Как сделать раздвижные ворота своими руками, этапы работ

Откатные ворота для ограждений набирают всё большей популярности. Обусловлено это тем, что они очень удобные в использование, есть возможность автоматизации, для управления конструкцией с пульта на довольно большом расстоянии. Такие готовые конструкции обойдутся вам довольно в солидную сумму денег, потому отличным вариантом будет сделать всё самостоятельно.

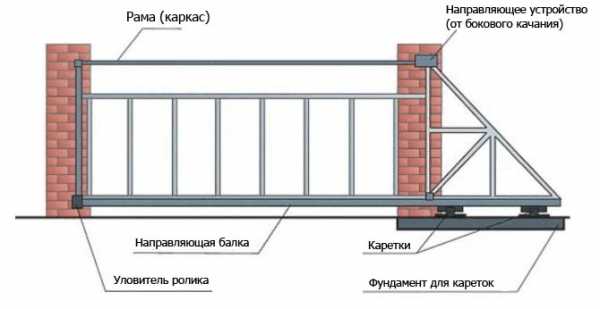

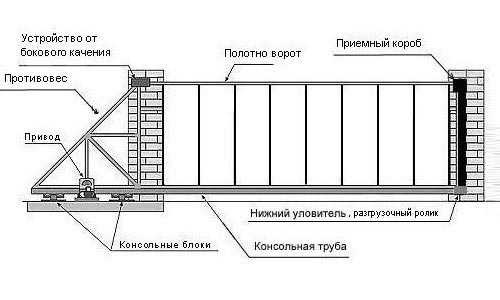

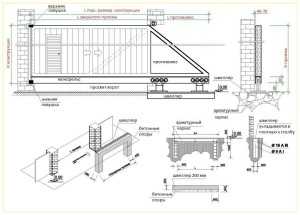

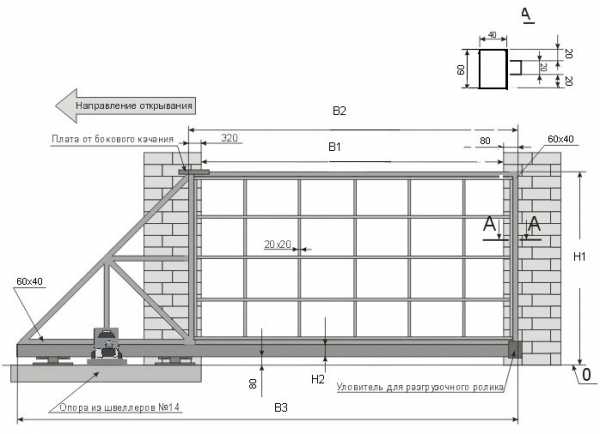

Схемы и чертежи

Чтобы было проще работать, необходимо иметь под рукой точную схему и чертёж со всеми размерами и прочими указаниями, которые помогут проделать работу в полном соответствии со схемой и технологическими характеристиками. Ниже будет представлена наглядная схема типичной конструкции, которую имеют автоматические раздвижные ворота:

Необходимые комплектующие и материалы

Вот вы уже ознакомились со схемой, подкорректировали её под свои размеры и точно знаете, что хотите получить в конечном результате. Можете переходить к следующему этапу, началу подготовительных работ, а именно сбору всего необходимого материала и комплектующих, которые впоследствии помогут создать компактную, удобную и очень функциональную конструкцию.

Что же из основных материалов вам потребуется заготовить:

  • Трубы квадратные, 45х45, с толщиной стенок не меньше двух миллиметров.
  • Уголок 50х50, с толщиной стенки не меньше трёх миллиметров.
  • Облицовочные материалы, чтобы обшить нашу раму для придания её более привлекательного внешнего вида.
  • Ролики, количество будет зависеть от размеров ворот.
  • Арматура для создания каркаса под фундаментом.
  • Швеллер, для создания основания.
  • Различные крепления.
  • Провода для подачи электричества и металлический или пластиковый корпус для прокладывания их под землёй.

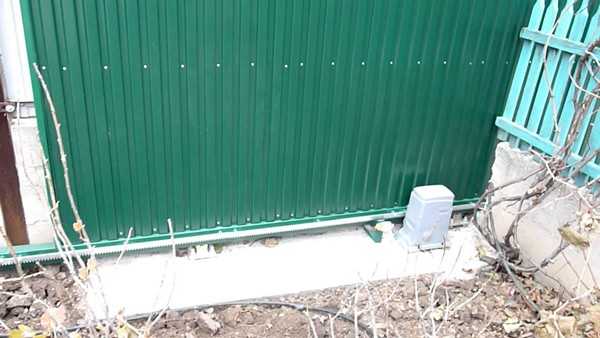

Выбор привода: нагрузка 250-300 Вт является достаточной для подвижной створки менее 300 кг.

Их комплектующих потребуется подготовить:

  • Систему автоматизации и все комплектующие для неё.
  • Системы оповещения открытия ворот.
  • Замок и ручку для взаимодействия с конструкцией.

Также при надобности можно закупить такие материалы, как краска, дополнительные декорации и прочее.

Подготовительные работы

К подготовительному этапу относятся все черновые работы по уборке и подготовка ямы для основания. Сначала полностью зачистите площадку для комфортно работы, уберите все кусты, деревья, мешающие ветки и прочий мусор. Затем приступайте к земляным работам. Яму следует копать не меньше чем полтора метра в глубину, ширина при этом составляет минимум сорок пять сантиметров.

Если в вашем регионе грунт промерзает глубже чем на полтора метра, тогда фундамент соответственно следует делать глубже граничного показателя промерзания на двадцать сантиметров.

Этапы создания откатных ворот

Раздвижные ворота своими руками сделать довольно просто, вам необходимо лишь следовать по этапам, которые мы сейчас опишем для вас и трудностей и заминок возникнуть не должно. При условии, что вы будете делать всё так, как будет указано в каждой из рекомендаций.

Монтаж раздвижных ворот будет проходить по такому плану:

  1. Устройство фундамента.
  2. Установка опорных столбов.
  3. Обеспечение подачи электричества и конструкции.
  4. Монтаж рамы будущих ворот.
  5. Установка фурнитуры и дополнительных комплектующих.

Сделать самодельные раздвижные ворота по такому плану очень легко, необходимо только обзавестись желанием, временем и проделывать всю работу не спеша, чтобы наверняка получить качественную и надёжную конструкцию.

Устанавливаем столбы на 10−20 см ниже точки промерзания грунта. Для средней полосы — 150−170 см, размер столбов 40−50 см между опорами фундамент заглубляется на 40−50 с при такой же ширине.

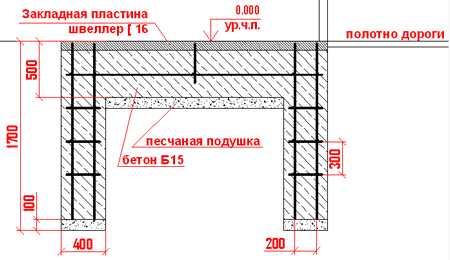

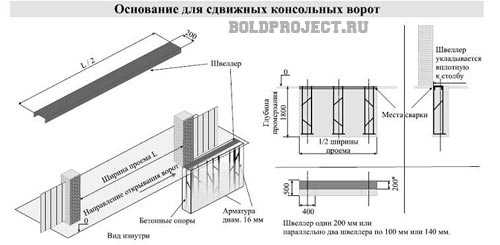

Делаем фундамент

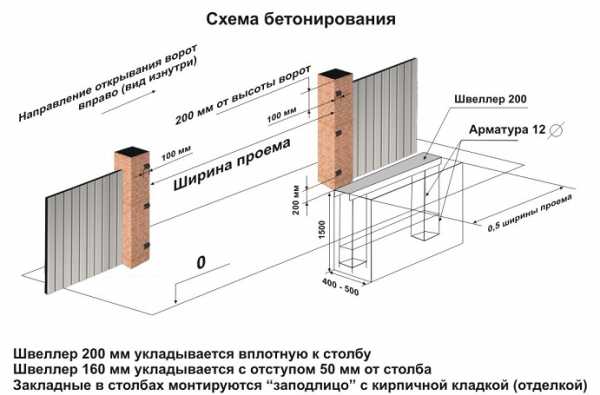

Первым делом нам необходимо сделать закладной элемент, который впоследствии будет служить основанием. Для этого берём арматуру и нарезаем четыре отрезка, на двадцать сантиметров длине глубины нашей ямы. Свариваем их в единую конструкцию п-образной формы по два отрезка на каждой стороне, шириной, равно ширине швеллера. Затем эту конструкцию привариваем к швеллеру.

Арматурная конструкция делается из восьми длинных вертикальных стоек (150–170 см) по четыре с каждой стороны, и две коротких посередине.

Закладной элемент готов, теперь вставляем его в яму и вдавливаем арматуру в грунт до уровня, пока швеллер не поравняется с землёй. После этого заливаем раствором и оставляем высыхать на три-пять дней.

Установка столбов

Столбы необходимо также бетонировать, устанавливаются они на обеих краях забора, отступив от него не более трёх-пяти сантиметров, чтобы не получилось слишком большого зазора. Обязательно проверяйте как они установлены уровнем, это очень важно, так как если столб будет стоять криво, ворота не закроются.

Глубина закапывания опор составляет не меньше семидесяти сантиметров, но лучше перестраховать себя и углубить их ещё на тридцать сантиметров, то есть до одного метра в глубину. Так, риск что опара будет расшатана в процессе эксплуатации существенно снизиться.

Прокладываем подачу электричества

Чтобы после монтажа всех ворот не возиться с прокладыванием провода электрического питания для автоматики, следует проделать это ещё на начальном этапе.

Прокладка кабеля. Для питания привода достаточно кабеля сечением провода 1,5 мм, а под фотоэлементы и лампу 0,75 мм

Для этого нам потребуется от счётчика прокопать траншею глубиной не больше двадцати-тридцати сантиметров, в которую мы и спрячем провод. Сам провод протягиваем сквозь трубу из пластика или металла, отличным вариантом будет использование пластиковой гофрированной трубы, которая специально для этого предназначена.

Затем устанавливаем получившийся элемент в траншею и закапываем, при этом плотно утрамбовав её. На выходе провод изолируем и вытаскиваем с запасом примерно полтора-два метра, чтобы была возможность проводить с ним манипуляции.

Сразу продумайте систему безопасности проводки. К ней не должен быть свободный доступ, и она должна быть защищена от повреждений.

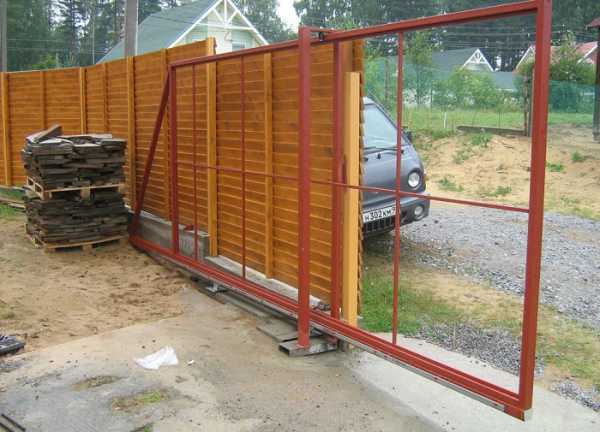

Устанавливаем раму

Устанавливая раздвижные ворота своими руками, а точнее, раму от них, необходимо проводить всё очень аккуратно и максимально точно. Сначала монтируем два нижних ролика, приваривая их на швеллер. Постоянно проверяйте чтобы они стояли очень ровно, на одной линии и крутились в направлении противоположной стороны. После этого сразу привариваем к столбу верхний ролик и устанавливаем на них нашу раму. Для этого достаточно просто сбоку установить край рамы на один ролик, и протянуть её по всем.

Изготавливают створку в виде прямоугольника с размерами в пределах 2,0 – 2,5 м высоты и 2,5 – 3,0 метра длины.

Когда рама стоит на своём месте, следует зафиксировать её на верхней части. Для этого рядом с роликом привариваем уголок, который не даст раме отойти от ролика и будет плотно удерживать её в правильном положении. С этой стороны всё, переходим к противоположному концу.

На нижней части рамы, которая прилегает к столбу, привариваем п-образный уголок, он будет служить держателем, чтобы ворота не провисали. С верхней стороны также делаем уголок, который будет удерживать ворота и не даст им упасть даже при существенном ударе с внешней стороны.

Рама должна аккуратно одеваться на роликовые каретки, а выставлять их нужно по уровню.

Дополнительно к нижнему краю можно приварить ролик, который в процессе движения рамы будет ехать по земле, тем самым облегчая давление на конструкцию фундамента и автоматику.

Не забывайте, что концевой ролик должен накатываться на нижний уловитель таким образом, чтобы он разгружал его при закрытии.

Установка дополнений

По вашему желанию можно дополнительно установить различные ручки, замки, системы оповещения начала движения, сигнализацию, домофон и прочее. Всё это делается уже после завершения основного монтажа.

Лучшими дополнениями для откатных ворот служит ручка, которая поможет открыть их в случае, когда электричество будет отсутствовать и система оповещения, которая обезопасит все находящихся вблизи в момент, когда ворота будут открываться дистанционно с дальнего расстояния.

После завершения монтажа, когда конструкция раздвижных ворот полностью готова, все металлические элементы необходимо покрыть краской для защиты их от коррозии и быстрого старения металла. Вот и всё, теперь вы знаете как сделать раздвижные ворота своими руками и можете незамедлительно приступать к строительству следуя всем нашим советам.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

vorotauzabora.ru

Раздвижные ворота без автоматики своими руками

Раздвижные ворота без автоматики – практически идеальное решение ограждения для дачи или загородного дома. Конструкция очень удобная, простая в эксплуатации, надежная и долговечная. Если у Вас есть желание и небольшие знания слесарного дела, то Вам не составит большого труда сделать их своими руками. Для этого вам понадобится схема (чертеж), согласно которой Вы самостоятельно соорудите конструкцию.

ВАЖНО! Так как ворота будут без автоматики, замок будет висеть изнутри и поэтому рядом с воротами должна быть калитка, чтобы можно было войти и открыть(закрыть) ворота вручную. Либо можно встроить калитку прямо в ворота.

Мы подготовили для Вас краткую пошаговую инструкцию о том, как сделать простые откатные ворота из металлопрофиля и профнастила.

фото раздвижных ворот из профнастила

Содержание статьи:

Преимущества

Основными достоинствами таких ворот являются:

  • внешний эстетический вид. Они смотрятся современно и достаточно стильно;
  • существенно экономят пространство территории, поэтому их можно установить даже в небольшие дворики;
  • максимально гарантируют безопасность;
  • хорошие характеристики прочности и несущей способности;
  • экономится время на чистку двора от снега и мусора.

Устройство и принцип работы

Механические раздвижные (сдвижные) ворота, еще их называют откатными, бывают консольными и рельсовыми. Мы рассмотрим консольный вариант ворот без автоматики, наиболее подходящий для частного дома или дачи. Движущим механизмом в них служит жесткая консоль (направляющая балка). Ее приваривают снизу к каркасу из металлопрофиля.

Направляющая балка совершает движение по роликам кареток. Каждая каретка оборудована восемью роликами.

Совет на будущее: Рекомендуется время от времени обрабатывать механизм машинным маслом для продления срока эксплуатации и предотвращения скрипов.

Главные элементы раздвижных ворот

  • Каркас;
  • Несущая тележка;
  • Несущая балка;
  • Плато с роликами от боковых качаний;
  • Концевой ролик;
  • Ловушка концевого ролика.

Каркас будем обшивать профнастилом – ворота будут легкими и прочными.

Составление чертежа и установка

  • Перед началом процесса монтажа ограждения важно составить правильный чертеж с детальной разметкой длины, ширины, высоты, не забыв про просветы и расстояние отката. От всех этих параметров будет зависеть правильность сборки конструкции и выбор нужных комплектующих. Обязательно учитывайте ширину проема для заезда автомобиля, а также ширину улицы;
  • После разработки чертежа необходимо подготовить само место, где будет установлена конструкция – его нужно тщательно выровнять и очистить от загрязнений;
  • Вначале устанавливают опорные столбы, они могут быть из различного материала: бетона, кирпича, стали и т.д. Столб закрепляют на глубине не меньше метра.

Подготовка швеллера

На швеллер шириной 200 мм, согласно точным размерам Вашего чертежа, приварите болты, которые будут держать каретки. Перед сваркой 7 раз проверьте, правильно ли Вы отметили места для болтов.

Фундамент

фундамент

  • Процесс закладки фундамента начинается с выкапывания П-образной траншеи, глубиной приблизительно 1600-1700 мм. (см.рис.выше). Затем дно ямы засыпьте песком на 15 см и утрамбуйте;
  • Нарежьте на элементы арматуру (длина каждого по 1500 мм) и приварите ее к полкам швеллера. Затем начинайте процесс укладки швеллера с арматурой в траншею, не забыв в конце выровнять швеллер по водяному уровню;
  • Закрепите каретки на болты гайками;
  • Разместите на каретках направляющую балку и проверьте ее ход;
  • Если все ровно (еще раз проверьте по уровню), то можно заливать траншею бетоном и ждать примерно 2 недели.

Фундамент готов.

Каркас

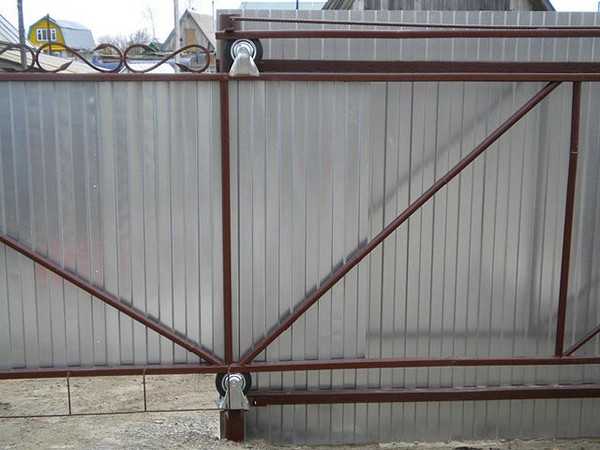

Каркас (раму) для ворот варим из металлопрофиля сечением 40х40 мм. Не забываем усилить его дополнительными профилями. Вариант усиления выбирайте сами, учитывая то, что сильно усиленная рама будет тяжелее, что повлияет на дальнейший срок службы и может существенно увеличить скорость износа комплектующих. Снизу к каркасу привариваем направляющую балку продольным разрезом вниз.

Комплектующие

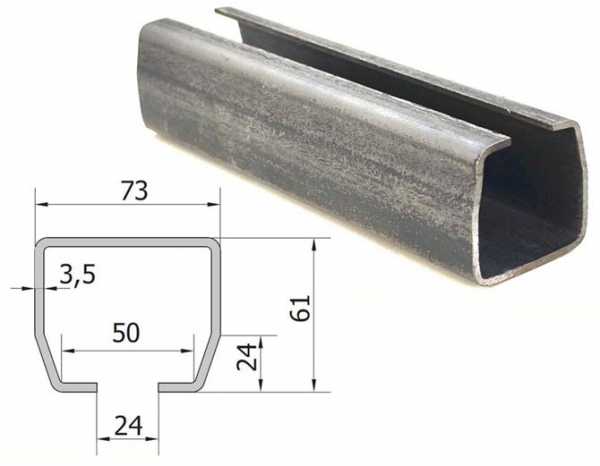

Направляющая балка

Механизм

комплектующие

  1. Каретки;
  2. Нижний уловитель ролика;
  3. Ролик;
  4. Заглушка;
  5. Верхний уловитель;
  6. Направляющее устройство.

Закрепление ворот

Устанавливаем каркас на каретки, предварительно подложив кирпич или брусок под левую сторону (где въезд). Обязательно попросите помощи напарника, чтобы тот придержал каркас.

установка каркаса ворот

Затем подгоняем и прикручиваем наверх столба направляющее устройство:

направляющее устройство

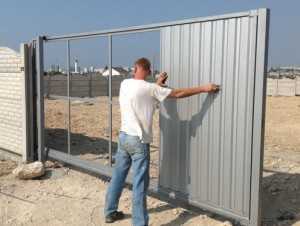

После того, как каркас установлен, Вам останется прикрутить к нему профнастил с помощью саморезов. Постарайтесь сделать это ровно, чтобы края были безопасными и не торчали из-за каркаса.

Уловители

Следующий этап — установка металлической стойки для уловителей. Ее можно прикрутить анкерными болтами к забору, затем закрепить на ней уловители. Не забудьте вставить ролик в левую часть направляющей балки, а заглушку в правую.

установка уловителей

Все, Ваши раздвижные ворота готовы! Можно приваривать изнутри ручку и петли для замка. И не забудьте сделать упор, например из резины, чтобы при открывании ворот он останавливал их в конце пути. Еще желательно сделать навес, чтобы на механизм не попадали осадки. Удачной Вам творческой работы!



moizabor.ru

Раздвижные ворота своими руками - чертежи и схема изготовления

Раздвижные ворота состоят из сплошной плоскости, двигающейся вдоль ограждения посредством встроенных в фундамент роликов. Существенным отличием подобной конструкции, впрочем, и главным преимуществом, можно считать то, что она экономит ваше свободное пространство в гараже: поскольку в ней имеются рельсы, то она не будет соприкасаться с поверхностью земли. Более того, такие ворота не боятся зимы и способны открываться практически при любой температуре. Давайте рассмотрим, как можно соорудить раздвижные ворота своими руками.

Раздвижные ворота: особенности и виды.

Подобные изделия отличаются не только простотой эксплуатации, но и долговечностью. Изготавливаются они как из металла, так и из дерева, все зависит от вашего желания. Так или иначе, качество конструкции будет высоким. Если вы любитель максимального комфорта, то можете оборудовать ее системой автоматического привода.

На начальном этапе изготовление необходимо выяснить, какими свойствами будут обладать ворота. В зависимости от этого можно выбрать один из двух принципов управления:

  1. Дистанционное.
  2. Ручное.

Вне зависимости от выбранного варианта, вам понадобится установить несколько выключателей для защиты, а также, если позволяют возможности, еще и любого рода сигнализацией — она будет функционировать параллельно с приводом.

Что понадобится при работе.

Традиционно, работы мы начинаем с подготовки необходимых инструментов. Вот они:

  1. Сварка.
  2. Молоток.
  3. «Болгарка» с двумя видами дисков — для резки и шлифовки.
  4. Рулетка.
  5. Воздушный компрессор, предназначенный для грунтовки и окрашивания конструкции.
  6. Электрическая дрель.

Теперь о материалах. Самым популярным материалом для изготовления ворот является профнастил, поэтому ориентироваться мы будем именно на него.

  1. Профильная труба нескольких сечений (60 на 40, 20 на 40 и 20 на 20).
  2. Грунтовка.
  3. Долговечный профнастил. При этом его габариты не имеют значения, их вы выберете самостоятельно, а вот цвет необходимо подбирать один из популярных, поскольку он будет в наличии постоянно.
  4. Качественная грунтовка.
  5. Механизм для движения ворот. Сегодня таких существует достаточно много, так что выбрать будет из чего.

Процесс изготовления раздвижных ворот

Начинать изготавливать раздвижные ворота своими руками нужно с чертежей. Ну, тут все просто, смотрим картинки.

Первый этап.

Монтируем опорные столбы для нашей конструкции. Для этой цели подойдет как металл, так и дерево или кирпич. Нужно заранее приготовить для них ямы глубиной не более 1 метра, установить их и залить раствором. Далее мы ждем (примерно неделю) пока раствор застынет.

Второй этап.

Подготавливаем траншею для фундамента и заливаем ее. Но предварительно необходимо установить там укрепляющую арматуру. После этого заливаем все раствором для фундамента. Делая все правильно, мы в итоге получим ровную бетонную поверхность, на которой будут размещены железные площадки для крепления роликов.

Третий этап.

Необходимо помнить, что окончательное застывание раствора может занять примерно 29-30 дней. Когда это время прошло, мы можем смело приступать к установке рамы для самих ворот. На этом этапе нам понадобятся прогрунтованные железные трубы (примерные размеры которых 30 на 60). Наконец, начинаем сваривать каркас конструкции.

Четвертый этап.

После этого необходимо приварить внутренний каркас для усиления прочности, желательно в шахматном порядке. В противном случае сооружение попросту не выдержит такой большой нагрузки. Образовавшиеся швы мы подчищаем «болгаркой». Затем покрываем раму грунтовкой, а затем качественной краской, лучше всего в несколько слоев.

Пятый этап.

После того как высохнет поверхность рамы, мы начнем зашивать ее полотном, закрепляя его при помощи саморезов на внутренней поверхности гаража. Как мы уже говорили, лучше всего для этого подойдет профнастил.

Шестой этап.

Когда со всеми подготовительными работами будет покончено, мы можем приступать к главному — к монтажу самих ворот. Для этого выкладываем ролики на предварительно приготовленном швеллере, разводя их при этом на максимально возможное расстояние. После этого накатываем раму на каретки, придерживая ворота на необходимом уровне, и прихватываем ролики с помощью сварки.

Седьмой этап.

В обязательном порядке нужно проверять прочность изготовленной конструкции. Если все в норме, обвариваем тележки. В самом конце привариваем нижний и верхний механизм.

Несколько слов об автоматических воротах.

Автоматические раздвижные ворота своими руками являются некой альтернативой описанному ранее варианту. При желании их тоже можно установить самостоятельно, смотрите приведенный ниже чертеж.

Более детально процесс изготовления раздвижных ворот можно увидеть на этом видео.

boldproject.ru

Раздвижные ворота своими руками без автоматики: как сделать

Для многих мастеров-любителей сегодня актуален вопрос: как правильно сделать раздвижные ворота своими руками, не обращаясь за помощью к специалистам? Раздвижными воротами является монолитная плоскость, которая перемещается вдоль забора благодаря вмонтированным в основание роликам. Важной особенностью этой конструкции является то, что она позволяет сэкономить место. Данным воротам не страшна зима и они могут работать почти при любых температурах.

Виды раздвижных ограждений

Сдвижные ворота отличаются не только простотой использования, но и долговечностью. Делают их из разных материалов. Они могут быть металлическими или деревянными, все зависит от личных предпочтений. Главное, чтобы качество изделия было на высоте. Поклонникам максимального комфорта можно оборудовать конструкцию системой автоматического привода.

Чтобы сделать самодельные раздвижные ворота, для начала нужно определиться с тем, какими свойствами должна обладать конструкция. Исходя из этого можно выбирать какой-либо из 2 методов управления:

  • дистанционное;
  • ручное.

Не зависимо от выбранного способа, необходимо будет монтировать сигнализацию. Сигнализация будет работать параллельно с приводом.

Выполнение раздвижных ворот своими руками

Чтобы правильно сделать сдвижные ворота своими руками, сначала необходимо изготовить чертежи и оформить проем. Для выполнения чертежа конструкции нужно опираться на ширину проема. От него будет зависеть размер основания и еще многих элементов механизма. На основе схемы нужно посчитать количество необходимых материалов для каркаса, зашивки, размеры и местоположение основания. Требуется отметить участки для закладной, автоматики.

Когда схема составлена и на ней определено местоположение конструкции, можно работать над проемом. Его нужно выполнить так, чтобы ширина была не более 5 м. Для столбов из кирпича или камня нужно подготовить закладные элементы. Ими являются металлические пластины, которые крепятся на столбах. Впоследствии на них монтируют уловители, кронштейны.

Затем делают фундамент. Вот типы фундамента, которые используют чаще всего:

  1. Основание из бетона. Это самый надежный метод. Бетон заливают в яму с арматурой и закладной для роликовых опор.
  2. Сваи. В грунт необходимо заглубить 2 столба, которые скреплены швеллером. На него будут монтироваться роликовые опоры. Ямы делаются садовым буром. Глубина должна составлять примерно 5 м. Между сваями горизонтально монтируется закладной элемент.
  3. Винтовые сваи. Сваи, сечение которых подобно сечению винтов, нужно вкручивать в грунт. Это избавит от земляных работ. Длина столбов должна быть примерно 2 м.

Яма для фундамента по длине должна быть равной ½ ширины проема, а ширина — приблизительно 50 см. Глубина делается больше или равной глубине промерзания грунта, иначе весной конструкция может деформироваться. Зачастую глубина делается от 1,5 до 2 м.

У ограждения в основании закрепляется закладной элемент. Им является швеллер, ширина которого составляет не менее 12 см, а длина аналогична длине ямы. К швеллеру крепится кусок арматуры длиной 10 см. Далее его надо опустить в яму арматурой вниз так, чтобы бок швеллера прилегал к ограждению.

Когда закладная будет установлена, ее требуется залить бетоном, но не до конца, и еще раз проверить горизонтальность поверхности уровнем. Летом бетон может застывать 7 дней и больше, в холодное время — от 14 дней. Далее для изготовления раздвижных ворот делается рама.

Каркас для рамы изготовляют из металлических профилей. Диаметр профиля должен быть больше диаметра перемычек. Вначале требуется сварить внешнюю раму. Когда будет сделан прямоугольник, необходимо проверить ровность диагоналей, а затем уже приваривать укосину. Затем следует укрепить обрешетку и направляющие.

Каркас грунтуют и красят. Его можно дополнительно покрыть металлопрофилем, деревом или другим материалом. Листы рекомендуется нашивать саморезами.

Нужно учитывать, что с листами полотно будет весить больше, и его труднее будет монтировать.

Потом производят монтаж. Сначала, чтобы сделать откатные ворота, делаются роликовые опоры. Их требуется разводить по максимуму в целях уменьшения нагрузки. На ролики надо накатить полотно, закрытые ворота выравниваются с помощью уровня.

Затем роликовые тележки нужно прикрепить сваркой к закладной. Далее приваривают ролики, заглушку несущего профиля. Для автоматизации системы нужно прикрепить зубчатую рейку и снабдить механизм автоматикой. Теперь вам известно, как сделать раздвижные ворота своими руками. Желаем успехов!

tvoygarazh.ru

Как сделать раздвижные ворота своими руками

Самодельные раздвижные ворота — оптимальное решение для объектов, когда пространство возле ворот ограничено. Недостаток конструкции состоит в необходимости предоставить место для отката створок.

Полотно ворот стараются изготовить из более легких материалов. Чем больше вес готовой конструкции, тем сильнее нагрузка на ролики и крепежную систему. Следует помнить, что откатные и раздвижные ворота — это два названия одной системы.

Преимущества откатной конструкции

Секции откатных ворот изготавливаются достаточно несложно, главное правильно составить чертеж каркаса. Они занимают место только вдоль забора, поэтому оптимально подходят для маленьких территорий.

Конструкция раздвижных ворот легко оснащается системами автоматики любой сложности. Для обшивки каркаса ворот можно использовать различные материалы: дерево, металл, профнастил и кованые элементы.

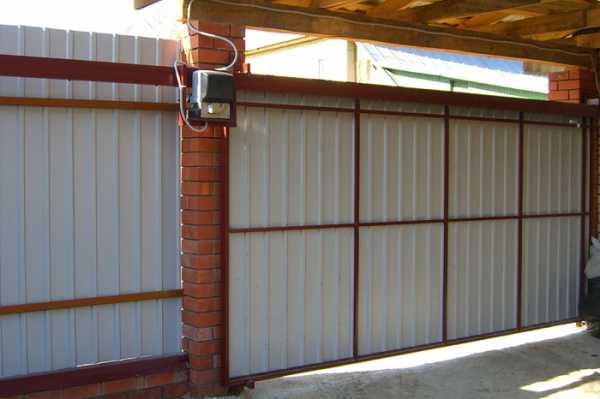

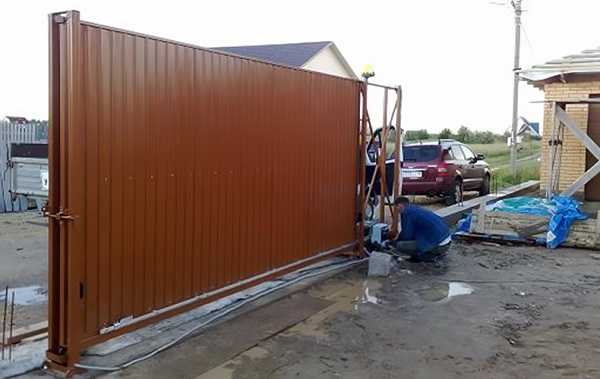

Автоматические раздвижные ворота из профнастила

Устройство раздвижных ворот

Полотна ворот могут откатываться влево или вправо. Конструктивно механизмы раздвижных ворот различаются — их существует несколько видов. Чаще всего используют консольные системы. Консоль — это балка, которая крепится к опоре только с одной стороны. Она на опорах нависает над проемом. Полотно ворот передвигается вместе с консолью. При расчете ширины отката учитывают ширину секции плюс длину консоли.

Консольная балка может крепиться тремя способами:

  • в нижней части ворот — консольная система с нижней балкой;
  • посредине полотна — консольная система со средней балкой;
  • в верхней части ворот — консольная система с верхней балкой.

Консольная балка увеличивает нагрузку на опоры в несколько раз. Балку консольных ворот устанавливают на опору с роликами. Под опору изготавливают фундамент, в который устанавливают закладные из арматуры. Они послужат креплениями для опор.

Ролики рекомендуется устанавливать внутри балки, это защитит их от негативных внешних воздействий: осадков и замерзания. Для этого используют большие ролики по 4 штуки с каждой стороны.

Ролики нужны не только для отката секции, но и для распределения веса по всей конструкции. Автоматика подбирается по принципу: чем тяжелее система и больше роликов, тем мощнее нужен электропривод. При этом, автоматику всегда берут с запасом мощности. Второй способ снизить нагрузку — расположить малое количество роликов снаружи балки — по 2 штуки с каждой стороны. Такое решение оптимально подойдет для консолей со средней балкой. Такие ворота хорошо адаптированы к снежным зимам.

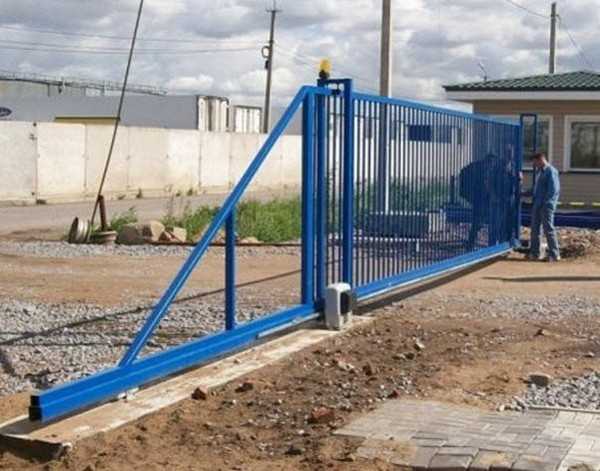

Консольный вариант

Подвесные ворота снаружи внешне не отличаются от консольных аналогов. Их навешивают на балку, которая двумя концами опирается на опору. Такие ворота пригодны в случаях, когда над въездным проемом расположен навес. Балка располагается стационарно, а полотно передвигается по балке. Для подвешивания балки необходимо устанавливать три столба. В этом случае требуется меньше места для отката, чем в консольных системах. Место отката будет равным ширине полотна ворот.

В подвесных воротах можно использовать тяжелые полотна. Вес полотен на работоспособности конструкции не сказывается. Место для отката в этом случае так же равно ширине ворот, но балка должна быть в два раза длиннее. Если высота ворот небольшая, над проемом можно установить съемную балку. Она снимается только для обеспечения въезда крупногабаритного транспорта.

Подвесные откатные ворота

Откатные ворота по рельсу менее удобны. Недостаток конструкции — необходимость постоянно очищать рельс от мусора и снега. Это самое простое решение, для установки полотен не нужны балки. Рельс бетонируется под забором в ленточный фундамент. Размер рельса берется в два раза длиннее, чем ширина ворот.

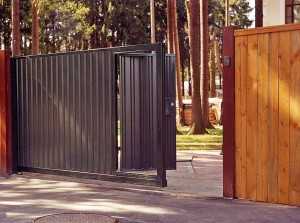

Ко всем типам откатных ворот можно установить встроенную калитку. Но если место позволяет, от такого решения лучше отказаться. Недостатком встроенной калитки в откатных воротах считается обязательное наличие порога, который постоянно нужно переступать.

Полотна подбирают с долговечным покрытием, конструкция должна сохранить внешний вид минимум 10 лет. Если места для отката мало, можно разбить конструкцию на две секции, которые будут откатываться в разные стороны. Меньшая часть полотна открывается по мере надобности, а большая часть используется для въезда.

Раздвижные ворота по рельсу

Инструменты и материалы

Для крепления элементов между собой необходим сварочный аппарат и болгарка. Для изготовления и монтажа раздвижных ворот понадобится швеллер для фундамента толщиной 16 мм либо 20 мм, гнутый профиль для консольной балки. Гнутый профиль представляет собой трубу, которая похожа по форме на прямоугольник с прорезью вдоль одной из сторон. Его стенки имеют более сложную (выгнутую) геометрическую форму.

Для изготовления рамы (каркаса) ворот используют профильную трубу размером 60×30 для сооружения периметра каркаса, размером 40×20 для формирования ребер жесткости. Для установки каркаса понадобится 2 каретки, накатной и концевой ролик, верхний ограничитель, заглушки, а также улавливатели — верхний и нижний.

Если вы интересуетесь, как сделать ворота из профнастила своими руками, эта статья обязательна к прочтению.

Узнать о том, какие столбы лучше подходят для забора из сетки рабицы, можно здесь.

Для чего нужны и какие бывают ограждения для детей на даче — узнайте из этой статьи.

Подготовительные работы

Изначально изготавливают фундамент под ворота. Он необходим для закрепления консоли на опорах. Под фундамент выкапывают траншею длиной 2 м (при размере полотна 4 м). Глубина траншеи равна 0,3-0,5 м. В траншею укладывают пруты арматуры для укрепления основания и поверх приваривают опорный швеллер, на который будут установлены опоры.

Траншею заливают бетоном так, чтобы закладная на 1/3 выступала над бетонным основанием или была вровень с бетоном. От того, на каком уровне от земли будет расположена закладная, будет зависеть ширина зазора между полотном ворот и грунтом.

Схема бетонирования ворот

Фундаменту нужно дать выстояться до полного высыхания бетона. После высыхания фундамента приступают к установке опорной балки. Изначально нужно решить, какой вид консольной системы в вашем случае будет наиболее приемлемым. Оптимальное решение — консоль со средней балкой, но внешний вид ворот изнутри получится не таким элегантным, чем при других способах установки.

Фундамент для откатных ворот бывает нескольких типов. Чаще всего используют монолитный вариант. Швеллер с приваренной к нему арматурой устанавливается в траншею и заливается бетоном. Швеллер располагают вдоль забора по траектории движения секции. Это традиционное решение, применяемое совместно с системами автоматики.

Второй тип — монолитная конструкция на сваях. Два армированных столба закладывают вертикально в грунт и соединяют швеллером. Конструкция заливается бетоном. Отверстия для свай располагают на минимальном расстоянии от забора. Швеллер должен располагаться строго горизонтально и соответствовать траектории движения полотна. Данный тип фундамента наиболее прочный, подходит для монтажа тяжелых створок.

Третий тип — фундамент на винтовых сваях. Данная конструкция не нуждается в бетонировании. Сваи обязательно защищают от коррозии, поэтому рекомендуется приобретать оцинкованный материал или с эпоксидным покрытием. Длина сваи берется 2 м, их забивают в грунт. Рекомендуется залить бетонный раствор в полость свай.

Пример чертежа раздвижных ворот

Изготовление каркаса и полотна ворот

Каркас ворот изготавливают по чертежу, в котором должны быть проставлены все необходимые размеры. В чертеже обязательно указывают расположение ребер жесткости.

Для сборки конструкции каркаса понадобится сварочный аппарат. Нарезают профиля нужного размера. Все элементы очищают от ржавчины и обрабатывают грунтовкой от коррозии. Перед нанесением грунтовки поверхность профиля обезжиривают нефрасом.

Все части каркаса сваривают в шахматном порядке, контролируя все прямые углы. Такая очередность не позволяет конструкции перекашиваться в процессе сборки.

Если обшивка каркаса будет только односторонней, все профиля смещают в одну сторону так, чтобы обшиваемая сторона получилась ровной и без градации по толщине материала.

Собранный каркас шлифуют болгаркой в месте сварки. Места сварки так же дополнительно грунтуют. Обшивка каркаса выполняется только после монтажа, иначе конструкция будет очень тяжелой, и ее трудно будет навешивать.

Монтаж ворот своими руками

Роликовые каретки на швеллер можно крепить болтами или посредством сварки. Второй вариант предпочтительнее, так как подогнать необходимое расположение кареток на болтах сложно. Изначально каретки только прихватывают сваркой. Устанавливают закладные из труб для крепления комплектующих. Параллельно к ним приваривают верхний и нижний улавливатель, верхние ролики.

На край направляющего рельса устанавливают концевой ролик с помощью специального зажима. Торцы рельса рекомендуется защитить заглушками, чтобы не попадала влага, и не замерзала система. После того, как конструкция проверена на работоспособность, роликовые каретки окончательно приваривают на нужном расстоянии.

Обшивка каркаса

Обшивку можно выполнять как односторонней, так и двухсторонней. Бюджетный вариант — обшивка профнастилом с полимерным покрытием или сэндвич-панелями. Также подойдут стальные гладкие листы и дерево любых пород. Металл и дерево нуждаются в предварительной защите от внешних воздействий. Дерево покрывают септиками и лазурями от насекомых и плесени, а затем крепят снизу и сверху к каркасу саморезами из расчета по два на каждую полосу штакетника.

Профлисты и металл можно крепить к каркасу саморезами или заклепками. Металл предварительно обезжиривают и покрывают грунтовкой от коррозии. Саморезы закручивают в металл с шагом 15-20 см по ширине полотна вверху и внизу.

Откатные ворота можно отделать фигурными и коваными элементами. В этом случае не предусматривается установка ребер жесткости. Прочность конструкции формируется за счет декоративных элементов, которые привариваются к каркасу.

Пошаговая инструкция по установке ворот

На видео наглядно показано, как можно самому сделать раздвижные ворота для своего участка:

Фотографии откатных ворот

На фото вы можете просмотреть различные варианты раздвижных ворот обшитых деревом, профнастилом и с различными декоративными элементами.

vamzabor.net

Ворота раздвижные своими руками: чертежи, фото и видео

Когда-то давно раздвижные ворота считались нашими соотечественниками фантастической роскошью. Да и увидеть эти конструкции можно было только в западных фильмах, герои которых орудовали компактным пультом дистанционного управления, открывая въезд во двор на расстоянии нажатием всего одной кнопки.

Времена меняются, и сегодня можно без особого труда изготовить такие раздвижные или откатные ворота своими руками, причем без серьезных финансовых затрат. Современный рынок предлагает все необходимые комплектующие для конструкций с дистанционным управлением или вообще без автоматики – все зависит лишь от возможностей вашего кошелька и вкусовых предпочтений.

Читайте также: Террасы и веранды к своему дому

Что нужно для изготовления раздвижных ворот

Многие утверждают, что подобную конструкцию своими руками может сделать любой человек, не имеющий соответствующих знаний и навыков, но, к сожалению, это не так. Некоторые умения вам все же потребуются. К примеру, хорошее владение аппаратом для ручной дуговой сварки, а также измерительными инструментами и болгаркой. Впрочем, всегда можно позвать на помощь специалиста, который все это умеет. Вот только смысл понятия «своими руками» в этом случае будет несколько искажен.

Кроме того, вам потребуются еще и материалы для изготовления створок, к которым относятся:

  • стальной уголок для изготовления каркаса своими руками. Сегодня его можно заменить профильными трубами, которые обладают более высокой прочностью и обеспечивают удобство монтажа;
  • материал для изготовления полотна нашей будущей конструкции. В его качестве можно взять просто несколько профильных труб и сделать несколько горизонтальных перемычек (количество зависит от размера створки). Но если вы хотите сотворить своими руками эстетичные гаражные раздвижные ворота, то лучше применять профнастил или какие-либо другие листовые материалы;
  • комплектующие для механизма открывания;
  • фурнитура. К ней мы отнесем ролики, стальные направляющие, по которым будут перемещаться будущие раздвижные ворота, кронштейны для крепления конструкции. Все это сегодня можно без труда найти в специализированных магазинах. Также вам с удовольствием продадут приводы и прочие элементы для системы автоматического открывания.

Читайте также: Как из подручных материалов сделать будку для собаки

Изготавливаем несущую конструкцию для раздвижных ворот

Чтобы не тратить силы на выравнивание поверхности грунта перед въездом во двор, лучше соорудить подвесную конструкцию. Раздвижные ворота на роликах в этом случае будут навешиваться на верхнюю направляющую, которая монтируется следующим образом:

  • сперва следует своими руками установить опоры. Материал для этой цели вы можете выбрать самостоятельно. В качестве опор часто выступают толстые стальные трубы, кирпичные или бетонные столбы, конструкции, красиво выложенные из натурального камня;
  • к опорам прикрепляем направляющую. На кирпичных столбах она монтируется с помощью специальных кронштейнов, а к металлическим – просто приваривается. Высота, на которой располагается верхняя рельса, зависит от того, какого размера конструкцию вы решили соорудить.

Если конструкция получается очень тяжелой, имеет смысл установить также нижнюю направляющую. Но она должна несколько возвышаться над землей, чтобы ненароком не попасть под негативное воздействие вспученных в зимний период грунтов.

Навешиваем створки ворот на направляющие

Ролики, которые и будут обеспечивать нормальную работу нашей системы, привариваются или прикрепляются с использованием кронштейнов к самой створке. После этого можно навешивать ее на готовые направляющие. Делать это лучше не только своими руками, так как мы подозреваем, что металлические уголки или профильные трубы в сочетании с профнастилом будут весить немало. Позовите на помощь друзей или соседей, чтобы исключить любые неприятные неожиданности.

Для того чтобы конструкция не соскакивала с направляющих, можно установить ограничители – обычные резиновые подушки, которые будут останавливать движение створки в нужный момент. Также имеет смысл хорошо смазать и рельсы, и ролики, чтобы они перемещались свободно и без зубодробительного скрипа.

Автоматизация раздвижных ворот

Как сделать дистанционное управление конструкцией? Для того чтобы автоматизировать самодельные раздвижные ворота, вам потребуется электропривод и зубчатая стальная рейка, устанавливаемая «зубами» вниз для защиты от агрессивных воздействий окружающей среды. Монтаж привода осуществляется на специально изготавливаемую металлическую раму, которая, в свою очередь, устанавливается на ровной бетонной площадке. Высота рамы должна рассчитываться таким образом, чтобы шестерня электропривода входила в зацепление с рейкой и обеспечивала движение створки.

Кроме того, в процессе автоматизации следует предусмотреть следующее:

  • необходимость в подготовке траншеи для подземной прокладки электрического кабеля, по которому будет подаваться ток на привод;
  • особенности монтажа датчика, реагирующего на команды с пульта дистанционного управления. Обычно он устанавливается в верхней части одной из опор таким образом, чтобы срабатывать при заезде в раздвижные ворота как с одной, так и другой стороны.

Читайте также: Строительство бассейна на даче

Напоследок скажем о том, что в качестве материалов для изготовления полотна ворот совсем не обязательно использовать профнастил. Мы уверены, что не менее эффектно будет смотреться конструкция из дерева, OSP-плит, прозрачного или затемненного поликарбоната. Все зависит лишь от вашей фантазии.

dachidizain.ru

Раздвижные ворота своими руками: как изготовить и установить

Оглавление:
Раздвижные ворота своими руками: как сделать створку
Металлические раздвижные ворота: изготовление несущей конструкции
Монтаж раздвижных ворот: автоматизация

Изготовить раздвижные ворота своими руками не очень сложно. Основная загвоздка во всей этой истории заключается в умении пользоваться сварочным аппаратом. Не умея соединять металлы сваркой или по крайней мере не заручившись поддержкой человека, освоившего эту науку, за такую работу лучше не браться. Ну а в остальном, если вы умеете пользоваться болгаркой и измерительным инструментом, сложностей не возникнет. В этой статье вместе с сайтом stroisovety.org мы поможем вам в вопросе изготовления раздвижных ворот, предоставив необходимые теоретические знания в виде последовательности их изготовления и тонкостей выполнения работ.

Как сделать раздвижные ворота своими руками

Раздвижные ворота своими руками: как сделать створку

Отодвигаемая створка ворот является самой простой частью всей раздвижной системы – как и говорилось выше, умея обращаться со сварочным аппаратом, изготовить ее не составит никакого труда. Для этого понадобится металлический уголок, а лучше профильная труба. На первом этапе работ по изготовлению самодельных раздвижных ворот нужно будет сварить прямоугольную рамку соответствующего размера.

Как правило, стандартным считается высота от 1,8 до 2м, а ширина – от 2,5 до 3м. В середине этот прямоугольник усиливается поперечными горизонтальными перемычками. Когда рама будет готова, сверху нее привариваются специальные кронштейны с роликами, а сама конструкция обшивается профнастилом или каким-либо другим материалом (например, деревом). С запчастями проблем не будет – и ролики для раздвижных ворот, и кронштейны, и прочую фурнитуру можно без труда приобрести в строительном гипермаркете. Скажу больше, можно даже приобрести полный механизм раздвижных ворот, включая направляющие и привод для их автоматизации.

Раздвижные ворота своими руками фото

В процессе изготовления створки ворот имеется несколько нюансов.

  1. Существует одно золотое правило сборки металлоконструкций – полностью обваривать стыки нужно только после окончательной сборки конструкции. Дело в том, что металл в процессе соединения ведет от температуры. Размеры могут сдвигаться, даже саму конструкцию может выкрутить, как говорится, наизнанку. В обязательном порядке после того, как будет собран прямоугольник (без внутренних перемычек), нужно проверить его диагонали – если они равны друг другу, то можно вставлять и прихватывать перемычки. Если нет, тогда прямоугольник нужно немного рихтовать. Полноценно обваривать всю конструкцию можно только после того, как она будет собрана на прихватках.
  2. Обшивать ворота лучше с двух сторон, чтобы они гармонично смотрелись и спереди и сзади.

Таким способом можно изготовить откатные раздвижные ворота двух типов – они могут состоять из одной части, откатывающейся в одну сторону, или из двух, разъезжающихся в обе стороны. В принципе, дешевле изготовить одну дверную створку – на нее и материала пойдет немного меньше, и если вы вдруг захотите их автоматизировать, то понадобится только один привод.

Механизм раздвижных ворот фото

Металлические раздвижные ворота: изготовление несущей конструкции

Наиболее правильным подходом к изготовлению раздвижных ворот станет подвешенная конструкция – дело в том, что зачастую основание у въезда во двор достаточно неровное. Поэтому легче установить верхнюю направляющую и повесить на нее створку ворот, чем устанавливать нижнюю рельсу, которую может изогнуть уже спустя одну зиму от вспучивания почвы.

Исходя из этого технология изготовления раздвижных ворот, а вернее их несущей части, выглядит следующим образом.

  1. Для начала опоры. Здесь можно использовать практически любой материал – все зависит от самого забора. Если он кирпичный, то ворота можно навесить между двумя кирпичными столбиками, если металлический или из профнастила, то на крайние металлические столбики. В общем, первый этап работ – это изготовление опор.
  2. На втором этапе решения вопроса, как сделать раздвижные ворота, устанавливается направляющая. Здесь все просто – она либо наваривается на металлические опоры забора, либо крепится с помощью кронштейнов на кирпичные столбики. Очень важным моментом является высота и уровень установки направляющей – с уровнем горизонта все более или менее понятно, а вот высоту придется определить исходя из высоты ваших ворот вместе с роликами. Также нужно учесть небольшой зазор над грунтом или бетонным въездом в дом.

Самодельные раздвижные ворота фото

Теперь дело за малым – несущая конструкция раздвижных ворот готова, и на нее можно навешивать саму створку. Эту работу придется выполнять вдвоем, а лучше втроем. Ролики и направляющую нужно будет хорошенько смазать, а чтобы ворота не катились дальше, чем это требуется, установить ограничители – для этого там, где катаются ролики, просто прикручиваются резиновые подушки.

Как изготовить ворота металлические раздвижные

Монтаж раздвижных ворот: автоматизация

Современные автоматические раздвижные ворота предусматривают установку специального механизма, состоящего из двух основных частей: зубчатой рейки и привода с дистанционным управлением. Устанавливается он достаточно просто. Для начала по нижнему краю ворот с помощью мощных саморезов крепится зубчатая рейка – как правило, зубами вниз, чтобы они меньше страдали от атмосферных осадков. Вторая часть механизма привод монтируется на заранее приготовленное основание – в большинстве случаев для привода отливается небольшая бетонная площадка, к которой посредством анкерных винтов крепится жесткая металлическая рама. На эту раму и устанавливается привод. Высоту металлической рамы нужно будет рассчитать исходя из местоположения зубчатой рейки – шестерня привода должна четко входить в зацепление с ней.

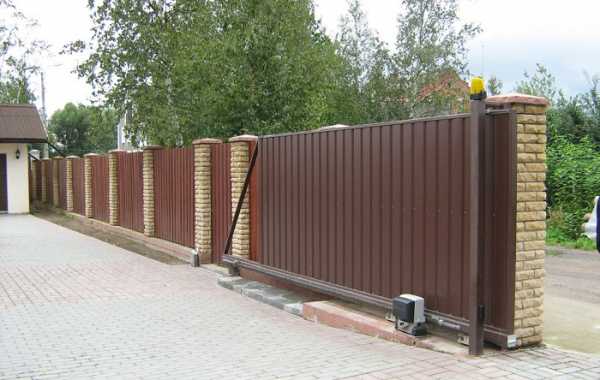

Раздвижные ворота автоматические фото

Естественно, нужно будет позаботиться и о подаче электроэнергии к приводу – этот нюанс нужно предусмотреть заранее. Кабель прокладывается под землей в металлической гофре и выводится на поверхность в центре бетонного основания для привода. Как правило, для подключения двигателя раздвижных ворот используется кабель сечением не менее чем 2,5 квадрата. И не забудьте про заземление!

Ну и последнее, о чем необходимо позаботиться в процессе установки раздвижных ворот, – это о датчике дистанционного управления. Самое подходящее для него место – это верх одного из столбиков. Тут придется немного поэкспериментировать и добиться такого его положения, чтобы он реагировал на сигналы пульта управления как с одной стороны ворот, так и с другой.

Монтаж раздвижных ворот своими руками

Вот так делаются раздвижные ворота своими руками. Следует понимать, что вариантов их изготовления может быть масса – ворота можно сделать не только из профнастила, но и из металла, дерева, поликарбоната. Отлично смотрятся так называемые комбинированные ворота, изготовленные из нескольких различных материалов. Ну а что касается автоматизации, то здесь можно упомянуть и про цепной привод – он, конечно, хуже показал себя в эксплуатации, но, тем не менее, его достаточно часто используют для управления воротами.

Автор статьи Александр Куликов

stroisovety.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
