две модели, сборка и установка

Солнечная энергетика — это просто здорово, но вот в чем проблема: даже одна батарея стоит немалых денег, а для хорошего эффекта нужна не одна, и даже не две. Потому и приходит идея — собрать все самому. Если есть у вас небольшой навык пайки — это сделать просто. Вся сборка заключается в том, чтобы последовательно соединить элементы в дорожки, а дорожки закрепить на корпусе. Сразу скажем о цене. Набор для одной панели (36 штук) стоит в районе 70-80$. А полностью со всеми материалами солнечные батареи своими руками обойдутся вам примерно в 120-150$. Намного меньше, чем заводские. Но нужно сказать, что и по мощности они будут тоже меньше. В среднем каждый фотопреобразователь выдает 0,5 В, если последовательно соединить 36 штук, это будет порядка 18 В.

Немного теории: типы фотоэлементов для солнечных батарей

Самая большая проблема — приобрести фотоэлектрические преобразователи. Это те самые кремниевые пластины, которые преобразуют солнечный свет в электричество. Вот тут нужно немного разбираться в типах фотоэлементов. Их выпускают двух типов: поликристаллические и монокристаллические. Монокристаллические более дорогие, но имеют более высокий КПД — 20-25%, поликристаллические — дешевле, но и производительность у них меньше — 17-20%. Как их отличить внешне? Поликристаллические имеют ярко-синий цвет. Монокристаллические немного темнее и у них не квадратная, а многогранная форма — квадрат со срезанными краями.

С фотоэлектрическими преобразователями для солнечных батарей все не очень сложно: монокристаллические и поликристаллические

О форме выпуска. Есть фотоэлементы для солнечных батарей с уже припаянными проводниками, а есть наборы, где проводники прилагаются и все нужно паять самостоятельно. Что покупать  решает каждый сам, но нужно сказать, что без навыка хотя-бы одну пластину вы повредите, а скорее, не одну. А если и паять умеете не очень… то лучше немного дороже заплатить, но получить уже почти готовые к использованию детали.

Сделать фотоэлементы для солнечных батарей своими руками нереально. Для этого нужно уметь выращивать кристаллы кремния, а потом его еще обрабатывать. Потому нужно знать, где купить. Об этом дальше.

Почитать о вида солнечных батарей можно тут.

Где и как купить фотоэлементы

Теперь о качестве. На всех китайских площадках типа Ebay или Alibaba продается отбраковка. Те детали, которые не прошли тесты на заводе. Потому идеальной батареи вы не получите. Но цена у них не самая большая, так что можно смириться. Во всяком случае, на первых порах. Соберите пару тестовых солнечных батарей своими руками, набейте руку, а потом можно брать с завода.

Один из вариантов ячеек с припаянными проводниками

Некоторые продают фотоэлементы запаянными в воск. Это предотвращает их порчу при перевозке, но избавиться от воска и не повредить пластины довольно сложно. Нужно все вместе их окунуть в горячую, но не кипящую воду. Подождать пока воск растает, потом аккуратно разъединять. Потом поочередно купать каждую пластину в горячем мыльном растворе, потом окуная в чистую горячую воду. Таких «омовений» моет понадобиться несколько, воду и мыльный раствор придется менять, и не один раз. После того как воск удалите, чистые пластины разложите на махровом полотенце для просушки. Очень хлопотное это дело. Так что лучше покупайте без воска. Так намного проще.

Теперь о покупках на китайских площадках. Конкретно о Ebay и Alibaba. Они проверены, тысячи людей ежедневно там что-то покупают. Система ничем не отличается. После регистрации, как обычно, в строке поиска набираете название элемента. Потом выбираете понравившееся по какой-то причине предложение. Обязательно выбирайте из тех вариантов, где есть бесплатная доставка (на английском free shipping). Если такой пометки нет, то доставку придется оплачивать отдельно. А она часто больше стоимости товара и уж точно больше той разницы, что вы выгадаете на цене.

С кремниевыми ячейками нужно обращаться очень осторожно: они очень хрупкие

Ориентироваться нужно не только на цену, но и на рейтинг продавца и на отзывы. Внимательно читайте и состав товара, его параметры и отзывы. Можно с продавцом общаться, только сообщения писать нужно на английском.

По поводу оплаты. Она на этих площадках переводится продавцу только после того, как вы отпишитесь в получении товара. А пока идет доставка, ваши деньги лежат на счете торговой площадки. Оплачивать можно с карты. Если боитесь светить данные карты, воспользуйтесь промежуточными сервисами. Они есть разные, но суть одна — ваша карта не засветится. Есть на этих площадках и возврат товара, но это долгая песня, так что лучше брать у проверенных продавцов (с хорошим рейтингом и отзывами).

Да. Посылка идет в зависимости от региона. И дело не столько в том, как долго она будет идти из Китая, как в том, как скоро ее доставит почта. В лучшем случае — недели три, но может и полтора месяца.

Как собрать

Сборка солнечной батареи своими руками состоит из трех этапов:

  1. Изготовление каркаса.
  2. Пайка солнечных элементов.
  3. Укладка в каркас и герметизация.

Каркас изготовить можно из алюминиевых уголков или из деревянных реек. Но форма каркаса, материалы, последовательность изготовления зависят от способа установки.

Способ первый: установка на окне

Батарею вешают на окне, на раму изнутри помещения или снаружи, но тоже на окне. Тогда нужно делать каркас из алюминиевого уголка, а к нему приклеивать стекло или поликарбонат. В этом случае между фотоэлементами остаются хоть небольшие зазоры, через которые немного света проникает в помещение. Размеры рамы выбираете исходя из размеров ваших фотоэлементов и того, как вы собираетесь их располагать. Также некоторую роль могут сыграть габариты окна. Учтите, что плоскость должна быть ровная — фотоэлектрические преобразователи очень хрупкие, и при малейшем перекосе будут трескаться.

В квартире есть только одно место для установки солнечной батареи — на окне

Развернув готовую раму с приклеенным стеклом лицом вниз, на поверхность стекла нанести слой герметика. На герметик, снова-таки лицевой стороной вниз, разложить собранные из фотоэлементов линейки.

Из толстого упругого поролона (толщина не менее 4 см) и куска полиэтиленовой пленки (200 мк) сделать мат: поролон обтянуть пленкой и хорошо скрепить. Лучше полиэтилен спаять, но можно и скотчем воспользоваться, только все стыки должны находиться на одной стороне. Вторая должна быть ровной и гладкой. По размерам мат должен хорошо ложиться в раму (без загибов и усилий).

Основная хитрость — заливка герметиком

Уложили мат на фотоэлементы, утопленные в герметике. На него доску, которая по размерам чуть меньше рамы, а на доску солидный груз. Это нехитрое устройство поможет выгнать пузыри воздуха, которые оказались под фотоэлементами. Воздух снижает производительность, причем очень сильно. Потому чем меньше пузырьков будет, тем лучше. Всю конструкцию оставляете на 12 часов.

Теперь время снять груз и отлепить мат. Делаете это медленно и не спеша. Важно не повредить пайку и проводники. Потому тяните плавно, без рывков. После того, как мат сняли, панель нужно оставить на некоторое время — досохнуть. Когда герметик перестанет липнуть, можно навешивать панель и пользоваться.

Вместо длительной процедуры с герметиком можно взять специальную пленку для герметизации. Она называется EVA. Просто сверху на собранную и уложенную на стекло батарею расстилаете пленку и греете ее строительным феном до полной герметизации. Времени уходит в разы меньше.

Способ второй: установка на стене, крыше и т.д.

В этом случае все иначе. Задняя стенка должна быть плотной и не проводящей ток. Возможно — деревянной, фанерной и т.п. Потому имеет смысл и раму сделать из деревянных брусков. Только высота корпуса должна быть небольшой, чтобы тень от бортиков не мешала.

Собираете каркас под размеры вашей батареи (зависит от размеров солнечных преобразователей, которые вы приобрели)

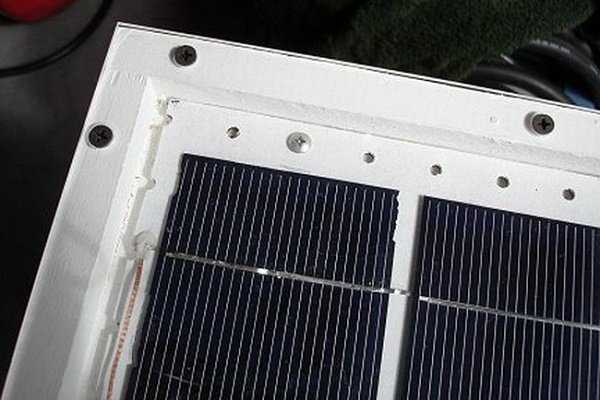

На фото корпус состоит из двух половинок, но это совсем необязательно. Просто легче собирать и укладывать короткие линейки, но соединений в этом случае будет больше. Да. Несколько нюансов: нужно в корпусе предусмотреть несколько отверстий. В нижней части нужны несколько штук для выхода конденсата, а также два отверстия для вывода проводников от батареи.

Затем корпус батареи покрасить белой краской — кремниевые пластины имеют довольно широкий диапазон рабочих температур, но он не безграничен: от -40oCдо +50oC. А летом в закрытой коробке +50oC набегает легко. Потому и нужен белый цвет, чтобы не перегревались фотопреобразователи. Перегрев, как и переохлаждение, ведет к снижению эффективности. Это, кстати, может стать объяснением непонятного явления: полдень, солнце жарит, а батарея стала давать меньше электричества. А она просто перегрелась. Для южных регионов, наверное, нужно уложить фольгу. Это будет эффективнее. Причем производительность, скорее всего, возрастет: будет улавливаться еще и отраженное фольгой излучение.

Собираем и укладываем дорожки

После того как краса высохла, можно укладывать собранные дорожки. Но в этот раз лицом вверх. Как их крепить? На каплю термостойкого герметика посредине каждой пластины. Почему не нанести по всей поверхности? Из-за температурного расширения пластина будет менять размеры. Если приклеить ее только посередине, с ней ничего не случиться. Если будет хотя-бы две точки — она рано или поздно лопнет. Потому аккуратно посередине наносите каплю, мягко прижимаете пластину. Не давите — раздавить очень легко.

В некоторых случаях пластины сначала крепились на основу — лист ДВП, выкрашенный в тот же белый цвет. А потом уже на основе закреплялись к корпусу шурупами.

После того, как все линейки уложены, последовательно их соединяете. Чтобы проводники не болтались, их можно зафиксировать несколькими каплями герметика. Вывести провода от элементов можно через днище или через бортик — как удобнее. Протяните их через отверстие, а потом залейте дырку все тем же герметиком. Теперь нужно дать всем соединениям высохнуть. Если накрыть крышкой раньше, на стекле и фотоэлементах образуется налет, который сильно снижает эффективность батареи. Потому ждем как минимум сутки (или столько, сколько указано на упаковке герметика).

Финальный аккорд: установка прозрачной крышки

Теперь дело за малым — накрыть все стеклом или прозрачным пластиком. Как крепить — дело ваше. Но на первых порах не герметизируйте. По крайней мере, до испытания. Может где-то обнаружится проблема.

И еще один нюанс. Если планируете в систему подключать аккумуляторы, понадобится поставить диод, который будет предотвращать разряд аккумулятора через батарею в ночное время или в плохую погоду. Лучше всего поставить диод «Шоттки». Его подсоединяю к батарее последовательно. Установить его лучше внутри конструкции — при высоких температурах у него уменьшается падение напряжения, т.е. в рабочем состоянии он будет меньше «садить» напряжение.

Как паять элементы для солнечной батареи

Немного об обращении с кремниевыми пластинами. Они очень-очень хрупкие, легко трескаются и ломаются. Потому обращаться нужно с ними с крайней осторожностью, хранить в жесткой таре подальше от детворы.

Работать нужно на ровной твердой поверхности. Если стол покрыт клеенкой, положите лист чего-то твердого. Пластина не должна прогибаться, а всей поверхностью жестко опираться на основу. Причем основание должно быть гладким. Как показывает опыт, идеальный вариант — кусок ламината. Он, жесткий, ровный, гладкий. Паяют на тыльной стороне, не на лицевой.

Все что понадобится для сборки солнечной панели своими руками

Для пайки использовать можно флюс или канифоль, любой из составов в маркере для пайки. Тут у каждого свои пристрастия. Но желательно, чтобы состав не оставлял следов на матрице.

Укладываете кремниевую пластину лицом вверх (лицо — синяя сторона). На ней есть две или три дорожки. Их промазываете флюсом или маркером, спиртовым (не водно-спиртовым) раствором канифоли. В комплекте с фотопреобразователями идет обычно тонкая контактная лента. Иногда она нарезана на куски, иногда идет в катушке. Если лента намотана на катушку, отрезать нужно кусок, равный двойной ширине солнечного элемента, плюс 1 см.

На обработанную флюсом полосу припаиваете отрезанный кусок. Лента получается намного длиннее пластинки, весь остаток остается с одной стороны. Старайтесь вести паяльник не отрывая. Насколько это возможно. Для более качественной пайки на кончике жала у вас должна быть капля припоя или олова. Тогда пайка будет качественной. Непропаянных мест быть не должно, хорошо все прогревайте. Но не давите! Особенно по краям. Это очень хрупкие изделия. Поочередно припаиваете ленты на все дорожки. Фотопреобразователи получаются «хвостатые».

Лицевая сторона — синяя. На ней есть несколько дорожек (две или три) к которым нужно припаять проводники. Серая — это тыльная сторона. К ней потом припаивают проводники от идущей выше пластинки

Теперь, собственно, о том, как собрать солнечную батарею своими руками. Приступаем к сборке линейки. С обратной стороны пластинки тоже есть дорожки. Теперь «хвост» от верхней пластины припаиваем к нижней. Технология такая же: дорожку промазываем флюсом, потом пропаиваем. Так последовательно соединяем нужное количество фотоэлектрических преобразователей.

В некоторых вариантах на задней стороне не дорожки, а площадки. Тогда пайки меньше, но претензий по качеству может быть больше. В этом случае промазываем флюсом только площадки. И паяем тоже только на них. Вот, собственно, все. Собранные дорожки можно переносить на основание или корпус. Но есть еще множество хитростей.

Паять нужно на твердой ровной поверхности

Так, например, между фотоэлементами нужно выдерживать определенное расстояние (4-5 мм), что без фиксаторов не так и легко. Малейший перекос, и есть возможность порвать проводник, или сломать пластинку. Потому для задания определенного шага на кусок ламината приклеивают строительные крестики (используются при укладке плитки), или делают разметку.

Все проблемы, которые возникают при изготовлении солнечных батарей своими руками, связаны с пайкой. Потому перед герметизацией, а лучше еще и перед переносом линейки на корпус, проверить сборку амперметром. Если все нормально, можно продолжать работу.

Об использовании солнечной энергии для отопления дома можно прочесть тут.

Итоги

Теперь вы знаете, как сделать солнечную батарею в домашних условиях. Дело не самое сложное, но требует кропотливой работы.

teplowood.ru

Как сделать солнечную батарею из панелей своими рукамии

Углеводороды были и остаются основным источником энергии, однако все чаще человечество обращается к восполнимым и экологически безопасным ресурсам. Это стало причиной повышенного интереса к солнечным батареям и генераторам.

Их главный минус – дороговизна. Удешевить продукцию можно, если взяться за ее создание самостоятельно. Рассмотрим, как сделать солнечную батарею своими руками.

Содержание статьи:

Плюсы и минусы применения гелиосистем

По статистике, взрослый человек ежедневно использует около десятка различных приборов, работающих от сети. Хотя электричество считается относительно экологичным источником энергии, это иллюзия, ведь при его получении используются ресурсы, загрязняющие окружающую среду.

С этой точки зрения, гелиосистемы гораздо выигрышнее.

Галерея изображений

Фото из

КПД кристаллических кремниевых фотомодулей достигает 15 – 20%, и есть все основания полагать, что в ближайшие годы этот показатель вырастет. Уже сейчас существуют образцы, КПД которых достигает 22-33.7%. Пока они тестируются в лабораторных условиях, но скоро появятся в продаже. При выборе фотомодулей стоит обратить внимание на продукцию компании Sanyo

В среднем КПД батарей этого типа составляет 10-18.7%. Все зависит от основы пленочных солнечных элементов. Некоторые модели потенциально небезопасны для окружающей среды, т.к. содержат кадмий, поэтому при покупке следует тщательно изучить техническую документацию. Утилизируют такие батареи строго в соответствии с рекомендациями производителя

Модули этого типа называют еще многопереходными или тандемными. Они имеют особую структуру ячеек, которые образовывают несколько p-n переходов. Это относительно новый продукт на рынке, хотя для космической отрасли используется довольно давно. КПД (соответственно, и цена) таких моделей зависит от количества слоев ячеек

Это элементы, изготовленные из наноструктурированных материалов. Их используют в отраслях, где малый вес солнечных модулей имеет принципиальное значение. Благодаря сверхтонкой структуре можно существенно увеличить эффективность работы таких батарей. Для рядового покупателя сверхтонкие модули пока недоступны

Кристаллические кремниевые фотомодули

Тонкопленочные солнечные батареи

Многослойные солнечные модули

Сверхтонкие многослойные солнечные модули

Комплектующие для сборки солнечных батарей и генераторов давно есть в свободной продаже, и при желании собрать систему может любой желающий. Для этого потребуются некоторые финансовые вложения и время. Процесс сборки кропотлив, требует внимания и точности, зато сама работа не отличается особой трудоемкостью.

В силу климатических особенностей многих регионов не приходится рассчитывать, что солнечной энергии хватит для полного обеспечения частного дома. Она способна покрыть лишь 20-30% всех энергопотребностей. Зато это хорошее решение для дачи

Преимущества применения солнечной энергии:

  1. Огромный потенциал. Солнце способно дать достаточно энергии для удовлетворения всех человеческих потребностей. Она возобновляема и неисчерпаема, чем выгодно отличается от угля, нефтепродуктов, природного газа.
  2. Доступность. Солнце есть везде – и в жарких странах, и в самых холодных. Его вполне достаточно для всех нужд.
  3. Экологичность. Из-за тотального энергетического кризиса «зеленая» энергетика – самая перспективная сфера для научных исследований и высокотехнологичных разработок. Солнечные батареи прекрасно справляются со своей задачей без вреда для окружающей среды.
  4. Отсутствие шума. Гелиосистемы работают бесшумно, что выгодно отличает их от многих других источников энергии.
  5. Экономичность. Эксплуатация и обслуживание солнечных батарей не требуют никаких особых затрат. Вложив деньги один раз, владелец может использовать систему в течение 20-25 лет. Главное – своевременно чистить элементы.
  6. Широкая сфера применения. Солнечные батареи могут вырабатывать достаточно энергии для обеспечения дома электричеством и теплом. Однако это не единственная область их применения. Гелиосистемы используют для опреснения воды и даже для обеспечения энергией орбитальных станций.

Пока еще солнечные батареи дороги, хотя уже сейчас появляются способы существенно сэкономить при их самостоятельном изготовлении. Каждый год внедряются новые разработки, которые позволяют упростить и удешевить процесс получения солнечной энергии.

Гелиосистемы плохо подходят в качестве основного источника энергии, а вот в качестве дополнительного или альтернативного – отличный вариант. По сравнению с ветрогенераторами, они более стабильны и выгодны

Одна из самых интересных современных технологий – тонкопленочные модули, которые внедряют в стройматериалы. Также появились прозрачные накопительные элементы, предназначенные для использования в оконных конструкциях. Это разработка японской компании Sharp. Специалисты считают, что уже в ближайшее время такие солнечные батареи станут в разы мощнее и выгоднее.

С накоплением солнечной энергии нередко возникают проблемы, т.к. аккумуляторные батареи дороги. Единственное, что в какой-то мере компенсирует этот недостаток: большая часть мощных электроприборов включается в светлое время суток

По объективным причинам гелиосистемы пока еще не могут полностью заменить углеводороды, т.к. получение и накопление солнечной энергии связано с большими расходами, однако они могут стать неплохим источником альтернативного энергоснабжения дома или отдельных электроприборов.

Некоторые владельцы решаются на оборудование своих домов солнечными станциями, полностью обеспечивающими потребности в электроэнергии. Такие вложения окупаются за 10-40 лет в зависимости от типа моделей – готовых или самодельных

Технологии быстро развиваются, а солнечные батареи можно модернизировать и наращивать, поэтому стоит начать собирать подходящие системы уже сейчас.

Какие комплектующие нужны и где их купить

Основная деталь – солнечная фотопанель. Обычно кремниевые пластины покупают через интернет с доставкой из Китая или США. Это связано с высокой ценой на комплектующие отечественного производства.

Себестоимость отечественных пластин получается настолько высокой, что выгоднее заказать на Еbay. Что касается брака, то на 100 пластин лишь 2-4 непригодны к использованию. Если заказывать китайские пластины, то риски выше, т.к. качество оставляет желать лучшего. Преимущество – только в цене.

Готовая панель гораздо удобнее в использовании, но и втрое дороже, поэтому лучше все-таки озадачиться поиском комплектующих и собрать устройство своими руками

Остальные комплектующие можно купить в любом магазине электротоваров. Также потребуются оловянный припой, рама, стекло, пленка, лента и карандаш для разметки.

Галерея изображений

Фото из

Выбор солнечного элемента для батареи – самый важный этап в покупке комплектующих. Батареи могут быть поли- и монокристаллическими. Преимущество первых – цена, а вторых – большая эффективность. Лучше выбрать монокристаллические кремниевые модули. Они идеально подходят для объектов ограниченной площади

Оптимальный вариант – выбрать аккумулятор AGM типа. Они относительно недороги, компактны, способны работать при любых температурах. При покупке следует ориентироваться на емкость прибора, длительность зарядки и срок службы, указанный производителем

Кроме солнечного элемента, стабилизатора и аккумулятора, потребуются также паяльник, олово и карандаш. Если изначально куплен готовый комплект с припаянными проводниками, работы будет гораздо меньше, а сама сборка системы существенно упрощается

Для сборки батареи потребуются стабилизатор напряжения и контроллер нагрузок. Если правильно собрать самодельную систему, ее можно будет подключить к обычному аккумулятору – свинцово-кислотному или же литиевому. Это позволит более рационально использовать энергию

Солнечные элементы для батареи

Аккумулятор для солнечной системы

Комплект для сборки батареи

Стабилизатор напряжения для солнечной батареи

При покупке комплектующих стоит обращать внимание на гарантию производителя. Обычно она составляет 10 лет, в некоторых случаях – до 20. Важно также правильно подобрать аккумулятор. Экономия на нем нередко оборачивается неприятностями: во время зарядки прибора может выделяться водород, что чревато взрывом.

Особенности расчета мощности систем

Перед тем как закупить комплектующие и сделать солнечную панель, рассчитывают необходимую мощность прибора и емкость аккумулятора. Самый простой способ – воспользоваться онлайн-калькуляторами, размещенными на некоторых сайтах в интернете.

Количество энергии, заявленное в техническом паспорте изделия, рассчитано для идеальных условий. На них невозможно ориентироваться, ведь устройства работают по-разному в зависимости от времени года и суток. Потери энергии происходят постоянно, в т.ч. в аккумуляторах, инверторе

Важнейший показатель, который придется учитывать, — среднемесячное количество потребляемой энергии. Его можно определить по счетчику. Также следует сделать скидку на особенности работы самих солнечных батарей. Они способны выдавать предельную мощность лишь при условии чистого неба, причем угол падения солнечных лучей должен быть прямым.

Если погода пасмурная или угол падения лучей слишком острый, мощность батарей может упасть в 20 раз. Даже малейших облаков достаточно, чтобы вдвое снизить показатели. Поэтому при расчетах ориентируются на то, что 70% энергии будет вырабатываться с 9 до 16 часов, а в остальное время – до 30%.

Зимой от гелиосистем мало пользы: из-за пасмурной погоды они вырабатывают минимальное количество энергии. Зато ветрогенераторы работают на полную мощность и способны компенсировать эти потери. Комбинация двух таких устройств очень эффективна

В условиях, приближенных к идеальным, в «рабочее время» панели мощностью 1кВт вырабатывают 7 кВт/ч, а ранним утром и вечером – около 3 кВт/ч. Второй показатель лучше вообще не брать в расчет и оставить «про запас» с учетом возможной облачности и изменения угла падения лучей. Получается, следует ориентироваться на 210 кВт/ч в течение 1 календарного месяца. Это идеальный показатель, который требует корректировки.

На Еbay можно найти неплохой набор для изготовления солнечной батареи своими руками. Иногда это устройства, которые отбраковали на производстве (т.н. модули В-типа). Они дешевы, но вполне пригодны для сборки домашней системы, поскольку эксплуатационные характеристики близки к заявленным

Чтобы определиться с реальным количеством энергии, следует найти данные о том, сколько солнечных дней в году бывает в конкретном регионе. В эти периоды мощность батарей не будет составлять даже половины от паспортного показателя. Если устройства будут работать осенью и зимой, то нужно сделать поправку в 30-50% на пасмурную погоду.

Пошаговая инструкция по сборке солнечной панели

Работа по сборке начинается со схемы и проекта. Нужно четко представлять, как будет устроена и закреплена солнечная панель. Так, если КПД системы напрямую зависит от угла наклона относительно солнечных лучей, следует позаботиться, чтобы этот угол можно было менять. Во многих готовых моделях предусмотрены механизмы, автоматически поворачивающие панели, а в самодельных придется продумать их самому.

Модули солнечной панели должны быть одинаковыми, ведь эквивалентность тока равна показателю наименьшего элемента. Также подбор одинаковых деталей значительно упростит процесс сборки всей системы в целом, т.к. не придется подгонять размеры каркасов и рассчитывать мощность каждой конструкции отдельно

Технология сборки зависит от общей площади панелей, их количества, особенностей дополнительных материалов. Обширная площадь системы гарантирует ее более высокую мощность, но одновременно увеличивается и вес конструкции, что тоже приходится учитывать, ведь кровля должна его выдерживать.

Этап 1: изготовление корпуса конструкции

Когда все комплектующие подготовлены, можно приступать к сборке корпуса, на котором будет держаться вся конструкция. Понадобятся следующие материалы:

  • листы фанеры, вырезанные по размеру панелей;
  • плиты ДВП;
  • деревянные рейки, из которых будут изготовлены бортики;
  • материалы для крепежа: саморезы, уголки, подходящий клеевой состав;
  • оргстекло;
  • краска и пропитки, чтобы облагородить внешний вид готовой конструкции и защитить ее от гниения.

В первую очередь готовят основание – к фанере приклеивают невысокие бортики. Они не должны закрывать панели, поэтому стоит выбрать рейки около 2 см. Чтобы бортики не отклеились, их дополнительно закрепляют саморезами и уголками.

Верхнюю крышку изготавливают из оргстекла, а деревянные детали конструкции покрывают антисептическими пропитками для защиты от гниения и красят. Оттенок краски должен гармонировать с цветом крыши

Низ основания и бортики сверлят в нескольких местах, чтобы обеспечить вентиляцию. Крышку нельзя сверлить, т.к. элементы конструкции могут подмокнуть. Для крепления панелей лучше выбрать плиты ДВП, поскольку они не проводят ток. При желании ДВП можно заменить другим материалом.

Этап 2: установка и крепление элементов

Солнечные элементы следует равномерно разложить на подложке «изнаночной» стороной и припаять проводники. Для этого нужно будет разметить места пайки. Чтобы не испортить все модули, лучше сначала последовательно соединить только два элемента. Если все в порядке, так же припаивают остальные модули. В результате на подложке должна появиться аккуратная цепочка соединенных элементов.

После сборки конструкции ее следует проверить на работоспособность. Если она функциональна, то ее можно уже крепить шурупами к каркасу. На готовую панель ставят блокировочный диод. Его задача – предотвратить разрядку аккумулятора

Когда все модули будут соединены, их можно перевернуть для закрепления на панели. В качестве клеевого состава можно использовать эпоксидную смолу или силиконовый герметик. Желательно не намазывать края модулей, чтобы конструкции не сломались в случае деформации каркаса. Достаточно прочно приклеить элементы по центру.

Этап 3: особенности крепления крышки

После сборки батареи на каркасе ее закрывают крышкой из оргстекла, еще раз проверяют и фиксируют. Важно, чтобы клеевой состав полностью просох до установки крышки, иначе он продолжит испаряться и оставит мутные следы на оргстекле.

На выходной кабель устанавливают двухконтактный разъем. Он нужен для подсоединения контроллера. Остается еще раз проверить работу системы и исправить недочеты, если они будут обнаружены.

Этап 4: установка готовой системы

Батареи устанавливают на земле, на стенах или крыше. Это зависит от пожеланий самого владельца здания. Главное, чтобы система была расположена с южной стороны здания и ее работе ничто не мешало.

Если конструкцию планируется крепить на скате кровли, нужно убедиться, что поверхность выдержит дополнительную нагрузку. Систему устанавливают так, чтобы она располагалась под углом 30-40 градусов к крыше, и намертво закрепляют.

Солнечные панели, особенно тонкопленочные, подвержены деформациям под воздействием ветра или давлением снега. Нужно позаботиться о надежной ветрозащите и установить приспособления, задерживающие или рассекающие снег, который сползает с крыши

Отличное решение – крепление системы к металлической рамной конструкции из толстого профиля. Минимальное сечение – 25х25 мм, а при большой площади конструкции лучше выбрать более прочный профиль. Перед каждой такой рамой устанавливают снегозадержатель или оборудуют кронштейны снегорассекателями.

Выводы и полезное видео по теме

Описаний бывает недостаточно, чтобы полностью разобраться в особенностях сборки и монтажа солнечных панелей. К тому же существуют различные способы крепления, а «народные умельцы» совершенствуют навыки и постоянно изобретают новые пути решения старых задач.

Мы предлагаем видеоинструкции и советы опытных мастеров, чтобы вам было проще понять процесс сборки гелиосистем. Выберите те рекомендации, которые лучше всего соответствуют вашим планам и пожеланиям.

Где купить комплектующие и как собрать систему, описано в видеоролике ниже:

Полное пошаговое описание процесса сборки:

Оригинальный подход к сборке солнечных батарей, советы специалиста:

Инструкция по сборке солнечной электростанции для дома:

Альтернативная энергетика – это по-настоящему актуально. Если вы решили разобраться в способах получения энергии без углеводородов, можете гордиться тем, что заботитесь не только о себе, но и о планете в целом. Простая солнечная батарея поможет вам обеспечить себя «зеленым» электричеством и сбережет наш общий дом. Собрать систему несложно, главное – захотеть и сделать.

sovet-ingenera.com

Солнечная батарея своими руками: как сделать самодельный прибор

Солнечные батареи — источник получения энергии, которую можно направить на выработку электричества или тепла для малоэтажного дома. Вот только солнечные батареи имеют высокую стоимость и недоступны большинству жителей нашей страны. Согласны?

Другое дело, когда сделана солнечная батарея своими руками — затраты значительно уменьшаются, а работает такая конструкция ничуть не хуже, чем панель промышленного производства. Поэтому, если вы всерьез задумываетесь о приобретении альтернативного источника электроэнергии, попытайтесь сделать его своими руками – это не очень сложно.

В статье речь пойдет об изготовлении солнечных батарей. Мы расскажем, какие материалы, и инструменты для этого потребуются. А немного ниже вы найдете пошаговую инструкцию с иллюстрациями, которые наглядно демонстрируют ход работы.

Содержание статьи:

Коротко об устройстве и работе

Энергию солнца можно преобразовать в тепловую, когда энергоносителем является жидкость-теплоноситель или в электрическую, собираемую в аккумуляторах. Батарея представляет собой генератор, работающий на принципе фотоэлектрического эффекта.

Преобразование энергии солнца в электроэнергию происходит после попадания солнечных лучей на пластины-фотоэлементы, которые являются основной частью батареи.

При этом световые кванты «отпускают» свои электроны с крайних орбит. Эти свободные электроны дают электрический ток, который проходит через контроллер и скапливается в аккумуляторе, а оттуда поступает энергопотребителям.

Галерея изображений

Фото из

Сборка солнечной батареи из кремниевых пластинок

Формирование плюсовой токоведущей дорожки

Создание минусовых токоведущих линий с задней стороны

Подключение проводника и блокирующего диода

В роли пластин-фотоэлементов выступают элементы из кремния. Кремниевая пластина с одной стороны покрыта тончайшим слоем фосфора или бора — пассивного химического элемента.

В этом месте под действием солнечных лучей высвобождается большое количество электронов, которые удерживаются фосфорной плёнкой и не разлетаются.

На поверхности пластины имеются металлические «дорожки», на которых выстраиваются свободные электроны, образуя упорядоченное движение, т.е. электрический ток.

Чем больше таких кремниевых пластин-фотоэлементов, тем больше электрического тока можно получить.

Верхний слой пластин-фотоэлементов покрыт слоем, который не допускает отражение солнечного света от пластин, повышая их КПД (+)

Материалы для создания солнечной пластины

Приступая к сооружению солнечной батареи необходимо запастись следующими материалами:

  • силикатные пластины-фотоэлементы;
  • листы ДСП, алюминиевые уголки и рейки;
  • жёсткий поролон толщиной 1,5-2,5 см;
  • прозрачный элемент, выполняющий роль основания для кремниевых пластин;
  • шурупы, саморезы;
  • силиконовой герметик для наружных работ;
  • электрические провода, диоды, клеммы.

Количество требуемых материалов зависит от размера вашей батареи, которая чаще всего ограничивается количеством доступных фотоэлементов. Из инструментов вам понадобиться: шуруповёрт или набор отвёрток, ножовка по металлу и дереву, паяльник. Для проведения испытаний готовой батареи понадобиться тестер-амперметр.

Теперь рассмотрим самые важные материалы более подробно.

Кремниевые пластины или фотоэлементы

Фотоэлементы для батарей бывают трёх видов:

  • поликристаллические;
  • монокристаллические;
  • аморфные.

Поликристаллические пластины характеризуются низким КПД. Размер полезного действия составляет около 10 — 12 %, но зато этот показатель не понижается с течением времени. Продолжительность работы поликристаллов — 10 лет.

Солнечную батарею собирают из модулей, которые в свою очередь составляют из фотоэлектрических преобразователей. Батареи с жесткими кремниевыми фотоэлементами представляют собой некий сэндвич с последовательно расположенными слоями, закрепленными в алюминиевом профиле (+)

Монокристаллические фотоэлементы могут похвастаться более высоким КПД — 13-25% и долгими сроками работы – свыше 25 лет. Однако со временем КПД монокристаллов снижается.

Монокристаллические преобразователи получают путем пиления искусственно выращенных кристаллов, что и объясняет наиболее высокую фотопроводимость и производительность.

Пленочные фотопреобразователи получают путем нанесения тонкого слоя аморфного кремния на полимерную гибкую поверхность

Гибкие батареи с аморфным кремнием — самые современные. Фотоэлектрический преобразователь у них напылен или наплавлен на полимерную основу. КПД в районе 5 — 6 %, но пленочные системы крайне удобны в укладке.

Пленочные системы с аморфными фотопреобразователями появились сравнительно недавно. Это предельно простой и максимально дешевый вид, но быстрее соперников теряющий потребительские качества.

Нецелесообразно использовать фотоэлементы разного размера. В данном случае максимальный ток, вырабатываемый батарей, будет ограничен током наиболее маленького по размеру элемента. Значит, более крупные пластины не будут работать на полную мощность.

При покупке фотоэлементов поинтересуйтесь у продавца способом доставки, большинство продавцов используют метод воскования, чтобы предотвратить разрушение хрупких элементов

Чаще всего для самодельных батарей используются моно- и поликристаллические фотоэлементы размером 3х6 дюймов, которые можно заказать в интернет-магазинах типа Е-бай.

Стоимость фотоэлементов достаточно высока, но многие магазины продают так называемые элементы группы В. Изделия, отнесённые к этой группе имеют брак, но пригодны к использованию, а их стоимость ниже, чем у стандартных пластин на 40-60%.

Большинство интернет-магазинов продают фотоэлементы комплектами по 36 или 72 фотоэлектрической преобразовательной пластины. Для соединения отдельных модулей в батарею потребуются шины, для подключения к системе нужны будут клеммы.

Галерея изображений

Фото из

Поликристаллическая фотоэлектрическая пластина

Лицевая и тыльная стороны кремниевой пластины

Монокристаллическая фотоэлектрическая пластина

Обратная сторона монокристаллической пластины

Каркас и прозрачный элемент

Каркас для будущей панели можно сделать из деревянных реек или алюминиевых уголков. Второй вариант более предпочтителен по целому ряду причин:

  • Алюминий — лёгкий металл, не дающий серьёзной нагрузки на опорную конструкцию, на которую планируется установка батареи.
  • При проведении антикоррозийной обработки алюминий не подвержен воздействию ржавчины.
  • Не впитывает влагу из окружающей среды, не гниёт.

При выборе прозрачного элемента необходимо обратить внимание на такие параметры, как показатель преломления солнечного света и способность поглощать ИК-излучение.

От первого показателя напрямую будет зависеть КПД фотоэлементов: чем показатель преломления ниже, тем выше КПД кремниевых пластин.

Минимальный коэффициент светоотражения у плексиглас или более дешёвого его варианта — оргстекла. Чуть ниже показатель преломления света у поликарбоната.

От величины второго показателя зависит, будут ли нагреваться сами кремниевые фотоэлементы или нет. Чем меньше пластины подвергаются нагреванию, тем дольше они прослужат. ИК-излучения лучше всего поглощает специальное термопоглощающее оргстекло и стекло с ИК-поглощением. Немного хуже — обычное стекло.

Если есть возможность, то оптимальным вариантом будет использование в качестве прозрачного элемента антибликового прозрачного стекла.

По соотношению стоимости к показателям преломления света и поглощения ИК-излучения оргстекло — самый оптимальный вариант для изготовления гелиобатареи

Проект системы и выбор места

Проект гелиосистемы включает в себя расчёты необходимого размера солнечной пластины. Как было сказано выше, размер батареи, как правило, ограничен дорогостоящими фотоэлементами.

Гелиобатарея должна устанавливаться под определённым углом, который обеспечил бы максимальное попадание на кремниевые пластины солнечных лучей. Наилучший вариант — батареи, которые могут менять угол наклона.

Место установки солнечных пластин может быть самым разнообразным: на земле, на скатной или плоской крыше дома, на крышах подсобных помещений.

Единственное условие — батарея должна быть размещена на солнечной, не затененной высокой кроной деревьев стороне участка или дома. При этом оптимальный угол наклона необходимо вычислить по формуле или с применением специализированного калькулятора.

Угол наклона будет зависеть от месторасположения дома, времени года и климата. Желательно, чтобы у батареи была возможность менять угол наклона вслед за сезонными изменениями высоты солнца, т.к. максимально эффективно они работают при падении солнечных лучей строго перпендикулярно поверхности.

Для европейской части стран СНГ рекомендуемый угол стационарного наклона 50 — 60 º. Если в конструкции предусмотрено устройство для изменения угла наклона, то в зимний период лучше располагать батареи под 70 º к горизонту, в летнее время под углом 30 º

Расчёты показывают, что 1 квадратный метр гелиосистемы даёт возможность получить 120 Вт. Поэтому путём расчетов можно установить, что для обеспечения среднестатистической семьи электроэнергией в количестве 300кВт в месяц необходима гелиосистема минимум в 20 квадратных метров.

Сразу установить такую гелиосистему будет проблематично. Но даже монтаж 5-ти метровой батареи поможет сэкономить электроэнергию и внести свой скромный вклад в экологию нашей планеты.

Солнечная батарея может использоваться в качестве резервного энергоисточника при частом отключении централизованного энергоснабжения. Для автоматического переключения необходимо предусмотреть систему бесперебойного питания.

Подобная система удобна тем, что при использовании традиционного источника электроэнергии одновременно производится зарядка аккумулятора гелиосистемы. Оборудование обслуживающее гелиобатарею размещается внутри дома, поэтому необходимо предусмотреть для него специальное помещение.

Размещая батареи на наклонной крыше дома, не забывайте об угле наклона панели, идеальный вариант, когда у батареи есть устройство для сезонного изменения угла наклона

Монтаж солнечной батареи по шагам

Выбрав место для размещения солнечной панели и оборудования для обслуживания гелиосистемы, а также имея в наличии все требуемые материалы и инструменты, можно начинать монтаж батареи.

При монтаже необходимо соблюдать технику безопасности, особенно осуществляя установку готовой панели на крышу дома. Рассмотрим пошаговый алгоритм, как сделать солнечную батарею.

Шаг #1. Пайка контактов кремниевых пластин

Монтаж самодельной солнечной батареи часто начинается с пайки проводников фотоэлементов. Безусловно, если у вас есть возможность, то лучше всего купить фотоэлементы сразу с проводниками, т.к. пайка — очень непростая и кропотливая работа, занимающая много времени. Пайка осуществляется следующим образом:

  1. Берётся кремниевый фотоэлемент без проводников и металлическая полоса-проводник.
  2. Проводники нарезаются при помощи картонной заготовки, их длина в 2 раза больше, чем размер кремниевой пластины.
  3. Проводник аккуратно выкладывается на пластину. На один элемент — два проводника.
  4. На место, где будет производиться спайка, необходимо нанести кислоту для работы с паяльником.
  5. Произвести пайку при помощи паяльника, аккуратно присоединив проводник к пластине.

В процессе пайки нельзя давить на силикатный элемент, т.к. он очень хрупкий и может разрушиться! Если вам посчастливилось, и вы приобрели фотоэлементы с готовыми контактами, то вы избавите себя от долгой и сложной работы, переходя сразу к изготовлению каркаса для будущей батареи.

Пайка контактов для бракованных фотоэлементов группы В производится так же и в том же направлении, что и для целых пластин

Шаг #2. Изготовление каркаса для солнечной батареи

Каркас — это место, куда будут устанавливаться фотоэлементы. Для изготовления каркаса берутся алюминиевые уголки и рейки, из которых складываются рамки. Рекомендуемый размер уголка — 70-90 мм.

На внутреннюю часть металлических уголков наносится силиконовый герметик. Герметизацию уголков необходимо произвести тщательно, от этого зависит долговечность всей конструкции.

После того, как алюминиевая рамка готова, приступаем к изготовлению заднего корпуса. Задний корпус представляет собой деревянный ящик из ДСП с невысокими бортиками.

Высокие борта будут создавать тень на фотоэлементах, поэтому их высота не должна превышать 2 см. Бортики привинчиваются при помощи саморезов и шуруповёрта.

Галерея изображений

Фото из

Изготовление корпуса для солнечной батареи

Вентиляционные отверстия в бортиках корпуса

Подложка для крепления кремниевых пластин

Окрашивание деталей корпуса для гидроизоляции

На дне ящика-корпуса из ДСП делаются вентиляционные отверстия. Расстояние между отверстиями примерно 10 см. В алюминиевую раму устанавливается прозрачный элемент (оргстекло, антибликовое стекло, плексиглас).

Прозрачный элемент прижимается и фиксируется, его крепление осуществляется при помощи метизов: 4 по углам, а также по 2 с длинных и по 1 с короткой стороны рамы. Метизы крепятся шурупами.

Каркас для гелиобатареи готов и можно приступать к самой ответственной части — монтажу фотоэлементов. Перед монтажом необходимо очистить оргстекло от пыли и обезжирить спиртсодержащей жидкостью.

Шаг #3. Монтаж кремниевых пластин-фотоэлементов

Монтаж и пайка кремниевых пластин — самая трудоёмкая часть работы по созданию солнечной панели своими руками. Сначала раскладываем фотоэлементы на оргстекло синими пластинами вниз.

Если вы впервые собирайте батарею, то можно воспользоваться подложкой для нанесения разметки, чтобы расположить пластины ровно на небольшом (3-5 мм) расстоянии друг от друга.

  1. Производим пайку фотоэлементов по следующей электросхеме: «+» дорожки расположены на лицевой стороне пластины, «-» — на обратной. Перед пайкой аккуратно наносит флюс и припой, чтобы соединить контакты.
  2. Производим пайку всех фотоэлементов последовательно рядами сверху вниз. Ряды затем должны быть также соединены между собой.
  3. Приступаем к приклеиванию фотоэлементов. Для этого наносим небольшое количество герметика на центр каждой кремниевой пластины.
  4. Переворачиваем получившиеся цепочки с фотоэлементами лицевой стороной (там, где синие пластины) вверх и размещаем пластины по разметке, которую нанесли ранее. Осторожно прижимаем каждую пластину, чтобы зафиксировать её на своём месте.
  5. Контакты крайних фотоэлементов выводим на шину, соответственно «+» и «-«. Для шины рекомендуется использовать более широкий проводник из серебра.
  6. Гелиобатарею необходимо оснастить блокирующим диодом, который соединяется с контактами и предотвращает разрядку аккумуляторов через конструкцию в ночное время.
  7. В дне каркаса сверлим отверстия для вывода проводов наружу.

Провода необходимо прикрепить к каркасу, чтобы они не болтались, сделать это можно используя силиконовый герметик.

Галерея изображений

Фото из

Подготовка кремниевых пластин к пайке

Сушка избавленных от воска элементов батареи

Вычерчивание абриса пластинок на подложке

Процесс пайки фотоэлектрических элементов батареи

Соединение кремниевых пластин в солнечную батарею

Соединение кремниевых пластин с лицевой стороны

Устройство медных токоведущих шин прибора

Проверка работоспособности части батареи

Шаг #4. Тестирование батареи перед герметизацией

Тестирование солнечной панели необходимо проводить до её герметизации, чтобы иметь возможность устранить неисправности, которые часто возникают во время пайки. Лучше всего производить тестирование после спайки каждого ряда элементов — так значительно проще обнаружить, где контакты соединены плохо.

Для тестирования вам понадобиться обычный бытовой амперметр. Измерения необходимо проводить в солнечный день в 13-14 часов, солнце не должно быть скрыто облаками.

Выносим батарею на улицу и устанавливаем в соответствии с ранее рассчитанным углом наклона. Амперметр подключаем к контактам батареи и проводим измерение тока короткого замыкания.

Смысл тестирования заключается в том, что рабочая сила электрического тока должна быть на 0,5-1,0 А ниже, чем ток короткого замыкания. Показания прибора должны быть выше 4,5 А, что говорит о работоспособности гелиобатареи.

Если тестер выдаёт меньшие показания, то где-то наверняка нарушена последовательность соединения фотоэлементов.

Обычно самодельная солнечная батарея, сконструированная из фотоэлементов группы В выдаёт показания 5-10 А, что на 10-20% ниже, чем у солнечных панелей промышленного производства.

Галерея изображений

Фото из

Шаг 9: После проверки работоспособности частей батареи, запаянных на подложке, их располагают в корпусе

Шаг 10: Подложки с пластинами внутри корпуса фиксируются на четыре шурупа. Провод, соединяющий части батареи, выводится через вентиляционные отверстия

Шаг 11: К каждой из половин сооружаемой батареи последовательно подключается диод Шоттки. Его минус подключается к плюсу системы

Шаг 12: Для вывода проводов из корпуса высверливается отверстие. Провода скреплены узлом, чтобы не болтались, и зафиксированы герметиком

Шаг 13: После нанесения герметика необходимо сделать технологический перерыв, отпущенный на полимеризацию состава

Шаг 14: К выведенному из солнечной батареи проводу подсоединяется двухконтактный разъем. Принадлежащая ему розетка крепится на аккумуляторе прибора, который будет заряжать батарея

Шаг 15: После сборки обеих частей прибора и вывода силовой линии наружу батарею закрывают заранее подготовленным экраном

Шаг 16: Перед герметизацией стыков гелиоприбора еще раз проводится проверка работоспособности, чтобы вовремя устранить отошедшие контакты, если они будут обнаружены

Установка обеих частей батареи в подготовленный корпус

Крепление основы солнечной батареи внутри корпуса

Установка блокирующего диода Шоттки

Вывод из корпуса наружу проводов прибора

Ожидание затвердевания герметика

Крепление двухконтактного разъема к проводу

Установка светопропускающего экрана на прибор

Контроль работоспособности перед герметизацией

Шаг #5. Герметизация уложенных в корпус фотоэлементов

Герметизацию можно производить, только убедившись, что батарея работает. Для герметизации лучше всего использовать эпоксидный компаунд, но учитывая, что расход материала будет большой, а стоимость его составляет примерно 40-45 долларов. Если дороговато, то вместо него можно применять всё тот же силиконовый герметик.

Используя силиконовой герметик, отдавайте предпочтения тому, на упаковке которого указано, что он подходит для использования при минусовых температурах

Существует два способа герметизации:

  • полная заливка, когда панели заливаются герметиком;
  • нанесение герметика на пространство между фотоэлементами и на крайние элементы.

В первом случае герметизация будет более надёжной. После заливки герметик должен схватиться. Затем сверху устанавливается оргстекло и плотно прижимается к пластинам, покрытым силиконом.

Для обеспечения амортизации и дополнительной защиты между задней поверхностью фотоэлементов и каркасом из ДСП многие мастера советуют устанавливать прокладку из жёсткого поролона шириной 1,5-2,5 см.

Делать это необязательно, но желательно, учитывая, что кремниевые пластины достаточно хрупкие и легко повреждаются.

После установки оргстекла на конструкцию ставят груз, под действием которого происходит выдавливание пузырьков воздуха. Солнечная батарея готова и после повторного тестирования её можно устанавливать в заранее выбранное место и подключать к гелиосистеме вашего дома.

Выводы и полезное видео по теме

Обзор фотоэлементов, заказанных в китайском интернет-магазине:

Видео-инструкция по изготовлению солнечной батареи:

Сделать солнечную батарею своими руками — не простая задача. КПД большинства таких батарей ниже, чем у панелей промышленного производства на 10-20%. Самое важное при конструировании солнечной батареи — правильно выбрать и установить фотоэлементы. Не пытайтесь сразу создать огромную по площади панель. Попробуйте сначала соорудить маленький прибор, чтобы понять все нюансы этого процесса.

sovet-ingenera.com

Как собрать солнечную батарею своими руками

В последние годы вопрос о обеспечении энергосбережения становится все более остро. Многие люди начинают думать о том, как сэкономить электроэнергию с применением разнообразных энергосберегающих технологий. В последнее время использование солнечной энергии в бытовых условиях начинает интересовать все больше людей, которые приходят к выводу, что лучше будет один раз поставить солнечные батареи, а потом получать весомую экономию своего бюджета. Это актуально в условиях постоянного подорожания цен на энергоносители как в России, так и по всему миру. Еще сильнее можно сэкономить, если разобраться, как собрать солнечную батарею своими руками. Главной особенностью сбора солнечных батарей будет доступность комплектующих и минимальные финансовые вложения.

Содержание:

1.Выбираем элементы для панелей;

2. Разрабатываем проект;

3. Изготавливаем каркас;

4. Монтаж корпуса солнечной батареи;

5.  Подбираем и паяем элементы;

6. Собираем элементы солнечной батареи;

7. Видео.

Выбираем элементы для панелей

Большим достоинством своими силами собранной солнечной системы является то, что не нужно устанавливать сразу всю комплексную систему, мощность можно постепенно увеличивать. Если опыт сбора будет успешным, то можно продолжать работу и увеличивать объем.

Солнечная батарея является локальным генератором, который функционирует на основе преобразования солнечной энергии в электрическую при помощи фотоэлектрического элемента. Для того, чтобы собрать ее своими руками необходимо подбирать в свободной продаже солнечные модули. К примеру, на Ebay можно прикупить комплект SolarCells, состоящий из 36 солнечных элементов, который как раз предназначен для самостоятельной сборки батареи. Подобные наборы можно приобрести и в России.

Разрабатываем проект

Разработка проекта будет зависеть от того, где Вы будете размещать солнечную батарею и варианта монтажа. Подобные батареи должны устанавливаться под углом, который обеспечивает попадание солнечных лучей под прямым углом на фотоэлементы. Не забывайте, что производительность солнечной батареи полностью зависит от интенсивности освещения. Их нужно устанавливать на солнечной стороне здания. В зависимости от месторасположения объекта, а также потока солнечной энергии в каждом регионе вычисляется угол наклона для солнечной панели.

Стоит обратить Ваше внимание на то, что в момент проектирования системы, которую предполагается устанавливать на крыше здания, заранее необходимо выявить или просчитать несущую способность кровли. Кровля должна полностью выдерживать приложенную нагрузку, а также обеспечить запас прочности.

Изготавливаем каркас

До того, как сделать солнечную батарею необходимо приобрести солнечные элементы (36 штук). По проведенным расчетам один элемент выдает 0,5 Вольт энергии, то есть при наличии 36 элементов может получиться 18 Вольт.

На рынке представлен огромный выбор пластин, имеющих различные размеры, однако необходимо помнить следующее во время их выбора:

  • Все пластины будут производить одинаковый уровень напряжения вне зависимости от их размеров;
  • Большие пластины производят большую силу тока;
  • Используя пластины большого размера можно получить больше энергии, но помните о весе панелей увеличенного размера;
  • Не рекомендуется применять пластины разных размеров в одной конструктивной системе.

Для каркаса при изготовлении солнечных батарей применяют алюминиевый уголок, но можно купить и уже готовые предназначенные для этого рамы. Прозрачное покрытие нужно выбирать по своему желания, но учитывая показатели преломления света. Самым доступным материалом будет оргстекло, а наименее подходящим по своим характеристикам является обычный поликарбонат. Лучшими материалами для изготовления панели будут материалы, имеющие высокий уровень светопропускания. Если использовать оргстекло, то в процессе эксплуатации можно проводить наблюдения за контактами в системе.

Монтаж корпуса солнечной батареи

Если говорить о стандартном изготовлении одной солнечной батареи, то оно предполагает применение 36 фотоэлементов с пластинами 150х81 мм. Во время расчета размеров нужно учесть наличие зазоров между элементами в 3-5 мм, которые будут необходимы при изменении размеров каркаса под воздействием атмосферных явлений. Размеры заготовки с учитываемыми допусками будут 690х835 мм и ширина уголка в каркасе 35 мм. Солнечная батарея, которая будет изготовлена с помощью алюминиевого профиля будет похожа на панель заводского производства и будет обеспечивать высокий уровень герметичности, прочности и жесткости.

Для начала из алюминиевого уголка нужно сделать заготовки – рамки размерами 690х835 мм. Для дальнейшего крепления саморезов в полученной рамке нужно сделать отверстия. Затем по внутренней поверхности уголков следует нанести без пропусков силиконовый герметик. Это достаточно важный момент, т.к. не должно получаться мест, которые не заполнены силиконом. В полученную раму нужно положить прозрачный лист из оргстекла, специального поликарбоната или антибликового стекла.

Обращаем внимание, что силикону нужно дать просохнуть, в противном случае испарение будет создавать лишнюю пленку на фотоэлементах.

Уложенное стекло нужно с тщательностью прижать к каркасу и зафиксировать. Для хорошей фиксации крепеж нужно выполнить по всему периметру рамки. Все, каркас солнечной батареи почти выполнен.

Подбираем и паяем элементы

Также на том же Ebay или другом подобном магазине можно приобрести солнечные элементы, имеющие уже припаянные проводники. Обязательно оцените свои способности, т.к. паять контакты в подобной конструкции довольно таки сложный процесс. Ответственность еще увеличивается за счет хрупкости элементов.

Если все же решили пропаять элементы самостоятельно, то для начала проводники необходимо нарезать с помощью картонной заготовки и с аккуратностью разложить на фотоэлементе. Затем на точки припаивания нужно нанести кислоту и припой. Для более удобного выполнения работы прижмите проводник тяжелым предметом. Далее следует аккуратно припаять к фотоэлементу проводник, но не пережмите хрупкие кристаллы. По указанным нормативам на проводнике серебряное напыление обязано выдержать три пайки.

Собираем элементы солнечной батареи

Когда производите первую сборку лучше всего использовать размеченную подложку, которая поможет разместить элементы ровно относительно друг друга.  Основа выполняется из фанеры, обязательно промаркируйте уголки конструкции. После проведенной пайки на элементы батареи на обратную сторону нужно закрепить кусочек ленты для монтажа и подобным образом их переносить. Герметизировать необходимо только соединительные части.

Далее элементы нужно выкладывать на поверхность стекла. Не забывайте оставлять между элементами расстояние и прижать их грузом. Пайку проводите по приложенной электрической схеме. Плюсовые дорожки должны быть размещены на лицевой стороне, а минусовые – с обратной. Пропаивайте все серебряные контакты. По этому принципу соедините все фотоэлементы. На крайних элементах панели контакты нужно вывести на шину плюс и минус. Рекомендуется создать «среднюю» точку – используя два дополнительные шунтирующие диоды. Клемма устанавливается на внешней стороне рамы. Для выводящих проводов можно применять акустический кабель в изоляции. После пайки все провода нужно зафиксировать силиконом. После сборки солнечные панели в качестве основной проблемы имеют качество пайки контактов. Именно поэтому специалисты рекомендуют перед герметизацией проводить тестирование, которое нужно выполнить в каждой группе элементов, когда проводится пайка.

Если выполнена грамотная конструкция всей системы, то это обеспечить достаточную мощность батареи. Во время расчета всей конструкции следует учитывать, что во время изготовления одной солнечной батареи нужно использовать только солнечные модули одних размеров, т.к. в системе максимальный ток ограничивается током самого маленького элемента.

Стандартные подсчеты дают понять, что в достаточно солнечный день с одного метра панели получается примерно 120 Вт мощности. Естественно, что подобная мощность не позволит даже на компьютере поработать, но панели в 10 метров уже обеспечит  1 кВт энергии, что даст Вам возможность дать энергию для основных приборов в доме. В среднем, для семьи требуется в месяц примерно 300 кВт, поэтому система, которая оптимально установлена на южной стороне размерами в 20 метров позволит обеспечить электроэнергией семейные потребности. Для оптимизации использования электроэнергии в освещении рекомендуется использовать лампочки переменного тока светодиодные или люминесцентные. Как подобрать подобные лампочки, к примеру для натяжного потолка можно прочитать здесь.

Солнечные батареи становятся все более популярными среди альтернативных источников питания. Однако в наших условиях их цена чаще всего завышена, поэтому используя всем доступные материалы и необходимые инструкции можно собрать солнечную батарею своими руками.

Видео

А  этом видео представлен процесс сборки солнечной батареи.

postroy-prosto.ru

пошаговые инструкции по сборке в домашних условиях из разных материалов с фото и видео

Наверное, нет такого человека, который не хотел бы стать более независимым. Возможность полностью распоряжаться собственным временем, путешествовать, не зная границ и расстояний, не задумываться о жилищных и финансовых проблемах — вот что даёт ощущение настоящей свободы. Сегодня мы расскажем о том, как, используя солнечное излучение, снять с себя бремя энергетической зависимости. Как вы догадались, речь пойдёт о солнечных батареях. А если быть точнее, то о том, можно ли своими руками построить настоящую солнечную электростанцию.

История создания и перспективы использования

Идею превращения энергии Солнца в электричество человечество вынашивало давно. Первыми появились гелиотермальные установки, в которых перегретый сконцентрированными солнечными лучами пар вращал турбины генератора. Прямое преобразование стало возможным лишь в середине XIX века, после того, как француз Александр Эдмон Баккарель открыл фотоэлектрический эффект. Попытки создать на основании этого явления действующую солнечную ячейку увенчались успехом лишь полвека спустя, в лаборатории выдающегося русского учёного Александра Столетова. Полностью описать механизм фотоэлектрического эффекта удалось ещё позже — человечество обязано этим Альберту Энштейну. К слову, именно за эту работу он получил Нобелевскую премию.

Баккарель, Столетов и Энштейн — вот те учёные, которые заложили фундамент современной солнечной энергетики

О создании первого солнечного фотоэлемента на основе кристаллического кремния возвестили мир сотрудники компании Bell Laboratories в далёком апреле 1954 года. Эта дата, по сути, и является отправной точкой технологии, которая в скором времени сможет стать полноценной заменой углеводородному топливу.

Поскольку ток одной фотоэлектрической ячейки составляет миллиамперы, то для получения электроэнергии достаточной мощности их приходится соединять в модульные конструкции. Защищённые от внешнего воздействия массивы солнечных фотоэлементов и являются солнечной батареей (из-за плоской формы устройство нередко называют солнечной панелью).

Преобразование солнечного излучения в электричество имеет огромные перспективы, ведь на каждый квадратный метр земной поверхности приходится в среднем 4.2 кВт/час энергии в день, а это экономия практически одного барреля нефти в год. Изначально используемая лишь для космической отрасли технология уже в 80-х годах прошлого века стала настолько обыденной, что фотоэлементы стали использовать в бытовых целях — в качестве источника питания калькуляторов, фотоаппаратов, светильников и т. д. Параллельно создавались и «серьёзные» гелиоэлектрические установки. Закреплённые на крышах домов, они позволяли полностью отказаться от проводного электричества. Сегодня можно наблюдать рождение электростанций, представляющих собой многокилометровые поля из кремниевых панелей. Вырабатываемая ими мощность позволяет питать целые города, поэтому можно с уверенностью говорить о том, что будущее — за солнечной энергетикой.

Современные солнечные электростанции представляют собой многокилометровые поля фотоэлементов, способные снабжать электричеством десятки тысяч домов

Солнечная батарея: как это работает

После того как Энштейн описал фотоэлектрический эффект, миру открылась вся простота такого, казалось бы, сложного физического явления. В его основе лежит вещество, отдельные атомы которого находятся в неустойчивом состоянии. При «бомбардировке» фотонами света из их орбит выбиваются электроны — вот они-то и являются источниками тока.

Практически полвека фотоэффект не имел практического применения по одной простой причине — отсутствовала технология получения материалов с неустойчивой атомной структурой. Перспективы дальнейших исследований появились лишь с открытием полупроводников. Атомы этих материалов имеют либо избыток электронов (n-проводимость), или же испытывают в них нехватку (p-проводимость). При использовании двухслойной структуры со слоем n-типа (катод) и p-типа (анод), «обстрел» фотонами света выбивает электроны из атомов n-слоя. Покидая свои места, они устремляются на свободные орбиты атомов p-слоя и далее через подключённую нагрузку возвращаются на исходные позиции. Наверное, каждый из вас знает, что движение электронов в замкнутом контуре представляет собой электрический ток. Вот только заставить электроны перемещаться удаётся не благодаря магнитному полю, как в электрических генераторах, а за счёт потока частиц солнечного излучения.

Солнечная панель работает благодаря фотоэлектрическому эффекту, который был открыт ещё в начале XIX века

Поскольку мощность одного фотоэлектрического модуля недостаточна для питания электронных устройств, то для получения требуемого напряжения используется последовательное подключение множества ячеек. Что же касается силы тока, то её наращивают параллельным соединением определённого количества таких сборок.

Генерация электричества в полупроводниках напрямую зависит от количества солнечной энергии, поэтому фотоэлементы не только устанавливают под открытым небом, но и стараются сориентировать их поверхность перпендикулярно падающим лучам. А чтобы защитить ячейки от механических повреждений и атмосферного воздействия, их монтируют на жёстком основании и сверху защищают стеклом.

Классификация и особенности современных фотоэлементов

Первую солнечную ячейку изготовили на основе селена (Se), однако низкий КПД (менее 1%), быстрое старение и высокая химическая активность селеновых фотоэлементов вынуждали искать другие, более дешёвые и эффективные материалы. И они нашлись в лице кристаллического кремния (Si). Поскольку этот элемент периодической таблицы является диэлектриком, его проводимость обеспечили за счёт включений из различных редкоземельных металлов. В зависимости от технологии изготовления существует несколько типов кремниевых фотоэлементов:

  • монокристаллические;
  • поликристаллические;
  • из аморфного Si.

Первые изготавливаются методом срезания тончайших слоёв от слитков кремния самой высокой степени очистки. Внешне фотоэлементы монокристаллического типа выглядят как однотонные тёмно-синие стеклянные пластины с выраженной электродной сеткой. Их КПД достигает 19%, а срок службы составляет до 50 лет. И хоть производительность изготовленных на основе монокристаллов панелей постепенно падает, есть данные, что изготовленные более 40 лет назад батареи и сегодня сохраняют работоспособность, выдавая до 80% своей первоначальной мощности.

Монокристаллические солнечные ячейки имеют однородный тёмный цвет и срезанные углы — эти признаки не позволяют спутать их с другими фотоэлементами

В производстве поликристаллических фотоэлементов используют не такой чистый, но зато более дешёвый кремний. Упрощение технологии сказывается на внешнем виде пластин — они имеют не однородный оттенок, а более светлый узор, который образуют границы множества кристаллов. КПД таких солнечных ячеек немного ниже, чем у монокристаллических — не более 15%, а срок службы составляет до 25 лет. Надо сказать, что снижение основных эксплуатационных показателей абсолютно не сказалось на популярности поликристаллических фотоэлементов. Они выигрывают за счёт более низкой цены и не такой сильной зависимости от внешней загрязнённости, низкой облачности и ориентации на Солнце.

Поликристаллические фотоэлементы имеют более светлый синий оттенок и неоднородный рисунок — следствие того, что их структура состоит из множества кристаллов

Для солнечных батарей из аморфного Si используется не кристаллическая структура, а тончайший слой кремния, который напыляют на стекло или полимер. Хоть подобный метод производства и является самым дешёвым, такие панели имеют самый короткий срок жизни, причиной чему является выгорание и деградация аморфного слоя на солнце. Не радует этот тип фотоэлементов и производительностью — их КПД составляет не более 9% и во время эксплуатации существенно снижается. Использование солнечных батарей из аморфного кремния оправдано в пустынях — высокая солнечная активность нивелирует падение производительности, а бескрайние просторы позволяют размещать гелиоэлекростанции любой площади.

Возможность напылять кремниевую структуру на любую поверхность позволяет создавать гибкие солнечные панели

Дальнейшее развитие технологии производства фотоэлектрических элементов вызвано необходимостью в снижении цены и улучшении эксплуатационных характеристик. Максимальной производительностью и долговечностью сегодня обладают плёночные фотоэлементы:

  • на основе теллурида кадмия;
  • из тонких полимеров;
  • с использованием индия и селенида меди.

О возможности применения в самодельных устройствах тонкоплёночных фотоэлементов говорить пока ещё рано. Сегодня их выпуском занимается только несколько наиболее «продвинутых» в технологическом плане компаний, поэтому чаще всего гибкие фотоэлементы можно увидеть в составе готовых солнечных панелей.

Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти

Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью — найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.

Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний

Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.

Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные — из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.

Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы — как и качественные устройства, их можно купить на зарубежных торговых площадках

Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.

Продавцы нередко предлагают фотоэлементы так называемого класса «B», которые представляют собой повреждённые солнечные батареи моно- или поликристаллического типа. Небольшие сколы, трещины или отсутствие уголков практически не сказывается на производительности ячеек, зато позволяет приобрести их по гораздо меньшей стоимости. Именно по этой причине их выгоднее всего использовать в самодельных гелиоэнергетических устройствах.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

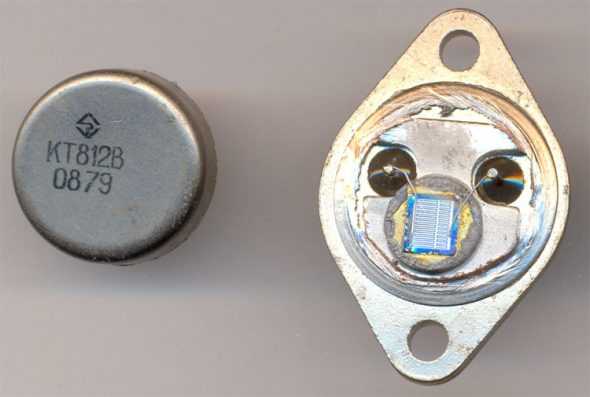

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

На какую мощность солнечных батарей можно рассчитывать

Задумываясь о строительстве собственной солнечной электростанции, каждый мечтает о том, чтобы полностью отказаться от проводного электричества. Для того чтобы проанализировать реальность этой затеи, сделаем небольшие расчёты.

Узнать суточное потребление электроэнергии несложно. Для этого достаточно заглянуть в присланный энергосбывающей организацией счёт и разделить количество указанных там киловатт на число дней в месяце. К примеру, если вам предлагают оплатить 330 кВт×час, то это значит, что суточное потребление составляет 330/30=11 кВт×час.

График зависимости мощности солнечной батареи в зависимости от освещённости

В расчётах следует обязательно учитывать тот факт, что солнечная панель будет вырабатывать электричество только в светлое время суток, причём до 70% генерации осуществляется в период с 9 до 16 часов. Кроме того, эффективность работы устройства напрямую зависит от угла падения солнечных лучей и состояния атмосферы.

Небольшая облачность или дымка снизят эффективность токоотдачи гелиоустановки в 2–3 раза, тогда как затянутое сплошными облаками небо спровоцирует падение производительности в 15–20 раз. В идеальных условиях для генерации 11 кВт×час энергии было бы достаточно солнечной батареи мощностью 11/7 = 1.6 кВт. Учитывая влияние природных факторов, этот параметр следует увеличить примерно на 40–50%.

Кроме того, есть ещё один фактор, заставляющий увеличить площадь используемых фотоэлементов. Во-первых, не следует забывать о том, что ночью батарея работать не будет, а значит, понадобятся мощные аккумуляторы. Во-вторых, для питания бытовых приборов нужен ток напряжением 220 В, поэтому понадобится мощный преобразователь напряжения (инвертор). Специалисты утверждают, что потери на накопление и трансформацию электроэнергии забирают до 20–30% от её общего количества. Поэтому реальная мощность солнечной батареи должна быть увеличена на 60–80% от расчётной величины. Принимая значение неэффективности в 70%, получаем номинальную мощность нашей гелиопанели, равную 1.6 + (1.6×0.7) =2.7 кВт.

Использование сборок из высокотоковых литиевых аккумуляторов является одним из наиболее изящных, но отнюдь не самым дешёвым способом хранения солнечной электроэнергии

Для хранения электроэнергии понадобятся низковольтные аккумуляторы, рассчитанные на напряжение 12, 24 или 48 В. Их ёмкость должна быть рассчитана на суточное потребление энергии плюс потери на трансформацию и преобразование. В нашем случае понадобится массив батарей, рассчитанных на хранение 11 + (11×0.3) = 14.3 кВт×час энергии. Если использовать обычные 12-вольтовые автомобильные аккумуляторы, то понадобится сборка на 14300 Вт×ч / 12 В = 1200 А×ч, то есть шесть аккумуляторов, рассчитанных на 200 ампер-часов каждый.

Как видите, даже для того, чтобы обеспечить электричеством бытовые потребности средней семьи, понадобится серьёзная гелиоэлектрическая установка. Что касается использования самодельных солнечных батарей для отопления, то на данном этапе такая затея не выйдет даже на границы самоокупаемости, не говоря уж о том, чтобы можно было что-то сэкономить.

Расчёт размера батареи

Размер батареи зависит от требуемой мощности и габаритов источников тока. При выборе последних вы обязательно обратите внимание на предлагаемое разнообразие фотоэлементов. Для использования в самодельных устройствах удобнее всего выбирать солнечные ячейки среднего размера. Например, рассчитанные на выходное напряжение 0.5 В и силу тока до 3 А поликристаллические панели размером 3×6 дюймов.

При изготовлении солнечной батареи они будут последовательно соединяться в блоки по 30 шт, что позволит получить требуемое для зарядки автомобильной батареи напряжение 13–14 В (учитывая потери). Максимальная мощность одного такого блока составляет 15 В × 3 А = 45 Вт. Исходя из этого значения, будет нетрудно подсчитать, сколько элементов понадобится для постройки солнечной панели заданной мощности и определить её размеры. Например, для постройки 180-ваттного солнечного электрического коллектора понадобится 120 фотоэлементов общей площадью 2160 кв. дюймов (1.4 кв.м).

Постройка самодельной солнечной батареи

Прежде чем приступать к изготовлению солнечной панели, следует решить задачи по её размещению, рассчитать габариты и подготовить необходимые материалы и инструмент.

Правильный выбор места установки — это важно

Поскольку солнечная панель будет изготавливаться своими руками, соотношение её сторон может быть любым. Это очень удобно, поскольку самодельное устройство можно более удачно вписать в экстерьер кровли или дизайн загородного участка. По этой же причине выбирать место для монтажа батареи следует ещё до начала проектировочных мероприятий, не забывая учитывать несколько факторов:

  • открытость места для солнечных лучей в течение светового дня;
  • отсутствие затеняющих построек и высоких деревьев;
  • минимальное расстояние до помещения, в котором установлены аккумулирующие мощности и преобразователи.

Конечно, установленная на крыше батарея выглядит более органично, однако размещение устройства на земле имеет больше преимуществ. В этом случае исключается возможность повреждения кровельных материалов при установке поддерживающего каркаса, снижается трудоёмкость монтажа устройства и появляется возможность своевременного изменения «угла атаки солнечных лучей». И что самое главное — при нижнем размещении будет намного проще поддерживать чистоту поверхности солнечной панели. А это является залогом того, что установка будет работать в полную силу.

Монтаж солнечной панели на крыше вызвана скорее нехваткой места, чем необходимостью или удобством эксплуатации

Что понадобится в процессе работы

Приступая к изготовлению самодельной солнечной панели, следует запастись:

  • фотоэлементами;
  • многожильным медным проводом или специальными шинами для соединения солнечных ячеек;
  • припоем;
  • диодами Шоттки, рассчитанными на токоотдачу одного фотоэлемента;
  • качественным антибликовым стеклом или плексигласом;
  • рейками и фанерой для изготовления каркаса;
  • силиконовым герметиком;
  • метизами;
  • краской и защитным составом для обработки деревянных поверхностей.

В работе понадобится самый простой инструмент, который всегда есть под рукой у домовитого хозяина — паяльник, стеклорез, пила, отвёртка, малярная кисть и др.

Инструкция по изготовлению

Для изготовления первой солнечной батареи лучше всего использовать фотоэлементы с уже припаянными выводами — в этом случае уменьшается риск повреждения ячеек при сборке. Тем не менее, если вы имеете навыки обращения с паяльником, то сможете немного сэкономить, купив солнечные элементы с нераспаянными контактами. Для постройки панели, которую мы рассматривали в приведённых выше примерах, понадобится 120 пластин. Используя соотношение сторон примерно 1:1, потребуется укладка 15 рядов фотоэлементов по 8 штук в каждом. При этом мы сможем каждые два «столбика» соединить последовательно, а четыре таких блока подключить параллельно. Таким образом можно избежать путаницы в проводах и получить ровный, красивый монтаж.

Схема электрических соединений домашней солнечной электростанции

Корпус

Сборку солнечной панели всегда следует начинать с изготовления корпуса. Для этого нам понадобятся алюминиевые уголки или деревянные рейки высотой не более 25 мм — в этом случае они не будут бросать тень на крайние ряды фотоэлементов. Исходя из размеров наших кремниевых ячеек размером 3х6 дюймов (7.62х15.24 см), размер рамы должен составлять не менее 125х 125 см. Если вы решите использовать другое соотношение сторон (например, 1:2), то каркас можно дополнительно усилить поперечиной из рейки такого же сечения.

Обратную сторону корпуса следует зашить панелью из фанеры или OSB, а в нижнем торце рамы просверлить вентиляционные отверстия. Соединение внутренней полости панели с атмосферой понадобится для выравнивания влажности — в противном случае не избежать запотевания стёкол.

Для изготовления корпуса солнечной панели подойдут самые простые материалы — деревянные рейки и фанера

По внешнему размеру каркаса вырезают панель из плексигласа или высококачественного стекла высокой степени прозрачности. В крайнем случае можно использовать оконное стекло толщиной до 4 мм. Для его крепления подготавливают уголковые кронштейны, в которых выполняют сверления для крепления к раме. При использовании оргстекла можно проделать отверстия непосредственно в прозрачной панели — это упростит сборку.

Чтобы защитить деревянный корпус солнечной батареи от влаги и грибка, его пропитывают антибактериальным составом и окрашивают масляной краской.

Для удобства сборки электрической части, из ДВП или другого диэлектрического материала вырезают подложку по внутреннему размеру рамы. В дальнейшем на ней будет выполняться монтаж фотоэлементов.

Пайка пластин

Перед тем как начать пайку, следует «прикинуть» укладку фотоэлементов. В нашем случае понадобится 4 массива ячеек по 30 пластин в каждом, причём располагаться в корпусе они будут пятнадцатью рядами. С такой длинной цепочкой будет неудобно работать, к тому же возрастает риск повреждения хрупких стеклянных пластин. Рационально будет соединять по 5 деталей, а окончательную сборку выполнять после того, как фотоэлементы будут смонтированы на подложке.

Для удобства, фотоэлементы можно смонтировать на непроводящей подложкке из текстолита, оргстекла или ДВП

После соединения каждой цепочки, следует проверить её работоспособность. Для этого каждую сборку помещают под настольную лампу. Записывая значения силы тока и напряжения, можно не только контролировать работоспособность модулей, но и сравнивать их параметры.

Для пайки используем маломощный паяльник (максимум 40 Вт) и хороший, легкоплавкий припой. Его в небольшом количестве наносим на выводные части пластин, после чего, соблюдая полярность подключения, соединяем детали друг с другом.

При пайке фотоэлементов следует проявлять максимальную аккуратность, поскольку эти детали отличаются повышенной хрупкостью

Собрав отдельные цепочки, разворачиваем их тыльной частью к подложке и при помощи силиконового герметика приклеиваем к поверхности. Каждый 15-вольтовый блок фотоэлементов снабжаем диодом Шоттки. Этот прибор позволяет току протекать только в одном направлении, поэтому не позволит аккумуляторам разряжаться при низком напряжении солнечной панели.

Окончательное соединение отдельных цепочек фотоэлементов выполняют согласно представленной выше электрической схеме. В этих целях можно использовать специальную шину или многожильный медный провод.

Навесные элементы солнечной батареи следует закрепить термоклеем или саморезами

Сборка панели

Подложки с расположенными на них фотоэлементами укладывают в корпус и крепят саморезами. Если рама усиливалась поперечиной, то в ней выполняют несколько сверлений под монтажные провода. Кабель, который выводят наружу, надёжно фиксируют на раме и припаивают к выводам сборки. Чтобы не путаться с полярностью, лучше всего использовать двухцветные провода, подключая красный вывод к «плюсу» батареи, а синий — к её «минусу». По верхнему контуру рамы наносят сплошной слой силиконового герметика, поверх которого укладывают стекло. После окончательной фиксации сборку солнечной батареи считают законченной.

После того, как на герметик будет установлено защитное стекло, панель можно транспортировать к месту установки

Установка и подключение солнечной батареи к потребителям

В силу ряда причин самодельная солнечная панель является достаточно хрупким устройством, поэтому требует обустройства надёжного поддерживающего каркаса. Идеальным вариантом будет конструкция, которая позволит ориентировать источник бесплатной электроэнергии в обеих плоскостях, однако сложность такой системы чаще всего является весомым доводом в пользу простой наклонной системы. Она представляет собой подвижную раму, которую можно выставить под любым углом к светилу. Один из вариантов каркаса, сбитого из деревянного бруса, представлен ниже. Вы же можете использовать для его изготовления металлические уголки, трубы, шины и т. д. – всё, что есть под руками.

Чертёж каркаса солнечной батареи

Чтобы подключить солнечную батарею к аккумуляторам, понадобится контроллер заряда. Этот прибор будет следить за степенью заряда и разряда батарей, контролировать токоотдачу и выполнять переключение на сетевое питание при значительной просадке напряжения. Прибор необходимой мощности и требуемого функционала можно купить в тех же торговых точках, где продаются фотоэлементы. Что касается питания бытовых потребителей, то для этого потребуется трансформировать низковольтное напряжение в 220 В. С этим успешно справляется другое устройство — инвертор. Надо сказать, что отечественная промышленность выпускает надёжные приборы с хорошими ТТХ, поэтому преобразователь можно купить на месте — бонусом в этом случае будет «настоящая» гарантия.

Одной солнечной батареи для полноценного электроснабжения дома будет недостаточно — понадобятся еще и аккумуляторы, контроллер заряда и инвертор

В продаже можно найти инверторы одной и той же мощности, отличающиеся по цене в разы. Подобный разброс объясняется «чистотой» выходного напряжения, что является необходимым условием питания отдельных электрических устройств. Преобразователи с так называемой чистой синусоидой имеют усложнённую конструкцию, и как следствие, более высокую стоимость.

Видео: изготовление солнечной панели своими руками

Постройка домашней солнечной электростанции является нетривиальной задачей и требует как финансовых и временных затрат, так и минимальных знаний основ электротехники. Приступая к сборке солнечной панели, следует соблюдать максимальное внимание и аккуратность — только в этом случае можно рассчитывать на удачное решение вопроса. Напоследок хотелось бы напомнить о том, что загрязнение стекла является одним из факторов падения производительности. Не забывайте своевременно чистить поверхность солнечной панели, иначе она не сможет работать на полную мощность.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

postroika.biz

Солнечная батарея своими руками — принцип и порядок сборки

В получении электроэнергии альтернативными методами в последнее время прослеживается тенденция к активному развитию. И это несмотря на то что подобный подход пока еще остается весьма затратным, если планируется приобрести готовое оборудование. Ждать быстрой окупаемости сделанных вложений не приходится.

Солнечная батарея своими руками

Тем не менее, многие рачительные хозяева домов и даже квартир все пристальнее рассматривают такие возможности. А некоторые из них идут по пути самостоятельного создания необходимого оборудования, хотя бы в качестве стартового эксперимента. Так, например, солнечная батарея своими руками вполне может быть создана в домашних условиях, так как сегодня для ее сборки можно приобрести все необходимое. Тем более что существует несколько способов сборки солнечных панелей из разных комплектующих.

Тем, кто хочет попробовать самостоятельно собрать такой источник электроэнергии, и переназначена настоящая публикация.

Содержание статьи

Что такое солнечная батарея, и как она работает?

Общие понятия о принципе получения электричества от солнечной энергии

У людей, решивших собрать солнечную батарею, возникает немало вопросов, а для многих эта задача видится и вовсе не выполнимой из-за кажущейся сложности ее конструкции. Однако, на самом деле особых трудностей в ее сборке нет. И в этом можно убедиться, изучив схему и рассмотрев, как выполняет работу мастер, изготовивший не один подобный прибор.

Солнечная батарея представляет собой совокупность фотоэлектрических преобразователей солнечной энергии в электрическую.

Солнечная батарея – это множество правильно соединенных между собой фотоэлементов. Каждый из них обладает невысокими генерирующими способностями, но в совокупности получаются весьма приличные показатели выработанной мощности.

Отдельные фотоэлементы соединены в единую панель и защищены с двух сторон материалами, стойкими к ультрафиолету, влаге и другим атмосферным явлениям. Это важно, так как батареи чаще всего эксплуатируются на открытом незащищенном пространстве — это может быть крыша здания, балконное ограждение или же поляна около дома.

Общая конструкция системы получения электрической энергии от солнечной представляет собой целый ряд приборов и устройств, соединенных в единую цепь:

Примерная схема системы выработки потребительской электрической энергии от солнечной

  • Пластины-преобразователи — это полупроводниковые фотоэлементы, обладающие способностью генерировать постоянный ток под воздействием света. Пластины соединяются между собой по определенной схеме специальными шинами (плоскими проводниками), и собираются в батарею в общем корпусе.
  • Панели-батареи, собранные из фотоэлементов, подключаются к прибору-контролеру с подобранными параметрами тока и напряжения, необходимыми для зарядки аккумулятора.
  • Аккумулятор или целая батарея таких аккумуляторов накапливает заряд.
  • Специальный инвертор преобразует постоянный ток в переменный с напряжением в 220 В (если этот необходимо).

Такая череда приборов используются в схеме в том случае, когда планируется отдельные постоянные точки потребления или даже полностью весь дом запитать от солнечной энергии. Накопленная в аккумуляторе за день энергия может быть использована в пасмурные дни или в темное время суток. Применяются и более простые схемы, когда солнечные батареи выступают лишь вспомогательным источником питания, и накопление энергии не требуется. Панель в таком случае может быть непосредственно подключена к прибору-потребителю. Однако, этот вариант менее надежен, так как стабильность питания будет полностью зависеть от наличия солнца в данный момент.

Использование солнечных батарей для полного снабжения дома энергией актуально в регионах, где количество солнечных дней в  течение года преобладает. Этим обычно «славятся» южные регионы страны. В других условиях они чаще всего применяются в качестве дополнительных источников электроснабжения.

Три основных разновидности фотоэлектрических модулей

Модули солнечных батарей, из которых собирается панель, подразделяются на три типа:

монокристаллический;

— поликристаллический;

— аморфный (тонкопленочный).

От особенностей структурного строения пластин напрямую зависит эффективность конструкции, а также ее общая стоимость.

Монокристаллический и поликристаллический вариант солнечной батареи

Монокристаллические пластины изготавливаются из монокристаллов кремния, выращенных по методу Чохральского. Они отличаются высоким качеством и обладают неплохим (по меркам фотоэлементов) КПД, равным примерно 20÷22%. Из-за этого и стоимость их достаточно высока.

Солнечные лучи, попадая на монокристаллическую поверхность, способствуют возникновению направленного движения свободных электронов. Пластины с двух сторон подсоединены к шинам, которые затем подключаются к общей электрической цепи системы.

Высокий КПД этого типа пластин объясняется тем, что солнечные лучи равномерно рассеиваются по поверхности кристалла.

Поликристаллические фотоэлементы изготавливаются из полупроводника, имеющего поликристаллическую структуру. Именно этот тип батареи считается оптимальным для создания системы преобразования солнечной энергии. Стоимость элементов, а как следствие — и целых батарей получается ниже по сравнению с монокристаллическими приборами. Это обуславливается особенностями производства фотоэлементов, так как при их изготовлении применяются фрагменты, оставшиеся от монокристаллов.

Если сравнивать два этих типа изделий, то можно выделить следующие различия, выявленные тестированием независимых компаний:

  • Поликристаллические пластины отличаются по внешнему виду от монокристаллов, так как имеют неоднородный по цвету окрас поверхностей, с перемежением темных и светлых участков.

Внешнее отличие пластин монокристаллов от поликристаллов заключается в однородности цвета.

  • В процессе эксплуатации у всех фотоэлементов происходит постепенное снижение мощности. Так, после года работы у монокристаллов она снижается на 3%, а у поликристаллических элементов — на 2%.
  • Суммарное количество электроэнергии, выработанное монокристаллическим модулем, примерно на 30% выше, чем у поликристаллических элементов, при их одинаковой площади.
  • Стоимость поликристаллов на 10÷15 % ниже монокристаллических батарей.

Аморфные солнечные модули

Этот тип элементов представляет собой плотную гибкую пленку, значительно упрощающую процесс монтажа батарей.

На современном рынке представлены три поколения подобных фотоэлементов:

Гибкие пленочные фотоэлементы на основе аморфного кремния имеют ряд преимуществ и значительно удобнее в работе

  • Элементы первого поколения являются однопереходными. Они имеют низкий КПД — всего 5% и относительно небольшой срок эксплуатации — не более 10 лет.
  • Пленка второго поколения тоже однопереходного типа, но уровень КПД у нее повышен до 8%, увеличен и срок эксплуатации.
  • Тонкопленочные батареи третьего поколения обладают КПД до 12%, и обладают длительным сроком службы, составляя конкуренцию кристаллическим вариантам.

Несмотря на не выдающиеся характеристики, самыми популярными остаются однопереходные тонкопленочные модули второго поколения. Они доступны по цене и обладают приличной мощностью, которая вполне может конкурировать с кристаллическими вариантами батарей.

Сравнение солнечных фотоэлементов

Если сравнивать кристаллические и пленочные батареи, то у последних существует ряд существенных преимуществ, благодаря которым часто предпочтение отдается именно им:

  • Аморфные пленочные элементы лучше реагируют на изменение температуры, в частности, на ее повышение. В солнечные месяцы года этот тип батарей способен произвести большее количество энергии по сравнению с кристаллическими аналогами — те при нагреве способны потерять до 20% мощности.
  • Пленочные батареи продолжают выработку энергии даже при рассеянном солнечном свете, в отличие от кристаллов, которые не генерируют энергию в пасмурную погоду. При слабом или рассеянном свете аморфная пленка способна вырабатывать до 20% энергии от своих номинальных показатели. Не слишком много, но лучше, чем ничего.
  • Стоимость кристаллических панелей гораздо выше, чем пленочных. Причем цена на последние продолжает снижаться из-за активного наращивания объемов их производства.
  • Пленочные солнечные батареи имеют меньшее количество дефектов и уязвимых мест. Дело в том, что жёсткие пластины при формировании панели спаиваются между собой, а пленка устанавливается в корпус конструкции в целом виде.

Если подвести итоги и вывести их в таблицу, то сравнительные характеристики пленочных аморфных и жестких кристаллических солнечных фотоэлементов будут выглядеть следующим образом:

ПараметрыКристаллические панелиАморфные тонкопленочные батареи
КПД изделий9÷20%6÷12%
Выходное напряжение одного фотоэлементаОколо 0,5 ВОколо 1,7 В
Световой спектр максимальной чувствительностиБлиже к красному цвету, то есть для эффективной работы необходимо яркое солнце.Ближе к ультрафиолету, то есть восприимчивы и к рассеянному освещению.
ГибкостьХрупкие и ломкие, требуют обязательной жесткой основы и надежной защиты от механического воздействия.Гибкие, легко гнутся, не заламываются.
Надежность при эксплуатации в экстремальных условияхТребуют жесткой основы и надежной защиты от механического воздействия.Более устойчивы к механическим воздействиям, хотя тоже требуют защиты.
ДолговечностьПри должной защите, эксплуатируются длительное время, но с годами постепенно снижается эффективность работы изделий.Качественные изделия, выполненные с соблюдением технологии, выгорают на солнце на 4% за первые 4÷5 лет эксплуатации. Дешевые китайские аналоги могут подвести через 2÷3 года.
ВесТяжелые.Легкие.

Необходимо уточнить, что производятся и комбинированные варианты солнечных батарей, то есть состоящие из кристаллических и аморфных элементов. То есть используются по максимуму все преимущества обоих типов. Однако, стоимость подобных изделий весьма высока, поэтому они не настолько популярны, как упомянутые выше батареи.

Что влияет на эффективность солнечных батарей?

Чтобы не удивляться тому, что солнечные батареи работают с разной эффективностью в различные периоды, необходимо выделить факторы, которые влияют на КПД системы. Причем названные ниже моменты действуют на солнечные батареи всех типов, но с различной интенсивностью.

  • При повышении температуры производительность любых фотоэлементов панелей снижается.
  • При частичном затемнении, например, если солнце попадает только на часть панели, а какое-то количество элементов остается неосвещенным, выходное напряжение падает за счет потерь неосвещенных пластин.
  • Панели, оснащенные линзами для концентрирования излучения, становятся совершенно неэффективными в облачную погоду, так как пропадает эффект фокусирования потока света.
  • Для достижения высокой эффективности работы солнечной батареи необходим правильный подбор сопротивления нагрузки. Поэтому панели подключаются не напрямую к приборам или аккумулятору, а через управляющий системой контролер, который обеспечит оптимальный режим функционирования батареи.

Недостатки солнечных батарей

У солнечных батарей существует ряд недостатков, узнав о которых многие хозяева жилья сразу отказываются от затеи их приобретения и установки.

Действительно мощная, эффективная солнечная батарея потребует немалой полностью открытой для солнечных лучей площади.

  • Для получения достаточного количества энергии необходимо установить весьма большое количество батарей довольно больших размеров. Понятно, что для их размещения потребуются большие площади. Многие собственники частных домов используют для их монтажа солнечную сторону крыши.

Суммарные показатели емкости блока аккумуляторов должны соответствовать мощности солнечных батарей, поэтому количество и тип АКБ необходимо подобрать правильно.

  • Нельзя забывать, что батарея будет работать эффективно, только если ее лицевая сторона будет подвергаться периодической очистке от насевшей пыли, грязи, разводов высохшей дождевой воды. А это значит, что к поверхности необходимо обеспечить удобный и легкий доступ.
  • Солнечные батареи недостаточно эффективно функционируют в сумерках и совершенно не работают в ночные часы. Чтобы использовать энергию от них в любое время суток необходимо подключение к нескольким аккумуляторам, которые за солнечный период накапливают энергию.
  • Для большого количества аккумуляторов, если система планируется в качестве основного источника энергии, может потребоваться отдельное помещение.

«Накопителем» выработанной электрической энергии может быть целая батарея соединенных определенным образом аккумуляторов. Это потребует немало места. Да и стоимость аккумуляторов тоже может быть весьма значительной.

  • Солнечная энергия считается экологически чистой, однако сами пластины фотоэлементов содержат в себе такие токсичные вещества, как кадмий, свинец, мышьяк, галлий и т.п. При нагревании конструкции данные вещества могут выделяться не только в окружающую среду, но и проникать в помещения дома, если батареи установлены на крыше или балконе дома. Оптимальным вариантом будет установить систему в отдалении от жилых строений.

Солнечные батареи на поворотном механизме, постоянно поддерживающим поверхность в фокусе солнечного света

  • При установке батарей на открытой площадке, для более высокой эффективности их работы, систему часто снабжают специальным фотоэлементом, реагирующим на положение Солнца, и поворотным механизмом, который будет поворачивать их вслед за движением светила. Эффективность повышается, но зато возрастает сложность системы и стоимость реализации проекта.
  • Пока что не приходится говорить о высокой эффективности работы подобных систем. Их КПД составляет в самом лучшем случае 20%, остальные 80% воспринятой поверхностью солнечной энергии уходят на нагрев самой батареи, средняя температура которой может достигать 55÷60 градусов. Как уже говорилось выше, при нагреве фотоэлементов, эффективность их работы падает.
  • Чтобы предотвратить перегревание батарей, применяют те или иные системы принудительного охлаждения. Например, устанавливаются вентиляторы или насосы, перекачивающие хладагент. Понятно, что такие приборы также требуют электроэнергии, а также периодического обслуживания. Кроме того, они могут значительно снизить надежность работы всей конструкции. Ну а проблема эффективного пассивного охлаждения батарей пока не решается.

Как собрать солнечную батарею в домашних условиях?

Если после изучения представленной выше информации желание заняться изготовлением солнечной батареи не пропало, можно поэкспериментировать, создав и проверив собственное творение. Далее будет подробно рассмотрена сборка панели из монокристаллических пластин.

Монокристаллическая пластина 78×156 мм с двумя токосъемными дорожками на лицевой стороне. Симметрично им, на тыльной стороне пластины линии припаивания шин обозначены фигурными контактными окошками.

В показанном примере домашний мастер собирает панель габаритами 750×960 мм, состоящую из 36 жёстких монокристаллических пластин размером мм. Пластины устанавливаются в четыре ряда, по 9 фотоэлементов в каждом. Между фотоэлементами выдерживается зазор порядка 10÷12 миллиметров.

Солнечные батареи, установлены на балконном ограждении, а также закреплены к его остеклению. Такой монтаж будет актуален, если балкон находится на солнечной стороне дома. Красной рамкой выделена панель, монтаж которой будет показан.

ИллюстрацияКраткое описание выполняемых операций
Для работы потребуются, прежде всего, сами пластины. Мастер рекомендует приобретать их с запасом, так как они могут иметь разные параметры выходного напряжения, а из них необходимо будет выбрать 36 штук, имеющих наиболее близкие друг к другу показатели.
Шина — это медная луженая лента, то есть уже покрытая оловом, что упрощает ее пайку. Потребуется порядка 10 метров узкой шины шириной в 1,6 мм и 2 метра широкой, шириной в 5 мм.
Для электромонтажных работ необходимо подготовить обычный паяльник на 40 Вт. флюс для пайки — это канифоль, растворенная в спирте, спирт для обезжиривания поверхностей под пайку и их последующей очистки от остатков флюса, ватные диски и палочки.
В качестве основы для монтажа всего модуля в данном случае используется акриловое стекло толщиной 5 мм. Для последующей герметизации фотоэлементов мастер решил использовать прочную бесцветная прозрачная поливинилхлоридную пленку ORACAL®751, которая часто применяется для закрепления рекламы на транспортных средствах.
Несколько слов о том, почему выбрана ширина шины именно 1,6 мм.
Металл имеет свойство при нагревании расширяться, а при остывании, соответственно, сжиматься. На солнечной батарее этот процесс будет происходить постоянно, то есть днем припаянные шины будут увеличиваться в размерах, а ночью — наоборот, что не особо полезно для конструкции.
На опыте мастер испытал ленту шириной в 2 мм, и все-таки остановил свой выбор именно на ширине 1,6 мм. По токопроводящим качествам эти шины не особо отличаются между собой, а более узкая все же меньше повержена линейной деформации.
Подготовив все необходимое, имеет смысл в первую очередь произвести сортировку пластин.
Как говорилось выше, несмотря на то, что это одна модель, они зачастую могут иметь разные показатели в практической работе. А для гармоничной работы батареи значения вырабатываемого напряжения должны быть максимально близкими друг к другу. Например, в данном случае при проведении проверки обнаружилось, что фотоэлементы в равных условиях (при искусственном освещении) могут вырабатывать от 0,19 до 0,35 вольт.
Лучше, если в одной панели будут собраны элементы, имеющие максимально близкие значения, скажем, от 0,30 до 0,33 вольт. Если в комплексе будет установлен один или два элемента, значительно отличающиеся по выходному напряжению, то они будут создавать никому не нужное сопротивление, и станут перегреваться.
Таким образом, отбраковываются пластины, явно выпадающие из общей массы.
При монтаже пластин между ними будет оставляться зазор в 10÷12 мм. Он нужен для того, чтобы пленка, фиксирующая элементы на акриловом стекле, удерживала их со всех сторон.
Далее, необходимо уложить на столе две пластины на расстоянии в 10 мм, и по ним замерить, какой длины необходимо нарезать узкие шины.
Как можно видеть на внешней стороне пластин для скрепления предусмотрены две металлические токосъемные полосы, а на обратной ее стороне места фиксации указаны точечно, окошками.
На лицевой стороне пластины от ее верхнего края необходимо отступить примерно 3 мм.
На обратной стороне второй панели шина также должна не доходить до нижнего края на эти же 2÷3 мм.
После определения длины одной соединительной шины, остальные соединительные элементы отмеряются по ней. Для каждых двух пластин потребуется по два отрезка шины, то есть всего нужно 72 штуки.
В нарезанном виде шины выглядят, как показано на фото. Вовсе не обязательно заготавливать сразу все отрезки — их можно нарезать по ходу работы. Однако если они все-таки будут заготовлены все сразу, то рекомендовано их собрать и сцепить резинкой. Так они не потеряются, и не будут мешаться на столе.
Сначала шины припаиваются к лицевой стороне всех пластин.
Но перед началом пайки металлические токосъемные полосы на пластинах необходимо подготовить, обезжирив спиртом. Для этой работы удобно использовать ватные палочки — их обмакивают в спирт и проходятся по полоске.
Этот процесс необходим для повышения качества пайки.
Следующим подготовительным этапом идет нанесение на очищенные спиртом полоски канифольного флюса.
Лучше, если он будет налит в эластичную емкость в виде маркера (клеевого карандаша) с мягким наконечником. Так будет легче работать, при необходимости выдавливая и распределяя необходимое количество состава.
Следующим шагом идет припаивание шин к внешней стороне пластин.
Шина укладывается на металлическую контактную полоску и выравнивается. Далее, придерживая бо́льшую часть шины, аккуратно прижав ее к полосе, ее верхнюю сторону фиксируют паяльником на 20÷30 мм по длине.
Дополнительный припой при этом не используется – вполне достаточно слоя лужения на самой шине.
Теперь она закреплена и не сможет сдвинуться, поэтому ее оставшуюся длинную сторону закрепить на поверхности будет совсем просто.
Для этого пластину необходимо повернуть к себе противоположной стороной, так чтобы длинная часть шины оказалась под рукой.
Придерживая шину и слегка ее натягивая, по ней аккуратно проводят паяльником, следя за тем, чтобы он не соскользнул в сторону. Луженая лента хорошо припаивается к правильно подготовленной поверхности — достаточно один раз без спешки провести по ней хорошо разогретым паяльником.
Если на ленте останутся заусеницы, то их сразу же необходимо загладить, так как эта сторона пластин должна быть прижата к акриловому стеклу.
Припаяв обе ленты к пластине, их необходимо протереть спиртом с помощью ватной палочки или диска. Необходимо удалить с поверхности весь оставшийся флюс.
Таким же образом последовательно подготавливаются все 36 пластин, или же только 9 фотоэлементов, чтобы собрать одну из четырех полос солнечной панели.
Здесь каждый мастер поступает так, как ему будет удобнее.
Далее будет рассмотрена сборка подготовленных фотоэлементов в одну полосу. Таким же способом производится и соединение остальных трех полос солнечной панели.
Вначале берется пластина, которая будет первой в полосе.
Она укладывается на стол лицевой стороной вниз, вместе с припаянными к ней шинами. Затем полосы под пайку, выделенные на обратной стороне пластины контактными окошками, обрабатывается спиртом, а потом флюсом.
Далее, отступив от края примерно 3 мм по линии, проходящей через окошки, укладывается отрезок шины, и по тому же способу, что и с внешней стороны, припаивается к поверхности.
Свободные концы шин должны расположиться в противоположном направлении относительно припаянных к лицевой поверхности – они будут нужны при коммутации всего ряда элементов в общую батарею широкими шинами.
Теперь необходимо соединить между собой первую и вторую пластины ряда. Для этого концы шин, припаянных к лицевой стороне первой пластины, необходимо вывести на тыльную сторону второй пластины.
Пластины при этом размещаются параллельно друг другу на установленном расстоянии (10 мм). Для удобства можно на рабочем столе заранее выполнить разметку, то есть сделать своеобразный шаблон взаимного расположения пластин.
Точки припаивания контактов обрабатываются спиртом, и затем на них наносится флюс.
Теперь можно осуществить припаивание шин.
Для этого по ним также аккуратно, не торопясь, проводят разогретым паяльником. После окончания пайки обеих шин, их также необходимо протереть спиртом для удаления оставшегося флюса.
Далее, таким же образом коммутируется третья и все последующие пластины ряда.
В результате должно получиться четыре полосы по 9 фотоэлементов, соединенных так, как было показано на иллюстрациях.
Готовые, спаянные ряды фотоэлементов поочередно укладываются на заранее подготовленное акриловое стекло необходимого размера. От краев элементов до края стекла должно быть выдержано расстояние в 50÷60 мм. На стекле ряды временно фиксируются короткими полосками прозрачного скотча.
«Золотое правило» последовательной коммутации источников питания постоянного тока: плюс предыдущего элемента соединен с минусом последующего – и так далее.
В рядах это правило соблюдено. Теперь очень важно его не нарушить и при укладке рядов в батарею.
Так, выступающие слева отрезки шин первого и третьего ряда должны быть припаяны на внешней стороне панели, которая в данном случае повернута к акриловой поверхности. Во втором и четвертом ряду должны выступать концы шин, зафиксированные на тыльной светлой стороне пластин. Если допустить ошибку, то последовательное соединение нарушится, и батарея работать не будет.
В результате конструкция уложенной панели должна будет выглядеть следующим образом.
Когда все ряды будут закреплены на стекле скотчем, их необходимо объединить в одну систему.
Электрическое соединение осуществляется по представленной схеме.
В результате сверху окажется «плюс», снизу «минус».
В качестве соединительных элементов используется широкие шины – это хорошо показано на схеме выше. К ним припаиваются выступающие концы тонких шин.
Излишки после припаивания следует откусить кусачками.
На этой фото хорошо показана крайняя точка коммутации шин.
Закончив работу, панель необходимо проверить на работоспособность с помощью тестера, переключив его на вольтметр и установив щупы на плюс и минус.
Проверку панели можно сначала произвести на рабочем столе – больших показателей не будет, но собранная панель продемонстрирует, что она «живая».
А затем можно провести проверку, вынеся батарею на солнце.
К крайним плюсовой и минусовой шинам закреплены щупы мультитестера.
Даже при облачной погоде на холостом ходу батарея выдает 19,4 вольт — это говорит о правильности соединения панелей.
Солнца на момент проверки не было, и ток невелик, всего около 0,5 ампера. Но даже в пасмурную погоду батарея вырабатывает около 10 ватт энергии.
Параллельно рекомендуется проверить пластины на перегрев — это несложно прочувствовать тыльной стороной ладони.
Если отдельные пластины на общем фоне явно перегреваются, то их желательно сразу же заменить – это пока сделать несложно.
Если батарея работает нормально, то можно ее окончательно герметизировать — закатывать в пленку.
Эксплуатационный срок этой пленки семь лет, но как показывает практика, она отлично функционирует и дольше.
Пленка имеет клеевой слой, закрытый защитной подложкой, которая снимается по мере наклеивания покрытия на фотоэлементы и акриловое стекло.
Первое, что необходимо сделать — это разложить пленку сверху конструкции и выровнять край, от которого начнется ее наклеивание. От того, насколько будет выровнен край, зависит качество приклеивания всего полотна.
Должна быть достигнута полная герметизация, без складок и пустот, так как пленка предназначена для надежной защиты фотоэлементов от любых внешних воздействий.
Далее, необходимо аккуратно отделить защитный слой от пленки по всему краю, примерно на 40 мм, сразу закрепив ее на стекле.
Эта операция проводится очень аккуратно, при приклеивании пленка разравнивается и разглаживается.
Здесь необходимо помнить, что отклеить и выровнять определенный участок пленки — уже не получится, поэтому необходимо делать работу качественно сразу.
Пленку нельзя натягивать, но в то же время она и не должна собираться складками.
Защитная подложка подгибается вниз и по мере приклеивания постепенно снимается. Освободив 20÷30 мм пленки, ее приглаживают к фотоэлементам и просветам между ними, то есть к акриловому стеклу.
Процесс закатывания батареи в пленку — длительный и кропотливый, поэтому необходимо набраться терпения и выполнять его, не торопясь.
Если пленка все-таки замялась или ушла в сторону, ее нельзя отклеивать, так как повредятся фотоэлементы. В этом случае необходимо вырезать и наклеить сверху уже закрепленной пленки дополнительный фрагмент.
Главное — закрыть всю поверхность батареи. На этой иллюстрации показан закатанный в пленку край панели. Хорошо видно, что идеальная гладкость не требуется, главное — плотное прилегание пленки по всей площади.
Когда пленка будет наклеена, можно проводить испытания готовой панели.
Для этого батарею необходимо вынести на солнце и снова подключить к ней тестер.
Как можно видеть, батарея выдает напряжение на выходах почти 20 вольт.
Затем проверяется ток короткого замыкания — он составил 3.94 ампер. А это уже, ни много, ни мало – почти 80 ватт.
Для проверки под нагрузкой к батарее через амперметр была подключена лампочка на 24 В.
Итог на фотографии – горит хоть и не в полный накал, но достаточно ярко.

Многие мастера, кроме стекла и пленки, используют еще и обрамление батареи, одевая ее в жесткую раму. Это придает конструкции необходимую прочность и повышает ее надежность.

Если планируется собрать и использовать несколько солнечных батарей, то их соединяют или последовательно — для увеличения напряжения на выходе, или параллельно – так можно добиться более высоких показателей тока и суммарной мощности

Комплекс панелей через контроллер подключается к аккумулятору — накопителю энергии, а уже от него идет распределение на точки потребления, напрямую или через инвертор.

*  *  *  *  *  *  *

Итак, как можно видеть из представленной информации, батарею вполне можно собрать своими руками. Потребуется наличие некоторых знаний электротехники и монтажа, усидчивость и внимательность.

Другое дело — что предварительно стоить очень тщательно взвесить ожидаемый эффект от батареи и стоимость комплектующих и всего необходимого для системы оборудования. Насколько система получится рентабельной, тем более с учетом местных климатических условий? Не превратится ли ее создание просто в «игрушку» для деятельного мужчины среднего возраста?

Возможно, некоторые вопросы по этому поводу снимет размещенный ниже видеосюжет:

Видео: Основные ошибки, допускаемые начинающими при планировании создания домашних солнечных электростанций

stroyday.ru

Сделай сам: солнечная батарея своими руками

Сегодня у нас новая полезная самоделка для дома или дачи: солнечная батарея с USB выходом для зарядки мобильного телефона своими руками.

Здравствуйте. Сегодня я хочу рассказать как из корпуса от экрана не рабочего ноутбука  и нескольких солнечных панелей и автомобильного  адаптера для автомобиля  собрать зарядку для мобильного телефона, планшета.
Экран я вытащил из корпуса и приклеил туда мягкую подложку, так как фольга  оставшаяся может замкнуть. Панельки я взял размером 11 см  на 6 см напряжением 6 вольт  и мощностью  1  ватт — они уже готовые, панельки я спаял по парам последовательно,  чтобы получилось 12  вольт.
Всего в корпус поместилось 10  панелек, получилось 12  вольт  10 ватт, заявленный ток этих панелек 200 ма значит, получилось 2000 ма.
Автомобильный  адаптер я  разобрал и припаял его на выход  панелек, поставил на солнце и лампочка на адаптере загорелась.
Подключить  надо  сначала  кусок провода с УСБ   чтобы проверить напряжение оно должно быть чуть больше 5 вольт, иначе можно спалить телефон.
На другом конце корпуса можно сделать выход 12  вольт обязательно круглый  не УСБ.  Этой  зарядкой можно заряжать POWER BANK для  телефона.

Автор статьи “Сделай сам: солнечная батарея своими руками”  Jurei-678

Смотрите так же:

Jurei-678

Привет всем ! Я  занимаюсь разработкой, дизайном и  изготовлением  светодиодных  светильников  для  дома, дачи и  растений. Мои  светильники  для растений  трудятся  в  Норвегии, России, и Прибалтике. Так  же могу  по Вашим эскизам  изготовить любой  светильник  из  металла,пластмассы  или дерева.  Стаж  светодиодного  творчества   5 лет. Мой  скайп  juri-1958.  Почта  [email protected].

Новые самоделки автора Jurei-678 (Смотреть все)

samodelka.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
