Солнечные батареи: все про альтернативный источник энергии — solar-energ.ru. Солнечная батарея своими руками: как сделать в домашних условиях

Человечество в целях заботы об экологии и экономии денежных средств начало использовать альтернативные источники энергии, к которым, в частности, принадлежат солнечные батареи. Покупка такого удовольствия обойдется довольно дорого, но не составляет сложности сделать данное устройство своими руками. Поэтому вам не помешает узнать, как самому сделать солнечную батарею. Об этом и пойдет речь в нашей статье.

Устройство и принципы работы

Солнечные батареи — устройства, генерирующие электроэнергию с помощью фотоэлементов.

Прежде чем говорить о том, как сделать солнечную батарею своими руками, необходимо понять устройство и принципы ее работы. Солнечная батарея включает в себя фотоэлементы, соединенные последовательно и параллельно, аккумулятор, накапливающий электроэнергию, инвертор, преобразующий постоянный ток в переменный и контроллер, следящий за зарядкой и разрядкой аккумулятора.

Как правило, фотоэлементы изготавливают из кремния, но его очистка обходится дорого, поэтому в последнее время начали использовать такие элементы, как индий, медь, селен.

Каждый фотоэлемент является отдельной ячейкой, генерирующей электроэнергию. Ячейки сцеплены между собой и образуют единое поле, от площади которого зависит мощность батареи. То есть, чем больше фотоэлементов, тем больше электроэнергии генерируется.

Для того чтобы изготовить солнечную панель своими руками в домашних условиях, необходимо понимать сущность такого явления, как фотоэффект. Фотоэлемент – кремниевая пластинка, при попадании света на которую с последнего энергетического уровня атомов кремния выбивается электрон. Передвижение потока таких электронов вырабатывает постоянный ток, который впоследствии преобразуется в переменный. В этом и заключается явление фотоэффекта.

Преимущества

Солнечные батареи имеют следующие преимущества:

  • безвредность для экологии;
  • долговечность;
  • бесшумная работа;
  • легкость изготовления и монтажа;
  • независимость поставки электричества от распределительной сети;
  • неподвижность частей устройства;
  • незначительные финансовые затраты;
  • небольшой вес;
  • работа без механических преобразователей.

Разновидности

Солнечные батареи подразделяются на следующие виды.

Кремниевые

Кремний — самый популярный материал для батарей.

Кремниевые батареи также делятся на:

  1. Монокристаллические: для производства таких батарей используется очень чистый кремний.
  2. Поликристаллические (дешевле монокристаллических): поликристаллы получают постепенным охлаждением кремния.

Пленочные

Такие батареи подразделяются на следующие виды:

  1. На основе теллурида кадмия (КПД 10%): кадмий обладает высоким коэффициентом светопоглощения, что и позволяет использовать его в производстве батарей.
  2. На основе селенида меди — индия: КПД выше, чем у предыдущих.
  3. Полимерные.

Солнечные батареи из полимеров начали изготавливать относительно недавно, обычно для этого используют фуреллены, полифенилен и др. Пленки из полимеров очень тонкие, порядка 100 нм. Несмотря на КПД 5%, батареи из полимеров имеют свои преимущества: дешевизна материала, экологичность, эластичность.

Аморфные

КПД аморфных батарей составляет 5%. Такие панели изготавливаются из силана (кремневодорода) по принципу пленочных батарей, поэтому их можно отнести, как к кремниевым, так и к пленочным. Аморфные батареи эластичны, генерируют электричество даже в непогоду, поглощают свет лучше других панелей.

Материалы

Для изготовления солнечной батареи потребуются следующие материалы:

  • фотоячейки;
  • алюминиевые уголки;
  • диоды Шоттки;
  • силиконовые герметики;
  • проводники;
  • крепежные винты и метизы;
  • поликарбонатный лист/оргстекло;
  • паяльное оборудование.

Эти материалы обязательны для того, чтобы сделать солнечную батарею своими руками.

Выбор фотоэлементов

Чтобы сделать солнечную батарею для дома своими руками, следует правильно подобрать фотоэлементы. Последние подразделяются на монокристаллические, поликристаллические и аморфные.

КПД первых составляет 13%, но такие фотоэлементы малоэффективны в непогоду, внешне представляют собой ярко-синие квадраты. Поликристаллические фотоэлементы способны генерировать электроэнергию даже в непогоду, хотя их КПД всего лишь 9%, внешне темнее монокристаллических и срезаны по краям. Аморфные фотоячейки изготавливаются из гибкого кремния, их КПД составляет 10%, работоспособность не зависит от погодных условий, но изготовление таких ячеек слишком затратное, поэтому их редко используют.

Если вы планируете применять генерируемую фотоэлементами электроэнергию на даче, то советуем собрать солнечную батарею своими руками из поликристаллических ячеек, так как их КПД достаточно для ваших целей.

Следует покупать фотоячейки одной марки, так как фотоэлементы нескольких марок могут сильно отличаться — это может стать причиной возникновения проблем со сборкой батареи и ее функционированием. Следует помнить, что количество производимой ячейкой энергии прямо пропорционально ее размеру, то есть чем крупнее фотоячейка, тем больше электроэнергии она производит; напряжение ячейки зависит от ее типа, а никак не от размера.

Количество производимого тока определяется габаритами самого маленького фотоэлемента, поэтому следует покупать фотоячейки одинакового размера. Конечно же, не стоит приобретать дешевую продукцию, ведь это значит, что она не прошла проверку. Также не следует покупать фотоэлементы, покрытые воском (многие производители покрывают фотоячейки воском для сохранности продукции при перевозке): при его удалении можно испортить фотоэлемент.

Расчеты и проект

Устройство солнечной панели своими руками — несложная задача, главное, подойти к ее выполнению ответственно. Чтобы изготовить солнечную панель своими руками, следует подсчитать дневное потребление электроэнергии, затем узнать среднесуточное солнечное время в вашей местности и рассчитать нужную мощность. Таким образом, станет понятно, сколько ячеек и какого размера нужно приобрести. Ведь как было сказано выше, генерируемый ячейкой ток зависит от ее габаритов.

Зная необходимый размер ячеек и их количество, нужно рассчитать габариты и вес панели, после чего необходимо выяснить выдержит ли кровля или другое место, куда планируется установка солнечной батареи, задумываемую конструкцию.

Устанавливая панель, следует не только выбрать самое солнечное место, но и постараться закрепить ее под прямым углом к солнечным лучам.

Этапы работы

Корпус

Прежде чем начать делать солнечную панель своими руками, необходимо соорудить для нее каркас. Он защищает батарею от повреждений, влаги и пыли.

Корпус собирается из влагостойкого материала: фанеры, покрытой влагоотталкивающим средством, или алюминиевых уголков, к которым силиконовым герметиком приклеивается оргстекло или поликарбонат.

При этом нужно соблюдать отступы между элементами (3-4 мм), так как необходимо учитывать расширение материала при повышении температуры.

Пайка элементов

Фотоэлементы выкладываются на лицевую сторону прозрачной поверхности, так, чтобы расстояние между ними со всех сторон было 5 мм: таким образом учитывается возможное расширение фотоячеек при повышении температуры.

Фиксируются преобразователи, имеющие два полюса: положительный и отрицательный. Если вы хотите увеличить напряжение, соединяйте элементы последовательно, если ток — параллельно.

Во избежание разрядки аккумулятора ночью, в единую цепь, состоящую из всех необходимых деталей, включают диод Шоттки, подсоединяя его к плюсовому проводнику. Затем все элементы спаивают между собой.

Сборка

В готовый каркас размещаются спаянные преобразователи, на фотоячейки наносится силикон — все это накрывается слоем из ДВП, закрывается крышкой, а места соединений деталей обрабатываются герметиком.

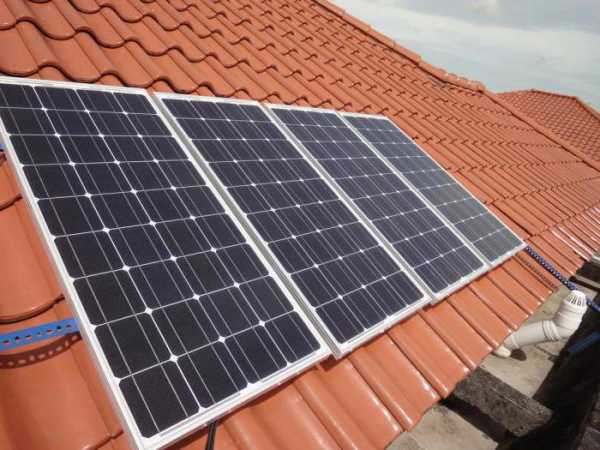

Даже городской житель может сделать и разместить солнечную батарею на балконе своими руками. Желательно, чтобы балкон был застеклен и утеплен.
Вот мы и разобрали, как сделать солнечную батарею в домашних условиях, оказалось, это совсем несложно.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

  • 2 «крокодильчика»;
  • медная фольга;
  • мультиметр;
  • соль;
  • пустая пластиковая бутылка без горлышка;
  • электрическая печь;
  • дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки. Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом.

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Видео

Как сделать солнечные батареи своими руками – видео урок.

solar-energ.ru

Как сделать солнечную батарею своими руками: пошаговая инструкция

Экология потребления. Наука и техника: Всем известно, что солнечная батарея преобразует энергию солнца в электрическую энергию. И существует целая индустрия по производству таких элементов на огромных фабриках. Я же предлагаю вам выполнить свою собственную солнечную батарею из легкодоступных материалов.

Всем известно, что солнечная батарея преобразует энергию солнца в электрическую энергию. И существует целая индустрия по производству таких элементов на огромных фабриках. Я же предлагаю вам выполнить свою собственную солнечную батарею из легкодоступных материалов.


Составные части солнечной батареи

Главным элементом нашей с вами солнечной батареи будут две медные пластинки. Ведь, как известно, окись меди стала первым элементом, в котором ученые открыли фотоэлектрический эффект.

Итак, для успешной реализации нашего скромного проекта понадобится:

1. Медный лист. На самом деле целый лист нам не нужен, а вполне хватит небольших квадратных (или прямоугольных) кусков по 5 см.

2. Пару зажимов типа крокодил.

3. Микроамперметр (чтобы понять величину генерируемого тока).

4. Электрическая печка. Она необходима для того чтобы окислить одну из наших пластин.

5. Прозрачная емкость. Вполне подойдет обычная пластиковая бутыль из-под минеральной воды.

6. Поваренная соль.

7. Обычная горячая вода.

8. Небольшой кусок наждачной бумаги, чтобы очистить наши медные пластины от оксидной пленки.

Как только все необходимое подготовлено, можно приступать к самому важному этапу.

Готовим пластины

Итак, первым делом берем одну пластину и промываем ее для удаления всех жиров с ее поверхности. После этого с помощью наждачной бумаги счищаем пленку окиси и уже очищенную планку кладем на включенную электрическую горелку.

После этого включаем ее и наблюдаем, как она раскаляет и изменяет нашу с вами пластину.

Как только медная пластина полностью приобретёт черный цвет подержите ее еще как минимум сорок минут на раскаленной плите. После этого выключите плитку и подождите пока полностью не остынет ваша «прожаренная» медь.

Из-за того что скорость остывания медной пластины и оксидной пленки будет разной большая часть черного налета отойдет самостоятельно.

После того как пластина остыла, возьмите ее и аккуратно смойте черную пленку под водой.

Важно. При этом не следует отдирать оставшиеся черные области или же каким-либо образом сгибать. Это нужно для того, чтобы остался неповрежденным слой меди.

После этого берем наши пластины и аккуратно помещаем в подготовленную емкость, а к краям прикрепляем наши крокодильчики с припаянными проводами. Причем нетронутый кусок меди соединяем с минусом, а обработанный к плюсу.

Затем готовим солевой раствор, а именно растворяем несколько ложек соли в воде и эту жидкость заливаем в емкость.

Теперь проверяем работоспособность нашей с вами конструкции путем подключения к микроамперметру.

Как вы видите установка вполне рабочая. В тени микроамперметр показал примерно 20 мкА. А вот на солнце прибор аж зашкалил. Поэтому лишь могу сказать, что на солнце такая установка выдает явно больше 100 мкА.

Конечно, от такой установки вы не сможете даже лампочку зажечь, но сделав такую установку со своим ребенком, вы сможете подогреть его интерес к изучению, например, физики. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru

все про альтернативный источник энергии — solar-energ.ru. Как сделать солнечную батарею из простых подручных средств

Иногда сделать своими руками солнечную батарею бывает необходимо. Мы расскажем, как, из чего и для каких целей можно использовать самодельную СБ.

Людей, которые бы желали жить в экологически чистом месте, вдали от шума цивилизации, становится все больше. Развитая промышленность загрязняет воздух и окружающую среду и вызывает распространение многих болезней, ослабляя иммунитет. Но отъезд подальше от города имеет некоторые сложности, в первую очередь это связано с отсутствием электроснабжения некоторых участков. Жить же в наше время без электричества практически невозможно. На Западе данная проблема решается установкой ветрогенератора, но этот способ имеет свои сложности. В первую очередь дело в дороговизне оборудования. К тому же, чтоб обеспечить целый дом, потребуется не один, а как минимум несколько генераторов. Одним из самых эффективных способов обеспечения электроэнергии дома считается использование солнечных батарей. Небольшую солнечную батарею можно построить своими руками, ведь заводские варианты не дешевы.

Узнаем, как сделать солнечную батарею

Основные элементы: где достать

По сути, солнечная батарея представляет собой контейнер, в котором располагают массив элементов, преобразующих энергию Солнца в электричество. Мы не зря употребили слово «массив». Дело в том, что чтобы обеспечить даже самый маленький домик энергией, элементов должно быть достаточно много.

А так как эти элементы имеют весьма хрупкую структуру, контейнер должен обеспечить их механическую защиту. Кроме того, в контейнере все элементы объединяются в один. Принцип работы батареи не сложен. Поэтому сделать ее можно и самостоятельно.

Для этого все-таки надо изучить теоретическую часть, так как солнечные батареи мало кто делает самостоятельно. Отсюда, кстати, и мнение, что сделать их сложно. Но на самом деле это не так. Основные выводы, полученные после изучения материала о создании данного источника электроэнергии, следующие:

  1. Самое главное – приобрести солнечные элементы, и желательно по доступной цене.
  2. Можно использовать бывшие в употреблении запчасти, ввиду высокой стоимости новых.
  3. Купить пластины, которые обладают небольшими повреждениями, можно на аукционах или по рекламе.

Таким образом, на солнечных элементах вполне можно сэкономить. А уж сделать своими руками контейнер не составит трудности.

Солнечные элементы

Принцип работы

Если вы раньше особо не вникали в вопрос, как сделать солнечную батарею, то в первую очередь следует понять принцип ее работы. Если понять принцип, как она работает, то и вопрос, как ее сделать своими руками, не поставит вас в тупик. На самом деле ее конструкция вполне проста.

Как мы писали выше, солнечная батарея (СБ) — это некоторое количество фотоэлектрических преобразователей энергии, сделанных из кремния для генерации постоянного тока. Все элементы соединены и установлены в контейнере.

Преобразователи бывают трёх видов:

  • монокристаллические;
  • поликристаллические;
  • аморфные или тонкопленочные.

Фотоэлектрический эффект представляет собой следующее: свет от Солнца падает на фотоэлементы, после чего выбивает свободные электроны с последних орбит каждого атома кремниевой пластины. Свободные электроны начинают перемещаться между электродами, тем самым вырабатывая постоянный ток. Постоянный ток, в свою очередь, преобразовывается в переменный, которым и будет оснащаться здание.

схема преобразования солнечной энергии в элементах

Как правильно подобрать фотоэлемент

Так как фотоэлементы бывают аморфные, поликристаллические и монокристаллические, можно выбрать один из этих трех вариантов. Желательно это сделать до начала проектной работы. Рассмотрим основные характеристики каждого из видов.

  1. Монокристаллические имеют КПД 12-14%, но являются самыми чувствительными к лучам света. Если в вашей местности солнечных дней не так много, лучше этот вариант не рассматривать. Небольшая облачность способна существенно снизить КПД. Срок эксплуатации составляет 30 лет.
  2. Аморфные в своем составе имеют гибкий кремень. Их КПД составляет около 10%. Их производительность электричества не снижается даже в плохих погодных условиях. Однако они очень дороги, да и достать их бывает непросто.
  3. Поликристаллические имеют КПД до 9%. Они весьма доступны, их производительность не зависит от облачности, но срок эксплуатации меньше на треть – до 20 лет.

В специализированных магазинах можно найти любой из этих вариантов. Если же вы хотите немного сэкономить, выбирайте второй сорт. Эти элементы будут иметь небольшие дефекты, но на работе прибора это не скажется. Иногда цена на б. у. части ниже в 2-3 раза, что позволяет сэкономить должным образом, делая работу самостоятельно.

Как расположить для улучшения КПД

Так как КПД зависит в первую очередь от света, при выборе места под ваше устройство необходимо пользоваться следующим принципом: установку стоит проводить как можно выше. Именно поэтому устройства располагают чаще всего на крыше здания. Однако иногда бывает так, что дом при строительстве не рассчитан на больший вес, а данный способ получения электричества требует более крепких перекрытий. Тогда следует выбирать место на земле, которое в течение дня постоянно освещено.

Как расположить солнечную батарею

Что же касается угла падения лучей, то установку лучше ставить так, чтоб они падали перпендикулярно. В современных заводских установках владелец может корректировать угол наклона платформы. Сделать же это в самодельных вариантах не просто.

Угол наклона определяется как географическим месторасположением участка, так и уровнем солнцестояния на местности.

Самостоятельная работа

как сделать солнечную батарею

Сразу хочется сказать – не особо надейтесь, что сможете сами построить устройство, которое полностью покроет все расходы дома, и обеспечит здание электричеством в 220 Вольт. Размеры такой установки были бы огромны, ведь одна пластина генерирует электрический ток с напряжением всего 0,5 В. Оптимально для самоделки – номинальное напряжение в 18 вольт. На этот показатель мы и будем ориентироваться, рассчитывая необходимое количество фотоэлементов для батареи.

Важно: Корпус устройства представляет простой неглубокий ящик. Бортики лучше сделать как можно меньше, чтобы они не создавали тень. Материалом для него может быть фанера и рейки.

Бортики для лучшего крепления садим на клей и привинчиваем саморезами. Чтобы блоки было проще спаять, ящик делим на две части с помощью планки, зафиксированной по центру ящика.

Собираем каркас для фотоэлементов

каркас для фотоэлементов солнечной батареи из профиля

Защитная рамка или каркас – важнейшая часть устройства. Для ее создания в домашних условиях можно использовать алюминиевые уголки 30х30 мм или деревянные бруски.

Если вы решили использовать металлический профиль, фаска снимается напильником под углом 45 градусов. После того, как все части каркаса выпилены, они соединяются с помощью уголков. Защитное стекло приклеивается на готовый каркас с помощью силикона.

Важно: Функцию подложек могут выполнять два вырезанных куска ДВП. На них и будут крепиться солнечные элементы. Вместо ДВП можно использовать любой тонкий материал, обладающий жесткостью и не проводящий электрический ток.

Как соединять пластины

Чтобы правильно соединить пластины, надо знать некоторые принципы:

  1. Для увеличения напряжения в домашних условиях, при спаивании пластин нужно знать, что для увеличения напряжения соединять их надо последовательно, а для увеличения силы тока — параллельно.
  2. Промежуток между кремниевыми пластинами должен составлять 5 мм с каждой стороны. Это необходимо, так как при нагреве пластины могут расширяться.
  3. Каждый преобразователь имеют две дорожки: с одной стороны у них будет «плюс», с другой — «минус». Соединением все детали последовательно в единую цепь.
  4. Проводники с последних компонентов цепи надо вывести на общую шину.

Важно: чтобы избежать саморазряда устройства в ночное время или облачную погоду, можно сделать монтаж диода Шоттки 31DQ03 или другого аналога на контакт от «средней» точки.

Когда все работы по спайке закончены, с помощью мультиметра можно проверить выходное напряжение. Оно должно составлять 18–19В для обеспечения небольшого дома электроэнергией.

Как собрать панель

Устройство солнечной батареи

Итак, корпус у нас готов, и пора заняться панелью. В полученный ящик надо уложить спаянные преобразователи. В центре каждого фотоэлемента наносим силикон, и закрываем сверху подложкой из ДВП для их фиксации. Закрываем конструкцию крышкой, и для надежности все стыки герметизируем силиконом или герметиком. Полученная панель устанавливается на специальный держатель или каркас.

Важно: Чтобы защитить батарею от агрессивного воздействия среды и климата, применяют оргстекло, закрывающее лицевую сторону. Если батарея крупная, можно использовать два куска, но если позволяет ее размер – то можно вырезать один, тогда соединение будет без стыка.

Обычное стекло лучше не брать – оно слишком хрупкое, и в процессе эксплуатации может лопнуть.

Своими руками из того, что есть

Если цена на солнечные панели вас не устраивает, вы вполне можете создать свою установки из практически подручных материалов. Ниже мы рассмотрим, как сделать солнечную батарею своими руками из различных материалов – например, из транзисторов, диодов и фольги.

солнечная батарея своими руками из подручных средств

Транзисторы, как основа световых элементов

Транзисторы подходят под нашу цель, так как внутри у них располагается довольно большой кремневый полупроводниковый элемент, который и будет использоваться для производства электричества. Лучше всего остановить свой выбор на транзисторах типа КТ или П.

Важно: При сборке источника тока хорошим вариантом будет разработать монтажную плату из фольгированного стеклотекстолита. Плату, после распайки, нужно поместить в корпус подходящих размеров, а сверху закрыть пластиной из оргстекла. В результате мы можем получить источник тока из нескольких десятков транзисторов, который генерирует напряжение в несколько вольт при выходном токе в несколько миллиампер.

Начинаем работу. В первую очередь срезаем металлическую крышку с необходимого количества радиодеталей. Это сделать проще, если зажать транзистор в тисках и произвести срез аккуратно ножовкой по металлу. Внутри вы увидите пластину. Это и есть главная часть нашего будущего устройства. Он будет служить нам фотоэлементом.

Деталь будет иметь три контакта: база, эмиттер и коллектор. Во время сборки выбирайте коллекторный переход в связи с наибольшей разностью потенциалов.

Своими руками сборку лучше делать на ровной поверхности из любого диэлектрического материала.

Важно: Все транзисторы спаиваем в отдельные последовательные цепочки, которые, в свою очередь, необходимо соединять параллельно. Расчет источника тока делаем, основываясь на характеристиках радиодеталей. В среднем, один транзистор выдает напряжение 0,35 В при силе тока при КЗ в 0,25 мкА.

Те транзисторы, которые вы собираетесь использовать при создании солнечных батарей, перед работой следует проверить. Для этих целей берем простой мультиметр. Необходимо переключить прибор в режим измерения тока, включить его между базой и коллектором или эмиттером транзистора. Снимаем показатель – обычно прибор демонстрирует небольшой ток — доли миллиампера, реже чуть больше 1 мА. Далее переключаем прибор в режим измерения напряжения (предел 1-3 В), и получаем значение выходного напряжения (оно составит порядка нескольких десятых долей вольта). Транзисторы желательно группировать с близкими значениями выходных напряжений.

Используем диоды

Вторым популярным материалом для самодельного источника энергии считается диод. Диоды Д223Б могут стать действительно альтернативным источником электрического тока. Они имеют наибольший вольтаж, и заключены в стеклянном корпусе. Один диод может сгенерировать 350 мВ на солнце, исходя из этого, можно определить и напряжение на выходе готового изделия.

Произведя расчёты, подбираем нужное количество диодов. Их необходимо сложить в емкость и залить ацетоном. Можно использовать и другой растворитель. Это необходимо, чтобы снять краску со стекла.

Берем пластину из не металлического материала, и делаем на ней разметку, куда будут впаяны компоненты источника питания. Через несколько часов краска, как раз пока делается разметка, станет мягкой, и ее можно легко соскрести.

Солнечная панель на диодах

Далее необходимо определить плюсовой контакт – для этого используем мультиметр. Определяем контакт под лампочкой или на солнце. Впаиваем диоды параллельно, так как в данном случае кристалл лучше всего будет генерировать энергию от солнца. В результате на выходе будет максимальное напряжение.

Важно: для самостоятельной сборки можно выбрать диоды Д223Б. Они лучше всего подходят, так как имеют стеклянный и небольшой корпус, и их можно установить достаточно плотно. К тому же, напряжение в них одно из самых больших(целых 350 мВ под солнцем).

Как использовать фольгу

Фольгу также можно использовать для создания источника питания, однако энергии она будет давать немного. Подходит обычная фольга, размером 45 квадратных см. Ее необходимо промыть в мыльной воде, чтобы удалить любой жир. Вот пошаговая инструкция:

  1. Используя шкурку, удаляем любой вид коррозии.
  2. На электрическую плитку с мощностью от 1,1кВт кладем лист фольги, и нагреваем до тех пор, пока на ней не появятся оранжево-красные пятна. Если нагревать далее, пятна станут черные, что будет говорить об образовании оксида меди.
  3. Продолжаем нагревать еще минут 30, чтобы оксидная пленка стала нужной толщины. Выключаем горелку и даем листу остыть. Медленно остывая, оксид начинает отходить. Под проточной водой удаляем остатки оксида, не сгибая и не повреждая лист и тонкий слой окиси.
  4. Вновь вырезаем такой же кусок фольги – по размеру первого.
  5. Берем пластиковую бутылку, обрезаем горлышко и засовываем туда оба куска, закрепляя их зажимами. Они должны быть расположены так, чтобы не соединяться. К тому куску, который мы нагревали, проводим минусовую клемму, а ко второму – плюсовую.

В бутылку заливаем солевой раствор так, чтобы до кромки электродов оставалась примерно 2,5 см.

Схема солнечной батареи из фольги

Аккумулятор для дачи готов.

Конечно, такого самодельного прибора не хватит для обеспечения дома, но зато ее можно использовать для подзарядки мелких электроприборов или в виде питания радиоприемника.



Автор: Киселевская Юлия.

solar-energ.ru

Как в домашних условиях сделать солнечную батарею из доступных материалов?

В течение почти двух веков человечество думает о том, как обеспечить электрической энергией изобретения и возрастающие потребности. За этот период были изобретены электростанции, сила расщепленного атома, масштабные ГЭС, а бурные реки пришли на помощь человечеству. Стремительно развиваются альтернативные источники энергии в разных регионах Земли. Сюда следует отнести ветровые станции и солнечные батареи.

Если учесть тот факт, что угасание Солнца прогнозируется лишь через 5 миллиардов лет, этот источник энергии можно считать неисчерпаемым. Взаимодействие между электрической энергией и светом первым обнаружил физик Генрих Герц. Он выяснил, что ультрафиолет способствует возникновению и прохождению разряда между проводниками электрической энергии.

Первую схему по выработке и передачи энергии с использованием лучей произвел ученый Александр Столетов. Он создал первый фотоэлемент. А вот открытие фотоэффекта, которое было произведено Эйнштейном, привело к тому, что индустрия солнечных батарей стала развиваться.

Устройство батареи

Если вы решили сделать солнечную батарею самостоятельно, то должны для начала ознакомиться с ее устройством. Она представляет собой систему взаимосвязанных элементов, структура которых позволяет использовать принцип фотоэффекта. Солнечный свет падает на элементы под определенным углом и преобразуется в электрический ток.

Устройство солнечной батареи и принцип работы будут описаны в статье. Для начала необходимо изучить первую часть вопроса. Конструкция предусматривает наличие следующих комплектующих:

  • материала-полупроводника;
  • источника электропитания;
  • контроллера;
  • заряда аккумулятора;
  • инвертора-преобразователя;
  • стабилизатор напряжения.

Материал-полупроводник представляет собой совмещенные слои с разной проводимостью. Это может быть поликристаллический или монокристаллический кремний с добавлением некоторых химических соединений. Последние позволяют получить нужные свойства для возникновения фотоэффекта.

Один из слоев должен иметь избыток электронов, чтобы обеспечить переход электронов из одного материала в другой. Дополнительный слой должен иметь недостаток электронов. Тонкий слой элемента в системе необходим для противостояния перехода электронов. Он располагается между вышеописанными слоями.

Если подключить источник электропитания к противостоящему слою, то электроны будут преодолевать запорную зону. Это позволяет добиться упорядоченного движения заряженных частиц, что и называется электрическим током. Для сохранения и накапливания энергии применяется аккумулятор. Для преобразования электрического тока в переменный используется инвертор-преобразователь. А вот для создания напряжения нужного диапазона применяется стабилизатор.

Принцип работы

Если вы задумались над вопросом о том, как в домашних условиях сделать солнечную батарею, то должны ознакомиться еще и с принципом ее функционирования. Он заключается в том, что фотоны света, которые являются солнечным излучением, падают на поверхность полупроводника. Они передают свою энергию при столкновении с поверхностью электронам полупроводника. Электроны, выбитые из полупроводника, преодолевают защитный слой. Они обладают дополнительной энергией.

Отрицательные электроны покидают проводник р-вида, а далее следуют в проводник n. С положительными электронами все происходит наоборот. Этому переходу способствуют электрические поля, существующие в проводниках. Это увеличивает силу и разницу зарядов. Сила электрического тока в элементе будет зависеть от нескольких факторов, среди них:

  • количество света;
  • интенсивность излучения;
  • площадь принимающей поверхности;
  • угол падения света;
  • время эксплуатации;
  • КПД системы;
  • температура внешнего воздуха.

Инструкция по изготовлению

Перед тем как в домашних условиях сделать солнечную батарею, вы должны ознакомиться с несколькими вариантами сборки таких элементов. Технология будет зависеть от количества солнечных элементов и дополнительных материалов. Чем больше площадь панели, тем мощнее окажется оборудование, но это повлечет увеличение веса конструкции. В одной батарее следует использовать одинаковые модули, ведь эквивалентность тока будет приравниваться к показателям меньшего элемента.

Подготовка инструментов и материалов

Некоторые владельцы частных домов задумываются, как в домашних условиях сделать солнечную батарею. Если вы тоже оказались в их числе, то должны знать, что дизайн модулей и их габариты могут быть выбраны вами самостоятельно.

Для изготовления корпуса, внутри которого будут находиться элементы, следует подготовить:

  • листы фанеры;
  • универсальный клей;
  • дрель;
  • куски оргстекла;
  • невысокие рейки;
  • уголки и саморезы;
  • плиты ДВП;
  • краску.

Сборка каркаса

На первом этапе следует взять фанеру, которая будет выполнять роль основания. По ее периметру приклеиваются бортики. Рейки не должны загораживать солнечные элементы, поэтому их высота не должна быть больше 3/4 дюйма. Для надежности приклеенные рейки привинчиваются саморезами, а углы фиксирую уголками. Для вентиляции в нижней части корпуса и по бортам высверливаются отверстия. В крышке их быть не должно, так как это может стать причиной попадания влаги.

Если перед вами встал вопрос о том, как в домашних условиях сделать солнечную батарею, вы должны ознакомиться с технологией. Она предусматривает крепление элементов на листы ДВП, которые могут быть заменены другим материалом. В качестве основного условия выступает то, что полотно не должна проводить электроток.

Методика проведения работ

Из оргстекла следует вырезать крышку и подогнать под размеры корпуса. Для защиты деревянных частей следует использовать пропитку. Солнечные модули раскладываются на подложке обратной стороной вверх, чтобы осуществить пайку проводников. Для работы следует подготовить припой и паяльник.

Если вы хотите знать, как в домашних условиях сделать солнечную батарею самому, то следует учитывать: места пайки обрабатываются карандашом. Для начала вы можете потренироваться на двух элементах. Все элементы соединяются последовательной цепочкой, в результате должна получиться змейка. Элементы соединяются, а после система поворачивается лицевой стороной вверх. Модули наклеиваются на панели. В качестве клея можно использовать силиконовый герметик.

Настоящим помощником в хозяйстве для вас может стать солнечная батарея. Своими руками батарея для дома изготавливается довольно просто. После крепления модулей на подложку можно проверить функциональность системы. Затем основа помещается в каркас и фиксируется шурупами.

В заключение

Для того чтобы исключить разряд аккумулятора через батарею, на панель устанавливается блокировочный диод, который после крепится герметиком. Установленные элементы сверху накрываются экраном из оргстекла. Перед фиксацией еще раз следует проверить работоспособность конструкции. Теперь вам известно, как сделать солнечную батарею в домашних условиях. Дополнительно следует знать еще и о том, что тестировать модули вы можете в процессе установки и пайки, делать это можно группами по несколько штук.

fb.ru

Рассчитываем и изготавливаем солнечные батареи своими руками. Как сделать солнечную батарею своими руками? Фото, видео, схемы.

К сожалению, солнечные батареи недешевы, поэтому самодельную солнечную батарею можно собрать самому. Для

Для изготовления солнечной батареи используем простые инструменты и недорогие подручные материалы, чтобы сделать мощную и самое главное дешевую солнечную батарею.

Что такое солнечная батарея? и с чем ее едят.

Солнечная батарея, это контейнер, состоящий из солнечных элементов.

Солнечные элементы, делают всю работу по преобразованию солнечной энергии в электричество. К сожалению, для получения мощности, достаточной для практического применения, солнечных элементов надо довольно много.
Кроме того, солнечные элементы очень хрупкие. Поэтому их и объединяют в Солнечную батарею.
Солнечная батарея содержит достаточное количество солнечных элементов для получения высокой мощности и защищает элементы от повреждения.

Трудности, возникающие при самостоятельном изготовлении солнечной батареи:

Главное препятствие в изготовлении солнечной батареи - это покупку солнечных элементов за разумную цену.

Новые солнечные элементы очень дороги и их сложно найти в нормальном количестве за любые деньги.

Дефектные и поврежденные солнечные элементы есть в наличии на интернет аукционе eBay и других местах гораздо дешевле.

Солнечные элементы «второго сорта» возможно, могут быть использованы для изготовления солнечной батареи.


Для того чтобы изготовить солнечную батарею максимально дешевой, используем дефектные элементы, и закупаем их например на eBay.

Для изготовления солнечной батареи я купил несколько блоков монокристаллических солнечных элементов размером 3х6 дюйма.
Чтобы сделать солнечную батарею, необходимо соединить последовательно 36 таких элементов.
Каждый элемент генерирует порядка 0,5В. 36 элементов, соединенных последовательно дадут нам около 18В, которые будут достаточны для зарядки батарей на 12В. (Да, такое высокое напряжение действительно необходимо для эффективной зарядки 12В аккумуляторов).

Солнечные элементы этого типа тонкие как бумага, хрупкие и ломкие как стекло. Их очень легко повредить. Продавец этих элементов окунул наборы из 18 шт. в воск для стабилизации и доставки без повреждений. Воск - это головная боль при его удалении. Если у вас есть возможность, ищите элементы, не покрытые воском. Но помните, что они могут получить больше повреждений при транспортировке.

Заметьте, что мои элементы уже имеют припаянные проводники. Ищите элементы с уже припаянными проводниками. Даже с такими элементами вам нужно быть готовым много поработать паяльником. Если же вы купите элементы без проводников, приготовьтесь работать паяльником раза в 2-3 больше. Короче, лучше переплатить за уже припаянные провода.

Также я купил пару наборов элементов без заливки воском у другого продавца. Эти элементы пришли упакованные в пластиковую коробку. Они болтались в коробке и немного обкололись по бокам и углам. Незначительные сколы не имеют особого значения. Они не смогут снизить мощность элемента настолько, чтобы об этом надо было беспокоиться. Купленных мной элементов должно хватить на сборку двух солнечных батарей. Зная, что возможно сломаю парочку при сборке, поэтому купил чуть больше.

Солнечные элементы продаются самого широкого спектра форм и размеров. Вы можете использовать более крупные или мелкие, чем мои 3х6 дюймов. Только помните:

Элементы одного типа производят одинаковое напряжение независимо от их размера. Поэтому для получения заданного напряжения всегда потребуется одинаковое количество элементов.
- Большие по размеру элементы могут генерировать больший ток, а меньшие по размеру, соответственно - меньший ток.
- Общая мощность вашей батареи определяется как ее напряжение умноженное на генерируемый ток.

Использование больших по размеру элементов позволит получить большую мощность при том же напряжении, но батарея получится крупнее и тяжелее. Использование меньших элементов позволит уменьшить и облегчить батарею, но не сможет обеспечить такую же мощность.

Также стоит отметить, что использование в одной батарее элементов разных размеров - плохая идея. Причина в том, что максимальный ток, генерируемый вашей батареей, будет ограничен током самого маленького элемента, а более крупные элементы не будут работать в полную силу.

Солнечные элементы, на которых я остановил выбор, имеют размер 3х6 дюйма и способны генерировать ток примерно 3 ампера. Я планирую соединить последовательно 36 таких элементов, чтобы получить напряжение чуть больше 18 вольт. В результате должна получиться батарея, способная выдавать мощность порядка 60 ватт на ярком солнце.

Звучит не сильно впечатляюще, но все же это лучше чем ничего. При чем, это 60Вт каждый день, когда светит солнце. Эта энергия будет идти на зарядку аккумулятора, который будет использоваться для питания светильников и небольшой аппаратуры всего несколько часов после наступления темноты.

Корпус солнечной батареи представляет собой неглубокий ящик из фанеры, чтобы борта не затеняли солнечные элементы, когда солнце светит под углом. Сделать его мо он из фанеры толщиной 3/8 дюйма с бортиками из реек толщ

levevg.ru

Как самому сделать солнечную батарею: фото изготовления

Как сделать солнечную батарею в домашних условиях, фото пошагового изготовления солнечной панели.

Сделать солнечную батарею можно самостоятельно, и обойдётся она Вам дешевле, чем купить уже готовую.

Обычно солнечная батарея используется для зарядки аккумуляторов на 12 V, чтобы обеспечить полноценную зарядку понадобится собрать солнечную панель, которая будет вырабатывать без нагрузки в солнечную погоду около 17 — 18V.

Как самому сделать солнечную батарею.

При умении обращаться с паяльником, сделать солнечную панель не составит особого труда. Всё что нужно так это приобрести основной компонент солнечные элементы, купить их можно в интернет магазинах.

Солнечные элементы продаются комплектами, наиболее часто можно встретить комплекты из 36 и 72 (+ 2 запасных) элементов размером 152 х 76 мм. Нужно замерить мультиметром одну панельку и определить точные её характеристики, сколько она выдаёт на солнце, затем уже рассчитать, сколько панелек расположить и подключить последовательно в ряду.

Например, одна панелька выдает 4,5 V, чтобы получить 18V нам понадобится 4 панельки в ряду. Количеством рядов можно добиться нужной мощности, которую будет выдавать панель. Панель из 36 элементов будет выдавать около 50 Вт и 3,5 А.

В набор с солнечными элементами также входит – карандаш с флюсом, ленточный провод (токопроводящая шина), соединительный провод.

В зависимости от того сколько солнечных элементов будет размещено, нужно рассчитать размер будущей панели.

Для изготовления корпуса батареи можно использовать алюминиевый уголок 25 х 25 или подобный, и деревянные рейки.

Прозрачную верхнюю крышку можно изготовить из стекла или оргстекла высокой прозрачности. Заднюю стенку можно изготовить из фанеры.

Также ещё нам понадобится:

  • Диод Шотки.
  • Клеммы.
  • Медные провода.
  • Скотч прозрачный.
  • Силиконовый герметик.
  • Акриловый лак.
  • Саморезы.



Изготовление солнечной панели в домашних условиях.

Раскладываем на стекле солнечные элементы токосьёмными дорожками к верху, временно фиксируем их с помощью скотча к стеклу. Нарезаем ленточный провод на размер чуть больше ширины пластин.

Покрываем флюсом места пайки и припаиваем провода к пластинам. На лицевой стороне панелек размещены токоведущие дорожки плюс, на обратной стороне минус.

В ряду пластины соединяем последовательно, сами ряды уже параллельно, крайние панельки выводим на общую шину.

Припаиваем выводы, на выходе на плюсовой вывод припаиваем последовательно диод Шотки, чтобы избежать разряда аккумулятора в ночное время, когда солнечная панель стаёт сама потребителем энергии.

Подготавливаем алюминиевую раму, на внутреннюю часть рамы клеим резиновый уплотнитель. В раму вставляем стекло с панелями.

Чтобы стекло на солнце не лопнуло при расширении, следует заранее предусмотреть зазор между стеклом и рамой по периметру около 5 мм. Чтобы под стекло не попадала вода во время дождя, места стыковки стекла и рамы обрабатываем герметиком. Края панелек клеим к стеклу также герметиком, всю тыльную сторону вскрываем акриловым лаком.

По желанию можно изготовить заднюю крышку для панели. С помощью саморезов крепим к алюминиевой раме деревянную рамку, стыки также уплотняем герметиком. Вставляем заднюю крышку из фанеры или куска пластика и прикручиваем её к деревянной рамке саморезами.

Как видите солнечную батарею можно изготовить своими руками в домашних условиях.

Также прочитайте статьи о том, как подключить солнечную панель и правильно установить.

Популярные самоделки из этой рубрики

Как сделать вертикальный ветрогенератор...

Самодельный ветрогенератор своими руками...

Как подключить солнечную батарею...

Ветрогенератор своими руками: фото и описание...

Ветрогенератор своими руками...

Бензогенератор своими руками...

Самодельный ветрогенератор...

Как установить солнечные батареи...

Схема подключения ветрогенератора...

Солнечный водонагреватель своими руками...

Солнечный коллектор из бутылок...

Самодельный солнечный коллектор своими руками...

sam-stroitel.com

Как сделать солнечную батарею, принцип ее работы, способы изготовления

Люди уже давно задумываются над тем, как можно получить электрическую энергию благодаря солнцу. Тогда возникает вопрос: «Как сделать солнечный коллектор?». Ведь если в доме у вас полно электрических приборов, это очень экономно. Особенно летом, когда солнце стоит круглый день. Вы можете сами сделать свою солнечную батарею, и на это не уйдет много денег – будет стоить 300–400 долларов. Взамен получите постоянный источник электроэнергии. Вам больше не придется беспокоиться о том, что ее отключат, и вы не сможете пользоваться электроприборами. Итак, чтобы разобраться, как сделать солнечную батарею, надо понять принцип ее работы. Тем более, если монтировать солнечную батарею придется в домашних условиях.

Что такое солнечная батарея, в чём принцип ее работы

По сути, солнечная батарея делает из получаемой от солнца энергии электрическую, благодаря специальным фотоэлектрическим преобразователям.

Весь суть работы основана на фотоэлектрическом эффекте. На фотоэлементы попадает свет от солнца, тем самым он выбивает незанятые электроны из последних орбит каждого из атомов, которые находятся на пластине из кремния. Затем этот свет становится переменным током, которым можно электрифицировать дом.

Принцип самостоятельного изготовления солнечной батареи

Так как самому сделать солнечную батарею? Чтобы изготовить гелиосистему своими руками, нужны:

  • Алюминиевый или деревянный каркас
  • Подложка, сделанная из ДВП
  • Обычное стекло или оргстекло
  • Диоды и проводники
  • Фотоячейки

Только одна самодельная солнечная батарея будет иметь около 36 элементов и для каждого нужно будет напряжение равное 0,5 вольт. Получается 18 вольт на одну солнечную панель.

Кстати, по причине хрупкости панели с ними нужно обращаться как можно аккуратней и по этой же причине желательно купить на несколько штук больше, дабы дома были запасные, если вдруг что-то случится.

Преимуществом самостоятельной сборки солнечной батареи является то, что вы можете сделать основу, а потом к ней уже добавлять мощность, закупая дополнительные элементы.

Большие батареи ни к чему, так как появятся сложности в их установке, выборе угла наклона. Тем более они, скорее всего, будут улавливать ветер, а это крайне небезопасно.

И, кстати, учтите, что 220 вольт обеспечить от солнца никак не сможете потому, что для этого потребуется батарея огромных размеров. Одна пластина сможет дать ток, напряжение которого будет составлять 0,5 В. Идеальный вариант – это если солнечный коллектор будет обладать напряжением 18 вольт, но для этого потребуется рассчитывать количество фотоэлементов. Изготовление солнечных панелей – труд не простой, но и не сложный. В данном случае нас интересует плоский солнечный коллектор.

Собираем каркас

Теперь приступим к решению вопроса: «Как собрать солнечную батарею собственного производства?».

Первое, что делают, когда изготавливают самодельные солнечные батареи, – создают своеобразную защитную оболочку – корпус. Сделать его можно при помощи уголков из алюминия или деревянных брусков. Если будет использоваться металлическая основа, то на какой-то из полок нужно будет при помощи напильника снимать фаску под углом в 45 градусов, вторая же полка будет отражаться под таким же углом. Детали каркаса, которые отрезаны, нужно будет скрутить, используя угольники, которые изготовлены из такого же материала. Когда рама будет готова, к ней при помощи силикона нужно приклеить специальное защитное стекло.

Делаем спайку пластин

Первое, что при этом нужно знать, – это то, что напряжение повышается при последовательном соединении, а ток, соответственно, при параллельном.

Кремниевые пластины нужно будет выложить на стекло так, чтобы между ними осталось небольшое расстояние – примерно 5 мм с каждой из сторон. Это нужно, чтобы не допустить расширения компонентов при температурном нагреве, так как нет радиатора. У преобразователей есть две дорожки – это, соответственно, плюс и минус. Детали придется соединить последовательным образом в одну цепь. Проводники с последних радиодеталей нужно будет вывести на общую шину.

Чтобы батарея не разряжалась ночью сама, желательно установить диод Шоттки 31DQ0 на средний контакт.

Когда все элементы будут спаяны, проверьте показатель напряжения, который будет на выходе, мультиметром. Оно должно быть не менее 18–19 вольт.

Диодная солнечная батарея

Изготовление солнечных батарей в домашних условиях не ограничивается одним способом. Можно получать энергию от солнца при помощи диодов Д223Б. Они хороши, благодаря высокому вольтажу и стеклянному корпусу.

Как сделать:

  1. Все радиодетали нужно сложить в специальную емкость и залить их ацетоном, где-то на несколько часов.
  2. Затем найдите неметаллическую пластину и разметьте ее для будущих компонентов, которые будут составлять источник питания.
  3. Используя мультиметр, отыскиваем плюс на каждом диоде и слегка загибаем его. Важно, чтобы диоды впаивались в вертикальном положении, таким образом удастся получить значительно большее напряжение генерации.

Вот так, в три этапа можно сделать солнечный коллектор своими руками.

Солнечная батарея из фольги

Как делается солнечная батарея из диодов, теперь понятно. Ещё хороший способ: можно сделать батарею из фольги. Но ее мощность будет ниже, чем у предыдущих методов.

Инструкция:

  1. Потребуется медная фольга площадью 45 кв. см. Ее нужно обезжирить.
  2. При помощи наждачной бумаги избавьтесь от оксидной пленки.
  3. Теперь нужно положить фольгу на горелку, мощность которой должна быть менее 1,1 кВт. Необходимо нагревать, пока не начнут появляться красно-оранжевые пятна.
  4. После этого нагревать нужно еще в течение получаса, чтобы образовалась оксидная пленка нужной толщины.
  5. Затем прожарку нужно остановить и дать остыть листу вместе с печкой.
  6. Остатки удалить проточной водой, но не сгибая лист
  7. Обрежьте с пластиковой бутылки объемом 2–2,5 литра горло и поместите туда два куска фольги. Они не должны соединяться. Закрепляются они специальным зажимом типа «Крокодил».
  8. К обработанному куску пойдет минус, а к другому – плюс.
  9. Теперь туда нужно залить раствор из соли. Его уровень должен быть чуть ниже верхней кромки электродов – примерно на 2,5 см. Готовится он из 2–4 столовых ложек соли.

Самодельная солнечная панель – это отличный выход. И как можно заметить, имеется много способов ее изготовить: солнечная батарея из транзисторов, солнечный коллектор из алюминиевых банок, из фольги, из диодов. И это еще далеко не все.  Собирать совсем несложно, если понимать принцип ее работы. Она, конечно, не сможет запитать целый дом или дачу, но в качестве дополнительного аккумулятора для зарядки телефона или другой мелкой техники вполне подойдет. Изготавливая солнечную батарею в домашних условиях, будьте очень аккуратны и четко соблюдайте все инструкции.

ekoenergia.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
