125 фото популярных типов станков для обработки дерева

В сфере деревообработки используются различные виды станков по дереву. Наиболее востребованными в любой столярной мастерской являются следующие станки: фрезерный, токарный, рейсмусовый и распиловочный. Соответствующие фото станков по дереву приведены ниже. Эти станки более точно выполняют аналогичные функции ручного инструмента: ручного фрезера, рубанка и отрезной пилы.

Токарный станок не имеет аналога ручного инструмента. Станки разнообразны в первую очередь по размерам и производительности. Для небольших домашних мастерских умельцы изготавливают самодельные станки, беря за основу ручной инструмент, не нужные электродвигатели и самостоятельно изготавливая оснастку и основания станка.

Промышленные станки отличаются высокой производительностью, большими габаритами, позволяющими обрабатывать большие заготовки и соответственно большой массой. Давайте рассмотрим наиболее популярные станки.


Краткое содержимое статьи:

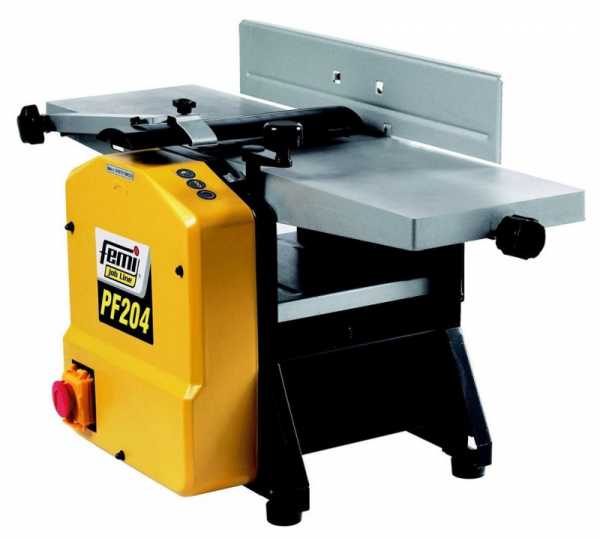

Рейсмусовый станок

Этот станок предназначен для строгания заготовок до нужной толщины в одной плоскости. По сути этот станок представляет собой широкий электрический рубанок, закрепленный на станине. В этом станке обработка дерева осуществляется с помощью вала с ножами.

Заготовка подается на горизонтальный рабочий стол, проходя под рабочим валом с заготовки, с неё снимается тонкий слой материала, в плоскости параллельной основанию. Толщина снимаемого слоя не более нескольких миллиметров

Проходя раз за разом, уменьшается толщина заготовки. Заготовка может направляться в ручном или автоматическом режиме. Основное предназначение этого станка: придание обрабатываемой детали необходимой точной толщины.

Основные технические параметры таких станков: количество одновременно работающих ножей (один или два), потребляемая мощность электродвигателя, число оборотов ножа в минуту, максимальная ширина и высота обрабатываемой детали, размеры стола для подачи материала.

Фрезерный станок по дереву

Этот станок позволяет вырезать профили и рельефные элементы необходимой формы. Форма элементов задается используемой в работе фрезой. В наиболее распространенном варианте исполнения станка фреза вращается в зафиксированном положении. Деталь при этом проходит, касаясь её и опираясь на стол и на направляющую планку.

Заранее выставляется расположение направляющей относительно оси фрезы и расположение фрезы по высоте относительно стола. С помощью этого станка легко производятся декоративные предметы интерьера, например плинтусы.


В менее распространенном станке деталь неподвижна, а фреза двигается относительно неё. Такие станки зачастую обладают числовым программным управлением. Таким образом, например, создаются витиеватые узоры на деревянных дверях.

Основные технические параметры таких станков: потребляемая мощность электродвигателя, скорость вращения фрезы, размеры фрезерного стола, величина регулируемого хода фрезы.

Токарный станок по дереву

Все узлы токарного станка располагаются на раме или станине. Станок состоит из передней опоры с электродвигателем и передающим валом, задняя опора, используемая для фиксации детали, между ними располагается подпятник, являющийся опорой для резца.

Деталь жестко фиксируется между центрами опор. При креплении необходимо сбалансировать деталь, что бы она была отцентрирована. Деталь крепится в передней бабке. Здесь заготовке придается круговое движение. Задняя бабка удерживает свободный конец заготовки.

Дерево обрабатывается резаком удерживаемым руками. Мастер держит его с опорой на подпятник. Удерживая резак, за один проход снимается не более одного миллиметра.

Основные технические параметры таких станков: скорость вращения заготовки, потребляемая мощность электрического двигателя, максимальные габариты заготовки, вес станка

Распиловочный станок по дереву

Основное назначение этого станка состоит в распиловке древесины вдоль или поперек. Станок может обладать различными, сильно разнящимися размерами, которые зависят от размеров и типа обрабатываемых заготовок.


Принцип действия станка одинаков: электродвигатель приводит в движение режущее дисковое полотно, оно разрезает материал в нужном направлении и под нужным углом.

При этом возможны два основных варианта исполнения станка: заготовка неподвижно располагается на столе либо она двигается относительно неподвижного пильного диска (циркулярной пилы).

Основные технические параметры таких станков: минимальный и минимальный размер обрабатываемых заготовок, толщина пила, количество одновременно производимых разрезов, возможность проведения разреза под различными углами, наличие системы пылеудаления, тип подачи: ручная или автоматическая, наличие программного управления, облегчающего работу оператора.

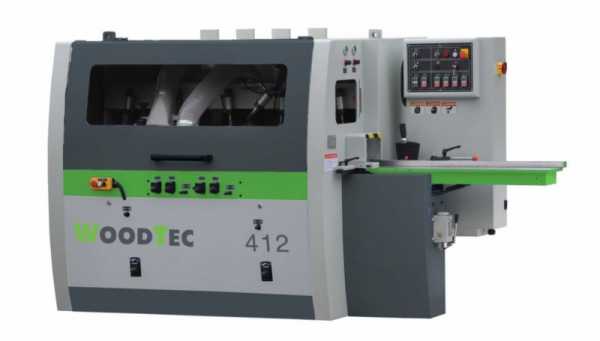

Фото станков по дереву

Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

История + Фото старых станков.


История относит изобретение токарного станка к 650 гг. до н. э. Станок представлял собой два соосно установленных центра, между которыми зажималась заготовка из дерева, кости или рога. Раб или подмастерье вращал заготовку (один или несколько оборотов в одну сторону, затем в другую). Мастер держал резец в руках и, прижимая его в нужном месте к заготовке, снимал стружку, придавая заготовке требуемую форму.

Позднее для приведения заготовки в движение применяли лук со слабо натянутой (провисающей) тетивой. Тетиву оборачивали вокруг цилиндрической части заготовки так, чтобы она образовала петлю вокруг заготовки. При движении лука то в одну, то в другую сторону, аналогично движению пилы при распиливании бревна, заготовка делала несколько оборотов вокруг своей оси сначала в одну, а затем в другую сторону.

В XIV — XV веках были распространены токарные станки с ножным приводом. Ножной привод состоял из очепа — упругой жерди, консольно закрепленной над станком. К концу жерди крепилась бечевка, которая была обернута на один оборот вокруг заготовки и нижним концом крепилась к педали. При нажатии на педаль бечевка натягивалась, заставляя заготовку сделать один — два оборота, а жердь — согнуться. При отпускании педали жердь выпрямлялась, тянула вверх бечевку и заготовка делала те же обороты в другую сторону.

Примерно к 1430 г. вместо очепа стали применять механизм, включающий педаль, шатун и кривошип, получив, таким образом, привод, аналогичный распространенному в XX веке ножному приводу швейной машинки. С этого времени заготовка на токарном станке получила вместо колебательного движения вращение в одну сторону в течение всего процесса точения.

В 1500 г. токарный станок уже имел стальные центры и люнет, который мог быть укреплен в любом месте между центрами.

На таких станках обрабатывали довольно сложные детали, представляющие собой тела вращения, — вплоть до шара. Но привод существовавших тогда станков был слишком маломощным для обработки металла, а усилия руки, держащей резец, недостаточными, чтобы снимать большую стружку с заготовки. В результате обработка металла оказывалась малоэффективной. необходимо было заменить руку рабочего специальным механизмом, а мускульную силу, приводящую станок в движение, более мощным двигателем.

Появление водяного колеса привело к повышению производительности труда, оказав при этом мощное революционизирующее действие на развитие техники. А с середины XIV в. водяные приводы стали распространяться в металлообработке.

В середине XVI Жак Бессон (умер в 1569 г.) — изобрел токарный станок для нарезки цилиндрических и конических винтов.

В начале XVIII века Андрей Константинович Нартов (1693-1756), механик Петра первого, изобретает оригинальный токарно-копировальный и винторезный станок с механизированным суппортом и набором сменных зубчатых колес. Чтобы по-настоящему понять мировое значение этих изобретений, вернемся к эволюции токарного станка.

В XVII в. появились токарные станки, в которых обрабатываемое изделие приводилось в движение уже не мускульной силой токаря, а с помощью водяного колеса, но резец, как и раньше держал в руке токарь. В начале XVIII в. токарные станки все чаще использовали для резания металлов, а не дерева, и поэтому проблема жесткого крепления резца и перемещения его вдоль обрабатываемой поверхности стола весьма актуальной. И вот впервые проблема самоходного суппорта была успешно решена в копировальном станке А.К.Нартова в 1712 г.

К идее механизированного передвижения резца изобретатели шли долго. Впервые эта проблема особенно остро встала при решении таких технических задач, как нарезание резьбы, нанесение сложных узоров на предметы роскоши, изготовление зубчатых колес и т.д. Для получения резьбы на валу, например, сначала производили разметку, для чего на вал навивали бумажную ленту нужной ширины, по краям которой наносили контур будущей резьбы. После разметки резьбу опиливали напильником вручную. Не говоря уже о трудоемкости такого процесса, получить удовлетворительное качество резьбы таким способом весьма трудно. А Нартов не только решил задачу механизации этой операции, но в 1718-1729 гг. сам усовершенствовал схему. Копировальный палец и суппорт приводились в движение одним ходовым винтом, но с разным шагом нарезки под резцом и под копиром. Таким образом было обеспечено автоматическое перемещение суппорта вдоль оси обрабатываемой заготовки. Правда, поперечной подачи еще не было, вместо нее было введено качание системы «копир-заготовка». Поэтому работы над созданием суппорта продолжались. Свой суппорт создали, в частности, тульские механики Алексей Сурнин и Павел Захава. Более совершенную конструкцию суппорта, близкую к современной, создал английский станкостроитель Модсли, но А.К. Нартов остается первым, кто нашел путь к решению этой задачи.

Вообще нарезка винтов долго оставалась сложной технической задачей, поскольку требовала высокой точности и мастерства. Механики давно задумывались над тем, как упростить эту операцию. Еще в 1701 году в труде Ш. Плюме описывался способ нарезки винтов с помощью примитивного суппорта. Для этого к заготовке припаивали отрезок винта в качестве хвостовика. Шаг напаиваемого винта должен был быть равен шагу того винта, который нужно было нарезать на заготовке. Затем заготовку устанавливали в простейших разъемных деревянных бабках; передняя бабка поддерживала тело заготовки, а в заднюю вставлялся припаянный винт. При вращении винта деревянное гнездо задней бабки сминалось по форме винта и служило гайкой, вследствие чего вся заготовка перемещалась в сторону передней бабки. Подача на оборот была такова, что позволяла неподвижному резцу резать винт с требуемым шагом. Подобного же рода приспособление было на токарно-винторезном станке 1785 года, который был непосредственным предшественником станка Модсли. Здесь нарезка резьбы, служившая образцом для изготавливаемого винта, наносилась непосредственно на шпиндель, удерживавший заготовку и приводивший ее во вращение. (Шпинделем называют вращающийся вал токарного станка с устройством для зажима обрабатываемой детали.) Это давало возможность делать нарезку на винтах машинным способом: рабочий приводил во вращение заготовку, которая за счет резьбы шпинделя, точно так же как и в приспособлении Плюме, начинала поступательно перемещаться относительно неподвижного резца, который рабочий держал на палке. Таким образом ни изделии получалась резьба, точно соответствующая резьбе шпинделя. Впрочем, точность и прямолинейность обработки зависели здесь исключительно от силы и твердости руки рабочего, направлявшего инструмент. В этом заключалось большое неудобство. Кроме того, резьба на шпинделе была всего 8-10 мм, что позволяло нарезать только очень короткие винты.

Вторая половина XVIII в. в станкостроении ознаменовалась резким увеличением сферы применения металлорежущих станков и поисками удовлетворительной схемы универсального токарного станка, который мог бы использоваться в различных целях.

В 1751 г. Ж. Вокансон во Франции построил станок, который по своим техническим данным уже походил на универсальный. Он был выполнен из металла, имел мощную станину, два металлических центра, две направляющие V-образной формы, медный суппорт, обеспечивающий механизированное перемещение инструмента в продольном и поперечном направлениях. В то же время в этом станке отсутствовала система зажима заготовки в патроне, хотя это устройство существовало в других конструкциях станков. Здесь предусматривалось крепление заготовки только в центрах. Расстояние между центрами можно было менять в пределах 10 см. Поэтому обрабатывать на станке Вокансона можно было лишь детали примерно одинаковой длины.

В 1778 г. англичанин Д. Рамедон разработал два типа станков для нарезания резьб. В одном станке вдоль вращаемой заготовки по параллельным направляющим передвигался алмазный режущий инструмент, скорость перемещения которого задавалась вращением эталонного винта. Сменные шестерни позволяли получать резьбы с разным шагом. Второй станок давал возможность изготавливать резьбу с различным шагом на детали большей длины, чем длина эталона. Резец продвигался вдоль заготовки с помощью струны, накручивавшейся на центральную шпонку.

В 1795 г. французский механик Сено изготовил специализированный токарный станок для нарезки винтов. Конструктор предусмотрел сменные шестерни, большой ходовой винт, простой механизированный суппорт. Станок был лишен каких-либо украшений, которыми любили украшать свои изделия мастера прежде.

Токарный станок МодслиНакопленный опыт позволил к концу XVIII века создать универсальный токарный станок, ставший основой машиностроения. Его автором стал Генри Модсли. В 1794 г. он создал конструкцию суппорта, довольно несовершенную. В 1798 г., основав собственную мастерскую по производству станков, он значительно улучшил суппорт, что позволило создать вариант универсального токарного станка. В 1800 г. Модсли усовершенствовал этот станок, а затем создал и третий вариант, содержавший все элементы, которые имеют токарно-винторезные станки сегодня. При этом существенно то, что Модсли понял необходимость унификации некоторых видов деталей и первым стал внедрять стандартизацию резьб на винтах и гайках. Он начал выпускать наборы метчиков и плашек для нарезки резьб.

Токарный станок Робертса Одним из учеников и продолжателей дела Модсли был Р. Робертс. Он улучшил токарный станок тем, что расположил ходовой винт перед станиной, добавил зубчатый перебор, ручки управления вынес на переднюю панель станка, что сделало более удобным управление станком. Этот станок работал до 1909 г.

Другой бывший сотрудник Модсли — Д. Клемент создал лоботокарный станок для обработки деталей большого диаметра. Он учел, что при постоянной скорости вращения детали и постоянной скорости подачи по мере движения резца от периферии к центру скорость резания будет падать, и создал систему увеличения скорости.

В 1835 г. Д. Витворт изобрел автоматическую подачу в поперечном направлении, которая была связана с механизмом продольной подачи. Этим было завершено принципиальное совершенствование токарного оборудования.

Следующий этап — автоматизация токарных станков. Здесь пальма первенства принадлежала американцам. В США развитие техники обработки металлов началось позднее, чем в Европе. Американские станки первой половины XIХ в. значительно уступали станкам Модсли.

Во второй половине XIХ в. качество американских станков было уже достаточно высоким. Станки выпускались серийно, причем вводилась полная взаимозаменяемость деталей и блоков, выпускаемых одной фирмой. При поломке детали достаточно было выписать с завода аналогичную и заменить сломанную деталь на целую без всякой подгонки.

Во второй половине XIХ в. были введены элементы, обеспечивающие полную механизацию обработки — блок автоматической подачи по обеим координатам, совершенную систему крепления резца и детали. Режимы резания и подач изменялись быстро и без значительных усилий. В токарных станках имелись элементы автоматики — автоматический останов станка при достижении определенного размера, система автоматического регулирования скорости лобового точения и т.д.

Однако основным достижением американского станкостроения было не развитие традиционного токарного станка, а создание его модификации — револьверного станка. В связи с необходимостью изготовления нового стрелкового оружия (револьверов) С. Фитч в 1845 г. разработал и построил револьверный станок с восемью режущими инструментами в револьверной головке. Быстрота смены инструмента резко повысила производительность станка при изготовлении серийной продукции. Это был серьезный шаг к созданию станков-автоматов. Спец-предложения на универсальный токарный станок! Спешите!

В деревообработке первые станки-автоматы уже появились: в 1842 г. такой автомат построил К. Випиль, а в 1846 г. Т. Слоан.

Первый универсальный токарный автомат изобрел в 1873 г. Хр. Спенсер.

Токарный станок с канатным ручным приводом от маховика

Токарный станок с ножным приводом

Токарный станок с ножным приводом

Токарный станок с ручным приводом

Токарный станок с ножным приводом

Лобзиковый станок с ручным приводом

Станок-лобзик

Станок-лобзик

Станок-лобзик

Станок-лобзик

Станок-лобзик

Станок-лобзик

Станок-лобзик с приводом от электродвигателя

Циркулярная пила с ножным приводом

Передвижная циркулярная пила Токарный станок сделанный почти целиком из дерева по образу старых станков:

Токарный станок с ножным приводом (общий вид)

Токарный станок (передняя бабка)

motobloki24.ru

Фото новых станков - ООО "Инновация"

Станки новые металлорежущие универсальные и с ЧПУ

1К62

Пресс механический К2019, вид справа

Пресс механический К2019, вид слева

Пресс механический К2019, электрошкаф управления (контроллер)

Пресс механический К2019, шильдик

Пресс механический К2019, рабочая зона

Пресс механический К2019, пневмосистема

Пресс механический К2019, система смазки

Пресс листогибочный гидравлический ИБ1430

Станок токарно-карусельный 1512

Станок токарно-винторезный 16М30 с ЧПУ NC210

Автомат токарный Т200 с ЧПУ

Автомат токарный 1П420ПФ40

Многокоординатный обрабатывающий центр МС12-250 с ЧПУ

Многокоординатный обрабатывающий центр ИС500ПМФ4

Машина плазменной резки Кристалл ТПл 2,5К

Шкаф управления и размещения ЧПУ и приводов Кристалл ТПл 2,5К

Шкаф размещения электроавтоматики Кристалл ТПл 2,5К

Станок фрезерный универсальный 6Т13

Станок горизонтально-расточной 2620

Станок горизонтально-фрезерный 6Р82 (вид слева)

Станок горизонтально-фрезерный 6Р82 (вид справа)

Вертикальные направляющие 6Р82

Стол 6Р82

Консоль 6Р82

Поперечные направляющие перемещения стола 6Р82

Продольные направляющие перемещения стола 6Р82

Шкаф размещения электроавтоматики 6Р82

Основной пульт управления 6Р82

Кромкофрезерный серии XJB

Торцефрезерный DX1215

Торцефрезерный ТФС-4(2)

Кромкострогальный BBJ-14м

Резьбонакатные YC-310, 420, 530, 530P

Станок токарно-винторезный 16К25 РМЦ 2000 мм (рабочая зона)

Станок токарно-винторезный 16К25 РМЦ 2000 мм (направляющие станины)

Станок токарно-винторезный 16К20 РМЦ 1000 мм (фартук)

Станок токарно-винторезный 16К25 РМЦ 2000 мм (общий вид)

Станок токарно-винторезный 16К25 РМЦ 2000 мм (электрошкаф)

Станок токарно-винторезный 16К25 РМЦ 2000 мм (задняя бабка)

Станок токарно-винторезный 16К25 РМЦ 2000 мм (шильдик)

Станок токарно-винторезный 16К25 РМЦ 2000 мм (общий вид)

Станок токарно-винторезный 16К20 РМЦ 1000 мм (вид сбоку)

Станок токарно-винторезный 16К20 РМЦ 1000 мм (электошкаф)

Станок вертикально-фрезерный ВМ127, стол 400х1600 мм (шпиндельная голова)

Станок вертикально-фрезерный ВМ127, стол 400х1600 мм (рабочая зона)

Станок вертикально-фрезерный ВМ127, стол 400х1600 мм (шпиндель)

Станок токарно-винторезный 16К25 пиноль задней бабки

Станок токарно-винторезный 16К25 общий вид

Станок токарно-винторезный 16К25 рабочая зона

Станок токарно-винторезный 16К25 рабочая зона

Станок токарно-винторезный 16К25 задняя бабка

Станок токарно-винторезный 16К25 направляющие станины

Станок токарно-винторезный 16К25 шпиндель

Станок токарно-винторезный 16К25 каретка

Станок токарно-винторезный 16К20 кожухи

Станок токарно-винторезный 16К20 внешний вид

Станок токарно-винторезный 16К20 рабочая зона

Станок токарно-винторезный 16К20 рабочая зона 1

Станок токарно-винторезный 16К20 рабочая зона 2

Станок токарно-винторезный 16К20 фартук, задняя бабка

Станок токарно-винторезный 16К20 вид сверху

Станок токарно-винторезный 16К20 фартук

Станок токарно-винторезный 16К20 задняя бабка

Станок токарно-винторезный 16К20 направляющие

Станок токарно-винторезный 16К20 продольный винт и вал

Станок токарно-винторезный 16К20 маслостанция

Станок токарно-винторезный 16К20 шкив фрикциона

Станок токарно-винторезный 16К20 насос СОЖ (помпа)

Станок токарно-винторезный 16К20 шкаф управления

Станок токарно-винторезный 16К20 внешний вид 1

Станок вертикально-фрезерный ВМ127 внешний вид

Станок вертикально-фрезерный ВМ127 коробка скоростей

Станок вертикально-фрезерный ВМ127 стол 400 х 1600 мм

Станок вертикально-фрезерный ВМ127 шпиндель

Станок вертикально-фрезерный ВМ127 направляющие стола

Станок вертикально-фрезерный ВМ127 шильдик

Станок вертикально-фрезерный ВМ127 винт продольной подачи стола

Станок вертикально-фрезерный ВМ127 рабочая зона

Станок вертикально-фрезерный ВМ127 стол

Станок вертикально-фрезерный ВМ127 органы управления

Станок вертикально-фрезерный ВМ127 штурвал продольного перемещения стола

Станок вертикально-фрезерный ВМ127 вид слева

Станок вертикально-фрезерный ВМ127 коробка подач

Станок вертикально-фрезерный ВМ127 коробка подач 1

Станок вертикально-фрезерный ВМ127 штурвалы перемещения (поперечно) стола и (вертикально) консоли

Станок вертикально-фрезерный ВМ127 прижимная планка стола

Станок вертикально-фрезерный ВМ127 клин и направляющие стола

Станок вертикально-фрезерный ВМ127 шкаф управления

Станок вертикально-фрезерный ВМ127 вид сзади

Шильдик вертикально-сверлильного 2С132

Вид спереди станка вертикально-сверлильного 2С132

Вид справа станка вертикально-сверлильного 2С132

Шильдик станка вертикально-сверлильного 2С132

Вид сзади станка вертикально-сверлильного 2С132

Панель управления станка вертикально-сверлильного 2С132

Шкаф управления станка вертикально-сверлильного 2С132

Станок зубофрезерный 53А80

Станок зубофрезерный 53А80 (вид слева)

Шильдик 53А80

Пульт управления 53А80

Рабочая зона 53А80

Шпиндель вращения фрезы 53А80

Станок зубофрезерный 53А80 (вид справа)

Станок зубофрезерный 53А80 (вид сзади)

Станок зубофрезерный 53А80 (оснастка, сменные шестерни)

Станок зубофрезерный 53А80 (вид спереди)

Станок зубофрезерный 53А80 (гидравлич. аппаратура)

Станок зубофрезерный 53А80 (эл. шкаф управления)

Станок круглошлифовальный 3М152В (вид справа)

Станок круглошлифовальный 3М152В (вид слева)

Рабочая зона 3М152В

Шлифовальная бабка 3М152В

Ванна СОЖ с магнитным сепаратором 3М152В

Шкаф управления 3М152В

Станок круглошлифовальный 3М152В (вид сзади)

Гидростанция 3М152В

Гидрооборудование 3М152В

Пульт управления 3М152В

Механизм точной настройки подачи шлифовальной бабки 3М152В

Стол 3М152В

Задняя бабка 3М152В

Шильдик (табличка) 3М152В

Станок токарно-винторезный 16К20П, РМЦ 1400 мм

Станок токарно-винторезный 16К20П, РМЦ 1400 мм (вид справа)

Станок токарно-винторезный 16К20П, РМЦ 1400 мм (вид справа 1)

Передняя бабка (коробка скоростей) 16К20П

Рабочая зона 16К20П

Коробки скоростей и подач 16К20П

Задняя бабка 16К20П

Станок токарно-винторезный 16К20П, РМЦ 1400 мм

Станок токарно-винторезный 16К20П, РМЦ 1400 мм (вид слева)

Станок токарно-винторезный 16К20П, РМЦ 1400 мм (вид сверху)

Суппортная группа 16К20П

Дополнительный комплект поставки 16К20П

Фартук 16К20П

Шильдик 16К20П

Люнет подвижный 16К20П

Люнет неподвижный 16К20П

Шкаф управления 16К20П

innovasar.ru

Сверлильный станок своими руками 1500 фото, чертежи, инструкции

самодельный сверлильный станок

Первую дрель придумали еще в эпоху неолита, уже тогда без этого инструмента было никуда – дерево просверлить, в камне отверстие сделать, да даже огонь развести. С тех пор ничего не изменилось, дрель все так же популярна, только ее немного усовершенствовали. Сегодня большинство работ по сверлению, в зависимости от сложности, выполняют или на специальных станках или ручным инструментом.



Понятно, что заводские станки, предназначенные для выполнения серийных операций в домашней мастерской ни к чему, но с другой стороны, иногда необходима особая точность сверления. Вот тогда мастера и задумываются, как сделать сверлильный станок своими руками и желательно, из подручных материалов. Просто найти нужные детали в магазине вряд ли получится, поэтому для изготовления необходима особая фантазия.

Здесь представлены десятки самодельных сверлильных станков – лучшие идеи, которые удалось найти в интернете. А также узнаете, как сделать стол для сверлильного станка, тиски, органайзер для хранения сверл, тумбочку под самодельный станок и даже устройство для охлаждения сверла.

Как сделать сверлильный станок своими руками

Каждый мастер, кто работает с деревом, знает, что невозможно вручную сделать сотни отверстий совершенно прямо и с одинаковой глубиной. Этот подробный мастер класс с пошаговыми фотографиями покажет, как сделать сверлильный станок своими руками, который поможет сэкономить много времени и усилий при сверлении точных отверстий по дереву, пластику, металлу или в любом другом материале, с чем вы работаете. Инструмент очень полезен для сверления прямых отверстий с минимальным усилием, в сочетании с высокой  скоростью может быть хорошим подспорьем, чтобы вырезать границы на ту же высоту, как показано на картинке. Также благодаря регулируемой высоте инструмента можно вырезать участки определенного размера в древесине, например, заготовки квадратной формы.

По желанию, можно внести некоторые усовершенствования, например, добавить пружину в верхней части основания, чтобы получить автоматический подъем дрели. Здесь показаны только фото, если интересует подробное описание процесса, необходимые материалы и инструменты, под галереей находится ссылка на сайт первоисточника.

Источник фото www.instructables.com/id/Drill-press-for-20-21/

 Безпроводной сверлильный станок из дерева

Интересная идея самодельного сверлильного станка, изготовленного только из дерева. Установка полностью портативная, так как автор использовал беспроводную дрель на аккумуляторах. Конструкция включает в себя деревянную коробку, которую удобно использовать для сверления прямолинейных отверстий в заготовках большого размера. Предоставлять конкретный чертеж автор посчитал нецелесообразным, так как станок изготовлен под определенную дрель, которая была у автора, так что, возможно, придется внести некоторые изменения в размеры, которые будут соответствовать вашей дрели.

Источник фото www.instructables.com/id/The-Cordless-Drill-Press/

Мини сверлильный станок своими руками

Точный, прочный и недорогой самодельный мини сверлильный станок, который без труда можно сделать с помощью простых инструментов. Все дрели разные, поэтому вам для начала надо нарисовать детали будущей конструкции. Автор использовал МДФ толщиной 1,8 см, рекомендую вам тоже использовать этот материал. Чтобы прикрепить дрель, надо просверлить 4 отверстия в МДФ для крепления хомутов. Сложить левую и правую сторону и выровнять заднюю часть (смотрите на фото). Как только это сделано, просверлить еще 4 отверстия для винтов, и склейте все части, дальше надо установить мини дрель и прикрутить нижнюю часть. Для рычага подойдет обычная деревянная палка, как ручка ложки. А чтобы подтянуть мини дрели, можно использовать резиновые жгуты из старой воздушной камеры. В перспективе автор планирует добавить светодиодные лампочки и сделать маленькие тиски для крепления печатной платы при сверлении.

Источник фото www.instructables.com/id/Easy-Mini-Drill-Press

Самодельный сверлильный станок

Дрель, инструмент многофункциональный, но на весу, без хорошего упора, долбится высокой точности, мягко говоря, довольно затруднительно. Хороший выход из ситуации, самодельный сверлильный станок, в общем, любая стойка, чтобы закрепить инструмент. Обычно мастера используют те детали и подручный материал, которые имеются в любом частном гараже. Как видите, представленный здесь вариант особой сложностью не отличается, автор использовал трубу, уголки и два фланца. Стойка для дрели просто крепиться к столу болтами. Алюминиевые дорожки взяты из картинной рамы, для распорок использовались палочки от эскимо. Дрель закреплена обычными хомутами.



В общем, на фото все хорошо показано, пожалуй, ни у кого не возникнет трудностей с изготовлением такой конструкции.

Источник фото www.instructables.com/id/Drill-press

Похожий вариант, только крепится на деревянной основе. Саморезами прикрепляем мебельную направляющую. В доске делаем отверстия по диаметру дрели, крепим уголок и металлическую пластину. Всю конструкцию прикручиваем к направляющей. Затем крепим стальную пластину на платформе, делаем ручку и прикрепляем саморезами. Хомутами зажимаем дрель, фиксируем пружину. Возможно, немного путано, но по фотографиям разберетесь, ничего сложного.

Источник фото usamodelkina.ru/4288-delaem-sverlilnyy-stanok-iz-dreli.html

Простой сверлильный станок своими руками

















Простая конструкция самодельного сверлильного станка, можете взять ее за образец. Вам понадобится любой толщины фанера, механизм выдвижного ящика, широкая доска или ПВХ, металлический стержень и необходимой длины винты. Да и клей, обязательно. Фанера нужна для базы, поэтому желательно, чтобы она была гладкой и ровной. Вертикальную заднюю стенку можно сделать как деревянной, так и металлической. Дрель устанавливается на ползуне ящика со спейсером. С электрикой здесь вопрос особый, автор придумал, чтобы дрель включалась при опускании ручки. Этот шаг необязательный и очень не рекомендуется, если вы не знаете, как это делать, а если разбираетесь, то конечно можно попробовать, правда, автор подробной схемы не предоставил, а по фотографиям понять сложно.

Источник фото www.instructables.com/id/Easy-Drill-Press

Самодельный сверлильный станок с подвеской

Если столярное дело для вас хобби, а не бизнес, профессиональный станок не нужен. Но чтобы сделать самодельный сверлильный станок, нужен творческий подход. Но не важно, профессионал вы или любитель, при выполнении сверлильных работ необходима точность. Автор проекта решил преобразовать проводную дрель в сверлильный станок и вот что у него получилось. Основной материал, из которого изготовлена конструкция, можно найти в любом гараже, главная фишка, чем автор очень гордится, четыре мощные резинки. Обычно дрель довольно тяжелая, но с четырьмя резинками она будет колебаться примерно на 20 см выше поверхности стола. В общем, стоит попробовать, если интересуют подробности, ссылка на сайт автора под галереей.

Источник фото www.instructables.com/id/DIY-Drill-Press-with-Rubber-Band-Suspension

Как сделать дешевый сверлильный станок своими руками

Этот простой самодельный станок сделан из деревянных отходов (кусок доски, несколько брусков и лист толстой фанеры для основания) и старой проводной дрели. Еще вам понадобится зажим для шлангов и шурупы. Вначале нарисуйте схему и разметьте детали, Затем соедините все это вместе, как на фотографии, используйте бумагу в качестве прокладок между деревянными деталями. Натрите воском скользящие поверхности. Прикрепите хомуты для шлангов и закрепите дрель на скользящей дощечке, при необходимости используйте клинья. Добавьте ручку для подачи дрели и пружину, чтобы работал механизм возврата. Все это можно сделать за 2 – 3 часа и финансово обойдется практически бесплатно.

Источник фото www.instructables.com/id/Cheap-Drill-Press-DIY/

Самодельный сверлильный станок из труб ПВХ

Трубы ПВХ, это материал, который без труда можно найти. Они подходят не только для водопровода, из них можно сделать много полезных вещей, даже самодельный сверлильный станок. Все материалы можно купить в магазине, главное, правильно подобрать комплектацию. Ниже на фото показаны необходимые материалы и инструменты.















Порядок сборки стойки смотрите на пошаговых фото, никаких сложных операций, рама собирается, как конструктор. Немного усовершенствовать и можно работать использовать, как стойку для фрезера.

Источник фото www.instructables.com/id/PVC-Dremel-drill-press

Как сделать самодельный сверлильный станок

Данный станок можно назвать универсальным, так как по этому проекту вы можете изготовить различные варианты по размерам и производительности. Для этой стойки подойдет любая ручная дрель вне зависимости от мощности. Конечно, представленные выше самодельные модели из дерева сделать легче, но металл, само собой, надежней, хотя без сварочного аппарата не обойтись. Для изготовления понадобится металлическая пластина для основы и уголки для подставок.

 Стойка для подъемного механизма сделана из квадратной металлической трубы.

 Для изготовления механизма регулировки применяют разные способы, в данном случае сделан тросиковый привод, для чего нужно изготовить скобу для крепления и вращающийся барабан. Для крепления петли тросика в основу приваривается болт. Рукоятку можно сделать любую, из подручных материалов, главное, чтобы удобно было пользоваться. Для фиксирующего устройства использовалась обычная струбцина, закрепленная на металлической пластине. После завершения работы покрасьте все детали, чтобы защитить от ржавчины, а трущиеся поверхности смажьте технической смазкой.

Источник фото mainavi.ru/dom/sverlilnyj-stanok-svoimi-rukami
Автор проекта Алексей Шамборский

Сверлильный станок из дрели

Автор использовал простой подход, зачем изобретать велосипед, если можно использовать готовые алюминиевые профили. Нужно просто отрезать 4 одинаковые части, обработать шлифовальной машинкой, просверлить отверстия и нарезать в них резьбу. Ползунки для подъемного механизма можно использовать от выдвижных ящиков. Стенд выполнен из двух частей, соединенных друг с другом, но можно сделать только из одного. Подсоединяется к базе четырьмя болтами и специальными гайками. Рычаг установлен с помощью длинного болта, ввинчен в гайку. Он сделан из куска трубы диаметром немного меньше, чем диаметр сверлильного станка.









Труба разрезана в продольном направлении и добавлено два тонких листа с отверстиями. С обратной стороны приваривают квадратную трубу и кусочек листа, чтобы закрепить его на стенде. В роли рабочего стола просто кусок дерева, приклеенный силиконовым клеем.

www.novamett.ru

Универсально-заточные станки. Фото - Заточные станки

Для наглядного представления универсально-заточных станков набрал немного фоток с нашего форума и интернета.

Паспорта на станки представлены в соседней ветке.

http://www.chipmaker.ru/topic/85752/



Универсально-заточные станки предназначены для заточки практически любого инструмента, а также плоского и круглого шлифования.

В названиях может быть в скобочках буквы. Это различные модификации станков.

Е-станок имеет гидростанцию и значит механическое перемещение стола.

Это удобно при шлифовании.

Каждый станок буду выкладывать в отдельном сообщении для удобства редактирования и дополнения.





3А64(Д,М) Один из первых заточных станков.

Изменено пользователем SASHA_76

www.chipmaker.ru

Школьный токарный станок ТВ 6:устройство,фото,видео,характеристики

Кинематическая схема токарного станка ТВ 6

фото:кинематическая схема токарного станка

Электрическая схема токарного станка ТВ 6

фото:электрическая схема токарного станка

Передняя бабка токарного станка ТВ 6

Передняя бабка предназначена для поддержания обрабатываемой заготовки и передачи ей вращательного движения. В токарном станке ТВ 6 передняя бабка является и коробкой скоростей и имеет шесть ступеней скоростей.

Монтаж передней бабки осуществляется по линии центров в горизонтальной плоскости при помощи двух установочных винтов. Шпиндель передней бабки установлен на двух упорных подшипниках 9 и радиальном подшипнике 19.

Вращательное движение передается от электродвигателя через ременную передачу на ведущий вал коробки скоростей. Внутри коробки, движение передается через вал 2 и неподвижное зубчатое колесо 3 на вал 4 с неподвижными шестернями 12, 6 и блоком шестерен 5.

Блок шестерня 5 принимает участие только при реверсе подачи.

Вращение заготовки, закрепленной в трехкулачковом патроне или планшайбы, передается от шпинделя. При обработке заготовки в центрах, в шпиндель вставляется неподвижный центр.

В коробке скоростей установлено устройство для изменения направления суппорта. Это осуществляется перемещением зубчатого колеса 15 в левое или правое положение при помощи рукоятки 3.

В левом положении зубчатого колеса 15 выполняется прямое вращение от блока шестерен 16. В правом положении колеса 15 выполняется обратное вращение при помощи паразитной шестерни 6.

фото:передняя бабка токарного станка

Гитара сменных зубчатых колес токарного станка ТВ 6

Гитара – передаточный механизм, служащий для передачи вращательного движения от шпинделя коробки скоростей к коробке подач.

Гитара состоит из кронштейна 1 и шестерен 2,4,7.

фото:гитара токарного станка

Коробка подач школьного токарного станка ТВ 6

Вращательное движение на коробку подач передается от коробки скоростей через передаточный механизм.

Поворачивая рукоятку 4 в трех положениях, блок-шестерен 6 перемещается по шлицам вала 5 и поочередно входит в зубчатое зацепление зубчатыми колесами 2,3,4. Что дает возможность нарезать метрическую резьбу с шагом 0,8; 1; 1,25 мм и продольную подачу суппорта 0,08; 0,1; 0,12 мм/об.

Рукояткой 5 осуществляется включение ходового винта и валика.

Смазка трущихся поверхностей и шестерен осуществляется фитилями.

фото:коробка подач токарного станка

Фартук настольного токарного станка ТВ 6

Фартук предназначен для механической продольной подачи суппорта от ходового валика, винта и ручной продольной подачи.

Маховиком 1 осуществляется ручная подача. Маховик сидит на валу 4, на котором установлено зубчатое колесе 11, входящее в зацепление с шестерней 3. Шестерня 3 сидит на валике реечной шестерни 2.Реечная шестерня, в свою очередь, входит в зацепление с зубчатой рейкой.

Механическая подача осуществляется червяком 5, установленном на ходовом валике 10 при помощи шпоночного соединения. Червяк входит в зацепление с червячной шестерней 13 и далее через муфту передается на реечную шестерню.

фото:фартук токарного станка

Задняя бабка токарного станка ТВ 6

Задняя бабка предназначена для поддержания конца заготовки, во избежание радиального биения. Кроме этого, в заднюю бабку устанавливается сверло для обработки отверстий.

Корпус 1 расположенный в основании 2 перемещается по направляющим станины.

Пиноль перемещается в осевом направлении в корпусе. В пиноли имеется коническое отверстие, в которое вставляется различные инструменты для выполнения токарных и сверлильных работ (упорный центр, сверло, развертки и т.д.). Осевое перемещение пиноли осуществляется при помощи маховика 4 и винта 5.

Регулировка сооснтости пиноли задней бабки и шпинделя осуществляется гайкой 12 и двумя винтами 11, расположенных с обеих сторон задней бабки.

Фиксация задней бабки в нужном положении выполняется поворотом вправо рукоятки 13.

фото:задняя бабка токарного станка

Техническая характеристика школьного токарно-винторезного станка по металлу ТВ 6

Основные параметры ТВ 6
Наибольший диаметр обрабатываемой заготовки,мм 12
Наибольший диаметр заготовки, устанавливаемый над станиной,мм 200
Наибольший диаметр заготовки, устанавливаемый над суппортом,мм 80
Наибольшая длина обтачивания,мм 300
Шаг нарезаемой резьбы,мм 0,8;1;1,25
Высота центров,мм 108
Расстояние между центрами,мм 350
Частота вращения шпинделя,об/мин 130...170
Суппорт
Перемещение на одно деление лимба,мм:
продольное 0,5
поперечное 0,025
Перемещение на один оборот лимба,мм:
продольное 30
поперечное 2
Масса станка,кг 300
Габаритные размеры,мм:
длина 1100
высота 470
ширина 110

Видео:Токарный станок ТВ 6

www.metalstanki.com.ua

Фрезерные среднегабаритные станки России - Фотографии станков

675П-Неизвестно чей завод. ( предположительно Одесса..) КМ4.

676П- Иркутский завод. КМ4/ О современном положении дел производителя инфы - нет. Сайта нет.

СФ676 - Кировский завод сескохозяйсвенного машиностроения. ISO40. Станок грубо исполненный. Не очень удобный в работе. Не жёсткий, но очень тяжёлый.

ФСМ250-676М. ISO40. ВСЗ - "Техника". Опытный образец. В эту группу станков попал, в виду увеличенных перемещений по коодинатам продольно и вертикально соответствующих станку 675.

6В75ВФ - Одесса. з-д Кирова. КМ4. Станок со сложной и капризной электрикой. Скорости подач - сервопривод вариатора. Точен и достаточно долговечен. Использовались ШВП. В пользовании не очень удобен.

67К25Р - Прибалтика - Комунарас.. ISO40. Капризный в работе станок. Много сложной электрики и реле. Вариаторы скоростей и подач. Точен.

Предпоследний - Воткинский ВМ130М имеет расходы, как ОФ55, но и ускоренные-рабочие подачи по трём координатам с помощью электромагнитных муфт. Капризная электрика. Точный станок.

Последний - Воткинский с ЧПУ - ВМ133-2 Современный станок последнего поколения. ISO40.

Внизу справа Волгоградский станок 6М76П KM4.



Не смотря на единые чертежи для бывшего СССР, специфика у кажого завода была своя. Отличались станки по форме рёбер жёсткости углового стола. Материалу маховиков подач ( чугун карболит..)

Фиксация лимбов ( винтом-радиально, винтом-продольно, пружинно..). Формой торцов шпинделей. Круглый КМ4, с выборкой прямоугольной КМ4, 7:24=ISO40... .

Обычно на всех этих моделях, оборот подач продольно-поперечнео - 5мм. Вертикально - 2,5мм

www.chipmaker.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
