Как изготовить металлический стеллаж своими руками

Сделать металлический стеллаж для гаража совершенно несложно

Стеллаж является наилучшим решением для гаража, так в него можно сложить весь инвентарь автолюбителя, начиная от инструмента, и заканчивая колесами. Если у вас его нет, не расстраивайтесь.

Мы расскажем, как изготавливается металлический стеллаж своими руками, и вы убедитесь, что это действительно просто.

Технология изготовления

Стеллаж — универсальное средство хранения для гаража

Для удобства поделим процесс изготовления на несколько этапов:

Составление чертежа;
Подготовка материалов;
Сборка каркаса;
Отделка.

Далее пошагово рассмотрим процесс работы от начала и до конца.

Составление чертежа

Перед тем как собрать металлический стеллаж, необходимо определиться с его конструкцией и основными параметрами. Для этого, прежде всего, продумайте размеры конструкции. Чтобы не ошибиться, пойдите в гараж и измерьте площадку, на которой вы хотите установить мебель.

Прежде чем приступить к работе, определитесь с основными параметрами изделия

Кроме того, определитесь с высотой будущего изделия. В гараже, особенно если он небольшой, целесообразно сделать систему хранения под самый потолок. За счет этого вы сможете уменьшить его размеры, т.е. длину и глубину, без ущерба вместительности.

Для гаража имеет смысл выполнить стеллаж под самый потолок

Когда такие параметры как длина, глубина и высота будут известны, определитесь с расстоянием между полочками. Для этого продумайте какие вы собираетесь хранить предметы.

К примеру, отсек для хранения колес по высоте должен быть на несколько сантиметров больше наружного диаметра колеса, т.е. расстояние между полками должно составлять примерно 65-70 см. Остальные отсеки сделайте поменьше, чтобы можно поместилось больше полок.

Пристенный стеллаж с двумя рядами опор для гаража наиболее практичен

Что касается конструкции, сделаем наиболее практичный вариант — пристенный каркас. Он имеет два ряда стоек, поэтому не крепится к стене и, при необходимости, может переноситься с места на место.

Преимущество пристенной конструкции — ее мобильность

Все стойки связываются между собой продольными и поперечными перекладинами. Эти же перекладины являются и основой для полок. Соответственно, от их положения зависит расстояние между полками.

Открытость конструкции позволяет хранить даже длинномеры

Вот, собственно, и вся конструкция. Поэтому, как мы уже сказали стеллажи металлические своими руками изготавливаются достаточно просто.

Металлический стеллаж способен выдержать большой вес хранимых деталей

Совет! Когда со всеми основными параметрами вы определитесь, обязательно «набросайте» на бумаге чертеж, пусть даже от руки, и укажите на нем размеры всех деталей в миллиметрах. Благодаря ему вы не ошибетесь при изготовлении заготовок и сборке каркаса.

Чертеж конструкции можно сделать даже от руки

Материалы

Раму конструкции выполним из профилированных труб 20х20 мм. Толщина стенки должна быть не менее 2 мм, чтобы конструкция обладала достаточной грузоподъемностью.

Для полок можно использовать даже металлическую сетку

Что касается полочек, их можно сделать из любых досок, реек, фанеры, OSB, прутов арматуры или любых других материалов, которые окажутся у вас под рукой.

Стеллаж с металлическими полками будет стоить дороже

Обратите внимание! Вместо профилированной трубы можно использовать уголок, цена которого несколько ниже. Однако, изделие из трубы смотрится аккуратней.

Для изготовления каркаса используйте трубы 20х20 мм

Надо сказать, что сборка каркаса может быть выполнена двумя способами:

Путем сварки — в этом случае для соединения деталей кроме сварочного аппарата и расходников для него вам ничего не понадобится;
Болтовым способом — данный вариант сборки подойдет для тех, у кого нет сварочного аппарата. Принцип его основан на использовании специальных крепежных элементов (скоб) для перфорированных труб, которые стягиваются болтами.

Для соединения деталей можно использовать специальные хомуты

Если вы собираетесь собирать каркас вторым способом, посчитайте на чертеже, сколько и каких соединений имеет конструкция, и закупите соответствующие крепежи.

Помимо всего прочего нам понадобится лакокрасочный материал, чтобы сразу же покрасить каркас и полочки. Если этого не сделать, конструкция в гараже быстро покроется коррозией и начнет гнить.

Металлические элементы стеллажа обязательно нужно покрасить

Сборка каркаса

Итак, с подготовительными этапами мы разобрались, теперь давайте рассмотрим, как изготавливаются своими руками стеллажи металлические.

Последовательной действий такая:

Иллюстрации	Действия
Нанесите разметку на трубы	Согласно размеров, указанных в проекте, нанесите разметку на трубы для изготовления заготовок.
Нарежьте заготовки по разметке	Воспользуйтесь болгаркой или ножовкой по металлу, чтобы нарезать заготовки, а именно — стойки, а также продольные и поперечные перекладины, которые их связывают.
При сварке деталей используйте уголок	Теперь из заготовок нужно сделать боковину. Для этого выполните следующие действия: Нанесите на стойке разметку расположения перемычек; Приварите или состыкуйте хомутами перемычки со стойкой согласно разметке.
От рабочего места зависит качество	Совет! Перед тем как собрать стеллаж металлический, подготовьте верстак или большой стол, на котором вы сможете фиксировать детали струбцинами. Это значительно упростит рабочий процесс.
Приварите к перемычкам вторую стойку	Когда перемычки будут приварены к стойке, закрепите на них вторую стойку, как показано на фото.
Сварные швы следует зачистить болгаркой или напильником	Обработайте сварные швы болгаркой или напильником
Используйте первую боковину как шаблон для второй боковины	Теперь нужно точно так же собрать вторую боковину: Уложите на верстак первую, готовую конструкцию; Сверху соберите из заготовок вторую, при этом нижняя будет служить шаблоном. Зафиксировать детали можно струбцинами. Соедините все детали сваркой. Примерно по такой же схеме собирается вторая боковина болтовым соединением, единственное, фиксировать ее струбцинами к первой не нужно, чтобы была возможность установить хомуты.
Приварите к боковине продольные перемычки	На одном уровне с поперечными перемычками приварите к боковине продольные. Как и в предыдущем случае, при состыковке обязательно используйте уголок, чтобы все углы получились ровными.
Приварите к перемычкам вторую боковину	Теперь к перемычкам приварите вторую боковину.
Приварите к ножкам пластинки	Сделайте ножки. Для этого приварите к торцам металлические пластинки.
Сделайте закладные для полок	Чтобы закрепить полки, выполним закладные из металлических пластин. Каждая закладная представляет собой пластинку длиной сантиметров 5 с двумя отверстиями под саморезы.
Приварите закладные с шагом 30 сантиметров	Приварите пластинки поперечинам, расположив их с шагом сантиметров в 30. Совет! Чтобы не делать закладные, для изготовления перемычек можно использовать уголок.

Так выглядит готовая конструкция

Можно сказать, что стеллаж металлический своими руками мы уже сделали. Остались мелкие штрихи — покраска и изготовление полок.

Отделка

Инструкция по отделке изделия достаточно простая:

Иллюстрации	Действия
Покрасьте конструкцию	Обработайте поверхность металлической конструкции краской по металлу. Нанести краску можно обычной малярной кистью. Совет! Если на поверхности труб имеются следы коррозии, их обязательно надо удалить наждачкой.
Раскроите листовой материал для изготовления полок	Теперь осталось подготовить и установить полки: Нанесите разметку на материал; Вырежьте полки согласно разметке электролобзиком или ножовкой.
Прикрутите полки к стеллажу	Закрепите полки саморезами на закладных планках.

Вот и все, что мы хотели рассказать вам о том, как изготавливаются металлические стеллажи своими руками.

Вывод

Как вы видите, сделать стеллаж металлический своими руками несложно. Причем, для этого не обязательно даже иметь сварочный аппарат. Но, прежде чем приступить к работе, советуем просмотреть видео в этой статье, уверены, оно будет полезным дополнением.

1pogarazham.ru

Как собрать металлический стеллаж: инструкция и особенности монтажа

Металлический стеллаж из себя представляет универсально сборно-разборную конструкцию, позволяющую рационально распределять предметы в производственных, складских и гаражных типах помещений. Состоит из стоек с опорами, кронштейнов, полок, подпятников. Конструкция по типам разделяется на:

Мобильные.
Стационарные.
Фронтальные.
Угловые.
Поддонные.
Паллетные.
Полочные.

Инструкция по сборке металлического стеллажа

Содержание статьи

Сборный стеллаж подбирается по индивидуально требуемым параметрам (размер, высота, ширина, глубина). Выбирается для определённой цели, отлично подходит для хранения книг, банок с консервацией, автомобильных деталей и инструментов. Металлическое изделие имеет небольшой вес и при этом высокую устойчивость к нагрузкам. Полки с одним ребром жёсткости могут выдерживать до 90 кг, с двумя рёбрами — до 120 кг.

Основным плюсом использования металлического стеллажа является экономия пространства. По стоимостным критериям он относится к бюджетной категории. Заменить износившуюся деталь в нем не составит труда.

Благодаря оцинковке элементов стеллаж пригоден для установки в помещениях с любым температурным режимом и степенью влажности. Не подвержен коррозийным образованиям, не плесневеет, пожароустойчив, имеет длительный срок эксплуатации.

Как собрать стеллаж металлический? Монтаж намного проще, чем сборка корпусной деревянной мебели. Происходит с использованием минимума дополнительных инструментов; достаточно электрического шуруповёрта или рожкового ключа. У некоторых моделей крепление выполняется на зацепах.

ВАЖНО! Конструкцию собираем строго на горизонтальной поверхности.

Как собрать стеллаж? Этапы сборки:

Подготовить комплектующие, внимательно изучить инструкцию.
Опоры с ножками, подпятником прикрутить болтами к основным стойкам.
Горизонтально зафиксировать между двумя опорами полки.
Крепим их, конструкция станет более устойчивой.
Фиксируем промежуточные полки, глухие стенки.
Стягиваем все болтовые крепления.

ВАЖНО! При монтаже внимание уделяйте симметричности деталей, фиксации без перекосов.

После всех этапов сборки проверьте стеллаж на устойчивость.

Особенности установки стеллажей углом

Угловой тип стеллажа отлично подойдёт для установки в малогабаритных помещениях. Например, подойдёт для лоджии для горшков с комнатными растениями или узких погребов для расстановки банок с соленьями.

Принцип сбора схож со стационарными стеллажами, отличаются только некоторые моменты:

В месте крепления угловой полки нужно установить дополнительные усиливающие металлические уголки, прочно закрепив.
Зафиксировать угловые полки к стойкам посредством уголков.
Конструкцию соединить с подпятниками.
Задвинуть вертикально поставленный стеллаж в угол и оценить правильность собранной конструкции.

Монтаж дополнительных элементов

Дополнительными деталями являются:

Ограничительная планка. Она фиксируется к основным стойкам.
Поперечный разделитель. Надевается на полку вертикально.
Продольный разделитель. Фиксируется к основным стойкам.

Также в набор могут входить:

Разделители;
Стенки;
Наклонные полки;
Навесы;
Сетчатые полки;
Выдвижные ящики.

Правила безопасности при сборке

В первую очередь, перед началом сборки нужно ознакомиться с правилами техники безопасности.
К процессу монтажа нужно подходить с особой осторожностью. Рассмотрим основные рекомендации по технике безопасной сборки металлического стеллажа:

Обзавестись средствами личной защиты (каска, перчатки, жёсткая обувь).
Место, где будет происходить сборка, должно быть просторным, без присутствия сторонних предметов.
Необходимо хорошее освещение.
Пользоваться только исправным инструментом, лишённым каких-либо дефектов.
Место для установки будущей конструкции должно быть ровным.
Каждый последующий ярус монтируется после полной установки предыдущего.
Не должна присутствовать спешка при монтаже.
Приступать к монтажу следует только в трезвом состоянии.
Сборка должна проходить в месте, защищённом от детей.
При установке стеллажа не должно быть шаткости собранной конструкции, рекомендуется подложить дополнительную опору под основание или закрепить стеллаж к стенке дополнительными штифтами.

Помогла статья? Оцените её

Загрузка…

setafi.com

Как собрать стеллаж

Быстро-сборные металлические стеллажи могут быть собраны без использования специальных инструментов и помощи специалистов. В комплектацию стеллажных полок и стоек включены все необходимые крепежные элементы. Отличное качество фурнитуры и продуманная конструкция, позволяет быстро и без проблем осуществить процесс сборки и разборки конструкции.

Хотите собрать стеллаж сами? Мы поможем Вам разобраться по шагам…

Приступаем к сборке стеллажа.

ШАГ №1

1. На каждую стойку прикручиваем по одному подпятнику двумя болтами с гайками, не забывая о шайбах.

2. Определяем места установки верхней и нижней полок, отсчитывая по отверстиям или отмечая места установки маркером. В местах установок верхней и нижней полок установить уголки, прикрутив их одним болтом через нижнее отверстие уголка.

В результате у Вас получится так

3. Подготовить так все стойки

ШАГ №2

1.Две стойки уложить параллельно, и к ним, к местам усиления уголками прикрепить нижнюю и верхнюю полки.

2. На установленные полки, сверху положить стойки и аналогичным образом закрепить их.

У Вас должно получиться вот так:

ШАГ №3

1. Произвести установку всех промежуточных полок в необходимом количестве.

2. Стеллаж установить в вертикальное положение и проверить правильность геометрии конструкции (отсутствие перекосов и т.п.).

3. Произвести окончательную дозатяжку всех болтовых соединений.

ШАГ №4

Если необходимо установить глухие стенки, то выполняем следующий шаг:

1. Ослабить болтовые соединения до появления зазора между стойками и полками.

2. Вставить в образовавшийся зазор одну из сторон стенки.

3. Немного изогнув стенку (в пределах упругих деформаций), вставить в зазор противоположную стенку.

4. Затянуть болтовые соединения.

Аналогичную операцию проводим с остальными стенками, если это необходимо.

Сборка стеллажей углом

1. Для установки угловых полок. необходимо удалить крепеж с торцевых сторон обеих секций, если он был уже установлен.

2. В местах крепления угловых полок, установить усиливающие уголки, закрепив их одним нижним болтом (на обеих секциях).

3. Прикрепить угловые полки к обеим секциям через уголки.

4. Прикрепить к угловым полкам стойку, предварительно собранную с уголками и подпятником.

Установка дополнительных элементов

Дополнительно на стеллаж можно установить:

1. Ограничительные планки (крепятся к стойкам двумя болтами)

2. Поперечные разделители (просто надеваются на полку сверху)

3. Продольные разделители (крепятся к стойкам четырьмя болтами)

premaster.ru

Металлический стеллаж своими руками — инструкция и чертежи

Данная конструкция с полками на разных уровнях позволяет грамотно организовать хранение всего, что принято называть «домашней утварью». Выбор материалов и схем для стеллажей достаточно большой, и зависит главным образом от места их установки. Но если речь идет о металлическом стеллаже, то подразумевается, что изделие предназначено для того, чтобы выдерживать значительные нагрузки, а также эксплуатироваться в условиях, где древесина быстро приходит в негодность.

Например, при повышенной влажности. Как правило, стеллажи из металла монтируются своими руками в подсобных помещениях и строениях – кладовых, сараях, гаражах, погребах и так далее. Эта статья ознакомит с их типовыми чертежами и вооружит полезными советами по порядку изготовления.

Краткая инструкция по изготовлению металлического стеллажа

Первый этап – сборка каркаса. Он всегда крепится к стене и полу. Если по высоте каркас примыкает к потолку, то желательно зафиксировать его и на перекрытии. Основное внимание на этом этапе нужно уделить геометрии стеллажа. Все его конструктивные элементы должны располагаться или параллельно, или под прямым углом.

Второй этап – формирование коробок и установка полок. Учитывая, в каких условиях в основном эксплуатируются металлические стеллажи, использовать для боковин и задней стенки листы ГКЛ не стоит. Подойдет многослойная фанера, ДСП, ОСВ и подобная продукция. Для полок оптимально – доска. В зависимости от длины и нагрузки в диапазоне 10 – 15 мм. Если грамотно составить чертеж и определиться с размерами, то их не придется крепить к металлическому каркасу. Они укладываются в гнезда, образуемые уголками.

Третий этап – обработка стеллажа. Для металлических частей следует применять влагоотталкивающую краску. Элементы из древесины пропитываются антисептиками и покрываются лаком (если стеллаж для жилого помещения) или красящим составом. Как вариант дополнительного оформления – использование кромок, декорирование плотной бумагой или пластиком.

ismith.ru

порядок выполнения работ, особенности конструкции, фото

Металлические стеллажи — предмет довольно распространенный и популярный как в быту, так и на производственных площадях. Их можно увидеть в гаражах и сараях, погребах и магазинах, складах и офисных помещениях. Это удобное место для складирования и классификации товаров, поэтому выпускают их самых разных размеров, от небольших для домашнего пользования до огромных вариантов для промышленных предприятий.

В статье рассмотрим, как собрать металлический стеллаж, ведь продают их в разобранном виде. В комплект входят стойки, поперечные детали для полок и фурнитура. Инструменты, необходимые для их сборки, зависят от вида креплений. Есть стеллажи на зацепах, а существуют конструкции на болтах и со сборными стойками.

Небольшие изделия собирают и устанавливают на половое покрытие без дополнительного укрепления. Если стеллаж огромный и предназначен для крупного супермаркета или склада, то обязательно нижняя часть фиксируется на бетонный пол анкерными креплениями, вбитыми в поверхность и зацементированными вровень с полом.

Сборный стеллаж для дома

Для домашнего использования приобретите разборной комплект. Перед покупкой удостоверьтесь, что он поместится вдоль стены помещения. Обязательно дайте припуск по бокам приблизительно на 10 см, чтобы удобнее было действовать при сборке.

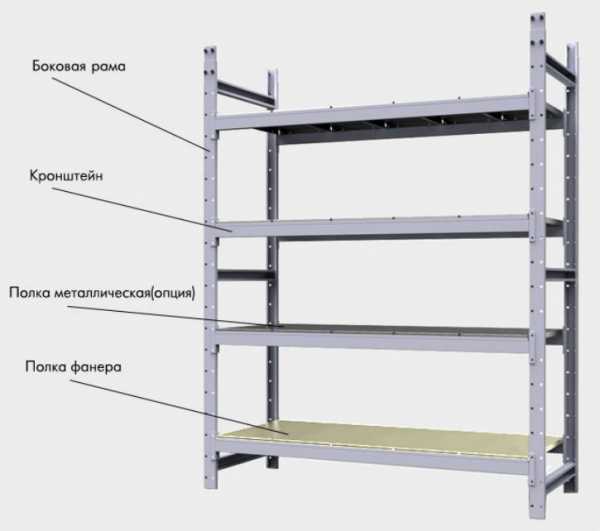

Обычно стеллажи состоят из вертикальных стоек с отверстиями для крепежных элементов и полок. Можно небольшую стойку для инструментов собрать на полу в горизонтальном положении и потом поднять ее и поставить в нужное место. Если стойка имеет большие размеры, то действовать нужно согласно инструкции по сборке металлических стеллажей.

Если вы решили действовать самостоятельно, то приготовьте отвертку и пассатижи. Желательно позвать члена семьи в качестве подсобного рабочего, чтобы в случае надобности поддержал противоположную часть конструкции во время работы.

Инструкция по сборке

Начинается сборка с вертикальных стоек. Они сделаны таким образом, что полки можно расположить на удобной для вас высоте, поэтому рекомендуется сразу рассчитать расстояние между полками. Когда собраны вертикальные детали, прикрутите сначала нижнюю полку, чтобы конструкция приобрела жесткость. Дальше дело пойдет намного проще.

Чтобы расстояние между полками было равным и не пришлось раскручивать уже прикрепленную сторону, перед тем как собрать металлический стеллаж, поставьте метки на каждой вертикальной стойке. Это ускорит процесс работы. Можно воспользоваться линейкой или просто отсчитать определенное количество отверстий от нижней полки с каждой стороны (если они предусмотрены изготовителем в разных вариантах). Если вы собираетесь хранить крупногабаритные предметы, то используйте для прикрепления полок уголки жесткости. На нижние торцы стоек не забудьте надеть пластиковые подпятники, которые не только предохранят пол от повреждений, но и не дадут скапливаться влаге.

Собрать металлический стеллаж не составит труда, особенно если он имеет небольшие габариты. Для крупных конструкций возьмите себе помощника, который придержит детали, пока вы их окончательно не прикрепите.

Сборная конструкция

Очень удобные металлические стеллажи сборной конструкции, где стойки просто вставляются одна в другую за счет разного диаметра цилиндрических палок.

Полки в них сетчатые с фигурными перилами по всему периметру. Как правильно собрать металлический стеллаж, нарисовано на листе-вкладыше, имеющимся в комплекте. Для удобства в работе освободите поверхность пола от всего лишнего и разложите все элементы в порядке сборки. Единственно, что вы должны учитывать при покупке такого изделия, что полки имеют предназначенные изготовителем места, поэтому их уже нет возможности переставить или изменить между ними расстояние для крупногабаритных предметов.

Собирают такие стеллажи вручную, просто надевая детали на вертикальные палки. Для прочности креплений воспользуйтесь резиновым молотком, аккуратно ударяя по краю полки, чтобы она села полностью на свое место. Делать такую работу несложно, сборка похожа на детский конструктор, поэтому такой металлический стеллаж собрать своими руками сможет даже подросток или женщина.

Стойки с зацепами

В продаже имеются удобные стеллажи из металла, для которых не потребуется никакой фурнитуры, чтобы соединить вертикальные стойки и горизонтальные полки. Они соединяются между собой защелкиванием на надежные зацепы. На полках имеются специальные крючки, а на стойках — отверстия с уменьшением книзу. Как собрать металлические стеллажи такого типа? Очень просто. Вставить крючок в отверстие и с силой придавить, чтобы он опустился до самого конца.

Подробная инструкция по сборке поможет сделать работу быстрее и правильно расположить элементы между собой. Прочитав ее, вы сможете собрать стеллаж для своего гаража или магазина всего за несколько минут. Желательно взять в помощь помощника, чтобы придерживал полку с противоположной стороны, пока вы занимаетесь поиском нужного отверстия.

Алгоритм действий

Перед тем как собрать металлический стеллаж самостоятельно, обязательно проверьте расположение стоек. Нижняя сторона имеет специальные отверстия для соединения с подпятником, а на верхней их нет. Просмотрите сразу все стойки и положите их на полу правильной стороной, чтобы после сборки не переделывать работу. Все зацепы должны смотреть вниз, иначе полки просто невозможно будет присоединить.

Чтобы уже не задумываться над этим вопросом, наденьте сразу подпятники на нижние края. Дальше работу лучше делать вдвоем. Крючки на полках должны смотреть вниз. Сначала прикрепите нижнюю полку, чтобы стойки уже не нуждались в поддержке. Для этого вставляют одну часть полки в зацепы, потом прикладывают противоположный край. Так как запецы удерживают поперечные детали прочно, нужно вставить крючки до конца. С металлом это не так просто сделать.

Мастера с опытом пользуются специальными резиновыми молотками, постукивая по поперечине, пока она не займет положенное место. Если у вас его нет, то нет смысла покупать инструмент для разового использования. Перед тем как собрать металлический стеллаж на зацепах, приготовьте деревянный брусок и постукивайте для усадки ним. Однако тут необходимо действовать без фанатизма, ведь при сильном ударе может деформироваться металл.

Правила сборки больших конструкций

Для крупных магазинов или складских помещений тоже используются стеллажи с зацепами, только они имеют гораздо больший размер и толщину стенок из металла. Для сборки таких изделий понадобится слаженная работа нескольких человек, строительные леса и дополнительная техника в виде подъемников.

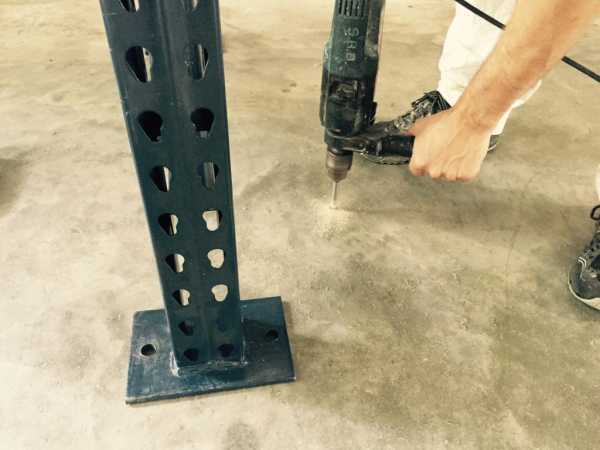

У таких конструкций нижние части вертикальных стоек оборудованы отверстиями для анкерных болтов. Для их установки в бетонном полу делают перфоратором отверстия и вкручивают их накрепко в основание. Таким же образом крепятся стеллажи и к стене, ведь нагрузка на промышленные стеллажи невероятно велика.

Потом аналогичным способом надеваются крючки полок на зацепы вертикальных стоек, помогают крепкому сцеплению резиновые молотки.

Правила безопасности

Перед тем как собрать металлический стеллаж для магазина, используют подручные средства. Для укрепления верхних частей конструкции выставляются строительные леса. Необходимо соблюдать технику безопасности и использовать ремни или сделать перила на подставках. Леса или строительные подмостки должны быть устойчивы и прочны.

Для исключения падений с высоты обязательно должны быть перила. До начала работы проинструктируйте рабочих о правилах безопасности во избежание несчастного случая при сборке таких габаритных изделий, как на фотографии выше.

Подъемники также должны быть оборудованы перилами и должны иметь устойчивость относительно пола. Работать на высоте обязательно парами, чтобы надевать полки на зацепы сразу с двух сторон. Перед тем как начинать сборку верхних частей конструкции, нужно прочно укрепить анкеры к поверхности основания и к стене здания, чтобы сборка имела жесткость.

Особенности конструкции

Как вы уже поняли, металлические стеллажи бывают самых разных конструкций и методов сборки. Как собрать металлический стеллаж без сварки, подробно описано в статье. Обратим внимание на конструкцию полок. Они могут состоять из планок с уголками, на которые нужно укладывать фанеру, вырезанную под размер.

Для крупногабаритных стеллажей полки имеются уже готовые, с прочными металлическими перемычками и сетчатым покрытием. Они довольно крепкие, способны выдержать большую массу.
