Кладка в 1 кирпич схема

Кирпичная кладка углов

При возведении кирпичных стен особое внимание следует уделить правильной кладке углов будущей постройки. Именно углы служат основой возведения кирпичных стен. И не важно, строите ли вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.

В начале строительства в углах по отвесу устанавливают порядовки. Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.

В статье Как сделать кирпичные стены для бани уже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладки вы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.

Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.

Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:

Кладка угла в 1 кирпич

Наиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:

При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:

Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.

Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:

Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Поделитесь этой страничкой с друзьями в соцсетях:

В современном мире все труднее становится найти действительно здорового человека. Плохая экология, ежедневный стресс, усталость и переживания приводят к тому, что иммунитет ослабевает, а состояние здоровья оставляет желать лучшего. Поэтому все чаще сегодня… Читать.

Многие слышали слово «фитобаня», но далеко не все знают, что оно означает. Две составных части этого слова можно трактовать, как баня на травах. Это наиболее точно передает смысл процедуры. Воздействие производится за счет пара, получаемого из настоя лечебных… Читать.

Важной частью финишной отделки является красивое оформление мест примыкания пола к стенам. Именно для этого и используются плинтуса. Они позволяют создать некую плавную линию между полом и стеной, красиво дополняя напольное покрытие, могут скрыть различные… Читать.

Кладка в один кирпич

Использование кирпича, как элемента для возведения дома остается актуальным, несмотря на внедрение новых строительных материалов. Сооружение из кирпича гарантировано будет прочным и надежным благодаря физико-техническим свойствам этого материала.

Для каждого элемента здания существует оптимальный метод кладки. К примеру, несущие стены должны быть непременно выполнены кладкой в два кирпича, а для сооружения перегородок вполне подойдет кладка в один кирпич.

При сооружении хозяйственных построек часто используют однокирпичную кладку и для несущих стен. При необходимости создания стен большей прочности используется кладка в полтора кирпича.

Размеры стандартного изделия имеют следующие значения:

При кладке методом в один кирпич стена будет иметь толщину 25 см. Такая толщина обеспечит надежность и прочность гаража, летней кухни или сарая. При формировании стены в полтора элемента это значение увеличится до 38 см.

Особенности кладки

Несмотря на кажущуюся простоту такой кладки, все же это достаточно ответственный и трудоемкий процесс. Как и в любом вопросе, касающемся строительства, тут есть свои правила и рекомендации, выполнение которых необходимо. Отсутствие опыта и теоретической подготовки могут привести к негативным последствиям. Как одно из следствий некачественной кладки могут возникнуть трещины по возведенной стене.

  • Правильная укладка может выполняться несколькими способами, каждый из которых имеет свои нюансы и особенности. Один из традиционных и часто используемых методов предполагает, что укладка первого и последнего ряда будет выполняться поперек основной кладки. Основная кладка выполняется попеременно – ряд поперек кладки, ряд вдоль. Такой метод гарантирует прочность конструкции.
  • При необходимости можно усилить стену, размещая через каждые пять рядов армирующую сетку. Такой метод, кроме непосредственного укрепления стены, способен улучшить сцепление между кирпичами.
  • Важно уделить особенное внимание швам. Формирование стены должно производиться без совпадений вертикальных швов в рядах, находящихся по соседству. Такая ошибка недопустима, так как подобная стена будет не только ненадежной, но и опасной в эксплуатации.
  • Еще один важный этап – возведение и соединение углов. На этапе кладки стены следует ответственно относиться к формированию угловых конструкций, которые являются основными элементами, отвечающими за скрепление и прочность всей системы в целом.

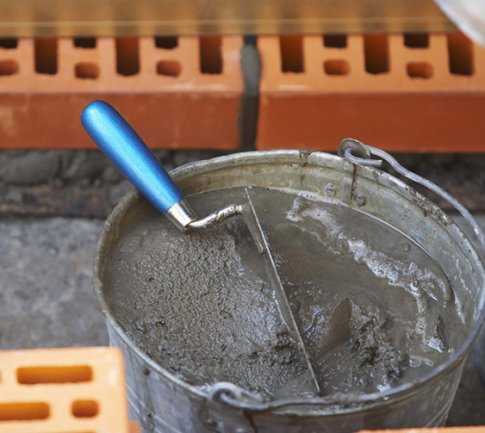

Раствор для кирпичной кладки

Для кирпичной кладки применяется обычный классический цементный раствор, в состав которого входят три основных составляющих: песок, цемент, вода. Пропорциональность данных ингредиентов зависит от марки используемого цемента.

  • В случае применения марки до М200 необходимо соблюдать соотношение песка и цемента один к одному. Если используемый цемент превышает марку М200, то на одну часть цемента нужно брать три части песка.

Процедура приготовления раствора такова:

  • сначала смешиваются сухие ингредиенты, а затем постепенно добавляется вода. Готовый раствор должен иметь пластичную консистенцию, при этом не быть слишком густым или жидким. Важно, чтобы полученная смесь легко наносилась на поверхность строительного материала, не растекалась и удерживалась на ней.

Секретом успешной кладки для многих опытных строителей является увлажнение кирпича непосредственно перед нанесением раствора. Окунув ненадолго изделие в воду, можно улучшить его сцепление с цементом, а также не допустить слишком стремительного застывания смеси при кладке.

Способы укладки кирпича

Общепринято два основных метода формирования стены в один кирпич. Согласно строительному сленгу они именуются «вприжим» и «впритык». Первый нуждается в приготовлении раствора более густой консистенции, а второй – более жидкой.

  • Метод «вприжим» более сложный. Перед тем, как уложить на густой раствор кирпич, нужно сформировать вертикальный шов, уложив раствор с торцевой части элемента.

В момент укладки раствор нужно придерживать кельмой, которую нужно вынуть после того, как шов будет сформирован.

  • Метод «вприсык» подразумевает формирование канавок в местах вертикальных швов. Как правило, после такого способа укладки проводят оштукатуривание поверхности стены.

Данный метод в сочетании со штукатуркой формирует прочную конструкцию, для которой нет необходимости применять армирующую сетку. Для укладки готовится жидкий раствор, который прижимается кирпичом к поверхности предыдущего ряда.

Далее нужно выровнять кирпич на поверхности (жидкий раствор позволяет это сделать) и постучать по нему ручкой кельмы, окончательно утрамбовывая.

Оба метода должны быть выполнены таким образом, чтобы толщина горизонтального шва была в пределах от 8 до 15 см, а вертикального от 8 до 12 см. С учетом этих данных, 1 м2 кладки состоит из 13 рядов. Эти стандарты касаются материала, изготовленного из глины. Силикатные кирпичи имеют немного иные параметры.

Расчет количества

Для кладки в один ряд расчет материала осуществляется в кубических метрах. Для формирования одного кубического метра стены в один ряд нужно примерно 400 штук керамического кирпича.

Выполнение кладки стены производится разными методами и с использованием раствора цемента различной консистенции. Независимо от того, какой метод был выбран, работы следует производить с полной ответственностью и качественно.

Несмотря на сложность данного процесса, выполнение его своими руками вполне возможно. При этом важно соблюдать рекомендации специалистов, пропорции при изготовлении раствора и последовательность выполняемых действий.

Кроме того, следует периодически контролировать горизонтальность кладки с помощью строительного уровня. Толщина швов в каждом ряду должна быть одинаковой.

Схема кладки в 1 кирпич

Кладка в один ряд создает впечатление довольно простой конструкции. Но это ошибка. Такой способ укладки требует определенных умений и опыта. Метод применяется для возведения перегородок и декоративных элементов. Далее — о том, как правильно возвести кладку в 1 кирпич.

Этот вид кладки может легко осилить единственный человек, а все нужные расчеты можно произвести самостоятельно.

Материалы для работы

Чтобы определить необходимое количество материала для стройки, нужно замерить и узнать все параметры будущей стены: высоту, ширину и длину – станет известно количество кубометров. К полученному итоговому расчету необходимо прибавить около 10% запаса (возможный бой кирпича).

Перед началом работы нужно подобрать нужные инструменты и материалы. Строительный рынок предлагает два типа кирпича: силикатный блок и керамический.

Керамический камень используется для внешних и внутренних декоративных и отделочных работ. Силикатный кирпич используется для работы с наиболее прочными несущими стенами и конструкциями. Для укладки в ряд рекомендуется применять керамический вид. Стандартная толщина стены равна 25 см. Такая кладка очень подходит для возведения веранд, гаражей, летних кухонь и пристроек к дому.

Перед работой кирпич нужно полить водой. Это делают для того, чтобы камень впитывал меньше влаги из раствора, благодаря чему можно предотвратить усадку стены.

Профессиональные названия граней блока:

  • тычок – грань, находящаяся с торца блока;
  • ложок – это самая длинная грань сбоку блока;
  • постель – является самой широкой стороной блока, на нее обычно кладут раствор.

Необходимые инструменты:

  • кельма (мастерок) – для нанесения состава;
  • молоток-кирка – для колки блоков;
  • расшивка – для отделки швов;
  • металлические скобы;
  • уровень;
  • рулетка;
  • отвес – для контроля вертикали;
  • промежуточный маяк;
  • строительный угольник;
  • деревянная порядовка – инструмент для разметки всех рядов;
  • шнур-причалка – для контроля горизонтальности рядов.

Подготовка раствора

Строительный раствор в своем составе имеет три ингредиентом: песок, вода и хороший цемент. Прочность и надежность кладки зависит от марки самого цемента. Так, если марка М 500, то куб материала сможет выдержать вес 500 кг. Если для строительного раствора применяется цемент ниже М200, соотношение составляющих будет 1:1, если более — 1:3.

Для правильного смешения раствора нужно смешать цемент и речной песок, понемногу добавляя воду, пока не получится пластичная масса. Чрезмерно много раствора готовить не рекомендуется, так как он начинает застывать уже через 30 мин, теряет свою эластичность. Воду запрещается добавлять в такой раствор!

Схема укладки

  1. Качественная кладка должна иметь прочное основание – фундамент. Отталкиваясь от назначения будущей конструкции, можно поставить съемную деревянную опалубку, формирующую саму конструкцию.
  2. Следующим шагом станет установка порядовки – специальное приспособление, которое изготовлено из реек со специальными делениями и уголков, которые определяют ширину всех горизонтальных рядов. Порядовка может выступать в качестве крепежа шнура-причалки, который помогает определить четкую вертикаль и горизонталь кладки.
  3. Угловые порядовки закрепляются скобами. Их нужно устанавливать на углах строения в местах сопряжения стен и по его периметру на расстоянии 12 метров стены. Облицовочных работ это не касается.
  4. В вертикальных швах стены необходимо установить струбцину из древесины или металла, через несколько кирпичных рядов – следующая. Между ними вставляется порядовка.

Чтобы выполнить укладку в один кирпич, рекомендуется использовать метод укладки «вприжим». В этом случае все швы нужно полностью заливать раствором. Несмотря на этот трудоемкий процесс, обеспечивается качественная стена.

Поэтому такая кладка прослужит долгое время и будет намного прочнее. Если используется тычковая кладка, от грани кирпича нужно отступить 1 см. Если стену планируется стену штукатурить после постройки, то надо отступить 3 см.

Держа кельму правой рукой нужно разравнять постель со строительным составом, подгребая ребром инструмента часть раствора, которая прикладывается к вертикальной стороне ранее уложенного блока. Следующий кирпич подвигается левой рукой по приготовленной ранее постели со строительным раствором, встык к предыдущему уложенному кирпичу. Все блоки кладутся поочередно на слой раствора. Первое – раствор, второе – кирпич, плотно прижимается и простукивается рукояткой кельмы. Положение кирпичей ровняется по натянутому шнуру. Чтобы шнур не провисал, нужно закреплять маяки через 5-6 м.

Каждый ряд кладется, сдвигаясь на половину кирпича. Для укладки в один ряд не нужно использовать перевязку. Также нужно внимательно отнестись к швам. Нельзя допускать в соседних рядах совпадение вертикальных швов. Если кладка будет некачественной, ее теплоизоляция будет намного хуже.

После завершения возведения стены, необходимо расшить все швы (придать аккуратный вид стене). Для этого, пока раствор совсем не застыл, его нужно разгладить расшивкой, вдавливая раствор внутрь шва на пару миллиметров.

Во время всего строительства необходимо следить за горизонтальностью рядов и правильными углами и следовать последовательности действий, которые подсказывает схема кладки.

  • нижний и самый верхний ряды должны быть точно перпендикулярны стенке;
  • совпадение стыков в расположенных рядом рядах не допускается;
  • чтобы предотвратить появление трещин и других дефектов в стенке, через каждые 5 горизонтальных рядов кладки должен находиться тычковый ряд с армированной сеткой.

Сверхъестественных знаний кладка в 1 кирпич не требует. Но со временем появляются навыки этой работы. В перспективе можно освоиться и более тяжелая схема укладки в несколько кирпичных рядов. А также оформление кирпичом фасада и декоративных элементов. А это очень интересно и увлекательно.

Похожие статьи

Укладка декоративного кирпича на стену

Расшивка для кирпичной кладки

Источники: http://russkaya-banja.ru/steny/kirpichnaya-kladka/131-kladka-uglov.html, http://aquagroup.ru/articles/kladka-v-odin-kirpich.html, http://pluskirpich.ru/kladka/v-odin-skhema.html

kirpich-sbm.ru

схема, фото. Толщина и ширина кладки в 1 кирпич

Применение кирпича в качестве элемента для строительства дома на сегодняшний день все еще актуально, несмотря на появление все новых решений. Если использовать данные изделия, то постройка получится надежной и прочной, что обусловлено физико-техническими характеристиками материала. Каждый конструктивный элемент здания предполагает использование своего оптимального способа кладки. Например, несущие стены специалисты выполняют по технологии кладки в 2 кирпича. Тогда как для формирования перегородок отлично подходит кладка в один элемент.

Хозяйственные постройки частными мастерами возводятся методом в 1 кирпич даже для несущих конструкций. Если есть необходимость создать более прочные стены, то следует применить технологию в полтора кирпича.

Толщина кладки в один кирпич

Габариты стандартного изделия ограничены длиной в 25 см, шириной в 12 см и толщиной, равной 6,5 см. Ширина кирпичной кладки в 1 кирпич равна 25 см. Толщина способна обеспечить прочность и надежность гаража, сарая или летней кухни. Если использовать методику в полтора элемента, то удастся увеличить данный параметр до 38 сантиметров.

Особенности проведения работ

Несмотря на то что описываемая кладка считается довольно простым процессом, подобные работы можно считать трудоемкими и ответственными. Если у мастера нет теоретической подготовки и достаточного количества опыта, то это может стать причиной возникновения ошибок, а последствия окажутся весьма негативными. В качестве одного из следствий неправильно проведенной кладки может выступить возникновение трещин в стене. Если вами будет осуществляться кирпичная кладка в 1 кирпич, то при этом можно воспользоваться одним из нескольких способов, каждый из которых обладает своими особенностями и нюансами.

Один из часто используемых и традиционных методов предусматривает укладку последнего и первого рядов поперёк основной кладки. Последняя осуществляется попеременно и указывает на то, что один ряд должен располагаться вдоль, тогда как другой – поперёк. Такой подход обеспечивает прочность всей конструкции. Если будет использоваться кирпичная кладка в 1 кирпич, то можно при необходимости усилить стену, располагая через каждые 5 рядов специальную армирующую сетку. Подобный подход, помимо укрепления стены, гарантирует сцепление между изделиями. Мастер должен уделить особое внимание швам. При этом формировать стены необходимо, исключая совпадение вертикальных швов в рядах, которые располагаются по соседству. Если допустить такую ошибку, то сформированная конструкция не будет обладать качествами надежности и станет опасной при эксплуатации.

Совет профессионала

Когда осуществляется кладка кирпича в 1 кирпич, важно правильно соединить углы. Данные элементы выступают в качестве основных, отвечающих за прочность всей системы.

Способы укладки стены в один кирпич

Если вами будет осуществляться кладка кирпича в 1 кирпич, то можно использовать один из двух методов формирования стены. Первая технология называется вприжим, тогда как другая – вприсык. Первая методика предполагает необходимость приготовления более густого раствора. Вторая предусматривает использование более жидкого материала.

Методику "вприжим" практикуют более опытные мастера. Перед тем как густой раствор будет укладываться на кирпич, необходимо сформировать вертикальный шов методом укладки состава на торцевую часть изделия. В момент нанесения смеси ее следует придерживать кельмой, которая вынимается после того, как удастся сформировать шов.

Рекомендации по проведению работ

Если мастером будет производиться кладка кирпича в 1 кирпич, то он может использовать метод "вприсык", который подразумевает образование канавок в местах расположения вертикальных швов. Наиболее часто после завершения кладки по такому способу производится обработка основания стены. Этот метод, если сочетать его с оштукатуриванием, позволяет образовать прочную конструкцию, для которой нет необходимости в использовании армирующей сетки. Для проведения работ готовится раствор, который прижимается изделием к поверхности предшествующего ряда. Мастер вдавливает кирпич в поверхность, а после постукивает по нему ручкой кельмы, добиваясь окончательного утрамбовывания.

Какой бы метод вами ни был выбран, следует обеспечивать толщину горизонтального шва от 8 до 15 мм. Что касается вертикального, то его параметры должны варьироваться от 8 до 12 мм. Если учитывать данные показатели, то 1 метр кладки будет состоять из 13 рядов. Такие стандарты верны для материала, который выполнен из глины, тогда как силикатные кирпичи предполагают несколько иные параметры.

Определение количества материала для кладки в один кирпич

После того как толщина кладки в 1 кирпич вам стала известна, вы можете определить количество материала, необходимое для работы. Для подобной методики расчет производится в кубических метрах. Для того чтобы сформировать 1 м³ стены, которая будет укладываться в один кирпич, необходимо использовать 400 единиц керамического материала.

Технология порядовки

Для того чтобы кладка кирпича в 1 кирпич оказалась более прочной и надежной, необходимо подготовить основание, в качестве которого может выступить подкладка из бетона. Это может быть и сам фундамент. На следующем этапе устанавливается порядовка, что представляет собой приспособление из реек или уголков, которые обладают делениями в пределах 77 миллиметров. Они станут определять ширину горизонтально ориентированных рядов. Порядовки выполняют задачу крепежа причального шнура, который контролирует горизонтальное и вертикальное положение кладки. Угловые порядовки следует укрепить скобами.

Если перед вами стоит задача осуществления облицовочных работ, то порядовки можно установить на углах постройки в тех местах, где предполагается примыкание стен. Они размещаются по всему периметру с шагом в 12 метров. В вертикальном шве устанавливается струбцина, которая может быть выполнена из металла или дерева. Через несколько рядов следует установить другую. Между струбцинами вставляется порядовка, которую следует прижать зажимом. Если используется тычковая кладка, то от границы следует отступить 1 см. Если стену предполагается штукатурить после завершения работ, то отступать рекомендуется около 2,5 см.

Что необходимо знать мастеру

Если ведется кирпичная кладка в 1 кирпич, толщина которой была указан выше, то в правую руку мастер берёт кельму, которой можно разравнивать раствор, подтягивая ребром мастерка некоторую часть смеси. Последняя прижимается к вертикальной грани ранее уложенного изделия. Когда используется следующий кирпич при кладке, его следует продвигать левой рукой. Изделие должно скользить по подготовленному раствору. Для начала смесь наносится мастерком, а после кирпич плотно прижимается, по его поверхности мастер постукивает рукояткой инструмента. Для того чтобы исключить провисание причалки, следует установить промежуточные маяки.

Выступающий раствор необходимо устранять для повторного применения. Кирпичная кладка в 1 кирпич, схема которой вам позволит без проблем произвести работы, предполагает смещение изделий в следующем ряду на полкирпича. Важно обеспечить качественное заполнение швов, чтобы исключить продуваемость стены, а также улучшить теплоизоляционные качества.

Заключительные работы

Кладка в 1 кирпич, фото которой представлены в статье, предполагает после завершения работ расшивку швов, при этом следует использовать кельму. Делать это необходимо до того момента, пока раствор окончательно не застынет. Вдавливать смесь внутрь шва необходимо на 2 миллиметра. Для того чтобы стена получилась ровной, следует использовать строительный уровень.

Если кирпичная кладка предполагает электропрогрев, то толщина шва не должна оказаться меньше 12 миллиметров, это касается и применения армированной сетки. Если вы решили использовать методику "вприсык", то следует подготовить раствор с осадкой конуса в 13 см. Укладка кирпича "вприжим" предполагает применение жесткого раствора с осадкой конуса в 9 сантиметров. Швам при заключительной расшивке можно придать выпуклую, треугольную, закругленную, вогнутую или прямоугольную форму.

Кирпичная кладка в 1 кирпич, схема которой позволит вам осуществить работы без ошибок, предполагает очищение поверхности материала с помощью щетки или ветоши. Далее можно расшивать вертикальные швы, а после приступать к горизонтальным. Расшивку можно производить с помощью специальных приспособлений, приобретенных в магазине строительных материалов, или, используя альтернативные решения. Последний вариант может быть выражен в применении садового шланга, который предварительно разрезается таким образом, чтобы при расшивке его было удобно держать, сгибая пополам. Иногда используют для этой цели и толстые шнуры, которые позволяют получить красивый декоративный шов.

Удачных вам строительных работ!

fb.ru

Технология кирпичной кладки в 1 кирпич, 250 мм

Кирпич является традиционным материалом для сооружения стен, толщина которых бывает разной в зависимости от назначения. Кирпичная кладка в 1 кирпич применяется в основном для строительства гаражей, заборов, летних кухонь, перегородок и прочих не очень ответственных сооружений. Но это не значит, что сделать ее просто. Это значит, что стены в один кирпич могут не выдержать требуемой нагрузки. Несущие же стены выполняются в 2 кирпича и более. Толщина стены в данном случае будет соответствовать длине кирпича, равной 250 мм, чего вполне достаточно для возведения конструкций такого типа.

Тонкости кладки

Как и всякое дело, кладка в один кирпич обладает своими секретами и нюансами. Абсолютно неопытному человеку сделать эту работу будет достаточно сложно. Результаты могут оказаться весьма печальными. Самое малое, что может поджидать новичка по завершении строительства своего объекта — это появление трещин на стене, ну а в крайнем случае она просто может обрушиться, тем самым подвергая опасности жизни людей.

Вот несколько правил и рекомендаций, которыми следует руководствоваться:

  1. Первый и завершающий ряды кладки полагается выполнять поперек слоя, то есть торцами (тычками) наружу. Вся же основная кладка делается поочередно — один ряд параллельно, следующий перпендикулярно. Такая схема позволяет достигать большей прочности сооружаемой конструкции.
  2. Для усиления рекомендуется через каждые несколько рядов (4-6) выкладывать специальную армирующую сетку. Тем самым улучшается сцепление между камнями в отдельных рядах.
  3. При кладке кирпича в один кирпич следует следить за тем, чтобы вертикальные швы у соседних рядов ни в коем случае не совпадали. Это чревато не только образованием трещин, но и обрушением стены.
  4. Очень важным моментом является кладка угла в 1 кирпич. Возведению и соединению углов следует уделить особое внимание. Эти элементы отвечают за скрепление и прочность всего сооружения.

Кладочный раствор

Достаточно важную роль в получении качественного результата играет строительный раствор, так он служит связующим элементом, обеспечивающим надежность всей конструкции. Для приготовления его требуются всего 3 составляющих:

  • цемент;
  • вода;
  • чистый просеянный песок.

Если используется цемент невысокой марки М200, то он берется с песком в равных пропорциях. Если марка более высокая, то 1 часть цемента к 3 частям песка.

Технология приготовления очень проста:

  1. Сначала замешивается песок с цементом (вручную или в бетономешалке).
  2. Постепенно небольшими порциями добавляется вода. Каждый раз смесь необходимо тщательно перемешивать.
  3. Полученная масса должна быть пластичной, не густой и не жидкой.
  4. Не следует заготавливать сразу большое количество смеси. Минут через 30 она потеряет пластичность, а разбавлять водой ее нельзя.

Многие мастера рекомендуют перед тем, как класть кирпичную кладку, смачивать кирпичи для улучшения адгезии с раствором.

Способы укладки

Применяются разные способы кладки стены в один кирпич. Основное их отличие заключается в различной густоте применяемого раствора. Существуют 2 варианта:

  1. «Вприсык» (бесшовная). При этом методе используется раствор с более жидкой консистенцией. Применяется при строительстве стен, которые в будущем предполагается штукатурить. Кельмой раствор выкладывается на нижний слой кирпичей. Состав необходимо разровнять мастерком либо тычком кирпича. Затем камень прижимается к укладываемой поверхности. Так как раствор жидкий, кирпич возможно выравнивать и передвигать по плоскости. Когда он примет требуемое положение, его осаживают по высоте, постукивая рукояткой кельмы. В вертикальных швах не остается кладочного раствора. Их в дальнейшем заполнит отделочный штукатурный раствор при оштукатуривании, что значительно улучшит его скрепление с кладкой.
  2. «Вприжим». Метод применяется, если стена в последующем не будет штукатуриться и камни нужно выложить под расшивку. Густой раствор выкладывается на поверхность. Потом на нее помещается кирпич, с предварительно уложенным на торцевой грани небольшим количеством раствора для формирования вертикального шва. Рабочий раствор здесь схватывается почти моментально, и поправить выполненную кладку не удастся.

Толщина горизонтальных швов колеблется от 0,8 до 1,5 см (обычно 1,2 см), вертикальные же обычно делаются от 0,8 до 1,2 см. Необходимо соблюдать одинаковое значение толщины на всей выполняемой кладке. Учитывая эти цифры, можно понять, сколько кирпичей понадобится для работы. В 1 м² стены в 1 кирпич будет 13 рядов, а в 1 м³ будет приблизительно 400 штук красного керамического кирпича.

Технология кладки

Прежде всего под стену должен быть подготовлен фундамент. Сама схема достаточно проста. Рассмотрим ее основные шаги:

  1. Первым делом осуществляется кладка углов. Они выводятся по очереди. Их высота должна превышать высоту средних участков на 4-5 рядов.
  2. На углах вертикально выставляются порядовки, представляющие собой металлические уголки с нанесенной шкалой по уровням рядов. Они крепятся к нижним кирпичам с помощью скоб.
  3. По этим отметинам максимально туго натягивается причалка (шнур). Она позволяет понять уровень и высоту кладки. Чтобы избежать провисания причалки, устанавливают контрольные промежуточные кирпичи или маячки.
  4. Теперь можно делать первый ряд. Кирпичи выкладываются последовательно один за одним. Сначала наносится раствор, на него выкладывается камень, прижимается и пристукивается рукояткой мастерка. И так далее по этой схеме.
  5. Класть кирпичную кладку нужно сдвигая последующий ряд на полкирпича относительно предыдущего.
  6. Выступивший наружу кладочный раствор нужно подобрать кельмой. Он пригоден для вторичного использования.
  7. Необходимо перекладывать армирующей сеткой каждые 5-6 слоев кладки.

Процесс возведения кирпичной кладки в один кирпич является достаточно трудоемким, грязным и тяжелым. Но его вполне можно произвести своими руками, располагая нужной информацией.

Похожие статьи

kamedom.ru

Кладка в один кирпич схема

Строительно-монтажные работы — это общее название всех работ выполняемых при возведении здания или сооружения непосредственно на месте строительства. Работы принято называть строительными или монтажными в зависимости от того, какой процесс выполняется.

Появление трещин в кирпичной кладке свидетельствует о наличии деформаций и требует серьёзного анализа причин их возникновения, а также разработки технических мероприятий по её усилению или по снижению действующих нагрузок.

Качество кирпичной кладки должен регулярно контролировать сам каменщик. Допускаемые отклонения в размерах и отклонения положений каменных конструкций установлены правилами производства и приемки работ.

Строительство всех домов, как правило, начинается в теплый период времени. Это, конечно же, всё хорошо работать легче, так как различного рода стройматериалы высыхают куда быстрее. Но при постройке дома или дачи в тёплое время имеет так, же массу и недостатков.

Схема кладки углов кирпичных стен

Кладку углов стен — выполняют квалифицированные каменщики, с достаточным опытом работы. Ведь от качества возведения углов зависит и будущие стены дома. По этой причине к разбивке углов дома, а потом и при возведении, необходимо подойти со всей ответственностью.

Для перевязки швов вертикальных ограничений, мест примыкания и пересечения стен, столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трёхчетвертки. Каменщики готовят их непосредственно на рабочем месте. Для четвёрток, трёх четвёрток, и половинок используют кирпичи с отбитыми углами или другими дефектами. Трёхчетвертки и другие неполномерные кирпичи укладывают отколотой стороной внутрь кладки, а целой — наружу.

В основном при закладке углов применяют однорядную (цепную) или многорядную систему перевязки кладки, которая менее трудоёмка по сравнению с однорядной.

Последовательность кладки углов и ограничений стен показана на рисунках.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при однорядной перевязке кладки в 1.5 кирпича.

Схема прямого угла и ограничения при однорядной перевязке кладки в 2 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1 кирпич.

Схема прямого угла и ограничения при многорядной перевязке кладки в 1.5 кирпича.

Схема прямого угла и ограничения при многорядной перевязке кладки в 2 кирпича.

Как производится кладка кирпича в один кирпич

  • Описание материала, общие требования к кладке
  • Некоторые тонкости укладки
  • Как приготовить раствор
  • Способы укладки кирпича в один ряд

Несмотря на свой «почтенный» возраст, кирпич остается одним из наиболее распространенных строительных материалов. Кладка кирпича в один кирпич широко применяется в современном строительстве. Наиболее часто таким способом облицовывают дома, строят беседки, сараи и другие хозяйственные постройки. Подобным образом создают ограждения и заборы. Кладка в один кирпич достаточно прочна, чтобы выдерживать легкую кровлю, поэтому таким способом часто строят гаражи. Многие думают, что класть кирпич очень просто, однако это не так. Кладка имеет ряд особенностей. Существуют нюансы, невыполнение которых приведет к снижению сроков эксплуатации построек. Поэтому, перед тем как начинать класть кирпич, настоятельно рекомендуется проконсультироваться у мастера или изучить специальную литературу.

Кладка кирпича в один кирпич широко применяется в современном строительстве

Описание материала, общие требования к кладке

Поскольку кирпич обладает высокими теплоизоляционными и шумоизоляционными свойствами, он занимает лидирующие позиции среди строительных материалов. Кроме того, качественный кирпич способен не разрушаться длительное время в процессе эксплуатации. Кирпичная кладка считается наиболее прочной. Стоит отметить, что часто кирпич укладывают в 2 ряда, такая кладка применяется для возведения несущих стен и объектов (опор, колонн). Однако для второстепенных объектов, которые не несут большой нагрузки (перегородки в доме, заборы и прочие хозяйственные постройки), широко применяется кладка в один кирпич, что позволяет существенно снизить расход стройматериала.

Стандартный материал имеет следующие размеры: длина 0,25 метра, ширина 0,12 метра, толщина 0,065 метра. Таким образом, когда говорят «кладка в один кирпич», то подразумевают, что толщина готовой стены будет 0,25 метра. Стены такой толщины позволяют обеспечить необходимый минимум прочности для конструкции. Возведение летней кухни, гаража, сараев таким способом является приемлемым.

Вернуться к оглавлению

Некоторые тонкости укладки

Грамотно класть кирпич можно несколькими способами, однако наиболее распространен (и считается традиционным) способ, при котором начальные и конечные ряды стены кладут поперек кладки. Остальные ряды укладывают чередованием (т.е. один ряд поперек, один ряд вдоль).

Порядок кладки кирпича в один ряд: 1 – установка порядовки; 2 – причалка; 3 – кирпич-маяк.

Чтобы усилить конструкцию кладки, некоторые строители рекомендуют армировать конструкцию. Для этого через каждые 5 рядов укладывается металлическая сетка. Это позволит укрепить всю стену.

Следует знать, что для кладки в один ряд надо избегать совпадения швов по вертикали у соседних рядов. Именно это способствует появлению трещин, кроме того, стена может обвалиться при эксплуатации конструкции.

Однако самым важным процессом является возведение углов, поскольку они «задают» параметр прочности всей конструкции.

Отдельно стоит рассказать о том, как правильно готовить раствор для кладки, ведь именно раствор обеспечивает прочность всей конструкции.

При этом сама кладка отнюдь не является простой. В процессе работы необходимо строго придерживаться правил, строительных норм и стандартов. Начинающему строителю выполнить такую кладку будет не просто. Нарушение правил кладки может привести к обрушению строения. Часто из-за ошибок при строительстве появляются трещины на сложенной стене.

Вернуться к оглавлению

Как приготовить раствор

Раствор является необходимым связующим материалом, который обеспечивает прочность здания. Для его приготовления потребуется цемент (минимальная марка – М200), просеянный песок и вода.

В процессе приготовления стоит обратить внимание на то, что в зависимости от используемого цемента могут меняться пропорция цемент/песок. Так минимально допустимая марка (М200) смешивается с песком в пропорции 1/1. Если для приготовления раствора использовать цемент 500 марки и выше, то пропорция цемент/песок может быть 1/3.

Таблица пропорций цементно-песчаного раствора.

Для правильного приготовления раствора вначале смешивают в бетономешалке цемент с песком и уже потом добавляют воду небольшими порциями, постоянно перемешивая. При этом раствор должен быть похож на пластилин (по консистенции). Важно, чтобы смесь перед добавлением воды была равномерно размешена. Такая смесь легко наносится и крепко держит кирпич.

Перед началом кладки (при подготовке материала) настоятельно рекомендуется замочить кирпичи, поместив их в емкость с водой на 30-60 минут. При этом вода должна полностью покрывать кирпичи, если материал будет впитывать воду (уровень будет падать), то воду следует долить.

После этого необходимо залить фундамент под конструкцию. Фундамент должен быть построен немного больше, чем на глубину промерзания грунта. Фундамент должен иметь площадь большую, чем площадь строения (он должен выступать за стену примерно на 20-30 см с каждой стороны).

Вернуться к оглавлению

Способы укладки кирпича в один ряд

Перед кладкой необходимо составить схему, которая будет отражать реальные размеры стены. Схема позволит рассчитать необходимое количество материала с точностью до десятка кирпичей. Однако стоит брать материал с запасом, поскольку часто бывает много боя (при транспортировке, погрузки/разгрузки и т.д.).

На данный момент широко применяются 2 варианта укладки кирпича, причем каждый требует свой раствор. Условно эти 2 способа кладки можно обозначить как:

  1. Укладка прижимом. Для такой кладки требуется густой раствор (по консистенции – жесткий пластилин). Такой тип применяют, если стену планируется «расшить».
  2. «Бесшовная» укладка. Этому типу кладки необходима относительно жидкая консистенция раствора. Этот тип кладки применяется в случае, когда планируется отделка стены с какой-либо стороны. Часто такую кладку оштукатуривают (при этом штукатурка имеет хорошую сцепку с кладкой, усиливая конструкцию).

Начинающему каменщику рекомендуется первую стену выложить «бесшовным» методом. Это связано с тем, что достаточно сложно приготовить новичку густой цементный раствор. Поскольку более мягкий и пластичный раствор позволит исправить недочеты кладки (например, при необходимости поправить кирпич через некоторое время после его укладки). Такой раствор позволит выравнивать плоскости кладки после укладки нескольких рядов. Прижимной раствор практически сразу схватывается и не дает поправить кладку. Однако многие мастера комбинируют растворы. Для горизонтальной кладки используют жидкий раствор, а для вертикальных швов – густой.

Укладка раствора в вертикальные швы осуществляется кельмой. При этом важно придерживаться стандартов по размерам.

Горизонтальные швы должны быть толщиной от 8 до 15 мм (рекомендованный размер – 12 мм). Вертикальные швы должны иметь ширину 8-12 мм. Причем ширина шва должна быть одинакова на всей кладке. Чтобы выдержать ширину швов часто может требоваться разделка кирпича. Для этого используется болгарка, при работе важно защитить органы дыхания и зрения, поскольку в процессе будет появляться большое количество глиняной пыли (попадание ее в органы дыхания может привести к летальному исходу!).

Первыми выкладываются углы. Их необходимо выкладывать таким образом, чтобы ряды кирпичей разных стен чередовались (один ряд кирпичей был от одной стенки, а следующий – от другой). Даже если стена не стыкуется с другой (не имеет угла), то ряды кирпичей все-равно чередуют. В этом случае один ряд является продолжением стенки, а следующий является «опорным».

После выкладки пяти рядов угла начинают выкладывать первый ряд стены, который соединит углы. При этом важно сделать армирование конструкции, которое существенно ее усилит. В процессе работы необходимо постоянно контролировать плоскость стен отвесами, ровность рядов (при помощи уровня), а перед сооружением углов необходимо тщательно отмерить расстояние и нанести разметку.

Особенности кладки стен из кирпича

Правильно класть кирпич могут единицы, процесс возведения зданий из этого материала только кажется простым. При выполнении работ своими руками важно соблюдать все требования технологии: от подготовки основания до контроля за каждым размещаемым изделием. Вид кирпича и раствора, способ перевязки, техника кладки, потребность в армировании и будущая отделка выбираются заранее. Толщина стен определяется ожидаемыми нагрузками и целевым назначением дома.

Особенности работы с кирпичом

Стройматериал имеет правильную геометрию и стандартные размеры, исходя из которых проводится расчет и проектирование конструкций. К важным требованиям технологии кладки кирпича относят:

  1. Строгое соблюдение пропорций, использование компонентов высокого качества. При кладке кирпича не допускаются отклонения от инструкции производителя при затворении водой готовых сухих смесей или вводе модифицирующих примесей.
  2. Равномерное распределение раствора между рядами и соседними изделиями. Нарушение этого условия приводит не только к перерасходу смеси, но и отклонения по уровню и некрасивым кромкам кирпичных стен.
  3. Контроль за линейным расположением рядов, образованием боковыми гранями исключительно горизонтальных или вертикальных швов, параллельных друг другу.
  4. Заход кирпичей на расположенные ниже как минимум на четверть размера.
  5. Проверка строительным уровнем каждого угла и ряда.

Отдельного внимания требует соблюдение погодных условий. Вопрос, при какой температуре можно класть кирпич, не праздный: жара и мороз оказывают сильное влияние на сроки и правильность затвердевания. Летом его оставляют на некоторое время в емкостях с водой для насыщения пор или как минимум смачивают его поверхность. Зимних работ избегают из-за риска замерзания воды в растворе и нарушении процесса гидратации. Возведение кирпичной кладки при температуре ниже -5 °C с использованием обычных методов, без ввода морозостойких примесей или прогрева конструкций считается грубейшим отклонением от норм.

Существует несколько способов, позволяющих обойти это условие. К таким относят: нагрев кирпичей паяльником с одновременным закрытием уложенных рядом теплоизолирующими материалами, электроподогрев, установка утепляющего каркаса, использование химических добавок при замесе раствора. Любой из указанных методов при отсутствии опыта не стоит выполнять самому. Обязательным правилом кладки стен из кирпича при минусовой температуре является контроль за процессом затвердевания цемента. С этой целью в стенах оставляют специальные отверстия для термометра, закрываемые пробками.

Нюансы укладки разных видов

Схема действий при работе с рядовым строительным кирпичом приблизительно одинаковая для полно- и пустотелых разновидностей. Изделия с горизонтально направленными щелями используются при монтаже перегородок, они выдерживают минимальные нагрузки. Существуют виды пустотелого кирпича со специальными отверстиями по сторонам, упрощающие процесс для новичков. При этом выбирается вид перевязки, при котором пустоты скрываются внутри кирпичной кладки. При работе с рядовым кирпичом выступание раствора за края и замазывание им поверхности не является критичным.

Правильно выложить облицовочный кирпич значительно сложнее. При такой кладке не допускается отклонение от ширины швов, они должны быть плотно заполненными, но аккуратными и чистыми. Следы раствора на лицевой поверхности недопустимы из-за способности материала к изменению цвета одновременно с поглощением влаги. Это же относится к составам для промывки швов, затирка при такой кладке кирпича не выполняется. Оптимальным вариантом является контроль за процессом нанесения с помощью специального шаблона. Подбивка такого кирпича проводится идеально чистым молотком, а не кельмой.

Материал укладывается рядами, в обязательном порядке смещаемых друг над другом, для создания монолита используется цементосодержащий раствор. Размер изделий определяет способ кладки: в один кирпич, в полтора или два кирпича для несущих стен, в четверть («на ложок») – для перегородок. Это позволяет возводить сплошные конструкции толщиной от 65 до 510 мм.

Действительно рабочий законный способ экономии.
Это нужно знать каждому!

Класть кирпич без перевязки запрещено: нужная прочность не будет достигнута без смещения верхних блоков хотя бы на четверть. При размещении длинной гранью кладку называют ложковой, торцовой – тычковой. Существует несколько проверенных одно- и многорядных схем, рассчитанных на разные нагрузки:

1. Цепная – с перевязкой вертикальных швов в каждом последующем ряду, при которой нужно поочередно класть тычковые и ложковые ряды. Преимуществом такого исполнения считается простота.

2. Многорядная, при которой на каждые 5-6 ложковых рядов нужно класть один тычковый. Простейшим примером является кладка в один кирпич с перевязкой на 6-м ряду при толщине в 88 мм и каждом 7 при применении стандартных изделий в 65 мм. Схема ценится за прочность.

3. Трехрядная – частный случай многорядной с размещением тычковых рядов через каждые три продольных. Такая перевязка позволяет класть надежные столбы и простенки.

Существует много схем, позволяющих эффектно выложить кирпич разных цветов: фламандская, голландская, ложковая со смещением. Их более десятка, в декоративных целях допускается даже класть рядом керамические и силикатные изделия. К сложным участкам относят углы и перекрытия, при отсутствии опыта составить схему самостоятельно практически невозможно.

Пошаговое руководство к действию

На подготовительном этапе изучается состояние фундамента: одним из требований технологии является кладка кирпича исключительно на устоявшиеся и набравшие прочность конструкции, надежно защищенные от воздействия влаги. В частности, кирпичные стены возводятся на полностью покрытые рулонной гидроизоляцией ленту или ростверк. Проверяются диагонали и уровень фундамента, допустимый перепад составляет 20 мм, при его превышении проводятся выравнивающие работы.

Перед началом работ подготавливаются компоненты (песок просеивается в сите с ячейками не более 3 мм) и инструменты: бетоносмеситель, емкости для транспортировки раствора, лопата, кельма, плотничий уголок, строительный уровень, шнур и маркер для разметки. Для исключения ошибок составляется план размещения материала с учетом выбранной схемы перевязки, выполняется расчет его необходимого количества (с 10 % запасом как минимум).

При проведении кладки кирпича своими руками рекомендуется придерживаться следующего пошагового руководства:

  • Разметка линий стен, натягивание шнура.
  • Первый ряд кирпича: без применения строительного раствора, тычковой кладкой из исключительно целых изделий.
  • Приготовление кладочной смеси в объеме, не более чем на 1-2 часа работы, его размещение и разравнивание его кельмой.
  • Кладка углов, начиная с двух кирпичей, расположенных под углом в 90° и проверенных строительным треугольником. К четко выверенным изделиям нужно выложить еще несколько штук с контролем уровня каждого. Таким образом, стена поднимается не менее чем на 3 ряда вверх, процесс повторяется на всех остальных углах. Данное правило – углы выше стен на 2 кирпича актуально для всех конструкций. Для фиксации используется алюминиевая порядовка, закрепленная металлическими скобами.
  • После этого можно класть кирпичные стены: каждый элемент подносится к нужному месту, проверяется совпадение разметки и расположение ребер, после установки блоков простукиваются молотком или кельмой до полного соприкосновения со шнуром. Излишки раствора удаляются (размещаются поверх кирпича или в вертикальных швах), проверяется уровень ряда.
  • Следующие ряды кладут с обязательным смещением (желательно отмечать количество выполненных рядов в заранее подготовленном плане). Вне зависимости от выбранного способа кладки швов (в пустошовку, подрез или декоративного) контролируется их толщина (рекомендуемый предел составляет 6-12 мм, для бракованных или неровных изделий – 10-15).

В процессе кладки все кирпичи смачиваются, после перерыва в работе рекомендуется промазать влажной кистью нижние ряды. В особо нагружаемых стенах размещается арматура: металлический прут около 4 мм в продольных и поперечных швах или сетка через каждые 4-5 рядов кирпичной кладки. Завершающим этапом идет затирка и формирование швов, при проведении штукатурных работ он опускается (достаточно удаления избытков с внешней стороны). При необходимости застывший раствор аккуратно промывается водой или специальными составами.

При малейшем сомнении, как класть кирпич, работы доверяются профессионалам. При отсутствии опыта стоит начинать с простых ограждающих или ненагруженных конструкций. К следующему этапу строительства (монтажу перекрытий, отделке) переходят после 70% набора прочности (1-1,5 недели в теплое время года), окончательное затвердевание кирпичных стен занимает 28 дней.

Источники: http://kamenschik.info/bricklaying/65, http://1pokirpichu.ru/kladka/kladka-kirpicha-v-odin-kirpich.html, http://stroitel-list.ru/kirpich/osobennosti-kladki-sten-iz-kirpicha.html

kirpich-sbm.ru

Кирпичная кладка углов

При возведении кирпичных стен особое внимание следует уделить правильной кладке углов будущей постройки. Именно углы служат основой возведения кирпичных стен. И не важно, строите ли вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.

В начале строительства в углах по отвесу устанавливают порядовки. Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.

В статье Как сделать кирпичные стены для бани уже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладки вы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.

Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.

Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:

Кладка угла в 1 кирпич

Наиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:

При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:

Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.


Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:


Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича  (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Смотрите также:

Последние публикации:

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать... Выбор печей для бани сегодня очень широк. Промышленностью выпускаются каменки на любой вкус и цвет. Вы можете подобрать готовую печь для установки в бане в соответствии с требуемой теплопроизводительностью в зависимости от объема парной и выбрать нужный… Читать... Для того, чтобы попариться в баньке сегодня вовсе не обязательно выкладывать основательную русскую печку, кладка которой под силу лишь опытным печникам. Сегодня промышленным способом выпускается большой ассортимент металлических каменок, обеспечивающих… Читать...
  • < Утепление кирпичной бани
  • Системы перевязки кирпичной кладки >

russkaya-banja.ru

Кладка кирпича в 1 кирпич схема

Кладка в один кирпич

Использование кирпича, как элемента для возведения дома остается актуальным, несмотря на внедрение новых строительных материалов. Сооружение из кирпича гарантировано будет прочным и надежным благодаря физико-техническим свойствам этого материала.

Для каждого элемента здания существует оптимальный метод кладки. К примеру, несущие стены должны быть непременно выполнены кладкой в два кирпича, а для сооружения перегородок вполне подойдет кладка в один кирпич.

При сооружении хозяйственных построек часто используют однокирпичную кладку и для несущих стен. При необходимости создания стен большей прочности используется кладка в полтора кирпича.

Размеры стандартного изделия имеют следующие значения:

При кладке методом в один кирпич стена будет иметь толщину 25 см. Такая толщина обеспечит надежность и прочность гаража, летней кухни или сарая. При формировании стены в полтора элемента это значение увеличится до 38 см.

Особенности кладки

Несмотря на кажущуюся простоту такой кладки, все же это достаточно ответственный и трудоемкий процесс. Как и в любом вопросе, касающемся строительства, тут есть свои правила и рекомендации, выполнение которых необходимо. Отсутствие опыта и теоретической подготовки могут привести к негативным последствиям. Как одно из следствий некачественной кладки могут возникнуть трещины по возведенной стене.

  • Правильная укладка может выполняться несколькими способами, каждый из которых имеет свои нюансы и особенности. Один из традиционных и часто используемых методов предполагает, что укладка первого и последнего ряда будет выполняться поперек основной кладки. Основная кладка выполняется попеременно – ряд поперек кладки, ряд вдоль. Такой метод гарантирует прочность конструкции.
  • При необходимости можно усилить стену, размещая через каждые пять рядов армирующую сетку. Такой метод, кроме непосредственного укрепления стены, способен улучшить сцепление между кирпичами.
  • Важно уделить особенное внимание швам. Формирование стены должно производиться без совпадений вертикальных швов в рядах, находящихся по соседству. Такая ошибка недопустима, так как подобная стена будет не только ненадежной, но и опасной в эксплуатации.
  • Еще один важный этап – возведение и соединение углов. На этапе кладки стены следует ответственно относиться к формированию угловых конструкций, которые являются основными элементами, отвечающими за скрепление и прочность всей системы в целом.

Раствор для кирпичной кладки

Для кирпичной кладки применяется обычный классический цементный раствор, в состав которого входят три основных составляющих: песок, цемент, вода. Пропорциональность данных ингредиентов зависит от марки используемого цемента.

  • В случае применения марки до М200 необходимо соблюдать соотношение песка и цемента один к одному. Если используемый цемент превышает марку М200, то на одну часть цемента нужно брать три части песка.

Процедура приготовления раствора такова:

  • сначала смешиваются сухие ингредиенты, а затем постепенно добавляется вода. Готовый раствор должен иметь пластичную консистенцию, при этом не быть слишком густым или жидким. Важно, чтобы полученная смесь легко наносилась на поверхность строительного материала, не растекалась и удерживалась на ней.

Секретом успешной кладки для многих опытных строителей является увлажнение кирпича непосредственно перед нанесением раствора. Окунув ненадолго изделие в воду, можно улучшить его сцепление с цементом, а также не допустить слишком стремительного застывания смеси при кладке.

Способы укладки кирпича

Общепринято два основных метода формирования стены в один кирпич. Согласно строительному сленгу они именуются «вприжим» и «впритык». Первый нуждается в приготовлении раствора более густой консистенции, а второй – более жидкой.

  • Метод «вприжим» более сложный. Перед тем, как уложить на густой раствор кирпич, нужно сформировать вертикальный шов, уложив раствор с торцевой части элемента.

В момент укладки раствор нужно придерживать кельмой, которую нужно вынуть после того, как шов будет сформирован.

  • Метод «вприсык» подразумевает формирование канавок в местах вертикальных швов. Как правило, после такого способа укладки проводят оштукатуривание поверхности стены.

Данный метод в сочетании со штукатуркой формирует прочную конструкцию, для которой нет необходимости применять армирующую сетку. Для укладки готовится жидкий раствор, который прижимается кирпичом к поверхности предыдущего ряда.

Далее нужно выровнять кирпич на поверхности (жидкий раствор позволяет это сделать) и постучать по нему ручкой кельмы, окончательно утрамбовывая.

Оба метода должны быть выполнены таким образом, чтобы толщина горизонтального шва была в пределах от 8 до 15 см, а вертикального от 8 до 12 см. С учетом этих данных, 1 м2 кладки состоит из 13 рядов. Эти стандарты касаются материала, изготовленного из глины. Силикатные кирпичи имеют немного иные параметры.

Расчет количества

Для кладки в один ряд расчет материала осуществляется в кубических метрах. Для формирования одного кубического метра стены в один ряд нужно примерно 400 штук керамического кирпича.

Выполнение кладки стены производится разными методами и с использованием раствора цемента различной консистенции. Независимо от того, какой метод был выбран, работы следует производить с полной ответственностью и качественно.

Несмотря на сложность данного процесса, выполнение его своими руками вполне возможно. При этом важно соблюдать рекомендации специалистов, пропорции при изготовлении раствора и последовательность выполняемых действий.

Кроме того, следует периодически контролировать горизонтальность кладки с помощью строительного уровня. Толщина швов в каждом ряду должна быть одинаковой.

Кирпичная кладка углов

При возведении кирпичных стен особое внимание следует уделить правильной кладке углов будущей постройки. Именно углы служат основой возведения кирпичных стен. И не важно, строите ли вы кирпичную баню, гараж или коттедж – ошибки, допущенные при выкладывании, углов могут привести к нарушению геометрии стен, их прочности и устойчивости.

В начале строительства в углах по отвесу устанавливают порядовки. Как правило, при строительстве кирпичных стен кладка углов опережает кладку стен на 3-4 ряда.

В статье Как сделать кирпичные стены для бани уже приводились некоторые полезные советы по выкладыванию углов, а в публикации Системы перевязки кирпичной кладки вы можете найти не только схемы перевязки швов в местах пересечения и примыкания, но и схемы правильной перевязки при возведении кладки углов стен в 1,5 и 2 кирпича.

Давайте рассмотрим еще несколько схем кладки углов кирпичных стен разной толщины.

Для выполнения перевязки швов кладки в углах используются не только полномерные кирпичи, но также половинки и четверти кирпича, а также трехчетверки размером в ¾ кирпича. Условное обозначение кирпичей различного размера показано на рисунке ниже:

Кладка угла в 1 кирпич

Наиболее простой является кладка углов при возведении стен толщиной в 1 кирпич (250 мм). Схема кладки углов в 1 кирпич при однорядной перевязке показана ниже:

При многорядной перевязке кладка углов в 1 кирпич будет выглядеть так:

Как видите, схемы довольно просты и вы без труда сможете выложить тычковые и ложковые ряды самостоятельно своими руками без привлечения бригады квалифицированных каменщиков.

Кладка угла в 1,5 кирпича

При строительстве стен в 1,5 кирпича (380 мм) схема кладки углов будет несколько более сложная.

Как сделать углы в 1,5 кирпича при однорядной перевязке, показано на рисунке ниже:

Кладка углов в 1,5 кирпича при многорядной перевязке:

Кладка угла в 2 кирпича

При необходимости выполнения кладки в 2 кирпича (510 мм) углы выкладываются так, как показано на рисунках ниже.

Кладка углов в 2 кирпича при однорядной перевязке:

Кладка углов при многорядной перевязке:

Теперь вы знаете как делать перевязку кирпичной кладки в углах при возведении стен в 1, 1,5 и 2 кирпича.

Поделитесь этой страничкой с друзьями в соцсетях:

В современном мире все труднее становится найти действительно здорового человека. Плохая экология, ежедневный стресс, усталость и переживания приводят к тому, что иммунитет ослабевает, а состояние здоровья оставляет желать лучшего. Поэтому все чаще сегодня… Читать.

Многие слышали слово «фитобаня», но далеко не все знают, что оно означает. Две составных части этого слова можно трактовать, как баня на травах. Это наиболее точно передает смысл процедуры. Воздействие производится за счет пара, получаемого из настоя лечебных… Читать.

Важной частью финишной отделки является красивое оформление мест примыкания пола к стенам. Именно для этого и используются плинтуса. Они позволяют создать некую плавную линию между полом и стеной, красиво дополняя напольное покрытие, могут скрыть различные… Читать.

Кирпичная кладка в 1 кирпич в России

Кладка кирпича в данную ширину сложна только на первый взгляд. Даже не будучи опытным мастером кладки, практически любой взрослый человек справится с ней. В материале мы расскажем об основах такой кладки, о секретах жесткости и прочности, и о прочих нюансах.

Для начала: термин создает обманчивое представление о толщине, так как многие люди образно представляют себе данную величину неверно. Речь идет о самой длинной стороне кирпича, в 25 сантиметров. Кладка в 1 кирпич используется, как правило, в невысоких строениях, до 12-20 метров, так как далее и выше подобной толщины стены создают возрастающую вертикальную нагрузку на все строение, одновременно ослабляя ее прочность и сейсмоустойчивость. Основная часть жилых строений из кирпича может быть каменно-каркасной, монолитно-бетонной, но чаще это полностью кирпичный массив (низкоэтажная стройка).

Типовое, классическое сочетание параметров высоты-ширины-длины кирпича выглядит так: шесть с половиной сантиметров в высоту, двенадцать — в ширину, и двадцать пять — в длину. Исходя из этих вычислений, можно сразу заложить нужные параметры стены (ширину кладки) и подсчитать примерное количество кирпича для всего объекта.

Как рассчитать количество кирпича для кладки в кирпич

Опытные мастера, работающие с классическим кирпичом, знают базовую формулу: при растворном шве до 1.5 см на каждый квадратный метр кладки расходуется 112 штук (2 * 56) кирпичей. Но это расчет на безупречный по качеству материал, и на не менее безупречную работу. Если вы беретесь за кладку впервые, и не знаете точно, как рассчитать количество кирпича для кладки в кирпич, прибавляйте к данной формуле +15%.

Дело в том, что в работе с любым материалом при кладке стен важно учитывать непредвиденные потери (сколы, заводской брак кирпича, прочие дефекты), и данное соотношение является наиболее приемлемым. Стены с оконными проемами, примерно составляющими 15-20 процентов площади, можно рассчитывать и без дополнительных 15%.

Пример расчета для стены (без оконных проемов):
Высота стены: 3 метра. Длина стены: 4.5 метра. В пересчете на квадратные метры получается 13.5 квадратных метров. Значит, для кладки стены в 1 кирпич здесь израсходуется 13.5 * 112 + 15% = 1740 штук кирпича. Принимая за базовый, такой расчет можно использовать в расчете каждого погонного метра стены в кирпич (при высоте в 3 метра), разделив 1740 на 4.5 – получается 386 кирпичей.

Какой выбрать кирпич для кладки в 1 кирпич

В зависимости от требуемых параметров, для кладки в 1 кирпич приобретается, преимущественно, два типа: лицевой и для внутренней кладки, в соотношении 50:50. Рассчитать это несложно, если вы знаете общее количество. Есть несколько самых распространенных типов кирпича для строений и стен самых разных назначений, и важно знать их характеристики. Для начала перечислим основные типы, пронумеровав их. Ниже таблицы будет описано назначение каждого из типов и их вариативность в кладке.

  • 1.Кирпич одинарный полнотелый гладкий;
  • 2.Кирпич одинарный полнотелый рифленый;
  • 3.Кирпич полуторный пустотелый М150;
  • 4.Кирпич утолщенный;
  • 5.Кирпич силикатный;
  • 6.Камень керамический пустотелый

Марки кирпича для кладки и их назначения

Для кладки в 1 кирпич принято брать за расчет длину, о чем уже сказано выше. Но в ряду продукции под собирательным термином «кирпич» есть и материалы с несколько отличающимися от классических размерами, и для их расчета понадобится иная формула. Особенно это актуально при расчете материала для кладки стены в 1 кирпич комбинированной, с использованием рядового одинарного кирпича в черновой (внутренней) кладке, и в облицовке с использованием кирпичей утолщенных (40* 2* 1 кв.м.), полуторных и камней керамических (28* 2* 1 кв.м.).

Самый распространенный для кладки в 1 кирпич материал — обычный красный кирпич, расход которого практически неизменен уже несколько столетий. Различается три типа такого кирпича:

  • Кирпич рядовой одинарный;
  • Кирпич рифленый одинарный;
  • Кирпич лицевой

Как и в первой, так и во второй таблице, под номером 1 описан самый распространенный кирпич для кладки стен. Пришедший к нам из глубины веков, прошедший испытание веками, этот кусок обожженной глины стал самым удобным и прочным строительным материалом почти во всей индустрии. Марка кирпича М100 и выше (числовой индекс) обозначает его рабочую нагрузку в килограммах на площадь. Эти же параметры (важно!) обозначают его предельно допустимую нагрузку на излом по центру. Схематично: если вмурованный в прочную стену кирпич торчит снаружи наполовину, то эта половина не обломится, если на нее поставить или подвесить груз весом в 100 кг. Обычно малоэтажные строения таких нагрузок не создают, если углы и сочленения стен (капитальные с перегородочными) скрепляются во время кладки правильной системой связки.

Вторым номером также дважды указан кирпич с насечкой по боковой части (длинная сторона), рифленый. Данная рельефная поверхность призвана улучшить связку между боковыми сторонами кирпича в лицевой и черновой продольных половинах стен при кладке в 1 кирпич. Незаменимым также он будет в кладке опорных, усиливающих и укрепляющих элементов, как то:

  • Нулевой уровень под стену;
  • Колонны;
  • Оконные и дверные проемы;
  • Балконные и арочные проемы;

Кирпич силикатный (белый) имеет аналогичную с типовым рядовым геометрию и размеры, но отличается большим весом и низким коэффициентом теплоизоляции. Используется как для лицевой, так и для черновой кладки, но не рекомендуется для массива стен строений выше 6-8 метров (2-3 этажа). Из-за сравнительно тяжелой массы и низкого порога теплоизоляции (он состоит из песка и извести) силикатный кирпич принято использовать, как альтернативный (бюджетный) вариант, с преимущественным применением в строительстве в умеренных широтах, в южных регионах РФ. Расчеты идентичны с расчетами для рядового красного кирпича.


Кирпич полуторный, утолщенный, итальянский — собирательное название одного и того же типа изделия, отличающегося особой прочностью и структурой. Рассмотрев изображение, можно понять, как выглядит данный кирпич изнутри и снаружи. Преимущественное назначение данного материала в кладке в 1 кирпич — лицевая отделка, лицевая кладка. В последнее время вариантов такого материала для стен очень много, отличает их друг от друга исходное сырье, тип обжига, тип поверхности (рельефный, гладкий, шлифованный, цветной). Для кладки стены в один кирпич с использованием лицевого полуторного (утолщенного) кирпича используем формулу 40+56* 1 кв.м, где 40 — это лицевой полуторный, и 56 — внутренний черновой.

Камень керамический — это своего рода вытянутый в высоту пористый кирпич, имеющий параметры 12 * 25 * 13.8 см. Прочность камня керамического условная, его обычно не используют для зданий с высотой более 4-6 метров ( одно- и двухэтажные дома). Нетрудно подсчитать, что на каждый квадратный метр кладки в 1 кирпич камня керамического потребуется 56 штук. Но для кладки смешанной, если камень использовать для облицовки, снова комбинированная формула: 28+56*1 кв.м. 28 камней керамических равны по объему 56 кирпичам рядовым.

Кладка стены в 1 кирпич: подготовка, кладка, усиление

Обычно, для такого распространенного типа кладки не требуется особых предварительных условий. Если у вас имеется опыт, то даже нулевой нивелирующий уровень вам может не понадобиться. А вот новичкам это очень даже нужно. Начнем разбор нулевого уровня для кладки в 1 кирпич.

Что такое нулевой уровень? Это своебразная «прокладка» из любого одинарного кирпича, служащая выравнивающим слоем под первый ряд стены и основой одновременно. Актуальным нулевой уровень из кирпича будет там, где нет возможности подготовить под стены идеально ровную прочную (залитую бетоном, к примеру) поверхность. Если цоколь строения или основа под стену ровная, нулевой уровень не требуется. Но сам нулевой уровень вывести не так просто, как может показаться. Предлагаем самый эффективный для новичков вариант.

Для выкладки идеального нулевого уровня потребуется применение необычного, но крайне эффективного инструмента — гидроуровня. Не пугайтесь, это может быть даже обычный пропиленовый (ПВХ) прозрачный шланг с водой. Длина шланга должна быть не менее требуемого отрезка «центр- любой угол». Рекомендуемый диаметр гидроуровня — 0.7-1.2 см. Вычислите на площади будущего строения самую высокую точку. Положите на раствор 2 кирпича, и зафиксируйте их (используйте обычный уровень для ровной горизонтали). Теперь найдите центр строения (или максимально равноудаленную от всех стен и углов точку), где выложите еще пару кирпичей (обычным способом) на раствор, подогнав уровень (верх кладки) при помощи гидроуровня относительно самой высокой точки, которую вы зафиксировали ранее.

Делается это очень просто: один человек держит один конец г-уровня вплотную к уже выложенной паре кирпичей на растворе, второй на такую же высоту относительно уровня воды поднимает (выкладывает) пару кирпичей в центре. Равнение должно выдерживаться относительно верхней плоскости кирпичей.

Теперь можно выставлять так называемые «маячки» – 2-4-8 кирпичей (в зависимости от высоты нуля) рядком (в «тычок»), через каждые 3-8 метров, в зависимости от длины стен. Подгоняйте их по верху относительно эталонной отметки, самой верхней. У вас получается несколько отрезков, между которыми можно без особой сложности выкладывать кирпичи нулевого уровня. Рекомендованный стиль выкладки здесь один — поперечный, или так называемый «тычковый», но можно и связанно-комбинированный.

Если у вас есть лазерный уровень, то его можно использовать так же, как и гидроуровень. Но сложность использования лазерного уровня на улице в том, что даже при достаточно бледном освещении (солнечный свет) сложно фиксировать красные точки луча. Кладка осуществляется по шнуру, натянутому по внешней границе будущей кладки (ориентируйтесь на маячки) от угла и до угла, это самое важное! Для удобства можно оставить зазор между шнуром и кромкой кирпичной стены (кладки) в 3-5 мм, и держаться этой разницы.

Кладка в 1 кирпич и ее секреты

Начинайте работу, приготовив заранее следующий инструмент: легкий молоточек-киянку (пойдет и обычный молоток с легкой ручкой), мастерок, отбивочный шнур (строительный, ярко-желтого цвета — для коротких, до 5 м, отрезков), цветная леска сечением 0.2-0.4 мм, уровень.

Начинаем с угла. Если вы уже проставили точные метки углов строения, начните с точной подгонки первого кирпича относительно двух сторон (обе стороны от угла). Положив раствор на плоскость, слегка разровняйте его от центра к краям, положите кирпич и легкими постукиваниями добейтесь ровной укладки. Положите так же точно дублирующий кирпич (для угла). Повторите то же самое на другом конце стены, тоже с угла. Натяните шнур, намотав его на тонкий кусок проволоки или гвоздя, положив на уложенный на раствор кирпич, и придавив сверху грузом (кирпичом). Повторите данные действия со всеми углами строения. Далее вы будете равнять ряд с внешней стороны относительно шнура по высоте и с отступом в 3-5 мм.


Следующий кирпич кладем изнутри, предварительно положив на торцевую сторону (для склеивания с кирпичом внешней стороны). Здесь (внутренняя сторона кладки) особого равнения не требуется, это так называемая «черновая» кладка. Укрепляется первая пара кирпичей для того, чтобы впоследствии шнур или легкий удар инструментом не сместил контрольный, направляющий контур.

Запомните! Кладку стоит вести изнутри строения, шнур всегда вести с одной стороны!

Как и нулевой уровень, стена должна выкладываться по шнуру. Первичными точками кладки в классическом исполнении считаются углы. При кладке в 1 кирпич углы заводить нужно предельно точно, для чего буквально на 4-5 ряду вам уже потребуется отвес. Приставной или прикладной уровень для формирования угловых направляющих кирпичей не подойдет! Это чревато малозаметными отклонениями вертикали, которые в итоге могут испортить вам значительную часть работы. Стена может отклониться по вертикали.

Если вы будете вести кладку условно-независимую от угловых колонн, вам потребуется каждый ряд вести по шнуру, верхний край (горизонт) кладки будет отмечаться с точки в центре (используйте гидроуровень). Вариант условно-независимой кладки выглядит обычно так: стены соединяет по углам колонна, из кирпичей или иного материала (бетонный столб, металлический столб.

Укрепления и армирование кладки в 1 кирпич

Самым простым и надежным способом укрепления кладки в 1 кирпич считается плотная связка двух сторон параллельной кладки — перпендикулярно расположенными кирпичами в тычок. Они выступают стягивающими две вертикальные плоскости стены элементами. Но на площадь стены более 5 метров в длину это не распространяется, здесь уже неизбежно применение дополнительного укрепления, армирования.

Армирование кладки в 1 кирпич желательно делать кольцевым, охватывая кольцом единый уровень (например, весь уровень относительно законченного 3 или 5 ряда). Самое простое решение на сегодняшний день — это положенная между рядами продольно нарезанная сталистая оцинкованная сетка (не рабица, но заборная и прочая декоративная).

Кладка в 1 кирпич: тонкости

Не следует пренебрегать элементарными знаниями физики и геометрии при работе с серьезными строениями. Секретов кладки в 1 кирпич несколько, среди которых можно выделить базовые. Итак, начав с углов, продолжайте класть кирпич исключительно в таком же порядке — сначала углы с замером позиционирования и высоты (контрольные угловые кирпичи), сохраняйте единый, общий уровень по всей ленте данного ряда (не ленитесь лишний раз перемерять г-уровнем от эталонной точки в центре, это только улучшит качество работы!).

Не спешите закончить более 3-5 рядов одной стены, не выложив 70-90% такого же объема по всему периметру строения. Углы всегда должны опережать все стены на 3-4 ряда по высоте. Начиная с 5-6 ряда, обязательно делайте 4-6 контрольных замеров вертикальной плоскости стены при помощи отвеса. Отвес рекомендуется свешивать с внешней (уличной) стороны строения, но если с этим возникает проблема (ветер, слабое зрение), то используйте качественный линеечный уровень длиной не менее 150 сантиметров.

Если вы планируете выкладывать внутренние стены здания впоследствии, то не забывайте закладывать по условной линии примыкания внутренней перегородки к внешней стене куски армировки — это может быть и тонкая арматура, и проволочная сетка (не гибкая). По возможности армируйте стены неразрывно со колоннами, и не используйте половины кирпича в колоннах.

Не используйте для кладки в 1 кирпич слишком жидкий раствор цемента с песком. В идеале раствор не должен стекать с мастерка, иметь пастообразную консистенцию. Для нижних рядов можно использовать типовой раствор 1:4 (1 часть цемента и 4 части песка), но начиная с 60-70% процентов высоты стен усильте его до концентрации 1:3. Не слушайте глупости про добавление мыльных и прочих «размягчающих» раствор добавок — это противоречит самой сути назначения раствора и ослабляет сцепку микрочастиц до опасного, аварийного уровня. Чем шероховатее поверхность кирпича, чем жестче мешается и укладывается раствор — тем крепче будет кладка.

На главную

Гаражи

Источники: http://aquagroup.ru/articles/kladka-v-odin-kirpich.html, http://russkaya-banja.ru/steny/kirpichnaya-kladka/131-kladka-uglov.html, http://www.villostroy.ru/kirpichnaya-kladka-v-1-kirpich-v-rossii.html

lor-zrs.ru

Кирпич и кирпичная кладка

Кирпич и кирпичная кладка

Кирпич используется в строительстве с незапамятных времён, о чём свидетельствуют многие исторические источники. По сути, это был первый строительный модуль, то есть унифицированное изделие, причем из «подножного» материала, позволившее решить многие конструктивные и архитектурные задачи. Но и в наши дни кирпич не утратил актуальности. Он постоянно развивается, улучшая прежние свойства и приобретая новые.



Годы не властны над кирпичом — построенные из него дома никогда не устаревают, только приобретают благородную печать времени. И при этом материал обладает множеством достоинств. Он прочен, долговечен, стабилен, универсален. Ему присуща хорошая способность к воздухообмену, то есть кирпич дышит и даёт дышать обитателям дома. Кирпичные стены медленно нагреваются и медленно остывают, сохраняя тепло зимой и прохладу летом. Наконец, они впитывают избыточную влагу, после чего отдают свои водные «запасы» воздуху, благотворно влияя на микроклимат жилища.

Облицовка стен дома кирпичом



Кирпич — термины и определения

По определению кирпич — это штучное изделие, предназначенное для устройства кладки. В зависимости от состава и технологии производства кирпич бывает керамическим или силикатным. Керамический кирпич изготавливают путём обжига (средняя температура — около 1000 °С) подготовленной и отформованной глиняно-песчаной массы. Содержание примесей в сырье строго лимитировано. Посторонние включения при обжиге выгорают, что приводит к появлению дефектов, негативно влияющих на прочность и водопоглощение кирпича. Вместе с тем в сырьё вводят полезные добавки, которые улучшают качество конечного продукта. Недожжённый кирпич пригоден лишь для возведения ненесущих перегородок. Пережжённый кирпич отличается повышенной теплопроводностью и часто имеет неправильную форму. Технологический режим обжига устанавливается с учётом химического состава формовочной массы.

Схема кирпича

Между тем технические показатели кирпичной продукции должны соответствовать действующим нормам, изложенным в ГОСТ 530-07 «Кирпич и камни керамические. Технические условия» и ГОСТ 7484-78 «Кирпич и камни керамические лицевые. Технические условия». Согласно этим нормативным документам кирпичу присваивается марка по прочности и морозостойкости, а также класс по плотности, тесно связанный с классом по теплопроводности.

Справедливости ради нужно упомянуть и о силикатном кирпиче. Его производят из кварцевого песка (90 %) и извести (10%) с добавлением активных компонентов. У него есть важный плюс — сравнительно невысокая стоимость. Вместе с тем этот материал ограничен в применении. Он боится воды, гораздо хуже керамического сохраняет тепло, да и с воздухообменом у него не всё в порядке.

Прочность кирпича — способность материала сопротивляться внутренним напряжениям, не разрушаясь. Например, кирпич марки М 100 гарантированно выдерживает нагрузку в 100 кг/см². Для кладки стен двух-, трёхэтажных домов обычно используют материал марки М 100 и М 125.

Морозостойкость кирпича — способность материала выдерживать попеременное замораживание и оттаивание в водонасыщенном состоянии. В малоэтажном строительстве в основном применяют материал марки F 25 — F 50 (то есть выдерживающий 25-50 циклов), реже F 75.



Разновидности кирпичей

С точки зрения области применения, керамический кирпич подразделяется на рядовой (строительный), лицевой (отделочный, облицовочный, фасадный, декоративный) и огнеупорный (печной, шамотный). Особую категорию образует высококачественный клинкерный кирпич.

Рядовой кирпич используют для кладки наружных и внутренних стен под последующую отделку. И фактура у него соответствующая — шершавая, а иногда ещё и с выступами, чтобы лучше держалась штукатурка.

Рядовой кирпич

Лицевой кирпич, напротив, очень гладкий и опрятный. В то же время выпускается так называемый фактурный кирпич с рельефом в художественном исполнении. Эксклюзивная продукция «одета» в глазурь (цветную стекловидную оболочку), ангоб (глину особого сорта) или двухслойную «рубашку». Помимо этого можно приобрести кирпич «под старину» — ручной работы, с милыми щербинками и неровностями. Для внешней отделки и кладки сложной формы предназначен фасонный кирпич, который ещё называют фигурным или профильным.

Лицевой кирпич

Топочные камеры каминов и печей сооружают из шамотного (печного) кирпича. Этот материал выдерживает температуру более 1000 °С. Его производят из специальных огнеупорных глин. Шамотный кирпич можно узнать по песочному цвету и гладкой поверхности. К тому же при постукивании он издаёт характерный металлический звук.

Шамотный кирпич

Клинкерный кирпич относится к элитной продукции. Кстати, а вы знаете откуда такое название? Само название — клинкерный кирпич пришло к нам из немецкого языка. Само слово клинкер в переводе на русский язык как раз и обозначает кирпич. Он способен выдержать самые суровые испытания: экстремальные погодные условия, воздействие кислот, щелочей и солей, повышенное давление и интенсивный износ. Клинкер исключительно морозостоек и долговечен. Выпускается в богатейшей цветовой гамме. К тому же существуют квадратные и клиновидные кирпичики, а также другие изделия из клинкера (дренажные и газонные решётки и т. д.). Неудивительно, что этот материал широко востребован не только в домостроении, но и в ландшафтном дизайне.

Клинкерный кирпич



Кирпич ручной формовки

Если еще пару лет назад для облицовки домов и коттеджей предпочитали гладкий облицовочный кирпич стандартных цветов — желтый, красный, белый, коричневый. Сейчас, с приходом на российский рынок кирпича ручной формовки, тенденция резко поменялась. Огромный выбор природных цветов глины позволяет построить дом, не похожий ни на какой другой. Например, бельгийский кирпич ручной формовки — это более 850 вариантов, причем некоторые виды даже сложно описать одним цветом.

Разнообразие цветов кирпича ручной формовки

Такой кирпич подходит также для создания внутренних интерьеров и межкомнатных стен. Кирпич ручной формовки — экологически чистый материал, в его составе отсутствуют красители и добавки. Гарантийный срок его эксплуатации более 100 лет. Он устойчив к солнечному свету, сезонным перепадам температур и выпадению осадков. Дополнительный колорит облицовки из кирпича ручной формовки придают кладочные колерованные смеси, которые можно подобрать как под цвет кирпича, так и наоборот сыграть на контрасте. Вся коллекция кирпичей ручной формовки также существует в виде облицовочной плитки толщиной 20 мм, это удобно для дизайнеров или застройщиков, которым фасад не позволяет использовать размеры полноценного кирпича.

Кирпич марки Zero

Одна из новинок на рынке кирпичей — кирпич марки Zero (бесшовный кирпич, ручная формовка, производство Vandersanden, Бельгия) теперь доступен и в России. Инновация состоит в том, что он имеет на верхней стороне специальную выемку для цементного раствора. Таким образом, отпадает необходимость в шовной затирке, что дает более низкое потребление кладочного раствора и до минимума снижает риск загрязнения фасада кладочным раствором.

Кирпич марки Zero

Кирпич Zero не требует каких-либо специальных инструментов для кладки. Для работы с ним достаточно базовой квалификации строителей, которые работают с традиционным кирпичом. Отсутствие такого этапа, как фуговка фасада (заполнение швов между кирпичами), сокращает время работ на 3 и более недель, по сравнению с другими видами кирпича. При условии горизонтального и вертикального шва в 4 мм расход такого кирпича составляет примерно 90 шт./м². Кирпич доступен в 18 вариантах расцветки.

Типоразмеры кирпичей

Кирпичи различаются по размерам. В нашей стране установлен базовый стандарт (по ГОСТ 530-2007 — нормальный формат, НФ): 250 х 120 х 65 мм. Кирпич такого размера называют одинарным. Далее идут изделия с увеличенными геометрическими показателями: утолщённый полуторный (250 х 120 х 88 мм — 1,4 НФ) и модульный одинарный (288 х 138 х 65 — 1,3 НФ). Всё, что крупнее, — керамические камни. Иными словами, популярный двойной кирпич (250 х 120 х 140 мм — 2,1 НФ) — на самом деле камень.

Некоторые характеристики глиняного кирпича и керамических камней

Изделия более 4,5 НФ относятся к крупноформатным камням. Пальма первенства в этой категории принадлежит гигантскому кирпичу-камню размером 510 х 250 х 219 мм (14,3 НФ). Строить из таких кирпичей — одно удовольствие. Стены растут не по дням, а по часам. При возведении участков сложной формы часто требуются нестандартные изделия. Тогда камни распиливают. Лучше всего использовать для этого стационарные пилы с алмазными дисками. Существует и ручной инструмент. На практике обычно применяют углошлифовальные машины (в просторечии «болгарки ») с дисками по камню.

Кирпич европейского производства в наши стандарты не вписывается. В ГОСТ 530-2007 введён формат «Евро»: 250 х 85 х 65 мм (0,7 НФ), но он подходит далеко не для всей зарубежной продукции.

Своя мерка есть и у шамотного кирпича: 230 х 113 х 65 мм или 230 х 123 х 65 мм. Укрупнённый размер позволяет уменьшить суммарную площадь швов и сделать внутреннюю поверхность печи более гладкой.

Усредненный расход кирпича



Теплосбережение и теплопроводность кирпичных стен

Долгое время дом со стенами в 2-2,5 кирпича (то есть толщиной 510 и 640 мм) был пределом мечтаний. Положение изменилось в середине 90-х годов, когда в нашей стране возобладали западные представления о теплосбережении. Согласно новым требованиям стены из полнотелого кирпича должны иметь толщину 2 м (для климатических условий средней полосы). Разумеется, никто подобные цитадели строить не станет. Здесь необходимо внести ясность. По действующим нормам термическое сопротивление однородной ограждающей конструкции, определяемое как отношение коэффициента теплопроводности стенового материала к толщине стены в метрах, должно быть не менее требуемого сопротивления теплопередаче. Последний показатель зависит от климатических условий района (температуры наиболее холодной пятидневки и других параметров).

Различают три группы кирпичной продукции: кирпич обыкновенный (плотность 1700-1800 кг/м³, коэффициент теплопроводности 0,6-0,7 Вт/м • °С), условно-эффективный кирпич (плотность 1400-1600 кг/м³, коэффициент теплопроводности 0,35-0,5 Вт/м • °С) и эффективный кирпич (плотность менее 1100 кг/м³, коэффициент теплопроводности 0,18-0,25 Вт/м • °С). К первой группе относятся полнотелые кирпичи. Во вторую входят пустотные кирпичи (доля пустот — 5-40 %). Кстати, облицовочная продукция тоже имеет пустоты. Третью группу образуют поризованные кирпичи, к которым принадлежат и богатырские крупноразмерные кирпичи-камни. Низкий коэффициент теплопроводности достигается за счёт замкнутых воздушных пор, а также особой структуры материала с пустотами в форме сот. Лабиринты извилистых перегородок создают серьёзные препятствия «убегающему» теплу.

Нетрудно подсчитать, что до нормы дотягивают лишь эффективные керамические изделия (если принимать в расчёт стены толщиной 510 или 640 мм, покрытые солидным слоем «тёплого» штукатурного раствора). Следующий этап развития поризованной керамики — применение специальной полиуретановой пены, которая позволяет вести кладочные работы при отрицательных температурах (до -10 °С), то есть продолжать качественное строительство в зимний период.

Стены из полнотелого и условноэффективного кирпича нуждаются в дополнительном утеплении. У этой задачи есть три варианта решения: устройство штукатурной теплоизоляционной системы (так называемым мокрым методом), монтаж навесной системы утепления (известной как вентилируемый фасад)и возведение трёхслойных стен с теплоизолирующей прослойкой.



Кирпичная кладка

Существует два основных способа кирпичной кладки: с однорядной (цепной) и многорядной перевязкой швов. При цепной перевязке тычковые и ложковые ряды чередуют так, чтобы поперечные горизонтальные швы были сдвинуты друг относительно друга на четверть кирпича, а продольные — на полкирпича. Вертикальные швы в соседних рядах тоже не должны совпадать (разбежка минимум в четверть кирпича). Цепная система считается более простой, стабильной и прочной.

Схема кирпичной кладки

При многорядной перевязке тычковые ряды укладывают через определённое число ложковых рядов (количество зависит от толщины стены, но не превышает шести рядов). Вертикальные и горизонтальные швы тоже перекрываются, но не в таком строгом порядке, как при цепной системе. Для усиления стен применяют армирование стальными сетками (через 3-5 рядов). Принцип перевязки соблюдается и при кладке конструктивных элементов (столбов, перемычек).

Облицовка кладки из одинарного кирпича

Облицовка лицевым кирпичом стены из блоков

Для экономии кирпича, снижения веса здания и повышения теплотехнических показателей наружных стен применяют облегчённые виды кладки — кирпично-бетонные и пустотные (колодцевые, с горизонтально-кирпичными диафрагмами и др.). В первом случае основную часть стены из блоков перевязывают с кирпичной облицовкой. Во втором случае возводят две стенки в полкирпича и заливают между ними лёгкий бетон. Функцию анкеров выполняют кирпичи, уложенные тычком (кирпично-бетонная анкерная кладка). При пустотной кладке наружную и внутреннюю стенку перевязывают кирпичными перемычками (диафрагмами). Пустоты заполняют керамзитобетоном или другим лёгким бетоном, шлаком, перлитовым песком и прочими сыпучими утеплителями. По тому же принципу выполняется колодцевая кладка, в которой связующими элементами служат растворно-арматурные диафрагмы.

Крестовая сложная кирпичная кладка (в два кирпича)

Готическая кирпичная кладка (в два кирпича)

Декоративная кладка с прерывающимися вертикальными швами

Декоративная кладка с совпадающими во всех рядах вертикальными швами

Кладка клинчатой перемычки

Кладка лучковой перемычки

Остаётся добавить, что облицовка монтируется по собственным, художественным законам. За многовековую историю изобретено множество способов декоративной кладки. Для создания фасадных композиций не только применяют различные системы перевязки (готическую, голландскую, крестовую и др.), но и варьируют цвет затирки швов, ставят кирпичи углом или на ребро (узорчатая и рельефная кладка), устраивают карнизы, пилястры и т. д.

Кладка арочной перемычки

Применять облегчённые кладки нужно крайне осмотрительно. По прочности и устойчивости такие стены заметно уступают однородным. К тому же в процессе эксплуатации невозможно проверить, что происходит с внутренним заполнением.

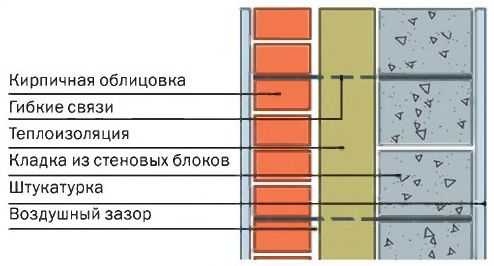

Конструктивная схема трёхслойной стены



Связующее звено для кирпичей

Прочность, надёжность и долговечность кирпичной конструкции во многом зависят от качества кладочного раствора. Наибольшей популярностью пользуется цементно-песчаная смесь. В ходе приготовления раствора нужно точно следовать рецептуре, смешивать песок, цемент и воду в определённых пропорциях. Все компоненты должны отвечать нормативным требованиям. Нельзя использовать «грязный» песок (с глинистыми и органическими включениями, мелкими камнями и т. п.) или воду, взятую попросту из ближайшего пруда. Однако, к сожалению, на многих частных стройках подобные упущения — в порядке вещей.

Вместе с тем, далеко не всегда есть возможность заказать раствор на ближайшем бетонном заводе или бетонно-растворном узле. Оптимальный вариант — применение готовых сухих смесей. В этом случае нужно лишь долить чистую воду в количестве, указанном на упаковке. В состав кладочных смесей входит высококачественный цемент, отборный (фракционный) песок и различные активные добавки, повышающие морозостойкость, пластичность раствора, а также улучшающие его технологические свойства (экономичность, удобоукладываемость и пр.).

Кладка первого ряда кирпичной стены

1. Сначала укладывают внешние вёрсты 2. Положение кирпичей тщательно выверяется с помощью рулетки и шнура-причалки 3. Между вёрстами укладывают забудку и продолжают ряд.

Швы представляют собой теплопроводные включения, снижающие теплоизоляционную способность кирпичной стены. Чтобы минимизировать этот негативный фактор, используют специальные тёплые кладочные смеси. Приготовленный из них раствор по своим теплотехническим показателям приближается к кирпичной продукции.

И ещё один нюанс. При кладке условно-эффективных и эффективных кирпичей и камней раствор затекает в пустоты и тем самым создаёт мостики холода. Увеличение толщины швов до 10 мм приводит к снижению среднего термического сопротивления конструкции примерно на 20%. Чтобы этого не случилось, рекомендуется перед нанесением раствора закрывать ряды полимерной сеткой.











Что бы еще почитать?

remstd.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
