Схема кирпичной кладки – Кирпичная кладка своими руками: виды, фото и видео

Класть кирпич без перевязки запрещено: нужная прочность не будет достигнута без смещения верхних блоков хотя бы на четверть. При размещении длинной гранью кладку называют ложковой, торцовой – тычковой. Существует несколько проверенных одно- и многорядных схем, рассчитанных на разные нагрузки:

1. Цепная – с перевязкой вертикальных швов в каждом последующем ряду, при которой нужно поочередно класть тычковые и ложковые ряды. Преимуществом такого исполнения считается простота.

2. Многорядная, при которой на каждые 5-6 ложковых рядов нужно класть один тычковый. Простейшим примером является кладка в один кирпич с перевязкой на 6-м ряду при толщине в 88 мм и каждом 7 при применении стандартных изделий в 65 мм. Схема ценится за прочность.

3. Трехрядная – частный случай многорядной с размещением тычковых рядов через каждые три продольных. Такая перевязка позволяет класть надежные столбы и простенки.

Существует много схем, позволяющих эффектно выложить кирпич разных цветов: фламандская, голландская, ложковая со смещением. Их более десятка, в декоративных целях допускается даже класть рядом керамические и силикатные изделия. К сложным участкам относят углы и перекрытия, при отсутствии опыта составить схему самостоятельно практически невозможно.

Пошаговое руководство к действию

На подготовительном этапе изучается состояние фундамента: одним из требований технологии является кладка кирпича исключительно на устоявшиеся и набравшие прочность конструкции, надежно защищенные от воздействия влаги. В частности, кирпичные стены возводятся на полностью покрытые рулонной гидроизоляцией ленту или ростверк. Проверяются диагонали и уровень фундамента, допустимый перепад составляет 20 мм, при его превышении проводятся выравнивающие работы.

Перед началом работ подготавливаются компоненты (песок просеивается в сите с ячейками не более 3 мм) и инструменты: бетоносмеситель, емкости для транспортировки раствора, лопата, кельма, плотничий уголок, строительный уровень, шнур и маркер для разметки. Для исключения ошибок составляется план размещения материала с учетом выбранной схемы перевязки, выполняется расчет его необходимого количества (с 10 % запасом как минимум).

При проведении кладки кирпича своими руками рекомендуется придерживаться следующего пошагового руководства:

• Разметка линий стен, натягивание шнура.
• Первый ряд кирпича: без применения строительного раствора, тычковой кладкой из исключительно целых изделий.
• Приготовление кладочной смеси в объеме, не более чем на 1-2 часа работы, его размещение и разравнивание его кельмой.
• Кладка углов, начиная с двух кирпичей, расположенных под углом в 90° и проверенных строительным треугольником. К четко выверенным изделиям нужно выложить еще несколько штук с контролем уровня каждого. Таким образом, стена поднимается не менее чем на 3 ряда вверх, процесс повторяется на всех остальных углах. Данное правило – углы выше стен на 2 кирпича актуально для всех конструкций. Для фиксации используется алюминиевая порядовка, закрепленная металлическими скобами.
• После этого можно класть кирпичные стены: каждый элемент подносится к нужному месту, проверяется совпадение разметки и расположение ребер, после установки блоков простукиваются молотком или кельмой до полного соприкосновения со шнуром. Излишки раствора удаляются (размещаются поверх кирпича или в вертикальных швах), проверяется уровень ряда.
• Следующие ряды кладут с обязательным смещением (желательно отмечать количество выполненных рядов в заранее подготовленном плане). Вне зависимости от выбранного способа кладки швов (в пустошовку, подрез или декоративного) контролируется их толщина (рекомендуемый предел составляет 6-12 мм, для бракованных или неровных изделий – 10-15).

В процессе кладки все кирпичи смачиваются, после перерыва в работе рекомендуется промазать влажной кистью нижние ряды. В особо нагружаемых стенах размещается арматура: металлический прут около 4 мм в продольных и поперечных швах или сетка через каждые 4-5 рядов кирпичной кладки. Завершающим этапом идет затирка и формирование швов, при проведении штукатурных работ он опускается (достаточно удаления избытков с внешней стороны). При необходимости застывший раствор аккуратно промывается водой или специальными составами.

При малейшем сомнении, как класть кирпич, работы доверяются профессионалам. При отсутствии опыта стоит начинать с простых ограждающих или ненагруженных конструкций. К следующему этапу строительства (монтажу перекрытий, отделке) переходят после 70% набора прочности (1-1,5 недели в теплое время года), окончательное затвердевание кирпичных стен занимает 28 дней.

stroitel-list.ru

Системы перевязки кирпичной кладки

Как известно, для большей устойчивости стен кирпичная кладка выполняется таким образом, чтобы каждый кирпич опирался на два или три нижних кирпича, перекрывая собой швы между кирпичами нижних рядов.

Такой способ укладывания кирпичей получил название перевязки. В современном строительстве используется системы перевязки кладки, обеспечивающие необходимую устойчивость стен при возведении зданий из кирпича, а также способствующих более равномерному распределению нагрузок внутри кирпичной стены при температурных деформациях или неравномерных осадках.

Чаще всего применяются:

• цепная однорядная перевязка;
• многорядная перевязка;
• трехрядная перевязка.

Каждая из них достаточно надежно соединяет между собой отдельные кирпичи, из которых выкладываются стены.

В статье о видах кирпичной кладки мы уже частично касались и видов перевязки. Давайте теперь рассмотрим, как выполняется перевязка кладки кирпича, более детально.

Однорядная (цепная) система перевязки

Как мы уже знаем, ряды бывают ложковыми и тычковыми в зависимости от того, как расположены в каждом из них кирпичи относительно фасада стены. Если кирпичи повернуты к фасаду своими короткими торцами (тычками) – такие ряды называют тычковыми. Если кирпичи в ряду лежать длинными сторонами параллельно фасаду, то такие ряды носят название ложковых.

Если вы подзабыли, что из себя представляют ложковые и тычковые ряды, то можете посмотреть, как они выглядят, на изображении ниже:

Цифрами на рисунке обозначены: 1 и 7 — тычковые ряды, 2-6 — ложковые ряды.

При однорядной перевязке тычковые и ложковые ряды чередуются. Это очень надежный вид перевязки, обеспечивающий высокую прочность конструкции.

Чаще всего цепная (однорядная) перевязка применяется в стенах, отделка которых облицовочным кирпичом не предусмотрена.

На рисунке ниже показана схема цепной перевязки для стены толщиной в полтора кирпича:

Как видите, наружная верста первого ряда выкладывается тычками или ложками, а наружная верста следующего ряда – наоборот.

В этом случае наружная и внутренняя верста нижнего ряда выкладываются тычками. Ряд идущий выше кладут из двух ложковых верст и тычковой забутки между ними.

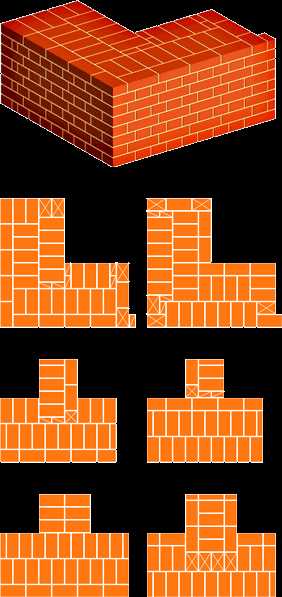

Однорядная кладка в местах пересечений стен

Цепная перевязка кладки в местах пересечения стен или примыкании одной стены к другой имеет определенные особенности, которые следует знать, чтобы не возникло затруднений при выкладывании таких конструктивных узлов.

При примыкании стены толщиной в полтора кирпича к стене в два кирпича кладку ведут следующим образом:

Примыкание двух стен в два кирпича выполняют, как показано ниже:

При пересечении двух стен в полтора кирпича схема перевязки будет следующей:

Многорядная перевязка

В случае многорядной перевязки выкладываются ложковые ряды, перевязываемые через 5-6 рядов тычковыми рядами. Количество ложковых рядов определяется размерами кирпича и составляет 6 рядов для кирпича толщиной 65 мм и 5 рядов для кирпича толщиной 88 мм.

Нижний (первый) ряд при многорядной перевязке выкладывается, как и при однорядной перевязке – тычками.

Дальнейшая укладка кирпичей зависит от толщины стены. Второй ряд стен имеющих толщину в ½, 1½ , 2½, то есть кратную нечетному числу кирпичей, выкладывается так – наружная верста последующих рядов от второго до шестого кладется ложковыми рядами с последующей перевязкой в седьмом ряду верстой из тычков. Внутренние версты выкладываются во 2 ряду – тычками, в 3-6 рядах – ложками с перевязкой вертикальных поперечных швов на ½ или ¼ кирпича.

Схема многорядной перевязки швов кирпичной кладки для стен в один кирпич показана на рисунках ниже:

Также многорядная перевязка может выполняться для кладки стен в полтора кирпича. Схема устройства такой системы перевязки швов показана на изображении ниже:

Если стены толщиной в полтора и два кирпича с многорядной перевязкой швов пересекаются друг с другом, то кладку ведут следующим образом:

Трехрядная перевязка швов

Трехрядная перевязка – это одна из разновидностей многорядной системы, когда тычковыми рядами перевязываются каждые три ложковых ряда. Трехрядная система перевязки чаще всего применяется при выкладывании столбиков и простенков для их большей устойчивости.

Такая кладка как нельзя лучше подойдет, если вы планируете устройство столбчатых опор под лаги пола. Но, о выкладывании столбиков мы подробней поговорим в другой публикации, а сейчас давайте посмотрим на схему трехрядной перевязки.

Выполнение трехрядной перевязки показано на рисунке ниже:

Расход кирпича на 1 кубический метр кладки

Для того, чтобы перед началом строительства ориентировочно подсчитать количество кирпича и раствора, можете воспользоваться таблицей, приведенной ниже.

В таблице приведен расход кирпича и раствора на 1 куб.м кладки в зависимости от толщины стены и оформления.

Теперь вы знаете, как выполняется перевязка швов кирпичной кладки при выкладывании стен. В следующих статьях более подробно рассмотрим кладку столбиков и выкладывание углов.

Смотрите также:

Последние публикации:

• < Кирпичная кладка углов
• Виды кирпичной кладки >

russkaya-banja.ru

Кирпичная кладка — особенности и нюансы — Всё самое интересное!

В разделе: Коттедж | и в подразделах: кирпич, цемент. | Автор-компилятор статьи: Лев Александрович Дебаркадер

Продолжаем раздел «Коттедж» и подраздел «Кирпич» статьёй Кирпичная кладка — особенности и нюансы. Где расскажем о том такое кирпичная кладка, какая она бывает и какая бы она лучше не была 🙂 Кстати, про то, что такое кирпич, мы уже делали публикацию про дом из кирпича.

Кирпичная кладка — это способы создания стены из кирпичей. Кирпич — это:

1. Искусственный камень, изготовляемый в виде брусков из обожженной глины и употребляемый для построек.
2. Одна штука такого камня.
3. Твердый материал в форме такого камня.

Таким образом, кирпичная кладка — это интересная конструкция из уложенных в определенном порядке и скрепленных между собой строительным раствором брусков из твёрдого материала определённого размера и формы.

Прочность кладки зависит от свойств кирпича или камня, из которого сложена кладка, раствора и качества кладки каменных конструкций. Предел прочности при сжатии, например кирпичной кладки, выполненной даже на весьма прочном растворе, при обычных методах возведения составляет не более 40…50% от предела прочности кирпича.

Объясняется это главным образом тем, что поверхности кирпича и шва кладки не идеально плоские и плотность и толщина слоя раствора в горизонтальных швах не везде одинаковы. Вследствие этого давление в кладке неравномерно распределяется по поверхности кирпича и вызывает в нем кроме напряжений сжатия напряжения изгиба и среза. А так как каменные материалы обладают слабым сопротивлением изгибу, то они разрушаются в кладке раньше, чем сжимающие напряжения в них достигнут предела прочности при сжатии. Например, кирпич имеет в 4… 6 раз меньший предел прочности при изгибе, чем при сжатии.

Основными положительными качествами каменных конструкций на основе кирпичной кладки являются их

• высокая огнестойкость,
• большая по сравнению с другими материалами химическая стойкость,
• сопротивляемость атмосферным воздействиям и, как следствие этого,
• большая долговечность.

Эти качества обусловлены тем, что каменные материалы имеют плотную структуру. В то же время большая плотность их увеличивает теплопроводность кладки. Поэтому нередко наружные кирпичные стены зданий приходится делать намного толще, чем это требуется по условиям прочности и устойчивости.

На теплотехнические свойства каменных конструкций в большой мере влияет также качество кладки: стены с плохо заполненными раствором швами легко продуваются и промерзают зимой.

На тип кладки влияют желаемые показатели — и внешний вид, размеры кирпича. У кирпича «умные» размеры: 250 х 120 х 65 мм. Строителю удобно брать его одной рукой. В длину укладываются два кирпича по ширине, плюс сантиметр на шов. Но толщина кирпича может варьироваться. И тогда кирпичи получают названия:

1. Одинарный (толщина 65 мм),
2. Утолщенный, или полуторный (88 мм).
3. Камень керамический, или двойной кирпич (как часто называют его продавцы) – 250 х 120 х 138 мм.

Полуторный кирпич и камни значительно экономят расход раствора и время строительства. И не думайте, что строители возьмут с вас больше денег за поднятие тяжестей. Им самим лучше: кинул десяток камней – и стена готова! Кроме этого, камней требуется меньше, а цена их не увеличивается. Так, например, двойной лицевой кирпич дороже одинарного всего наполовину, а по размеру в два раза больше.

Толщина кладки кратна размерам кирпича и обычно измеряется количеством кирпичей укладываемых по толщине стены. Так

• кладка толщиной в 25 см считается кладкой в один кирпич,
• 38 см — полтора, 51 см — два,
• 64 см — два с половиной,
• кладка в 12 см считается кладкой в пол-кирпича.

Кирпич укладывают на слой раствора, который называют постелью. Промежутки между кирпичом заполняют раствором и называют швами, толщина которых не должна превышать 12 мм. Швы могут быть заполнены раствором полностью до наружной грани стены или не полностью. Швам, заполненным полностью придают выпуклую форму или вогнутую.

Для скрепления кирпичей между собой применяется строительный раствор. Обычно это раствор, приготовленный из смеси цемента и песка (песок при этом необходимо тщательно просеять). Чем больше доля цемента в растворе, тем менее он пластичен (подвижен). По сравнению с известковыми или смешанными цементно-известковыми и цементно-глиняными растворами, цементный раствор менее подвижен. Применение высокопластичного раствора при выполнении кладки из пустотелого кирпича неэкономично, так как раствор затекает в пустоты, имеющиеся в теле кирпича. Вместе с тем, чем менее подвижен раствор, тем труднее его расстилать и разравнивать.

Существует два типа кирпичей — полнотелый (сплошной, без полостей) и пустотелый (с полостями). Соответственно, чем больше полостей в кирпиче, тем хуже он проводит тепло. Поэтому при использовании пустотелого кирпича стены можно сделать меньшей толщины, и теплоизоляция от этого не ухудшится. У пустотелого кирпича меньше масса, и в результате – меньше нагрузка на фундамент. Это – его достоинство. Но есть и сложность: при кладке такого кирпича отверстия могут забиться раствором, и он станет более «холодным». Чтобы этого избежать, нужно брать кирпич с пустотами меньшего диаметра и более вязкий строительный раствор.

Как уже говорилось, кирпич достаточно хорошо работает на сжатие и плохо на изгиб, поэтому при возведении конструкции из кирпича необходимо обеспечить его работу только на сжатие. Это достигается выполнением определенных правил, которые называются правилами разрезки.

1. плоскости I порядка (плоскости, параллельные фундаменту) должны быть горизонтальными и перпендикулярными действию силы сжатия и параллельны между собой.
2. плоскости II и III порядка должны быть перпендикулярны плоскости I порядка и также взаимно перпендикулярны между собой.
3. нагрузка от каждого кирпича должна распределятся как минимум на два ниже лежащих. Выполнение 3-го правила разрезки обеспечивает совместную работу отдельных камней и исключает присутствие изгибающих усилий в отдельных камнях.

Из этих правил и вытекают схемы кирпичной кладки.

Кирпичная кладка производится по специальной схеме, которая носит название перевязка. Эта схема обуславливает обязательное закрытие кирпичом верхнего ряда швов (промежутков) между кирпичами нижнего ряда. Перевязка дает возможность создать прочную кладку с правильным распределением нагрузки по всей стене, а также экономно использовать кирпич.

Самое главное в кладке — правильно уложить самый первый ряд кирпичей — он должен быть строго параллельным земле. Для того, что бы он был прямолинейным, его укладывают с помощью длинного правила, ровной рейки или натянутого шнура. При этом кирпич не доходит до направляющей 2-3 мм, что бы раствор не давил не нее. А что бы обеспечить горизонтальность кладки, каждый кирпич проверяют уровнем. Так же проверяют кирпичи попарно с соседним. Точно также поступают и со всеми последующими кирпичами. Особенно это важно для лицевой кладки.

Выделяют три основных вида перевязки. Ложковая перевязка обеспечивает оптимальное закрытие нижних швов, кирпичи перекрываются в половину длины. В отличие от ложковой, цепная перевязка обеспечивает симметричное закрытие нижних швов на 1/4 длины кирпичей. Крестовая перевязка также перекрывает кирпичи на 1/4 длины, однако носит ассиметричный характер.

Если вы видели когда нибудь работу профессионального каменщика, то могли заметить, что углы стены он выкладывает в первую очередь и они всегда выше, чем средняя часть стены. Это делается для того, что бы сразу получить маяки – реперы, которые дадут возможность натянуть шнур – причалку, обозначающую линию кладки и высоту кладки. Что бы причалка не провисала, ее натягивают достаточно туго, и периодически укладывают кирпичи – маяки, поддерживающие ее.

Выводить прямоугольные углы проще всего с помощью т.н. порядовки. Порядовка представляет собой ровный уголок, как правило катанный металлический. На ней иногда наносят метки, согласно уровню укладки кирпичей.

Первые несколько кирпичей в высоту на углах укладывают с помощью уровня, а затем закрепляют на них порядовку. Порядовку закрепляют с помощью пары скоб – струбцин, как показано на рисунке. Строго вертикальное положение ей устанавливают с помощью точного уровня или отвеса. По меткам на порядовке натягивают и шнур причалку.

Кладка с перевязкой важна не только по длине стены, но и при создании углов, соединений стен, колонн. Для этого также используются специальные схемы кирпичной кладки:

Среди видов кирпичной кладки сегодня выделяют не только кладки в полкирпича и кирпич, но и «слоеный» вариант. Технология кирпичной кладки данного вида предполагает выполнение двух кладок – внутренней теплоизоляционной из более дешевого кирпича и внешней эстетической, играющей декоративную роль. Между двумя видами кирпичной кладки оставляют «засыпку» или воздушную прослойку для улучшения теплоизоляционных свойств стены. Таким образом, Заказчик экономит средства.

Итак, кирпичная кладка имеет ряд особенностей и нюансов, которые лучше известны опытным строителям — но которым при желании можно научиться самостоятельно.

По материалам и больше информации http://www.domostroy.kiev.ua/az-mat-kirp.htm и http://www.delaysam.ru/dachastroy/dachastroy61.html

interesko.info

материалы для работы, подготовка раствора

Кладка в один ряд создает впечатление довольно простой конструкции. Но это ошибка. Такой способ укладки требует определенных умений и опыта. Метод применяется для возведения перегородок и декоративных элементов. Далее — о том, как правильно возвести кладку в 1 кирпич.

Этот вид кладки может легко осилить единственный человек, а все нужные расчеты можно произвести самостоятельно.

Содержание статьи

Материалы для работы

Чтобы определить необходимое количество материала для стройки, нужно замерить и узнать все параметры будущей стены: высоту, ширину и длину – станет известно количество кубометров. К полученному итоговому расчету необходимо прибавить около 10% запаса (возможный бой кирпича).

Перед началом работы нужно подобрать нужные инструменты и материалы. Строительный рынок предлагает два типа кирпича: силикатный блок и керамический. Керамический камень используется для внешних и внутренних декоративных и отделочных работ. Силикатный кирпич используется для работы с наиболее прочными несущими стенами и конструкциями. Для укладки в ряд рекомендуется применять керамический вид. Стандартная толщина стены равна 25 см. Такая кладка очень подходит для возведения веранд, гаражей, летних кухонь и пристроек к дому.

Перед работой кирпич нужно полить водой. Это делают для того, чтобы камень впитывал меньше влаги из раствора, благодаря чему можно предотвратить усадку стены.

Профессиональные названия граней блока:

• тычок – грань, находящаяся с торца блока;
• ложок – это самая длинная грань сбоку блока;
• постель – является самой широкой стороной блока, на нее обычно кладут раствор.

Необходимые инструменты:

• кельма (мастерок) – для нанесения состава;
• молоток-кирка – для колки блоков;
• расшивка – для отделки швов;
• металлические скобы;
• уровень;
• рулетка;
• отвес – для контроля вертикали;
• промежуточный маяк;
• строительный угольник;
• деревянная порядовка – инструмент для разметки всех рядов;
• шнур-причалка – для контроля горизонтальности рядов.

Подготовка раствора

Строительный раствор в своем составе имеет три ингредиентом: песок, вода и хороший цемент. Прочность и надежность кладки зависит от марки самого цемента. Так, если марка М 500, то куб материала сможет выдержать вес 500 кг. Если для строительного раствора применяется цемент ниже М200, соотношение составляющих будет 1:1, если более — 1:3.

Для правильного смешения раствора нужно смешать цемент и речной песок, понемногу добавляя воду, пока не получится пластичная масса. Чрезмерно много раствора готовить не рекомендуется, так как он начинает застывать уже через 30 мин, теряет свою эластичность. Воду запрещается добавлять в такой раствор!

Схема укладки

1. Качественная кладка должна иметь прочное основание – фундамент. Отталкиваясь от назначения будущей конструкции, можно поставить съемную деревянную опалубку, формирующую саму конструкцию.
2. Следующим шагом станет установка порядовки – специальное приспособление, которое изготовлено из реек со специальными делениями и уголков, которые определяют ширину всех горизонтальных рядов. Порядовка может выступать в качестве крепежа шнура-причалки, который помогает определить четкую вертикаль и горизонталь кладки.
3. Угловые порядовки закрепляются скобами. Их нужно устанавливать на углах строения в местах сопряжения стен и по его периметру на расстоянии 12 метров стены. Облицовочных работ это не касается.
4. В вертикальных швах стены необходимо установить струбцину из древесины или металла, через несколько кирпичных рядов – следующая. Между ними вставляется порядовка.

Чтобы выполнить укладку в один кирпич, рекомендуется использовать метод укладки «вприжим». В этом случае все швы нужно полностью заливать раствором. Несмотря на этот трудоемкий процесс, обеспечивается качественная стена.

Поэтому такая кладка прослужит долгое время и будет намного прочнее. Если используется тычковая кладка, от грани кирпича нужно отступить 1 см. Если стену планируется стену штукатурить после постройки, то надо отступить 3 см.

Держа кельму правой рукой нужно разравнять постель со строительным составом, подгребая ребром инструмента часть раствора, которая прикладывается к вертикальной стороне ранее уложенного блока. Следующий кирпич подвигается левой рукой по приготовленной ранее постели со строительным раствором, встык к предыдущему уложенному кирпичу. Все блоки кладутся поочередно на слой раствора. Первое – раствор, второе – кирпич, плотно прижимается и простукивается рукояткой кельмы. Положение кирпичей ровняется по натянутому шнуру. Чтобы шнур не провисал, нужно закреплять маяки через 5-6 м.

Каждый ряд кладется, сдвигаясь на половину кирпича. Для укладки в один ряд не нужно использовать перевязку. Также нужно внимательно отнестись к швам. Нельзя допускать в соседних рядах совпадение вертикальных швов. Если кладка будет некачественной, ее теплоизоляция будет намного хуже.

После завершения возведения стены, необходимо расшить все швы (придать аккуратный вид стене). Для этого, пока раствор совсем не застыл, его нужно разгладить расшивкой, вдавливая раствор внутрь шва на пару миллиметров.

Во время всего строительства необходимо следить за горизонтальностью рядов и правильными углами и следовать последовательности действий, которые подсказывает схема кладки.

Важно!

• нижний и самый верхний ряды должны быть точно перпендикулярны стенке;
• совпадение стыков в расположенных рядом рядах не допускается;
• чтобы предотвратить появление трещин и других дефектов в стенке, через каждые 5 горизонтальных рядов кладки должен находиться тычковый ряд с армированной сеткой.

Сверхъестественных знаний кладка в 1 кирпич не требует. Но со временем появляются навыки этой работы. В перспективе можно освоиться и более тяжелая схема укладки в несколько кирпичных рядов. А также оформление кирпичом фасада и декоративных элементов. А это очень интересно и увлекательно.
