Газовое отопление частного дома, схема, проект, видео

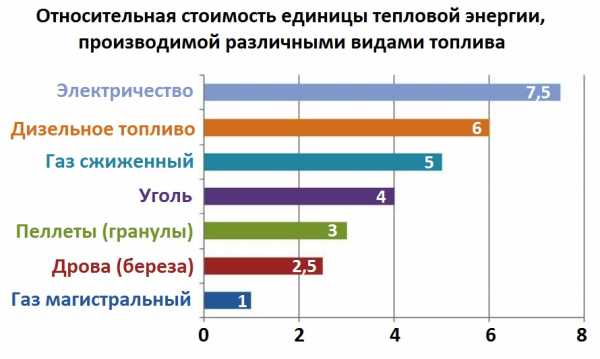

Наиболее экономичным ресурсом для отопления сегодня является природный газ. Кроме того, он – самый доступный. Именно поэтому самым оптимальным вариантом устройства системы отопления в частном доме является газовое отопление частного дома. Даже если подвод энергоносителя невозможен, то существуют альтернативные варианты (газовые баллоны, газгольдер).

Газ является самым популярным ресурсом для отопления

А если в местности проходит газовая магистраль, то устройство газового отопления частного дома во многом упрощается. Существует несколько оптимальных схем отопления частных домов газом. Одним из прекрасных вариантов для постоянного использования в частном доме является газовый котел.

Как выбрать газовый котел

Газовые котлы отличаются в зависимости от разных показателей. По мощности они бывают: малой мощности (до 65 кВт), средней (до 1700 кВт) и большой (до 15000 кВт). Малая и средняя мощность прекрасно подходят для отопления жилого частного дома. Большая мощность котлов используется обычно на промышленных объектах.

По функциональности газовые котлы могут быть одноконтурными и двухконтурными.

Одноконтурные котлы служат только для применения в отопительных системах. Двухконтурные котлы предназначены также для нагревания воды в СО и нужд жильцов. Двухконтурные котлы могут быть проточного типа. Такие котлы применяются только в том случае, когда объем потребляемой горячей воды незначителен. Двухконтурные котлы с встроенным бойлером обеспечивают полноценное отопление в частном доме газом и снабжение горячей водой. Также существуют котлы для поддержания температурного режима воды в бассейнах и т.д. (в данном случае – это специализированные решения).

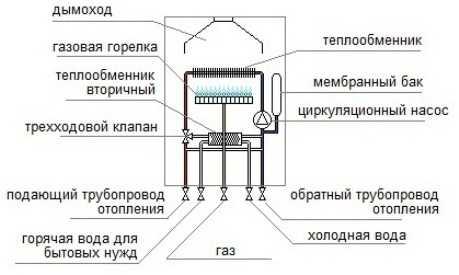

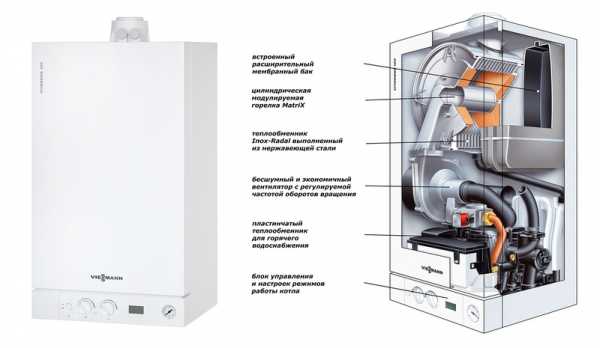

Схема двухконтурного газового котла

Горелки в газовых котлах могут быть атмосферными и вентиляционными. Атмосферные горелки – это наиболее распространенный вариант для отопления частных домов. Вентиляционные горелки, как правило, применяются на промышленных объектах.

По типу тяги котлы бывают с естественной тягой (здесь обязательно должен быть дымоход) и с принудительной (выведение газов производится при помощи вентилятора).

В зависимости от способа установки котлы, которые использует газовая система отопления частного дома, бывают напольными и настенными. Напольные котлы обладают более высокой мощностью, их размеры больше. Также они являются более долговечными и их стоимость несколько выше. Настенные газовые котлы – это относительно недорогие приборы, они компактны и имеют меньшую мощность. Также настенные котлы отличаются меньшей долговечностью.

Водяная газовая система отопления частного дома

Наиболее распространенной системой отопления является водяная: роль носителя тепла выполняет вода, которая циркулирует по замкнутому контуру трубопровода. В котле вода нагревается, далее передает тепло по трубам и радиаторам (батареям) отопления.

Такая система газового отопления частного дома имеет несколько достоинств:

  • вода является эффективным теплоносителем;
  • система циркуляции – замкнутая, поэтому после первоначального заполнения объем воды не должен изменяться;
  • водяное газовое отопление частного дома видео, которое можно посмотреть ниже, покажет, что такую систему можно обустроить самостоятельно;
  • в такой системе просто создать контур, который обеспечивает равномерную подачу тепла в каждое помещение.

Среди недостатков водяной газовой системы отопления:

  • радиаторы отопления нужно постоянно держать в чистоте, так как при покрытии пылью эффективность обогрева помещений будет ниже;
  • в сравнении с воздушным отоплением, водяное после включения не сможет обеспечить такое же скорое нагревание воздуха;
  • элементы, которые входят в систему водяного отопления, часто могут трескаться, коррозировать и т.д. Это может не только ухудшить микроклимат в доме, но и стать причиной порчи интерьера помещений;
  • к качеству носителя тепла – особые требования: в воде должно быть минимизировано количество солей;
  • отопление нельзя просто взять и выключить зимой, когда на улице очень холодно, так как это может привести к замерзанию воды, которая увеличится в объемах и разорвет трубы. Поэтому газовое отопление частных домов такого типа не подойдет для дач, где хозяева бывают не часто, особенно в зимнее время.

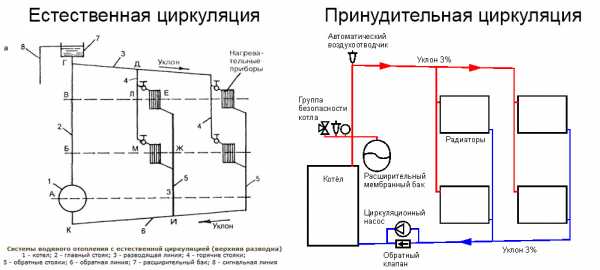

Схемы отопления частного дома

Зависимо от того, за счет чего циркулирует теплоноситель внутри замкнутого контура, бывает СО с естественной и принудительной циркуляцией. В первом случае циркуляция происходит за счет разницы плотности холодной и горячей воды, а во втором случае – работает насос. Если вы хотите произвести систему отопления частного дома самостоятельно, то необходимо сделать тщательный расчет оптимальной схемы СО.

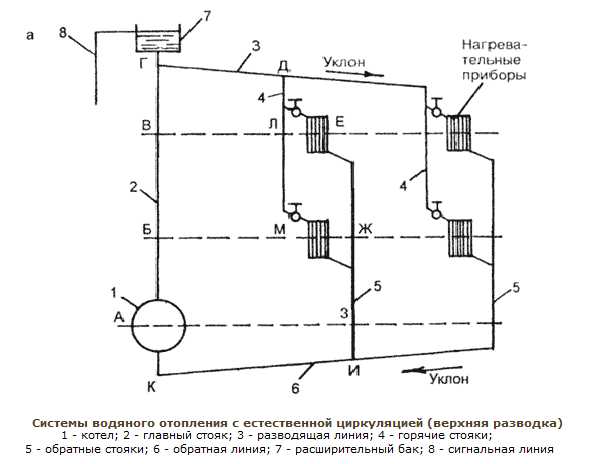

Система отопления с естественной циркуляцией

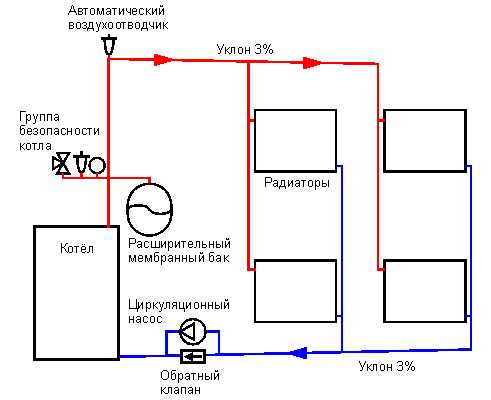

Система отопления с принудительной циркуляцией

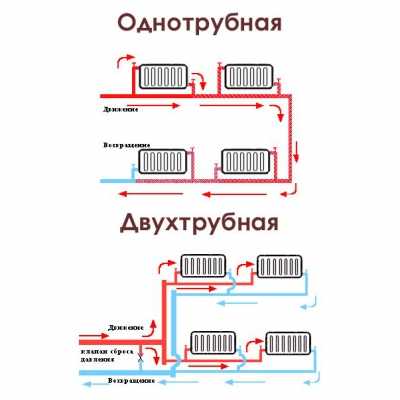

Разводка отопления – важный элемент в системе. Она бывает двух типов:

  • однотрубная. В частных домах используется не часто, так как при такой разводке температура в радиаторах различается. Такой вариант подойдет для домов, которые небольшие и имеют мало помещений;
  • двухтрубная. Этот вариант – достаточно материалоемкий. Но для регулирования температуры в отдельных помещениях система подходит.

Однотрубная схема газового отопления частного дома имеет один существенный недостаток – нижние радиаторы нагреваются менее, так как в них поступает уже немного охладившаяся вода. А если у вас двухэтажный частный дом, то на разных этажах комнаты также будут прогреваться неравномерно. Если вы хотите оборудовать отопление газом своими руками, то такая схема будет намного проще.

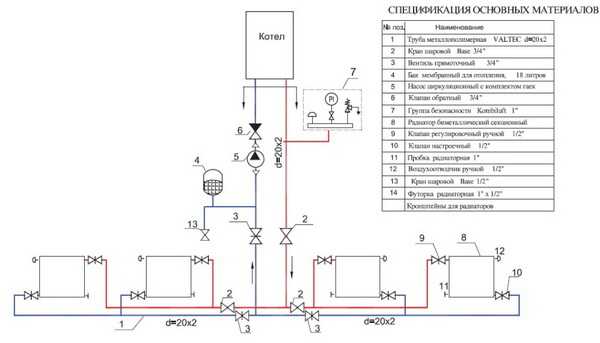

Однотрубная система отопления

Кроме того, при прокладывании трубопровода тратится мало материалов. Проблема неравномерного прогревания радиаторов решается при помощи установки перемычки, увеличения числа секций. А чтобы циркуляция теплоносителя происходила быстрее, применяется циркуляционный насос.

Заметим, что схема с естественной циркуляцией будет подходящей в том случае, если можно установить котел ниже уровня расположения радиаторов. Также для нормального прохождения процесса циркуляции нужен естественный наклон подводящего и обратного трубопровода.

Что касается искусственной циркуляции, то здесь использование насоса необходимо. Такие схемы достаточно просты в установке, но они имеют несколько недостатков. К ним относится все тот же неравномерный прогрев, а также – появление воздушных пробок и зависимость от электрического снабжения.

Очень часто можно встретить такой вариант, как ленинградская разводка отопительной системы (ленинградка). Смысл этой системы состоит в том, что в замкнутой на котел трубе циркулирует вода. К ней подключается отопительное оборудование (радиаторы), через которое теплоноситель будет идти параллельно к питающему контуру. Система является довольно эффективной для частного дома.

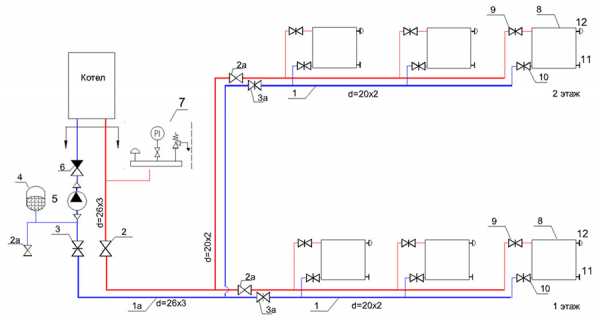

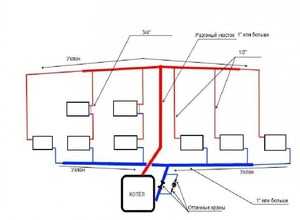

Следующая схема – двухтрубная. В данном случае радиаторы будут греться равномерно, но затраты на прокладывание труб будут выше. Регулирование нагревания отдельных радиаторов отопления можно производить при помощи специальных запорных вентилей.

Двухтрубная система с естественной циркуляцией и нижней разводкой хорошо подойдет в том случае, когда котел располагается в подвальном помещении.

Этапы обустройства системы газового отопления в частном доме

Газификация частного дома выступает важным и ответственным процессом. В оборудование отопления газом входит несколько этапов:

  1. Подготовка и утверждение проектных и разрешительных документов. Проект газового отопления частного дома должны создавать специалисты, так как это важный элемент, от которого зависит дальнейшее обустройство.
  2. Покупка необходимого оборудования и материалов.
  3. Врезка домовой системы в уличный газопровод.
  4. Разводка газовых сетей внутри дома, обустройство специального помещения для газового котла.
  5. Установка газового оборудования.
  6. Заполнение системы отопления носителем тепла.
  7. Пробный запуск. Лучше, ели его произвести с рабочим и повышенным давлением.
  8. Приемка готовой системы.

Практические рекомендации

Схемы устройства газового отопления должны быть продуманы до мелочей, поэтому проекты должны производиться профессионалами.

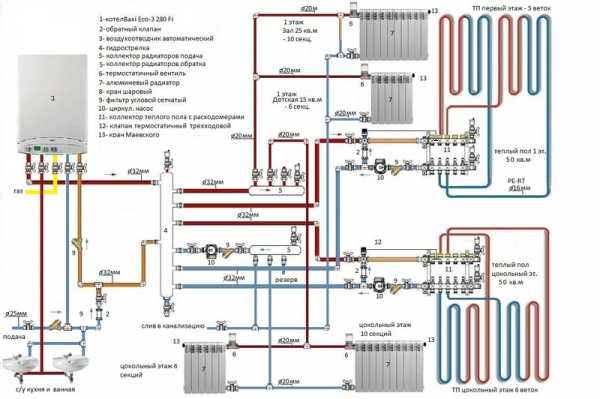

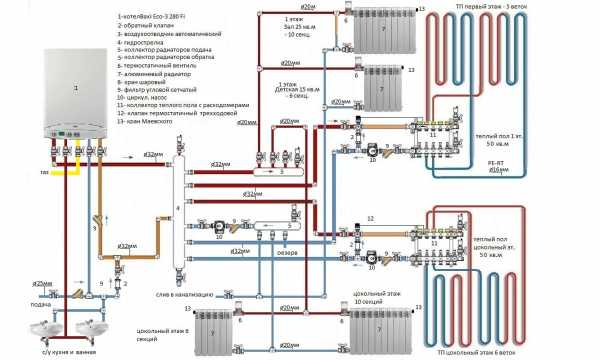

Один из примеров составления профессионального плана системы отопления

При выборе оборудования для газового отопления помните, что основной показатель – это площадь отапливаемого помещения. От нее зависит объем оборудования, количество радиаторов, метраж труб, фурнитура, клапаны и вентили, заглушки.

В процессе выбора способа прокладывания отопительных труб и их установки помните, что линии холодного и горячего разведения нужно проводить с небольшим уклоном прямо в сторону тока горячей воды.

Эксперты рекомендуют ставить краны на каждой батарее. Благодаря этому можно будет управлять подачей горячей воды в отдельное помещение частного дома. Если вы применяете расширительный бак от 20 до 30 литров, то он должен быть установлен на высоте 3 метра над отопительным котлом.

Заключение

Газовое отопление жилого частного дома – это самый эффективный и доступный по цене вариант, если в местности вашего дома проходит магистраль. Топливо в данном случае расходуется экономично, газовое оборудование просто в эксплуатации, а обустроить такую систему можно и самостоятельно.

otoplenie-doma.org

Схема отопления частного дома с газовым котлом: преимущества

Дом можно назвать уютным и комфортным, если в нём тепло. Квартиры многоэтажных домов подключены к центральной системе отопления, а вот владельцам загородных домов придётся позаботиться об обустройстве автономного отопления. Сегодня есть разные способы, как отопить частный дом. Каждый выбирает тот вариант, который наиболее оптимальный в его случае.

Чаще всего на наших территориях для обустройства отопительных систем используются газовые котлы. Они отличаются рядом преимуществ, основным из которых является экономичность, так как природный газ – наиболее дешёвое топливо. Владельцы обустраивают газовые системы даже в тех случаях, если нет возможности подключиться к магистрали. Для этого есть газовые баллоны.

Отопительная система обустраивается в процессе строительства частного дома. Чтобы выполнить работы качественно, следует придерживаться правил и требований, а также мер безопасности, ведь с газом работать нужно очень аккуратно. Любая ошибка может привести к несчастному случаю. Обустройство системы обогрева лучше доверить профессионалам, так как они имеют в своём распоряжении специализированное оборудование и инструменты, а также ознакомлены со всеми нюансами проведения подобных работ. Но можно сделать отопление частного дома газовым котлом своими руками, если иметь должное представление о схемах и правилах установки.

Газовое отопление для частного дома

Преимущества газового отопления

Обустройство отопительных систем, функционирующих на газовых котлах, считаются наиболее популярными на сегодняшний день. Газовое оборудование используется гораздо чаще, чем приборы, работающие на электроэнергии или твёрдом топливе. Основные достоинства газовых отопительных систем:

  • экономность. Стоимость газовых котлов отопления намного ниже, чем цена приборов, которые работают на других видах топлива. Само топливо также довольно экономное;
  • системы, которые работают на голубом топливе, безопасные, прочные и долговечные при условии соблюдения правил эксплуатации;
  • установить газовый котёл можно в любом помещении, так как оборудование отличается компактными размерами;
  • если сделать выбор в пользу двухконтурного котла, то вместе с теплом можно обеспечить дом и горячей водой;
  • работающие на газе отопительные системы наносят наименьший вред природной среде, так как газ является наиболее экологичным топливом;
  • газовые котлы можно монтировать в доме или же отвести для них специальное помещение, создав у себя дома мини-котельню;
  • оборудование выпускается в широком ассортименте. Приборы отличаются между собой мощностью, габаритами, могут обогревать как маленькие дачные домики, так и большие коттеджи.

Газовые котлы всё чаще применяются для обустройства системы обогрева коттеджей и особняков. Они удобны в использовании, функциональные, безопасные и долговечные, не требуют к себе пристального внимания.

Как рассчитать оборудование

Чтобы отопительная система на голубом топливе работала эффективно, следует правильно выбрать оборудование для своего дома. В зависимости от площади, которую необходимо обогреть выбирают и котёл. Сегодня на рынке отопительного оборудования представлены модели от отечественных и заграничных производителей. Приборы отличаются между собой техническими характеристиками и стоимостью. Чтобы выбрать наиболее подходящий вариант, следует учитывать такие параметры:

Выбор газового оборудования для частного дома

  • мощность газового котла;
  • количество сантехнических приборов, которые потребляют горячую воду;
  • наличие либо отсутствие дополнительных отопительных систем, например, «тёплый пол»;
  • технические параметры радиаторов отопления;
  • характеристики насосного оборудования.

Это далеко не все параметры, которые должны быть учтены при выборе отопительного оборудования для загородного дома. Чтобы не ошибиться в выборе, привлеките профессионалов, пусть помогут определиться с моделью газового котла, а также выполнят монтажные работы и запустят отопительную систему.

Выбор оборудования

Механизм действия отопительной системы, которая функционирует на газе, основан на том, что в приборе теплоноситель подогревается и разносится по трубам, при этом внутри газового котла происходит сжигание топлива. Чтобы прибор работал эффективно и выполнял свои функции на должном уровне, необходимо выбрать наиболее подходящую в каждом конкретном случае модель. Газовый котёл должен отвечать таким требованиям:

  • привлекательный внешний вид;
  • универсальный дизайн;
  • безопасность;
  • надёжность;
  • прочность;
  • экономичность;
  • простота использования;
  • долговечность.

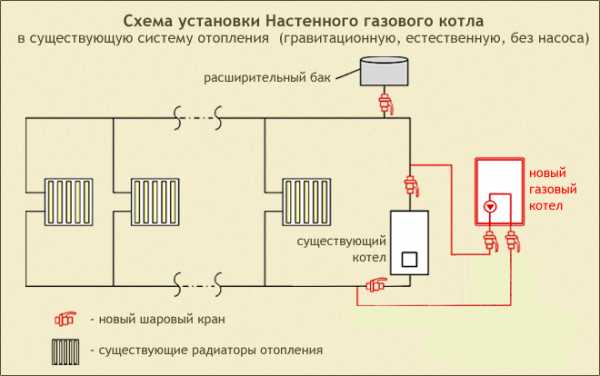

Важно! Установка газового котла для отопления частного дома может выполняться по двум сценариям: когда отопительное оборудование располагается в доме или под прибор отводится специальное помещение. Второй случай оправдан, если используются крупногабаритные отопительные котлы, которые должны обогревать большую площадь.

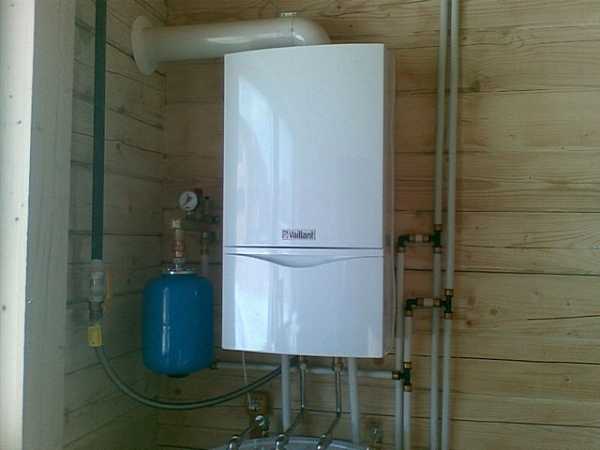

Есть модели настенные, которые могут крепиться на кухне или в ванной, и напольные. Последние более мощные, но и размеры их большие. Если в доме есть дымоход, можно установить прибор с открытой камерой сгорания, если нет, то только с закрытой.

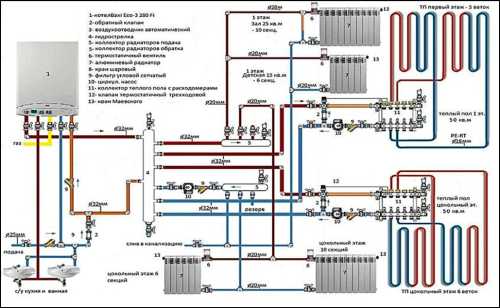

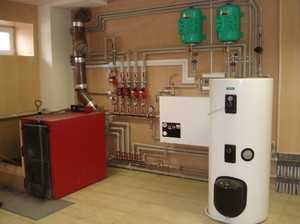

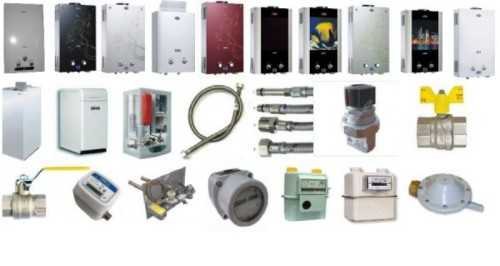

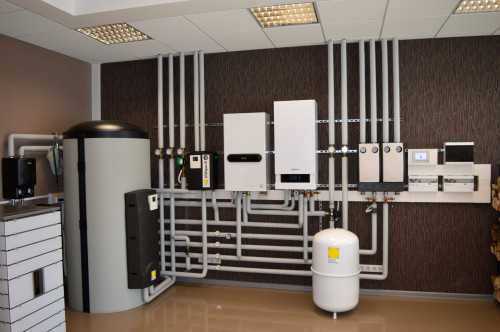

Схема газового оборудования в частном доме

Функциональность приборов также является важным показателем, который должен учитываться при выборе отопительного оборудования. Одноконтурные котлы обеспечивают дом теплом. Но чаще всего владельцы загородных домов отдают предпочтение двухконтурным газовым котлам, так как они имеют функцию горячего водоснабжения, что исключает необходимость устанавливать дополнительные приборы для обеспечения дома горячей водой.

Особенности водяной газовой системы

Газ для отопительной системы является только топливом. Обогрев дома осуществляется за счёт прохождения по трубопроводу теплоносителя. Чаще всего это вода. В котле она нагревается, затем поступает в трубу, где отдаёт своё тепло и возвращается обратно в котёл, циркулируя по непрерывному кругу. Основные достоинства отопительной газовой системы, где роль теплоносителя выполняет вода:

  • эффективность, ведь вода отлично сохраняет тепло и отдаёт его трубам;
  • система замкнутая, поэтому запас воды в ней пополнять не требуется;
  • систему можно выполнить своими руками, придерживаясь мер предосторожности и правил монтажа;
  • при помощи специального контура тепло распределяется по всем помещениям одинаково.

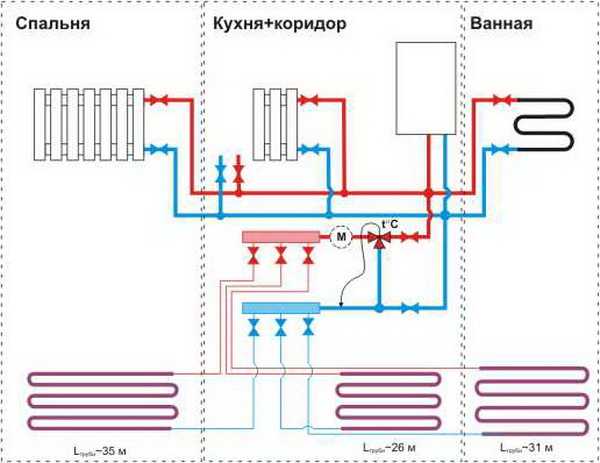

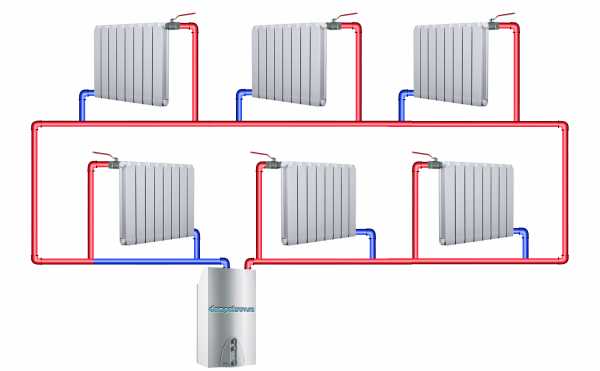

    Двухконтурное отопление газовым котлом

Есть и недостатки отопительных газовых систем на воде. К ним относится в первую очередь то, что система должна запускаться при понижении температуры вне зависимости от того, есть в этом необходимость или нет. В противном случае вода может замёрзнуть, а трубопровод потрескаться, что приведёт его в непригодность.

Важно! Схема отопления частного дома с газовым котлом и теплоносителем – водой не может быть использована для обогрева дач. Система может быть установлена только там, где проживают жители на постоянном основании и не предусматривается прекращение подачи тепла в холодное время года.

Вода, которая используется в системе, должна быть очищена от солей. Трубопровод, особенно металлический, может подвергаться воздействию коррозии, из-за чего микроклимат в доме существенно ухудшится.

Схемы отопления

Чтобы отопительная система на газе функционировала качественно и эффективно обогревала дом, следует позаботиться о правильном монтаже схемы отопления. Она может быть в двух вариантах.

  1. С естественной циркуляцией, когда теплоноситель циркулирует по трубам за счёт того, что плотность холодной и горячей воды неодинаковая. При монтаже такой схемы нужно рассчитывать всё до мелочей, чтобы не столкнуться с неприятностями в процессе эксплуатации.

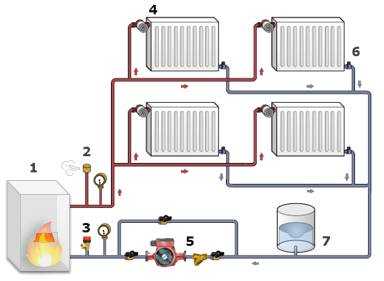

  2. С принудительной циркуляцией, когда за транспортировку воды по трубам отвечает специальное насосное оборудование.

Схема газового отопления может быть установлена с одним трубопроводом или двумя. Однотрубная отличается экономичностью, но есть одна проблема – трубы не прогреваются равномерно, особенно если дом двухэтажный. Популярностью пользуется ленинградская схема отопления, которая предусматривает установку замкнутой на котёл трубы, по которой циркулирует вода.

Обратите внимание! Схема отопления с двумя трубопроводами и естественной циркуляцией справится со своими обязанностями в тех случаях, когда отопительное оборудование находится в подвале частного дома.

Установка отопительной системы

Монтаж отопительной системы загородного дома осуществляется в несколько этапов:

  • разработка проекта, получение разрешений в соответствующих органах;
  • закупка материалов, оборудования и подготовка инструментов;
  • врезка в газопровод, который пролегает по улице и по которому осуществляется подача газа в жилые дома;
  • подготовка места под газовый котел, разводка труб;

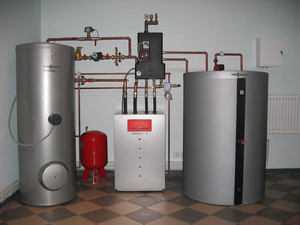

    Монтаж газового оборудования

  • установка котла;
  • заполнение системы теплоносителем;
  • диагностика.

Основным критерием, по которому рассчитывается количество материалов, проводится выбор модели отопительного оборудования, является площадь дома. Чем она больше, тем мощнее прибор понадобится. Для небольшого дома подойдёт малогабаритный котёл, который можно установить в ванной или на кухне. Для коттеджа или двухэтажного особняка лучше выбирать большой, мощный прибор.

Установленная по всем правилам отопительная система частного дома будет функционировать на протяжении длительного периода. Перед началом монтажных работ следует ознакомиться со схемой отопления и правилами установки отопительного оборудования.



Вас могут заинтересовать:

prokommunikacii.ru

Газовое отопление частного дома с газовым котлом – схема, видео

Здесь вы узнаете:

От способа и качества отопления зависит комфорт в доме на протяжении всего отопительного сезона – целых полгода жизни. Доступный природный газ в этом случае становится оптимальным выбором для частного дома и загородного коттеджа. Подключить жилище к газу можно, примкнув к магистрали, или с помощью баллонов. Далее рассмотрим все за и против газовой системы.

Виды газового отопления частного дома

Для организации домашнего отопления используют магистральный газ или баллонный сжиженный газ.

  1. Магистральный газ. Система считается более экологичной и функциональной. Этот вид отопления позволяет соорудить в помещении теплые полы и прочее. Существенный недостаток – обязательное согласование бумаг с официальными органами. Также потребуется установка котельной и дымохода. Для магистральных систем предъявляются более строгие правила пожарной безопасности, обязательными являются регулярные профилактики.
  2. Баллонный газ. Подходит под любой вид котла, даже модели, изначально разработанные для магистральных систем. Если устанавливать баллонную систему, понадобятся одноконтурные или двухконтурные котлы соответствующей мощности. Большинство моделей способны также переходить на сжиженный газ, достаточно заменить горелку.

Чем меньше значение давления в котле, тем экономичнее и практичнее окажется устройство в работе. Оптимальное значение КПД котла 90-95%. Именно этот показатель важен при выборе модели на сжиженном газе, в отличие от магистральных систем.

Преимущества газового отопления

Магистральный газ является самым выгодным топливом для отопления частного дома.

  1. Высокий КПД и низкая стоимость газа делают газовое отопление самым выгодным способом обогреть частный дом или загородный коттедж.
  2. Современные газовые котлы позволяют отапливать большие объекты.
  3. Автоматическая работа системы гарантирует, что даже если пламя потухнет, то сработает датчик и запустит систему розжига. В итоге пользователю нет необходимости следить за котлом постоянно.
  4. Двухконтурные газовые котлы совмещают две функции: обогревать помещения и поставлять горячую воду.

Недостатки газового отопления

Утечка газа может привести к плачевным последствиям. Будьте бдительны и устанавливайте оборудование слежения за утечками.

  1. Необходимо установить автоматическую систему слежения за возможными утечками. Система зависит от подачи электроэнергии.
  2. Атмосферная горелка имеет открытое пламя. Безопасность такого устройства – спорный вопрос для некоторых пользователей.
  3. Использование газового котла нецелесообразно, если площадь помещение менее 100 квадратных метров. Такая установка экономически не выгодна и считается менее безопасной для окружающей среды.
  4. При монтаже газового котла обязателен и дымоход, позволяющий отводить отработанные газы. При этом котельная устанавливается в отдельной комнате. Еще одно условие – хорошая вентиляция и снабжение помещения свежим воздухом, наличие отдельного выхода на улицу. Последнее обязательно для установок с газовой горелкой.
  5. Если давление газа падает или горелка изрядно изношена, то уменьшается КПД и может появиться копоть.
  6. Модель газового котла стоит выбирать с учетом особенностей климата. Так как в России давление газа может сильно «скакать», зарубежные устройства просто не выдерживают нагрузок. Поэтому горелка неадаптированной установки способна «сжечь саму себя» при снижении давления до предела. Такое оборудование быстро выходит из строя.
  7. Необходимость согласования проекта и установки со службой Газтехнадзора. Чтобы установить газовую систему, придется получить разрешение и пригласить сотрудника инспекции для подписания документов и осмотра.

Обратите внимание, что Газтехнадзор требует копии лицензии обслуживающей организации. Если за этапы работы отвечают разные фирмы, требуются лицензии на каждый вид деятельности.

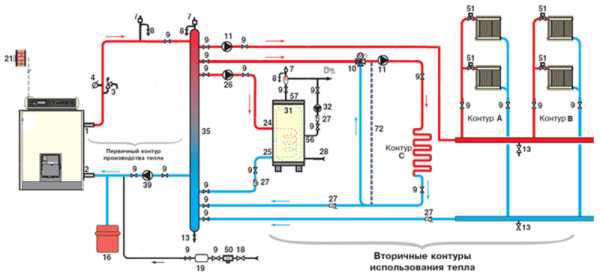

Схема отопления частного дома с газовым котлом

Системы отопления бывают с естественной и принудительной циркуляцией. В первом варианте теплоноситель циркулирует благодаря разнице плотности горячей и холодной воды. Во втором случае циркуляцию обеспечивает насос.

Основная разница между системами с естественной и принудительной циркуляцией теплоносителя - это циркуляционный насос.

Заметьте, что искусственная циркуляция напрямую зависит от подачи электроэнергии, в такой системе могут появляться воздушные пробки и возможно неравномерное нагревание радиаторов.

Схема газового отопления в частном доме включает и разводку отопления, которая разделяется следующим образом:

Двухтрубная система отопления хоть и сложнее в проектировании и монтаже, но все же предпочтительнее, так как нагревает все радиаторы одинаково.

  1. Однотрубная. Она подходит для оборудования отопления своими руками, считается более простой в исполнении. Применяется редко для частных домов из-за разницы температур в расположенных радиаторах – в первом и последнем. Последние батареи более холодные, так как в них поступает уже охладившаяся жидкость, из-за чего комнаты в большом частном доме прогреются неравномерно. Этот вариант подходит лишь для небольших домиков с ограниченным числом помещений.
  2. Двухтрубная, которая требует большого количества комплектующих и расходных материалов, подходит для контроля за температурой в отдельных комнатах. Нагрев радиаторов в разных помещениях можно регулировать с помощью запорных вентилей. Главное преимущество этой системы – батареи нагреваются равномерно во всех помещениях. Однако планирование и монтаж более сложные в исполнении и требуют больших затрат.
Обязательным условием для однотрубной разводки является монтаж котла ниже уровня крепления радиаторов и естественный уклон водопровода. Чтобы решить проблему с неравномерным нагреванием, устанавливают перемычки и увеличивают количество секций. Иногда в однотрубную систему включают циркуляционный насос.

Рассчитываем расход газа на отопление дома

Для автономного газового отопления частного дома расход газа рассчитывается по следующей схеме. Чтобы получить 1 кВт тепловой энергии необходимо затратить 0,1 м³ газа в час. Для помещения в 200 м² понадобится котел мощностью в 20 кВт. При этом потребление такого котла составит 20х0,1=2 м³/час.

Стандартный отопительный сезон включает примерно два одинаковых промежутка: три очень холодных и три в меру холодных месяца (округлим до 100 дней каждый). В итоге 100 дней система работает на полную мощность и столько же при половинной нагрузке или менее. Так, средний расход газа для холодного сезона составит: 20х0,1х24=48 м³, для следующего периода эта цифра опустится до 24 м³. В итоге общий расход на весь отопительный период составит (48х100)+(24х100)=7200 м³. Чаще всего финальные цифры идут с хорошей накидкой и оказываются больше.

Обратите внимание, что расчет произведен без учета расхода на бытовые нужды вроде приготовления еды. Эти цифры следует включать отдельно.

Проектирование и монтаж газового отопления

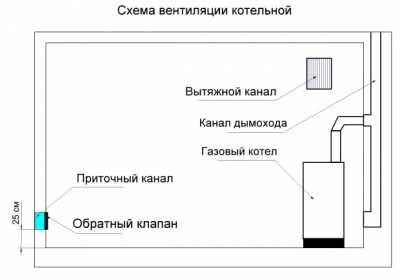

Одно из главных требований к котельной с газовым котлом - правильная вентиляция.

Прежде чем приступать к активным действиям, для системы отопления разрабатывают специальный проект с учетом особенностей дома. Если монтаж системы отопления в частном доме и мелкие работы можно выполнить самостоятельно, то проектирование – это тот этап, на котором не стоит экономить. Проектирование позволит рассчитать характеристики оборудования, сократить затраты на расходники и материалы, высчитать окончательную стоимость работ и монтажа. Проект включает:

  • эскиз;
  • технико-экономическую разработку;
  • составление монтажных схем;
  • составление рабочего проекта.

На итоговые данные влияет толщина стен, высота потолков, состояние окон, число проживающих в доме, наличие и площадь теплых полов, количество санузлов.

Действия по этапам

Порядок действий выглядит следующим образом:

  1. Составление и утверждение проекта и учредительных бумаг. Газовая служба дает добро на установку лишь после предоставления проекта котельной, контракта с монтажной бригадой, требуется также заключение договора о полномочиях и ответственности сторон. Чаще всего газовщики отвечают за подведение газа, а проект, установка и сервис осуществляет обслуживающая организация.
  2. Покупка газового оборудования, комплектующих и расходных материалов. Проект хоть и выдвигает требования к оборудованию, но ценовую категорию выбирает покупатель. Чрезмерная экономия может повлечь дополнительные траты или ремонт.
  3. Врезка в газопровод и подключение дома к общей линии.
  4. Установка и подключение котла к системе.
  5. Подача теплоносителя в систему, выполнение пробных запусков и проверки.

Альтернатива газовому отоплению в частном доме

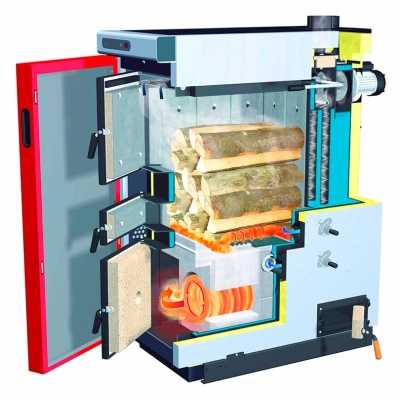

Дровяной котел - лучшая альтернатива газовому котлу.

Газовые печи для отопления частного дома – лидеры этого сектора. Заменить подобное устройство может лишь печное отопление на дровах или оборудование от электричества. Первый вариант вынужденный, распространен чаще всего в сельской местности или в районах, где нет газовых линий. Второй считается более дорогим, счета за электричество вполне могут превысить цену дорогостоящего газового оборудования.

Если у вас есть возможность провести газовое отопление в частный дом, рекомендуем выбрать именно этот вариант. Владелец дома единожды устанавливает дорогое оборудование и значительно экономит, используя более дешевый газ.

remont-system.ru

составные компоненты, преимущества автономных отопителей

Частный дом можно назвать комфортным и уютным только в том случае, если домовладелец смог решить все проблемы с отоплением. На сегодняшний день существуют различные варианты обогрева загородных строений, что позволяет одновременно обеспечить удобство проживания и сокращает расходы на оплату коммунальных услуг. Большой популярностью пользуется схема отопления частного дома с газовым котлом, которая идеально подойдет для строений различного назначения.

1

Описание оборудования

Популярность автономных отопительных котлов на газе объясняется доступностью и дешевизной этого вида топлива. Сегодня многие посёлки и районы индивидуальной застройки имеют центральное газоснабжение, что даёт возможность домовладельцам полностью решить проблемы с обогревом строений. Использование природного газа позволяет сократить затраты на отопление частного дома в 2 раза по сравнению с твердотопливными установками.

Такая техника при условии использования качественного оборудования и правильного монтажа будет полностью безопасной в эксплуатации, а благодаря автоматике обеспечивается автономность работы отопительных установок. Если в прошлом эксплуатация газового теплогенератора представляла определённые сложности, то сегодня имеются надёжные котлы, которые позволяют полностью решить проблемы с теплом как на небольшой даче, так и в строении площадью 200−300 квадратных метров.

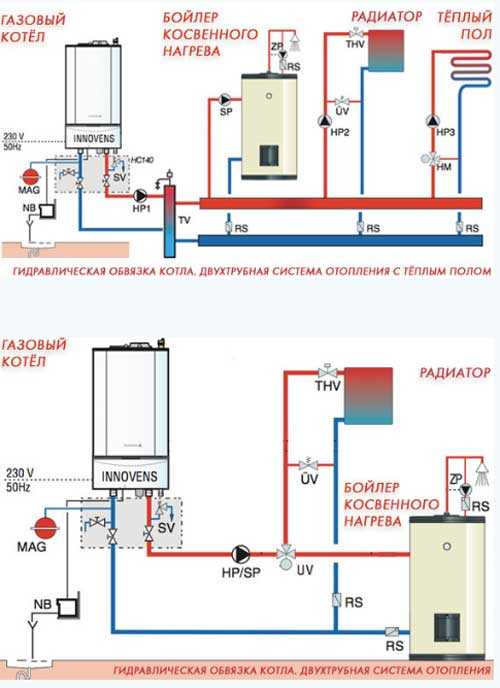

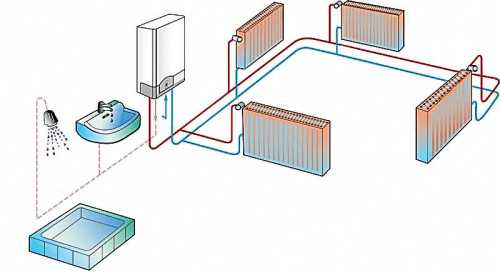

Схема отопления и водоснабжения от газового котла станет отличным выбором для частного дома с круглогодичным проживанием. Это наиболее экономичный вариант, который одновременно решит проблемы с горячей водой и обогревом. При этом стоимость такого оборудования с двумя контурами будет ниже, чем приобретение по отдельности газового котла и электрического бойлера.

Лучшая система отопления частного дома!

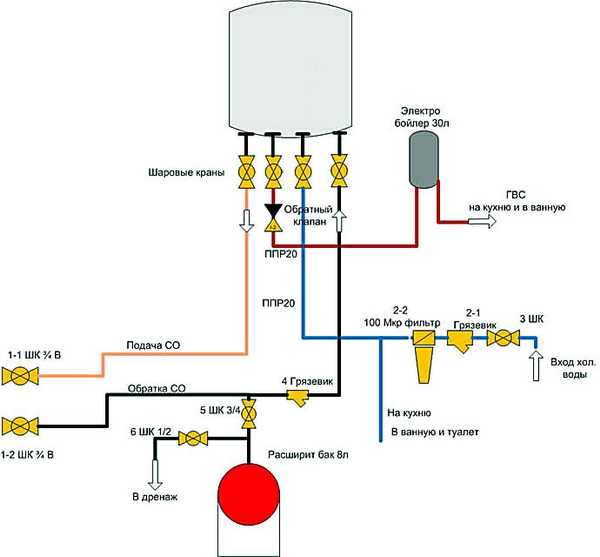

Схема и особенности подключения газового котла своими руками

2

Рабочие узлы

Система газового отопления и водоснабжения частного дома в каждом конкретном случае планируется индивидуально в зависимости от особенностей строения, режима эксплуатации техники, а также климата в регионе. Стандартная схема включает следующие элементы:

  • отопительный котёл, автоматика управления, дымоход и приборы контроля;
  • отопительный трубопровод;
  • нагревательные приборы, в том числе тёплый пол и радиаторы;
  • дополнительное оборудование — циркуляционный насос, коллекторный узел и расширительный бак.

В двухконтурных системах дополнительно устанавливается утеплённый бак, в котором хранится нагретая в котле вода. В последующем жидкость используется для технических нужд домовладельцев. Котлы могут дополнительно оснащаться предохранительными и температурными клапанами, контрольными манометрами и имеют соответствующую запорную и регулировочную арматуру.

Отвод газов может выполняться как при помощи стандартного дымохода или через вырубленное в стене отверстие по коаксиальной трубе. Котёл с открытой топкой забирает воздух непосредственно из помещения. Если же отопитель имеет закрытую камеру сгорания, то монтируют коаксиальный дымоход, отвечающий за поступление кислорода и отвод дыма.

Heating of a private house 1/1 / Отопление частного дома от А до Я

Двухтрубная система отопления частного дома

2.1

Газовые котлы отопления

Современные газовые котлы отопления полностью управляются автоматикой, это надёжное и безопасное в использовании оборудование. Теплогенератор может быть настенным и напольным. Котлы, работающие от природного газа, отличаются экономичностью, позволяют быстро нагревать помещение, а сама техника благодаря высокой степени автоматизации может быть полностью интегрирована в систему «умный дом».

Отопители различаются своей мощностью, соответственно можно подобрать варианты как для небольшого дачного домика площадью в 50−60 квадратных метров, так и напольные установки, которые справляются с обогревом загородных коттеджей площадью в 300−400 квадратов. В каждом конкретном случае оборудование выбирают исходя из размеров помещения, необходимой степени автоматизации, параметров газоснабжения, а также финансовых возможностей домовладельца.

Схема подключения твердотопливного котла отопления для частного дома

2.2

Обогревательные приборы

Тепло от нагретого в котле теплоносителя передаётся в помещение через радиаторы, которые могут различаться количеством секций и габаритами. Наибольшее распространение сегодня получили следующие разновидности батарей:

  • алюминиевые;
  • биметаллические;
  • медные;
  • стальные;
  • чугунные.

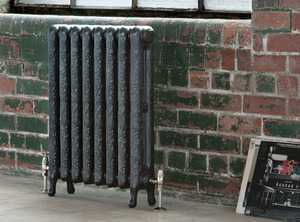

Традиционно популярностью пользуются чугунные батареи, которые хорошо держат тепло, отличаются долговечностью и предлагаются покупателям по доступной стоимости. К недостаткам таких радиаторов принято относить их высокую инерцию, поэтому они долго нагреваются, а изготовить из чугуна эффективные компактные модели радиаторов затруднительно.

Самыми эффективными и дорогими считаются медные и биметаллические радиаторы. Они компактны, отличаются великолепной эффективностью, позволяют быстро нагревать помещение после включения в работу отопителя. В последние годы владельцы частных домов и квартир нередко меняют старые чугунные батареи на новые алюминиевые, биметаллические и медные, что существенно повышает эффективность автономной и центральной газовой системы отопления частного дома.

https://youtube.com/watch?v=jhu1f6E-o-Q

2.3

Расширительный бак и насос

В классической схеме обогрева с чугунными радиаторами циркуляционный насос устанавливается на обратную трубу, по которой в отопитель возвращается остывшая вода или антифриз. Дополнительно помпу оснащают фильтром, повышающим надежность используемого оборудования.

В системах обогрева тёплых полов циркулирует теплоноситель с температурой до +50°С, что позволяет устанавливать насос непосредственно на вход в распределительный коллектор. Это упрощает монтажные работы, одновременно повышая эффективность отопительного оборудования.

В высокотемпературных системах обогрева в обязательном порядке устанавливают расширительный бак, основное назначение которого — сброс избыточного давления. В зависимости от своего типа баки выполняются с закрытой и открытой конструкцией. В последних горячий пар и воздух выпускается непосредственно в помещении котельной через специальный клапан. Расширительный бак устанавливают в самой высокой точке отопительного контура. Это позволяет обеспечить полную безопасность и эффективность работы системы обогрева дома.

2.4

Труба теплового контура

Выбор труб и прокладка теплового контура представляет определенные сложности, так как требуется не только правильно рассчитать оптимальную схему расположения стояка, но и выполнить эту работу ещё до завершения ремонта в доме.

Трубы теплового контура могут изготавливаться из следующих материалов:

  • чугун;
  • медь;
  • шитый полиэтилен;
  • полипропилен;
  • нержавейка;
  • металлопластик.

Если ранее наибольшей популярностью пользовались металлические трубы, то сегодня домовладельцы всё чаще выбирают полипропилен или сшитый полиэтилен. Такие материалы отличаются термической устойчивостью, они долговечны и не подвержены коррозии.

Для систем обогрева тёплый пол рекомендуется использовать сшитый полиэтилен или металлопластик. Такая система отопления имеет необходимую прочность, она не боится высоких температур, а трубы внутри стяжки будут длительное время сохранять свои показатели теплоэффективности, с лёгкостью передавая тепло бетону, обогревая пол и весь дом.

Как подключить котел отопления схема поключения

3

Оптимальная схема разводки

В зависимости от показателя мощности отопительной установки, площади и этажности дома может различаться схема разводки теплового контура. Их принято разделять на несколько основных параметров:

  • в зависимости от типа разводки она может быть лучевой, одно- и двухтрубной;
  • по направлению — горизонтальной и вертикальной;
  • в зависимости от числа контуров — одно- и двухконтурной;
  • по типу циркуляции — естественной или принудительной.

В идеале выбор схемы газового отопления в частном доме должен выполнять специалист, обладающий большим практическим опытом работы. Только так можно будет обеспечить максимально возможную эффективность теплогенератора и отсутствие проблем с обогревом.

Оптимальный вариант разводки может быть указан в проектной документации к частному дому с подробным описанием используемого отопительного оборудования.

3.1

Лучевая, одно- и двухтрубная конфигурация

Самая простая схема отопления частного дома — однотрубная разводка, когда от котла отходит контур, к которому по очереди подключаются батареи. Такой вариант станет отличным решением для дачного строения или небольшого загородного дома. В двухтрубной схеме прокладки контура имеется «обратка», которая отвечает за возврат в котёл охлаждённого теплоносителя. К недостаткам такой технологии укладки труб относится увеличение стоимости обустройства в доме инженерных коммуникаций, а также конструктивная сложность всей системы, что отрицательно сказывается на её надёжности и долговечности.

Для загородного дома и просторного коттеджа оптимальным вариантом станет лучевая разводка, подразумевающая как минимум один коллекторный узел, от которого к батарее отходит индивидуальная труба с горячим теплоносителем. Это позволяет обеспечить максимально возможную эффективность обогрева строения. Недостаток лучевой разводки — трудности монтажа и высокая стоимость обустройства.

3.2

Принудительная и естественная циркуляция

При естественной циркуляции трубопровод монтируется с едва заметным уклоном, что помогает теплоносителю самотёком от котла продвигаться по трубам, нагревая все батареи и в последующем вновь возвращаться в теплогенератор.

В схемах с принудительным движением теплоносителя используется один или сразу несколько насосов, которые отвечают за поддержание в системе необходимого давления.

Отопление дома газовым котлом с естественной циркуляцией станет отличным выбором для небольшого по площади помещения. Если же требуется обогреть полноразмерный коттедж, то дополнительно проводят «обратку», на которую устанавливают мощные помпы, быстро прогоняющие теплоноситель по радиаторам, эффективно нагревая помещение.

3.3

Один или два контура

Каких-либо принципиальных отличий у одноконтурной и двухконтурной монтажной схемы нет. У такого оборудования имеются лишь эксплуатационные особенности. При включении горячего водоснабжения сразу отключается отопление. Поэтому при обустройстве двухтрубной схемы необходимо предусмотреть инерционность системы, которая должна длительное время оставаться тёплой даже при прекращении обогрева.

Газовый котёл для отопления частного дома, простой, дешёвый и экономный

3.4

Вертикальная и горизонтальная прокладка труб

При вертикальной разводке монтируются стояки, по которым нагретый в котле теплоноситель будет направляться к радиаторам. Такая схема оптимальна для двух-трехэтажных частных строений. В вертикальной разводке потребуется сделать мощные циркуляционные насосы, которые позволяют нагнетать в системе нужное давление и обеспечивают одинаковую температуру у всех радиаторов.

Монтаж системы отопления в доме. Котел Protherm Gepard

В небольшом по площади одноэтажном доме дешевле провести горизонтальную разводку, которая отличается простотой конструкции и подразумевает отсутствие стояков, что существенно упрощает монтажные работы. Необходимо лишь грамотно спланировать все элементы системы отопления, правильно рассчитать скорость движения теплоносителя в трубах и при необходимости установить дополнительные циркуляционные насосы.

oventilyacii.ru

Схема отопления частного дома с газовым котлом

Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов есть отличия по схеме от других видов теплогенераторов, мы с вами ее разберем немного подробнее.

Кроме того, схема отопления частного дома с газовым котлом в настенном или напольном исполнении также подразумевает некоторые отличия. Они касаются производства горячей воды для ГВС, о них чуть ниже.

И наконец, схема отопления частного дома с газовым котлом в отдельно стоящей котельной также привносит «разнообразие» в обустройство СО в нашем доме.

Итак, давайте по порядку.

Самая простая схема отопления с газовым котлом

Самая простая схема отопления дома с газовым котлом – это однозначно система отопления, запитанная от настенного котла.

Почему? Потому что обычно настенный котел уже включает в себя циркуляционный насос и расширительный бак – экспанзомат. Кроме того, современные котлы также уже содержат в комплекте группу безопасности.

Все эти устройства вместе с теплообменником котла и газовой горелкой объединяются в одном корпусе – получается современный газовый котел.

С одной стороны удобно. С другой стороны, схема с раздельными ЦН и расширительным баком гораздо более ремонтнопригодна.

Итак, что у нас включает простая схема:

  1. Газовый настенный котел в качестве телогенератора.
  2. Трубы подачи теплоносителя в СО.
  3. Радиаторы системы отопления или теплые жидкостные полы.
  4. Запорная арматура.

Фактически это все. В такой комплектации при наличии коаксиального дымохода можно вешать турбированный газовый котел на кухне при соблюдении требований газовой компании.

Схема с ГВС

Что касается производства горячей воды для ГВС. То если вы используете настенный двухконтурный котел, то больше в эту схему вы ничего не добавляете. Достаточно подвести подающий трубопровод с холодной водой ко второму контуру котла, ответственному за ГВС, и вы получает на выходе горячую воду. При помощи труб можно подавать ее к точкам разбора воды – в ванную, санузел, на кухню.

Если же у вас одноконтурный газовый котел, настенный или напольный, то чтобы получать горячую воду для ГВС, вам потребуется бойлер косвенного нагрева, который будет нагревать водопроводную воду благодаря снимаемому с подающего трубопровода СО теплу.

То есть, в нашей схеме появилась еще одна единица – бойлер косвенного нагрева или БКН.

Подключать его лучше ближе к потребителям, необязательно размещать БКН в котельной. Если же вы хотите максимально эффективно использовать тепло вашего котла, то потребуется обустроить систему подачи горячей воды с циркуляцией.

В противном случае водопроводная вода будет остывать в «тупиках» системы ГВС перед точками водоразбора, когда краны перекрыты. То есть, практически 90-95 процентов всего времени.

Газовый котел в отдельной котельной

Можно позволить себе разместить газовый котел в отдельной котельной. В этом случае к нашей схеме добавится тепломагистраль от котельной до дома. Естественно, тепловая магистраль должна быть утеплена – как подающая линия, так и обратка.

Делать котельную в доме или ставить котел в отдельно стоящей котельной? Тут надо считать, что выгоднее. Иногда дотянуть газовую трубу до самого дома дороже, чем тянуть на такое же расстояние тепломагистраль в утепленном виде. И это даже с учетом предстоящих в процессе эксплуатации неизбежных теплопотерь на теплотрассе.


kotlobzor.ru

Схемы отопления частного дома с настенным котлом

 Построить частный дом, это еще пол дела, ведь если он есть, то это совсем не значит что в нем можно жить. Пожалуй, после строительства «коробки» дома начинаются самые ответственные работы, от которых зависит ваш комфорт, экономичность дома, удобство, отсутствие проблем во время  его эксплуатация и все в подобном роде.
 К одной из систем, которая в купе с остальными будет выполнять все выше перечисленные задачи, относится система отопления. Именно о возможных видах систем отопления (однотрубная, двухтрубная, с естественной циркуляцией и принудительной) мы и поговорим в нашей статье.

Основные узлы и элементы системы отопления частного дома с использованием отопительного котла

 Наименование всех основных применяемых узлов и элементов системы отопления частного дома показано на примере двухтрубной (двухконтурной) системы отопления с принудительной циркуляцией. Тем не менее, более подробно о классификации систем отопления мы поговорим далее, а сейчас лишь затронем вопрос о наименовании и предназначении частных составляющих, из которых и строятся подобные системы.

1- отопительный котел. Как правило это газовый котел, обеспечивающий нагрев теплоносителя до рабочей температуры.
2- термический клапан. Предохраняет отопительный котел и систему отопления от излишнего давления, которое образуется за счет подогрева теплоносителя.
3 – предохранительнвй клапан на входе в отопительный котел. Предохраняет от перегрузок систему отопления и насос, в случае превышения давления более максимального рабочего.
4 – радиаторы отопления с регулирующей арматурой, для обеспечения дросселирования потока теплоносителя и возможности регулировки температуры радиатора отопления.
5 – циркуляционный насос. Обеспечивает прокачку отопителя в системе отопления, он сродни сердцу в живом организме.
6 – запорная арматура. Используется в случае полного отключения радиаторв отопленения.
7 – компенсационная емкость с теплоносителем.  Данная емкость обеспечивает постоянное заполнение системы, в случае испарения или незначительных протечек теплоносителя. Предотвращает появления воздушных пробок, а тем самым сбои в работе системы отопления.

Теперь, когда мы ознакомились с основными составляющими, перейдем к возможным вариантам реализации системы отолпения.

Однотрубная и двухтрубная системы отопления в частном доме

  Однотрубная система отопления наиболее популярна для применения в частном доме. Все дело в наиболее понятной для обывателя схеме, и в применении наиболее простых расчетов, которые не требуют сравнения двух составляющих по гидравлическому сопротивлению.
  Однотрубная система отопления имеет как свои плюсы, так и недостатки.

К плюсам можно отнести:

- минимальное количество соединений и применяемых труб;
- расчет гидравлического давления лишь только для одного контура;
- простота и понятность исполнения

Из минусов можно перечислить:

- неравномерный прогрев радиаторов отопления в системе. Так первоначально стоящие радиаторы  будут прогреваться значительно сильнее, нежели последующие. Особенно это актуально для многоэтажных домов, когда верхние этажи будет соответственно получать меньше тепловой энергии;
- невозможность отключения контура в целом, если он опять же используется и для вспомогательных помещений, которые можно временно отключать от отопления, то этого сделать не удастся.

Теперь о двухтрубной системе отопления в частном доме. Это система отопления, которая имеет несколько контуров, то есть фактически поддерживает несколько однотрубных систем, о которых мы рассказали чуть ранее;

 Она также как и предыдущая имеет свои достоинства и недостатки, о которых далее.

К плюсам двухтрубной (двухконтурной) системы можно отнести:

- равномерный прогрев радиаторов в двух обособленных ветках, что соответственно обеспечит и более равномерный нагрев для разных помещений, если для каждого из них используется свой контур.

Ну, а минусами становятся плюсы, рассмотренные «с другой стороны»:

- сложность расчета и монтажа системы, за счет разветвленности и большего количества применяемых элементов.
- применение большего количества материалов, то есть система обойдется соответственно несколько дороже, нежели одноконтурная.
В принципе это все, что кратко можно сказать о двухконтурной и одноконтурной системе отопления. Теперь поговорим о следующем принципе, который может быть применен в проектировании и реализации системы отопления частного дома, а именно о способах циркуляции теплоносителя.
 Первый вариант это применение принудительной системы циркуляции, а второй - естественная циркуляция.

Схема отопления с принудительной циркуляцией в частном доме

 Принудительная схема отопления само собой предусматривает что-то, что будет принуждать теплоноситель к движению по системе. Особенностями такого решения является более надежная циркуляция теплоносителя, а значит более низкие требования к квалификации проектировщика.

 Теперь о плюсах и минусах, которые и станут описанием особенностей данной применяемой схемы.

Минусы схемы отолпения с прнудительной циркуляцией:

- использование насоса, что соответсвенно повлечет за собой усложнения при монтаже, зависимость от электроэнергии и ее повышенное потребление, за счет потребления последней циркуляционным насосом.
- повышенный шум, за счет работы насоса;
- покупка и обслуживание самого насоса.

К плюсам относится:

- возможность заузить проходное сечение трубопровода путем перекрытия дросселирующей арматурой. Важно заметить, что расход отопителя проходящего через поперечное сечение в еденицу времени будет достаточным для обогрева помещения;
- повышенное давление в системе с принудительной циркуляцией позволит быть не столь критичным к подбору проходного сечения элементов при ее формировании. Это важно при подборе арматуры и радиаторов отопления во время покупки;
- возможность использовать компенсационный бак, в котором гаранитровано будет залит дополнительный объем теплоносителя на случай его испарения или утечек. Предотвращение завоздушивания системы;
- быстрый прогрев помещения за счет белее значительного расхода теплоносителя в системе, относительно схемы с естественной циркуляцией.

Теперь о схеме системы отопления с естественной циркуляцией

Схема отопления с естественной циркуляцией в частном доме

Особенностью реализации такой схемы является умение найти баланс между незначительным давлением теплоносителя на выходе из отопительного котла и гидравлическим сопротивлением схемы. Порой незначительные изменения способны критически повлиять на расход отопителя в системе, а значит и на прогрев вашего помещения. Такими критериями могут быть значительный метраж трупробоводов, заужения сечения в арматуре и радиаторах. Именно поэтому создание систем с естевенной циркуляцией потребует высокой квалификации проектировщика, если это не система из двух батарей …
  Избыточное выходное давление зачастую создается за счет расширения отопителя при его нагреве, именно этого давления и должно хватать на то, чтобы «продавить» всю систему и вернуться на исходную.

 Теперь о плюсах и минусах такой схемы. Плюсы схемы:

- нет такой явной зависимости от электроэнергии, так как нет циркуляционных насосов;
- меньшее количество применяемых узлов – нет насоса;

Минусы:

- поиск сложного расчета и баланса, чтобы незначительного давления на выходе из отопительного котла (это порядка 2 бар) хватало на «питание» всей системы отопления.
- долгий прогрев из-за низкого расхода в системе. Из-за этого возможно замерзание системы или ее остановка в случае образования замерзших гидратных пробок либо увеличения вязкости незамерзающей жидкости – отопителя.

Подводя итоги не стоит делать заключение об однозначности применения количества контуров и схеме применяемой циркуляции. Все это параметры индивидуальные и их выбор будет зависеть не только от экономического показателя, но и от предпочтений пользователей данных систем.
 Также необходимо напомнить читателю, что эффективность выбранной и смонтированной системы отопления будет зависеть и от целого ряда других факторов. Таких как применяемый теплоноситель (вода, пропилен или этиленгликоль), схема монтажа радиаторов, площадь отапливаемого помещения. Все это также внесет свои коррективы в выбор системы отопления для вашего конкретного случая.

xn-----7kcglddctzgerobebivoffrddel5x.xn--p1ai

Схема отопления частного дома с газовым котлом

Схема отопления частного дома с газовым котлом ничем не отличается от схемы с жидкотопливным или электрическим котлами. Магистральный или сжиженный газ подается в котел с закрытой или открытой камерой сгорания и может быть перекрыт сразу после команды датчика нагрева.

Этим схема отопления частного дома с газовым котлом как раз отличается от схем СО с ТТ котлами, к которым относятся угольные, дровяные или пеллетные теплогенераторы. Поскольку магистральный газ считается самым дешевым топливом для обогрева, схема отопления частного дома с газовым котлом используется в 60 процентах частных домовладений в городских и сельских поселениях.

А поскольку газификация даже отдаленных районов набирает обороты, отопление магистральным газом будет использовать все больше домохозяйств.

Несколько важных моментов, которые касаются обвязки котла и СО в целом. Во-первых, если группа безопасности не установлена прямо на котле, она должна быть смонтирована на подаче. Отделять группу безопасности от котла запорной арматурой нельзя.

Во-вторых, если вы купили газовый котел без встроенного циркуляционного насоса, вам нужно поставить насос на обратке, перед подачей холодной (обратной) воды в котел.

В-третьих, если у вас принудительная система отопления, озаботьтесь установкой автоматического воздушного клапана перед первым радиатором отопления – в самой высокой точке вашей системы. Клапан можно поднять на вертикальном патрубке выше всех радиаторов – хоть на первом, хоть на втором этаже вашего дома.

wikiteplo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
