Проверенные схемы монтажа системы отопления в частном доме

Каждый застройщик рано или поздно встает перед выбором (СО) будущего дома. С экранов телевизора и рекламных билбордов на него «выливается» огромный объем информации, о новых способах обогрева, которые являются всего лишь маркетинговыми ходами продавцов. В этой публикации будут описаны рабочие схемы систем отопления в частном доме, их плюсы и минусы, рассмотрены вопросы выбора для загородного дома.

Разновидности и способы

Как известно, существует три основных варианта автономного обогрева собственного жилища: водяная, воздушная и электрическая системы. На практике все происходит следующим образом:

• Если постройка находится недалеко от газовой магистрали, то вопрос, как правило, решается в пользу водяного обогрева с установкой газового котлоагрегата.
• Если подключить газ нет возможности, то большинство застройщиков приобретают твердотопливные теплогенераторы с водяным контуром.
• Если газ провести невозможно, а котлоагрегат на твердом топливе неприемлем из-за низкой степени автоматизации, то в большинстве своем, обустраивается все та же водяная система отопления, но в комплекте с электронагревателем.

И только в том случае, когда по каким-либо причинам эти варианты не подходят, застройщик выбирает электричество, и уж тем более воздух, в качестве теплоносителя. Почему большинство выбирает водяную СО дома? Потому что это самая отработанная и эффективная технология решения вопроса. Но эффективность водяного обогрева зависит не только от качественных материалов и оборудования с высоким КПД. Очень важно выбрать правильный вариант разводки. Устройство системы отопления в частном доме предполагает наличие строго определенной схемы прокладки и подключения трубопровода, радиаторов и другого оборудования.

к оглавлению ↑

Варианты монтажа

Сегодня, специалисты различают две технологии создания СО:

• Схема в частном доме предполагает подсоединение всех батарей (входом и выходом) к одной трубе, которая одновременно является и подающей и обратной.

Данная методика применяется еще с начала прошлого века. Некоторые специалисты считают, что такая технология получила популярность после Великой Отечественной войны, как альтернатива при нехватке материалов. Хоть многие специалисты пророчили отказ от нее еще в 70-х годах XX столетия, она успешно применяется и в наши дни.

• При в частном доме вода поступает в батареи по одной трубе, а возвращается в котлоагрегат по другой.

Такая технология считается наиболее современной, благодаря которой удается значительно повысить эффективность работы СО, но требующей более сложного монтажа и гидродинамических расчетов. Несмотря на это, сегодня практически все многоквартирные дома, офисные и общественные здания оснащаются СО, выполненной по данной технологии.

Выбор или частного дома зависит от множества факторов: площади и архитектуры помещений, этажности здания, оборудования, задействованного в СО.

к оглавлению ↑

Однотрубная

Данная схема водяного обогрева представляет собой замкнутый контур, включающий в себя котлоагрегат, магистральный трубопровод, приборы теплообмена (радиаторы, регистры), расширительный бак. В гравитационных СО циркуляция теплоносителя происходит благодаря разной плотности нагретой и охлажденной воды.

Принцип работы обогрева с естественным движением воды в контуре следующий: Нагретый в котле теплоноситель поднимается по стояку, в верхней части которого установлен расширительный бак. После этого, вода попадает в разгонный , благодаря которому создается необходимое для циркуляции давление.

Данная разводка СО не предназначена для многоэтажных строений и одноэтажных домов большой площади.

Совет: Независимо от наличия и высоты разгонного коллектора, для хорошей циркуляции теплоносителя рекомендуется создания уклона магистрального трубопровода 5°; на подающей ветке к радиаторам; на обратке – в сторону котлоагрегата.

При механической циркуляции воды, в разгонном коллекторе нет необходимости, его функцию выполняет циркуляционный насос. Он монтируется на обратке контура, непосредственно возле котельной установки.

На рисунке представлен вариант однотрубной СО с горизонтальной разводкой и принудительной циркуляцией . Данная схема успешно применяется для одноэтажных построек, с количеством радиаторов 5-7 шт.

Достаточно популярна вертикальная однотрубная СО с верхней разводкой, предназначенная для построек с несколькими этажами. Может иметь следующие реализации:

• Гравитационная, открытая.
• Закрытая с принудительным перемещением.

Чтобы ответить на вопрос, какая система отопления эффективнее однотрубная или двухтрубная, необходимо их детальное изучение.

к оглавлению ↑

Двухтрубное исполнение

Основной конструктивной особенностью обогрева частного дома с таким способом исполнения является то, что каждый из радиаторов подключается к разному трубопроводу: подачи и обратки. Именно это, по словам многих «профессионалов», значительно увеличивает стоимость отопительной системы. На самом деле такая конструкция позволяет сэкономить на количестве фасонных изделий и на диаметре магистральных трубопроводов.

Существует несколько схем реализации двухтрубного обогрева:

• Горизонтальная.
• Вертикальная, с верхней разводкой.
• Вертикальная, с нижним подводом теплоносителя.

В свою очередь, горизонтальное двухтрубное исполнение может иметь три реализации:

А. Тупиковая или встречная.
В. Попутная.
С. С лучевым распределением или коллекторная.

На рисунке А видно отличие однотрубной системы отопления от двухтрубной, несмотря на похожую горизонтальную реализацию.

Конструктивно, простейший горизонтальный двухтрубный контур выглядит так: От теплогенератора отходит труба подачи теплоносителя, которая входит в каждый радиатор. Остывший теплоноситель из батарей отводится по второй трубе – обратке, которая и возвращает его в котлоагрегат.

Циркуляцию воды обеспечивает циркуляционный ; расширительный бак компенсирует расширение теплоносителя при его нагревании; предохранительный клапан обеспечивает защиту от высокого давления в контуре; запорная арматура на радиаторах служит для демонтажа последних; воздухоотводчик необходим в верхней точке контура для предотвращения завоздушивания системы.

Горизонтальные типы СО актуальны для одноэтажных построек. Каждая из них имеет свои достоинства и недостатки:

• Тупиковая разводка имеет небольшой расход дорогостоящей трубы. Недостатком является большая протяженность контура.
• В попутной легко реализуема регулировка работы СО. Недостатком является большой расход материала.

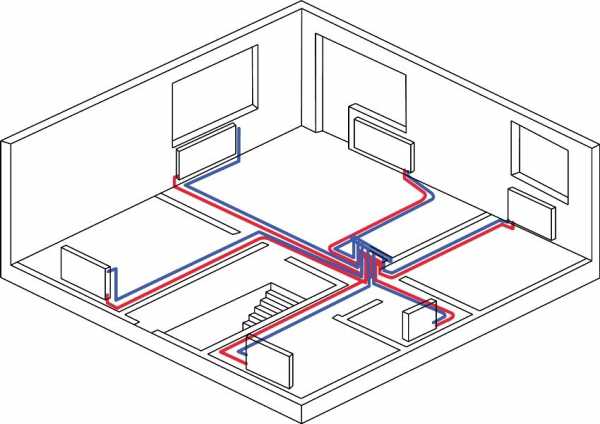

• В коллекторной разводке каждый отопительный прибор подключен к котлу своей парой труб, подачей и обраткой, благодаря чему обеспечивается простота регулировки нагрева конкретного радиатора. Недостатком является большой расход труб и достаточно сложный их монтаж.

Вертикальные двухтрубные СО с нижней и верхней разводкой прекрасно себя показали в двух – трехэтажных частных домах. При верхней разводке, теплоноситель по трубопроводу подачи поднимается в наиболее высокую точку контура, после чего распределяется по обратным стоякам, проходит через все радиаторы и возвращается в котельную установку. Основным достоинством верхней разводки является создание более высокого давления в контуре.

При вертикальной нижней разводке подача теплоносителя осуществляется из магистрали, расположенной под полом нижнего этажа или в подвале дома. Далее, теплоноситель перемещается по вертикальным стоякам и установленным на них радиаторам. Поднимаясь в верхнюю точку, остывшая вода в батареях по обратному стояку поступает в котлоагрегат. Преимуществом такого подхода является более высокая температура теплоносителя, поступающего в радиаторы. Недостатком – возможное завоздушивание контура.

к оглавлению ↑

Выбор лучшей схемы для частного дома

Теперь, когда есть общие представления о видах обогрева и вариантах подключения контура, осталось решить, что выбрать, однотрубную или двухтрубную систему отопления?

Существует мнение, что первые экономичнее, проще в монтаже и ремонте и требуют для реализации меньшего количества материалов. На самом деле эти достоинства достаточно спорны. Например, при работе такой СО в конечные на ветке батареи поступает теплоноситель уже остывший в предыдущих. Для поддержания необходимой температуры воздуха в помещениях, находящихся в конце контура, необходимо наращивать число секций, а это дополнительные затраты. И все это на фоне полной невозможности автоматизации, которая будет отвечать за поддержание температурного баланса, необходимого для комфортного проживания.

В двухтрубной, температура теплоносителя, который подводится к батареям одинакова, поэтому нет нужды наращивать число секций дальних радиаторов в контуре. Разделение веток подачи и обратки дает возможность автоматизации, посредством использования термостатических вентилей.

Важно! На самом деле и однотрубная и двухтрубная разводка имеет право на существование. Следует понимать, что выбор за застройщиком, но сделать правильный выбор схемы отопительной системы частного дома поможет только опытный специалист.

ventilationpro.ru

Монтаж отопления в частном доме своими руками

Здесь вы узнаете:

Система отопления предполагает, что теплопотери сводятся к минимуму, а отдача тепла остается максимальной. Также нужно учитывать и количество затрачиваемых материалов, модель котла и тип батарей при проектировании системы. Чтобы самому выполнить такой проект, необязательно иметь соответствующую подготовку, достаточно знать некоторые правила, выполняя которые вы успешно сможете подготовить и выполнить монтаж отопления в частном доме своими руками.

Прежде чем покупать материалы и готовиться к работе, сначала определитесь, какой тип системы отопления будете использовать, выберите подходящий для нее котел и радиаторы. После необходимо составить проект и лишь потом переходить к приобретению материалов и монтажу.

ВАЖНО! В данной статье рассматривается система водяного отопления, в которую входят котел, трубы и радиаторы. Такая конструкция наиболее простая, надежная и менее затратная в эксплуатации. Система действует так: вода нагревается в котле, по трубам поступает в радиаторы, последние отдают полученное тепло в помещение. Остывшая жидкость по трубам (обратке) поступает снова в котел, и процесс повторяется.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Выбираем оборудование для отопления частного дома

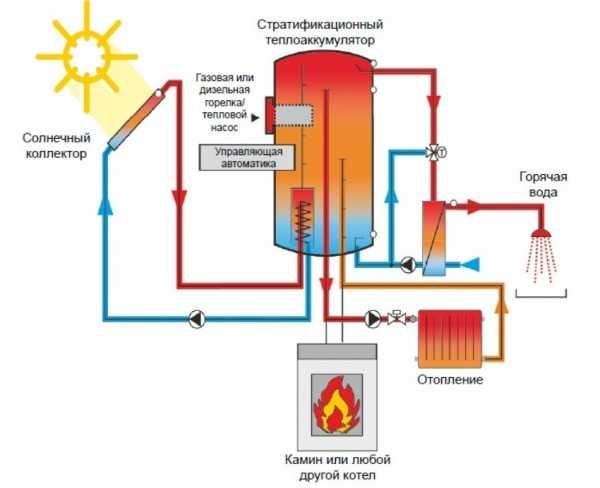

В местах где бывают перебои с поставками основного вида топлива, рекомендуется устанавливать универсальные котлы отопления.

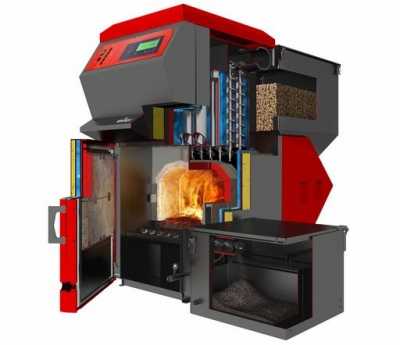

На рынке представлен огромный ассортимент котлов. Появились даже гибридные котлы, способные работать, например, как на газе, так и дровах. Так, выбор зависит сугубо от ваших предпочтений и нужд. Конечно, более дорогими будут котлы с полным набором автоматики и гибриды. Первые с лихвой окупятся своим высоким КПД, а вторые – универсальностью.

Нельзя посоветовать конкретную модель, так как разные приборы имеют различную мощность. Выбирайте тот аппарат, который максимально подойдет для ваших условий, однако старайтесь подбирать котел так, чтобы его эксплуатация не была затратной. Если пользуетесь дровами, то лучше выбрать модель на дровах. Если подведен газ, то используйте газовую модель.

Составляем проект отопления

Чтобы провести отопление в частном доме своими руками, вам обязательно понадобится проект. Его нужно составлять в следующем порядке:

1. Сначала сделайте эскиз дома.
2. Затем проведите зонирование дома и определите степень комфортности каждого помещения.
3. Вычислите теплопотери для всех комнат по отдельности.
4. Спроектируйте размещение батарей в каждом помещении.
5. Определите количество необходимых секций для каждого радиатора.
6. Выберите схему отопления.
7. Рассчитайте мощность котла, необходимое количество материалов (метраж труб, количество тройников, вентилей, автоматики и прочее).

Проблем с эскизом дома возникнуть не должно, поэтому переходим сразу к зонам комфортности.

ВАЖНО! Сделать весь объем работы самостоятельно крайне сложно, поэтому рекомендуем узнать расценки на монтаж отопления частного дома в различных фирмах. Так, вам будет проще сориентироваться, какую работу можно отдать мастерам, а какую лучше выполнить самому.

Зонируем помещения

Грамотное распределение тепла позволит вам не только чувствовать себя комфортно дома, но и может сэкономить некоторые средства. Итак, какую же температуру лучше выдерживать в разных помещениях:

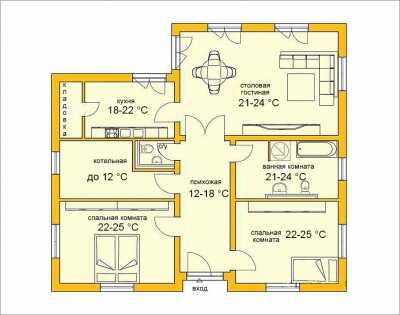

Правильно планируйте тепловые зоны вашего дома для комфортного проживания в нем.

1. Общая температура комфорта должна быть в пределах 20-24 градусов.
2. Для спальни лучше чуть повысить температуру и установить ее в рамках 22-25 градусов.
3. Для ванной комнаты, санузла, гостевой и комнат, где вы находитесь большую часть времени, диапазон температур составит от 21 до 24 градусов.
4. Для столовой, кухни, рабочего кабинета температуру лучше снизить до 18-22 градусов.
5. Для прихожей, гаража и проходной зоны можно установить предел в 12 градусов.

Подсчитываем теплопотери

Расчет можно упростить, не учитывая внутренний теплообмен между комнатами. При подсчетах важно определить количество наружных стен и углов, именно там идут наибольшие потери. Величину потерь можно высчитать, взяв данные из нижеприведенной таблицы и умножив их на толщину стены.

По тепловому сопротивлению

Материал и толщина стен	Rt
Кирпичная стена толщиной в 3 кирпича (79 см)	0,592
Кирпичная стена толщиной в 2,5 кирпича (67 см)	0,502
Кирпичная стена толщиной в 2 кирпича (54 см)	0,405
Кирпичная стенатолщиной в 1 кирпич (25 см)	0,187
Сруб из бревен диаметр 25 см	0,55
Сруб из бревен диаметр 20 см	0,44
Сруб из бруса толщиной 20 см	0,806
Сруб из бруса толщиной 10 см	0,353
Каркасная стена(доска+минвата+доска) 20 см	0,703
Стена из пенобетона 20 см	0,476
Стена из пенобетона 30 см	0,709
Штукатурка 2-3 см	0,035
Потолочное (чердачное) перекрытие	1,43
Деревянные полы	1,85
Двойные деревянные двери	0,21

По приведенным теплопотерям

Удельные теплопотери элементов ограждения здания (на 1 м² по внутреннему контуру стен) в зависимости от средней температуры самой холодной недели в году

Характеристики ограждения	Наружная температура, °C	Тепловые потери, Вт/м2
Окно с двойным остекление	-24	117
	-26	126
	-28	131
	-30	135
Сплошные деревянные двери (двойные)	-24	204
	-26	219
	-28	228
	-30	234
Чердачное перекрытие	-24	30
	-26	33
	-28	34
	-30	35
Деревянные полы над подвалом	-24	22
	-26	25
	-28	26
	-30	26

ВАЖНО! Большое количество тепла уходит через окна.

Батареи

Выбор радиаторов очень важен. От этого зависит не только долговечность системы отопления, но и градусы тепла в вашем доме. Существует всего 4 типа батарей:

• чугунные;
• стальные;
• алюминиевые;
• биметаллические.

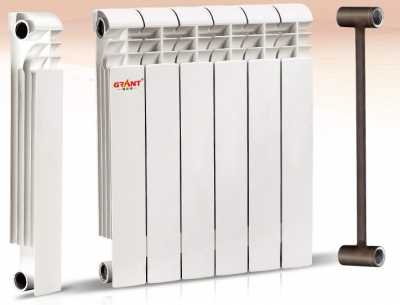

Биметаллические радиаторы состоят из крепких стальных труб и алюминиевой рубашки, хорошо отдающей тепло.

Лучше всего отдают тепло, дольше всех служат – чугунные радиаторы. Но их сложно устанавливать из-за значительного веса. Отличным выбором будут биметаллические батареи. Они долговечны, хорошо отдают тепло, но стоят дороже, чем другие варианты. Алюминиевые и стальные лучше не устанавливать, так как алюминий недолговечный, а сталь не сможет справиться с нагревом комнат в лютый мороз.

Чтобы правильно рассчитать количество секций радиатора на комнату, вам необходимо число теплопотерь умножить на 1,2 (коэффициент запаса) и поделить на тепловую мощность секции батареи. Округлять значение нужно в большую сторону.

На заметку! Альтернативный вариант. Чтобы не затруднять себя подсчетами, вы можете высчитать количество секций так: на каждые 2 кв. м комнаты (при высоте потолка до 3 м) нужна одна секция. Если теплопотери высокие, то возьмите пару-тройку секций про запас.

Принцип работы «экрана» для батареи.

Батареи лучше устанавливать под окном. Такой ход несколько снизит теплопотери через оконный проем. Но в этом случае батарея будет отдавать часть своего тепла стене, что вам совсем не нужно. Поэтому мы рекомендуем на стенку, где установлен радиатор, монтировать «экран». Выполняется он обычно из фольги и служит отражателем тепла. Теплый поток отражается и возвращается в помещение, нагревая при этом воздух, а не стену.

После всех подсчетов вам необходимо выбрать схему отопления, о которой уже говорилось ранее. Наш выбор неизменен – мы рекомендуем двухтрубную.

Расчет мощности котла

Стоит отметить, что параметр мощности лучше брать с небольшим запасом, так вы обезопасите себя в сильный мороз. Нагревательный прибор спокойно справится с чрезвычайной ситуацией.

Чтобы рассчитать мощность, вам необходимо сложить мощности всех радиаторов (возможно и других приборов, которые будут питаться от котла), умножить эту величину на 1,4 (это коэффициент, учитывающий теплопотери на вентиляцию). Полученную цифру нужно разделить на коэффициент использования мощности и на КПД котла. После чего выбирайте котел из таблицы, который наиболее соответствует получившемуся значению.

Последние заготовки

Когда все расчеты сделаны, вам необходимо замерить все расстояния, чтобы купить нужное количество труб, тройников. Берите все с небольшим запасом. Покупайте котел, согласовывайте все необходимые документы, приобретайте радиаторы и прочие расходники.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу.

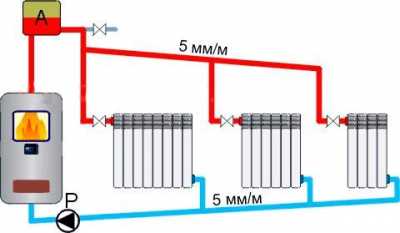

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

remont-system.ru

Монтаж отопления — частный дом, установка и схема системы отопления

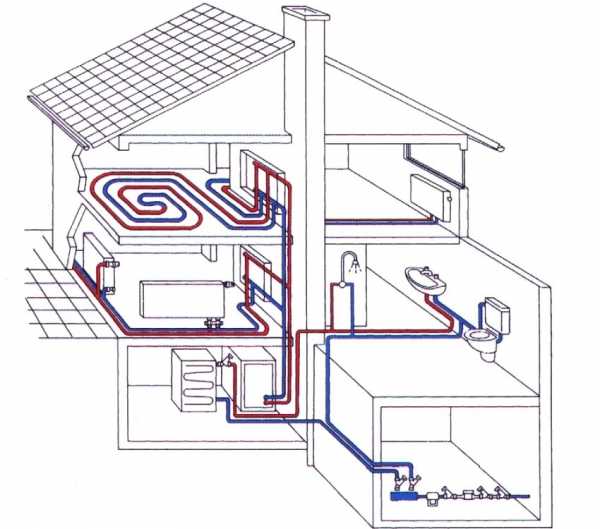

Одним из возможных вариантов, часто применяемых для обогрева загородного дома, особенно в условиях постоянного в нем проживания, является использование водяного отопления. Однако рассматривая монтаж отопления, частный дом, в котором он будет выполнен, можно столкнуться с тем, что потребуется определить, как будет происходить реализация проекта. Для каждого из них характерны свои особенности, которые могут повлиять на ваш выбор.

Состав водяной системы отопления

О водяном отоплении

Принцип работы подобного отопления понятен каждому – в отопительном котле нагревается вода и затем поступает в батареи, проходя через которые отдает тепло окружающему воздуху. Сделать отопление в частном доме, работающее на описанном принципе, достаточно просто, но дело в том, что при этом необходимо учесть ряд дополнительных факторов, начиная от выбора оборудования и заканчивая его расположением и подключением.

1. Определение нужного котла для отопления. В тех случаях, когда рассматривается задача, как сделать отопление частного дома, надо учесть следующие факторы:
   • вид топлива, и возможность его обеспечения по доступным ценам;
   • наличие воды;
   • использование горячей воды для других целей, кроме отопления.

   Ответ на эти вопросы определит выбор котла (газовый, твердотопливный и т.д.) и его вид (одно- или двухконтурный).

   Рекомендуем к прочтению:

   Рекомендуем к прочтению:

2. Каким образом провести монтаж отопления в частном доме (бюджетным или более затратным).
3. В какой степени автономным и независимым от внешних условий должен быть обогрев, мы делаем отопление в частном доме, опираясь только на собственные ресурсы, или будем использовать еще и внешние, например электричество.

Ответ на эти вопросы во многом предопределяет, каким будет обогрев, и как мы проводим отопление в частном доме.

Про циркуляцию теплоносителя

Надо отметить еще такую особенность, присущую водяному отоплению. Циркуляцию горячей воды в системе можно обеспечить несколькими способами:

• естественным или гравитационным;
• принудительным.

Естественная циркуляция основана на том, что холодная вода тяжелее, чем горячая, и поэтому  вода с более высокой температурой поднимается вверх. При таком способе циркуляции теплоносителя проведение отопления в частном доме должно учитывать некоторые дополнительные требования, которые понятны при рассмотрении приведенного рисунка:

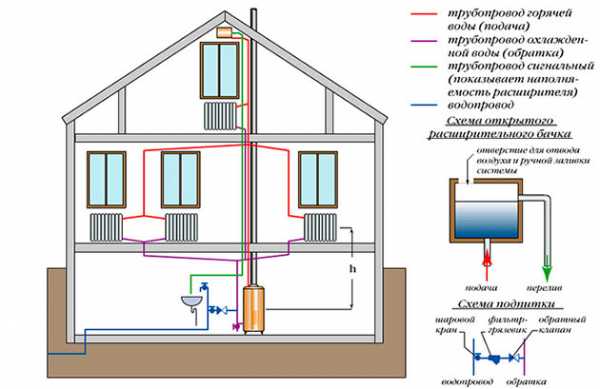

Система отопления с естественной циркуляцией

Это следующие требования:

• диаметр подающей трубы должен быть больше, чем остальных труб;
• необходимо обеспечить уклон при прокладке труб от расширительного бачка до радиатора и от последнего к котлу, вода должна поступать к батареям и котлу самотеком;
• расширительный бачок должен располагаться выше всех остальных элементов системы.

Преимуществом такого подхода является возможность работы обогрева без использования дополнительных устройств (насосов или   нагнетателей), в этом случае может работать и тогда, когда нет электроэнергии (обрыв линий электропередач, авария и прочие нарушения электроснабжения, а так же полное его отсутствие). Недостатком надо считать небольшой радиус использования из-за небольшого давления.

При использовании принудительной циркуляции в систему отопления встраивается насос, обеспечивающий необходимое давление и подачу теплоносителя в нужное место. Подобная система является универсальной и может быть применена при любом виде монтажа и в любых зданиях.

Однотрубный монтаж

Подобная схема монтажа отопления частного дома является наименее затратной и наиболее независимой от внешних условий. Что собой представляет подобная схема обогрева, можно понять из приведенного рисунка:

Установка отопления в частном доме

Рассматриваемый монтаж системы отопления частного дома предусматривает прохождение горячей воды через все радиаторы. При этом система может быть выполнена как с вертикальной разводкой, так и с горизонтальной, схема подключения отопления частного дома с обоими типами разводки приведена ниже:

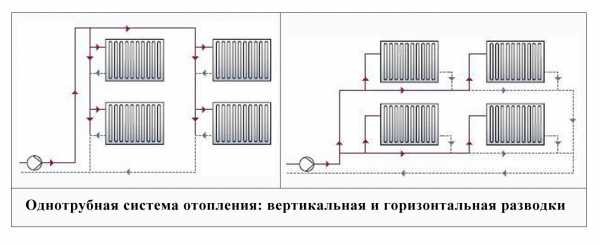

Вертикальная и горизонтальная разводки труб отопления

Подобная однотрубная проводка отопления в частном доме называется «Ленинградка» По оценкам специалистов, это один из самых распространенных вариантов водяного отопления. Ее достоинством является меньшая стоимость материалов, необходимых для прокладки отопления в частном доме, и меньшая стоимость монтажных работ. С особенностями системы можно ознакомиться дополнительно с помощью видео

Одним из достоинств подобной системы можно считать ее универсальность, она может работать с естественной циркуляцией воды и с принудительной.

Двухтрубный монтаж

Схема, как выглядит монтаж систем отопления частных домов, приведена на  рисунке:

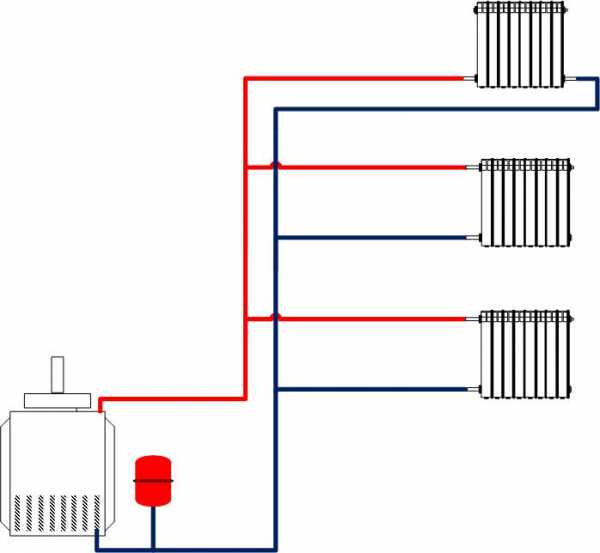

Двухтрубная схема отопления

Горячая вода в каждый радиатор поступает независимо (от общей магистрали по отдельной трубе), а затем таким же образом возвращается в общую магистраль для поступления в котел и повторного нагрева.

Подобная система отопления наиболее универсальна и может быть применена в любых частных домах, независимо от этажности и размеров.

К особенностям использования такого варианта монтажа следует отнести повышенные расходы на материалы и комплектующие (трубы, насос, фурнитура и т.д.) а так же значительный объем работ, характерный для случаев, когда проводится такая   установка отопления в частном доме.

О других вариантах и возможностях

Приведенные виды монтажа не охватывают всех возможных способов построения разводки водяного отопления. Выше отмечалось, что однотрубная разводка может быть горизонтальной и вертикальной. Такими же способами  выполняется и двухтрубная разводка. Кроме того, для любых вариантов монтажа допустимо разное подключение радиаторов:

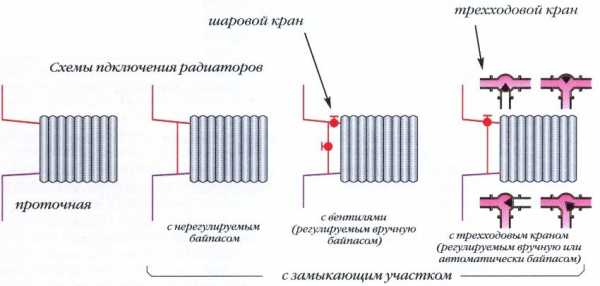

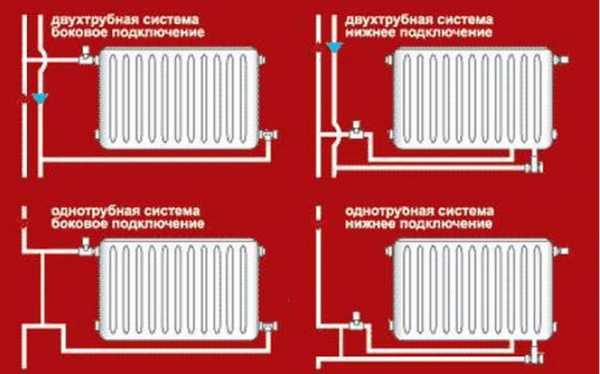

Способы подключения радиатора отопления

Стоит отметить, что могут быть использованы и другие варианты монтажа с целью обеспечения большей эффективности работы обогрева в конкретных условиях, но этим должны заниматься специалисты, добиваясь максимальной отдачи от отопления. Приведенные данные охватывают наиболее популярные и чаще всего используемые варианты монтажа.

Как все это реализуется?

Существуют различные подходы к созданию обогрева. Но только отопление, ориентированное на местные доступные ресурсы и топливо, – правильное отопление частного дома.

Учитывая, что любая отопительная система представляет достаточно сложную гидротехническую систему, лучше всего ее проектирование и последующий монтаж доверить профессионалам, фирмам и организациям, занимающимся этим на постоянной основе. В этом случае вы всегда сможете получить консультацию по работе смонтированной системы, а так же обратиться к ним для ее ремонта при повреждении.

Можно выполнить подобную работу самостоятельно, в этом случае затраты на создание и монтаж отопления будут минимальны, но и претензии по некачественной работе предъявлять придется себе.

В собственном доме отопление должно быть рассчитано на использование доступных и дешевых энергоносителей, а также на работу в автономных условиях, например, при отсутствии электроэнергии. Кроме того, надо ответственно отнестись к реализации планов по созданию системы отопления, учитывая, что это достаточно сложная и дорогостоящая процедура.

otoplenie-doma.org

Монтаж системы отопления частного дома своими руками: схема

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Отопить свой дом не так уж и сложно. Вот то, что потребуется для сооружения системы отопления частного дома своими руками: схема монтажа оборудования и коммуникаций, необходимое количество материалов, знания и полезные советы, предлагаемые далее.

Котельная в частном доме

Как устроить отопление частного дома своими руками: схемы различных вариантов

Уже на этапе проектирования, будущие владельцы должны определиться с выбором типа системы отопления для загородного дома, призванной согревать теплом домочадцев на протяжении многих лет. Он зависит от многих важных обстоятельств. Главными из них являются: наличие инженерных коммуникаций, подведенных к строительной площадке, стоимости того или иного ресурса в конкретной местности. По типу расположения источников тепла в помещении, все варианты можно разделить на:

• точечные: печи, калориферы, газовые и электрические нагреватели;
• распределенные: жидкостные радиаторы, связанные трубами.

Пример отопительной системы в двухэтажном доме

При наличии определенных знаний и умений можно создать любое из перечисленных отопление частного дома своими руками. Схемы с описанием можно без труда найти в сети, а с основными моментами монтажа необходимо ознакомиться заранее.

Твердотопливные источники тепла

По источнику энергии все обогревательные приборы можно поделить на: твердотопливные, на жидком топливе, газовые и электрические. К твердотопливным относят классические дровяные печи из металла или кирпича. Во многих местах они до сих пор исправно функционируют. Сегодня еще большое количество населенных мест не имеет газоснабжения, поэтому жители вынуждены делать выбор между обычной печью и электрическим котлом. Пока еще дрова стоят дешевле электроэнергии в пересчете на м² отапливаемого объема. К недостаткам такого варианта можно отнести наличие мусора в доме от дров, и необходимость дважды в день топить печи в зимний период.

Подключение одно- и двухтрубной системы отопления

Полезный совет! При невозможности устроить в доме более современное отопление, можно оптимизировать и использование печей. Для этого рекомендуется приобрести печь длительного горения и использовать ее как энергетический центр для питания жидкостной радиаторной системы отопления.

Отопление в доме с помощью теплых полов

Точечные газовые и электроприборы

Кроме прочего, можно устроить систему отопления частного дома своими руками, схема которой предусматривает только установку нескольких нагревательных приборов в разных комнатах. Имеются ввиду различные электрические или газовые нагреватели. Они могут быть конвекционного типа или инфракрасные. Первые предполагают распространение непосредственно тепла от нагретых элементов приборов посредством конвекции, а вторые излучают инфракрасные, невидимые человеческим глазом электромагнитные волны, которые способны вызывать ускорение движения молекул в окружающих предметах, чем способствуют выделению ими тепла. Эти приборы потребляют на 30% меньше электроэнергии.

Горячее водоснабжение и отопление частного дома

Проще всего создать такого типа отопление частного дома своими руками. Схемы, видео и инструкции к нагревательным приборам сможет понять каждый. Монтаж приборов такого типа не сложен. Прибор ставят в нужное место и включают в сеть. Сложность может возникнуть только с подключением газового нагревателя. Однако этот прибор не пользуется большой популярностью, так как не обладает достаточной мобильностью и стоит только в точке, куда выведен газопровод. Кроме того, в нем присутствует открытый огонь, что небезопасно для использования в жилых помещениях.

Схема отопления с использованием газового котла

Полезный совет! Калориферы, в отличии от обычных электронагревателей, подают горячий воздух от нагревательных элементов с помощью вентилятора, поэтому помещение нагревается значительно быстрее. При этом они, к сожалению, используют большое количество электроэнергии. Такие приборы рекомендуется использовать на дачах для быстрого нагрева в зимний период при нечастых посещениях.

Отопление дома с использованием твердого топлива

Точечные источники тепла не принято применять в роли основного отопления частного дома. Своими руками схему этой конструкции повторить не сложно, но она не отвечает всем предъявляемым к отоплению домов средних широт требованиям.

Полноценные жидкостные системы

Это самый популярный способ обеспечения теплом различных помещений, в том числе и жилых домов. Если в городских квартирах жидкий теплоноситель нагревается в центральных котельных и насосами перекачивается по всем квартирам, то в частном доме его нагревать нужно самостоятельно. Это можно делать с помощью любой энергии: электрической или выработанной за счет сгорания какого-либо топлива. Зачастую не имеет значения, какое топливо горит. Это могут быть дрова, сухие брикеты, газ или мазут. Для каждого из них существуют свои печи и котлы, некоторые из которых нормально функционируют на различных видах топлива.

Двухтрубная схема с принудительной циркуляцией и теплыми полами

Безусловно, можно построить такую систему отопления частного дома своими руками. Схема ее монтажа всегда примерно одинаковая:

• печь или котел, установленные в специальном помещении или в санузле. Котлы могут быть электрическими или газовыми. Некоторые современные модели имеют два контура и автоматическую систему управления. Газовые варианты снабжены трубой для выхода из них продуктов сгорания. Они бывают с естественной тягой или с принудительным выхлопом. Все котлы различаются по мощности, от которой зависит способность обогрева той или иной площади. Внутри всех котлов имеются так называемые колосники или контуры из тонких трубок, по которым циркулирует жидкий теплоноситель. Им может быть вода, антифриз или техническое масло. Каждый контур имеет вход и выход;

Элементы и комплектующие отопительной системы частного дома

• система радиаторов, имеющих соединения между собой с помощью труб последовательно или параллельно. Она подключена к контуру котла. Так как жидкость подвержена термическому расширению в значительной степени, то в системе всегда присутствует расширительный бачок, который может быть отдельным элементом или являться частью котла;

Схема обустройства отопления с помощью электрического котла

• при отоплении больших площадей или домов с двумя и более этажами в систему монтируют центробежный насос, который заставляет жидкость интенсивно циркулировать по трубам и радиаторам, более эффективно осуществляя теплообмен с окружающим воздухом.

Зная основные принципы, можно приступить к созданию системы отопления частного дома своими руками. Схема ее была изложена выше, а с порядком монтажа можно ознакомиться далее.

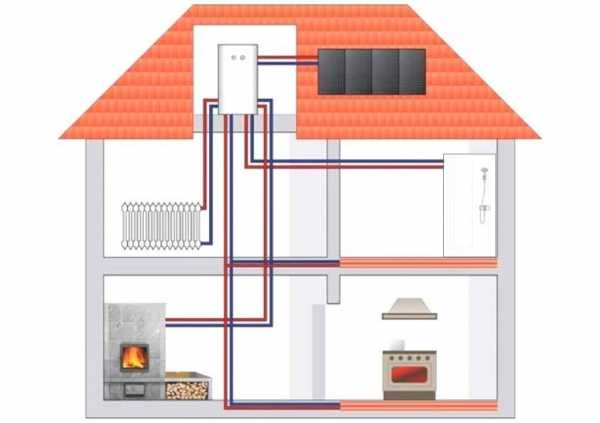

Схема комбинированной отопительной системы

Инструкция по организации системы отопления частного дома своими руками: схема устройства

Перед тем как приступить собственно к монтажу, необходимо рассчитать потребность в материалах. Сделать это можно только, если знать необходимую мощность котла и нормы распределения килокалорий от радиаторов. Чтобы рассчитать количество секций в радиаторах частного дома, необходимо знать, что на 1 м² необходимо 150 Вт мощности. Зная, что средняя мощность стандартной секции батареи составляет 15 Вт, можно посчитать количество секций для любой комнаты. Мощность самого котла должна превышать на 10% требуемую для отопления всего дома. Например, для нормальной работы котла по отоплению дома, площадью 100 м², необходимо, чтобы он имел мощность более 15 кВт.

Примеры однотрубных систем отопления с верхней разводкой и естественной циркуляцией теплоносителя

Продолжим инструкцию по сооружению отопления частного дома своими руками. Схемы, видео и нюансы различных вариантов этого процесса можно почитать здесь. В общих же чертах можно следовать следующему алгоритму:

1. Местом для установки котла должно быть отдельное помещение, особенно если он газовый.
2. В нужные места устанавливаем батареи с необходимым количеством секций.
3. Соединяем их между собой одной или двумя трубами, в зависимости от выбранного варианта разводки. При этом следим за уровнем относительно горизонта.
4. В обратную трубу устанавливаем расширительный бак, а в подачу центробежный насос если их нет в самой конструкции котла.
5. Входящую и выходящую трубы приворачиваем к соответствующим патрубкам котла.
6. Заполняем систему водой через расширитель или непосредственно из водопровода, если такая возможность предусмотрена в конструкции и запускаем котел.

Подключение радиаторов через распределительный коллектор

Полезный совет! В верхней части батарей должны присутствовать сливные краны для стравливания воздуха. В противном случае заполнить систему полностью не удастся.

Существует много видов организации отопления в частном доме и способов его монтажа. Какой выбрать, каждый хозяин решает сам в соответствии с предпочтениями и экономическими соображениями.

Система отопления частного дома своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Разводка отопления в частном доме

Монтаж отопительной системы в частном доме может проводиться различными способами. На этапе проектирования выбирается наиболее оптимальный вариант,  позволяющий решить задачи обогрева всех помещений при имеющемся бюджете. Наименее затратной в финансовом плане является однотрубная разводка отопления в частном доме. Двухтрубный способ разводки обходится дороже, но и эффекта от работы такой отопительной системы в загородном доме также намного больше. Рассмотрим подробнее схему и особенности монтажа труб отопления в обоих видах разводки.

Разводку магистрали, выполненную из последовательно установленных приборов отопления, называют однотрубной системой отопления. Теплоноситель, в качестве которого выступает вода или антифриз, попадая поочередно в радиаторы, отдает каждый раз часть своего тепла. Таким образом, в радиатор, находящийся на последнем месте в данной цепочке, попадает вода более низкой температуры. Чтобы это не сказалось на микроклимате в помещении, увеличивают количество секций в конечной батарее.

Существуют технологии, позволяющие оптимизировать работу однотрубной системы отопления. Можно дополнительно установить радиаторные регуляторы, термостатические клапаны, шаровые краны или балансировочные вентили. Данное оборудование позволяет сбалансировать подачу тепла. При перекрытии одной из батарей не нарушается работа остальных отопительных приборов, находящихся в системе.

Важно! При монтаже системы отопления своими руками необходимо предусмотрительно установить краны на байпасе и на подключениях каждого радиатора, чтобы иметь возможность проводить ремонт батареи без отключения подачи тепла во всем доме.

[include title=»РСЯ — в записи»]

Автономное отопление одноэтажных или двухэтажных домов можно организовать в виде:

• горизонтальной системы с принудительной циркуляцией теплоносителя;
• вертикальной системы естественной, принудительной или комбинированной циркуляцией.

Горизонтальная однотрубная отопительная система ↑

Иначе данную систему отопления называют «Ленинградкой». На рисунке изображена схема разводки отопления частного дома этого типа.

Схема горизонтальной однотрубной системы отопления

Трубопровод может быть проложен над полом или встроен в его конструкцию, при этом обязательно заключен в теплоизоляцию с целью уменьшения теплоотдачи. Монтаж подающей горизонтальной магистрали выполняют с небольшим уклоном, направленным по ходу движения теплоносителя. При этом радиаторы следует устанавливать на одном и том же уровне. Для удаления воздуха из системы применяют краны Маевского.

Выполняя монтаж горизонтальной однотрубной системы отопления в двухэтажном доме, необходимо пустить стояк, подающий теплоноситель на второй этаж, до первого радиатора. Регулировку температуры проводят с помощью кранов, устанавливаемых на каждом этаже перед первой батареей.

Схема горизонтальной однотрубной разводки отопления двухэтажного дома

Вертикальная однотрубная отопительная система ↑

В данной системе отопления можно не использовать циркуляционный насос, ведь подача теплоносителя обеспечивается в процессе его естественной циркуляции. Независимость от наличия электричества является главным плюсом данной системы. Недостаток кроется в использовании труб большого диаметра и расположении разводящей магистрали строго под уклоном. Понятно, что такой трубопровод не может украсить интерьер дома. Недостаток легко нивелируется с помощью монтажа циркуляционного насоса.

Схема вертикальной однотрубной системы отопления двухэтажного дома

Двухтрубная разводка отопления требует большего количества материалов, что сказывается на ее стоимости. Также увеличивается и объем монтажных работ, соответственно, и их цена. Однако такая прокладка труб обеспечивает равномерное распределение теплоносителя во всей системе отопления. При этом облегчается регулировка и настройка отопительной системы в соответствии с потребностями жителей дома. При установке современных котлов, выпущенных зарубежными производителями, приветствуется двухтрубная система отопления, которая облегчает работу насоса в котле.

Пример устройства двухтрубной системы отопления

Так выглядит стандартная схема системы отопления, в которой нагрев теплоносителя обеспечивает газовый двухконтурный котел, который может быть как дымоходным, так и турбированным.

На схеме показан принцип разводки магистралей системы отопления и сети водопровода, особенности проведения подключения радиаторов. Отражены места установки регулирующей и запорной арматуры.

[include title=»РСЯ — в записи»]

Важно! При монтаже отопления на нескольких этажах частного дома необходимы автостравливающие клапаны, которые устанавливают на самых верхних точках отопительной системы. Если монтаж отопления проводится в одноэтажном доме, то данные клапаны устанавливают на последних радиаторах, а также на полотенцесушителе,  при условии его наличия.

На данной схеме радиаторы подключены сбоку. Помимо бокового подключения возможны и другие варианты — нижнее или диагональное. При этом на выбор вида подключения влияют тип и размер используемых батарей.

Важно! Не забудьте о регулирующих термокранах, устанавливаемых на входе в радиатор и на выходе из него. Также необходим и сливной кран, который располагают в самой нижней точке отопительной системы.

Варианты подключения радиаторов в приближенном виде

От выбора схемы разводки отопления (двухтрубной или однотрубной) зависит расход труб, необходимых для прокладки системы. Частные дома с большой площадью оборудуют двухтрубной системой отопления, в которую дополнительно врезают циркуляционный насос. Регулирование температуры в каждом отапливаемом помещении проводят с помощью терморегуляторов. Если бюджет небольшой, то проводят монтаж однотрубной отопительной системы. Дома, имеющие отапливаемую площадь до 100 квадратных метров, можно оборудовать отопительными системами, работающими на принципе естественной циркуляции.

Надеемся, что нам удалось показать варианты разводки отопления в частных домах, а также особенности их монтажа. Проектирование отопительных систем является сложной операцией, к которой лучше привлекать профессионалов. Это позволит избежать досадных ошибок, которые могут проявиться во время эксплуатации отопительной системы. Чтобы не устранять погрешности и недочеты, лучше заранее все предусмотреть.

stroy-aqua.com

Разводка отопления в частном доме своими руками: способы, схемы, план реализации

Содержание статьи

Работы по обустройству системы отопления в частном доме можно выполнить самостоятельно, если у вас есть первичные навыки работы с инструментом и сам инструмент, а можно заказать у специализированной организации.

Но, в любом случае, разводка отопления в частном доме своими руками начинается с теоретической части. Вам потребуется определиться с тем, какую схему разводки системы отопления вы выбираете, каким образом будет циркулировать в ней теплоноситель и котел, какой марки будет установлен в систему для нагрева теплоносителя.

Варианты организации схем разводки системы отопления жилого дома

Сегодня лицо, планирующее такую работу, как разводка труб отопления в частном доме самостоятельно, обустроить систему отопления, имеет возможность выбрать один из четырёх наиболее часто используемых для указанных целей вариантов:

Вариант лучевого способа разводки отопительной системы

Разводка системы отопления в частном доме, выполненная по указанному варианту, обладает следующей особенностью: подающая труба выводится в самую верхнюю точку дома (обычно, на чердак), здесь к каждой трубе подаётся собственный луч.

Получаем своеобразное солнышко с лучами подачи горячего теплоносителя к радиаторам. (Иная аналогия – фонтан).

Коллекторная обогревательная система

Схема разводки труб отопления по указанному варианту классифицируется, как самая эффективная и производительная. Основу составляет собранный на чердаке коллектор, через трубы которого осуществляется распределение теплоносителя. Правильная разводка труб отопления и установленная в коллекторе запорная арматура позволяют, при необходимости, отсечь любой из контуров без прекращения работы всей СО.

Считается самой удобной моделью СО именно данная система. Теплоноситель на радиаторы подаётся через коллектор. В нём же смонтированы элементы управления, что даёт возможность регулировать значение температуры в любом помещении, а также выполнять замену и ремонт вышедшего из строя узла без отключения всей системы отопления.

Существенным минусом считается большой расход материалов при монтаже СО по упомянутой схеме, а также требование об обязательном монтаже шкафа-коллектора.

Схема разводки отопления частного дома, собранная по однотрубному варианту

Этот вариант достаточно прост в реализации, потребует минимальных расходов на приобретение комплектующих и монтажные работы. Всё это делает его сегодня наиболее востребованным вариантом монтажа отопительных систем в частных жилых домах и на иных объектах.

Схема разводки труб отопления в этой версии позволяет теплоносителю последовательно переходить от одного отопительного прибора к другому. Причём в каждом последующем, температура будет ниже, чем в предыдущем. Очень часто до последнего радиатора теплоноситель доходит уже с низкой температурой, которой для отопления явно недостаточно.

Разводка труб отопления в доме по указанной версии практически исключает возможность регулировки системы, т.к. перекрытые батареи не пускают теплоноситель далее. А если возникает потребность отремонтировать какой-либо отопительный прибор в подобных СО сливают весь теплоноситель.

Двухтрубная система отопления дома

Обойдется значительно дороже предыдущей версии, и по срокам потребует большего времени на сборку и регулировку. Однако позволит получить серьёзный выигрыш в качестве отопления, производительности работы системы и её эффективности.

Разводка отопления в частном доме своими руками по указанной схеме прогревает объект гораздо лучше. Здесь в обязательном порядке присутствует две трубы, которые подводятся до каждого радиатора. Правильная разводка труб отопления обеспечивает следующее перемещение теплоносителя. По верхней поступает горячий теплоноситель, а по нижней отводится охлаждённый.

Достоинство схемы: параллельное подключение всех отопительных приборов. Схема разводки отопления частного дома по указанной версии позволяет выполнять ремонт вышедшего из строя элемента без отключения всей СО.

План отопления по способу циркуляции теплоносителя в системе

Во всех функционирующих в настоящее время СО, теплоноситель циркулирует по одному из указанных ниже вариантов.

Естественная циркуляция, иное наименование – гравитационная

Теплоноситель в данном случае перемещается за счёт использования разности в плотности жидкости, имеющей различные температуры. Горячая имеет меньшую плотность, поэтому поднимается в верхнюю часть системы. Холодная более тяжёлая, соответственно она уходит вниз.

Для того чтобы облегчить движение теплоносителя в таких системах трубы монтируют под небольшими углами по горизонтали, чтобы способствовать самотёку.

Основные преимущества такой системы – полная автономность и max простота сборки. Минусы: потребность в большом количестве труб крупных диаметров. Отсутствие возможности установить в таких СО современные модели радиаторов, имеющих небольшие сечения и жёсткое требование по уклону магистрали.

Принудительная циркуляция

В этой версии теплоноситель перемещается работающим циркуляционным насосом. А его излишек, образующийся при нагреве до высоких температур, вытесняется в расширительный бак.

В большинстве вариантов СО баки выполняются закрытыми, что обеспечивает его защиту от испарения. В обязательном порядке закрытые баки используются в системах, где теплоносителем выступает любой из растворов гликолей.

Такие системы обязательно оборудуются манометрами. При монтаже данных систем вам предстоят дополнительные расходы: потребуется купить терморегуляторы, насос, манометр, бачок и т.п.

Преимущества указанного варианта СО, которыми обладает разводка отопления двухэтажного частного дома по указанному варианту: требуется min объём теплоносителя, меньшие потребные диаметры труб, конструктивно реализованные возможности регулировки температуры прогрева радиаторов и т.п.
Минус: зависит от наличия электричества для работы насоса.

Схема отопления по технике разводки и расположения трубопроводов

При выборе данной версии её монтаж лучше поручить профессионалам, так как он достаточно сложен.

По типу монтажа различают:

• Горизонтальная СО. Достаточно удобна тем, что здесь не требуется монтажа стояков для последующего разветвления по имеющимся помещениям.
• Вертикальная СО. Не имеют воздушных пробок и просты в монтаже.

По направлению, в котором движется теплоноситель, выделяют:

• Прямоточные. Теплоноситель движется от котла по СО, к котлу.
• Тупиковые. От источника тепла движутся в противоположном направлении.

Схемы отопления частного дома, разводка труб в которых выполнена по одному из вышеперечисленных вариантов, требует от исполнителя качественно выполненных предварительных расчётов и тщательно подобранного нужного оборудования.

Его, в дальнейшем, потребуется смонтировать строго по расчётной схеме, в противном случае, собранная СО может плохо работать.

Как подобрать оптимальный вариант разводки отопления для частного дома?

При определении требуемого варианта СО необходимо учитывать несколько исходных параметров:

• Общую площадь помещения, которое будет отапливаться указанной системой;
• Количество этажей;
• Мощность отопительного котла, который планируется установить в систему;
• Какую схему циркуляции теплоносителя планируется взять за основу.

Загрузка…

vse-otoplenie.ru

схемы и особенности монтажа водяного отопления дома своими руками

Качественная отопительная система — один из самых важных факторов комфортного жизнеобеспечения в домах. Сложно представить себе жильё, в котором отсутствуют обогревательные приборы. Ещё не так давно большинство жителей нашей страны использовали для обогрева домов дровяные печи. Естественно, что в наше время постоянного прогресса такая система стала неактуальной и её всё чаще заменяют более современным водяным отоплением, работающим на газе.

Водяное отопление в частном доме основано на принципе циркуляции теплоносителя по трубопроводу и отопительным радиаторам. При этом движение воды происходит от основного обогревательного элемента — котла по всем узлам системы, после чего остывший теплоноситель возвращается обратно в отопительный прибор для повторного нагрева. При этом схема обвязки отопления не так уж и сложна и поэтому под силу для самостоятельного воплощения. Но перед этим нужно ознакомиться с особенностями проведения монтажных работ.

Особенности монтажа водяной системы отопления

В первую очередь нужно понимать, что водяное отопление основано на законах физики — горячий теплоноситель поднимается, а остывшая вода стекает вниз. Проще говоря, теплоноситель будет циркулировать с большей интенсивностью при большей разнице температур жидкости, вытекающей из котла и водой, возвращающейся в прибор по трубам обратки. Оптимальным показателем является разница температуры 25° C. При этом для усиления такого эффекта используют определённые приёмы:

• котёл должен размещаться в нижней точке отопительной системы приблизительно на 2-м ниже труб и радиаторов;
• стояк, по которому циркулирует теплоноситель должен быть качественно утеплён;
• длина труб водяного отопления дома с естественным способом циркуляции не должна превышать 30-м;
• в одноэтажном доме схема отопления с естественной циркуляцией подразумевает размещение труб обратки под определённым углом;
• исходя из общей протяжности труб отопительной системы, подбирается их диаметр: чем длиннее трубопровод, тем больше его диаметр.

Если рассматривать двухэтажные постройки, то схема водяной системы отопления дома подразумевает установку наноса. В противном случае качественно обогреть верхний этаж, не получиться.

Выбор отопительного устройства

Систему водяного отопления можно воплотить с помощью газового котла, электрического аналога или твердотопливного устройства. При этом газовое оборудование считается самым практичным и удобным в эксплуатации. Если возможности провести газ в дом нет, то хорошей альтернативой будет электрический котёл или его твердотопливный аналог.

Если рассматривать котёл, работающий на твёрдом топливе, то его эксплуатация обходится намного дешевле, чем электрического аналога, так как он работает на дешёвых ресурсах – дровах, угле или пеллетах. Электрическое отопление оптимально подойдёт для дачного домика, где нет необходимости обогревать помещение ежедневно.

Водяная система теплоснабжения в небольших частных постройках не всегда выгодная, так как зачастую достаточно повесить несколько электрических обогревателей. В свою очередь, для больших домов понадобится очень мощный электрический котёл для нагрева воды, а это может сказываться на качестве работы других электрических приборов. В такой ситуации лучше использовать газовое или твердотопливное оборудование.

Схема однотрубного водяного отопления

Однотрубную отопительную систему можно по праву назвать самой простой и малозатратной и поэтому она подходит для монтажа своими руками. Здесь всё предельно понятно — трубопровод, по которому будет перемещаться вода, последовательно соединяет все радиаторы отопления в доме. После того как теплоноситель пройдёт полный круг он снова возвращается в котёл и цикл повторяется.

Такая схема, достаточно практичная, но всё-таки и в ней существуют некоторые нюансы. Батареи отопления, которые находятся на максимальном отдалении от котла, будут слегка тёплыми, в свою очередь, близлежащие радиаторы горячими. Проще говоря, температура в дальних помещениях будет прохладнее, чем в комнате, где установлен котёл. Естественно, в этом есть, и свой плюс, особенно когда в доме живут люди, которые не переносят жару.

Схема двухтрубной отопительной системы

Двухтрубную отопительную систему сложно назвать лёгкой, особенно для самостоятельного воплощения. Такая схема отопления предусматривает отвод от котла сразу двух труб. При этом одна труба предназначена для подачи горячего теплоносителя к батареям, а другая для возврата остывшей воды назад в котёл. С виду это очень похоже на однотрубное отопление, но только радиаторы могут располагаться не последовательно, а в удобном для домовладельца порядке.

Согласно схеме от котла отходит одна труба, по которой горячий теплоноситель по законам физики будет подниматься. Такую трубу очень часто проводят по чердаку, где удобно выполнить скрытую разводку. Проще говоря, к каждому радиатору подводится отдельная труба. Это позволяет поддерживать одинаковую температуру в каждой батарее.

Также двухтрубная схема разводки предполагает установку отводящего трубопровода от каждого радиатора. Именно по этой трубе остывшая вода будет назад поступать в котёл. Обратка прокладывается в каждом помещении, где установлена батарея. Обычно обратную трубу отопления прячут в подполье.

Для увеличения качества работы двухтрубного водяного отопления специалисты рекомендуют устанавливать распределительный коллектор — специальное устройство, регулирующее, подачу воды к каждой батарее. Конструктивно такое приспособление напоминает трубку с несколькими боковыми отводами, которые на конце оснащаются запорными устройствами, после которых идут трубы, соединяющие, котёл с батареями. Благодаря такой системе появляется возможность контролировать и регулировать параметры температуры в каждом, отдельно взятом помещении дома.

Особенности водяной отопительной системы

При выполнении монтажа водяной системы отопления своими руками в первую очередь нужно определиться с её видом. На сегодня специалисты рассматривают отопительную систему с естественной и принудительной циркуляцией теплоносителя. При этом одна от другой отличается наличием либо отсутствием циркуляционного насоса. Но для начала рассмотрим достоинства обогрева с естественной циркуляцией воды по трубам и радиаторам:

• естественный вариант отопления самый дешёвый;
• такое оборудование не требует подключения к сети переменного тока;
• в такой системе может использоваться любой отопительный котёл.

Если рассматривать её недостатки, то хочется выделить следующие проблемы:

• низкий уровень КПД;
• теплоноситель по батареям распределяется неравномерно;
• в такой системе обязательно устанавливается расширительный бачок;
• обязательное использование металлического трубопровода.

У многих может возникнуть вопрос, а почему именно трубы из металла? Всё очень просто, теплоноситель в такой отопительной системе циркулирует с очень высокой температурой, в особенности возле котла. Поэтому не все пластиковые трубы смогут выдержать такие тепловые нагрузки.

При наличии циркуляционного насоса всё происходит немного по-другому. Такой способ более эффективно распределяет теплоноситель по радиаторам. Также к положительным качествам принудительной циркуляции воды можно отнести использование трубопровода с небольшим диаметром. Так, если сравнить такие системы отопления, то диаметр труб при естественной циркуляции теплоносителя почти вполовину больше чем при использовании циркуляционного насоса.

Установка водяного отопления частного дома

На первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:

• Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
• Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
• От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
• Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Что нужно учитывать при самостоятельном монтаже

Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:

• отопительные батареи желательно располагать под подоконниками;
• промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
• все радиаторы во всех комнатах должны располагаться на одном уровне;
• рёбра батарей всегда должны иметь вертикальное размещение;
• в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.

После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.

Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.

Оцените статью: Поделитесь с друзьями!

kotel.guru
