Схемы теплого пола - конструктивная, размещения оборудования, подключений

Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.

В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.

Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.

Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.

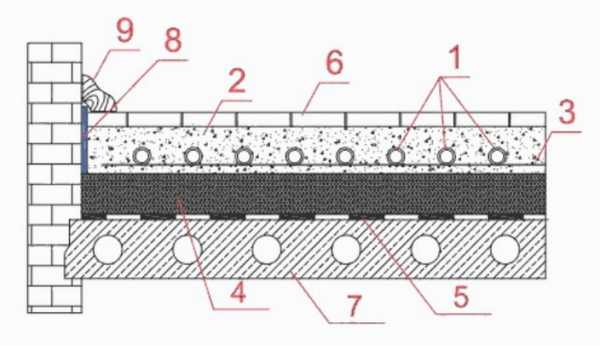

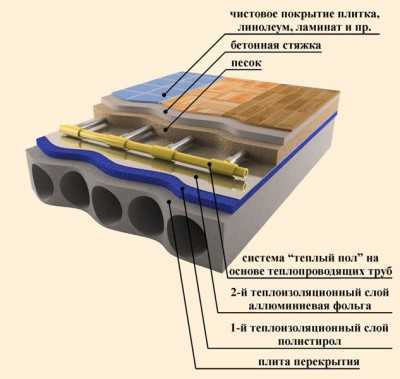

Пирог теплого пола

Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.

  • 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
  • 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
  • 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
  • Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
  • 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
  • 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
  • 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).
  • 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
  • 6. Напольное покрытие пригодное для теплого пола.
  • 9. Плинтус закрывает деформационный шов.

Более подробную информацию по каждому слою можно узнать на данном ресурсе.

Визуальная схема размещения элементов, — конструкция, последовательность укладки:

Укладка трубопровода

Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

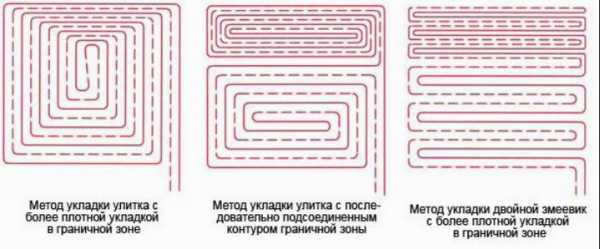

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.

Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.

Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.

Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».

Подробней о выборе насосов теплого пола

Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить

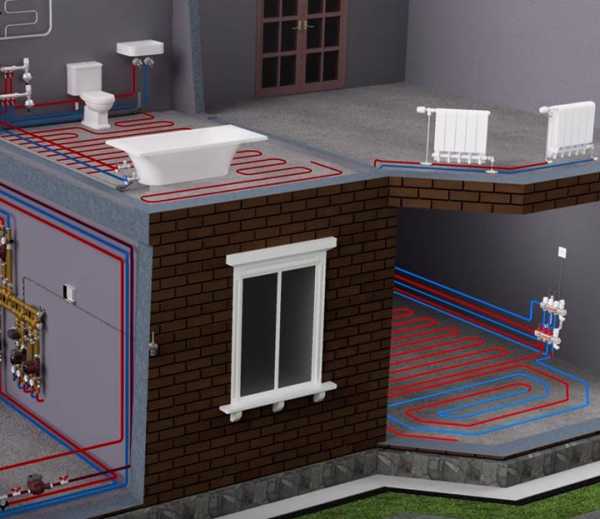

Схема водяного пола для дома

Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.

Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.

Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры

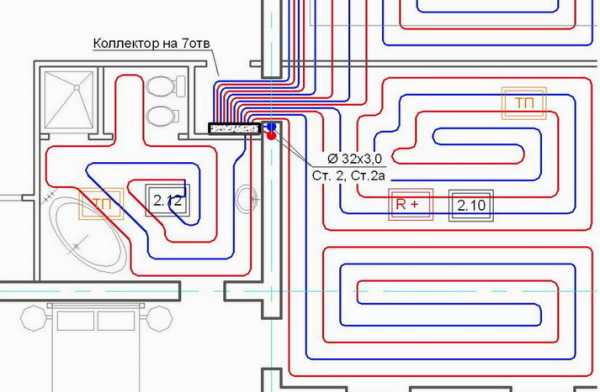

Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.

Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов

Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.

Подключение водяного пола, устройство гидравлики

Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.

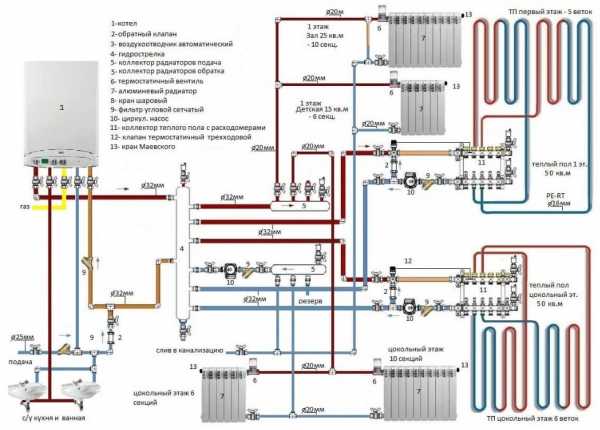

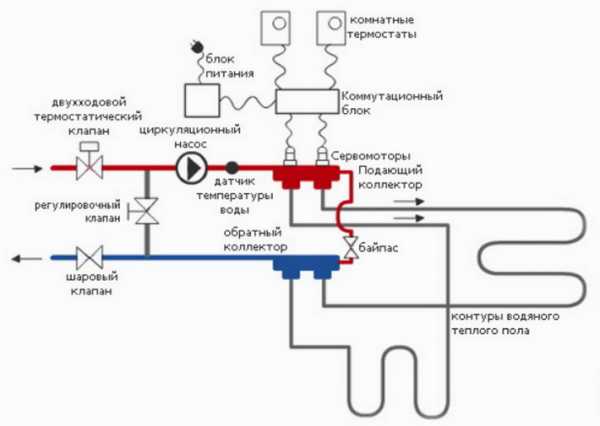

Монтажная схема водяного теплого пола выглядит следующим образом:

Необходимо уделить внимание средствам защиты. На схеме указаны:

  • Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
  • Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.
  • Контроллер насоса, выключающий его при закрытии сервоприводов на коллекторе.

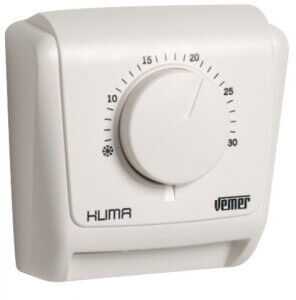

Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.

Работу смесительного узла и коллектора разберем отдельно.

Как работает смесительный узел с коллектором

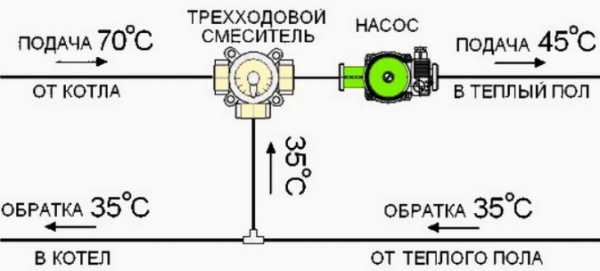

Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.

Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).

На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.

Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.

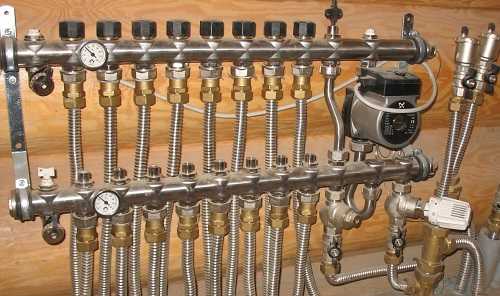

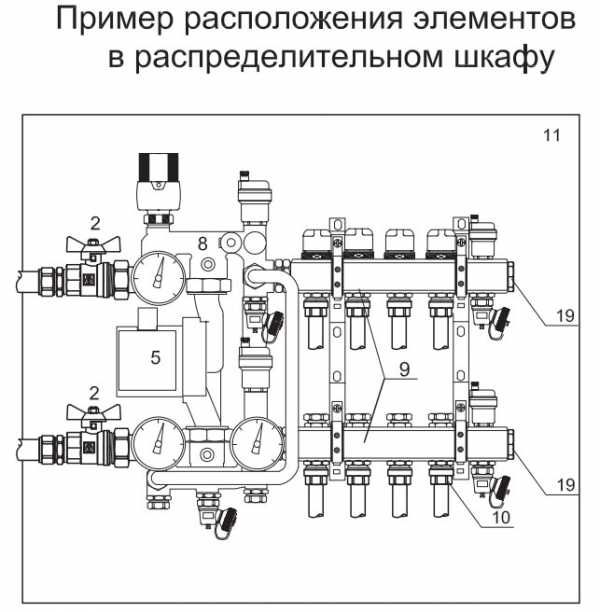

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.

Подробней об устройстве коллектора теплого пола

Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.

teplodom1.ru

4 Проверенные схемы подключения водяного теплого пола



Водяной теплый пол – весьма популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — это низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между подачей и обраткой теплого пола допускается не более 10о

С. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

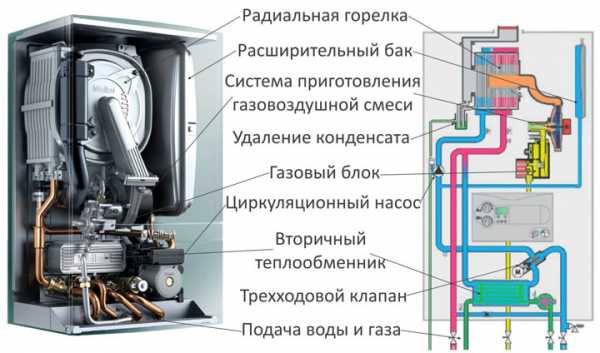

  •  Крайне желательно использовать конденсационный котел, т.к. низкотемпературный режим для него оптимален. Именно в этом режиме у котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, т.к. данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола это когда он подключен к тепловому насосу.

Схема 2. Соединение теплого пола от трехходового клапана

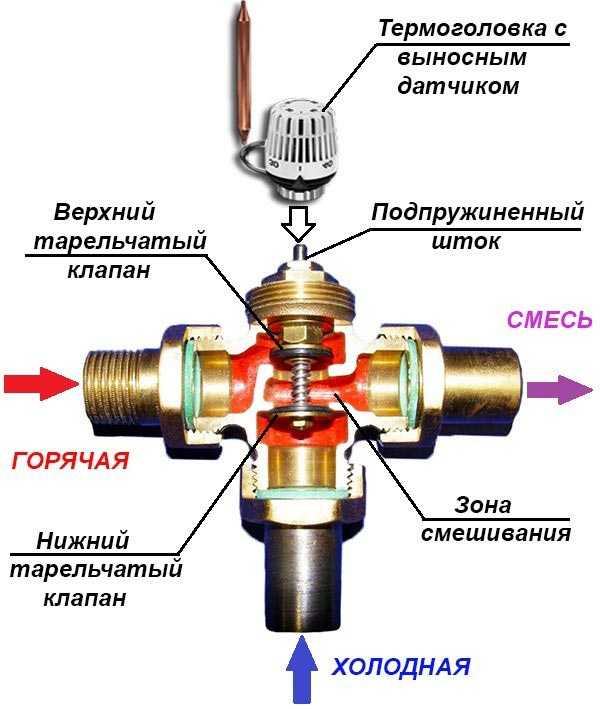

схема трехходового термостатического клапана

В большинстве случаев при такой схеме подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы соединения теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и, как следствие, в теплый пол фактически может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы разбалансировке радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

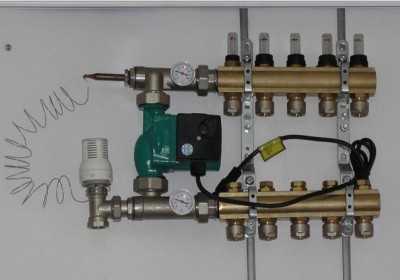

Схема 3. Соединение теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол, и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

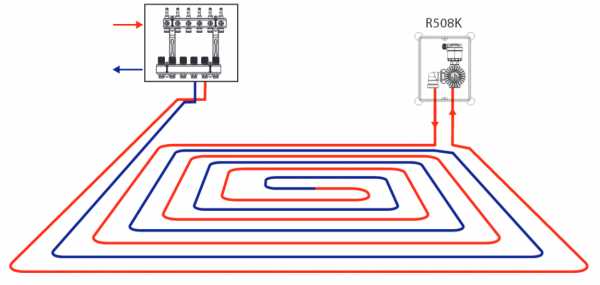

Схема 4. Подключение теплого пола от радиатора

Это теномонтажные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят они как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт, одназначно зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

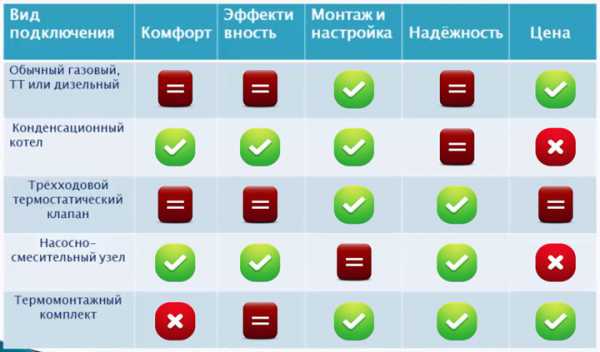

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

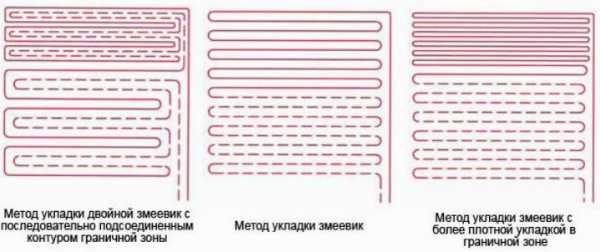

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

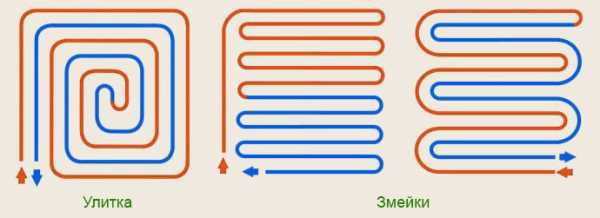

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой раскладке труба монтируется по кругу к центру, затем от центра как бы «разворачивается» по кругу в обратном направлении.

При этом при раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой раскладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить раскладку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть плюс-минус одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения теплого пола, нужно приступать к монтажу.

  1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
  2. Уложите гидроизоляцию, если того требуют местные нормативы
  3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
  4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
  5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
  6. Раскладывайте трубу теплого пола согласно утвержденной схеме
  7. Опрессуйте систему
  8. Заливайте стяжку



eurosantehnik.ru

4 схемы подключения водяного теплого пола

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

  • там где вы находитесь постоянно (зал, спальня, кухня) - это 26С
  • в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) - 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол - это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь - 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.



Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

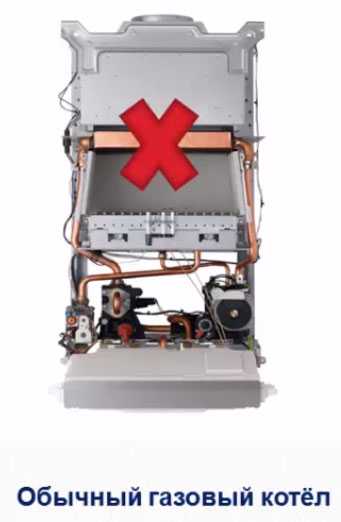

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

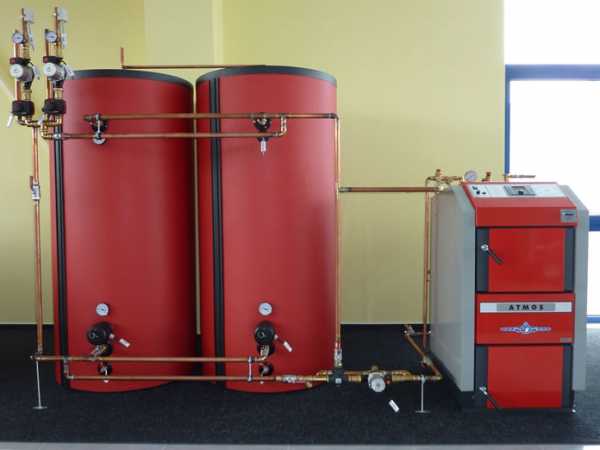

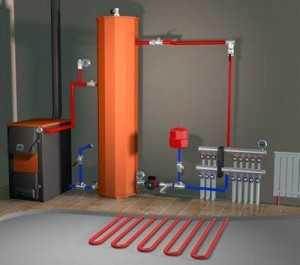

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

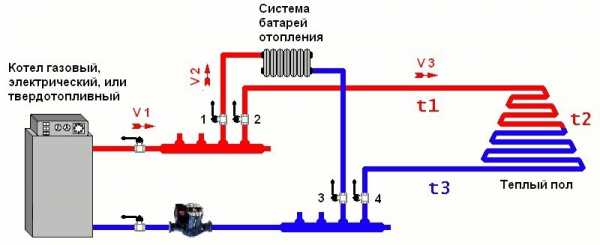

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.



Спецификация материалов и оборудования

Она включает в себя:

  • наличие радиаторов отопления с нагревом до 70-80С
  • отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь - как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот - перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

  • простой монтаж
  • доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

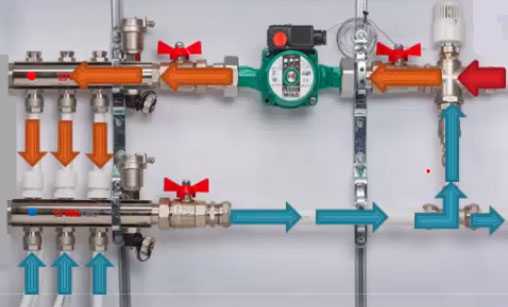

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.



Спецификация материалов

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

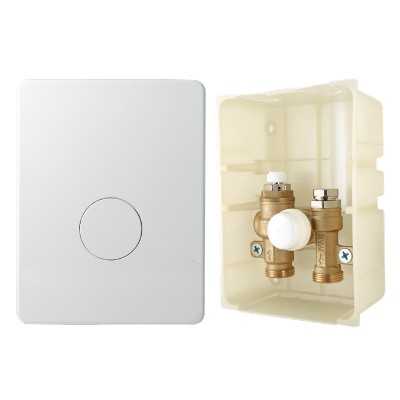

Схема с терморегулирующим комплектом для одной петли

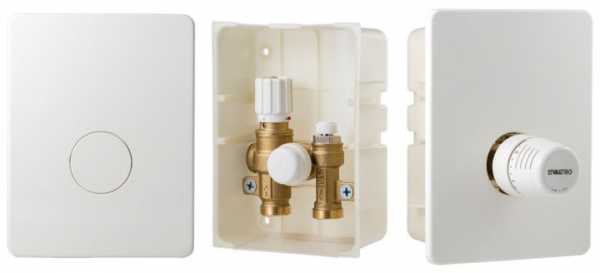

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

  • ограничитель температуры теплоносителя
  • ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате
  • воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

1Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.


2У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

  • малый комфорт - если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.



Более подробно с работой системы можно ознакомиться в паспорте на изделие - скачать.

  • второй недостаток - комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

  • самый простой монтаж из всех вышеприведенных схем

Применяемость - в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Статьи по теме

domikelectrica.ru

Схема подключения водяного теплого пола

Водяной обогревающий пол подсоединяют к электрическому либо газовому котлу. Он, прогреваясь, подает комнате тепло с помощью циркуляции горячей жидкости. Схема подключения водяного теплого пола может выполняться несколькими способами.

Пирог водяного пола

Основные нюансы подсоединения водяного пола

Главным отличием водяной системы является температура циркулирующей жидкости, которая варьируется от 33 до 38 градусов. Тогда как в радиаторных батареях она достигает 80 градусов. С учетом способа теплового распределения и напольного покрытия при обустройстве такого обогревающего пола подобает соблюдать следующее:

  • независимо от схемы подсоединения контура пола к централизованной системе его закрепление к коллекторным выходам сбоку производится при помощи фитингов;
  • под ламинатом утеплительный слой значительно понижает тепловую отдачу, именно по этой причине его использовать крайне нежелательно;
  • под финишное покрытие стяжку делают тонкой, и усиливают ее армированной сеткой, которая выкладывается сверху труб;
  • при использовании керамики либо керамогранита стяжка имеет вышину в 3 – 5 см, а между трубками шаг варьируется от 10 до 15 см.

После того как подключен водяной теплый пол к системе отопления первое включение с целью прогрева делается на протяжении 2 дней. Зная, как правильно подключить водяные теплые полы, можно обеспечить себя необходимым теплом.

Коллекторная система

Полноценная коллекторная система включает не только вентили запора на трубках и сливной кран, отводчик воздуха, смеситель и насос для циркулирования, чтобы облегчить протекание воды.

Процедура подсоединения такого типа обогрева к котлу заключается в объединении труб с коллекторной группой, а непосредственно коллекторы подключаются к трубкам, исходящим от котла. Соответственно, при коллекторном подсоединении выполняется монтаж шкафа для коллекторов и выкладывание пола.

Коллекторная система водяного пола

Иногда клапаны запора на входе/выходе заменяют наладочными термовентилями. Их оборудуют термическим баллоном с парафином, благодаря которому выставляется пропускная вентильная способность.

Узел смесительно-насосный используется с целью подмешивания остывшей воды из обратной трубы в подающую, понижая температуру чрезмерно нагретой воды. Тем, кто обустраивает водяной пол в области с холодной погодой, неизбежно необходим смеситель. Это объясняется тем, что устройство постоянно функционирует в порядке интенсивного нагрева, а нагрев жидкости не должен быть более 55 градусов.

Смесительный узел для водяного пола

Насос смесителя монтируется в зоне промеж коллектора и подающей магистрали. Насосный 3-й выход обеспечивает обратное протекание воды перед отдающей трубой. Следовательно, насос забирает воду с наименьшей температурой и отдает ее в подающую трубу.

При помощи особых соединителей осуществляется объединение с коллекторами трубок пола. Соединитель состоит из:

  • опорной втулки;
  • гайки из латуни;
  • кольца зажима.

Посредством компрессионных фитингов между собой связываются:

  • клапаны;
  • коллекторы;
  • трубы.

Когда соединение имеет неравные диаметры, то применяются переходные фитинги. Наиболее простой вариант схемы состоит из типовых коллекторов с клапанами запора. Подсоединяется обратка/подача с трубами и кранами запора, подключаются коллекторы и трубы для воды.

Коллекторный шкаф располагают в той зоне помещения, где можно легко подвести обратный и подающий трубопровод. К ним подсоединяются выходы коллекторов сбоку на:

  • подачу;
  • обратку.

Коллекторный шкаф в квартире

Но прежде устанавливаются краны запоров на коллекторы. В некоторых моделях запорного вентиля есть термометр, он сделан для удобства контролирования температуры.

Специалисты рекомендуют использовать уже собранный набор коллекторов от проверенных производителей. Обычно в него входят вентиля как на выходах подачи/обратки, так и на выходах для монтирования труб для жидкости обогреваемого пола. Это позволяет при возможном починке выключать только один контур от системы, а остальные будут работать.

Важно! После того как коллекторная система создана и подсоединена к трубкам обогревающего пола, надо протестировать работоспособность. Проверка осуществляется на протяжении ряда часов, чтобы увериться, что весь трубопровод герметичен.

Схема с 2 ходовым клапаном

Данный элемент называется еще питающим краном. Он состоит из термоголовки с термодатчиком жидкостного типа, которая открывает и закрывает устройство. Благодаря этому можно добавлять либо отсекать подачу нагретой жидкости, поступающей от отопительного аппарата.

Схема с 2 ходовым клапаном водяного пола

В данном случае подмешивание производится не все время, как в случае с 3 ходовым устройством, а лишь при открывании крана. Установка узла с 2 ходовым краном обязательно требует предусматривания в схеме обвязки монтаж байпаса, который оснащен предохранительным клапаном. Если повышаются критические параметры давления на входе в коллектор, то клапан открывается и сбрасывает определенную часть жидкости в обратную трубу.

Достоинством схемы с 2 ходовым клапаном является исключение возможности перегревания системы пола, что существенно увеличивает его срок функционирования. Такая схема обладает ограничением обогреваемой площади – не больше 200 м2, что объясняется маленькой пропускной способностью крана.

Система со смесительным 3 ходовым клапаном

Для того чтобы лучше управлять температурой теплой жидкости, лучше всего делать подключение водяного теплого пола к системе отопления с помощью 3 ходового крана. Его конструкция состоит из:

  • отдельного термодатчика;
  • термоголовки.

Использование такого устройства в схеме пола дает возможность обеспечения единой температуры воды в каждом контуре. Посредством циркуляционного насоса приводится в движение теплоноситель. А термостатический 3 ходовый клапан подмешивает определенное количество теплоносителя в подающую трубу.

Причем установка 3 ходового смесителя делается на коллекторной выходной ветке обратной трубы. Такая схема максимально простая, сложность состоит только в регулировке температуры в некоторых контурах.

Схема с 3 ходовым клапаном водяного пола

Важно! Смесительный 3 ходовый кран может иметь не только стандартный температурный датчик, но и подсоединяться к автоматической системе управления водяным обогревающим полом.

Бывает так, что неопытные монтажники выбирают данную систему из-за простоты, но потом не могут понять, почему пол плохо греет. Обязательно нужно учитывать, что трубопровод с запорным 3 ходовым клапаном без насоса обладает небольшой проходимостью. Именно по этой причине использование такой схемы ограничивается 2 — 3 параллельными магистралями нагрева. Из-за дополнительных требований длина труб в контурах достигает не больше 35 — 40 метров. Однако при использовании насоса циркулирования ограничения снимаются.

Параллельная и последовательная схема

Существуют схемы, где используется несколько видов смешивания. Параллельная схема подразумевает замену байпаса пропускным краном. Он необходим с целью пропускания сквозь себя теплоноситель при предопределенном напоре. Все это позволяет сквозь байпас не прогонять непрестанно жидкость, когда контуры работают.

В случае, когда не доступны контуры, то открывают пропускной кран и выпускают поток с целью разгрузки насоса и экономии электричества. При закрытых контурах байпас с перепускным краном подсобляет насосу в подаче расхода. Пропускной кран настраивается вручную на нужный напор. Есть у этой схемы особенность – жидкость на выходе имеет такие же показатели температуры, как и при входе.

Последовательная система подсоединения водяного обогревающего пола выполняется последовательно и отличается одним преимуществом. Такой вариант самый продуктивный и точный относительно тепловой техники, поскольку выходной поток понижен в котел, а температурные показатели – аналогичны полу.

Параллельная и последовательная схема водяного пола

Если сравнивать эти две схемы, то стоит отметить, что для получения наибольшего эффекта от функционирования насоса, лучше всего выбрать последовательное смешивание. К тому же оно позволяет подсоединять большее количество контуров, а насос не будет отдавать свою мощность другим циркуляционным кольцам.

Посмотрите небольшое видео про правильный смесительный узел для Вашего теплого пола:

Вас могут заинтересовать:

prokommunikacii.ru

Схема водяного теплого пола в частном доме: правила и ошибки монтажа

 Загрузка ...

Наличие отопления теплым полом даст возможность отказаться от других отопительных приборов, сэкономив на их стоимости и освободив полезные площади. Как устроена схема водяного теплого пола в частном доме и о том, как его смонтировать своими руками, поможет разобраться информация ниже.

Каким образом теплый пол нагревает воздух

Теплый пол — это новая система обогрева, она дополняет или заменяет традиционные конвекторы и батареи. Эта система трубопроводов, по которым прокачивается подогретый теплоноситель, как правило, это обычная вода или антифриз. Трубы укладываются на подложку из бетона, полистирола или дерева, а уже потом идут финишные покрытия.

Трубы, по которым идет циркуляция, обычно являются полимерными. Подача теплоносителя осуществляется от центрального отопления или системы, в которой подогрев выполняет индивидуальный котел.

Рекомендуется использовать трубы с высоким коэффициентом теплоотдачи. Также, они должны быть гибкими и гладкими внутри.

Теплый воздух, нагреваясь внизу от пола, поднимается к потолку комнаты. Таким способом тепло распространяется по всей комнате. Нижняя ее часть прогревается сильнее, чем верхняя, находиться в таком помещении очень комфортно и полезно. Сфера применения водяных теплых полов — практически только в частных домах, в квартире велик риск затопления нижних помещений в результате протекания трубы.

Система состоит из трубопроводов и точки перемешивания теплоносителя. Узел смешивания комплектуется термостатическим смесителем, насосом и коллектором. Иногда необходимо наличие терморегулятора. Заливаются трубы, прикрепленные к полу, цементным раствором. Эта стяжка осуществляет распределение тепла полученного от трубопровода.

Семь «за» в пользу теплого пола

В сравнении с традиционными системами отопления, теплый пол с водяным теплоносителем имеет ряд положительных качеств:

  1. Экономичность. Когда в помещении высокие потолки или большая площадь, теплый пол водяной — лучший выбор. Экономия может достигать до 50 процентов.
  2. Комфорт. Комната с теплым полом обогревается более равномерно, создавая комфортные условия для человека. Когда нагрев идет от радиаторов, жилище в нижней части, прогревается плохо, ведь теплый воздух сразу уходит наверх.
  3. Безопасность. Циркуляция теплоносителя происходит в трубах под напольным покрытием, даже в случае протечки риск обжечься отсутствует.
  4. Привлекательность. Все элементы скрыты и не портят интерьер.
  5. Совместимость. Полы водяные можно применять под большинство финишных материалов.
  6. Цена. Установка такой системы потребует не очень большого бюджета.
  7. Универсальность. Монтажные схемы подключения к системам отопления теплого пола допускают варианты подключения к котлу или общей системе.

Недостатков у такой системы не так уж много. Основной недостаток — временные затраты на монтаж, система многослойная, и некоторые требуют выдержки по времени. Сложность может возникнуть при появлении протечек, возможно необходимо будет осуществить демонтаж напольного покрытия.

Разновидности монтажных схем теплых водяных полов

По типу материала, в котором прокладывают трубы, можно выделить основные типы монтажа:

  • в бетонной стяжке;
  • на полистирольной основе;
  • по деревянным рейкам.

Первый тип самый надежный и распространенный. На ровной поверхности укладывается слой тепло и гидро изоляции. Для укрепления конструкции прокладывают армирующую сетку. Далее, прокладывают трубы и фиксируют с помощью специальных скоб. Смонтированная система заливается раствором смеси цемента и песка, а также можно добавить пластификаторы, укрепляющие стяжку. Лучшим вариантом декоративного покрытия будет плитка или камень.

Нельзя использовать теплый пол до полного высыхания стяжки, она может потрескаться.

Следующий вариант – монтаж на полистирольной основе. Этот вариант самый простой для монтажа. Трубы устанавливаются в специальные готовые формы. Для монтажа единого основания на них предусмотрены замки зацепления и дополнительная фиксация не нужна. После прокладки труб сверху крепят теплораспределительные пластины, и далее — финишное напольное покрытие.

Последний вариант – монтаж на деревянной основе. Материал различный — доска обрезная, фанера или прочие деревянные изделия. Из них изготавливаются полосы и укладываются на деревянный пол, с промежутками под трубы. В эти промежутки крепят трубопровод с помощью специальных скоб. Далее поверхность накрывается полиэтиленом и слоем гипсоволокна, он распределит температуру равномерно и на него крепится финишное покрытие.

На видео: пошаговая инструкция по укладке.



Подключение системы  к подаче теплоносителя и установка коллектора

Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы в этом задействованы. Как и в классических схемах отопления, этими элементами являются:

  • труба подачи нагретого теплоносителя;
  • труба обратки или возврата остывшего теплоносителя.

Когда система состоит только из одного контура, можно подсоединить ее напрямую к котлу. Если контуров больше одного, для обеспечения равномерного распространения теплоносителя необходимо подключение коллектора теплого пола к подаче теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.

Для начала необходимо выбрать место установки коллектора. Существует несколько вариантов размещения:

  • обустройство коллекторного шкафа;
  • установка в нишу в стене;
  • монтаж на стену в навесном положении.

Популярные модели коллекторов снабжены автоматической терморегуляцией. В комплекте будут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит в автоматическом режиме.  Упрощенная схема коллектора теплого пола предусматривает пару термометров и регулировку в ручном режиме.

Для начала к коллектору подключают две трубы — обратка и подача. После этого подсоединяют «ветки» различных трубопроводов. Для контроля и регулировки отопления более точно необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующие вентили.

Для простоты ремонта и обслуживания в зоне соединения труб монтируют запорные вентили, а на конце коллектора предусматривают сливной кран. Такая система работает от котла, и температура будет зависеть от температуры подачи теплоносителя.

Терморегулятор в системе — правила монтажа

В системах теплого пола наличие терморегулятора позволяет управлять сервоприводом и регулировать подачу теплоносителя в систему. Это позволит автоматически регулировать температуру в помещении, а также существенно экономить. В помещениях с несколькими системами отопления наличие терморегулятора приветствуется.

Они бывают электронными и механическими. Температурный датчик, идущий в комплекте, измеряет нагрев воздуха. Монтируется он на высоте до метра, недалеко от терморегулятора. Главное, чтобы возле датчика не было посторонних источников нагрева. Закрепив датчик, присоедините его к терморегулятору. После запуска отопления зафиксируйте на терморегуляторе желаемую температуру в помещении.

Как выбрать схему укладки трубопровода

Прежде чем начать монтаж и обустройство системы «теплый пол», необходимо ознакомиться со схемами укладки теплого водяного пола, их преимуществами и недостатками. Схем таких несколько:

  • «Змейка» — укладка трубопровода происходит параллельно друг другу от стены к стене. Легкая в монтаже и проектировании, но в таком методе раскладки присутствует небольшой перепад температуры поверхности на некоторых участках. Это немного уменьшает комфорт и уют. Для купирования такого негативного момента при проектировке предусматривают ограничение на разницу температур теплоносителя в подаче и обратке.
  • «Улитка» — укладка трубопровода происходит по периметру помещения от стен к центру. Более сложный монтаж и проектирование. Но теплораспределение более равномерное, за счет чередования труб с горячим теплоносителем и с остывшим.
  • «Комбинированный» — когда применяются оба эти способа в одном помещении.

Любая монтажная схема подключения теплого пола к системе отопления укладки водяного теплого пола в частном доме позволяет использовать необходимый из вышеперечисленных видов, несмотря на их плюсы и минусы.

Параметры и нюансы процесса обсчета теплого водяного пола

Чтобы выполнить верный расчет теплого пола водяного вида нужно учитывать массу параметров и условий:

  • главное или второстепенное отопление;
  • в доме или в квартире планируется монтаж;
  • какое финишное покрытие;
  • какой объем помещения;
  • какое назначение помещений;
  • какие теплопотери помещения.

Расчет теплопотерь помещения очень важен, особенно если теплый пол — единственная система отопления. Для этого необходимо учитывать нюансы:

  • тип стройматериалов стен и перекрытий;
  • тип оконных рам и остекления;
  • количество дверей и размер окон;
  • особенности климата вашего региона;
  • наличие альтернативных отопительных систем.

Для помещений различных типов предусмотрена определенная температура нагрева покрытия, а именно:

  • жилые комнаты — 30 градусов;
  • в помещениях где нужен сильный обогрев — 36 градусов;
  • с повышенной влажностью — 33 градуса;
  • для натурального дерева — 27.

Выбор материала финишного покрытия необходимо произвести еще на стадии калькулирования, заранее. В противном случае мощности обогрева будет недостаточно или она будет излишняя.

Особенности обогрева с помощью теплых полов подразумевают точного теплотехнического вычисления мощности системы. Особенно это касается помещений с деревянными полами. Такая поверхность обладает низкой теплопроводимостью и обогрев будет слабее при стандартной мощности системы. Изучив все нюансы и обратив внимание на важные моменты, нужно сделать точный просчет производительности теплого пола, нагревательного оборудования и высчитать шаг между трубопроводом с учетом выбранной схемы раскладки. Вся эта информация поможет вам своими руками сделать отопление с теплыми полами в частном доме.



Ошибки монтажа водяного пола (2 видео)




Схемы водяного пола (25 фото)

Статьи которые читают другие:

education-web.ru

Инструкция по подключению + Видео!

Нагреваемый пол в помещениях может быть основан на различных нагревательных элементах. Он может быть электрическим или водяным. Но в любом случае ключевым элементом его монтажа является подключение его к управляющей системе.

Управляющим элементом в электрическом теплом полу является терморегулятор. В настоящее время существует два основных типа терморегуляторов:

  • -механические, где желаемая температура нагрева выставляется механическим реостатом.
  • -электронные, где температура нагревательных элементов устанавливается при помощи электронного реле. В таких регуляторах может иметься программирующее устройство, которое может инициировать работу системы отопления в заданные временные периоды.

Таким образом выглядит электронный терморегулятор

Механический терморегулятор

Терморегуляторы любых типов предназначены для регулировки следующих типов электрических нагревательных элементов:

Нагревающий кабель. Он представляет собой электрический кабель с большим сопротивлением, размещаемый в надежной изоляции. При прохождении через кабель электротока он нагревается.

Нагревающий кабель для теплого пола — фото

Следующим типом электрического нагревательного элемента для пола является тепловой мат. В данной конструкции нагревательный кабель размещается на пленке теплоизоляции с заданным шагом.

Образец теплового мата для теплого пола

И наконец нагревающим элементом может быть специальная пленка, испускающая инфракрасные лучи. Ее толщина не превышает полумиллиметра и в ее слое монтируется плоская полупроводниковая греющая полоса.

Инфракрасная пленка для теплого пола

Схема подключения нагреваемого электрического пола через терморегулятор

Подключать нагреваемый электрический пол к кабелю питания необходимо через терморегулятор. Этим достигается экономия затрачиваемого на обогрев помещения электричества.

Как правило, схема подключения проводов изображена на корпусе терморегулятора или в его паспорте. Монтаж терморегулятора можно произвести самостоятельно, не прибегая к услугам сторонних организаций.

К терморегулятору кабель электропитания может быть подведен непосредственно через проводку. Также терморегулятор, а соответственно и сами нагревательные элементы теплого электрического пола могут быть подключены через обычную розетку.

На рисунке ниже приведена принципиальная схема подключения терморегулятора.

Схема подключения терморегулятора — фото

Важно знать, что подключение терморегулятора к сети желательно проводить через отдельный автоматический выключатель.

Один из вариантов схемы подключения приведен на рисунке ниже.

Схема подключения теплого пола

Расчет количества терморегуляторов

Возможно в вашем доме будет несколько помещений, в которых будут монтироваться теплые электрические полы. В этом случае целесообразно предусмотреть монтаж отдельных терморегуляторов и датчиков температуры к каждому контуру отопления. Это позволит избежать дополнительных нагрузок на электросеть. Особенно важно это в том случае, если у обогреваемых помещений имеются разные режимы эксплуатации. Так жилое помещение может обогреваться только во время сна, а ванная – только в период ее использования.

При раздельном монтаже терморегуляторов необходимо предусмотреть монтаж индивидуальных температурных датчиков на каждое обогреваемое помещение.

Схема подключения теплого водяного пола

Способ подключения теплого водяного пола несколько отличается от электрического пола. Рассмотрим способы подключения теплого пола с жидким теплоносителем к системам отопления.

Вы можете подключить свой теплый водяной пол к магистральному отоплению. Однако таким способом нужно пользоваться с известным вниманием. Возможно, большие теплопотери носителя приведут к тому, что на холод начнут жаловаться уже ваши соседи. Безу ущерба для соседей подключать теплый водяной пол в многоквартирных домах можно в помещениях, где стационарная система переходит на обратное течение. Также в этом случае температура воды в системе отопления не будет излишне горячей.

Большим минусом такой схемы подключения водяных теплых полов будет являться невозможность плавной регулировки температуры теплоносителя. Даже если вы смонтируете на входной и выходной участки нагревательного контура задвижки – все равно температура нагрева будет зависеть от нагрева магистральной системы.

Схема подключения нагреваемого водяного пола к индивидуальной системе отопления

Практически лишена недостатков схема подключения обогреваемого водяного пола к индивидуальной системе отопления. Однако, такой метод может быть использован только в частных жилищах.

Ниже приведена принципиальная схема подключения нагреваемого водяного пола.

Схема подключения нагреваемого водяного пола

На схеме представлены следующие элементы конструкции:

  1. Термостатический управляющий клапанный механизм. Сигнал на данную деталь подается от дистанционно установленного датчика температуры. В том случае, если система достигает заданной температуры – он закрывает подачу теплоноситея.
  2. Балансировочное клапанное устройство. Оно предотвращает холостой проход теплоносителя в контурах отопления. В случае отключения подачи теплоносителя он запускает его по малому кругу без котла.
  3. Циркуляционный насос, обеспечивающий дополнительное давление теплоносителя в нагревательных контурах.
  4. Предохранительный термостат. Он размещается на входной трубе теплоносителя и следит за уровнем температуры в системе.
  5. Электрический привод клапанной группы водяного коллектора. Предназначен для управления клапанами нагревательных контуров.
  6. Водяной коллектор системы обогрева пола, распределяющий поток теплоносителя по контурам.
  7. Притворный клапан водяного коллектора (он же байпас), обеспечивает циркуляцию теплоносителя по малому кругу.
  8. Выносной регулятор температуры теплоносителя системы нагреваемого пола Их в системе может быть установлено несколько, из-за чего вы можете индивидуально регулировать температуру в каждом помещении, оснащенном нагреваемыми теплыми полами.

Со схемой подключения нагреваемого пола с жидким теплоносителем вы также можете ознакомиться, посмотрев обучающее видео:

Видео — Схема теплого водяного пола

Еще одним вариантом подключения нагреваемого водяного пола может стать использование гидравлического разделителя. Он представляет собой специализированную емкость, в которой происходит накопление теплоносителя. Обычно такую емкость монтируют в коллекторном шкафу в специальной стенной нише.

Теплый пол с гидравлическим разделителем

Примерная схема такого подключения приведена на рисунке.

Важным моментом в подключении нагреваемого пола с жидким теплоносителем является установка водяного коллектора. К нему выводятся все контуры отопительной системы, при этом температуру и рабочее давление теплоносителя в каждом контуре можно регулировать индивидуально.

Подключение коллектора

 Схема размещения и подключения контуров с жидким теплоносителем

При составлении схемы подключения нагреваемого водяного пола необходимо также просчитывать места расположения отопительных контуров. Очевидно, что они не должны находиться в тех местах, где в помещении будет располагаться стационарная техника.

Существует две основных схема подключения контуров отопления водяного пола: это «змейка» и «улитка» (или «спираль»). В регионах с холодным климатом рекомендуется использовать схему подключения «спираль», так как в этом случае все помещение будет нагреваться достаточно равномерно и поверхность пола не будет испытывать сильных температурных деформаций.

Укладка труб методом — змейкой и улиткой

Подключение нагреваемого пола по комбинированной схеме

Система нагреваемого пола может использоваться как самостоятельная система отопления, так и в совокупности с традиционными отопительными радиаторами. При такой схеме подключения сначала к потоку теплоносителя подключаются отопительные радиаторы, а потом, на обратном ходе теплоноситель проходит через контуры напольного отопления.

Подключение нагреваемого пола по комбинированной схеме

На рисунке сверху представлена комбинированная схема подключения нагреваемого пола:

  1. Насос, обеспечивающий циркуляцию теплоносителя.
  2. Отопительные радиаторы,
  3. Отопительный котел,
  4. Бак с мембранной перегородкой.
  5. Управляющее устройство,
  6. Запорные краны.

stroyvopros.net

Схема теплого пола и его подключение

При установке системы отопления в загородном доме вам не потребуется разрешения на укладку теплого пола.

Эта система ваша и вам решать, куда направить теплоноситель.

Но что вам потребуется, так это схема укладки теплого пола. Вы должны чётко представлять как организовать такое подключение, и лучше всего это будет видно на схеме.

После того как вы спрячете трубы под стяжку, по схеме вы найдёте необходимый узед, если потребуется ремонт или переделка.

Установка смесительного узла

В частном доме водяные теплые полы обычно подключаются оттого же котла, что отопление и горячее водоснабжение. Это означает то, что температура горячей воды и температура воды в системе «теплый пол» будет одинаковой. Если бы это существовало на практике, то ступать по такому полу было бы невозможно горячо. Чтобы этого избежать, необходимы узлы для снижения температуры подачи.

Коллектор подключения системы

На прямой подаче

Установить такие узлы можно на прямой подаче воды. В этом случае в отопительный контур вставляют двухходовые термостаты, а также трехходовые и четырехходовые смесители.

На обратной подаче

Если ставите узел на обратную подачу, то монтируете трехходовые краны.
Смесительный узел для теплого пола своими руками можно поставить или в котельной при обвязке котла или перед коллекторами разводки водяного пола. На обратных коллекторах устанавливаются балансировочные вентили.

Установка байпаса

Для большей безопасности в смесительный узел добавляется байпас с перепускным клапаном. Это необходимо в случае незапланированного увеличения давления. Клапан среагирует и произойдет сброс давления в обратку. Особенно наличие байпаса обязательно для узлов с двухходовыми смесителями. В таких узлах также необходимо наличие встроенного балансировочного вентиля, который регулирует количество охлажденной воды, проходящей через байпас. Сколько воды зашло, столько должно и выйти. Вода смешивается в тройнике и с помощью насоса уходит в коллектор водяного пола.

Если у вас котел с небольшой мощностью, то воду до коллектора можно не смешивать, а установить на каждый отвод коллектора свой балансировочный клапан и термостат. Такие регулировочные узлы позволяют присоединить к одному коллектору несколько отопительных контуров с различным температурным режимом.

Количество насосов в каждом частном деревянном доме определено по-разному. У кого-то один насос перегоняет носитель и в радиаторы отопления и в систему «теплый пол» и для горячего водоснабжения, а кто-то устанавливает по одному насосу для каждого прибора.

Схема для расчета труб

Если делаете отопление пола водяное, то сначала надо нарисовать схему. Для этого лучше взять схему того помещения, где будете устанавливать это отопление и нарисовать схему от руки самому. Сначала должна быть нарисована схема труб в виде «спирали», а там, где она не помещается, выровнять отопление «змейкой». Схема наглядно покажет, какое место выбрать для коллектора теплого пола. Лучше, конечно, его поместить в центре дома. Постепенно комнату за комнатой надо обрисовать своими руками все помещения, которые будете отапливать.

Способ укладки

В маленьких помещениях шаг между трубами будет 100 мм, в больших – 150 мм. При составлении схемы надо учесть, где в деревянном доме будут стоять кухонные гарнитуры, шкафы –купе, проходить лестницы, а также где будет расположены ванна, раковина и унитаз. В этих местах трубы укладывать не надо. А вот на другую мебель внимание обращать не стоит, так как ее обычно передвигают, или делают перестановку. Схема может впоследствии пригодиться вам, если будете ремонтировать водяное отопление пола своими руками.

Укладка

В деревянном доме магистральные трубы для прямой и обратной воды будут находиться в пироге «теплого пола». На черновую стяжку укладывается магистральная труба, которая выходит из котельной к распределителю. Но ее обязательно надо изолировать. Сначала изолируем трубу, затем прикрепляем ее к полу. Сверху укладываем своими руками утеплитель ЭППС, затем гидроизоляционную пленку.

Водяной теплый пол в частном деревянном доме, если вы устанавливаете своими руками, должен укладываться на хорошо подготовленной основе.

Особенности укладки в деревянном доме

Если делаете основание под систему «теплый пол» в деревянном доме по лагам, то в этом случае нужно предусмотреть разборный черновой пол, потому что конденсат будет на нем скапливаться и есть вероятность, что он сгниет через 10-15 лет. А если он будет разборным, то его можно будет поменять. В этом случае предлагается такой вариант укладки . На лаги укладывается черновая доска, которую можно поменять при необходимости, затем утеплитель. На утеплитель обрезная доска, затем гидроизоляционный слой, стяжка, водяной пол, стяжка, покрытие. Но еще надо знать, что по прошествии определенного времени, лаги усохнут и подогнуться.

Под стяжку

Поэтому лучше будет делать утепление под систему водяного пола по грунту. В этом случае на грунт насыпается щебень, затем песчаная подушка, следом заливается бетонная стяжка, утеплитель, гидроизоляция, трубы, стяжка, толщиной 5 см, напольное покрытие. Делая стяжку сверху теплого пола, помните, что она будет сохнуть около месяца. И за стяжкой надо ухаживать, поливать первые две недели. Очень важно, чтобы она не потрескалась.

Настильный

Водяной теплый пол можно уложить в частном и без стяжки. Вместо стяжки на трубы системы применяется настильный вариант. В этом случае используются алюминиевые пластины. Эти пластины вставлены в пластиковые плиты. Плиты укладываются на трубы водяного пола. Прямо на эти пластиковые плиты можно стелить любое напольное покрытие. Таким полом можно пользоваться сразу.

Укладка водяных стен

Теплые стены

Когда еще основная часть населения проживала в деревянных домах, то для обогрева дома использовался такой прием: рядом со стеной устанавливался бак с горячей водой, этим обогревались стены. Сейчас эта идея активно используется. По принципу укладки пола делаются еще теплые стены тоже водяные. Трубы укладываются своими руками по стенам змейкой, хорошо крепятся к стене и закрываются штукатуркой или керамической плиткой. Такие стены можно использовать, например, в ванной комнате.

domogreev.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
