Парник своими руками из дерева под пленку: личный опыт

Как только растаял снег, а земля на огороде немного подсохла, взялся за новое сооружение для выращивания помидор.

Были сомнения: купить заводскую теплицу из поликарбоната или делать на основе опыта проверенную конструкцию. Выбрал второй вариант. В нашей местности поликарбонат даже при регулярном проветривании создает слишком высокую температуру в жару: помидоры спекаются.

Поэтому решил строить парник своими руками из дерева под пленку и поделиться своим очередным опытом с посетителями сайта.


Содержание статьи

Самые простые требования к парнику

Дачными делами занимаюсь уже четверть века. Все это время пришлось проводить всевозможные эксперименты по выращиванию овощей, создавать различные укрытия для них.

Основные требования к защитным сооружениям растений на даче:

  • дешевая конструкция, на которую не особо позарятся вандалы;
  • оптимальные условия для выращивания овощей;
  • простота изготовления;
  • доступные материалы для сооружения;
  • не сложный уход за парником;
  • удобная работа с растениями.

Вопрос долговечности сооружения тоже важен, но мои конструкции пока больше шести лет не прослужили. Делаю их из самых доступных материалов: дерева и пленки, а тут много особенностей.

Первые парники я собирал из жердей, привозя их из леса. Они доставались практически бесплатно, но заготовка и транспортировка отнимают время.

Затем стал применять более простой способ: собирать деревянную конструкцию из отходов пиломатериалов.

В поселке работает пилорама, владелец которой избавляется от некондиционных обрезков, продавая их населению на дрова. Это обыкновенные доски горбыли и бруски неполного профиля, которые отлично походят для строительства деревянного каркаса.

Из них на самодельной циркулярке получаются хорошие рейки для парника и крепления пленки.

На этой же пилораме заказал 4 шестиметровых бруска 5х5 см и 8 трехметровых. Продали их не дорого. Привезли бесплатно.

Развенчиваю 4 мифа про парник из пленки

Широко налаженное производство заводских моделей разных конструкций и полиэтиленовых пленок связано с их потребностью, хотя нуждается в проведении массовой рекламной компании.

С целью увеличения продаж созданы мифы и приводятся реальные факты о различных материалах и технологиях. Наша задача, как потребителя, достоверно разобраться в этой информации.

Миф №1: пленка служит один-два сезона

Такое мнение реально, но оно построено на двух принципах:

  1. Полиэтилен действительно разрушается солнечным светом и ветровыми нагрузками: его срок эксплуатации ограничен.
  2. Способ крепления пленки влияет на срок ее эксплуатации.
Какую пленку следует покупать

Продажа предлагает широкий ассортимент полиэтиленовых пленок для парников. Среди них действительно можно встретить те, которые прослужат один сезон, а то и меньше.

Так выглядит парник моего западного соседа весной после двух сезонов эксплуатации.

В продаже имеется широкий выбор пленок из полиэтилена или поливинилхлорида. Они могут быть:

  • простого состава;
  • армированные;
  • со светостабилизирующими, антистатическими, термостабилизирующими добавками и другими улучшающими присадками;
  • различной толщины.

Я покупаю полиэтиленовую пленку, но обращаю внимание на толщину. Она должна быть 200 микрон. Производитель — завод Полимир.

Ее цвет зависит от добавленных красителей. В холодном климате рекомендуют использовать оранжевые оттенки. Они способствуют нагреву парника от солнечных лучей, но срок их службы меньше. Мой выбор — обыкновенные прозрачные сорта без красителей.

Во время второго сезона эксплуатации старого парника прошел крупный град. Он пробил не только пленку на теплицах, но и рубероид у соседа на крыше сарая.

Эти отверстия я ничем не заделывал. Они остались, не расширяются со временем, хотя почернели за 4 года, все продолжает нормально работать.

Как правильно крепить пленку

Основную механическую нагрузку создает ветер. Парусность сооружения огромная. Если делать обрешетку сторон большими размерами, то воздушное давление будет высоким, а усилие на разрыв увеличится.

За счет этого пленка станет постоянно подвергаться значительным растягивающим нагрузкам при порыве ветра, как на парнике неудачной конструкции.

На следующей фотографии показываю парник моего северного соседа. Его длина 6,4 метра, ширина — 2,5. А вот высота для меня маловата — 1,7 м по центру. Как только вошел внутрь, сразу пришлось сгибаться.

На этой конструкции длина обрешетки составляет порядка 50 см. Парник стоит уже четвертый сезон.

Миф №2: древесина быстро гниет в парнике

С одной стороны, это правильно. Влажная среда, повышенная температура и почва делают свою работу.

Так выглядят деревянные столбики в моем старом парнике, которые были зарыты землей несколько сезонов. Я не обращал на это внимания при уходе за овощами и зимой, считая, что они стоят на кирпичах. Обнаружил весной, когда конструкция немного покосилась.

Продлить срок службы древесины можно ее защитой. Достаточно обработать ее антисептиками или пропитать минеральным маслом, например, отработкой любого двигателя внутреннего сгорания.

Важен слой гидроизоляции от земли, для которого можно вырезать пластины из обычных ПЭТ бутылок.

Однако вся остальная древесина на сооружении остается здоровой, целой даже под пленкой.

Миф №3: под сооружение необходимо возводить фундамент

Конечно же он не помешает. Но правильно созданный фундамент должен располагаться ниже глубины промерзания почвы зимой. Только в этом случае парник не станет двигаться от морозов и останется стабильным при таянии грунта.

Такие фундаменты нужны для стационарных стеклянных сооружений, обладающих повышенным весом. Стекло довольно хрупкое, оно не выдерживает нагрузки на изгиб или перекосы, требует надежной фиксации.

Легкие конструкции из деревянных реек и пленки не имеет особого смысла так устанавливать. Зимнее движение почвы не наносит им вреда, а немного подвинувшийся парник не сложно подправить весной.

Я использую для установки обыкновенные силикатные кирпичи, как и мой северный сосед по даче. Вот так выглядит его теплица изнутри весной.

Кирпичи под столбиками заменяют фундамент.

Миф №4: парник необходимо устанавливать строго в плоскости горизонта

Это идеальный вариант, но мы живем в реальном мире. У меня весь участок находится на склоне. Причем уклон идет с севера на юг.

Не вижу смысла в том, чтобы тратить силы на горизонтирование участка даже под парник. Он хорошо стоит и под наклоном уже шесть сезонов. Послужит и этим летом даже с учетом того, что по моему недосмотру древесина в некоторых местах контактировала с землей: подгнила, перекосилась.

Как выбрать оптимальную и простейшую конструкцию


Высота сооружения

Она должна выбираться с учетом роста огородника. Работать в согнутом положении тяжело, а в пожилом возрасте еще и опасно.

При моем росте 180 см в месте прохода обеспечена высота 2 метра.

Ширина

Здесь надо хорошо продумать расположение грядок для выращивание овощей, а также размер проходов между ними. Моя старая конструкция сделана шириной 2,1 м, что не очень удобно для работы.

Особенно это сказывается с середины сезона, когда помидоры разрастаются: приходится их излишне обрезать, подвязывать. Все это ненадолго избавляет от необходимости лавировать между ними, продвигаясь с особой осторожностью.

В новом парнике с учетом допущенных ранее ошибок ширина выбрана 2,4 метра. Расположение грядок и прохода оставлено прежнее.

Длина сооружения

Здесь каждый хозяин может выбирать свой размер, исходя из потребности выращивания овощей и рационального планирования расхода пленки.

Мой размер — 5,2 м.

Как спланировать деревянную конструкцию под расход пленки

Я исхожу из того, что пленку продают свернутым рукавом 1,5 метра, который требуется разрезать вдоль. Ширина полотна получается 3м.

Сразу оговорюсь, что продажа предлагает также шестиметровые по ширине рукава. Люди пользуются ими, но я рассматриваю обычный вариант. Его можно разместить двумя способами:

  1. вдоль оси всего сооружения;
  2. или поперек.
Схема северного соседа

Его парник имеет максимальную длину, которую можно создать из цельного бруса 5х5 см, продаваемого на пилораме. Он располагает пленку по оси сооружения прямо на крыше. С учетом наклона скатов и общей ширины 2,5 м трехметровая пленка размещается без излишков.

Вторую часть пленки он использует на боковые стороны. Разрезает ее дополнительно по 1,5 м и прибивает к стенкам. Она расходуется на:

  • высоту боковин 1,2 метра;
  • припуск на крепление сверху;
  • запас для закапывания нижней части в землю.

Торцевые стороны сооружения для двери и форточки закрываются отдельными кусками.

Схема поперечного расположения пленки

Это мой вариант. С учетом выбранной высоты боковых сторон 1,5 м и расположения конькового бруса на расстоянии 2 м от земли при ширине парника 2,4 на поперечную полосу идет чуть меньше 6 метров

Останавливаюсь на этом размере, креплю пленку поперечно двумя полосами. Но их ничем не скрепляю. Хотя встречал людей, которые сшивают их нитками на машинке или спаивают различными способами. Считаю такие соединения ненадежными.

Просто накладываю на крыше одну полосу на другую, создав общий участок порядка 20 см. Небольшой оставшийся запас использую для закрытия стыков с торцев.

Стенки с дверью и форточкой закрываю отдельно.

Поскольку каждый парник создается под конкретные условия выращивания овощей, то на

стадии проекта его конструкция должна быть тщательно продумана и рассчитана. Только в этом случае она будет возведена быстро и экономно.

Парник своими руками из дерева под пленку: моя технология возведения


Необходимые инструменты

Потребуется самый простой плотницкий набор:

Я также подготовил дрель и длинные шурупы-саморезы для скрепления толстых брусков. Однако этот инструмент меня подвел из-за мягкой стали бит, купленных в Китае. Они очень быстро стерлись от приложенных нагрузок: пришлось использовать гвозди.

Очередность работ:

  1. Изготавливаю боковые стороны строго по задуманным размерам.
  2. Выставляю их на удалении ширины под кирпичи, временно зафиксировав дополнительными рейками.
  3. Сбиваю нижний прямоугольник каркаса с креплением его углов укосами.
  4. Монтирую дверную коробку, форточку и столбы средних опор.
  5. Устанавливаю коньковый брус.
  6. Сбиваю обрешётку крыши.
  7. Подправляю общую геометрию парника и облагораживаю места прилегания пленки.
  8. Накрываю и креплю пленку.

Монтаж боковин

На одну сторону израсходовано три столбика равной высоты 1,5 м, а также два бруса сечением 5х5 см длиной 5,2 м. Поперечины обрешетки выполнены из обрезков материалов. Они обеспечивают расстояние крепления пленки 50 см.

Причем нижний брус у меня срощен врезкой на среднем столбике из двух частей. Он везде приподнят над уровнем земли: это защита от его загнивания.

Выдерживанием одинаковых размеров для всех столбиков и брусов создается база идеальной геометрии для конструкции парника.

Установка на местности

На запланированном участке разложил кирпичи под столбики и вбил колы в грунт, чтобы прислонить к ним боковины. Затем все столбики временно скрепил дополнительными поперечинами строго одного размера — 2,4 м (будущая ширина парника).

Закрепил конструкцию боковыми укосами к земле.

Благодаря одинаковым размерам деталей, формирующих прямоугольники всех сторон, заложена база для создания четкой геометрии. Но она еще не выдержана: имеется много перекосов.

Регулировка высоты установки каждого столбика

Для этого необходимо выставить все кирпичи в одной плоскости, подкапывая или подсыпая под них землю. Помним про трамбовку.

Когда участок расположен горизонтально, то выполнять это немного проще. Мне же приходилось после каждой регулировки кирпича отходить на небольшое расстояние и на глаз оценивать результат работы.

Обеспечение прямых углов конструкции

Временно установленные поперечные планки сохраняют размер. Вместе с ними врезаю и креплю те, которые будут работать стационарно. После проверки геометрии конструкции времянку снимаю.

Задача превращения подвижного параллелограмма в прямоугольник решается вставкой укосов, образующих жесткую фиксацию углов по 90 градусов. Просто прибиваю рейки в каждом четырехугольнике по горизонтали и вертикали, оценивая положение создаваемого сооружения.

Монтаж средней части

На подготовленной прямоугольной коробке собираю среднюю часть, крепящую дверь, форточку по торцам и крышу. Использую шесть столбов одинаковой высоты.

В этот раз работа упростилась благодаря установке готового дверного проема, которым использовал раму отслужившего дивана. Я ее просто поставил вертикально на плоский шифер, скрепил брусками со смонтированной коробкой.

Затем установил столбы заднего торца и средние. На них закрепил поперечины и положил сверху два продольных бруса.

Крепление конькового бруса выполнил на дополнительной подкладке.

На него с опорой на промежуточный брус прибил рейки обрешетки крыши.

По всему периметру между рейками обрешетки на одной высоте прибил гвоздями планки, сделал рубанком фаску, обработал края стыков. Это обеспечивает лучшее прилегание пленки для ее сохранения.

Работы с пленкой

С учетом созданной конструкции разместил пленочные полосы поперек оси парника и закрепил их гвоздями через рейки. На торцы сооружения пошли дополнительные куски.

Изготовил дверь в виде рамы из досок, закрыл пленкой, повесил на завесы.

Нижний край пленки закрыл землей.

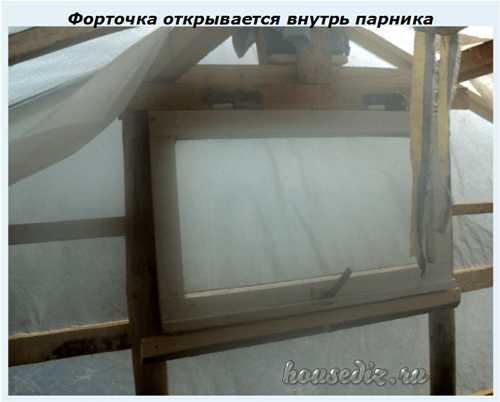

Форточку установил так, чтобы она открывалась внутрь сооружения и не мешала ухаживать за овощами.

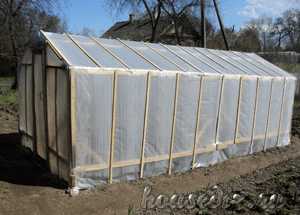

За несколько дней работы у меня появился парник, который полностью готов к выращиванию помидор. Если эту работу выполнять с помощником, то можно легко уложиться в выходные. Сезон начинается буквально через неделю.

Советую посмотреть видеоролик владельца Зеленая планета «Как сделать теплицу меньше чем за 20 долларов». В нем вы найдете дополнительные идеи, которые тоже можете реализовать на своем приусадебном хозяйстве.

Жду ваших комментариев по теме как можно построить парник своими руками из дерева под пленку.

Полезные товары

housediz.ru

Как построить теплицу своими руками из дерева

Если вы думаете, что теплица своими руками из дерева – это пережиток прошлого, и будущее целиком и полностью принадлежим «универсальным» металлическим лего-конструкциям – то ошибаетесь. Как живой и абсолютно экологичный материал, дерево никогда не выйдет из моды, и пусть оно наиболее не защищено от влаги, жары и времени, из него получаются замечательные конструкции! Ярким тому примером служат крепкие финские конструкции из клееной сосны – их каркасы просто-напросто перед использованием пропитывают антисептиком и хорошо высушивают. И стоят такие парники более 20 лет! Вот что значит технология и правильный подход – о чем мы вам в этой статье и расскажем.

В чем могут преимущество деревянных каркасов?

Вот какие преимущества есть у древесины как материала для строительства каркаса:

  • Дешевизна. Согласитесь, раздобыть качественные бруски не так-то и сложно.
  • Простота. Работать с таким материалом может даже человек, весьма далекий от строительства.
  • Возможность легкой замены. Поломалась или подгнила деталь? Вы легко замените ее на другую.
  • Легкость крепления любого материала, будь то стекло или поликарбонат.
  • Абсолютная экологичность – дерево к тому же еще и «дышащий» материал.
  • Простота сборки и разбора каркаса.
  • Небольшой вес, и, в то же время, устойчивость.
  • Внутреннее устройство: в таком сооружении можно без проблем крепить полки и специальные приспособления, устанавливать автоматику и все остальное. Попробуйте то же провернуть в промышленной модели с ее строго фиксированной шириной, высотой и изогнутыми дугами – это не так просто, как кажется на первый взгляд!
  • Нетребовательность в уходе.
  • Возможность построить сооружение той высоты, ширины и конструкции, какой только ваша душа пожелает.

И, наконец, парники достаточно эстетичны и отлично вписываются в окружающий ландшафтный дизайн – это вам не арочные железные туннели массового производства.

Как построить действительно долговечную конструкцию?

Главное правило долговечности и прочности – это правильная подготовка самой древесины к использованию. А поэтому, где бы вы ни раздобыли бруски и как хорошо бы они не выглядели, обязательно предварительно очистите их щеткой от грязи и песка, промойте и дайте посохнуть достаточно времени. После этого зачистите наждачной бумагой со средней зернистостью или же каким-нибудь влажным абразивом.

Главное, следите за тем, чтобы покрашенная теплица, сделанная из дерева не покрывалась трещинами – если такие появились, тут же их закрасьте, иначе материал начнет моментально впитывать влагу и гнить изнутри. То же самое касается пузырьков на краске – очистите в таком месте слой и снова загрунтуйте поверхность. Если же из-за какого-то механического повреждения часть каркаса оголилась полностью, тогда используйте для ее обработки алюминиевую грунтовку: нанесите первый слой краски и через некоторое время – еще два слоя. Обратите также внимание, из какой именно древесины вы строите парник – если это мягкие породы, то красить ее нужно будет два раза в год.

Также антисептик значительно продлевает жизнь сооружению – он защищает его от разрушающего влияния влаги.

Готовы? Присмотрите для себя какой-нибудь чертёж среди предложенных – и в путь!

Проект №1

Проект №2

Проект №3

5 самых популярных моделей деревянных теплиц

Перед тем, как построить свою конструкцию, закупите качественный материал, все необходимые инструменты, и внимательно рассмотрите, каким будет каркас. Все современные чертежи лучших деревянных сооружений просты и доступны, и не намного сложнее по своей сути, чем детское Лего. И уж поверьте, что построить такую теплицу намного легче, чем собрать какую-нибудь сборную по толстому тому криво переведенной инструкции.

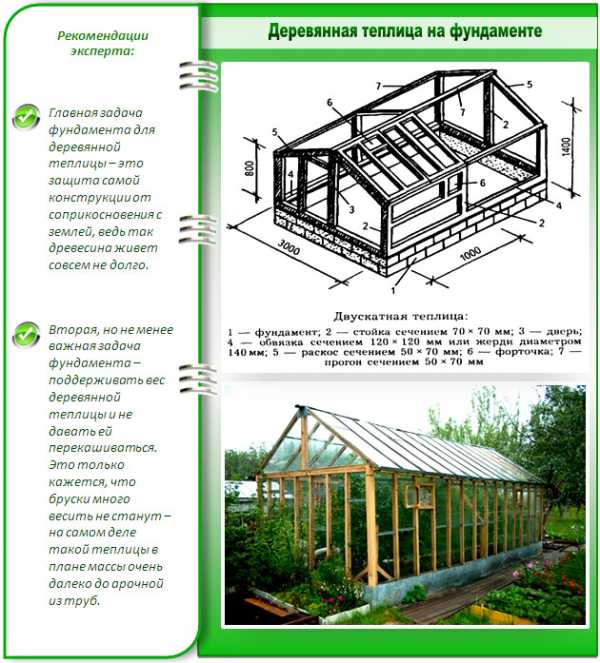

Вариант 1. Небольшая стандартная конструкция

Размеры – 6х4 м. Покрытие – поликарбонат, фундамент – любой. Итак, вот пошагово сам процесс строительства:

  • Шаг 1. Строим фундамент. Для этого пробурите грунт примерно на 60 см – до ПГС (обычно сначала идет плодородный слой, потом песок и только потом плотные слоя). Заливам столбики через предварительно вставленные шпильки.
  • Шаг 2. На столбиках собираем обвязку из бруса лиственницы размерами 100х100. Саму обвязку притягиваем гайкой с шайбой к столбам.
  • Шаг 3. Возводим каркас и обтягиваем его пленкой – вот и все!

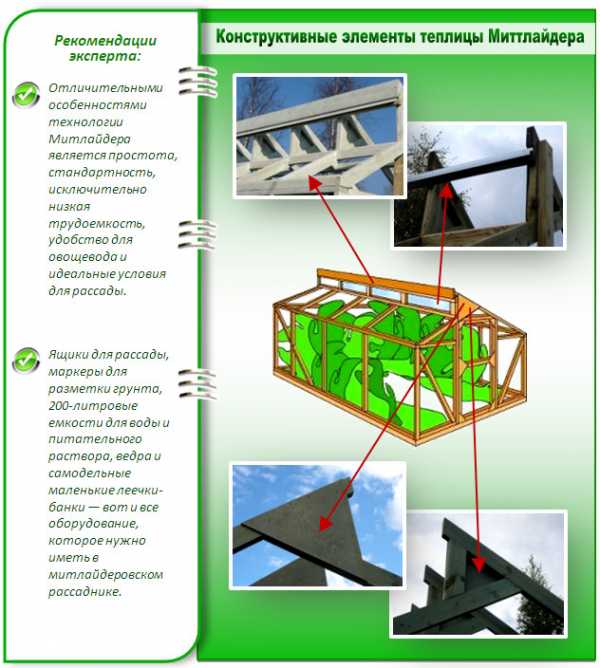

Вариант 2. Деревянная теплица по Миттлайдеру

Конструкция, которую вы видите на фото, имеет такие размеры: 4 м в ширину, 8,40 м в длину, и высота в коньке чуть более 3-х метров. Согласно знаменитой технологии Миттлайдера, по которой она строилась, у нее два разновысоких ската и несколько форточек под самым коньком.

Для конструкции были использованы доски 50х100. Итак, а теперь сама постройка:

  • Шаг 1. Строим фундамент. Для этого парника  – монолитную ленту 20х35 см с арматурой 4х8 мм. Снаружи пропитываем Пенетроном для того, чтобы он впоследствии не крошился, а с целью эстетики можете обложить его натуральным камнем.
  • Шаг 2. Устанавливаем каркас и пропитываем Сенеж-Био. Стойки должны получиться с шагом 72 см.
  • Шаг 3. Организовываем форточки в верхней части конструкции – как на чертеже. В этой конструкции их будет четыре, площадь каждой – 16 м2. По возможности ставим автоматику для их открытия.
  • Шаг 4. Крепим поликарбонат – обязательно без щелей.
  • Шаг 5. Занимаемся поливом – заводим водопровод, ставим большую емкость и разводим трубы на три грядки под капельный полив.

На такую теплицу у вас уйдет в плане строительного материала примерно 2 куба досок 50х100. А на сколачивание дверей и форточек уйдут еще штучные бруски по 30х50 и 50х70 – вот и все расходы!

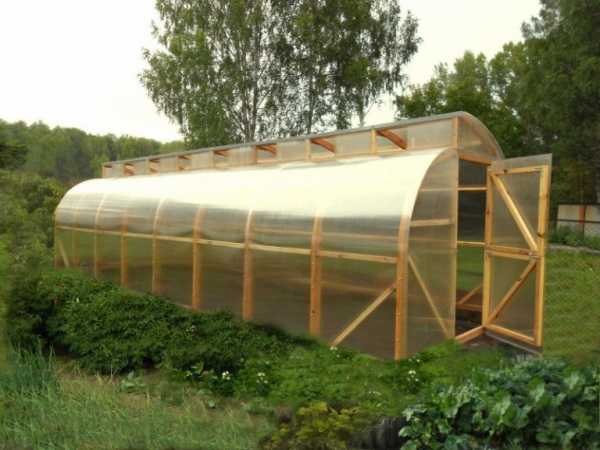

Вариант 3. Деревянный парник под поликарбонат

В этой конструкции каркас строится из бруска 45х45 мм. Длина – 8 метров, ширина – 2,7 м. В ней можно установить целых две двери и восемь форточек. Между стойками делайте расстояние не больше метра, и каждая ферма должна опираться сразу не две стойки – за исключением центральной.

Порядок работ:

  • Шаг 1. Основанием обвязки служит металлический уголок 45х45 или же 50х50 мм. Сделайте с помощью болгарки надрез вдоль полки на 12 см, отогните под прямым углом и получите то основание, на которое и закрепите обвязку.
  • Шаг 2. Покрасьте уголок два раза антикоррозийной краской.
  • Шаг 3. Забейте в землю, проверьте все по уровню и закрепите бруски обвязки на саморезы, состыковывая их при этом в полдрева.
  • Шаг 4. Все стыки усильте металлической пластиной.
  • Шаг 5. Нижнюю обвязку по периметру зашейте оцинковкой и заглубите в землю.
  • Шаг 6. Поликарбонат на крыше закрепите саморезами с резиновой шайбой, а все остальное – с пресс-шайбой.
  • Шаг 7. Торцы поликарбоната закройте уголком из пластика – на углах теплицы. Сами листы кладите внахлест, обрабатывая их по краям силиконовым герметиком.
  • Шаг 8. Нижнюю обвязку обрабатываем в два слоя антисептиком и красим.

Подробное видео для этого варианта:

Вариант 4. Конструкция под пленку

В качестве покрытия берите пленку «Светлица». Порядок работ:

  • Шаг 1. Делаем фундамент. Так как конструкция будет не тяжелой, сварите обычные небольшие самодельные сваи – такие, как вы видите на фото. Сделать их можно из уголков 50х50 мм, длина у них – 900 мм, покройте их грунтовкой в два слоя и забейте в землю.
  • Шаг 2. Выровняйте сваи по лазеру и переходите к сборке основания.
  • Шаг 3. Теперь устанавливайте стропильные конструкции – возьмите фанеру ФК 8 мм, соедините с ПВА D4 и саморезами 4х45.
  • Шаг 4. Поставьте бортики для грядок – для этого хорошо использовать шифер 10 мм. А возле него со стороны улицы кладем пенопласт.
  • Шаг 5. Теперь красим каркас. Только помните, что доски еще до начала строительства нужно обработать невымываемым антисептиком Неомидом. А красить лучше Пинотектом – два слоя базы, а потом еще два – поверхностных.
  • Шаг 6. Собираем рамки для форточек и дверей.
  • Шаг 7. Обтягиваем всю конструкцию пленкой «Светлица».
  • Шаг 8. В самой теплице натягиваем тросы для подвязки растений.
  • Шаг 9. Устанавливаем системы полива и автопроветривания.

В таком парнике, если он стоит в достаточно холодной местности, можно натянуть внутри еще и вторую пленку, прикрепив ее к каркасу степлером. Пусть даже самую дешевую – зато эффект порадует, поверьте.

Статья в тему: Делаем правильную теплицу под последующее обтягивание пленкой

Вариант 5. Переносная теплица на фундаментных блоках

Одно из главных преимуществ деревянной конструкции, как вы знаете, — это возможность ее разбирать и даже переносить ввиду легкости веса. Возможно, и у вас именно такой участок, где подобная необходимость в будущем не исключена. Но это не значит, что вам полностью придется отказаться от какого-либо фундамента – ввиду необходимости бетонирования – вы просто продумайте такой, какой можно будет все-таки разобрать. Как, например, у варианта, основой которого служат 2 бруса по 150х150 мм:

  • Шаг 1. Копаем ров до песка, сантиметров на 60, насыпаем туда ПГС, хорошо трамбуем и укладываем бетонные блоки по три на каждую сторону.
  • Шаг 2. Брус обрабатываем невымываемым антисептиком Неомид и после высыхания обмазываем нижнюю и наружную стороны битумом. Со всех сторон не надо – ведь от солнца битум может нагреваться и давать неприятный запах, а он в сооружении не нужен.
  • Шаг 3. Ставим каркас и обрабатываем его все тем же антисептиком.
  • Шаг 4. По углам парника крепим метровые раскосы.
  • Шаг 5. Готовим шаблонную стропилину, по которой будет делать все остальные.
  • Шаг 6. Напиливаем стойки и устанавливаем их.
  • Шаг 7. После окончания строительства крыши красим торцы еще и краской.
  • Шаг 8. Покрываем конструкцию поликарбонатом 4-8 мм.
  • Шаг 9. Внутри теплицы для особого тепла можете применить ЭППС, а по наружной стороне поставьте цементные блоки под камень. Будет и тепло, и эстетично.

И, если вы думаете, что из дерева строятся исключительно «домики», то ошибаетесь – из этого материала получаются шикарные арочные красавицы, диковинные «пирамиды» и потрясающие геодезические купола!

Оцените статью: Поделитесь с друзьями!

vasha-teplitsa.ru

чертежи, фото, этапы работы, видео

Перед тем как построить теплицу своими руками из дерева просматривается фото подобных строений, изучается схема. Чтобы сделать своими руками чертежи теплицы, потребуется миллиметровая бумага.

Подготовительный этап

Брус, используемый для возведения постройки, предварительно обрабатывается антисептиком. Подобная технология продлит срок эксплуатации деревянного парника на 5-7 лет. Для изготовления каркаса постройки рекомендуется использовать промышленные сорта дерева.

Особое внимание уделяется качеству материала (наличие дефектов, технические характеристики). Каркас из дерева обладает следующими преимуществами:

  • низкая цена;
  • простая сборка;
  • быстрая замена сломанного бруса;
  • легкая фиксация;
  • экологичность;
  • возможность крепления стекла, поликарбоната, пленки и прочего материала;
  • незначительный вес;
  • внутреннее пространство;
  • дерево не требует специального ухода;
  • возможность возведения теплицы из дерева своими руками любого размера;
  • эстетичность.

Для проведения строительных работ потребуется арматура, штыковая лопата, гидроизоляционный материал, дерево, рулетка, болгарка, уровень, сыпучие строительные материалы. Перед тем как сделать деревянный каркас, необходимо обустроить ленточный фундамент.

Глубина основания должна находиться в пределах 40-60 см, а высота над уровнем почвы — 30 см. Фундамент требует армирования и гидроизоляции. Подобные технологии строительства защищают деревянную теплицу своими руками от влаги. Следующий этап заключается в монтаже каркаса на основание. Для фиксации деревянной конструкции используется:

  • несущий брус и металлический уголок, предварительно залитый в основание;
  • анкерные болты.

Прежде чем установить несущий брус, потребуется его обработать антисептиком или краской.

Дополнительные работы

Затем производятся замерные работы, крепится каркас теплицы по периметру основания. При этом рекомендуется осмотреть фундамент на наличие трещин. Следующий этап — сборка каркаса теплицы из дерева. Для этого потребуется дрель и расходные материалы (бруски, анкерные болты). Форточка, лаги потолка и рама конструкции крепятся хомутами либо саморезами.

Чтобы накрыть теплицу своими руками, потребуется купить стекло, пленку либо поликарбонат. В первом случае применяется обычное оконное стекло, для резки которого потребуется стеклорез. Стекло монтируется на каркас снизу вверх. Для этого используются штапики либо упоры. Швы прокладываются герметиком либо силиконом (для обеспечения полной герметичности конструкции и исключения сквозняков).

Если используется рулонный материал, тогда пленку накрывают последовательно. Аналогичная технология используется при фиксации к раме. Специалисты советуют сразу накрывать угол ската теплицы козырьком. Не рекомендуется проводить подобную работу с помощью пленки.

Теплица из поликарбоната своими руками изготавливается с помощью профиля и специальных планок. Некоторые крепежные элементы могут входить в комплект с термопластом. Если крепление поликарбоната завершено, тогда потребуется подготовить парник к эксплуатации. Для этого необходимо обустроить систему обогрева и освещения, подвести воду, сделать вентиляцию. Теплицы из поликарбоната предназначены для выращивания помидоров, огурцов и прочих сельскохозяйственных культур.

Чертежи теплиц из дерева

Теплица своими руками из дерева (видео)

Переносная модель

Можно сделать своими руками деревянные переносные теплицы. К плюсам таких моделей специалисты относят возможность быстрой разборки, переноски либо транспортировки на различные расстояния. При этом не учитывается вид покрытия (теплицы из поликарбоната, стекла или пленки).

Предварительно необходимо подобрать место для будущего строения. Фундамент мобильной конструкции изготавливается из 2 брусьев сечением в 150х150 мм. Затем потребуется выкопать ров (до появления песка) глубиной в 60 см. В траншею засыпается песчано-гравийная смесь. Материал утрамбовывается. Укладываются бетонные блоки (по 3 на 1 сторону).

Следующий этап — обработка бруса специальным составом «Неомид». Если антисептик подсох, тогда нижняя и наружная сторона обрабатывается битумом. Не рекомендуется обмазывать битумом все стороны бруса. В противном случае битум нагреется, в теплице появится неприятный запах.

Следующий этап — монтаж и обработка каркаса антисептиком. Затем по углам парника крепятся раскосы (1 м). Изготавливаются стропила и стойки. Последние элементы легко устанавливаются своими руками. Для обустройства крыши потребуется посторонняя помощь (с учетом размеров конструкции). Если крыша установлена, тогда потребуется покрасить торцы краской.

Следующий этап — крепление поликарбоната, пленки либо стекла. Мобильную теплицу специалисты советуют покрыть термопластом (толщина 4-8 мм). Для обеспечения тепла внутри постройки применяется ЭППС — экструдированный пенополистирол, а снаружи устанавливаются цементные блоки под камень.

Переносной парник не требует для себя специального ухода.

При необходимости внутри постройки устанавливается буржуйка, проводится вода (для полива сельскохозяйственных культур), монтируется освещение. Демонтаж переносной теплицы производится в обратном порядке.

Галерея: теплица своими руками из дерева (15 фото)



Оцените статью:

Поделитесь с друзьями!

teplichniku.ru

Деревянная теплица под пленку своими руками

Принципиально! все древесные элементы теплицы необходимо кропотливо острогать, обработать дезинфицирующим составом во избежание тления и возникновения насекомых. Перед сборкой каркаса их можно пропитать олифой, чтоб они прекрасно выглядели. В эталоне, готовую древесную конструкцию лучше выкрасить.


Крепления для плёнки на теплице своими руками. Урожайные грядки.



Один из основных вопросов, которым задаются огородники, – где конкретно расположить теплицу. Сбалансированный вариант это незатененное место, которое находится на достаточном расстоянии от дачных строений и огромных деревьев. Другими словами, нельзя допустить, чтоб на конструкцию тень падала даже в течение одного-единственного часа в денек, т. к. это плохо повлияет на урожайность овощей.


Крепим плёнку теплицы без гвоздей


Отзывы:

алексей завитаев пишет: у меня теплица двух скатная ( металлическая) но край крыши плавно закругленный .как думаете если с самого низа привязывать шнуры будут они работать

Лёня ЗАМЕТКИ АГРОНОМА пишет: где ветра, такой метод не прокатит. у меня такую конструкцию за дня три порвала бы

Александр Дудко пишет: Вместо веревки можно использовать оцинкованную проволоку.Я так делаю и не нужно менять!

AgroTv belarusi пишет: заходите на мой канал

ильнур Абдрахманов пишет: а почему веревки на обрешетку не клеете?


Если вы решили построить деревянную теплицу на своем участке своими руками, сначала следует выбрать место для ее размещения. Для этого идеально подойдет открытый участок земли, где в течение светового дня отсутствует тень от деревьев или надворных построек. Если все солнечные места на участке заняты грядками или другими постройками, можно соорудить пристенную теплицу из дерева, которая пристраивается к южной части любой постройки и из-за этого в протяжении всего дня находится на солнце. Площадь напрямую находится в зависимости от размера приусадебного участка и вида культур, запланированных для выращивания.

1 — 2 миллиметровая сталь на замазке; 2 — стекло: 3 — рама двери, Г — образный профиль 40 х 4 мм.; 4 — врезной замок, оконная завертка и т.д.; 5 — стекло на замазке; 6 — пластмассовый профиль; 7 — стекло; 8 — листовая сталь; 9 — болт с потайной головкой М 6 x 10; 10 — углы скрепляются оконными угольниками; 11 — петля или шарнир


Самодельная теплица из деревянных брусков и пленки своими руками Идеи для дачи 2015


Отзывы:

ЕнотСкайуокер 123 пишет: Привет

ronfer ronfer пишет: Здорово, но очень коротко. Как в эксплуатации спустя время?

ЕнотСкайуокер 123 пишет: Привет

ronfer ronfer пишет: Здорово, но очень коротко. Как в эксплуатации спустя время?


Шаг1: Крепление несущего бруса к фундаменту До того как к фундаменту будут прикреплены толстые бруски в качестве основы под каркас, мы рекомендуем положить под будущую теплицу мелкоячеистую сетку рабицу для защиты от кротов и прочих грызунов. Маленькая мышка может наделать большой переполох и здорово напугать своим внезапным появлением. Несколько слов о несущем брусе – он должен быть немного шире, чем тот, из которого будет изготавливаться сам каркас. Его тоже необходимо предварительно обработать антисептическими составами. Крепление его к фундаменту выполняется при помощи металлических уголков (их устанавливают на этапе заливки), анкерных болтов, арматуры.

Шаг 2: Изготовление стены После того как деревянная основа прикреплена к фундаменту, переходим к сборке каркаса и начинаем ее с составления стены. Это довольно трудоемкий процесс. в особенности, для тех, кто занимается этим впервые. Все же, если материал качественный, а замеры выполнены точно, монтаж оказывается несложным.

На рисунке перед вами схема внутренней стены в сборе (размеры 5,4 х 1,5 м). Видите ли, для удобства сборки были выбраны пазы. С ними не только лишь удобнее, да и безопаснее, т. к. они повышают устойчивость готового каркаса к ветровым нагрузкам. Для крепления стен к другим элементам каркаса (стропилам, форточкам, лагам потолка) потребуются саморезы, металлический профиль, уголок, хомуты. Количество стен с указанными выше параметрами – две.

Шаг 3: Устройство системы стропил При изготовлении стропильной системы не обойтись без пазов. Причем, их понадобится больше, чем для стен. Все же, следует постараться выполнить их все, чтобы плоскость крыши получилась ровной, а ветровая нагрузка на пленочное покрытие была наименьшей.


Деревянный парник своими руками



bevelavita.ru

последовательность действий, чертежи (фото и видео)

Теплицу на даче можно изготовить из различных материалов. Выбор будет зависеть от личных предпочтений хозяина участка и количества свободных денежных средств. С помощью дерева можно изготовить подобную конструкцию быстро и без больших финансовых затрат.

Устройство теплицы.

Деревянный брус является надежным материалом, который можно приобрести практически в любом большом строительном супермаркете. По долговечности бруски немного отличаются от металла, но если их обработать специальной пропиткой, то получится продлить возможный период их службы. Деревянные теплицы могут служить примерно 5-7 лет, а в некоторых случаях еще дольше. Все будет зависеть от климата местности, где устанавливается конструкция.

Для строительства теплицы не обязательно приобретать дерево дорогих пород, так как оно будет служить не намного дольше. Рекомендуется выбирать промышленные сорта дерева. В процессе выбора следует обращать внимание на качество материала, технические параметры и количество дефектов. Для изготовления теплицы лучше всего использовать брус без сучков, который тщательно просушен.

Фундамент для деревянной теплицы

Основание под парник должно быть надежным и устойчивым. Лучше всего изготовить ленточный или кирпичный фундамент. Подобные конструкции имеют все свойства, которые нужны для теплицы. Помимо того, подобные фундаменты обойдутся не слишком дорого.

Предпочтительнее всего остановить свой выбор именно на ленточном основании. Понадобится выполнить следующие действия:

Схема опалубки фундамента для деревянной теплицы из оконных рам.

  1. Прежде всего нужно залить основание глубиной примерно 50-60 см и высотой 20-30 см над уровнем земли.
  2. Конструкцию понадобится обязательно армировать, чтобы сделать ее прочной и исключить проседание в дальнейшем. Подобное основание можно будет использовать для теплицы из любого материала, потому если в будущем возникнет желание поменять каркас, то с этим не возникнет никаких проблем.
  3. После этого фундамент на ленте надо будет гидроизолировать, чтобы защитить его от влаги на длительный срок и продлить общий период службы.

Ширина и форма конструкции будут зависеть от размеров парника и нагрузки каркаса, потому произвести точные расчеты не получится.

Как установить каркас для теплицы своими руками?

С деревом работать гораздо проще, чем с другими материалами. Поэтому с монтажом каркаса не возникнет никаких проблем. Прежде всего понадобится закрепить на основании брус, который будет немного шире реек, используемых для возведения каркаса.

Для того чтобы закрепить основу каркаса, можно использовать уголок из металла, который надо будет заранее установить в фундамент. В данном случае можно применить и арматуру, болты или анкера. Перед монтажном несущей рейки ее понадобится обработать защитными средствами — антисептиками, олифой и краской. Это делается для того, чтобы обеспечить длительный период службы основания тепличной конструкции.

Схема монолитного фундамента с дренажом для теплицы своими руками.

Когда несущая рейка будет готова к установке, следует провести окончательные замеры и приступить к работе. Чтобы закрепить основу тепличной конструкции и произвести остальные работы, понадобится использовать такие элементы:

  • электродрель;
  • крепежные элементы;
  • молоток;
  • болгарка.

Основа конструкции крепится по периметру фундамента. Нужно проверить, чтобы основание было цельным, а его стороны соединялись между собой. От этих значений будет зависеть простота процесса монтажа каркаса тепличной конструкции и ее устойчивость.

Далее устанавливается каркас. Устанавливать его достаточно просто, так как основа уже была смонтирована на фундамент и прочно закреплена. Останется лишь выполнить замеры и выполнить монтаж, используя схемы. Саму схему можно увидеть на рис. 1.

Все остальные элементы деревянной теплицы, рамы и форточки, лаги потолка закрепляются с помощью саморезов, хомутов, уголков и профилей из металла.

Изготовление теплиц различных конструкций

Перед тем как начинать строительство теплицы, следует приобрести все необходимые элементы.

Стандартная теплица из дерева небольших размеров

Рисунок 1. Схема для деревянного каркаса.

Размеры изготавливаемой конструкции — 6х4 м. Покрывается изделие поликарбонатом. Для изготовления такой теплицы понадобится выполнить следующие действия:

  1. Прежде всего надо будет возвести фундамент. Для этого следует пробурить грунт на 50-60 см, залить столбы через предварительно установленные шпильки.
  2. На столбах нужно собрать обвязку из бруса лиственницы размерами 1х1 м. Обвязка притягивается гайками с шайбами к столбикам.
  3. Возводится каркас согласно схеме и обтягивается шпильками. Схему подобной конструкции со всеми необходимыми шагами можно увидеть на рис. 2.

Теплица из дерева по Миттлайдеру

Конструкция, которая будет возводиться, имеет следующие размеры: ширина — 4 м, длина — 8,4 м, высота в коньке — 3,1 м. У конструкции будет несколько скатов разной высоты и форточек, которые располагаются под коньком.

Рисунок 2. Схема каркаса теплицы на деревянном каркасе-основании.

Для возведения конструкции понадобится использовать доски 0,5х1 м. Процесс строительства заключается в следующем:

  1. Первым делом возводится основание. Для теплицы подобного типа подойдет монолитная лента 35х20 см, которая закреплена арматурой 8х4 мм. Снаружи ее нужно пропитать специальным средством для того, чтобы основание в дальнейшем не крошилось. Конструкцию можно облицевать натуральным камнем.
  2. Устанавливается каркас. Стойки следует монтировать через каждые 70 см.
  3. В верхней части теплицы изготавливаются форточки. Можно предусмотреть автоматику для их открытия.
  4. Закрепляется поликарбонат. В данном случае важно не оставлять щелей.
  5. В конце следует в теплицу завести водопровод, установить емкость больших размеров и развести трубы на несколько грядок под капельный полив.

Для изготовления подобной тепличной конструкции понадобится приобрести приблизительно 2000 досок 0,5х1 м. Чтобы соорудить двери и форточки, понадобится приобрести еще бруски небольших размеров — 30х50 см и 50х70 см.

Как сделать теплицу под поликарбонат?

В данном случае каркас будет изготавливаться из деревянных брусков 45х45 см. Длина теплицы составляет 8 м, ширина — примерно 2,8 м. В ней можно предусмотреть монтаж двух дверей и нескольких форточек.

Между стойками должно быть расстояние не больше 1 м.

Технология постройки теплицы по Миттлайдеру.

Каждая ферма должна опираться на несколько стоек. Исключением является центральная стойка.

Последовательность действий будет следующей:

  1. Обвязка в данном случае будет производиться с помощью использования уголков из металла 45х45 мм или 50х50 мм. При помощи болгарки следует сделать надрез полки в 12 см под прямым углом. Таким образом можно получить основание, на которое и будет крепиться обвязка.
  2. После этого нужно уголки покрасить несколько раз антикоррозионной краской.
  3. Далее надо в землю забить бруски, проверить их расположение строительным уровнем, после чего закрепить рейки обвязки саморезами, состыковывая их друг с другом.
  4. Все стыки понадобится усилить металлической пластиной.
  5. Нижняя обвязка по всему периметру зашивается оцинковкой и заглубляется в землю.
  6. Далее на крыше надо будет закрепить поликарбонат саморезами с шайбами из резины, все остальные элементы закрепляются с помощью использования пресс-шайбы.
  7. Торцевые части поликарбоната следует закрыть пластиковым уголком. Листы устанавливаются внахлест, после чего обрабатываются силиконовым герметиком по краям.
  8. Нижняя обвязка обрабатывается в несколько слоев антисептическим средством, после чего красится.

Как изготовить теплицы своими руками под пленку?

Схема устройства металлического каркаса для теплицы из поликарбоната.

В данном случае теплица будет покрываться легкой пленкой. Порядок действий будет следующим:

  1. Изготавливается надежное основание. Конструкция будет иметь небольшой вес, потому можно сварить обыкновенные самодельные сваи небольших размеров. Они могут быть изготовлены из металлических уголков 50х50 мм. Длина элементов должна быть 90 см.
  2. Сваи покрываются грунтовкой в несколько слоев и забиваются в землю.
  3. Сваи нужно будет выровнять с помощью использования лазерного уровня. После этого можно будет переходить к сборке каркаса.
  4. Устанавливаются стропильные конструкции. В данном случае можно использовать фанеру толщиной 8 мм, которая скрепляется клеем ПВА и саморезами.
  5. На следующем этапе нужно установить бортики для грядок. Лучше всего использовать шифер толщиной 10 мм. Со стороны улицы возле шифера можно дополнительно уложить пенопласт.
  6. После этого производится покраска обрешетки. Следует помнить, что доски до покраски надо будет обработать антисептическим средством. Краску следует наносить в несколько слоев.
  7. Производится сборка рамок для форточек и дверей.
  8. Вся конструкция обтягивается легкой пленкой.
  9. В самой теплице нужно будет натянуть тросы, для того чтобы была возможность подвязывать растения.
  10. Дополнительно можно смонтировать системы полива и автоматического проветривания.
  11. Если тепличная конструкция строится в холодном регионе, внутри нее можно натянуть еще один слой пленки, закрепив его к обрешетке строительным степлером. Даже в случае использования бюджетных пленок эффект сразу можно будет заметить.

Как построить переносную теплицу на фундаментных блоках?

Схема крепления пленки к пвх теплице.

Конструкцию можно разбирать и переносить из-за ее небольшого веса. Если теплицу нужно будет переносить с одного места на другое, можно соорудить подобную конструкцию. Основа ее будет состоять из нескольких брусков 15х15 см. Изготовить ее можно следующим образом:

  1. Первым делом нужно выкопать яму до слоя песка, насыпать в нее песка и гравия, тщательно утрамбовать и уложить блоки из бетона.
  2. Далее нужно обработать бруски антисептическим средством. После того как средство высохнет, древесину нужно с двух сторон обмазать битумом.
  3. Устанавливается каркас, после чего обрабатывается тем же антисептическим средством.
  4. В углах конструкции следует закрепить раскосы высотой 1 м.
  5. Изготавливается шаблонная стропила, с помощью которой можно будет в дальнейшем с легкостью изготовить все остальные.
  6. Подготавливаются и устанавливаются стойки.
  7. После того как будет сооружена крыша, надо будет покрасить торцевые части конструкции.
  8. Деревянная теплица покрывается поликарбонатом толщиной 5-8 мм.
  9. Чтобы утеплить конструкцию, внутри нее можно проложить экструдированный пенополистирол. С внешней стороны устанавливаются цементные блоки.

Чем лучше накрыть теплицу?

Схема крепления пленочной деревянной теплицы: а — схема крепления стоек, б — схема устройства для подъема пленки.

Когда тепличная конструкция будет готова, понадобится определиться с материалом для ее накрытия. Прочный каркас может выдержать любой вес, потому можно выбрать как стекло, так и пленку или другие материалы. Выбор нужно делать исходя из практичности и качества материала. Использоваться могут следующие материалы:

  1. Пленка. Накрытие следует производить последовательно, постепенно проходя через скат с одной стороны на другую. Поэтапно пленка закрепляется и к каркасу. Угол ската тепличной конструкции рекомендуется накрыть козырьком, так как пленка часто повреждается и через дефекты попадает влага и холодный воздух.
  2. Стекло. Если было принято решение накрыть теплицу стеклом, следует приобрести специальные упоры и штапики. Стекло лучше всего заказывать после полной установки обрешетки, когда будут известны точные размеры ячеек. Закреплять материал следует прочно. Швы можно обработать силиконом или герметиком, чтобы обеспечить герметичность конструкции и исключить сквозняки.
  3. Поликарбонат. Накрывать теплицу из дерева поликарбонатом быстро и просто. Для этого следует использовать специальные рейки и профиля, а также крепежные элементы, которые могут идти в комплекте вместе с поликарбонатными плитами. Данный материал является самым практичным и современным, потому рекомендуется накрывать конструкцию с помощью него.

После того как корпус теплицы будет накрыт выбранным материалом, конструкцию надо будет сделать герметичной, установить в ней устройства обогрева и освещения, провести воду для полива, устроить систему вентиляции.

На сегодняшний день существует достаточно большое количество различных схем теплиц из дерева. Выбирать нужно исходя из личных предпочтений. Изготовить парник своими руками несложно, если учитывать все существующие нюансы, соблюдать последовательность действий и иметь необходимые для работы инструменты и материалы.

1poderevu.ru

Инструкция, как построить теплицу своими руками из дерева, фото примеры

Деревянная теплица до недавнего времени являлась своего рода классикой, а металл для парников использовался не слишком активно. Это не удивительно: отходы пиломатериалов имелись практически в любом дворе. Зачем платить за металл, когда под руками есть бесплатные расходники? Сегодня, конечно же, ситуация изменилась, но не критично.

В этой статье содержится нужная информация о строительстве теплицы из дерева своими руками — пошаговую инструкцию по монтажу плюс советы, касающиеся преимуществ материала и его выбора.

Деревянная теплица: преимущества, выбор дерева, строительство

Если вы задумали построить деревянную теплицу своими руками из поликарбоната, то следующая информация будет очень полезной.

Преимущества теплиц из дерева

Самое главное преимущество самодельных теплиц из дерева – их низкая, по сравнению с металлическими, теплопроводность. Эти слова могут показаться несерьезными – общая площадь дерева, примыкающего к покрытию поликарбоната не так уж велика. Вот в чем дело: металл быстро настывает, охлаждаясь от поликарбоната или пленки, соседствующих с ним, затем отдает холод внутрь теплицы. С деревом же этот процесс происходит медленнее.

Стоит упомянуть доступность материалов для монтажа: доски и брус /бревна продаются во всех магазинах, занимающихся товарами для строительства, ремонта. Также можно использовать отходы пиломатериалов после плотницких работ или взять брус/доски после разборки чего-либо.

Обладая даже начальными навыками в столярном деле, своими руками можно сделать красивую теплицу

Выбираем породу дерева

Самый лучший вариант деревянного каркаса теплицы, своими руками собранной – конечно же, лиственница. Она очень устойчива к влаге и поражению грибками, поэтому появление гнили или плесени маловероятно. Кроме того, парник получится практически вечным – лиственница от времени становится только прочнее, как бы каменея. Недостатков эта порода не имеет, кроме, разве что, одного: очень высокая цена.

Дуб по своим эксплуатационным характеристикам очень близок к лиственнице. В зависимости от разновидности, древесина может быть чуть тверже или мягче, биоустойчивость находится примерно на таком же уровне. Ценник на дубовые и на лиственничные пиломатериалы кусается, поэтому упомянутые породы для постройки теплиц из дерева используются редко.

Из дуба и лиственницы строятся красивые деревянные теплицы своими руками, фото показывает пример остекленного сооружения

Оптимальный вариант для теплицы из дерева, своими руками построенной – сосна. Она достаточно прочна, устойчива к влаге и грибкам. Конечно, для длительной, беспроблемной эксплуатации потребуется постоянный уход за каркасом: периодическая обработка гидрофобными, антисептическими составами или покраска. Ценник здесь нельзя назвать совсем низким, однако строительство парника сильно по карману не ударит.

Обратите внимание:  с сосной очень схожа по эксплуатационным характеристикам ель, только ее древесина довольно мягкая. Это делает невозможным использование ели для возведения масштабных теплиц. Но небольшой парник площадью до 7 м2 при желании можно. Ни в коем случае не применяем для изготовления березу или осину – они не устойчивы к гниению, сильно коробятся от влаги.

Сосновый каркас, сделанный своими руками

Проектирование теплицы из дерева

Перед тем как построить теплицу своими руками из дерева, надо ее правильно спроектировать. Вначале определяемся, какого рода парник нужен – смотрим фотографии в доступных источниках, выбираем понравившиеся конструкции. Руководствуемся следующим:

  • Местоположение участка, отведенного для строительства в деревне.
  • Ширина и длина площадки, которая будет занята теплицей из дерева.
  • Ветровые и снеговые нагрузки в районе – от этого зависит конструкция кровли.

Понятно, что фото могут не в полной мере соответствовать вашим запросам. Поэтому следующим этапом будет рисование эскиза, где конструкция теплицы из дерева будет отражена с нужными поправками. Также здесь можно отметить примерные размеры и характеристики строительных материалов. Для примера возьмем небольшую деревенскую теплицу, не требующую серьезных расчетов.

Теплица из дерева своими руками, на фото каркас, забранный пленкой

Продолжаем делать деревянную теплицу своими руками, чертежи будут следующим этапом. По готовому эскизу делаем чертежи парника. Тут оперируем точными цифрами, внимательно все рассчитываем. На каждой проекции выставляем размеры всех элементов, даже если они идентичны. Обязательно проставляем точки крепежей. Дополнительно на чертеже отмечается:

  • Качество, сечение пиломатериалов.
  • Качество, размеры крепежей, отдельно для каждой разновидности.
  • Качество, количество других метизов.
  • Если делаем фундамент, то вписываем марку бетона, фракцию песка, гравия, сечение арматуры.

Проект деревянной теплицы из поликарбоната своими руками, чертежи делаются с точными размерами

К сведению:  чертежи всегда начинаем делать с проекции полностью готовой постройки. Далее, «раздеваем» парник, разбираем его на отдельные части. Чертим каркас целиком в разных ракурсах, затем отрисовываем отдельные узлы, элементы. Чем больше сооружение, тем более подробными должны быть чертежи.

Для проектирования теплицы из дерева своими руками чертежи должны быть как можно более подробными

Строительство теплицы из дерева: каркас нижней части

Мы будем делать упрощенный вариант, без устройства фундамента. Основанием послужит брусовая обвязка 8 х 15 см. Укладывать на землю мы ее не будем – по периметру рамы, на расстоянии 60 х 80 см друг от друга, прикручиваем заостренные обрезки металлического уголка. Полностью собранную обвязку переворачиваем так, чтобы уголки были обращены к земле.

Утапливаем всю конструкцию из дерева так, чтобы от почвы до бруса оставался зазор 5 см. Периодически прикладываем строительный уровень, следим, чтобы не было перекосов. К этому моменту следует отнестись очень внимательно, так как отклонение в несколько градусов может вызвать перекос всей постройки.

На первом этапе строительства теплицы своими руками из дерева собираем нижнюю обвязку

Далее переходим к монтажу угловых стоек. Они выставляются по строительному уровню, крепятся нагелями, как на рисунке ниже, или стальными уголками. Каждую стойку до тех пор, пока не будет смонтирована верхняя обвязка, фиксируем временными подпорками. Кстати, на этом рисунке вы можете рассмотреть способ стыковки элементов нижней обвязки – здесь это половинная врубка.

Совет, как сделать теплицу из дерева своими руками: угловые стойки устанавливаются с помощью стальных уголков или нагелей

Теперь устанавливаем промежуточные стойки. С нижней обвязкой они стыкуются при помощи полной или неполной половинной врубки, окончательное крепление производится стальным уголком. Как угловые, промежуточные стойки снабжаем временной фиксацией. Как выглядит полная и неполная врубка, хорошо видно на рисунке:

Два варианта врубки промежуточных стоек из дерева

Завершающий этап сборки каркаса нижней части – монтаж верхней обвязки. Она выполняется тем же брусом, что и нижняя, только стыкуются элементы не врубкой, — они просто примыкают друг к другу. После того, как верхняя обвязка будет сделана, снимаем временную фиксацию.

Каркас без крыши

Монтаж кровли, двери и форточек

Вначале на земле собираем стропильные фермы. Потом при помощи стального уголка надо закрепить их на верхней обвязке, снабжая, как стойки, временной фиксацией, которую снимем только после того, как будут смонтированы рамы для фрамуг.

Стропильные фермы, установленные на верхнюю обвязку

Обратите внимание:  дверь делаем самую простую: брусовый прямоугольник с несколькими ребрами жесткости внутри. Навешиваем на две-три пары петель. Если есть необходимость, нижнюю часть каркаса по всему периметру обшиваем доской, чтобы получился своего рода цоколь.

Установка двери

Возвращаемся на крышу: надо установить рамы для фрамуг. Они не монтируются целиком, а собираются из отдельных частей прямо на стропилах. На следующем рисунке хорошо видно, по какому принципу это делается. На готовые рамы навешиваем фрамуги – каждую на две петли.

Схема монтажа фрамуг

Осталось немного доработать каркас. Собранная конструкция получится очень крепкой, однако дополнительная жесткость не помешает. Ее обеспечиваем путем монтажа дощатых треугольников. Фиксируются они в ключевых узлах – примерно так, как на фото ниже. Готовый каркас обрабатываем гидрофобным и антисептическим составами, даем хорошо просохнуть.

Усиление каркаса треугольниками из доски

Монтаж поликарбоната

Заключительный этап – укрытие теплицы из дерева поликарбонатом. При раскрое материала начинаем с самых больших деталей, переходя затем к мелким. Учитываем, что стыки листов обязательно должны приходится на стропильные ноги или опорные стойки. На крыше, если расстояние между стропилами очень большое, организуем обрешетку, как на рисунке. Защитную пленку с материала снимаем непосредственно перед его монтажом, а никак не после или задолго до.

К сведению:  листы поликарбоната нельзя укладывать внахлест. Во-первых, не получится герметичного соединения, во-вторых — пострадает внешний вид всей конструкции. Поэтому работаем строго в стык.

Такая теплица из дерева и поликарбоната своими руками собирается за один рабочий день

А теперь немного об особенностях монтажа поликарбоната. Он должен делаться только специальными термошайбами, обеспечивающими герметичное вхождение саморезов в материал. На следующем рисунке показана конструкция термошайб и правильное их вхождение в брус и поликарбонат. Также здесь видно, что края элементов закрываются специальным профилем – он должен присутствовать обязательно, в качестве защиты воздушных каналов от попадания в них влаги и загрязнений.

Пример монтажа термошайб

Еще один пример строительства теплицы своими руками из дерева, видео охватывает некоторые особенности сборки каркаса отличного от того, что описан в этой статье.

setroom.ru

Теплица из дерева своими руками

По целесообразности использования для строительства теплицы древесины скептики высказывают много контраргументов. Они касаются в основном таких проблем, как постепенное разрушение материала (у него достаточно «врагов» – влага, перепады температуры, биологические вредители) и его регулярная деформация в течение срока службы.

И, тем не менее, теплицы именно из дерева чаще всего и возводятся на придомовых и садовых участках. Главное – грамотно все организовать и соблюсти технологию. Что учесть при конструировании, как правильно составить чертеж и построить такой специфический объект – о нюансах проектирования и возведения теплицы подробно расскажет предлагаемая статья.

Рассказывать читателю обо всех преимуществах деревянных теплиц автор не будет. Раз выбор сделан, значит, уже проанализированы все «за» и «против». Но кое-что отметить все-таки необходимо.

 Во-первых

Есть типовые схемы теплиц, которых и следует придерживаться. А полноценный чертеж, с указанием точных линейных размеров, составляется индивидуально в каждом конкретном случае.

 Во-вторых

Выбор древесины

То, что не каждая порода подходит для строительства теплицы, объяснять не имеет смысла. Даже если «знатоки» говорят, что без разницы, к таким советам не стоит прислушиваться. Лучшим материалом, учитывая специфику использования объекта (в первую очередь, повышенную влажность внутри), считается лиственница. Она от многих других хвойных пород отличается содержанием в структуре особой разновидности смолы. Именно ее состав придает дереву прочность, причем, когда материал впитывает влагу. Для теплицы – бесценное свойство.

Пожалуй, из пород, произрастающих в нашей стране, с ней может сравниться лишь дуб. Недаром из него получаются высококачественные бочки, а вот лиственницу опытные мастера всегда используют для сборки нижнего венца сруба. Единственный минус этих деревьев – высокая стоимость пиломатериалов. Но если цена не смущает – лучший вариант для теплицы.

Из более дешевой продукции можно выделить лишь сосну. Именно она в большинстве случаев приобретается для индивидуального строительства. Частично получится сэкономить, если ориентироваться на ель. Нужно только учесть, что структура этого дерева – менее плотная, и из него возможно возведение теплиц лишь небольших размеров. Хотя для придомового (садового) участка в пределах 3,5 х 4,5 м, как правило, бывает достаточно.

Подготовка материалов для строительства

По сути, все сводится к предварительной обработке дерева. Какого сорта древесину закупить, решать хозяину. Но нужно учесть ряд моментов.

  • СНиП запрещают использование в строительной сфере материала с влажностью < 22%. Но такая древесина будет все равно давать усушку, поэтому лучше потратиться и купить более качественную, обработанную промышленным способом. Можно организовать снижение содержания влаги самостоятельно, но это процесс не одного дня, да и правильно выполнить все операции вряд ли получится.
  • Так как понятие своими руками предполагает некоторую экономию, в том числе, и на материалах, то для пропитки дерева целесообразно использовать не покупные препараты, а отработку машинного масла. В любом автосервисе можно договориться. Возможно, и так отдадут, тем более что много и не понадобится. Эффект тот же, но значительно дешевле.
  • То, что перед применением каждая заготовка обрабатывается (например, рубанком), объяснять не стоит. Остатки грязи следует удалять абразивом. Способ «отмыть водой» лучше не практиковать. Потом придется снова высушивать, и не факт, что готовую деталь не поведет.

Кому-то покажется, что автор несколько «записался», если отвлекается на подобные нюансы. Не все ли равно, лишь бы дерево было без дефектов. Следует пояснить, что особенность теплицы – прозрачная обшивка. Будь-то дешевая пленка или более дорогие поликарбонат, стекло, даже при небольшой деформации каркаса они дадут трещины, разрывы, щели.

Следовательно, о герметичности говорить уже не приходится. При таком отношении к теплице можно поступить проще – высадить рассаду в ящики, выставить на улицу и накрыть их пленкой п/э. Поэтому-то и нужно обратить внимание на влажность дерева.

Калькулятор расчета материалов для прямоугольной теплицы

Особенности строительства теплицы

Для индивидуальных участков оптимальные размеры – 6 х 4 или 4,5 х 3,5. Но как уже указывалось, стандарта нет.

Фундамент

Выбор большой, но если ориентироваться на уже обустроенный и засаженный участок, то вариантов не так уж и много. Автор оптимальным считает опору из бруса. Такой фундамент не предполагает масштабного строительства, что дает большое преимущество этому решению.

Что сделать:

  • Выкопать ров по периметру теплицы. Глубина – порядка 10 – 15 см. Нужно лишь посмотреть, не будут ли повреждены корни садовых растений.
  • Утрамбовать грунт, насыпать немного глины (жирной) и снова уплотнить. Получится первичный гидроизоляционный слой.
  • Обустроить «подушку». Понадобится песок крупных фракций (речной) или ПГС.
  • Выстлать дно пленкой п/э (толстой). Рубероид лучше не использовать. В земле он прослужит от силы 2 – 3 года, а потом придется менять.
  • Подготовить брус. В данном случае в каждой заготовке необходимо буром проделать по 2 – 3 отверстия.
  • Уложить брус в получившийся «желоб» и скрепить отдельные части (скобы, пластины, уголки).
  • Проверить соответствие всей сборки горизонтальной плоскости. При необходимости – выровнять.
  • В отверстия вбить штыри. Они предотвратят (совместно с «подушкой») смещение бруса при подвижках почвы. Изготовить несложно из арматурного прутка на 10 – 12. Если думать о долговечности, то желательно сначала штыри погрузить в расплавленный гудрон, и только потом устанавливать в посадочные гнезда. Такая поверхностная защита предохранит металл от коррозии.

Все указанные операции выполнить своими руками под силу любому мужчине, даже не особенно разбирающемуся в нюансах строительства.

Каркас теплицы

Еще одно преимущество такого фундамента – не придется делать обвязку, то есть монтировать опорную раму. Эту функцию выполнит уложенный брус. К нему несложно прикрепить вертикальные стойки из тех же заготовок. В зависимости от размеров теплицы, можно использовать брус и меньшего сечения. Здесь следует ориентироваться на вид остекления. Если выбрана пленка или поликарбонат, то нагрузка на «скелет» будет небольшая.

В регионах со снежными зимами стекло использовать нецелесообразно, и вот почему. Пленку можно снять, поликарбонат на крыше изогнуть, обеспечив тем самым естественный сход снега. Со стеклом такое не получится. Придется или на зиму верх демонтировать, или брать более толстые образцы. А это значительный вес, требующий усиления всей конструкции, и удорожание строительства. Одно из преимуществ его ведения своими руками – экономичность – утрачивается.

Поверхностная обработка каркаса

Просто покрыть дерево лаком – не совсем практично. Следует нанести алюминиевую грунтовку, которая укладывается в один слой. И уже потом – краска. Желательно, категории влагоотталкивающая. Обойдется дороже, зато продержится пару-тройку лет. При использовании более дешевых составов красить нужно будет ежегодно, а то и по два раза. В совокупности по цене примерно то же самое.

Все остальное – двери, форточки, полки, подведение нитки водопровода, свет – на усмотрение хозяина. В принципе, внутреннее устройство теплицы – тема, требующая отдельного рассмотрения. Своими руками можно сделать как удобнее. Главное, чтобы обеспечить нормальные условия для культивируемых растений.

Учитывается и специфика использования сооружения – только ли для выращивания рассады, или для круглогодичного получения урожая. В последнем случае нужно продумать вариант утепления конструкции. Например, обустроить еще один слой пленки внутри теплицы, «пристегнув «ее» к каркасу. То же касается и автоматизации. Если хозяин постоянно проживает на участке, то она может и не понадобиться.

Инструкция общего плана более чем подробная. А на каком чертеже (схеме) остановить выбор – на ваше усмотрение, уважаемый читатель. Главное, чтобы все получилось именно своими руками, без посторонней помощи.

woodguide.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
