как сделать и настроить ТВ-приемник своими руками
Кабельные каналы, спутниковое телевидение и сотовая связь отнюдь не являются гарантами постоянного надежного приема телевизионного сигнала. Когда цивилизация оказывается бессильна или отступает перед природными либо техногенными катаклизмами непреодолимого характера, на помощь приходят годами проверенные методы. Одним из них является изготовление антенны из пивных банок.
ТВ-прием на скорую руку
При наличии всех необходимых инструментов и материалов, которых понадобится не так уж и много, смастерить простейшую антенну из пивных банок своими руками можно в течение четверти часа, а то и быстрее. Даже если эта необходимость возникла в пожарном порядке, можно еще успеть досмотреть футбольный матч или любимый сериал. А в обычном режиме можно соорудить и такое устройство, которое по качеству приема не будет уступать заводским моделям.
Элементарная ТВ-антенна собирается так:
Нужно найти пару пустых алюминиевых емкостей из-под любого напитка, клейкую ленту, кусок кабеля, два самореза или шурупа, нож, отвертку, плоскогубцы, деревянную дощечку и штекер. Без части всего этого можно обойтись, но тогда понадобятся паяльные принадлежности.- Банки примотать на доску верхними сторонами друг к другу, оставив между ними зазор в несколько сантиметров.
- Зачистить кабель. Прикрепить его оплетку и сердцевину к разным емкостям. Проще всего их привинтить, но только если на месте есть язычки. Когда их нет, придется сначала сплющить плоскогубцами верхушки банок ближе к одному из краев. Если же не подходит и этот вариант, тогда нужно пустить в дело паяльник и припой.
- Присоединить штекер.
- Поворачивая дощечку с емкостями, следует поймать сигнал и добиться наиболее качественной картинки.
Нужно найти пару пустых алюминиевых емкостей из-под любого напитка, клейкую ленту, кусок кабеля, два самореза или шурупа, нож, отвертку, плоскогубцы, деревянную дощечку и штекер. Без части всего этого можно обойтись, но тогда понадобятся паяльные принадлежности.Самым слабым местом в такой ручной экспресс-антенне является штекер. Он далеко не всегда может оказаться под руками. Можно обойтись и без этого приспособления, но тогда кабель придется напрямую крепить в телевизионное гнездо, что чревато порчей техники.
Стационарный уличный приемник сигнала
Ручная телеантенна из пивных банок, конечно, является лишь временным вариантом, хотя с ее помощью даже в условиях мегаполиса можно добиться устойчивого сигнала в квартире и выйти на основные федеральные каналы. Для загородного дома или дачи такое устройство может не подойти. Владельцам частной недвижимости стоит заняться конструированием стационарной антенны. Она мало чем отличается от простейшего аналога, но усложнение конструкции тянет за собой и дополнительную работу:
- Уличный приемник нужно защитить от дождя. Сделать это можно с помощью пластиковых бутылей.
- Наиболее простой вариант — поместить банки в бутыли с обрезанными днищами и горловинами. Снизу лучше сразу сделать отверстия для стока воды.
- Более надежный способ: отрезать только горлышко, а после крепления алюминиевой части припаять его обратно с помощью раскаленного металлического предмета. При этом, правда, может больше пострадать качество сигнала.

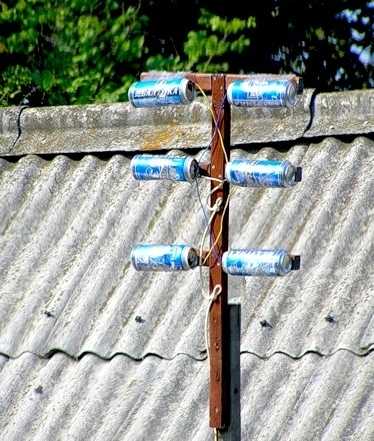

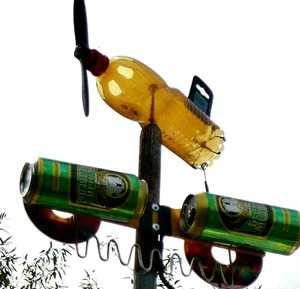

- На сборку садово-дачного приемника можно пустить уже не две, а десяток и более емкостей. Расположить их желательно в последовательном порядке на одной линии, делая ставку на количество. Но можно использовать несколько горизонтально расположенных по отношению друг к другу перемычек с двумя банками на каждой.
- При использовании большого количества емкостей кабель крепится не к каждой из них, а к соединяющим их проводам.
- Мачту для деревенской конструкции нужно поставить как можно выше (так появится больше шансов на бесперебойный прием). Для обеспечения устойчивости на нее можно пустить металлическую ось, но перемычки лучше делать деревянными. Не стоит пренебрегать и простейшей системой заземления.
На сборку садово-дачного приемника можно пустить уже не две, а десяток и более емкостей. Расположить их желательно в последовательном порядке на одной линии, делая ставку на количество. Но можно использовать несколько горизонтально расположенных по отношению друг к другу перемычек с двумя банками на каждой.На дачную антенну можно пустить и обычные жестяные консервные банки. Эффект от их использования вряд ли будет меньше. Но нужно учитывать, что они быстро ржавеют, а это сказывается на долговечности устройства.
Важные мелочи для устойчивого эффекта
Мало знать, как сделать антенну из пивных банок. Для обеспечения эффективности эксплуатации необходимо еще в процессе ее изготовления соблюдать некоторые дополнительные правила. При кажущейся незначительности именно «мелочи» способны повлиять на качество работы приемника. Нужно иметь в виду:
- Для улицы винтовой крепеж предпочтительнее пайки. Последнюю могут привести в негодность первые серьезные холода, а на крышу зимой с паяльником не полезешь.
- Если выбор остался за пайкой, то сердцевину и оплетку необходимо перед началом ее проведения облудить. Это обеспечит дополнительную гарантию от окисления соединений.
- Саморезы, гайки и шурупы лучше подобрать из нержавеющих материалов. Дополнительно сверху стоит капнуть на каждое крепление немного влаго- и морозостойкого клея или эпоксидной смолы.
- При закреплении шурупами на кончиках обеих жил удобнее сделать петли.
- Оголенные остатки кабеля при пайке и привинчивании нужно заизолировать.
Для улицы винтовой крепеж предпочтительнее пайки. Последнюю могут привести в негодность первые серьезные холода, а на крышу зимой с паяльником не полезешь.Место разводки кабеля также хорошо дополнительно заизолировать, но так, чтобы при необходимости его можно было легко вскрыть. Подойдет пластиковая крышка соответствующего размера, поставленная на саморез и промазанная по краям герметиком. Снять такую панель просто, а от внешних воздействий она защищает неплохо.
Настройка самодельного устройства
Перед тем как сделать антенну из банок, некоторые специалисты рекомендуют изучить таблицу телевизионных частот и обратить внимание на некоторые другие внешние факторы приема. Именно от этого будут зависеть форма и размер приемника. В большинстве случаев качество работы устройства проверяется только практикой. Домашнему мастеру-настройщику необходимо знать:
- Качественные сигналы, на которые стоит рассчитывать, — это те, что можно получить в условиях прямой видимости передающей вышки. Чем она ближе и выше, тем больше шанс достойного приема, хотя непосредственная близость к ней скорее создает проблемы и помехи, чем приносит пользу.
- Считается, что приемник должен быть расположен одной из своих широких плоскостей по направлению к вышке.
- Жесткую фиксацию конструкции можно отложить до того этапа, пока с помощью прокрутки антенны и ее передвижения по высоте не будет определено лучшее положение.
- Как только приемник окончательно закреплен, тонкую доводку можно доверить современной технике. Для этого используется функция автонастройки.
В отдельных случаях мастера изначально оставляют между банками определенный зазор, который, как и длину устройства, можно высчитать по таблицам частот, либо пытаются выяснить оптимальное расстояние между ними в процессе настройки. И то и другое является лишним, поскольку основные параметры приема зависят не от этого. Главное здесь заключается в том, чтобы и монтаж, и демонтаж (при необходимости) было удобно производить.
Самодельные антенны способны стоять годами и десятилетиями при условии ухода за ними. Вряд ли они могут устроить тех, кому нужны сотни развлекательных каналов. Но для просмотра новостей и основных каналов их более чем достаточно, особенно в сельской местности.
220v.guru
ТВ-антенна из пивных банок — Лайфхакер
Привет Лайфхакеры! Публикуем очередной хайлайт нашего электронного минижурнала о полезных гаджетах, необычных концептах, будущем и настоящем. Перед вами та редкая инструкция, начать работу с которой можно не дочитав ее до конца. Для начала приготовьте две банки пива…
Антенна из пивных банок
Очень часто возникает ситуация, когда штатная телевизионная антенна плохо принимает транслируемые каналы. Это может случиться на пикнике, на даче, в сельской усадьбе. Да и в городской квартире, особенно в старых домах прием не всегда идеален из-за рассогласования нагрузки и общей антенны в доме.
А между тем, даже самый ленивый и ничего не понимающий в технике человек может за 10 минут, буквально из мусора, сделать настоящую ТВ-антенну, качество работы которой, сравнимо с промышленными образцами. Случается, что работает она даже лучше, чем покупная – ловит больше каналов и обеспечивает более высокое качество картинки. Это тем более удивительно, что антенна состоит всего лишь из… пустых пивных банок.
Инструменты и материалы:
• две пустые пивные банки
• скотч или изолента
• два шурупа-самореза
• антенный кабель
• штекер
• палка
• отвертка
Шаг 1
Банки приматываются к палке скотчем или изолентой.
Крепим банки к палке скотчем
Шаг 2
В банки вкручиваются саморезы, а концы кабеля зачищаются и прикручиваются к саморезам.

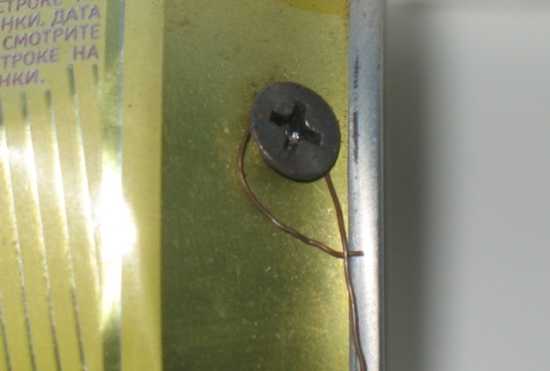

Конец кабеля, накручивается на саморез
Шаг 3
Кабель скотчем или изолентой для прочности привязывается к палке.
Антенна готова!
Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить.
Вместо палки можно использовать вешалку
Для качественного приема расстояние между банками желательно подобрать экспериментально, но в среднем оно составляет около 70 мм.
Если от банок не оторваны язычки-открывалки, то антенный кабель можно прикрепить непосредственно к ним с помощью винта и гайки с шайбой.

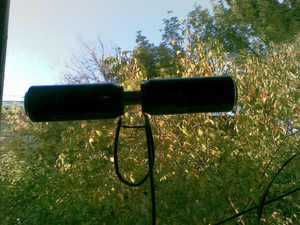

При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т.д. В этом случае, для придания жесткости и герметичности всей конструкции обе банки можно поместить в большую пластиковую бутылку из-под пива, предварительно отрезав у нее донышко и горлышко. Для кабеля посередине получившегося цилиндра необходимо проткнуть отверстие, которое после подключения нужно ошпарить горячей водой. Пластик бутылки деформируется и герметизирует отверстие.
Надо заметить, что простор для творчества в области любительского антенностроения практически безграничен. Доказательством тому служат фотографии, приведенные ниже.

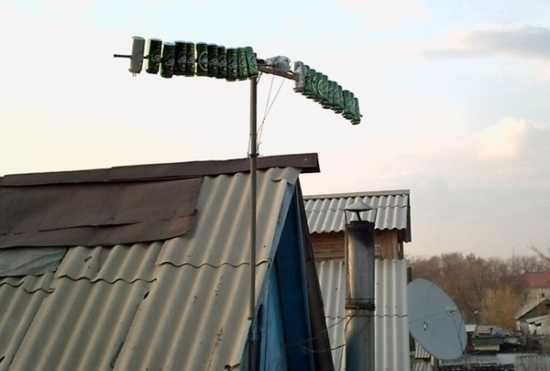

Усовершенствованная антенна с несколькими секциями
Это давно известная конструкция, делалась еще из консервных банок из-под горошка
Не делайте такую антенну за один день, это вредно для печени! @photo
Возможно, банки из-под разных сортов пива принимают сигнал по-разному. Предлагаем читателям самостоятельно выяснить этот вопрос, предварительно продегустировав содержимое банок (шутка, конечно)! Приятного творчества!
via
Какие способы применения пива улучшения сигнала знаете вы?
Читайте в свежем выпуске минижурнала о 3d-сканере, солнечной батарее из скошенной травы, сумке с динамиком для велосипеда и посмотрите юмор. Подписывайтесь на журнал и ничего не пропускайте!
P.S. У последней фотографии нашелся автор, вот что он пишет: «Несколько лет назад, ожидая матч Ливерпуль — Арсенал, был огорчен тем, что ветер снес антенну. Мысль сработала быстро, помогли баночки пива от тогдашнего титульного спонсора моей команды Ливерпуль компании «Карлсберг», хранившиеся зачем-то:)))»
lifehacker.ru
Антенна из пивных банок – миф или реальность?
Однажды мне по электронной почте пришло письмо от посетителя сайта Наиля, как оказалось рукодельного домашнего мастера, с просьбой о помощи в изготовлении телевизионной антенны для дачи из пивных банок. В Интернете я не раз сталкивался с описаниями по изготовлению телевизионных антенн из алюминиевых банок от пива, но относился к подобным самодельным антеннам с большим недоверием.
Ведь для того чтобы разработать конструкцию и рассчитать геометрические размеры антенны необходимо знать теоретические основы техники СВЧ и методику расчета. После разработки и изготовления телевизионной антенны нужно ее настроить и определить с помощью дорогостоящих измерительных приборов, насколько реальные технические характеристики антенны соответствуют заданным параметрам.
В заключение необходимо провести испытания в реальных условиях. Только после проведения перечисленных работ можно судить о целесообразности применения телевизионной антенны в тех или иных условиях приема телевизионного сигнала. Такая работа по силам только коллективу высококвалифицированных радиоинженеров. Достоверную информацию о качестве работы телевизионной антенны из пивных банок найти в Интернете не представилось возможным.
Наиль уже принимал в своем дачном домике телевизионный сигнал с помощью сделанной своими руками антенны из двух пивных банок по чертежам, взятых из Интернета. Антенна была установлена внутри дачного домика. Хорошо телевизор показывал только три цифровых телевизионных канала вместо доступных для приема тридцати.
В надежде сэкономить средства и получить возможность смотреть все тридцать каналов Наиль решил изготовить многоэлементную антенну из пивных банок и установить ее на мачту. При изготовлении антенны у Наиля возник ряд вопросов, за ответами на которые он обратился ко мне. Я согласился ему помочь, так как представилась возможность получить ответ на интересующий многих вопрос: Антенна из пивных банок это миф или реальность?
Изготовление мачты для телевизионной антенны
Поднять антенну на высоту можно установив ее на крыше дачного домика или на отдельно стоящую мачту. Наиль решил не портить кровлю, и установить антенну на изготовленную своими руками мачту, закрепленную на стене дачного домика.
Опорный и удерживающий мачту в вертикальном положении кронштейны были с помощью электродуговой сварки сделаны из стальных отрезков уголков, трубы и листового материала.

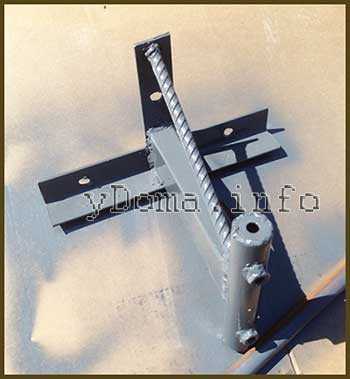

На этой фотографии показан внешний вид снизу готового для установки опорного кронштейна. Для опоры мачты в вертикальном направлении ко дну цилиндра приварен подпятник. Получился стакан. Для стока воды при выпадении осадков в дне стакана сделано отверстие. Для фиксации мачты на боку стакана были сделаны два отверстия, на которые соосно наварены гайки. Закрутив болты в гайки можно зажать трубу мачты в стакане и тем самым исключить ее вращение при воздействии ветра на антенну.
Один из фиксирующих мачту ботов с накрученной на него гайкой одновременно служит для присоединения заземляющего провода, отводящего электрический ток в случае попадании молнии в мачту. Молниеотвод, направляя электрический ток от молнии в землю, защищает телевизор от серьезной поломки, исключая попадание высокого напряжения молнии на его антенный вход.
Удерживающий верхний кронштейн изготовлен такой же конструкции, но без подпятника и приваренных гаек. На мой взгляд, реализованная Наилем конструкция крепления мачты получилась простой, функциональной и очень надежной.
Мачта сделана из стальной трубы длиной около 2,5 метров, что позволит, с учетом высоты крепления кронштейнов на домике, поместить антенну на высоте более 4 метров над уровнем земли. Такая высота размещения антенны с учетом реальных условий приема обеспечит беспрепятственное прохождение телевизионного сигнала с телевышки на антенну из пивных банок. Для крепления антенны на мачте к ней были приварены два болта с резьбой.
На фотографии представлена готовая для установки мачта. На болтах с помощью гаек закреплены хомуты для крепления антенны из пивных банок. Для хорошего прилегания и надежного крепления антенны к мачте на хомуты установлены резиновые прокладки.
Изготовление антенны из пивных банок
На основании рекомендаций, приведенных на сайтах, посвященных изготовлению антенн из пивных банок, Наиль выбрал антенну из четырех пар банок. Авторы статей утверждают, что это оптимальное количество банок для антенны, обеспечивающее хорошее согласование по волновому сопротивлению с кабелем и такая антенна, за счет суммирования ЭДС с пар банок, имеет даже неплохой коэффициент усиления. Геометрические размеры антенны я не привожу по причине, изложенной в конце статьи.
Для обеспечения расположения банок относительно друг друга на заданном расстоянии из пластиковых труб было изготовлено основание, показанное на фотографии.
На основании с помощью трех колец изолирующей ленты были закреплены восемь пивных банок. Электрическое соединение между банками было выполнено с помощью двух одножильных проводов для электропроводки в изоляции методом пайки.

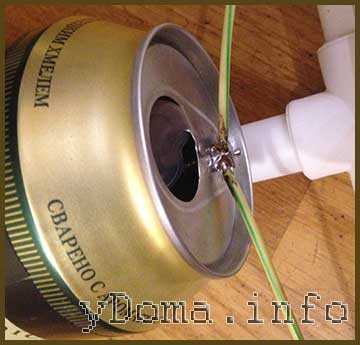

Одним проводом желтого цвета с зеленой полосой были соединены между собой верхняя левая банка, две правых средних и левая нижняя. Вторым проводом белого цвета соединены между собой остальные банки. Работа антенны проверялась также при соединении всех левых банок к одному проводу, а правых к другому.
Телевизионный кабель центральной жилой был припаян к проводу белого цвета, а медная его оплетка к проводу желтого цвета. Фольга осталась свободной.

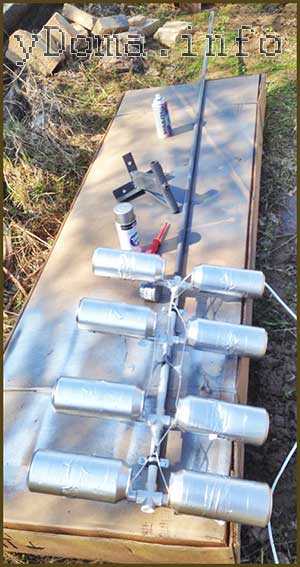

После сборки антенны из пивных банок она была закреплена с помощью хомутов саморезами на мачте и для красоты окрашена из баллончика серебристой краской.

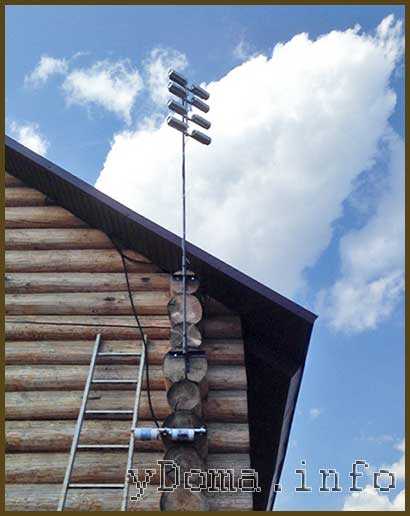

Мачта с антенной из пивных банок, была установлена в кронштейны. Осталось только точно направить антенну на телевышку, оценить количество принимаемых телевизионных каналов и качество транслируемых телепередач.
Заключение Наиля о работе телевизионной антенны
сделанной из пивных банок
Проверка работы антенны из восьми пивных банок показала, что вместо ранее нормально показывающих 3 телевизионных каналов телевизор стал показывать 6 и еще 13 в черно-белом изображении. Изменение схемы соединения банок (все левые банки были соединены между собой и далее к центральной жиле, а все правые к экранирующей оплетке) на результат работы антенны не повлияло. Моя старая антенна, сделанная из 2 пивных банок, на этой высоте принимала больше каналов, чем новая из 8 пивных банок.
Купил и установил на мачту антенну промышленного изготовления Локус 25.62 и теперь телевизор в цифровом качестве показывает 30 каналов! Все члены моей семьи счастливы, хотя жаль, что мой эксперимент не удался!!!
Если нужно срочно из подручных материалов сделать телевизионную антенну для приема нескольких каналов, то антенна из двух банок вполне подойдет. Если хочется смотреть все доступные телевизионные каналы в цифровом качестве, то советую купить антенну промышленного изготовления или изготовить самостоятельно телевизионную антенну, проверенную временем.
Выражаю огромную благодарность Наилю за присланные фотографии и результаты эксперимента.
ydoma.info
ТВ антенна из пивных банок своими руками

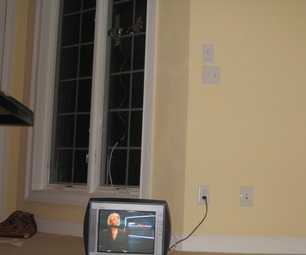

Недавно я приобрел по дешевке отличный телевизор, в голове не укладывается, что люди готовы избавиться от хорошей техники из-за того, что она не принимает цифровые сигналы. Так как телевизор у меня есть, я пробую разные способы поймать сигнал.
Сначала я хотел протянуть провод по стене дома, из подвала, но родители запретили. Потом я попробовал использовать канцелярскую скрепку, чтобы поймать телевизионный сигнал, но результат был очень слабый.
Потом я смастерил своими руками антенну из пивных банок.
Теперь у меня есть бесплатное телевидение.
Шаг 1: Выбор модели антенны
Если вы не заинтересованы в объяснении принципа действия этой самодельной антенны из пивных банок, этот шаг можно пропустить. Собрать ее можно и без понимания технических аспектов.
Когда идея со скрепкой не дала результатов, я всерьез подумывал просто пойти и купит антенну в магазине. Но потом я решил, что нужно приложить все силы к решению этой задачи и все получится, так что я начал поиски в сети. Согласно полученным данным, для моих целей лучше всего подходит дипольная антенна. Википедия говорит, что «эта антенна самая простая в практическом исполнении с теоретической точки зрения». Простая – значит, хорошая. Не буду вдаваться в подробности, для этого есть Вики.
Я погуглил еще и узнал, что могу спокойно пропустить все вычисления, указанные в статье Википедии, и просто сделать антенну из алюминиевой банки.
Шаг 2: Материалы
Вам понадобятся:
- Телевизор
- Коаксиальный кабель
- Алюминиевая банка из-под лимонада
- Армированный скотч
Инструменты:
- Кусачки для проволоки
- Клещи для снятия изоляции

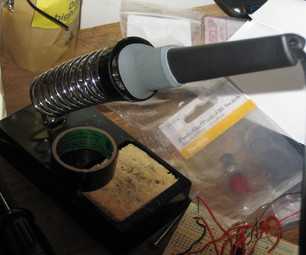

- Паяльник
- Припой
- Изолента
Шаг 3: Разрезаем банку

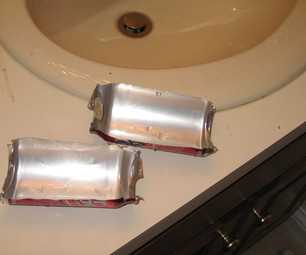

Разрезаем банку по высоте на две половины. Затем промываем от остатков содержимого.
В основном я действовал ножницами, в сложных местах использовал кусачки.
Резать лучше над раковиной, так как капли напитка летят во все стороны. И будьте осторожны, не порежьтесь о края металла.
Шаг 4: Снимаем изоляцию
Изоляцию с коаксиального кабеля нужно снять, чтобы припаять провода к половинкам банки.
Снятие изоляции может быть достаточно проблематично. Сначала срезаем конец кабеля и начинаем снимать изоляцию. На фото видно, что не обязательно оголять сердечник, провода должны держаться вместе.
Шаг 5: Спаиваем все компоненты

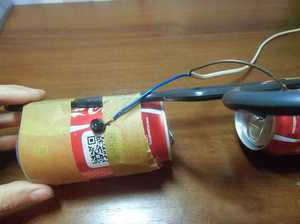

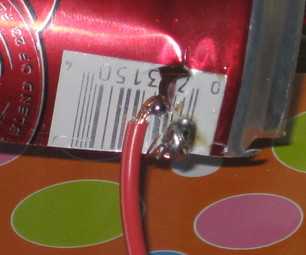

Сначала нужно проделать маленькое отверстие в каждой половине банки. В отверстие продеваем провод, так спайка будет намного прочнее. Припаиваем провод к металлу.
Провод от одной половинки банки припаяйте к внешнему коаксиальному кабелю, а провод от другой половины – к внутреннему коаксиальному кабелю.
После того, как все соединения спаяны, изолируем их изолентой и термоклеем.
Шаг 6: Закрепляем антенну на месте

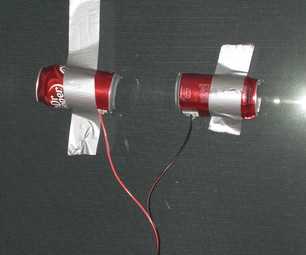

После того, как антенна для цифрового ТВ из пивных банок сделана, осталось только закрепить ее на месте, чтобы она могла ловить сигнал. Хорошие места для расположения антенны – на чердаке или на окне. Идеальный вариант – чердачное окно. В общем, вешать ее нужно высоко и так, чтобы ничто не препятствовало сигналу.
Выбрав подходящее место, закрепите обе половинки армированным скотчем. Половины телеантенны из пивных банок должны быть выстроены в одну линию и между ними должно быть примерно 5 см.
Шаг 7: Завершенный проект
Теперь ваш проект завершен. Если все материалы у вас были под рукой, то теперь вы можете наслаждаться бесплатным телевидением, не потратив ничего на антенну.
masterclub.online
ТВ антенна из пивных банок своими руками
Несмотря на ускорившийся рост кабельных сетей, необходимость в телевизионных антеннах все еще существует. Ведь в деревнях, коттеджах, частных домах эти сети появятся еще не скоро, и не у всех есть возможность установить себе спутниковые системы. А зачем нужно все усложнять, если неподалеку находится передающая телевышка? Достаточно приобрести подходящую антенну, и желанная картинка появится на экране. А зачем что-то покупать, если можно сделать антенну для телевизора своими руками? Да еще и из подручных материалов. Одной из разновидностей таких конструкций является антенна из пивных банок.
Конечно, вы видели телевизионные антенны, продающиеся в магазинах. И не можете себе представить, какие из использующихся в них деталей можно заместить подобным мусором. Но антенну из банок сделать можно, она будет работать, но не везде и не всегда. Чтобы не разочароваться в результате, для начала рассмотрим, как работает антенна для телевизора, и какие требования к ней предъявляются.
Передача и прием телевизионных сигналов
Телевидение использует сигналы, передающиеся посредством электромагнитных волн в двух диапазонах: метровом и дециметровом. Каждый из диапазонов разделен на участки, соответствующие телевизионным каналам. Радиосигналы изображения и звука канала лежат строго в границах своего участка.
В метровом диапазоне передаются телевизионные каналы с 1-го по 12-й. В дециметровом – с 21-го по 80-й. В этом же диапазоне передаются и каналы цифрового телевидения. На каких частотах передается цифровой канал в вашей местности, можно узнать на соответствующем сайте.
Сигналы распространяются только в пределах прямой видимости. Вот поэтому передающие антенны поднимают так высоко, да и приемные иногда приходится ставить на высокую мачту. На границах зоны приема на его качество влияют погодные условия – облачность, осадки. Из-за них радиоволны могут отклоняться вверх или вниз или рассеиваться, что приводит к ослаблению сигнала.
Принцип работы и конструкции приемных антенн
Теоретически для уверенного приема каждого канала телевидения требуется антенна с определенными геометрическими размерами.
Для того, чтобы понять, почему так происходит, нужно перевести частоты каналов в длину волны. Средняя длина электромагнитного колебания полезного сигнала в метровом диапазоне изменяется с 5,7 до 1,3 м. Поэтому он и называется метровым. В дециметровом длины волн лежат в диапазоне от 0,633 до 0,317 м. Нетрудно догадаться, почему он носит это название.
Основной частью, без которой не строится ни одна приемная антенна (да и передающая тоже) является вибратор.
Изготавливают его из трубок или полос, используя материалы, хорошо проводящие электрический ток. В основном используются трубки из алюминия, так как в них сочетаются достаточная механическая прочность и хорошая электропроводность. Да и парусность у трубчатых конструкций небольшая, что очень важно при расположении антенны на мачте.
Простейшая конструкция – волновой вибратор. Это две трубки расположенные на небольшом расстоянии друг от друга, как показано на рисунке.
Он называется полуволновым потому, что общая длина этой конструкции равна половине длины волны, для приема которой он предназначен. Эта волна соответствует центральной частоте полосы, которая отведена для принимаемого антенной телевизионного канала. И чем выше номер канала, тем меньше размеры вибратора. А соответственно – и габариты антенны.

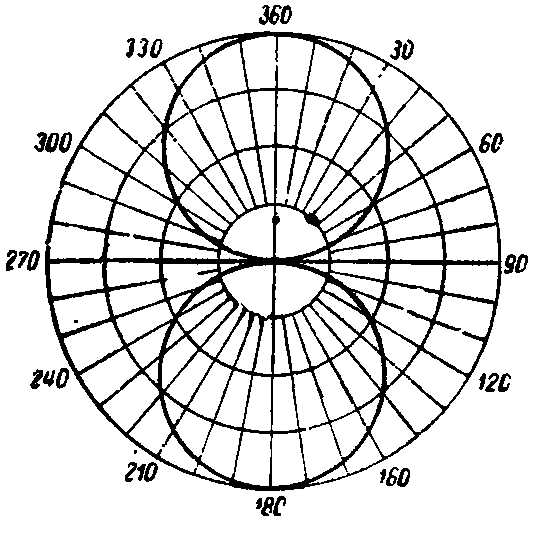

Мало того: тв антенна не может принимать сигналы со всех сторон одинаково. Она должна быть ориентирована так, чтобы трубки располагались перпендикулярно распространению сигнала. При отклонении от этого положения он резко затухает. Зависимость величины сигнала на выходе от положения антенны в пространстве называется диаграммой ее направленности.
Чем острее лепестки этой диаграммы – тем точнее нужно ориентировать антенну. Но при точной настройке она имеет больший коэффициент усиления, чем та, у которой лепестки более пологие.
Петлевой вибратор является развитием полуволнового. Он имеет такие же размеры, но его трубка согнута определенным образом. Такая конструкция позволяет получить больший уровень сигнала на выходе.
Волновой вибратор отличается от полуволнового тем, что его размеры соответствуют не половине, а целой длине волны. При такой конструкции возрастает выходное сопротивление антенны.
Кстати, о сопротивлении. Для того, чтобы вся мощность принятого сигнала полностью передавалась через кабель на вход телевизионного приемника, нужно выполнить одно условие. Выходное сопротивление антенны, волновое сопротивление кабеля и входное сопротивление приемного устройства должны иметь одинаковые величины. Поскольку используются телевизионные кабели с сопротивлением 75 Ом, а сопротивление входа телевизора равно этой же величине, то и выходное сопротивление антенны должно быть таким же. Не стоит путать этот параметр с сопротивлением, измеряемым тестером – это совсем не то.
Для согласования к антенне подключается определенным образом соединенная с ней и отходящим кабелем петля. Она называется петлей согласования и изготавливается из такого же кабеля, как и отходящая линия.
Габаритные размеры петли для каждого канала и каждого вида вибраторов свои. Их можно найти при желании в справочниках по антеннам.
Но там, где передающая станция недалеко, прием возможен и на так называемую комнатную антенну. Она имеет два телескопических уса (полуволновых вибратора). Их длина и положение в пространстве можно менять, настраиваясь как на частоту принимаемой программы, так и на направление, откуда идет ее передача. Простейшая антенна из банок частично повторяет ее конструкцию.
Изготовление простой антенны из пивных банок
Простая антенна из пивных банок, сделанная своими руками, будет соответствовать полуволновому вибратору без петли согласования. Для ее изготовления потребуется:
- 2 пивных банки;
- плоская дощечка или рейка;
- саморезы;
- небольшие винтики с гаечками и шайбочками для крепления проводников к банкам;
- изолента или скотч;
- антенный кабель необходимой длины.
Перед тем, как сделать антенну из пивных банок, нужно узнать номер канала, который она будет принимать и определить его среднюю длину волны. Это можно сделать из таблиц.
Для наших целей нужны последние колонки таблиц, в которых содержится необходимая цифра. Если поделить ее пополам, то получим габаритные размеры полуволнового вибратора.
Теперь берем дощечку или рейку немного большей длины, чем только что полученная цифра. Симметрично располагаем на ней пивные банки так, чтобы донышками они были направлены наружу. Устанавливаем расстояние между донышками, равное половине длине волны, приматываем банки к рейке скотчем или изолентой. Вибратор из двух банок готов.
Теперь подключаем к нему антенный кабель. Для этого разделываем его на необходимую длину. Центральную жилу нужно присоединить к язычку одной банки, экран – к другой. Если язычок оторван, можно зачистить край боковой поверхности, и подключить кабель к ней.
Перед присоединением жилу и экран нужно обязательно облудить. Прямой контакт меди с алюминием при наличии в воздухе влаги приведет к появлению окисла между ними. Антенна из наших алюминиевых банок при малейшем окислении станет не работоспособной. Крепление производим либо с применением гаечек и винтиков, либо путем ввинчивания саморезов сквозь банку в дощечку. Для этого напротив предполагаемого места крепления проделываем технологическое отверстие, прорезав поверхность банки ножом крест-накрест.
Желательно, чтобы кабель расположился по центру между банками. Там его нужно закрепить, чтобы в процессе наладки или эксплуатации не повредить контакты. К противоположному его концу припаиваем штекер, вставляем в соответствующее гнездо телевизора. Все, антенна из старых жестяных банок готова, теперь ее нужно проверить, а при необходимости – доработать.
Настройка самодельной антенны
Включаем телевизор, выбираем свободную программу, настраиваем ее на среднюю частоту принимаемого сигнала. Ее тоже выбираем из таблиц, необходимая цифра находится в колонке fc, МГц.
Самодельная антенна, сделанная из пивных банок, при этом должна быть хотя бы примерно сориентирована на направление, в котором находится передающая станция. Теперь, подстраивая частоту настройки телевизионной программы и слегка поворачивая антенну вокруг своей оси, добиваемся появления на экране максимально устойчивого и четкого изображения.
Когда точно выяснится направление, в котором телевизионная антенна из наших пивных банок принимает максимальный сигнал, телевизор можно включить на автоматическую настройку. Он сам найдет точное значение частоты принимаемого сигнала.
Теперь добиваемся улучшения качества изображения, изменяя расстояние между банками. Достигнув максимума, при помощи скотча или изоленты основательно крепим их к рейке.
Это может быть как комнатный вариант антенны, так и использоваться для дальнего приема. Но в последнем случае не стоит ждать от него сильного и качественного сигнала. Поэтому, если сделанный собственноручно вариант вас не устроит – бегите в банк за деньгами и покупайте антенну в магазине.
Загрузка…
1054
Понравилась статья? Поделитесь:Советуем к прочтению
voltland.ru
Как сделать антенну из пивных банок / Для дома и быта / Makezilla
Пока индустрия переработки мусора в нашей стране находится в зачаточном состоянии, народные умельцы дают вторую жизнь пластиковым бутылкам, шинам, жестяным банкам и прочим полезным вещам, превратившимся в мусор. Игрушки, качели, ограждения, даже настоящие дома и украшения – умелые руки творческого, а тем более, технически одаренного, человека творят чудеса.
Простейшие способы применения пустых банок из-под пива более, чем очевидны. Из них делают вазочки, стаканчики для карандашей, формочки для выпечки. Но это еще не все: пивная банка – отличная заготовка для изготовления намного более полезных вещей, например, усилителя Wi-Fi или телевизионной антенны.

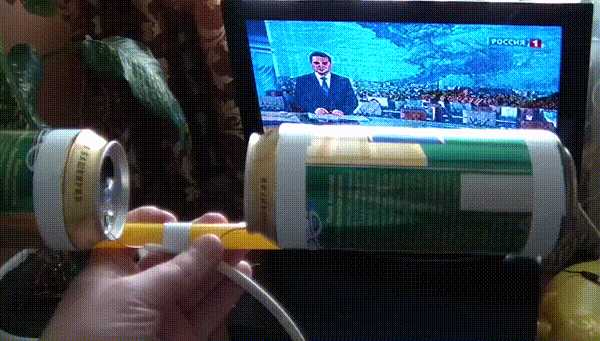

Анимированное изображение
Телевизионная самодельная антенна из пивных банок – звучит невероятно. Тем не менее, такая антенна несложна в изготовлении и работает ничуть не хуже изготовленной в заводских условиях. Отбрасываем скептицизм и попробуем провести эксперимент: поймать радиоволны пивной банкой.
Материалы для самодельной антенны
Материала вам понадобится совсем немного. Все необходимое для изготовления простейшей антенны, найдется практически в каждом доме, разве что придется купить несколько метров телевизионного кабеля.Итак, берем:
- Две жестяные банки. Все производители используют для их изготовления одинаковый металл и руководствуются одними и теми же стандартами. Название напитка, его крепость, цвет банки и прочие характеристики на работоспособность антенны не влияют.
- Два самореза по металлу. Тех, которые строители называют «блохами».
- Фигурную отвертку.
- Вместо саморезов и отвертки можно использовать паяльник и припой.
- Телевизионный кабель РК-75 (RG-6/U) со штекером, не менее двух метров. Длина провода зависит от того, где вы планируете установить антенну.
- Деревянную вешалку или любую подходящую деревянную (пластиковую) планку.
- Изоленту или скотч. Для большей надежности и безопасности антенны лучше использовать изоленту.
Если все материалы собраны и разложены на расстоянии вытянутой руки, приступаем к занимательному процессу изготовления антенны из жестянок.
Порядок изготовления антенны

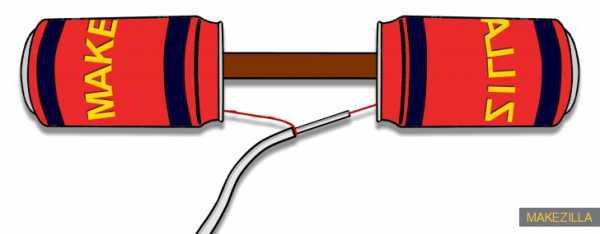

Первым делом следует составить чертеж будущего чуда инженерной мысли. Или нарисовать приблизительную схему.

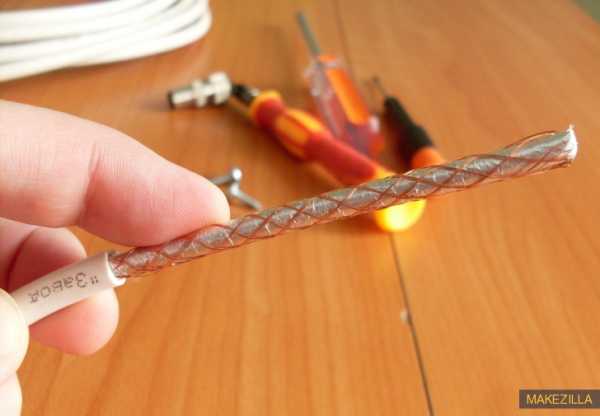

Следующий шаг – подготовка кабеля. Это самая кропотливая работа, требующая максимальной аккуратности. Сначала конец кабеля нужно очистить от верхней пластиковой оболочки, примерно на 10-12 см. Под оболочкой находится защитный экран из фольги и оплетка из тонких медных нитей.
Медные нити аккуратно скручиваем в одну косичку, фольгу удаляем. Вспененный полиэтилен, который находился под фольгой, тоже предстоит срезать на несколько сантиметров.
Скрутку из защитного экрана и сердцевину кабеля присоединяют к пивным банкам. Это можно сделать с помощью саморезов или припаять.
В самом крайнем случае в банке можно проделать дырочки, продеть в них контакты и крепко скрутить.
Теперь осталось прикрепить банки изолентой к деревянной вешалке и антенну можно испытывать. Если деревянной вешалки в хозяйстве не нашлось, можно поэкспериментировать с пластиковой, металлическая категорически не подходит. Важно, чтобы жестянки не контактировали с электропроводным материалом.
Вместо вешалки можно взять деревянную (пластиковую) планку или проявить оригинальность на все 100% и прикрепить банки к эффектной коряжке. Главное, чтобы конструкция антенны не была чересчур громоздкой.

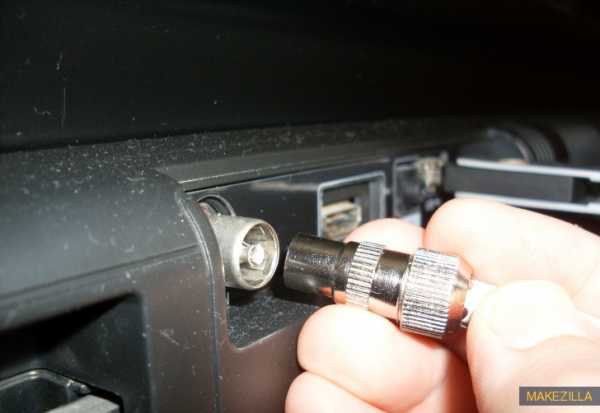

Штекер вставляем в телевизор, антенну вешаем возле окна, где сигнал заведомо сильнее и убеждаемся, что жестянки замечательно справляются с возложенной на них миссией.
Конструкцию самодельной антенны можно усложнять, адаптировать для вывода на улицу и в конечном итоге добиться высокого качества приема сигнала.
makezilla.ru
Антенна из банок своими руками – укорочение и настройка
Вводили читателей в курс вопроса конструирования полуволновых вибраторов, тема столь обширна, будут проявляться временами новые аспекты. Столь полюбившаяся зрителям передача, обсуждающая, как собирается антенна из банок своими руками — новая вариация, обмусоливающая старую тему. Конструкция, сформированная двумя жестянками, выстроенными рядком на палке, образуют диполь — первую действующую антенну, сделанную человечеством. Обсудим аспекты конструирования, читателям окажется полезно узнать: не одни пивные банки годятся принести пользу дому, помогут кофейные, прочие жестянки. Читателей, раскусившие задумку, могут сразу переходить изучать графики, приведенные ниже, прочим будет интересно почитать теорию.
Коэффициент укорочения антенны
Под коэффициентом укорочения принято понимать число, показывающее, во сколько раз длина волны линии меньше, нежели в свободном пространстве. Однако сегодня коснемся другой области. Давно замечено: полуволновой вибратор снабжен идеальными характеристиками лишь при минимальной толщине проволоки (отбрасываем высоту подвеса антенны). В реальности провод снабжен конечными размерами, изменяющими характеристики. Касается частоты. Помните, размеры полуволнового вибратора определены длиной волны.
При отклонении от резонанса прием начнет падать, на практике эффекта стараются избежать. С увеличением диаметра стержня вибратора частота уходит вверх. Означает: следует слегка укоротить плечи для точного попадания на канал. Чтобы придать процессу некую научность, введен термин коэффициента укорочения. Коэффициент укорочения антенны показывает, на сколько в процентном отношении потребуется укоротить полуволновой вибратор для придания оптимальных свойств системе.
Графика показывает: зависит коэффициент укорочения антенны от отношения длины волны к удвоенному диаметру проволоки, из которой сделан полуволновой вибратор. Придумана иная форма графика, смысл остается прежним. Для расчета удобнее с точки зрения минимизации вычислений. Дана частота 100 МГц, диаметр медной трубки, послужившей материалом, составляет 25 мм. Находим нужную длину полуволнового вибратора, пользуясь формулой.
Определим длину волны: 299792458 / 100000000 = 2,998 м. Коэффициент укорочения находим, пользуясь графиком, разделив 2,998 на 0,025 (толщина проволоки), получается 120. Рисунок показывает: К = 0,482. Заключаем: суммарная длина полуволнового вибратора составит 1,445 метра. Сразу оговоримся, расчетный график сильно расходится с приведенным ниже (теоретически предполагаются идентичными). Во втором случае длина получается меньше, антенну укоротить проще, нежели нарастить. В пользу последнего графика говорит факт: рекомендует форум радиолюбителей, люди собрались с практическим прицелом, следовательно, можно доверять. В любом случае стоит попробовать оба рисунка.
Как определить коэффициент укорочения антенны для пивных банок
Надеемся, понятно: полуволновой вибратор из банок соберем только для той длины волны, которая приближенно равна четырем длинам банки. Конструкция вибратора подразумевает: оба плеча равны, не стоит пытаться взять жесть разных напитков. Высокие баночки с низкими не могут быть плечами одной антенны. Расстояние в разрыве типично составляет 10 – 20 мм. Теперь необходимо обзавестись линейкой, получится сказать, для какой частоты пригодна обычная пивная банка.
Нужное отыскалось в официальном документе, называется ГОСТ Р 51756-2001 — Банки алюминиевые глубокой вытяжки с легко вскрываемыми крышками. Технические условия. Размеры нормированы, предварительные расчеты проведете дома. Стандарт вводит четыре типоразмера пивных банок, указываемые таблицей. Для удобства читателей сведения приводим выше (первый рисунок). Любой найдет текст стандарта в интернете.
Предлагаем читателям заняться… Имеется график коэффициентов относительного укорочения полуволнового вибратора, в наличии размеры банок. Известно расстояние меж плечами, составляющее 10 — 20 мм. Имея на руках сведения, подсчитаем длину волны, принимаемую будущим самодельным полуволновым вибратором. Банка объемом 0,5 литра снабжена габаритными размерами:
- Высота 168 мм.
- Внешний диаметр 66,4 мм.
Зависимость на графике напоминает параболу, шкала логарифмическая по горизонтали. Поскольку точной формулы на руках нет, предлагается определить диапазон, потом по возможности найти резонансную частоту.
Удвоенная высота банки, зазор меж плечами составляют суммарно 350 мм. Половина волны, не считая коэффициента укорочения. Получается длина волны 70 см, частота цифрового телевидения. Найдем более точно: 299792458 / 0,7 = 428,3 МГц. Теперь становится понятным, почему некоторые умники применяют пивные банки, вылавливая каналы телевидения.
Посчитаем коэффициент укорочения по первому (верхнему) графику, получается: λ/d = 0,7 / 0,0664 = 10,54. На левой границе шкалы, К = 0,4625. Находим частоту, под которую подойдет полуволновой вибратор умножением на коэффициент, только удвоенный. 396 МГц. Для сравнения первый мультиплекс Москвы вещает на 560 МГц. Банки возьмем короче. Примерно в 560 / 396 = 1,41 раза, дает высоту емкости 118 мм. Длина согласно стандарту пивной банки 0,33 литра. По нашим собственным подсчетам, получается: если сделать антенну из банок своими руками, ловит первый мультиплекс Москвы. Неизвестны занимавшиеся подбором частот, но цифра (560 МГц) заставляет задуматься.
Настроить антенну из пивных банок на нужный канал
Не будем пересказывать, как сделать из банок антенну самостоятельно – натянуть на палку две жестяные емкости под силу каждому. Главное, чтобы два плеча оставались параллельны, находились горизонтально. Приделать – каждый на собственный лад горазд. Черенок лопаты, вешалка одежная, штора, любой подходящий предмет.
Возникает вопрос, как произвести настройку собранной из пивных банок антенны. Видим два фактора, нуждающиеся в согласовании:
- Волновые сопротивления линии и антенны.
- Вопрос симметрирования.
Каналы цифрового телевидения облюбовали диапазон ДМВ, симметрирование не имеет решающей роли, как на более длинных волнах. Что касается волнового сопротивления, у идеального полуволнового вибратора цифра колеблется в диапазоне 72 — 76 Ом, согласуется с телевизионным кабелем. Допускали вольности в обращении с цифрами, читатели заметили: нельзя умножать длину антенны на выбранный коэффициент, цифра окажется меньше, полученной графически. Аспекты указанные, погрешность инженерных расчетов (закладывается 30%), приводят к необходимости самодельную антенну настраивать.
Проще сделать, изменяя расстояние меж банками. Варьируется в широких пределах, логично воспользоваться. С увеличением диаметра провода (банки) растет полоса пропускания антенны. Для отношений длины волны, диаметра проволоки, равного 10000, диапазон, где КСВ может быть настроен в требуемых пределах, составляет 6,5%. При отношении 100 параметр вырастает в 2,5 раза. Полезное свойство для антенн. Кстати, по указанной причине рассматриваются литературой полуволновые вибраторы, у которых множество плеч с любой стороны образуют цилиндрические поверхности. По схожим принципам реализованы фрактальные биконусные антенны, рассмотренные кратко в предыдущих обзорах.
Баночные антенны крепите герметиками. Силиконовый сантехнический стоит копейки, найдете в хозяйственном магазине. Чтобы антенну не ломало ветром, прочно крепите конструкцию. Силикон бесстрашно встретит дождь, пропускает радиоволны. Используйте современные технологии, сочетая с проверенными временем конструкциями. Кстати, не одни пивные банки годятся для изготовления антенны. Металлические цилиндры сойдут.
Из сказанного запомним, самостоятельно сделать антенну из банок реально. Причем годятся любые емкости. Возможно делать трубы из картона, обклеивать алюминиевой фольгой, получая приемлемый результат. Отличие от традиционной конструкции в широкополосности, ряде сложностей с согласованием. Открывается широкое поле экспериментаторам: с картоном, фольгой обращаться несравненно проще. Самодельная антенна из банок станет необычным украшением интерьера, если цвета подобраны правильно. В довершение скажем: ролик Ютуб лишен простейших расчетов, тяжело получить хороший результат, отбрасывая теорию. При попытках поймать Первый канал не хватало полосы пропускания устройства. Вот почему антенна из банок, собранная на столе, работала плохо. Хотя… в период Олимпийских игр выяснилось: у Останкино прием неуверенный, возможно, в этом дело.
vashtehnik.ru
