Простой антенный усилитель | Мастер-класс своими руками

Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до 4000 МГц. Да, почти 4 ГГц! Во времена моей молодости о таком можно было просто мечтать, а сейчас такой усилитель на одной крохотной микросхеме может собрать даже начинающий радиолюбитель. Причем не имеющий опыта работы со сверх высокочастотной схемотехникой.
Представленный ниже антенный усилитель необычайно прост в изготовлении. Имеет хороший коэффициент усиления, низкий уровень шума и низкий ток потребления. Плюс очень широкий диапазон работы. Да, ещё и миниатюрный размер, благодаря которому его можно встроить куда угодно.

Где можно применить универсальный антенный усилитель?


Да практически где угодно в широком диапазоне 50МГц – 4000МГц.
  • - Как усилитель сигналов телевизионной антенны для приема как цифровых, так и аналоговых каналов.
  • - Как антенный усилитель для FM приемника.
  • - др.

Это что касается бытового использования, а в радиолюбительской сфере применения гораздо больше.

Характеристики антенного усилителя


  • Рабочий диапазон: 50 МГц – 4000 МГц.
  • Усиление: 22,8 дБ - 144 МГц, 20,5 дБ - 432 МГц, 12,1 дБ - 1296 МГц.
  • Коэффициент шума: 0,6 дБ - 144 МГц, 0,65 дБ - 432 МГц, 0,8 дБ - 1296 МГц.
  • Ток потребления порядка 25 мА.

Более подробные характеристики можно посмотреть в даташит SPF5043Z.
Малошумящий усилитель отлично себя зарекомендовал. Низкий ток потребления вполне себя оправдывает.
Так же микросхема отлично выдерживает высокочастотные перегрузки без потери характеристик.

Изготовление антенного усилителя


Схема



В схеме используется микросхема фирмы RFMD SPF5043Z, которую можно купить на - АлиЭкспресс.
По сути вся схема — это микросхема усилитель и фильтр для ее питания.

Плата усилителя

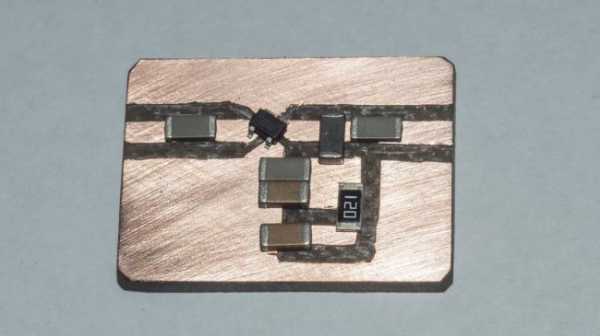

Плату можно сделать из фольгированного текстолита, даже без травления, как это сделал я.

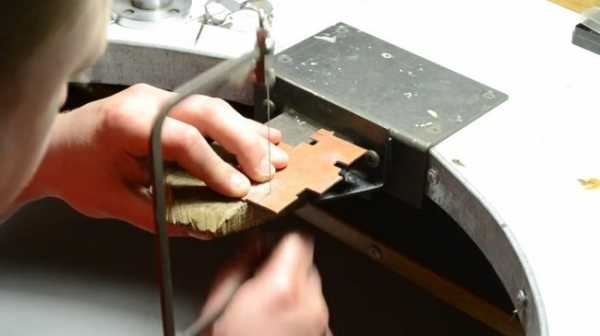

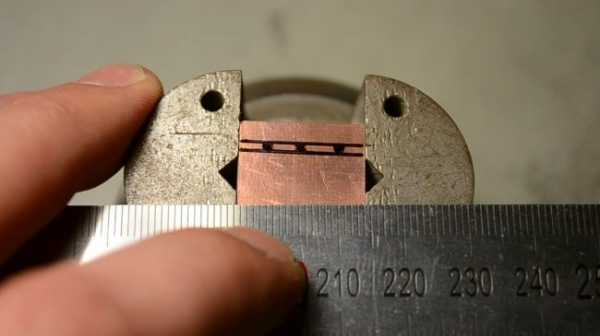

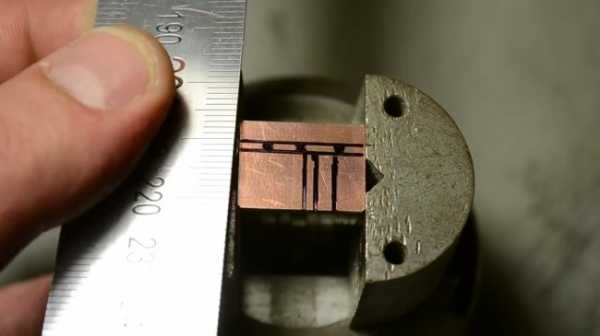

Берем двух сторонний фольгированный текстолит и выпиливаем прямоугольник размером примерно 15х20 мм.

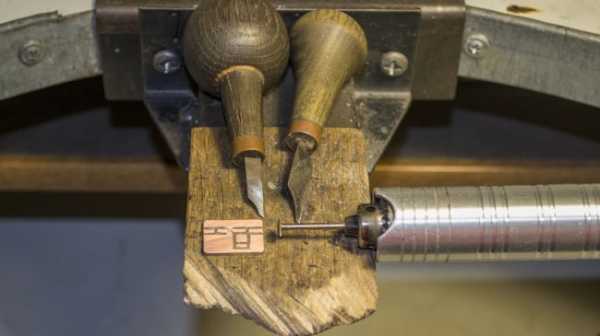

Затем, перманентным маркером рисуем по линейке разводку.


А дальше хотите травите, а хотите вырезайте дорожки механически.

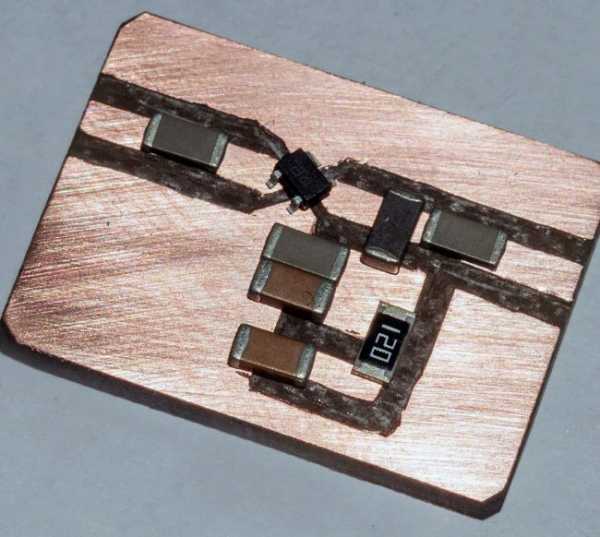

Далее все залуживаем паяльником и припаиваем SMD элементы типоразмера 0603. Нижнюю сторону платы фольги замыкаем на общий провод, тем самым экранируем подложку.


Настройка и испытание


Настойка не требуется, можно конечно замерить входное напряжение, которое должно быть в пределах 3,3 В и потребляемый ток примерно равен 25 мА. Так же если вы работаете в диапазоне выше 1 ГГц, то возможно, потребуется согласовать входной контур, уменьшением конденсатора до 9 пФ.
Подключаем плату к антенне. Проверка показала хорошее усиление и низкий уровень шума.

Будет очень хорошо, если разместить плату в экранированном корпусе, типа такого.

Плату уже готового усилителя можно купить на АлиЭкспрес, но стоит она же в разы дороже, чем микросхема отдельно. Так что лучше заморочиться как мне кажется.

Дополнение схемы


Для питание схемы требуется напряжение 3,3 В. Это не совсем удобно, к примеру, если использовать усилитель в автомобиле с напряжением бортовой сети 12 В.

Для этих целей можно ввести в схему стабилизатор.

Подключение усилителя к антенне


По расположению, усилитель следует располагать в непосредственной близости у антенны.
Для защиты от статики и гроз желательно, чтобы антенна была бы замкнута по постоянному току, то есть нужно использовать петлевой или рамочный вибратор. Антенна типа «Биквадрат» будет отличным вариантом.

Смотрите видео испытания простого усилителя для антенны


sdelaysam-svoimirukami.ru

Антенный усилитель - критерии выбора и переделка платы современных и старых ТВ

Сегодня эфирное телевизионное вещание всё ещё остаётся наиболее распространённым видом получения информации. Но качественный сигнал обеспечивает лишь зона покрытия вышки, а если вы находитесь вне ее, то о качестве нужно заботиться самим.

Решением проблемы в такой ситуации станет антенный усилитель. Однако его необязательно покупать, поскольку вполне можно сделать своими руками из подручных материалов.

Краткое содержимое статьи:

Зачем нужен антенный усилитель. Особенности понятия

Антенный усилитель для автомагнитолы и ТВ подсоединяют к антенне, если хотят добиться повышения качества приёма аудио-или телесигнала.

Его используют в следующих ситуациях:

  • большое расстояние от ретранслятора до приёмника;
  • неправильный выбор антенны.

Благодаря данному устройству можно значительно улучшить уровень показываемого изображения. Оптимальным местом установки антенного усилителя своими руками считается место недалеко от приёмника. Это объясняется тем, что сигналу свойственно снижаться, идя от него по кабелю.

Но в некоторых ситуациях, например, в случае удалённого приёма, устанавливать усиливающий сигнал прибор вплотную к приёмнику бессмысленно.


Типы устройств

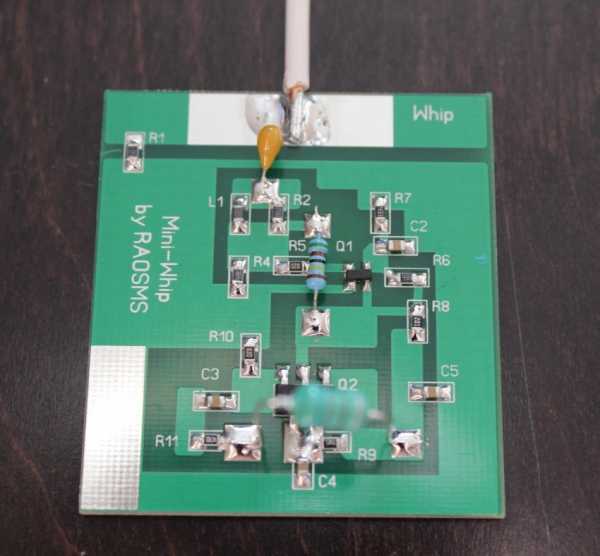

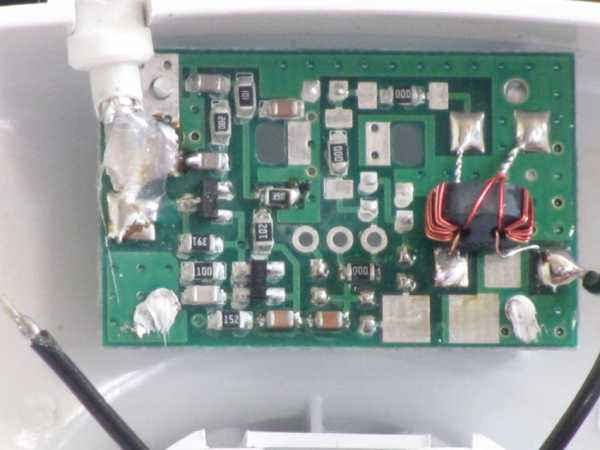

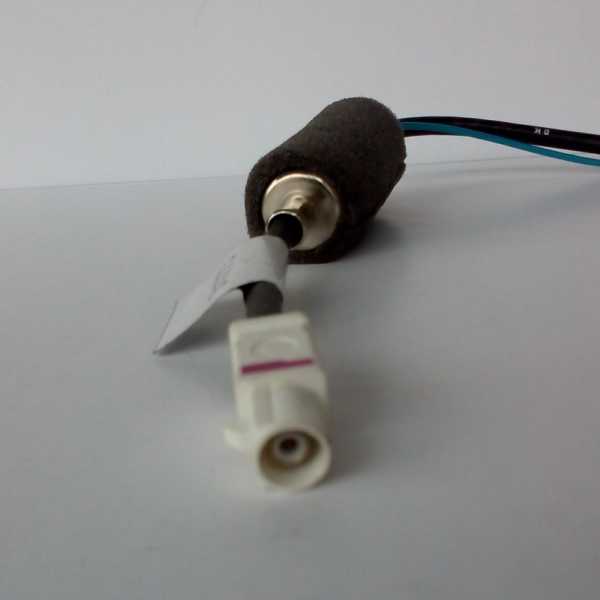

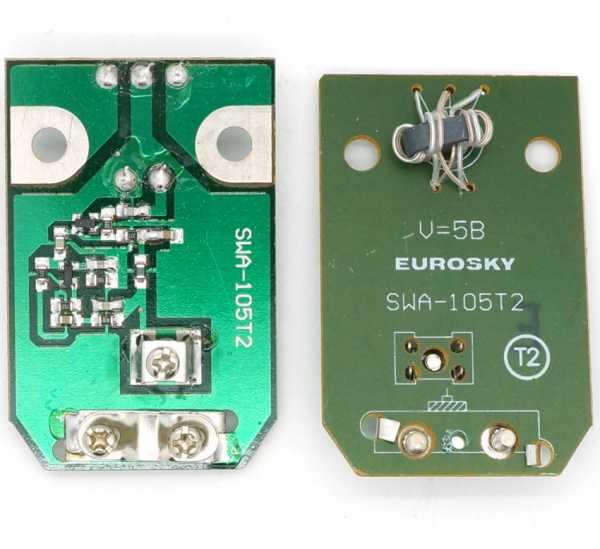

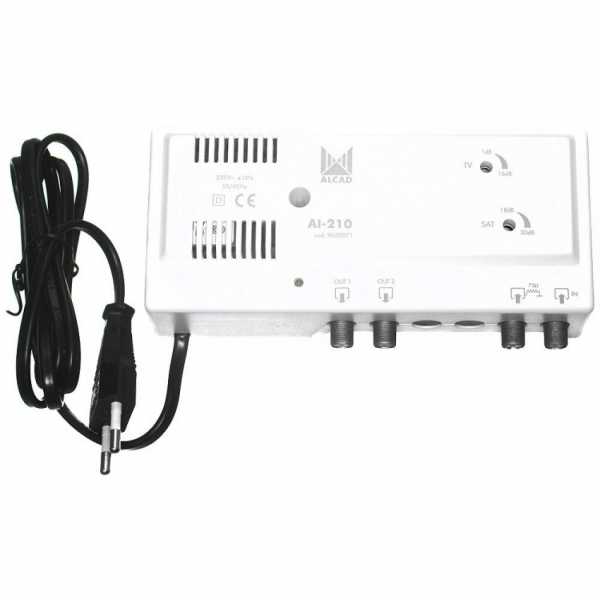

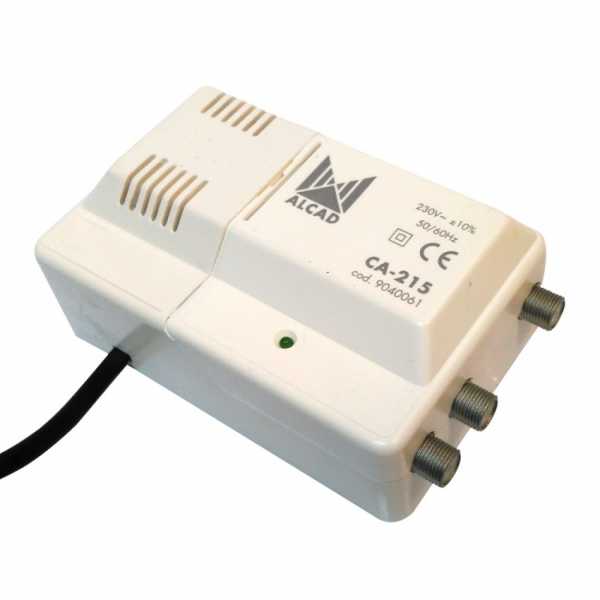

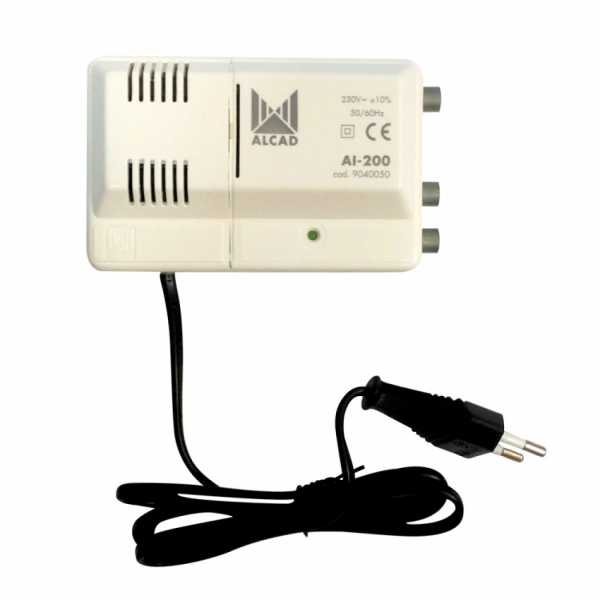

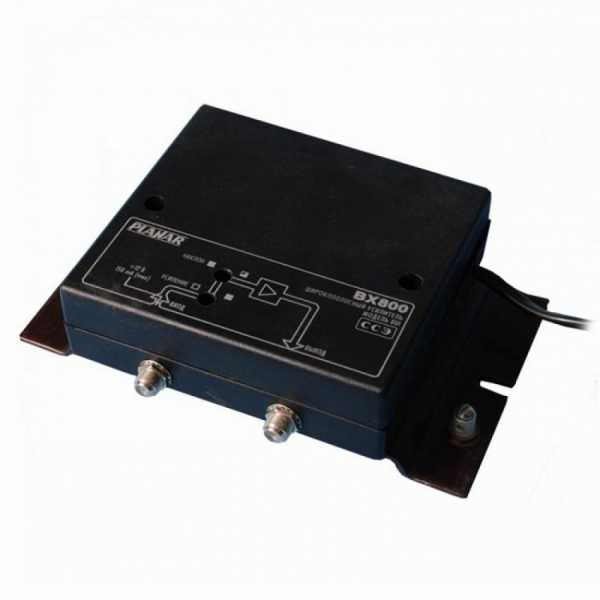

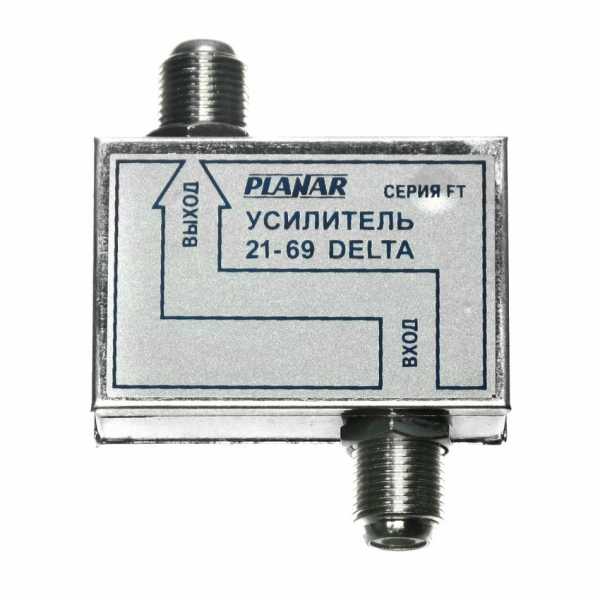

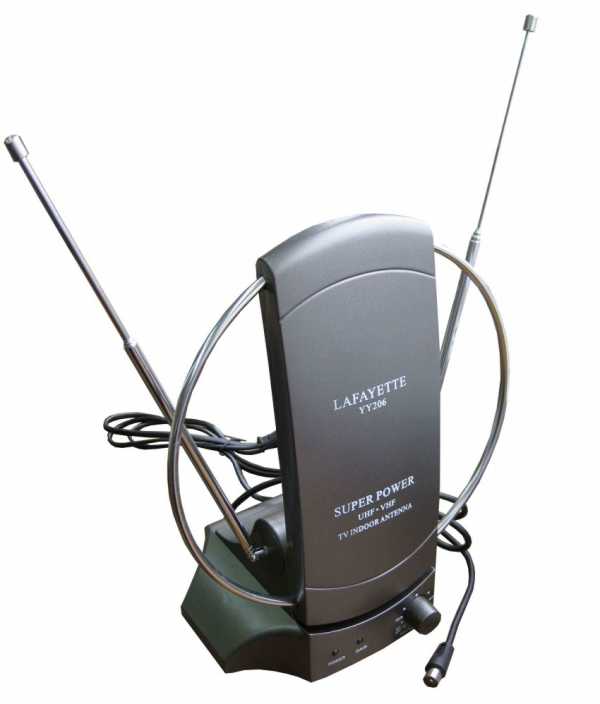

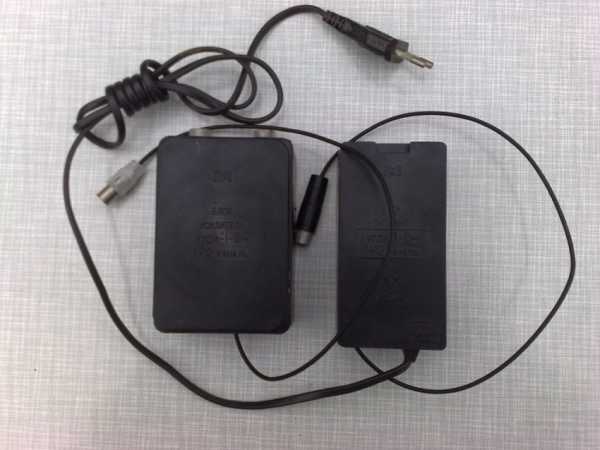

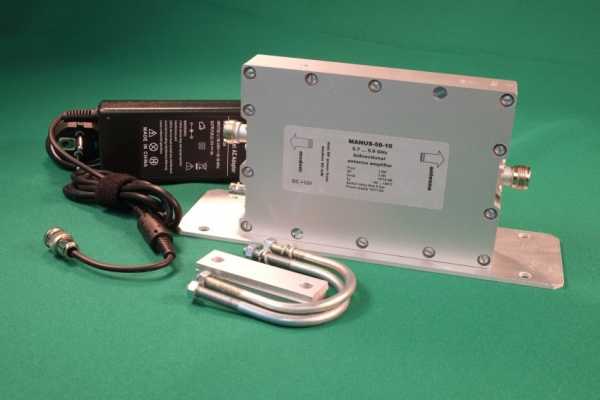

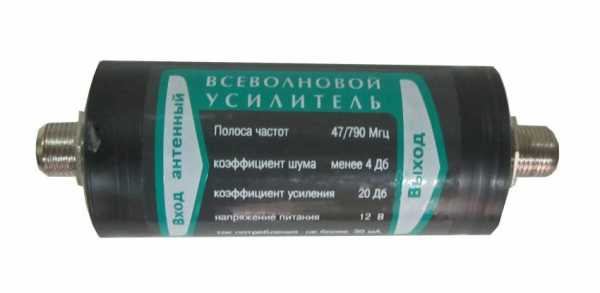

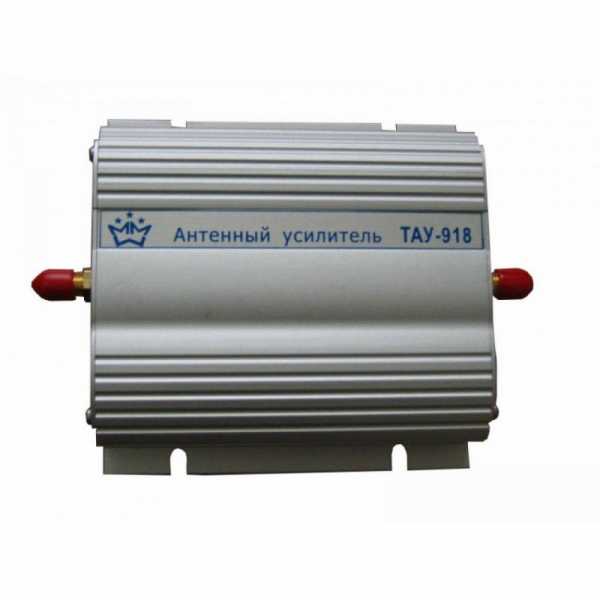

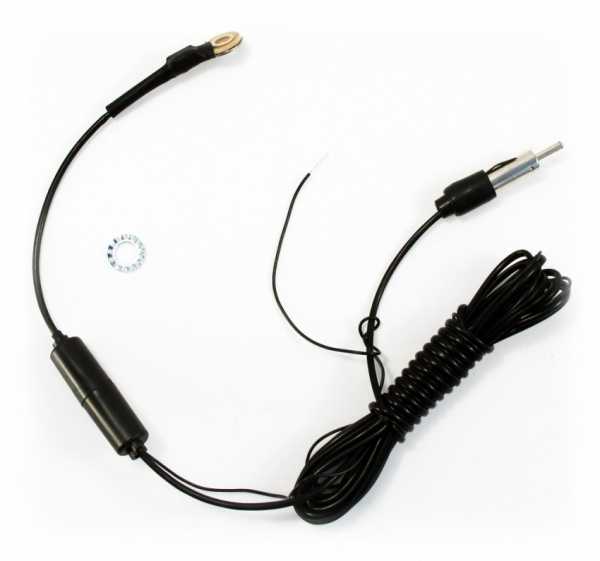

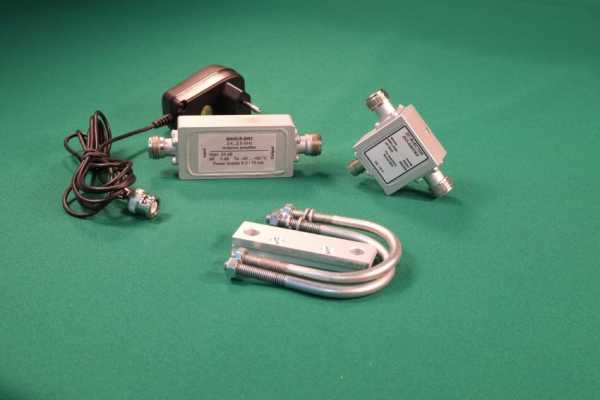

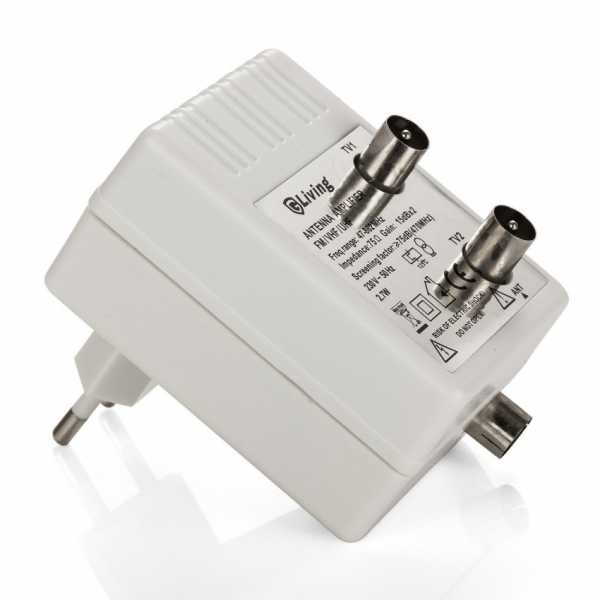

Как видно на фото антенных усилителей, они бывают:

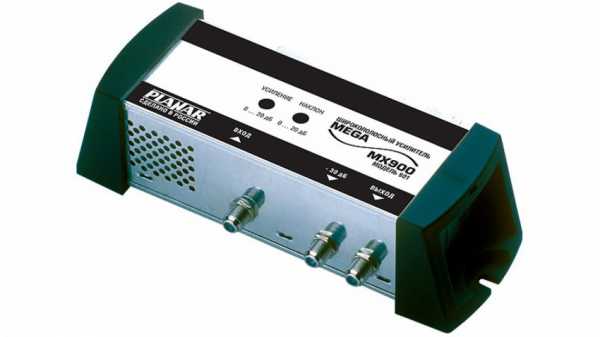

Широкополосными. Подобный тип приборов применяется, если надо улучшить приём изображения одновременно на нескольких приёмниках. Обычно их устанавливают в многоэтажных зданиях. Широкополосное устройство может работать не только в ДМБ, но и в МВ диапазоне.

Диапазонными. С их помощью есть возможность приёма телесигнала от удалённых телевизионных вышек. Диапазонный усилитель усиливает уровень сигнала и устраняет помехи.

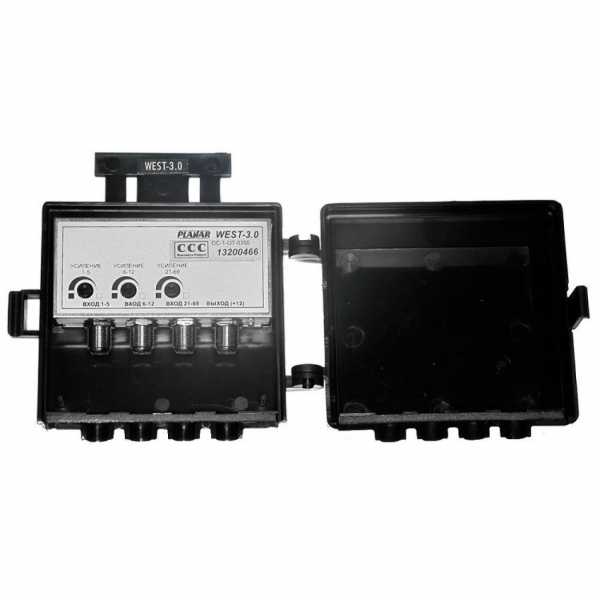

Многодиапазонными. Такие приборы случат для обеспечения улучшенной картинки от приёмников, расположенных на высоких мачтах. Применение устройств многодиапазонного типа возможно в случае малых систем коллективного приёма.

Делаем усилитель сигнала своими руками

Рассмотрим схему простого антенного усилителя. Её запутывание начинается от источника питания напряжением 2,8-5,2 В. Прибор по такой схеме характеризуется практически бесшумной работой (производимый шум равен всего 2 дБ) и имеет достаточно высокий показатель усиления (приблизительно 13 дБ).

Ещё один плюс — собранная схема не нуждается в настройке. Приведённый прибор уместно использовать для комнатных теле- и радиоантенн.

Порядок работ:

  • Подготовьте всю требуемую электронную начинку.
  • Разложите инструменты и расходные материалы.
  • Сделайте печатную плату. Причём лучше не использовать навесную сборку и специальные монтажные панели, иначе прибор будет производить слишком много шума при работе.
  • Припаяйте все электронные компоненты.
  • Тщательно проверьте получившийся прибор.
  • Подключите его к антенне и приёмнику.

Что касается источника питания, то более подробное описание, как сделать блок питания антенного усилителя, можно без труда найти в Интернете.


Особенности подключения усилителя сигнала к телевизору

Здесь самое главное, чтобы прибор располагался максимально близко к телевизору, ведь кабельные потери оказывают существенное влияние на уровень изображения. Это требование относится не только к собственноручно собранным устройствам, но и к покупным. Исключение можно сделать лишь для антенн с коротким кабелем.

Не забудьте внимательнейшим образом ознакомиться с инструкцией для проверки и подключения усилителя. Это поможет избежать многих проблем.

Если вы подключили усиливающее сигнал устройство, а каких-либо положительных сдвигов в уровне картинки не произошло, то следует проверить направленность антенны и волновое соответствие этих приборов друг к другу.

Обратите внимание!

Помните, что все действия нужно производить с выключенным из сети оборудованием.

Запрещается подсоединять усилитель к внешней антенне, не оснащённой грозозащитой.

В заключение отметим, что занимаясь созданием антенного усилителя нужно стремиться не только к усилению сигнала, но и к тому, чтобы устройство производило как можно меньше собственного шума. Чтобы этого добиться, используйте детали высокого качества и остановитесь на минимальных размерах для прибора.

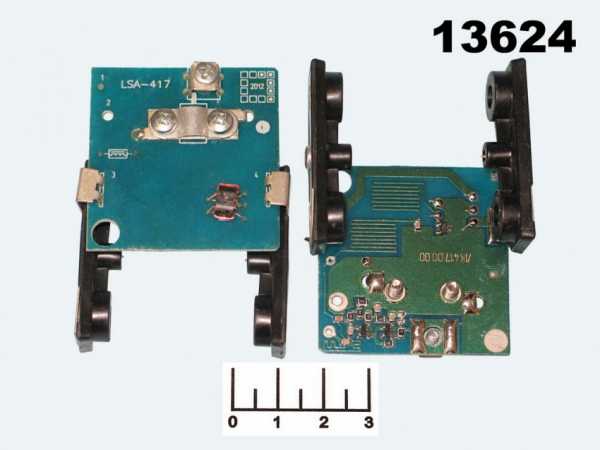

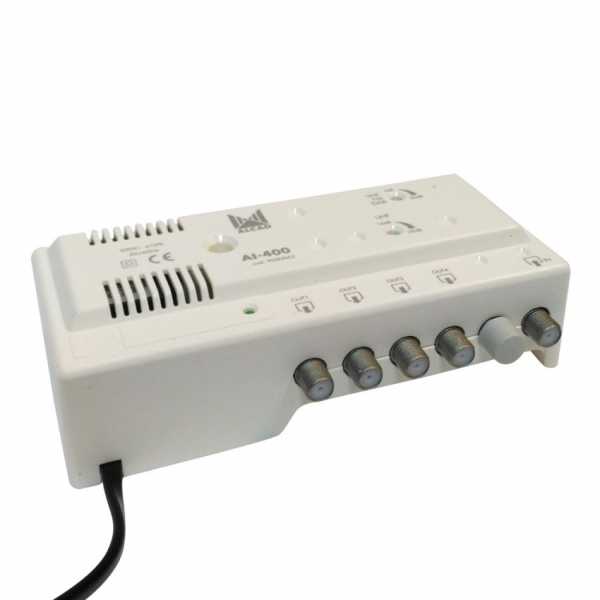

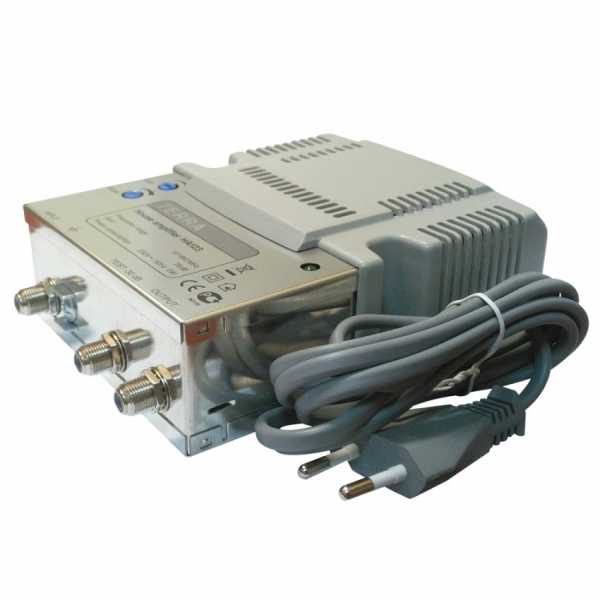

Фото антенных усилителей

Обратите внимание!

Обратите внимание!

Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях 😉

sdelatlegko.ru

Универсальный антенный усилитель на дачу своими руками

Приветствую любителей самоделок!
Решил поделиться с вами своей интересной самоделкой, которую просто сконструировать любому из вас.

Ну что, начнем!!!

Все началось с того, что мне в деревню пригодился интернет. Купил модем мегафон, подключил. Решил попробовать, но получилось так, что связи то нет. И узнал, что сигнал можно повысить с помощью антенного усилителя.

Мне понадобилось:

  • Большая алюминиевая пластина круглой формы;
  • Длинная медная проволока;
  • Два маленьких кусочка и один большой кусок резинового ремня от трактора;
  • Кабель для антенн от телевизора;
  • Алюминиевый кронштейн.
  • Два больших болта, две гайки и две шайбы.
  • Четыре длинных самореза.

Инструменты:

  • Молоток;
  • Отвертка;
  • Изолента;
  • Гаечный ключ;
  • Дрель;
  • Сверла;
  • Плоскогубцы;
  • Паяльник.

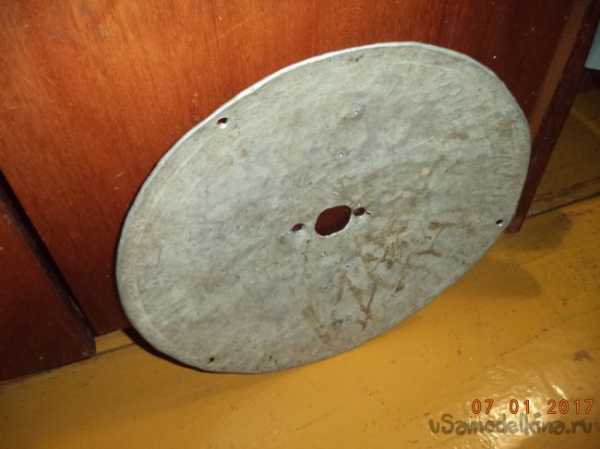

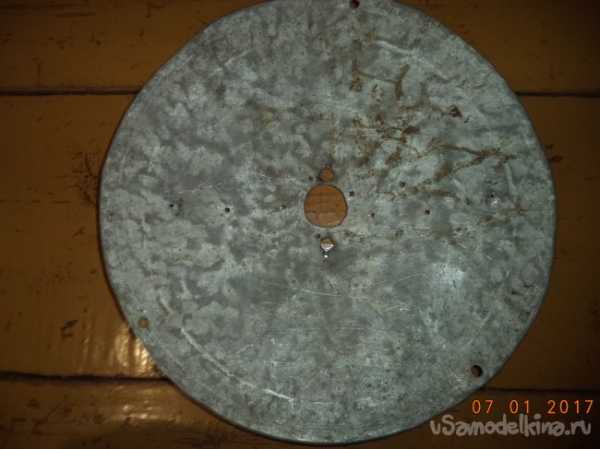

Берем большую алюминиевую пластину круглой формы и сверлим в нем отверстия нужного диаметра.

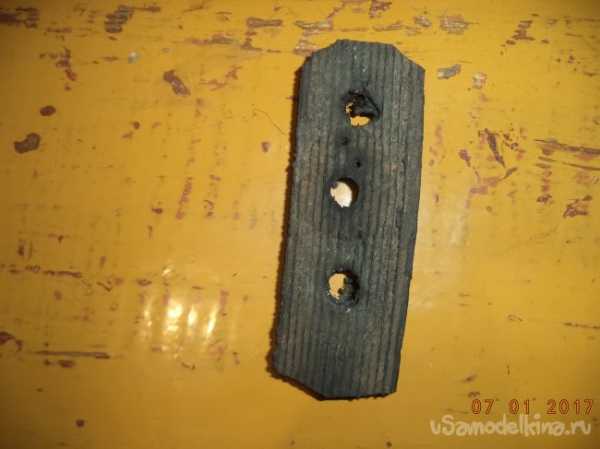

Далее берем большой резиновый кусок и тоже делаем 3 одинаковых отверстия как по центру пластины.

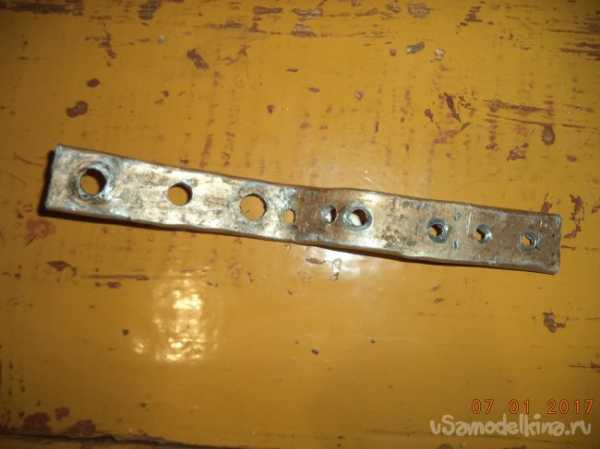

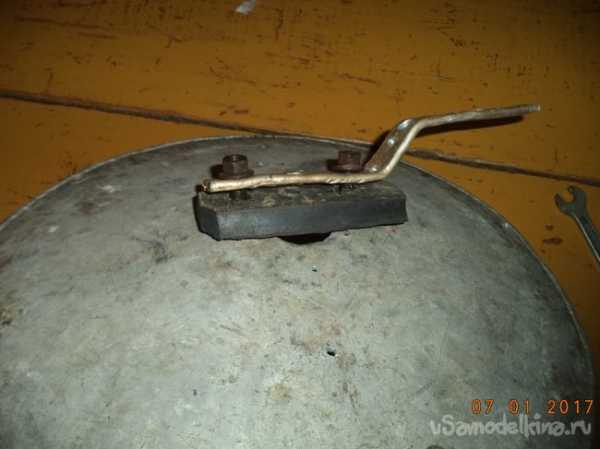

Затем берем алюминиевый кронштейн и делаем отверстия как на резине. И еще отверстия для закрепления антенны куда либо и сгибаем как показано на фото.

Некоторые отверстия здесь лишние.

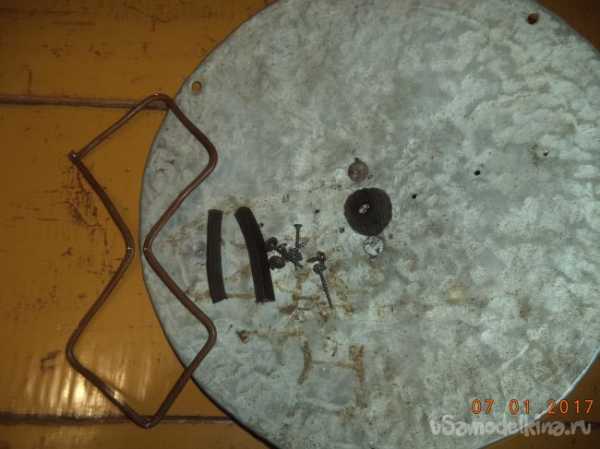

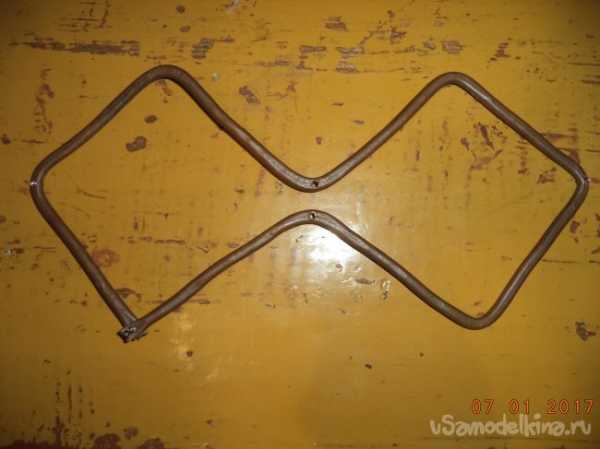

Дальше берем большую медную проволоку, сгибаем её, делаем отверстия и соединяем концы проволоки саморезом или спаиваем их.

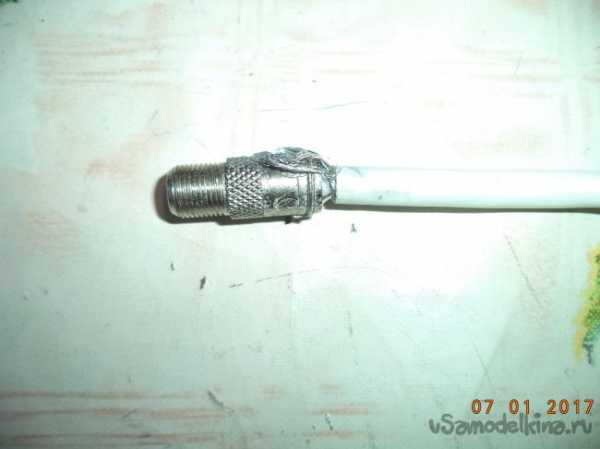

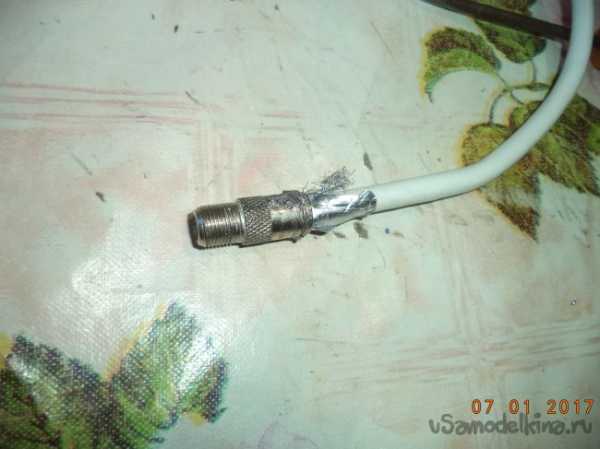

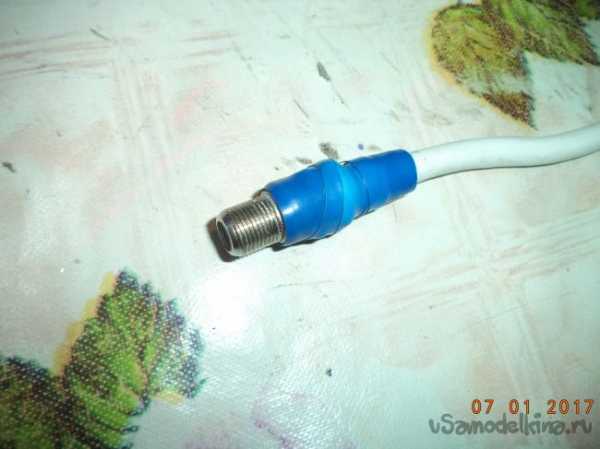

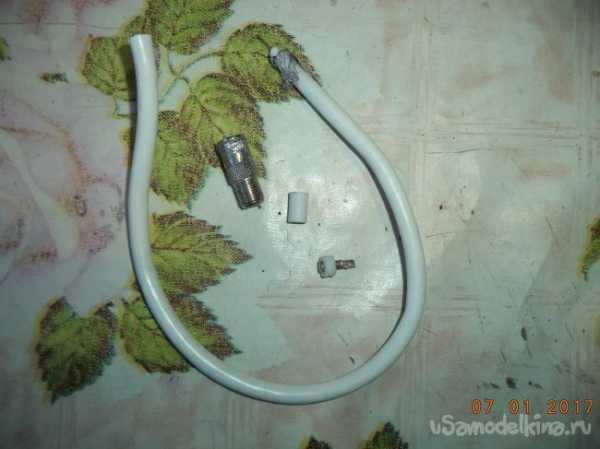

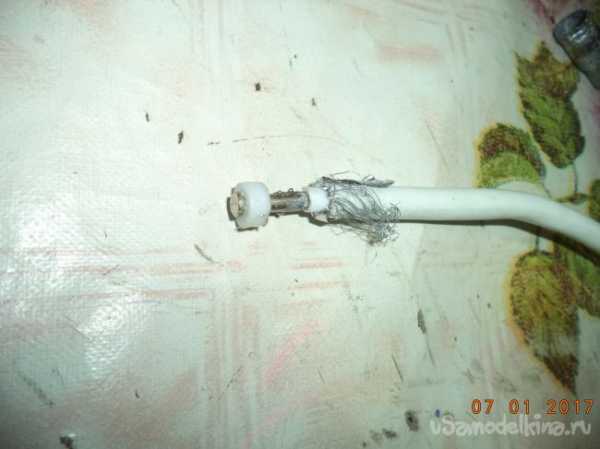

Теперь возьмем кусок кабеля и переходник.

Спаиваем нужный провод к нужной детали.

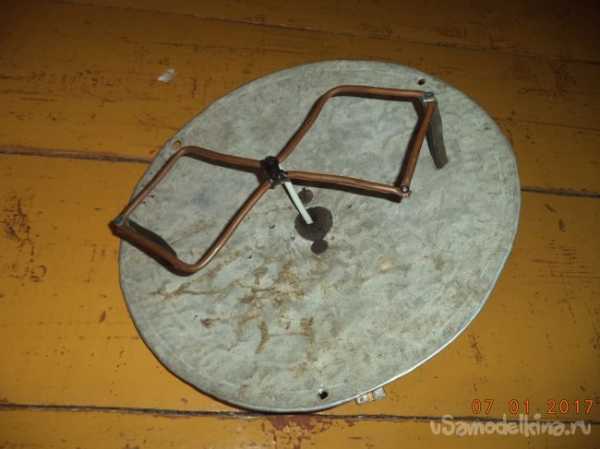

Изолируем то, что получилось, как показано на фото.

Вот и все, все наши детали готовы, чтобы собрать наш усилитель.

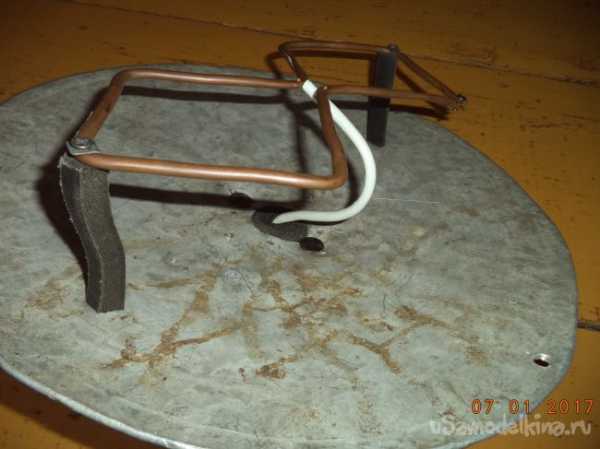

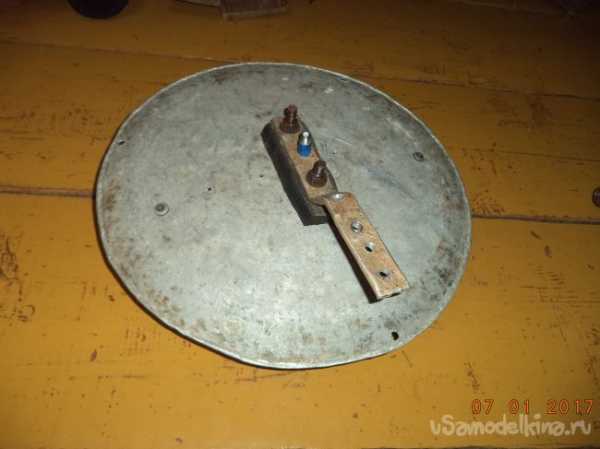

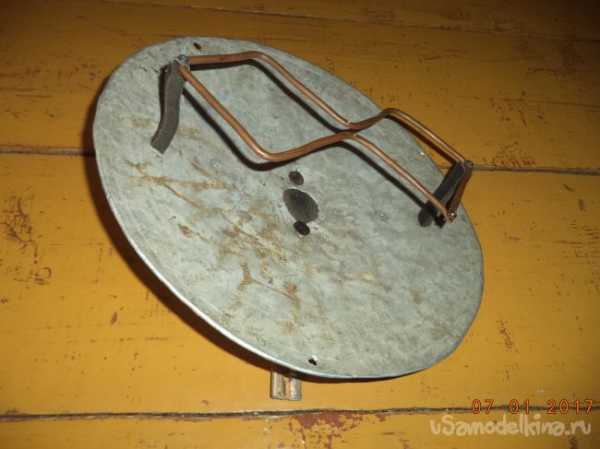

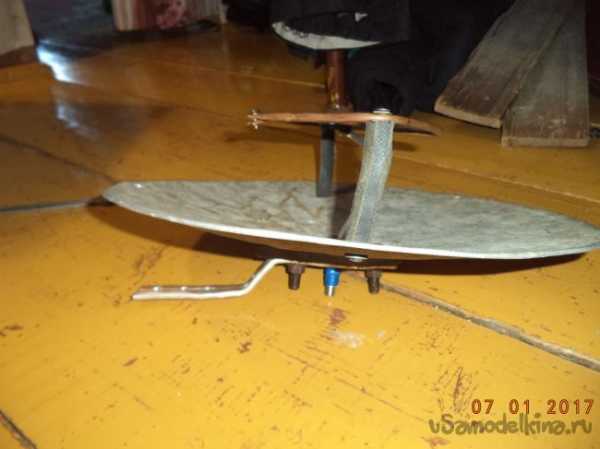

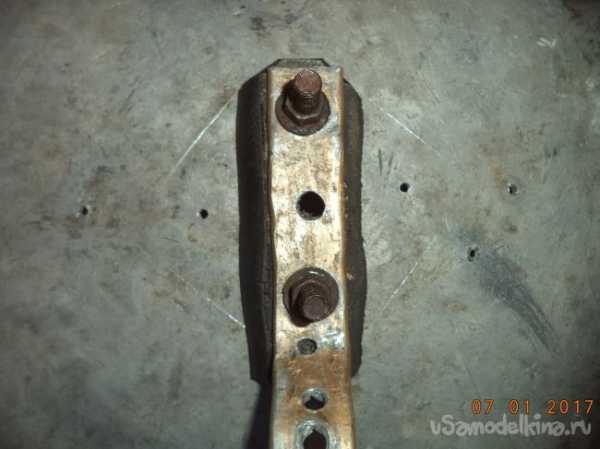

Закрепляем большой кусок резины, кронштейн, и пластину в одно целое с помощью двух болтов, двух гаек и двух шайб (не хоккейных).

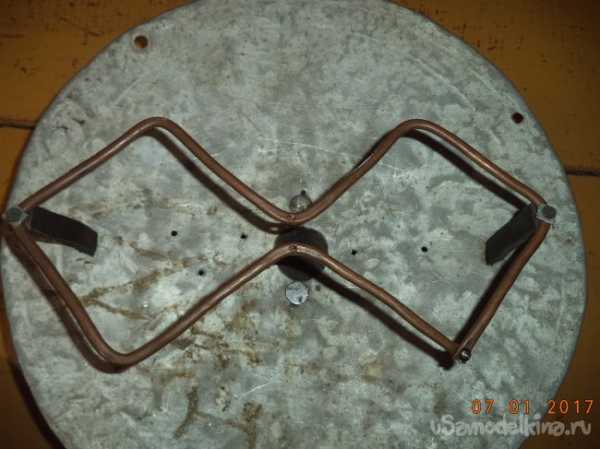

Прикрепляем нашу проволоку с помощью двух маленьких резиновых кусочка и четырех саморезов.

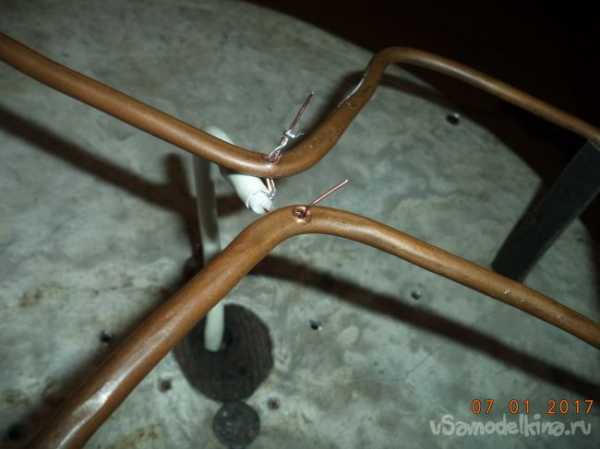

Теперь берем наш подготовленный кабель и прицепляем её как на фото.

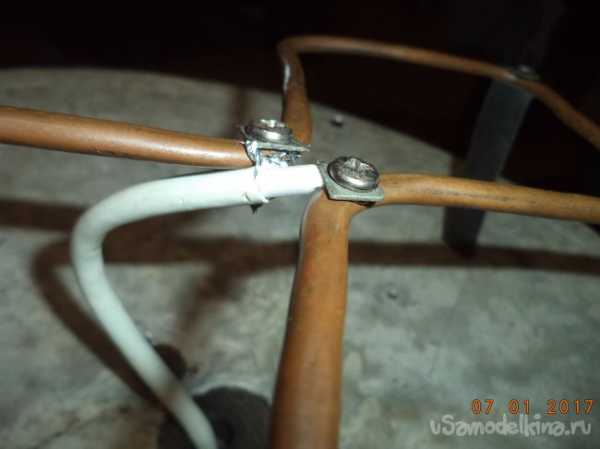

Закрепляем контакты кабеля на проволоку с помощью саморезов.

Теперь изолируем контакты изолентой.

Вот и все, усиливающая антенна для интернета готова. Осталось лишь подсоединить с помощью кабеля антенну к модему, и поставить антенну как можно выше.

Результат.

Вот таким был сигнал, то-есть его вообще не было.

А вот так стала работать антенна.

На этом пожалуй все. Что непонятно спрашивайте, постараюсь на все вопросы ответить!
Спасибо всем за внимание!
Хорошего всем настроения!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Антенный усилитель 30…850 МГц » Полезные самоделки


Телевизор есть в каждом доме. Но не всегда удается принимать любимую телепередачу с хорошим качеством изображения: или телецентр расположен достаточно далеко, или его передатчик излучает в эфир не очень мощный сигнал, или условия не позволяют ориентировать приемную ТВ антенну на телецентр. Для улучшения приема ТВ сигнала поможет антенный усилитель.

Антенный усилитель 30…850 МГц
Телевизор есть в каждом доме. Но не всегда удается принимать любимую телепередачу с хорошим качеством изображения: или телецентр расположен достаточно далеко, или его передатчик излучает в эфир не очень мощный сигнал, или условия не позволяют ориентировать приемную ТВ антенну на телецентр. Для улучшения приема ТВ сигнала поможет антенный усилитель. Обычно он располагается на крыше около приемной антенны, но не у всех есть возможность размещения полезного устройства на крыше или чердаке, поэтому усилитель обычно располагается в комнате, недалеко от телевизора. В статье приводятся описания двух проверенных схем антенных усилителей. Оба устройства усиливают весь передаваемый телевизионный спектр сигнала: метровые и дециметровые волны. Как правило, дополнительное усиление требуется для новых дециметровых каналов, вещающих на "умеренной” мощности.
Широкополосный антенный усилитель предназначен для усиления телевизионных сигналов, как в метровом, так и в дециметровом диапазоне. Он не нуждается в балансировке и настройке. Усилитель имеет два одинаковых каскада усиления (10 дБ), выполненных на малошумящих транзисторах Т1 и Т2 (S790T) с их включением по схеме с общим эмиттером и цепями коррекции амплитудно-частотной характеристики в полосе принимаемых частот (R1,C3) и (R5,C5). Хотя транзистор и импортный, его очень легко найти в продаже на радио рынках и в магазинах радиодеталей.

Технические характеристики усилителя
Коэффициент усиления: 20 дБ.
Напряжение питания: 9…12 В.
Входной/выходной импеданс: 75 Ом.
Размеры печатной платы: 55х55 мм.

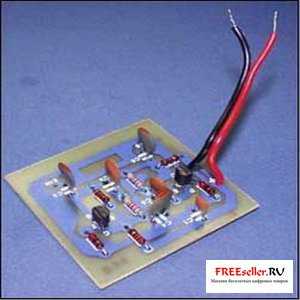

Рис. 1. Общий вид антенного усилителя 30…850 МГц

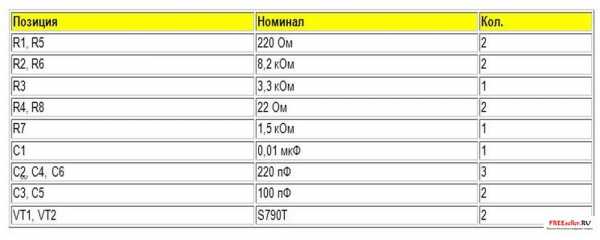

Таблица 1. Перечень радиодеталей для сборки усилителя:

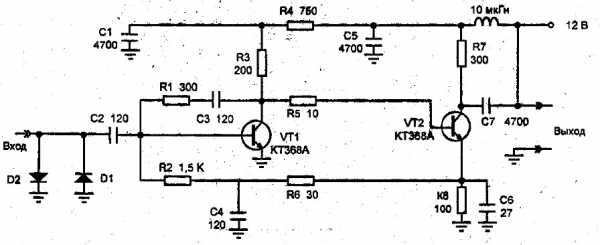

Рис. 2. Cхема электрическая принципиальная

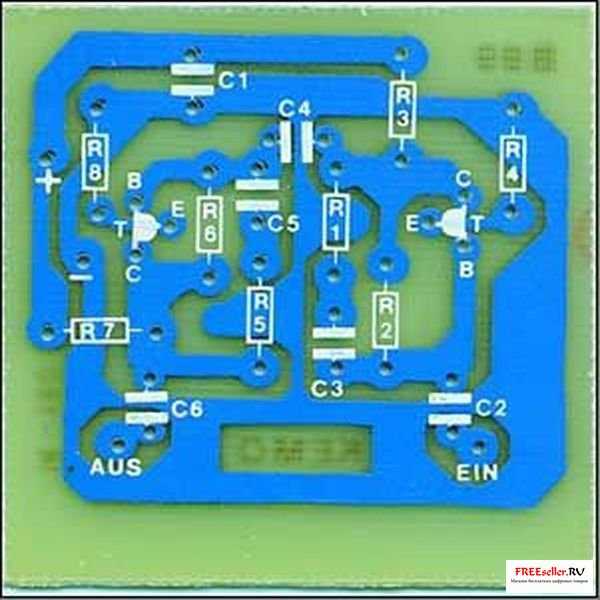

Рис. 3. Вид печатной платы сверху




Рис. 4. Вид печатной платы снизу

http://masterkit.ru NK138

Жалоба

www.freeseller.ru

Антенный усилитель своими руками


 Антенные усилители необходимо устанавливать как можно ближе к антенне. Питание усилителя лучше всего осуществлять по коаксиальному кабе­лю фидера через развязку.

Схема развязки по пита­нию приведена на рис.:

 Развязывающее устройство устанавливается внизу у телевизора и на нее подается питание 12 В от отдельного маломощного блока питания (адаптера). Двухкаскадные антенные усилители потребляют ток не более 50 мА, поэтому мощность адаптера не должна превышать 5-10 Вт.

По теме Супер широкополосный усилитель



 Все коммутации антенного усилителя на мачте нужно производить с помощью пайки, т. к. установ­ка механических контактирующих элементов (разъемов и т. д.), эксплуатирующихся в тяжелей­ших климатических условиях, в конце концов при­ведет к отказу из-за коррозии контактов.



 При выборе усилителя необходимо обеспечить коэффициентом усиления усилителя затухания в кабеле фидера и потери в цепях сложения и разветв­ления сигнала. Обычно при средней длине кабеля 20—30 м затухания в нем составляют 10 дБ, отсюда , учетом потерь в устройствах сложения — разветв­ления сигнала, следует выбирать антенный усили­тель с усилением 20-30 дБ.



 Сложными являются случаи, когда необходимо принимать и усиливать слабые сигналы при нали­чии мощных сигналов других передатчиков. При этом на вход усилителя попадают как слабые, так и сильные сигналы. Сильный сигнал на входе антен­ного усилителя может блокировать его работу или перевести работу первого каскада в нелинейный ре­жим - режим смесителя. В этом случае на экране телевизора наблюдается наложение одного изобра­жения на другое. То есть на изображении одного канала видны полупрозрачные кадры изображения другого канала.



 Это означает, что усиление выбранного вами уси­лителя слишком велико, его величину можно уменьшить путем уменьшения напряжения пита­ния усилителя. Для этого желательно использовать отдельный блок питания с плавной регулировкой напряжения в пределах от 5 до 12,6 В.



 Необходимо отметить, что на усилители деци­метровых волн сильно влияют сигналы метрового диапазона, т. к. мощности передатчиков Метрового диапазона не соизмеримы с передатчиками деци­метрового диапазона. Для ослабления влияния сиг­налов метрового диапазона перед антенным усили­телем ДМВ нужно установить фильтр верхних час­тот, который удалит диапазон метровых волн и пропустит с малыми потерями только сигналы ДМВ.



 Если усилитель выбран неправильно (с большим коэффициентом усиления) или если антенна плохо согласована с кабелем, то усилитель может возбу­диться и тогда на экране телевизора будет сплош­ная рябь, но чаще всего в сельских районах, где по­близости нет мощных передающих телецентров, возможно применение усилителей с коэффициен­том усиления 40-50 дБ:

 На рис. приведена схема антенного усилителя, рассчитанного на усиление сигналов всех 12 кана­лов метрового диапазона. Коэффициент усиления его составляет 25 дБ при напряжении 12,6 В. По­требляемый ток не более 20 мА. Встречно-парал­лельное включение на входе диодов Д1, Д2 предох­раняет транзисторы усилителя от повреждения гро­зовыми разрядами. Оба каскада собраны по схеме с общим эмиттером. Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот. Для стабилизации режи­ма транзисторов усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого. Во избежание самовозбуждения уси­лителя из-за паразитной обратной связи между кас­кадами через источник питания используется раз­вязывающий фильтр R4 С1.

На этом рис.

приведена схема усилителя для деци­метрового диапазона 470-790 МГц (21-60-й кана­лы). Коэффициент усиления этого усилителя в по­лосе пропускания составляет 30 дБ при напряже­нии питания 12 В, а потребляемый ток составляет 12 мА. Оба каскада собраны по схеме с общим эмит­тером на СВЧ транзисторах с низким уровнем соб­ственных шумов. Нижняя граница полосы пропус­кания усилителя ограничена входным фильтром верхних частот, а верхняя - паразитными емкостя­ми транзисторов и монтажа. Благодаря резисторам R1 и R3 обеспечивается температурная компенса­ция режима транзисторов. Катушка фильтра верх­них частот L1 наматывается проводом ПЭВ-2 диа­метром 0,8 мм и содержит 2,5 витка. Намотка про­изводится на оправке диаметром 4 мм. Питание на усилитель подается по коаксиальному кабелю.

Простой широкополосный антенный усилитель обеспечивает усиление порядка 10 дБ во всем диа­пазоне, отведенном под телевизионное вещание. Усилитель представляет собой каскад с общим эмиттером и глубокой отрицательной обратной свя­зью через Rl С2, а также эмиттерной коррекцией R5 R6 С5 Сб. Питание усилителя осуществляется по кабелю. Антипаразитная цепь R4 СЗ обеспечивает устойчивость антенного усилителя, при больших КСВ  в кабеле, что возможно, когда входное сопро­тивление телевизора значительно отличается от волнового сопротивления кабеля.

richadm.ru

особенности антенного усилителя, плюсы и минусы усилителя антенны телевизора.

Наша страна полностью переходит на цифровое телевидение, отказываясь от устаревшего аналогового сигнала. Это значит, что теперь практически в каждом доме подключена специальная антенна, которая передаёт на ТВ-приёмник соответствующую информацию. Но что делать, если ваше жильё находится на значительном расстоянии от телевизионной вышки и приходится часто сталкиваться с помехами?

Профессионалы посоветуют вам приобрести усилитель для антенны. Для этого придётся отправиться в специализированный магазин и отдать немаленькую сумму. Но есть и другое решение: сделать усилитель самостоятельно. Чтобы это осуществить, не понадобится наличие специальных навыков и большое количество дополнительных материалов. О том, что нужно делать, вы узнаете в данной статье.

Особенности антенного усилителя

Содержание статьи

Усилитель предназначен для того, чтобы сделать антенну «активной». Разберём подробнее это понятие.

Существует два типа телевизионных антенн:

  • активные;
  • пассивные.

Они отличаются друг от друга тем, что пассивные устройства принимают сигнал исключительно за счёт своей формы, а в активных вариантах присутствуют ещё и другие действующие элементы. Именно добавив усилитель к антенне, вы сделаете её активной, что позволит значительно улучшить сигнал и добиться качественного изображения и звука на ТВ-приёмнике.

Плюсы и минусы усилителя антенны телевизора

Как и любое устройство, у усилителя есть не только преимущества, но и недостатки. Важно узнать о них заранее и решить, подходит ли агрегат под ваши потребности.

К преимуществам относятся:

  • значительное усиление любого сигнала, а значит и повышение качества изображения;
  • минимальный уровень шума, в отличие от многих других устройств;
  • широкий диапазон частот.

Но есть и такие минусы:

  • использование подобного устройства зачастую приводит к перегрузке сигнала — поэтому существует необходимость в некоторых случаях устанавливать дополнительные регуляторы;
  • усилитель очень сильно подвержен влиянию грозы — большинство мастеров предпочитают не рисковать и устанавливают громоотводы, но стопроцентной гарантии, что они помогут нет;
  • может произойти самовозбуждение усилителя;
  • существуют потери сигнала на выходе.

Усилитель для телевизионной антенны своими руками

Первым делом следует подготовить все необходимые материалы. Это:

  • алюминиевая пластина;
  • медная проволока;
  • кронштейн;
  • переходник;
  • саморезы, гайки, болты, шайбы;
  • кабель для ТВ;
  • резиновый тракторный ремень;
  • изолента;
  • молоток, гаечный ключ и другие инструменты.

ВАЖНО! Даже если у вас есть опыт в изготовлении подобных устройств, подробно изучите инструкцию перед тем, как приступать к работе. Важно понимать, в какой последовательности нужно выполнять действия, а также, для чего именно нужна каждая деталь.

Перед началом работы нужно ознакомиться со схемой для того, чтобы лучше понимать принцип работы устройства, а также найти фотографии уже готовых изделий.

Первым делом необходимо вырезать отверстия: три в резине и одно в алюминиевой пластине. Затем подобное отверстие делается также в кронштейне и том месте, где будет располагаться антенна. Проволока сгибается, а затем соединяется по концам с использованием самореза.

Затем нужно присоединить к кабелю переходник и провести изоляцию соединения. Теперь нужно собрать все детали вместе. Заключительным этапом станет изоляция места крепления кабеля и проволоки с помощью изоленты.

Подключение усилителя

Ещё одним преимуществом самостоятельно изготовленного усилителя станет то, что готовое изделие не придётся настраивать. Подключить его довольно легко.

Присоедините плату к комнатной антенне и проверьте качество усиления. Не должно быть лишнего шума во время работы устройства. Усилитель можно хранить в специальном корпусе, который обеспечит надёжную защиту от любых воздействий внешней среды.

Первое время после подключения следите за качеством усиления сигнала. Если заметите какие-либо неполадки, лучше устранить их сразу же.

ВАЖНО! Помните, что для получения хорошего изображения и звука важно не только наличие усилителя, но и месторасположение антенны. Потому будьте внимательны при выборе места крепления. Не забудьте про необходимость громоотвода.

Теперь вы знаете, что такое усилитель для телевизионной антенны, зачем он нужен и как сделать его своими руками. С таким прибором вы забудете о помехах и других проблемах, связанных с плохим уровнем приёма сигнала.

Телевидение — одно из самых популярных развлечений на данный момент, а тв-приёмник имеется уже не только в городских квартирах, но и в самых отдалённых областях страны, а также на дачах. С развитием современных технологий качество только улучшается, поэтому вам не нужно отказываться от удовольствия смотреть свои любимые передачи только потому, что ваше жильё расположено в месте, где осуществляется плохой приём телевизионного сигнала.

Помогла статья? Оцените её

Загрузка...

setafi.com

Антенный усилитель DVB-T2 ДМВ своими руками

Подошло время к разводу ТВ кабеля. У меня планируется много телевизоров. До города 40км. До транслятора еще дальше. Задача обеспечить телевизоры устойчивым приемом DVB-T2 сигнала. Буду использовать делители сигнала, которые еще ослабят сигнал принятый антенной. Появляется необходимость использовать антенный усилитель DVB-T2. Так как частоты обоих пакетов DVB-T2 лежат в диапазоне ДМВ, то антенну присмотрел направленную, пассивную  под ДМВ диапазон с коэффициентом усиления 14дБ.

Большое расстояние до транслятора и деление сигнала на несколько телевизоров сильно ослабит сигнал, поэтому без антенного усилителя ДМВ он же усилитель DVB-T2 не обойтись. Решил сделать антенный усилитель для DVB-T2 своими руками и посмотреть, что из этого получиться.

Так как стандартные делители сигнала в том числе и те что приобрел я не пропускают электрический ток, питание усилителя по кабелю не подойдет (или питание нужно пустить по кабелю до делителя).

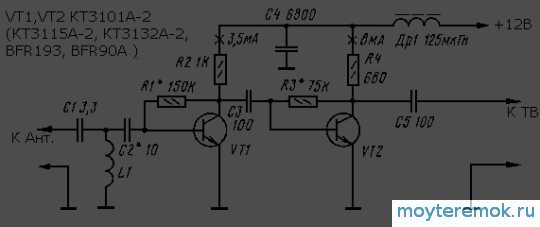

Схема двухкаскадного малошумящего антенного усилителя DVB-T2.

Усиление от 30дБ в зависимости от выбранных транзисторов. Питание усилителя 12 вольт.

Я использовал транзисторы BFR193. Они очень дешевые и обладают хорошими характеристиками. Высокий коэффициент усиления 50-200. Высокая граничная частота работы до 8000МГц. SMD исполнение.  Обладают низким уровнем собственного шума.

Можно заказать транзисторы BFR193 в Китае, но у нас стоили малость дешевле.

Конденсаторы керамические. Выводы конденсаторов и резисторов делаем, как можно короче. Можно использовать SMD, я просто делал из того что было под рукой.

Катушка L1 делается из отрезка медного провода длиной 3,5см  диаметром 0.8мм. Ее диаметр 4мм и содержит два с половиной витка. Я намотал ее на гладкой части сверла 3,3мм (сама катушка получиться около 4мм).

Изготовление антенного усилителя DVB-T2 (ДМВ) своими руками.

Плату можно изготовить без травления, просто вырезав контактные площадки. Смотрим рисунок.

Плату делаем из двухстороннего стеклотекстолита. Верхний и нижний слои соединяем четырьмя штырями и припаиваем.

Блок питания я использовал трансформаторный, чтобы меньше помех гнал, со стабилизацией напряжения на 12 вольт. Усилитель потребляет около 12мА.



[ads_1]

У меня все сразу нормально заработало без настройки. Настройка сводиться в подборе резисторов R1 и R3 так чтобы токи на коллекторах транзисторов VT1  и VT2 были 3,5мА и 8мА соответственно.

Испытания провел на работе. В глубине помещения. Двор колодец. В качестве антенны кусок провода ШВВП. Результат без усилителя – ничего не показывает вообще. Подключаю усилитель и как любят говорить в рекламе, результат превзошел  все мои ожидания, стабильная картинка без намека на срыв.

Список деталей самодельного антенного усилителя DVB-T2 (ДМВ).

  • Транзисторы BFR193 — 2шт.(можно заказать у китайцев здесь).
    Конденсаторы 3.3пФ, 10пФ, 100пФ — 2шт., 4700-6800пФ.
    Резисторы 75 КОм, 150 КОм, 1 КОм, 680 Ом.
    Дроссель 100-125 мкГн.
    Катушка L1 самодельная 2,5витка и диаметром 4мм из медной проволоки длинной 3,5см и диаметром 0.8мм.

moyteremok.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
