Устройство печи из кирпича

Содержание

Из чего состоит устройство печи в доме?
Расположение печи в доме можно увидеть на данной схеме (рис. 1), где а — у стены, б — в углу, в — для обогрева 2-х комнат, г — для обогрева 3-х комнат, д — для обогрева 4-х комнат, е — топка со стороны веранды, ж — камин и печь рядом.

Рисунок 1. Схема расположения печи в доме: а — у стены, б — в углу, в — для обогрева 2-х комнат, г — для обогрева 3-х комнат, д — для обогрева 4-х комнат, е — топка со стороны веранды, ж — камин и печь рядом.

Все печи можно разделить на следующие категории:

камины, отопительные печи, банные каменки;
печи для готовки;
универсальные варочно-отопительные печи.

Основные технические характеристики кирпичной печи в доме

Рисунок 2. Схема устройства кирпичной печки: 1 — шанцы, 2 — зольник (поддувало), 3 — поддувальная дверца, 4 — колосниковая решетка, 5 — топочная дверца, 6 — под (присутствует скат к решетке), 7 — топочная камера, 8 — прогар или хайло, 9 — свод топки, 10 — камера (в видимости душник), 11 — наружная стенка, 12 — дымооборот, 13 — перекрыша конструкции, 14 — дымоход к трубе, 15 — отступка (зазор между печью и дымоходом), 16 — канал, 17 — дымовая задвижка, 18 — тепловоспринимающие внутренние стенки.

Теплоотдача или мощность кирпичной печи — количество тепловой энергии, которую ежечасно печь выделяет от протопки до протопки. Чем больше сгорело топлива, тем большее количество тепла будет. Обыкновенная конструкция небольших размеров имеет мощность до 3 кВт (приблизительное соответствие 2 конфоркам плиты на газу в квартире). Следует знать, что на тепловой комфорт влияет расположение печей в помещении либо нескольких помещениях.
Теплоемкость. Выражаясь другими словами, как долго будет печь хранить тепло сгоревшего топлива. Теплоемкость устройства измеряется в часах. В домах, где постоянно живут и все время готовят, сушат одежду и так далее, лучше всего устанавливать массивное устройство кирпичной печки. Ее следует топить 2 раза в сутки — утром и вечером. Однако, если человек приехал в собственный домик погреться после катания на лыжах, нет надобности обогревать весь дом. В данном случае лучшим вариантом будет небольшой камин либо легкая чугунная печь. Они будут хоть и недолго держать тепло (2-3 часа), но смогут согреть комнату гораздо быстрее массивной печки, которая прежде всего обязана разогреть все свои холодные кирпичи, которых насчитывается немалое количество.

Масса является важным параметром. Печи, которые имеют самый легкий вес, производятся на фабриках. К ним можно отнести засыпные, чугунные и с двойным кожухом. Их есть возможность устанавливать на пол, без возведения фундамента. При этом стоит заметить, что пол должен быть обязательно с теплоогнеупорной прокладкой.

Кирпичные печки также можно устанавливать без фундамента на пол. Самые легкие из них те, которые выкладываются в четверть кирпича. Стенки выкладываются кирпичом, который ставится на ребро. Чтобы придать конструкции прочности, необходим кожух либо металлический каркас.

Устройство кирпичной печки изображено на данной схеме (рис. 2), где 1 — шанцы, 2 — зольник (поддувало), 3 — поддувальная дверца, 4 — колосниковая решетка, 5 — топочная дверца, 6 — под (присутствует скат к решетке), 7 — топочная камера, 8 — прогар или хайло, 9 — свод топки, 10 — камера (в видимости душник), 11 — наружная стенка, 12 — дымооборот, 13 — перекрыша конструкции, 14 — дымоход к трубе, 15 — отступка (зазор между печью и дымоходом), 16 — канал, 17 — дымовая задвижка, 18 — тепловоспринимающие внутренние стенки.

Печки, которые имеют больший вес, требуют устройства собственного фундамента. При этом изготавливаемый фундамент не должен быть связан с фундаментом дома.

Рисунок 3. Схема конструкции печи.

Если печная труба не насадная, а располагается отдельно от печи (отопительный щиток, коренная труба), она тоже должна иметь свой фундамент.

Следует знать, как выбрать размер и мощность печи. Тепло, которое выделяется печью, должно точно восполнять тепловые потери помещения. В таком случае температура воздуха сможет поддерживаться на необходимом уровне. Потери тепла зависят от теплонепроницаемости стенок, дверей, окон, перекрытий, а также от температуры снаружи дома.

Существует много способов расчета требуемой площади поверхности печки, которая отдает тепло.

Требуемую мощность печки ориентировочно можно оценить по следующей формуле: P = 24 * V, где P — мощность печи (Вт), V — кубатура помещения, которое обогревается (м³).

1 м² зеркала печки (зеркало конструкции — это высота ее без трубы, которая умножается на периметр основания) отдает приблизительно 350 Вт тепла, в связи с чем площадь зеркала можно найти, если разделить мощность конструкции на 350: S = P / 350, где S — площадь зеркала устройства (м2), P — мощность устройства (Вт).

Подробнее об огне и кирпиче
При сгорании топлива в топке (топливной камере, топливнике) будет рождаться огонь. Кирпичные стенки образуют каналы, которые в трубу направляют газы (не напрямую). В конструкциях для готовки они сперва омывают чугунную плиту с конфорками, духовой шкаф (духовку, котел для горячей воды). Далее проходят через дымоходы (дымообороты) щитка отопления. Только после этого они уходят на улицу через трубу.

Данная схема (рис. 3) является общей. В конкретных конструкциях печек, которые сосчитать невозможно, имеются те или другие из упомянутых частей, причем размеры их, взаимное расположение, форма — самые разные.

Как работает подобное устройство?
Для того чтобы выбрать конструкцию, которую в дальнейшем планируется строить, необходимо:

решить, какие функции она должна выполнять;
иметь представление о том, как она работает.

Подробнее о топке

Рисунок 4. Схема многооборотного дымохода: а — с вертикальными каналами, б — с горизонтальными каналами.

Топка является сердцем подобной отопительной конструкции. Она представляет собой камеру, в которой и будет сгорать топливо. Дно данной камеры (под) обладает отверстием, которое закрывается прутьями — колосниками (в большинстве случаев они выполняются из чугуна). Щели (просветы) между колосниками необходимы для того, чтобы:

зола имела возможность ссыпаться вниз из топки;
свежий воздух имел возможность поступать к месту горения.

Для загрузки угля, дров и других видов топлива будет служить топочная дверца в боковой или передней стенке печи. Объем топки будут замыкать стенки и свод.

Камера под топкой называется поддувалом. Из названия следует, что оно необходимо для поддува воздуха через колосники в топку. Помимо того, поддувало служит и зольником. Зола, которая образуется при горении топлива, попадает через колосники на дно поддувала, откуда есть возможность ее удалить через поддувальную дверцу. Для горения топлива нужна тяга, то есть непрерывный приток свежего воздуха и отток дыма. Данное движение может быть обеспечено благодаря тому, что горячий воздух легче холодного, в связи с чем сам поднимается вверх.

Самотяга является еще одним замечательным свойством подобной конструкции. Благодаря ей отпадает необходимость в насосе либо вентиляторе для подачи кислорода (воздуха) в зону горения и удаления продуктов сгорания топлива.

Тяга может быть обеспечена высотой трубы: чем выше труба, тем сильнее будет тяга.

Получается так по той причине, что плотность воздуха зависит от температуры. Кубометр воздуха при комнатной температуре весит 1,2 кг. До выхода из трубы от зоны горения температура падает от 600 до 100-120°С. Если за среднюю температуру горячего воздуха принять 140°С, то кубометр его приблизительно весит 1,1 кг (на практике — еще меньше).

Рисунок 5. Схема однооборотных дымоходов: а — устройство с одним опускным каналом, б — с несколькими каналами, в — с нижним прогревом.

Если внутренний объем печи и дымовой трубы равен 1 м³, то на устройство изнутри будет давить горячий воздух с силой 1,1 кг, а снаружи (из комнаты) — холодный воздух с силой 1,2 кг. Разница составит 0,1 кг. В данном случае это и будет то давление, которое гонит воздух в печь из комнаты и обеспечивает самотягу.

Многоборотный дымоход изображен на данной схеме (рис. 4), где а — с вертикальными каналами, б — с горизонтальными каналами.

При сгорании 1 кг топлива печная конструкция будет потреблять до 10 м³ воздуха. Это и обеспечивает хорошую вентиляцию помещения. Необходимо помнить, что в большинстве случаев устройство печки конструируется таким образом, чтобы, когда конструкция прогреется и установится на рабочий режим, она смогла обеспечить самые лучшие параметры: полное сгорание топлива, хорошая тяга, экономичная работа печной конструкции (эффективное использование тепла).

Однако в самом начале работы печи (при растопке) конструкция может работать неэффективно: плохая тяга, потому как дымовые каналы заполняются холодной массой воздуха, может произойти опрокидывание струи газа, дым будет валить из печки в комнату.

Выбирая тип печной конструкции следует помнить, что требования к устройству каналов печки при растопке и при установленном режиме в известной мере противоречат друг другу. Данная проблема может быть решена либо специальным устройством печки, либо установкой дополнительных задвижек, которые дают возможность при растопке другим путем направлять движение дыма, что обеспечит быстрое установление тяги. Когда конструкция прогреется, задвижки переведутся в положение, которое обеспечивает лучшую работу устройства в штатном режиме.

Для того чтобы мог выходить дым, в топочной камере, стенке или своде имеется хайло (прогар), которое будет вести в ту часть печи, в которой накапливается тепло. При этом стенки тоже его накапливают, после чего отдают.

Устройство топки будет зависеть от вида топлива.

Подробнее о дымоходе

Схема установки печи с дымоходом.

Дымоход — это система каналов внутри кладки кирпича. Проходя по данным каналам, дым будет нагревать их. Такая конструкция будет зависеть и от того, сколько дым приносит с собой тепла, и от того, какую часть его понадобится поглотить перед вылетом его в трубу.

Поворот из подъемного канала в опускной принято называть перевалом, а из опускного канала в подъемный — подверткой. Для того чтобы увеличить поверхность теплосъема, участок состоит из нескольких параллельных каналов.

Однооборотные дымоходы изображены на данной схеме (рис. 5), где а — устройство с одним опускным каналом, б — с несколькими каналами, в — с нижним прогревом.

Следует подробнее рассмотреть сравнительные свойства разных типов дымоходов.

Многооборотные конструкции имеют хорошую тягу. К недостаткам стоит отнести высокие требования к качеству: плавности поворотов, гладкости каналов. Они склонны к отложению сажи, их довольно трудно чистить, они имеют большой вес. На сегодняшний день подобные конструкции используются достаточно редко.

Однооборотные дымоходы в большинстве случаев имеют один восходящий канал и несколько нисходящих параллельных (столько, сколько надо для того, чтобы у дыма отобрать практически все тепло, но при этом не охлаждать его слишком сильно: он должен сохранять температуру на выходе из трубы в 110-120°С).

Схема утепления дымохода.

Нагретый воздух стремится подниматься вверх, а в этих каналах ему необходимо опускаться. Подобное движение получается турбулентным (завихренным). При этом будет улучшен обмен теплом между кладкой и газом, может быть установлен равномерный прогрев каналов и оптимальный режим тяги.

Недостатком подобного устройства является плохой режим растопки.

Колпаковый (бесканальный) дымоход не имеет недостатков, которые свойственны традиционным дымоходам. В данном случае дымоход совершается внутри замкнутой камеры. В дне камеры в отверстие поступают горячие газы их хайла топки, после чего поднимаются к своду колпака и по холодным стоякам опускаются вниз. Дальше через боковое отверстие они будут уходить в дымовую трубу.

Данная конструкция обладает всеми достоинствами однооборотных дымоходов с опускными параллельными каналами. Однако в устройстве есть некоторая проблема. Дым поднимается в канале без стенок, в связи с чем свой колпака воспринимает первый удар тепла, который сопряжен с поворотом. Свод будет сильно греться, после чего на нем выделится большое количество сажи. Если поставить подъемную трубу по оси камеры, которая сможет воспринять часть тепла, устройство станет точно таким же, как однооборотный дымоход.

Следует знать, что есть решение данной проблемы. Центральная подъемная труба должна изготавливаться «дырявой». Есть возможность соорудить ее из кирпичей, которые складываются на ребро «колодцем».

Бесканальный дымоход способен создавать хорошую тягу как при растопке, так и при прогретом печном устройстве. Он дает возможность обходиться короткой дымовой трубой.

Подробнее о трубе
Труба необходима, чтобы удалять из дымохода продукты горения. На входе трубы должна быть температура более 100°С, чтобы не выделялся конденсат. Внутренняя поверхность трубы должна быть гладкой, без щелей и трещин. Выравнивать данную поверхность нельзя при помощи глиняного раствора, потому как у него плохая теплопроводность.

Трубы могут быть изготовлены из асбестоцемента или выложены из кирпича. В первом случае ее понадобится дополнительно утеплить.

Устройство печной конструкции не такое сложное, как кажется на первый взгляд.

Если знать все нюансы, можно будет соорудить качественную конструкцию самостоятельно.

1poteply.ru

Отпимальное устройство кирпичной печи

Настоящей печью считается кирпичная печь. Она обогреет жилье и душу в прохладные зимние дни и вечера. В доме, где установлена печь из кирпича будет всегда тепло и уютно. Подобная печь имеет большую мощность, чем металлические печи, она имеет очевидные преимущества в процессе отопления дома и дачи. Кладка из кирпича постоянно аккумулирует тепловую энергию от горения дров в топке печи и дает ее помещению на протяжении всего дня и более. Таким образом зимой достаточно протопить печь дважды в день, для того чтобы в доме была постоянная комфортная температура.

Современные металлические печи просты в установке и не дорогостоящи,но нечто не заменит настоящей кирпичной печи.

Кирпичная печь — это достаточно сложное строительное сооружение, и изготовить подобную печь своими руками не совсем просто как кажется (для этого нужно знать принцип конструирования, технологию кладки из кирпича и соответствующие этому материалы). Перед тем, как приступить к строительству печки следует рассчитать все предполагаемые размеры будущей печи, определить место расположения в выбранном помещении. Не менее важен и эстетический вид, дизайн, а еще отделочные материалы. Выполнить облицовку можно в виде покраски печки, ее оштукатуривания или облицовки при помощи изразцов. К устройству печи из кирпича, имеющую высокую мощность, следует отнестись внимательно и осторожно.

Не нужно забывать о том, что печь бывает не только источником наслаждения и тепла, а также она имеет очень большую мощность и является источником повышенной опасности.

Материалы для работы

Топливник с поддувалом

Схемы топливников для дров и для сланцев.

Основными элементами строения печи из кирпича являются топливник с поддувалом (поддувало — это устройство нижней части печки) и дымооборотная система (она содержит в себе дымовые каналы, дымовую трубу, варочную камеру, духовку). Основанием или опорой печи служит прочный монолитный фундамент.

Топливник или топка являет собой некоторую прямоугольную камеру, предназначенную для нормального сжигания топлива. Такая камера должна выдерживать достаточную мощность температур именно в зонах горения, она не должна быть слишком больших размеров, стандартные внутренние размеры топки для отопительной кирпичной печи — 25 см х 38 см (но размеры могут быть и другими). Сама конструкция должна обеспечивать точное равномерное распределение и поглощение воздуха, это происходит непосредственно с участием колосниковой решетки.

Колосниковая решетка или колосник

Колосниковой решеткой или колосником называется чугунная решетка с продольными либо точечными отверстиями, предназначенными для различного топлива. Подобная решетка ставится между топкой и зольной камерой, приблизительно на 1-2 ряда кладки чуть ниже уровня расположения топочной дверцы, и с небольшим наклоном наперед. Топливо в процессе сгорания, образует угли, золу, а та в свою очередь осыпается сквозь колосники напрямую в зольную камеру, при этом не засоряет топку.

Поддувало или зольная камера

Поддувало или зольная камера находится непосредственно под топкой, а служит это устройство для скапливания золы и регулирования отдачи воздуха в топку. Подобная зольная камера зачастую оборудуется поддувальной. Высота у такой камеры должна быть примерно равной 14 см, и важно не забывать о том, что после каждого топления печи необходимо будет почистить ее в дальнейшем от золы и сажы.

Дымоход — система каналов

Дымоходом называют систему каналов, соединенную с топливником. И лишь благодаря хорошей тяге дымовые газы, которые сделали свою работу, поступают из самой топки непосредственно в дымоходные каналы, затем двигаясь по дымоходу, постепенно отдают тепло ее стенкам — в этом и заключается основной принцип деятельности кирпичных печей. Значимый показатель для печей из кирпича — коэффициент полезного действия (КПД) печи, он зависит от систем распределения газов, от канальной или колпаковой.

Канальная система отвода

Канальная система отвода дымовых газов подразумевает под собой последовательное движение теплого атмосферного воздуха напрямую по каналам, которые расположены вертикально либо горизонтально. Такая система содержит один последовательный или один параллельный канал. Параллельные каналы лучше тем, что в них наблюдается значительное уменьшение сопротивления любому движению дымового газа, вследствие чего увеличивается и мощность, а также более равномерное и постоянное прогревание печи. Но подобные системы более сложны в устройстве.

Колпаковая система

Схемы колпаковых конвективных систем: а — со свободной камерой, б — многокамерная, в — с рассечками; 1- топливник, 2 — колпаковые камеры, 3 — рассечка

Колпаковая система, или ее еще называют бесканальной, функционирует по принципу свободного движения газов. Газы дыма из топливника сквозь хайло проникают в колпак, собираются под сводом, потому что самые легкие, и вытесняют более холодные газы или тяжелые, которые спускаются в нижнюю часть этого колпака, а затем под действием тяги выполняют свои привычные движения по каналам. Газы дыма, которые выходят из топливника, имеют мощность чуть выше, в любом случае они горячее тех, которые уже пребывают в колпаке. Подобные печи обладают высоким коэффициентом полезного действия, а еще низким сопротивлением движению газов дыма. Они имеют способность работать с достаточно низкой дымовой трубой.

Устройство конструкции

Устройство кирпичной печи, возможно, как и любого строения, должно начинаться с закладки фундамента. И стоит отметить то, что фундамент будущей печи следует делать уже на стадии устройства фундамента под само здание, будь то баня или дом, другими словами до того времени, пока будут поставлены стены. А для этого, в проекте здания сразу должно указываться место расположения будущей печи с учетом всех ее геометрических размеров. Для начала следует выкопать котлован. Глубиной он должен быть приблизительно 500-700 мм, а вот длина и ширина на 200 мм больше, чем соответствующие размеры печи.

Кирпичная печь-каменка в разрезе.

Далее необходимо изготовить несколько так называемых «подушек». Первый слой — это песок крупной фракции. Его толщина должна быть приблизительно 100-150 мм. Такая песчаная подушка потом уплотняется, разравнивается, после чего обильно смачивается при помощи чистой воды. Второй слой обязательно должен быть приготовлен из строительного мусора, а именно из битого кирпича, стекла, ломаного шифера, пеноблоков и так далее. Толщина этого слоя должна быть примерно 200 мм. Третий и последний слой состоит из чистого гравия либо щебня средней фракции. По толщине он самый тонкий — не должен превышать 100 мм. Не стоит забывать о том, что каждый из этих трех слоев следует утрамбовывать и разравнивать. А после того, как будет готово основание для фундамента, можно устанавливать опалубку.

Порядовка кирпичной печи.

Подобная опалубка готовится из пластика либо алюминия. Сама по себе она ровная, гладкая, и это позволяет процессу распалубки стать очень легким. Если же нет возможности приобрести уже готовую опалубку, то можно изготовить ее и собственноручно.

Зачастую, ее делают из дерева, а все потому, что выполнять какие-то работы именно с этим материалом проще и удобней всего, тем более что мощность у дерева выше, чем у некоторых других материалов. Да и материальных затрат будет значительно меньше. Высотой опалубка должна быть приблизительно 250 мм, тем самым как бы выравниваясь на высоту вырытого котлована.

Пошаговая инструкция:1.Работа над основанием 2.Подготовка глины и песка.3.Начало кладки печи.4.Установка бака для воды.

Стенки подобной опалубки устанавливаются на расстоянии в 100 мм от края вырытого котлована. Этот запас понадобится в том случае, если грунт начнет смещаться под воздействием каких-то внешних сил. Эти стенки крепятся между собой п-образными скобами или обычными гвоздями. Важно знать, чтобы опалубка никак не смещалась под воздействием цементного раствора, следует снаружи на каждой стене поставить откосы.

После установки опалубки можно переходить к сборке арматурного каркаса. Основная цель такого каркаса — придать цементному раствору еще большую эластичность и подвижность. Так как сам по себе строительный цемент имеет очень низкую эластичность, при нагревании он просто лопается.

Пошаговая инструкция:4.Установка бака для воды.5.Закрепление колосниковой решетки.6.Подгонка кирпичей пятого ряда.

Заранее приготовленная арматура принимает на себя все растягивающие напряжения, которые возникают в цементе в процессе нагревания, и тем самым не позволяет ей треснуть.

Подобный каркас являет собой решетку, которая изготовлена из прутов арматуры сечением 0,8-1 см. Между собой эти пруты связывают специальной вязальной проволокой либо можно сварить их. Обычно, арматурный каркас создается с 2 поясами армирования. Каждый его пояс являет собой сетку, состоящую из прутов, у которой ячейки имеют квадратное сечение. Сторона подобной ячейки должна быть приблизительно 100-150 мм. Пояса скрепляются между собой с помощью вертикальных стоек, изготовленных из арматуры.

7.Закрепление топочной дверцы.8. Кладка 6-8-го ряда.

Стойки должны иметь между собой расстояние равное длине стороны ячейки. Очень важно, чтобы края арматуры не касались стенок опалубки, а тем более, выходили за их плоскости.

После устройства арматурного каркаса следует приступать к заливке бетона. Потому как использовался металлический каркас, то в цементный раствор не желательно добавлять щебень.

Требования к укладке

Укладка печи из кирпича должна быть не только прочной, но и ровной. Внутренние поверхности не должны содержать остатков раствора и пустот в швах. Лишь допускается вертикальное отклонение в высоту печи, но не более 1 сантиметра, а неровностям на лицевой стороне можно дать отступ только на 0,5 сантиметра. Каждый ряд этой кладки должен быть горизонтальным. Толщина швов в кладке из красного кирпича, не должна быть более 0,5 сантиметров, из огнеупорного или шамотного — 0,3 сантиметра. Чем тоньше будут швы, тем лучше ляжет кладка печи из кирпича. Эти швы не выкрашиваются, не растрескиваются, а зато кладка делается прочной. Перевязку швов лучше делать в 1/2 кирпича, но допускается перевязка и в 1/4 кирпича.

Сечение дымовых каналов на всем протяжении должно быть постоянным, не должно быть сужения или расширения. Длина сечение канала должна быть обязательно такой, чтобы тяга от дымовой трубы могла обеспечить нормальное движение дымовых газов из топки непосредственно в каналы и отвод в атмосферу. Не должно быть выхода дыма из топливника и других отверстий.

Мнение о том, что чем длиннее будут дымовые каналы печи, тем выше будет мощность, ошибочно. Проделывая путь по длинному каналу газы станут охлаждаться и конденсироваться на стенках, потому влажные каналы будут быстро зарастать сажей — и в результате чего уменьшится тяга, и соответственно прогрев печи. Температура уже отработанных дымовых газов именно на выходе из дымохода должна быть примерно 100 градусов по Цельсию. А большим количеством тепла дымовые газы должны обеспечивать нижнюю часть печи из кирпича.

Все те места, где дымовая труба касается с деревянными элементами, следует изолировать имеющимся огнестойким материалом. Труба должна иметь отверстие со специальной заслонкой. А установить заслонку нужно на уровне головы, так чтобы было удобно пользоваться. Уже после того, как труба выведена, можно оштукатурить печку из кирпича.

1pokirpichy.ru

схема кладки отопительной печи, устройство на фото и видео

Содержание:

1. Схема кладки отопительной печи из двух ярусов
2. Кладка квадратной печки с нижним прогревом
3. Схемы печей для дома с преимущественным нижним прогревом
4. Кладка печи, разработанная В. Грум-Гржимайло
5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов. Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать. В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов

Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой. Параметры каждой из них — 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.

В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство. В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.

У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше. У верхней части конструкции есть отдельная дымовая труба.

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: «Отопительные печи для дома — кладка своими руками»). Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: «Как сделать ремонт кирпичной печи своими руками»). Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.
Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива. Двухъярусная система зарекомендовала себя как хороший источник теплоснабжения загородного дома.

Кладка квадратной печки с нижним прогревом

Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту. Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции. Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх. Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: «Отопительные печки на отработке».

Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака — верхний колпак и 2 большого размера камеры. В такой отопительной конструкции можно использовать любой вид твердого топлива.

Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Схемы печей для дома с преимущественным нижним прогревом

Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час. В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: «Отопительные печи Кузнецова: чертежи и порядовка своими руками»). Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.

Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.

Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает. Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор. Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло

Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В. Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.

Состоит данное устройство печи для дома из двух частей — в нижней располагается топливник. В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота.

Она похожа на опрокинутый колпак, по форме напоминающий стакан. Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания. Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов. Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро. Читайте также: «Какая кирпичная печь для дома лучше – виды, преимущества и недостатки».

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

— в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник. Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки. Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы. Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: «Кирпичный щиток для металлической печи».

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров. В них применяется топливник шахтного типа, предназначенный для использования каменного угля.

По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.

Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов. Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой. КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: «Газовая печка для дома — удобное отопление»). Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции. Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:

teplospec.com

Кирпичные печи для дома — схема кладки

Кирпичные печи для дома – это зачастую единственный способ обустроить отопление дома, на даче или в коттедже. В кирпичных отопительных печах максимальное значение КПД достигает 85%: это является следствием того, что их конструкция не включает в себя «потребители тепла», которые отнимают много тепловой энергии.

Оглавление:

Кирпичные печи для дома
Схема кладки печи для дома
Кирпичные печи для дома — видео инструкция

Кирпичные отопительные печи достаточно просто изготавливаются и эксплуатируются. Причиной этих качеств, служит узкая область применения – для обогрева помещений, (они не предусмотрены для готовки еды, т.п.).

Кирпичные печи для дома, так же иногда называют «голландками».

Кирпичные печи для дома

В домах и на дачах наиболее часто используются «голландки», у которых толщина стен равняется половине кирпича. Если топить такие печи от одного до двух раз в течение суток, можно без проблем обеспечить комфортные температурные условия в помещении средней площади.

С учетом габаритов отопительных печей, в них применяют два основных способа дымооборота:

в «голландках» малого размера, где топливник и сама печь имеют общие стены, расположение дымовых каналов колпакового типа осуществляется вверху;
для печей большого размера применяют комбинированную систему дымооборота, в которой расположение дымовых каналов осуществляется с боков топливника и поверх него.

Голландка печь для дома углового типа

Еще одна разновидность отопительных печей – «голландки »углового типа. Так как они имеют угловую форму, то данные печи характеризуются тем, что занимают меньше места, что позволяет существенно увеличить полезную площадь помещения, установив печку в угол.

Угловые кирпичные печи часто устанавливают, потому что нет возможности изготовить прямоугольный фундамент.
Чтобы обогреть 2-х этажный дом или коттедж, пользуются двухъярусными кирпичными отопительными печами. На каждом из этаже устанавливают автономную печку, имеющую собственный топливник.

В состав современных отопительных печей входит колосниковая решетка. При помощи этого решения, появилась возможность для доставки кислорода к месту сгорания дров, в тех объемах, которые необходимы, чтобы обеспечить горение. Это является причиной того, что сгорание топлива происходит в интенсивном темпе, и с больше равномерностью. Новые системы дымооборта дают возможность для сокращения протяженности дымовых каналов. Дым попадает в дымооборот печки до того как будет охлажден под влиянием избыточного воздуха.

Перечисленное выше, позволило сделать современные отопительные печи долее компактными, понизить время, затрачиваемое на топку, а так же улучшить КПД.

Схема кладки печи для дома

Схема кладки печи для дома, это первое что потребуется человеку, решившему обустроить в своем жилище отопление при помощи печи. В этом материале мы рассмотрим какие схемы кладки домашних кирпичных печей существуют, в чем их особенности и различия.

Кладку каменной печки можно осуществлять следующими способами:

1. вподрезку;
2. с пустыми швами;

При обустройстве печки по первому способу, штукатурка печи не требуется, поскольку заполнение всех швов осуществляется раствором. Толщина стенок печи предопределяет способ, с которым укладываются кирпичи. Стенки выкладывают толщиной одного кирпича, и половины кирпича. Иногда, можно встретить кладку в 3,4 кирпича.
Для работ по обустройству печи обязательно нужно пользоваться печным кирпичом. Его еще называют «красный кирпич», полнотелый. Ни при каких обстоятельствах не пользуйтесь кирпичами, которые были взяты от какого-нибудь разобранного строения, керамзитоблоками или щелевыми кирпичами.

Укладка первого ряда производится просто кирпичем, не пользуясь раствором. Кирпич равняют, определяют переднюю стенку, места, в которых будут располагаться все дверцы. Эти операции можно назвать последней «прикидкой». Когда данные действия будут произведены, кирпичи ложатся с раствором.

После этого, начинают укладывать углы. Следующий этап, по советам специалистов – это обустройство контура всей печки. Пользуясь отвесами, от потолка к к углам печки протягивается бечевка. При помощи этих вертикальных линий, вы легко сможете ориентироваться во время работ.

Учитывая модель выбранной вами печки, следует определить области, в которых будут располагаться: поддувало, топочная камера, зольник. Дверцу под поддувало устанавливают тогда, когда выложат третий ряд кирпичей, спустя один ряд выкладывают зольник.

После этого, идет обустройство топки. Каждая дверца прикрепляется обожженной проволокой. Когда вы дойдете до выкладки свода, нужно будет произвести подпил кирпичей. Потребуется расчет, призванный обеспечить хорошую стыковку кирпичей между собой. Укладку свода начинают после того, как будет выложен второй ряд кирпича после дверци топки.

Для облицовки камеры сгорания пользуются специальным огнеупорным кирпичом. Поскольку облицовочный кирпич и кирпич кладки обладают разными температурными характеристиками, то монтаж облицовки к самой печи не должен быть выполнен жестко. Во время монтажа трубы дымохода, следует позаботиться о обустройстве специальной задвижки, регулировка которой должна производиться плавно и без труда.

Кирпичные печи для дома — видео инструкция

postroyka-dom.com

виды, принцип работы, особенности возведения своими руками

Ещё на стадии планировки возведения загородного домостроения большая часть домовладельцев задумывается о системе отопления собственного жилья. Если в непосредственной близости дома проходит тепловая магистраль или газопровод, то можно установить газовый котёл или врезаться в централизованную систему теплоснабжения. Но если это невозможно по ряду причин, независимых от человека, то единственным правильным выбором является самостоятельное возведение кирпичной печи.

Старое доброе печное оборудование, несмотря на множество современных отопительных устройств по-прежнему остаётся популярным. Присутствие кирпичной печи в любом загородном доме создаёт по-особому тёплую и уютную атмосферу в помещении. Кладкой кирпичных печей занимаются уже на протяжении нескольких веков. При этом все работы можно проводить своими руками, естественно, при наличии необходимых инструментов, расходных материалов и, конечно же, желания.

Основные разновидности кирпичных печей

Исходя из функций, возлагаемых на печь из кирпичей для дома, которая возводится, своими руками, все конструкции могут подразделяться на определённые типы:

отопительное печное устройство, которое в первую очередь предназначено для обогрева комнат в доме;
варочная печная конструкция, используемая для приготовления кулинарных шедевров;
комбинированное отопительно-варочное устройство, сочетающее в себе предыдущие аналоги.

При этом к современным кирпичным печкам предъявляются требования пожаробезопасности, качественного обогрева помещения и создания уюта и комфорта в частном доме.

Естественно, возвести кирпичную печку самостоятельно не так уж и просто как может показаться на первый взгляд. В первую очередь — это обусловлено сложностью порядовок. Хотя, если задаться целью, то даже новичок в строительстве сможет построить простейшую варочно-отопительную конструкцию своими руками.

Особенности работы кирпичной печи

Принцип функционирования кирпичного печного устройства достаточно прост. Центральной частью оборудования является топочная камера, в которую выполняется закладка топлива. Чтобы дрова быстро разгорались и качественно горели, нужно соблюсти несколько условий: обеспечение подачи кислорода для поддержания горения и качественный отвод отработанных газов за пределы дома через дымоход.

Подача воздуха в камеру горения обеспечивается благодаря расположенному ниже топки зольнику с дверцей. В свою очередь, вывод отработанных газов, образующихся в процессе сгорания дров, происходит по законам физики, когда горячий воздух из топочной камеры по трубе дымохода поднимается вверх и выходит наружу. При этом встречая на своём пути преграды, горячие воздушные массы, отдают своё тепло, прогревая помещение. Для повышения коэффициента полезного действия некоторые печные устройства снабжаются вторичной камерой.

Исходя из того, с какой целью будет использоваться кирпичная печка, зависит сложность её возведения своими руками. Если загородное строение эксплуатируется круглый год и домовладелец любит готовить пищу с характерным запахом дымка, то лучше строить отопительно-варочное устройство. При этом такая конструкция может иметь два режима — летний и зимний.

В летний период тепло от сгорания топлива распределяется на нагрев варочной поверхности и духового шкафа, если он имеется, после чего сразу же выводится на улицу через дымоход. В свою очередь, зимой, перед тем как попасть в трубу отработанных газов, нагретый воздух отводится в верхнюю камеру, где отдаёт всё своё тепло в помещение и только потом выводится за пределы дома.

Что может пригодиться для выполнения работ своими руками?

Перед началом возведения отопительно-варочной печки из кирпича в загородном доме нужно выполнить подготовку инструмента. Чтобы качественно выполнять кладку кирпича потребуются следующие вещи:

строительная кельма;
резиновый или деревянный молоток;
водяной уровень и отвес;
строительное правило;
металлический молоток с острым краем;
строительная рулетка для проведения замеров.

Если рассматривать необходимые расходные материалы, то в первую очередь понадобится шамотный кирпич. Для замеса раствора придётся запастись мелкофракционным песком и качественной глиной. При этом печное устройство из кирпича не удастся возвести своими руками, если не будет следующих изделий:

металлические уголки;
дверца для топки;
поддувальная дверца;
варочная чугунная поверхность с необходимым количеством конфорок;
задвижки вьюшечного типа;
при необходимости духовой шкаф и водогрейный бак.

Песочно-глиняная смесь должна быть замешана достаточно густой консистенции. Но по рекомендациям опытных печников раствор желательно предварительно проверить на качество. Для этого существует несколько способов.

Из подготовленной строительной смеси скатывается несколько шариков, которые оставляются в покое до полного высыхания. После этого они проверяются на наличие либо отсутствие трещин. Если трещины обнаружены не были, то переходят к следующему этапу тестирования. Для этого сухая заготовка бросается на бетонное основание с метровой высоты. Если шарик рассыпался, то нужно изменить пропорции глиняного раствора, если же нет, то можно переходить к кладке кирпича.

Но чтобы окончательно убедиться в качестве строительного раствора, проводят испытание заготовок огнём. С этой целью шарики помещаются в духовой шкаф и пекутся на протяжении нескольких часов. Качественно приготовленная песочно-глиняная смесь не позволяет заготовкам разрушаться под воздействием высокой температуры. Именно такой раствор может гарантировать надёжность кирпичной печки в будущем.

Особенности создания компактной печи

Чтобы получить в своём доме качественный обогрев комнат, достаточно своими руками возвести компактную кирпичную печь в соответствии с проектом. При этом в такой конструкции можно разместить все необходимые дополнения: чугунную варочную плиту, сушильный короб и даже ёмкость для подогрева воды.

Такая конструкция возводится со стенками, которые эффективно обогревают отапливаемое помещение. Система обогрева будет носить низовой характер, который исходя из практики, считается наиболее эффективным для отопления небольших домов до 50 метров квадратных. При увеличении параметров жилого помещения пропорционально увеличиваются и габариты кирпичной печи.

Прежде чем переходить к возведению печи для дома из кирпича нужно подготовить соответствующий проект. Благо самому рисовать ничего не придётся, так как информацию можно найти в печатных изданиях или в электронном виде. Правильность сооружения печной конструкции будет влиять на эффективность оборудования, а также на его эксплуатационный ресурс.

Сооружение фундамента

Отопительно-варочная печь как в принципе и любое другое печное оборудование довольно большие и увесистые устройства. Именно по этой причине первым этапом перед кладкой кирпича, в соответствии с проектом, является сооружения качественного и прочного фундамента. Только от надёжности основания будет зависеть срок службы кирпичной печи.

Размеры основания должны быть шире самой печи на 50 мм, при этом нельзя допускать соприкосновения печного фундамента с несущим основанием дома. При выборе подходящего места под фундамент, важно учитывать в какой части строения располагается труба отвода отработанных газов. Если этим пренебречь, то в процессе сборки дымоход может попасть в перекрытие, которое не даст вывести трубу на улицу.

В доме сборка печного оборудования из кирпича должна проводиться ещё на стадии постройки домостроения, пока отсутствуют полы. При этом, чтобы основание было надёжным, используется свайная конструкция фундамента, для чего нужно проделать определённые действия:

На глубину до 250 мм выбирается грунт на месте основания печи.
Используя ручной бур, проделываются скважины метровой глубины 20 см диаметра.
В полученные углубления на дно засыпается щебёнка, которую качественно утрамбовывают.
В образовавшиеся цилиндры вставляются свёрнутые в трубку листы рубероида.
В завершение заливается бетон.

После окончательного застывания свай на них монтируется опалубка. По соответствующим размерам формируется бетонное основание в виде монолитной плиты, на которую и будет выполняться кладка кирпича.

Пошаговая кладка печи из кирпича в доме

После того как будет подготовлено надёжное основание можно приступать к кладке кирпичной печи для обогрева частного дома.

Кладка первых двух рядов кирпичей происходит сплошным слоем. При этом для экономии материала по периметру укладываются цельные красные кирпичи, а в центр — закладывается бой. Хотя, если цельного кирпича достаточное количество, то от боя лучше отказаться.
На уровне 3-5 ряда, формируют зольниковую камеру, дверца которой монтируется ещё на втором шаре кирпича. На высоте 5 кирпича формируется перекрытие, на котором в дальнейшем размещается сушильный короб.
С 6 шара кирпичей начинают наращивание печи внутрь. На уровне 7 ряда монтируются отдельные колосники или цельная решётка, сразу после которых крепится топочная дверца.
С 8 по 10 ряды формируется топочная камера. При возведении топки, также начинается, перекрытие сушильного короба. На 11 ряду он полностью перекрывается. Для этого укладываются полосы из стали, которые накрываются глиняным раствором. На этом же этапе начинается формирование дымоходной трубы.
На 12-й ряд будет укладываться чугунная плита и поэтому его кладка должна контролироваться водяным уровнем. Укладка варочной поверхности выполняется непосредственно на кладку, а рядом с плитой монтируется ёмкость для нагрева воды.
На уровне 14 шара кладки монтируется дымоходная труба.

Если отопительное устройство предназначено для обогрева больших помещений, то его габариты удваиваются или утраиваются. При этом пропорционально увеличивается зольниковая и топочная камера, а также водогрейный и сушильный короб. Стоит заметить, что технология кладки остаётся неизменной.

Если удастся возвести печное устройство в соответствии с рассмотренным проектом, то в итоге получится многофункциональное оборудование. Такая система сможет обогревать помещение, подогревать воду и готовить кулинарные шедевры с ароматом дыма. Для удобства использования устройства в летний период его снабжают дополнительным дымоходом.

Особенности монтажа печных дверок

Перед непосредственной установкой дверок на основное место, нужно провести проверку плотности прилегания полотна к несущей раме. Также желательно проверить свободу открывания и закрывания конструкции на шарнирных навесах. При обнаружении любых, даже незначительных дефектов, нужно либо устранить их, либо купить новое изделие.

Для проведения монтажных работ используется вязальная проволока. Обычно её длина составляет полметра. Она вставляется в соответствующие отверстия, которые расположены на конструкции дверок, после чего складывается вдвое и скручивается. Перед установкой запорного устройства кирпичную кладку обмазывают раствором.

Установка дверцы выполняется с контролем горизонтального и вертикального уровня, после чего конструкция фиксируется кирпичом. Свободные концы проволоки закладывают в швы между кирпичами. Процесс установки зольниковой и топочной дверок полностью аналогичен. Единственное отличие, что устройство закрывающее топку, дополнительно оборачивается асбестовым шнуром.

Собрать кирпичную печь своими руками, если есть хотя бы малейшие навыки в строительном деле, под силу каждому желающему. Но нужно понимать масштаб всех работ и не боятся физического труда. Только при соблюдении данных правил можно возвести надёжное и многофункциональное устройство для отопления дома и приготовления пищи, которое станет настоящим украшением любого жилья.

Оцените статью: Поделитесь с друзьями!

kotel.guru

инструкция, фото и видео-уроки, цена

Разве есть такой человек, которому был бы неприятен запах горения дров, особенно, когда от этого отвыкаешь и ощущаешь это, словно в первый раз?! Различные конструкции кирпичных отопительных печей не лишат вас этого удовольствия, несмотря на разницу в проекте. Ниже мы рассмотрим один из них.

Кирпичные отопительные печи для дома всегда пользуются спросом

Печные конструкции

Как упоминалось выше, системы обогрева могут быть разных типов — отопительные кирпичные печи на боку, варочные, совмещённые, а также с камином. Зачастую их различие заключается в продолжительности топки и эффективности обогрева. Обратим внимание на обычную прямоугольную печь и посмотрим видео ролик на эту тему.

Прямоугольная печь отопления

Кладка прямоугольной печи

Давайте рассмотрим, как делается отопительная кирпичная печь своими руками размерами 2380x890x510 мм. Топливник здесь располагается в нижней частей конструкции, а его стенки также являются печными, благодаря чему происходит нижний нагрев. Прежде всего, нам нужно приобрести необходимые материалы.

Название материала	Размеры	Количество
Кирпич одинарный	250x120x65 мм	250 штук
Кирпич огнеупорный	250x120x65 мм	110 штук
Глина обычная	—	0,2м³
Глина шамотная	—	12кг
Песок просеянный	—	0,2м³
Дверка для топки	250×200 мм	1 штука
Дверка для поддувала	130×140 мм	1 штука
Дверка для прочистки	130×140 мм	2 штуки
Задвижка для вьюшечника	1302130 мм	2 штуки
Колосник	250×250 мм	1 штука
Рубероид для гидроизоляции	—	100м²

Теперь, когда у нас есть материалы, можно приступать к работе. Для этого кирпичная отопительная печь своими руками будет складываться по рядам, и вы сможете в деталях рассмотреть всю картину.

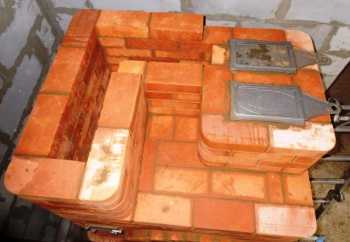

Порядовая кладка печи

1-ый ряд – трёхчетвертные кирпичи кладут по углам, а передняя стенка укладывается тычками. На двух средних кирпичах стёсываются грани верхней кромки – этот откос послужит для установки зольника. Между зольником и стеной отопительно-варочной кирпичной печи (наружной) возникнет пространство, которое следует засыпать песком, включительно до третьего ряда.
2-ой. Посредине передней стенки должна быть смонтирована поддувальная дверка и обкладывается трёхчетвертными кусками. Весь остальной ряд состоит из кирпича полного размера.
3-ий. Поднимают кладку, а когда все кирпичи занимают своё место, поверх зольника устанавливают металлическую полосу 350×40 мм.

Размеры кирпича: а – целый; б – трёхчетвертной; в – половинчатый; г – четвертной

4-ый. Перекрытие зольниковой камеры укладывают на стальную полосу. Сзади, поверх засыпанного песка также нужно закласть кирпичи.
5-ый ряд. Теперь нужно установить колосник над зольником. Верхние грани ближнего края всех кирпичей, расположенных по периметру, стёсываются, чтобы угли скатывались на колосник.
6-ой. Далее, на отопительные кирпичные печи своими руками устанавливают топочную дверку. На задней стенке необходимо стесать откосы всех кирпичей, чтобы они оказались в одной плоскости наклона с предыдущим рядом.

Стороны кирпича

С 7-го по 12-ый ряд. Эти ряды отводятся для укладки топливника, которая ведётся в полкирпича (названия размеров есть на фото в средине подзаголовка). Перевязка швов здесь обязательна.
13-ый. Этот ряд кладётся из трёхчетвёрток, чтобы сделать напуски для перекрытия топливника на стенке спереди, а также, частично, на боковых.
14-ый, 15-ый ряд. Кладётся перекрытие поверх топливной камеры. Сзади необходимо оставить отверстие, чтобы была возможность соединить топливник с вертикальным вытяжным каналом.
16-ый. Устанавливаем дверку для прочистки, которая справа будет опираться на полкирпича, установленного на ребро. Чтобы изолировать топливник от дымовых каналов вверху, полку позади дверки заделывают раствором цемента и глины.
17-ый – 20-ый ряд. Этот промежуток предусматривает вертикальные дымовые каналы на печь из кирпича своими руками.
21-ый, 22-ой ряды. В этом промежутке между собой соединяются опускной и подъёмный канал. Рассечка, разделяющая средний опускной и задний подъёмный канал здесь заканчивается.
23-ий, 24-ый ряды. Здесь вы своими руками делаете кладку перекрытия каналов — среднего и заднего.
25-ый, 26-ой ряды. На этом этапе устанавливается дверка для прочистки и осуществляется подвёртка от среднего вентканала второго яруса на трубу для дыма.
27-ой. Сейчас на кирпичные отопительные печи своими руками начинается кладка каналов для прохождения дыма на втором ярусе.
28-ой ряд. Производится монтаж вьюшной задвижки.
29-ый, 30-ый ряд. Производится укладка дымовых каналов на втором ярусе.
31-ый ряд. На этом ряду делается кладка напусков для перекрытия всей печки.
32-ой ряд. Начинается кладка перекрытия печки. На этом этапе обязательна перевязка швов.
33-ий, 34-ый ряд. Кладка всего перекрытия.
35-ый ряд. С этого ряда и выше начинается возведение дымовой трубы. Её сечение 130×130 мм.

Фундамент для отопительных печей домашнего типа

Рекомендации. Любые конструкции, будь то отопительные, варочно-отопительные или кирпичные печи с котлом отопления, необходимо обустраивать на прочном фундаменте, который не связан с периметром основного фундамента здания. Монтаж печи, связанной с основанием дома крайне нежелателен, потому что их зависимость друг от друга может привести к возникновению трещин в одной из конструкций. Минимальное расстояние отопительного устройства от уличной стены допускается не менее 40 см.

Другие печи

Отопительная печь «Голландка»

Конечно, проекты отопительных печей из кирпича не заканчиваются на прямоугольном, часто употребляемом устройстве. Подтверждением тому служит несложная конструкция «голландки», которую, кстати, с успехом использовали в блокадном Ленинграде, где был дефицит любого топлива.

Разрез «Голландки»

Обязательным условием для отопительно-варочной печи типа «Голландка» должны быть её небольшие размеры, ведь её главным преимуществом является компактность при небольшой загрузке топлива. Учитывая, что обогревательное устройство встраивается в стену, оно обычно выходит грубкой в прихожую, а топкой развёрнуто в сторону комнаты.
Такая отопительная печь из кирпича своими руками вовсе не портят интерьер помещения, а, наоборот, придаёт ему особый шарм, создавая уютную обстановку. Если конструкция сложена правильно, то через час-полтора после первой закладки дров все стены прогреются полностью, и тепло будет отдаваться в помещение со всей силой.

Заключение

Есть ещё множество других проектов, цена на которые определяется сложностью конструкции, функциональностью и дизайном. Ту или иную отопительно-варочную печь вы можете построить, отыскав опытного мастера-печника, либо заказав её прямо в интернет-магазине. При этом будут учтены не только дизайн, но также и размеры помещения, чтобы обогрев был достаточным.

otoplenie-gid.ru

схемы кладки, чертежи, фото, видео

Для устройства печного обогрева небольших загородных коттеджей или дачных домиков с целью экономии материалов и средств есть смысл подобрать проекты отопительных печей из кирпича малых габаритов и простых в исполнении. Тогда, приобретя в соответствии с проектом стройматериалы, можно приняться за дело самостоятельно, предварительно изучив, как выполняется кладка печей своими руками.

Отопительно-варочная печь

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.
Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.
Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.
Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.

Варианты размещения печей

На первой схемеслева показано размещение печи для дома из кирпича с лежанкой в спальне и обогревом других смежных комнат: гостиной, прихожей и санузла. На второй схеме видно, где можно поставить отопительно-варочную плиту с подогревом воды для ГВС. Между двумя спальнями предполагается построить отопитель типа «голландки» с выводом загрузочной камеры в гостиную. На третьей схеме изображен пример дачного домика, где та же плита обогревает кухню и санузел, а в гостиной устроен камин.

Принцип, по которому происходит размещение и строительство печи, прост: прямой обогрев от ее стенок должен захватить возможно большее количество помещений, а когда так не получается, то лучше использовать схемы печей со встраиваемым водогрейным змеевиком. В этом случае остальные комнаты будут обогреваться радиаторами отопления.

Кладочный кирпич

Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище.

Особенно важно правильно подобрать качественные материалы, если вы задумали сложить печь «шведку». Для «голландки» же требования к качеству кирпича и кладочного раствора не столь высоки.

Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида:

красный керамический марки 150;
огнеупорный шамотный.

В прошлые времена размеры кирпича печного и обычного строительного были разными. Если размеры строительного одинарного составляют 250 х 125 х 65 мм, то печной камень был габаритами 230 х 114 х 40 мм или 230 х 114 х 65 мм. В наше время размеры для удобства унифицировали, поэтому подбор сводится к оценке качества материала. Вот некоторые рекомендации по приобретению материала, из которого осуществляется кладка отопительных печей из кирпича:

Камни следует приобретать одного типоразмера.
Нельзя использовать пустотелый кирпич, а тем более силикатный. Нужен только полнотелый керамический камень.
Для облицовочной кладки лучше брать камни с декоративной фактурой, если не планируется отделывать стены дополнительно кафелем или другим облицовочным материалом.
В камере сгорания кладка кирпича должна быть огнеупорной, из шамотного камня.

Инструкция по выполнению работ

После того как выбрана схема отопительной печи, под нее требуется устройство фундамента. Исключение – малые «голландки» и отопительно-варочные плиты, не оказывающие большой нагрузки на полы. Последние можно возводить прямо от цементной стяжки пола, выполнив все мероприятия по тепло- и гидроизоляции, рассмотренные ниже.

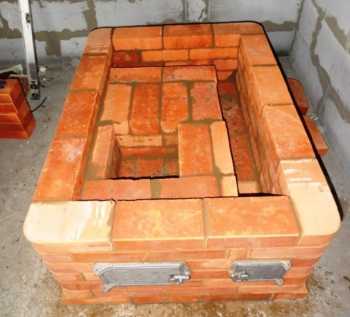

Пример начала кладки печи

В остальных случаях отопительная печь должна покоиться на фундаменте, лучше всего – монолитном железобетонном. Его размеры делают на 50 мм больше габаритов самого строения, толщина плиты – 100—150 мм, в зависимости от нагрузки. Фундамент выполняют отдельно стоящим, не контактирующим с основанием здания.

До того как сделать печь из кирпича, фундаментной плите надо выстояться не менее 2 недель, после чего поверх нее укладывают гидроизоляцию (рубероид в 2—3 слоя), а следом листы асбеста или базальтового картона для тепловой изоляции. Затем ложится лист кровельной стали и войлочная подстилка, от которой начинается кладка печки. Подстилку вначале надо намочить, а после укладки дать ей присохнуть к металлу. Теперь можно приступать непосредственно к возведению стенок.

Прежде всего следует разобраться, с чего начать кладку. Для этого существуют специальные схемы, на них подробно отражается каждый ряд камней, начиная от основания и заканчивая дымоходной трубой. Когда вы выбрали определенный тип источника тепла и отыскали либо приобрели проектную документацию для его возведения, то в ней обязательно изображена порядовая кладка печей данного вида. Ниже в качестве примера приведена порядовка малой «голландки» размером 520 х 520 мм.

Схема кладки голландской печи

Далее, нужно приготовить раствор для кладки печей из белой или желтоватой глины с добавлением кварцевого песка в пропорции 1 : 1. При этом не рекомендуется использовать воду с повышенным содержанием солей кальция и магния (жесткую воду). Перед приготовлением глину замачивают в воде и оставляют на сутки, после чего пропускают сквозь сито с ячейкой 3 х 3 мм. Этот процесс производится способом протирания, поскольку смесь глины с водой иначе через сито не пропустить. Потом добавляется песок и делается замес с постепенным доливанием воды. Окончательный раствор по консистенции должен напоминать густую сметану.

Название сторон кирпича

Стороны кладочного камня имеют свои названия, они и определяют тип кладки. Традиционная кладка печей из кирпича – ложковая и тычковая. Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения печек не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.

Примеры перевязки кирпичной кладки

Процесс начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка. В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи. Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.

Лишнюю глину убирать, добиваясь толщины шва не более 3 мм и не менее 2 мм. В отдельных местах можно делать утолщения шва до 5 мм. Камень необходимо ставить сразу на место, перемещение и пристукивание не допускается. Излишки глиняной смеси, снятые с камней, нельзя использовать снова.

Дополнительная инструкция для кладки, которой надо следовать, для удобства приведена в виде краткого перечня:

Каждый камень ставят, опирая его на 2 других.
Первый и последний ряды выполняют тычковыми.
Чтобы избежать расслоения, вертикальные швы заполняют раствором.
Кирпичи каждого последующего ряда должны перекрывать камни предыдущего не менее чем на ¼ длины.
Не допускается совпадения тычковых и ложковых рядов.
Подрубленные стороны камней ставят внутрь, а не наружу стены.

Чтобы выложить кирпичную печь самостоятельно, потребуется много личного времени и терпения. Здесь не бывает неответственных узлов или частей, каждый кирпич имеет значение. Если подойти к вопросу тщательно и ответственно, то результатом будет здоровое тепло и комфорт в вашем жилище.

cotlix.com
