Как правильно сделать вытяжку в частном доме с выходом в стену

В большинстве случаев проблема качественного воздухообмена в частном доме возникает по причине отсутствия системы естественной вентиляции, опрометчиво не предусмотренной владельцем на этапе проектирования и строительства. Исправляют ошибку с помощью принудительной циркуляции воздуха. Один из способов ее обеспечения – вытяжная вентиляция в частном доме с выходом в стену. Подробная инструкция поможет выполнить работу самостоятельно.

Содержание статьи

Справится ли такая конструкция с требованиями к минимально необходимому воздухообороту?

Через отверстие в стене можно сделать вентиляцию трех видов:

  • естественную;
  • принудительную;
  • комбинированную.

Каждая из них может быть эффективной или неэффективной в зависимости от того, насколько тщательно будут соблюдены правила ее устройства. Местоположение вентиляционного канала (в стене, в нижнем или верхнем перекрытии) не имеет значения.

Но наиболее высокая вероятность получения качественного воздухообмена через отверстие в стене – применение специальных вытяжных клапанов. Если правильно выбрать и установить такой прибор, вытяжка в частном доме через стену обеспечит стабильный приток свежего воздуха.

Виды вытяжных клапанов

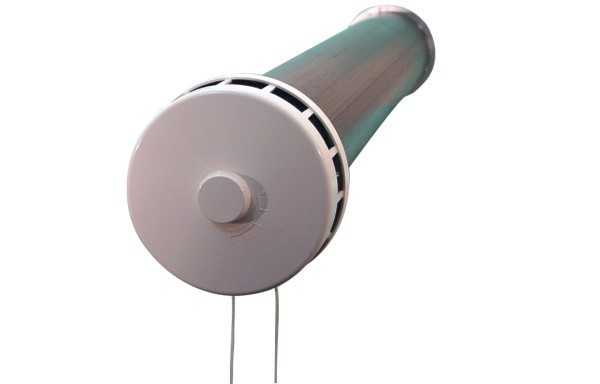

Существует много видов вытяжных клапанов. Для устройства вентиляции через стену подойдут те, которые мастера называют «стеновыми приточками», а производители – «стеновыми приточными клапанами». Любое из этих изделий состоит из нескольких элементов.

  1. Воздуховода. Так называют пластиковую или металлическую трубу, которая устанавливается в отверстие в стене.
  2. Наружной решетки. Этот элемент прибора необходим для защиты воздуховода от проникновения пыли, мусора, листвы деревьев, насекомых.
  3. Заслонки. Необходима для предотвращения задувания воздуха в ветреную погоду.
  4. Фильтра.
  5. Панели с декоративной крышкой.

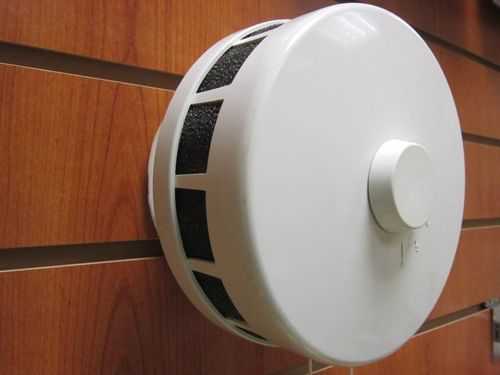

Перечислены компоненты стеновых приточных клапанов для естественной вентиляции. В приборах принудительного типа присутствует вентилятор и конструкция немного видоизменена, в зависимости от модели. Но принцип устройства тот же.

Есть модели с рекуператором тепла. Это теплосберегающие приборы, позволяющие снизить расходы на отопление дома. Работают по принципу забора тепла у исходящего из помещения воздуха и передаче его (тепла) входящему. Таким образом, несмотря на интенсивный воздухообмен, в комнате поддерживается стабильная температура.

В районах с холодным климатом рекомендуется теплоизолировать вентиляционное отверстие в стене. Для этой цели чаще всего используют полифом, но подойдут и другие материалы: минвата, стекловата, пенофол, поролон.

Есть вытяжные устройства, зарекомендовавшие себя с положительной стороны. О таких приборах много хороших отзывов от владельцев.

Устройство и принцип работы вытяжки через стену в частном доме

Климатологами давно доказано, что при герметично закрытых окнах и дверях, в помещении за 10 часов пребывания 1-2 людей уровень углекислого газа достигает 2000 промилле. Для комфортного самочувствия человека допустимо не более 700 промилле. В большинстве случаев недомогание и чувство усталости после пробуждения вызваны недостаточным количеством кислорода в воздухе.

Приточная вентиляция призвана устранить все, связанные с этим, проблемы. Принцип ее работы заключается в выводе воздуха из помещения и обеспечении притока с улицы. Естественная тяга возникает в случае разницы температур и давления по обе стороны стены. Этих условий не всегда достаточно для эффективного воздухообмена. Поэтому любую приточку можно оборудовать вентилятором соответствующего сечения. Устанавливают клапаны в любом помещении: в зале, на кухне, в санузле, в ванной.

Расчет необходимой мощности и размеров вентиляции

Профессиональный расчет мощности приборов для естественной или принудительной вентиляции сложен и долог, требует специальных знаний. Для монтажа бытовой системы используют упрощенную схему, при которой необходимо выяснить всего 2 показателя.

  1. Диаметр воздуховода. Для жилых помещений вполне достаточно выбрать любое из трех сечений: 100 (для вентиляторов малой мощности), 125 (для приборов средней мощности) и 150 мм (для быстрого принудительного проветривания).
  2. Производительность вентилятора. Согласно СНиП, полная замена воздуха в жилых помещениях должна происходить не реже 3-х раз в час. Для того чтобы выяснить требуемую производительность прибора, объем помещения (следовательно, и воздуха в нем) умножают на 3.

На эффективность проветривания влияет форма канала. Он должен быть прямой и сквозной. Отверстие, проходящее под углом и наклоном, отберет не менее 7% мощности вентилятора.

Конфигурация установки приточных стеновых каналов всего одна: сквозное отверстие в стене, в которое установлено приточно-вытяжное устройство. Стоимость такой вентиляции напрямую зависит от цены стеновой приточки. Если ее монтаж будет выполнять специалист, понадобится оплатить его услуги. Но в большинстве случаев владельцы домов самостоятельно монтируют вытяжку в стену.

Все производители приточек сопровождают свою продукцию подробной инструкцией по ее установке. Основную сложность вызовет формирование отверстия в стене.

Установка вытяжной вентиляции в стену

Для того чтобы правильно установить стеновый приточный клапан, необходимо подготовить инструменты для сверления стены. Потребуются дрель, бур или специальная насадка – коронка большого диаметра. Прежде чем приступить к работе, убеждаются в том, что в выбранном месте нет электропроводки. Отверстие должно быть горизонтальным, с ровными стенками. Когда работа по его формированию будет закончена, приступают к монтажу приточки.

  • Шаг 1. Вставляют в отверстие воздуховод, фиксируют его с помощью распорок так, чтобы он принял горизонтальное положение.
  • Шаг 2. Заполняют щели между воздуховодом и стенками отверстия монтажной пеной. Вместо нее можно использовать волокнистый утеплитель. Но в этом случае потребуется прочно закрепить трубу.
  • Шаг 3. Со стороны улицы на выход воздуховода устанавливают защитную решетку. Если в комплектацию приточки входят фильтр и/или шумопоглотитель, устанавливают их.
  • Шаг 4. На патрубок вентилятора надевают уплотнительную резинку и вставляют прибор в трубу. Подключают к электросети.
  • Шаг 5. Со стороны помещения монтируют оголовок с декоративной панелью.

Таким образом, становится понятным, что монтаж стеновой приточки в частном доме – дело несложное. Но оно требует внимательного выполнения расчетов и правильного выбора прибора.

Т С

ventilsystem.ru

Вытяжная вентиляция через стену на улицу: вытяжной клапан

Большинство новых материалов и готовых конструкций, внедренных в сферу строительства и отделки, практически полностью исключает свободное движение воздуха. Обеспеченная ими герметичность наряду с плюсами принесла веский минус – нарушение вентиляционных процессов. Их просто необходимо восстановить, ведь, согласитесь, без регулярной поставки свежего воздуха в помещение в нем невозможно жить!

Мы знаем, как решается столь непростая проблема: вытяжная вентиляция через стену на улицу сформирует нормальное движение воздушных масс. Небольшое стеновое устройство обеспечит отвод отработанного потока и отличный воздухообмен.

Предложенная нами статья ознакомит с тонкостями выбора клапана для организации вытяжной вентиляции, с правилами его установки и эксплуатации. Представленную к рассмотрению информацию подтверждают фото-материалы, схемы и видео-инструкции.

Содержание статьи:

Типичные проблемы с вентиляцией

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по устроенным в строительных конструкциях вентиляционным каналам.

Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Регулярное обновление воздушной массы, происходящее естественным образом через неплотное прилегание оконных створок и дверных полотен, а также путем проветривания, формирует оптимальный для жизнедеятельности микроклимат, удаляет избыток влаги, углекислоту и прочие вредные токсичные вещества

Неправильный воздухообмен в доме — проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Приточные вентиляционные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно. Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

Отсутствие вентиляции или неправильная ее организация опасна не только для жизни людей. Конденсирующаяся на поверхностях влага, не устраненная в результате вентилирования, становится причиной преждевременного выхода из строя конструкций, коммуникаций, отделки

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи. В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Застоявшийся затхлый воздух и излишне влажная среда способствуют расселению грибковых колоний, угрожающих проживающим серьезными заболеваниями и разрушением стройматериалов (+)

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности. В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В зависимости от места установки вытяжной вентиляции используют горизонтальную или вертикальную модель клапана и вентилятор с достаточно высокой производительностью (+)

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент — уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Выбирая вытяжной клапан, который будет установлен в стене, следует учесть толщину этой стены, а также материал, в котором придется проделать отверстие

Конструкция стенового устройства

Обычный вытяжной клапан состоит из трех основных частей:

  • фланца;
  • заслонки;
  • декоративной решетки.

Круглый фланец — это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции — заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

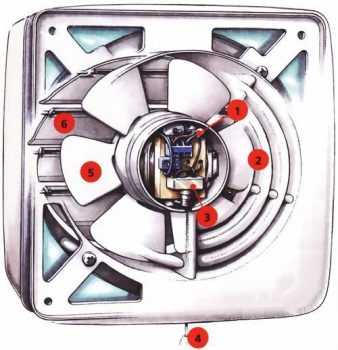

Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Установка осевого вентилятора для вытяжного типа вентиляции производится по единой для всех систем схеме:

Галерея изображений

Фото из

Шаг 1: Покупка вытяжного вентилятора

Шаг 2: Подводка электролинии к устройству

Шаг 3: Отметка точек для крепления корпуса прибора

Шаг 4: Сверление отверстия для дюбелей крепежа

Шаг 5: Фиксация нижней части корпуса вентилятора

Шаг 6: Подключение вентилятора к проводке

Шаг 7: Установка защитно-декоративной панели

Потолочный вариант установки вентилятора

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях. Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель — скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна.

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц.

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Тонкости сооружения вытяжной вентиляции в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются модели вытяжных клапанов с вентилятором, который вставляют в предназначенную для их расположения монтажную муфту. Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для монтажа вытяжного вентиляционного клапана в стене сначала нужно сделать разметку и просверлить в ней отверстие нужного размера

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство. Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Вытяжной вентилятор устанавливают с внутренней стороны отверстия, сделанного в стене, а обратный клапан и защитную решетку — с наружной стороны

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

Выбор места для установки стенового вентиляционного клапана ориентирован на требования, указанные в инструкции производителем устройства

При расчетах обычно пользуются простой формулой:

М=О*В

Где:

  • М — необходимая мощность вентилятора;
  • О — объем помещения, в котором будет установлено устройство;
  • В — повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения. Этот показатель должен составлять:

  • для отдельного туалета — 8;
  • для кухни — 15;
  • для ванной комнаты или совмещенного санузла — 20.

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

При расчете мощности вытяжного вентилятора необходимо учитывать чувствительность такого оборудования к сопротивлению системы. Наличие декоративной решетки и клапана может понизить скорость перемещения воздушного потока в три-пять и даже в десять раз. Поэтому не стоит выбирать устройство с минимальными размерами и мощностью.

Производительность вентилятора должна быть достаточной для того, чтобы через клапан уходил отработанный воздух из смежных помещений, а не только из той комнаты, в которой установлено устройство. Перед началом работ по установке вытяжного клапана с вентилятором, необходимо выбрать подходящее место.

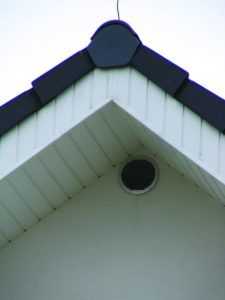

Отверстие для вытяжного клапана лучше всего делать в верхней части наружной стены, такая позиция способствует эффективному отведению отработанного воздуха

Для этого используют стену, которая максимально удалена от места, где производится забор свежего воздуха. Обычно приточную вентиляцию устанавливают в стенах или окнах таких помещений как спальня или гостиная. Для вытяжной вентиляции больше подходит кухня или санузел. В результате с отработанным воздухом отводятся также неприятные запахи, избыточные водяные пары и т.п.

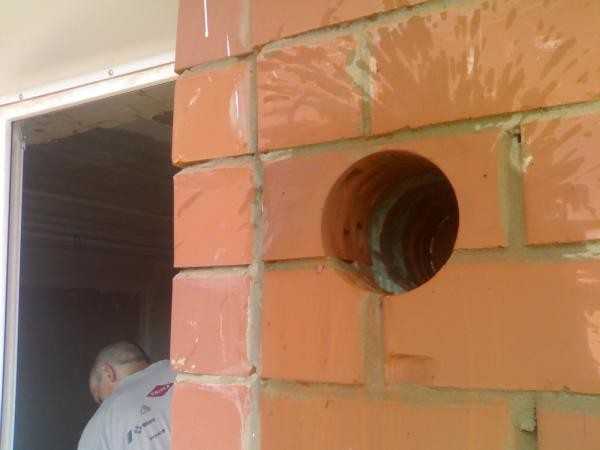

Отверстие для вытяжного клапана нужно делать в верхней части стены. Сначала выполняют разметку, затем начинают сверление. Отверстие подходящих размеров делают дрелью и перьевым кольцевым сверлом. Иногда приходится использовать специальный инструмент с алмазной насадкой.

Отверстие для вытяжного клапана должно по размерам и конфигурации соответствовать размерам вентилятора. Обычно это круглое устройство, но иногда удобнее использовать устройство с квадратным корпусом. В этом случае отверстие под клапан нужно выдолбить с помощью перфоратора с насадкой в виде лопатки.

Диаметр и форма отверстия в стене для установки вытяжного клапана должны соответствовать характеристикам вентилятора, которым комплектуется устройство

Такие работы обычно сопровождаются большим количеством пыли, от которой не спасает даже использование промышленного пылесоса. Необходимо перед началом сверления накрыть поверхности пленкой или другими подходящими материалами, чтобы защитить их от загрязнений.

Для сверления особо толстых наружных стен из прочных материалов можно использовать машину колонкового сверления. Это дорогое оборудование, которое дешевле арендовать, чем покупать. Специализированные фирмы предоставляют услугу колонкового сверления по относительно невысокой цене, которая зависит от глубины сверления и материала стены.

Для сверления толстых стен при монтаже вытяжного клапана принудительной вентиляции можно арендовать аппарат колонкового бурения, который может справиться практически с любым материалом

Во время работы такого оборудования используется водяное охлаждение. Одновременно используется устройство для сбора отработанного материала и воды, но ее часть все же попадет на стену, этот момент следует учесть перед началом работ. После того, как отверстие подготовлено и очищено от пыли, в него необходимо вставить муфту, она поставляется в комплекте с клапаном.

Теперь нужно отметить места крепления вентилятора. Устройство фиксируют на стене через предназначенные для этого отверстия. В качестве крепежа чаще всего используют дюбеля-распорки. Обычно между муфтой и стеной остается небольшой просвет, через который в дальнейшем может проникать воздух.

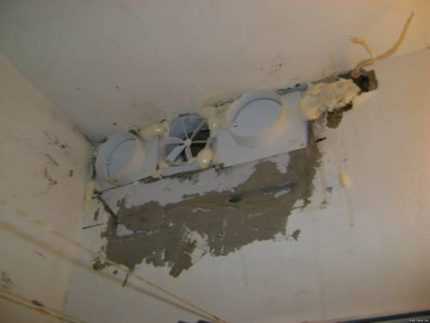

Все такие щели аккуратно задувают монтажной пеной, которая обеспечит конструкции необходимую герметичность. После этого можно начинать установку вытяжного клапана. Действовать следует очень осторожно, чтобы не повредить сам клапан во время установки и не допустить попадание внутрь него строительного мусора.

После установки нужно убедиться, что створки клапана движутся свободно, не заедают. После этого на наружной стороне стены дома нужно установить декоративную решетку, которая закроет отверстие и придаст конструкции эстетичный вид. Чтобы улучшить эффективность работы вытяжного клапана и снизить вероятность его промерзания в зимний период, рекомендуется вокруг муфты уложить слой теплоизоляционного материала.

Этот момент нужно учесть при вычислении диаметра отверстия под вытяжной клапан. Некоторые мастера считают муфту, которой комплектуется вытяжной клапан, недостаточно прочной. Они отмечают, что при необходимости монтажа муфта может быть случайно повреждена, и рекомендуют заменить ее отрезком более прочной пластиковой трубы соответствующего диаметра.

Конструкция вытяжной вентиляции должна быть герметичной, поэтому после установки основных элементов устройства щели необходимо задуть монтажной пеной

Если такая труба окажется немного шире, чем вентилятор, который в нее вставляют, можно сделать подмотку из изоленты или другого подходящего материала, чтобы устройство входило достаточно плотно. Изнутри вентилятор следует обеспечить электропитанием. Кабель подводят к электрощитку, при подключении в целях безопасности используют легкоплавкие предохранители.

При установке вытяжного клапана в туалете электропитание можно подключить таким образом, чтобы вентилятор включался одновременно с освещением. В этом случае таймер можно установить на отключение спустя определенный срок после того, как будет выключен свет.

Чтобы вытяжная вентиляция в туалете и ванной работала эффективно, следует обеспечить приток воздуха в эти помещения. Обычно для этого внизу дверей устанавливают специальные вентиляционные решетки.

Вытяжной вентилятор закрепляют на стене с помощью дюбелей, которые входят в комплект, а затем закрывают специальной решеткой

В процессе эксплуатации вытяжного клапана следует считаться с такой проблемой, как возникновение засоров. Если внутрь устройства проникнет мусор, это может привести к поломке клапана и затруднит работу вентилятора. Если это произошло, устройство придется демонтировать, очистить от загрязнений и установить снова. Клапаны типа “бабочка” в зимнее время могут покрываться слоем льда, что также приводит к проблемам в работе механизма.

Выводы и полезное видео по теме

Подробно процесс монтажа вентилятора и обратного клапана через стену описан в этом видеоматериале:

Здесь продемонстрирована работа высокомощного вытяжного вентилятора с обратным клапаном. Устройство отличается повышенной прочностью и низким уровнем шума во время работы:

Вытяжная вентиляция — необходимый элемент для нормального воздухообмена в доме. Если она установлена правильно, то в жилых помещениях будет поддерживаться нормальная влажность и благоприятный для здоровья людей микроклимат.

sovet-ingenera.com

Особенности вывода вентиляции через стену

Чтобы в частном доме было комфортно находиться с семьей и гостями, нужно организовать вентиляцию для постоянного притока свежего воздуха. При этом следует учитывать не только его температуру, но и движение потока воздушных масс. Но часто складывается такая ситуация, что при перепаде температур естественной вентиляции бывает недостаточно для выветривания всех неприятных запахов. Тогда эффективной мерой в борьбе со спертым воздухом может стать установка вентиляции с выводом через стену.

Виды устройств для улучшения воздухообмена

Для эффективной циркуляции воздуха внутри помещений в строительстве жилых и частных домов применяют три типа устройств:

  • вентиляцию с естественным воздухоотводом;
  • устройства для принудительной вентиляции;
  • смешанный тип устройств.



Функционирование естественной вентиляции полностью автономно и не зависит от сторонних приборов и устройств. Она представляет собой сеть каналов в стене, оборудованных выводом, через который и происходит перемещение воздушных масс по принципу сквозняка. Большинство домов времен советской и постсоветской постройки оборудованы именно таким типом вентиляции.

У подобного типа организации естественного проветривания есть свои неоспоримые достоинства:

  • возможность быть абсолютно независимой от других устройств;
  • обеспечение наиболее комфортных условий жизни для людей, которые находятся в помещении;
  • не требует значительных денежных вложений для установки и обслуживания.

В старых проектах не предполагалось, например, оборудование домов каналами для дополнительного притока воздуха, так как нормой считалось поступление новых порций воздуха через форточку в окне, а также через саму деревянную раму и его дальнейшее перемещение через вентиляционную шахту на улицу.

Но в современные дома часто устанавливают металлопластиковые окна, которые полностью исключают приток воздуха через закрытые створки и являются герметичными. Поэтому обязательным условием, помимо наличия в стене канала для естественной вентиляции, является установка приборов принудительной вентиляции.

Установка устройств принудительного проветривания

Чтобы естественная вентиляция работала должным образом, на поверхности стены с наружной стороны вырезают отверстие для притока воздуха, закрывают его противомоскитной сеткой и устанавливают приточный клапан с внутренней стороны стены, который подает воздушные массы в помещение.

Клапан оборудован фильтром для очистки воздуха от пыли и выхлопных газов. Такое решение более всего актуально для мегаполисов, для которых характерно огромное количество автомобилей на каждой улице.

Клапан устанавливают обычно в следующих местах:

  • рядом с подоконником и батареей;
  • со стороны нижней или верхней части оконной рамы.

В местностях с холодным климатом и долгими зимами разумнее всего будет монтировать клапан рядом с радиатором, чтобы проходящий рядом с ним поток воздушных масс поступал в помещение уже теплым. Для регионов с жарким климатом рекомендована приточная вентиляция с механическим нагнетанием воздуха. Обычно такой тип устройств монтируется в частном доме или на даче.

Особенности систем принудительного проветривания

При обеспечении принудительной вентиляции обычно используются весьма мощные вентиляторы, которые направляют воздух через весь дом. Но не следует забывать и о повышенном потреблении электроэнергии у таких приборов. Если хозяева в частном доме долгое время отсутствуют, то такой вентилятор, оставленный работающим на полную мощность, способен потребить значительное количество энергии, поэтому для экономии его обычно оставляют работать на минимальной мощности.

Другим техническим новшеством являются вентиляционные системы, оборудованные датчиками, которые реагируют на уровень влажности и температуру в доме.

Особенности установки в коттеджах

Обычно в частном доме вентиляция устанавливается по такому принципу: грязный и сырой воздух принудительно вытягивается через вытяжки из кухни, ванной комнаты, кладовой и котельной. Далее он проходит через вентиляционный блок и выдувается из помещения через дефлектор на крыше частного дома.

Наиболее современным решением для частного дома является использование в работе блока принудительной вентиляции с рекуператором. Блок представляет собой прямоугольный короб с установленными внутри электрическими вентиляторами для организации приточной и вытяжной систем вентиляции, которые могут работать с разной скоростью вращения для обеспечения неоднородной циркуляции воздушных масс.

Действие прибора можно ощутить, если в доме собралось много гостей – блок начинает работать на максимальной мощности, обеспечивая наибольшую циркуляцию воздуха через все помещения частного дома. В тот момент, когда в доме нет людей, проветривание производится на минимальном и достаточном уровне.

Другой немаловажной особенностью такого прибора является рекуператор или, иными словами, теплообменник, который может работать в двух режимах:

  1. Поток воздуха, температура которого, предположим, –10°C, смешивается с теплым воздухом из помещения, пространство в частном доме заполняется свежим теплым воздухом, температура которого составляет +20°С.
  2. Поток теплого воздуха вытягивается через рекуператор и выпускается на улицу, тем самым обеспечивая снижение общей температуры в комнатах.

Кроме того, блок принудительной вентиляции оборудован специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу полевых растений, а также насекомых и пыль. Эти меры необходимы для того, чтобы предотвратить задувание ненужных микроорганизмов вместе с воздухом через вентиляцию в помещение.

Как монтируют устройства принудительного проветривания

Если речь идет о монтаже в частном доме, то наилучшим решением будет установка вытяжки на противоположной стороне от окна, которое является источником чистого воздуха. Точка расположена в верхней части стены.

  1. Сначала мастер размечает место для того, чтобы просверлить отверстие, затем проходит через стену алмазной коронкой и в готовое отверстие вставляет пластиковую муфту.
  2. Если отверстие должно быть квадратным или овальным, то оно выдалбливается в стене с помощью перфоратора и насадки в форме лопатки.
  3. Отверстие в стене со стороны улицы и дома запенивается монтажной пеной, чтобы заполнить все щели между муфтой и стеной.
  4. Со стороны улицы монтируется вентилятор, а со стороны дома – клапан, который не позволяет холодному воздуху проникнуть в дом через вентилятор, когда тот выключен.
  5. Последним этапом является установка декоративной решетки со стороны улицы. Она заметно снижает возникновение эффекта обратной тяги и не дает холодному воздуху просачиваться через вентиляцию тогда, когда это не нужно.

К электросети вентилятор подключается через плавкие предохранители, которые защищают от короткого замыкания и возгорания электропроводки. Такие условия эксплуатации соответствуют правилам и нормам пожарной безопасности.

klivent.biz

Вытяжная вентиляция через стену на улицу

Герметичные пластиковые окна в офисах и жилых домах породили другую проблему. Теперь помещения нуждаются в вентилировании. Но обеспечение жилища поступлением воздуха — это только часть решения проблемы. И если в многоэтажных домах такие конструкции запланированы сразу, то в частных нередко приходится думать об этом самому хозяину. Необходим и отток газов, попадающих в воздушные массы помещений. Для этой цели служит и вытяжная вентиляция через стену на улицу.

Схема вытяжной вентиляции через стену с выходом на улицу

Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

  • определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
  • рассчитываются размеры необходимого воздуховода;
  • далее выбирается оптимально подходящая схема вентиляции в несущей стене;
  • готовится план для устройства воздушных каналов;
  • определяется место монтажа вентиляции;
  • монтируются устройства, обеспечивающие приток и вывод воздуха;
  • строится система воздухоотведения.

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально.

Системы вентиляционных конструкций бывают трех видов:

  • естественное вентилирование;
  • принудительная с помощью вентиляторов;
  • смешанная система.

Вентиляция с выходом в стену (в разрезе)

Устраивается принудительная система несколькими способами:

  • с помощью вентилятора через окно;
  • продухов и выводящих каналов;
  • вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Естественная система вентиляции

Функционирует естественный вид вентиляции полностью автономно. Циркулирует воздух в этом случае по устроенным продухам и каналам, расположенным в стенах. Воздух перемещается здесь по принципу сквозняков и не требует посторонних устройств. Установка и обслуживание такой вентиляции не требуют больших денежных затрат.

Естественная вентиляция присутствует чаще в старых зданиях и иногда в современных. В многоэтажных домах вентиляционные системы имеют выходные каналы в местах расположения вентиляционного стояка.

Чтобы правильно работала естественная вытяжная система, отверстия для притока воздуха располагаются на внешней стене внизу, а вытяжку выводят на противоположной стороне вверху или в другом помещении. Клапаны же могут располагаться в разных местах.

Вентиляционные вытяжки в современных домах, где поставлены пластиковые окна, не всегда нужны. В таких оконных системах уже предусмотрены приточные системы, оснащенные фильтрами и заслонками, позволяющими регулировать функционирование клапана.

Но там, где климат суров, приточные отверстия лучше делать под подоконником, рядом с отопительными трубами, чтобы воздух, попадающий снаружи, нагревался и проникал в помещение теплым.

Делают вытяжные отверстия дрелью с насаженным большим сверлом. Форма каналов обычно круглая. Есть, конечно, и квадратные формы каналов, но для их устройства требуется приложить больше усилий.

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

  • воздуховоды;
  • приточные каналы;
  • вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

ventkam.ru

Вентиляция в частном доме через стену | Вентиляция

» Вентиляция


Как обеспечить эффективную вентиляцию с выводом через стену?

Чтобы в частном доме было комфортно находиться с семьей и гостями, нужно организовать вентиляцию для постоянного притока свежего воздуха. При этом следует учитывать не только его температуру, но и движение потока воздушных масс. Но часто складывается такая ситуация, что при перепаде температур естественной вентиляции бывает недостаточно для выветривания всех неприятных запахов. Тогда эффективной мерой в борьбе со спертым воздухом может стать установка вентиляции с выводом через стену.

Виды устройств для улучшения воздухообмена

Для эффективной циркуляции воздуха внутри помещений в строительстве жилых и частных домов применяют три типа устройств:

  • вентиляцию с естественным воздухоотводом;
  • устройства для принудительной вентиляции;
  • смешанный тип устройств.

Функционирование естественной вентиляции полностью автономно и не зависит от сторонних приборов и устройств. Она представляет собой сеть каналов в стене, оборудованных выводом, через который и происходит перемещение воздушных масс по принципу сквозняка. Большинство домов времен советской и постсоветской постройки оборудованы именно таким типом вентиляции.

У подобного типа организации естественного проветривания есть свои неоспоримые достоинства:

  • возможность быть абсолютно независимой от других устройств;
  • обеспечение наиболее комфортных условий жизни для людей, которые находятся в помещении;
  • не требует значительных денежных вложений для установки и обслуживания.

В старых проектах не предполагалось, например, оборудование домов каналами для дополнительного притока воздуха, так как нормой считалось поступление новых порций воздуха через форточку в окне, а также через саму деревянную раму и его дальнейшее перемещение через вентиляционную шахту на улицу.

Но в современные дома часто устанавливают металлопластиковые окна, которые полностью исключают приток воздуха через закрытые створки и являются герметичными. Поэтому обязательным условием, помимо наличия в стене канала для естественной вентиляции, является установка приборов принудительной вентиляции.

Установка устройств принудительного проветривания

Чтобы естественная вентиляция работала должным образом, на поверхности стены с наружной стороны вырезают отверстие для притока воздуха, закрывают его противомоскитной сеткой и устанавливают приточный клапан с внутренней стороны стены, который подает воздушные массы в помещение.

Клапан оборудован фильтром для очистки воздуха от пыли и выхлопных газов. Такое решение более всего актуально для мегаполисов, для которых характерно огромное количество автомобилей на каждой улице.

Клапан устанавливают обычно в следующих местах:

  • рядом с подоконником и батареей;
  • со стороны нижней или верхней части оконной рамы.

В местностях с холодным климатом и долгими зимами разумнее всего будет монтировать клапан рядом с радиатором, чтобы проходящий рядом с ним поток воздушных масс поступал в помещение уже теплым. Для регионов с жарким климатом рекомендована приточная вентиляция с механическим нагнетанием воздуха. Обычно такой тип устройств монтируется в частном доме или на даче.

Особенности систем принудительного проветривания

При обеспечении принудительной вентиляции обычно используются весьма мощные вентиляторы, которые направляют воздух через весь дом. Но не следует забывать и о повышенном потреблении электроэнергии у таких приборов. Если хозяева в частном доме долгое время отсутствуют, то такой вентилятор, оставленный работающим на полную мощность, способен потребить значительное количество энергии, поэтому для экономии его обычно оставляют работать на минимальной мощности.

Другим техническим новшеством являются вентиляционные системы, оборудованные датчиками, которые реагируют на уровень влажности и температуру в доме.

Особенности установки в коттеджах

Обычно в частном доме вентиляция устанавливается по такому принципу: грязный и сырой воздух принудительно вытягивается через вытяжки из кухни, ванной комнаты, кладовой и котельной. Далее он проходит через вентиляционный блок и выдувается из помещения через дефлектор на крыше частного дома.

Наиболее современным решением для частного дома является использование в работе блока принудительной вентиляции с рекуператором. Блок представляет собой прямоугольный короб с установленными внутри электрическими вентиляторами для организации приточной и вытяжной систем вентиляции, которые могут работать с разной скоростью вращения для обеспечения неоднородной циркуляции воздушных масс.

Действие прибора можно ощутить, если в доме собралось много гостей – блок начинает работать на максимальной мощности, обеспечивая наибольшую циркуляцию воздуха через все помещения частного дома. В тот момент, когда в доме нет людей, проветривание производится на минимальном и достаточном уровне.

Другой немаловажной особенностью такого прибора является рекуператор или, иными словами, теплообменник, который может работать в двух режимах:

  1. Поток воздуха, температура которого, предположим, –10°C, смешивается с теплым воздухом из помещения, пространство в частном доме заполняется свежим теплым воздухом, температура которого составляет +20°С.
  2. Поток теплого воздуха вытягивается через рекуператор и выпускается на улицу, тем самым обеспечивая снижение общей температуры в комнатах.

Кроме того, блок принудительной вентиляции оборудован специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу полевых растений, а также насекомых и пыль. Эти меры необходимы для того, чтобы предотвратить задувание ненужных микроорганизмов вместе с воздухом через вентиляцию в помещение.

Как монтируют устройства принудительного проветривания

Если речь идет о монтаже в частном доме, то наилучшим решением будет установка вытяжки на противоположной стороне от окна, которое является источником чистого воздуха. Точка расположена в верхней части стены.

  1. Сначала мастер размечает место для того, чтобы просверлить отверстие, затем проходит через стену алмазной коронкой и в готовое отверстие вставляет пластиковую муфту.
  2. Если отверстие должно быть квадратным или овальным, то оно выдалбливается в стене с помощью перфоратора и насадки в форме лопатки.
  3. Отверстие в стене со стороны улицы и дома запенивается монтажной пеной, чтобы заполнить все щели между муфтой и стеной.
  4. Со стороны улицы монтируется вентилятор, а со стороны дома – клапан, который не позволяет холодному воздуху проникнуть в дом через вентилятор, когда тот выключен.
  5. Последним этапом является установка декоративной решетки со стороны улицы. Она заметно снижает возникновение эффекта обратной тяги и не дает холодному воздуху просачиваться через вентиляцию тогда, когда это не нужно.

К электросети вентилятор подключается через плавкие предохранители, которые защищают от короткого замыкания и возгорания электропроводки. Такие условия эксплуатации соответствуют правилам и нормам пожарной безопасности.

Советы по тому, как вывести вентиляцию через стену

Вентиляция помогает обеспечить помещению нормальную атмосферу для жизнедеятельности. А для нормальной жизни в вашем доме нужно не просто обеспечить хороший приток свежего воздуха, но и добиться движения воздушных потоков при помощи приточно-вытяжных методов. И дабы осуществить комфортные условия для деятельности оборудования делают выход вентиляции через стену. А чаще всего на улицу выводят вентиляцию в таких помещениях, как кухня и ванная в многоэтажках. Безусловно, в данных комнатах простого присутствия хорошей естественной вентиляции будет недостаточно, так как перепады температур вызывают образование конденсата, в комнате начинает появляться неприятный запах, что часто приводит к дискомфорту жильцов дома.

Какие существуют виды вентиляции?

Все вентиляционные системы можно разделить на три основных типа, а именно:

  • естественная циркуляция воздуха;

  • и смешанная циркуляция.

При этом первый тип относится к полной автономной вентиляции. То есть циркуляция воздуха осуществляется без каких-либо дополнительных приборов или механизмов, без применения электричества. Она представляет собой установку в помещении каналов и продухов, которые чаще всего выводят вентиляцию через стену. В силу разницы давления и температуры между началом такой системы и ее концом осуществляется самый обычный природный процесс движения воздуха. Это все делается по принципу сквозняка.

Какой вариант вентиляции через стену самый лучший?

Естественно, если вы не хотите заморачиваться по этому поводу и тратить время на восстановление старой системы дома, то здесь есть крайне простое решение. В частности вы можете часто открывать дома все окна и двери, дабы квартира проветривалась. Такую «процедуру» нужно делать каждый день минимум по 15 минут. Еще одним способом является установка дорогих окон из пластика, которые обладают функцией микропроветривания. Они помогут вам поддерживать нужный микроклимат в квартире. Кроме этого, сегодня также можно приобрести современный кондиционер, который способен обсушивать или же увлажнять воздух в вашем доме, в зависимости от надобности. Также такие устройства сейчас могут вентилировать или дозировать воздух. И хотя данное устройство является крайне полезным, оно не может полностью справиться с вентиляцией квартиры.

Так, систему вентиляции в вашем доме можно устроить при помощи нескольких клапанов, которые встраиваются в стену. Мощность таких клапанов нужно подбирать в зависимости от размера комнат. На рынке сегодня можно также выбирать и между несколькими видами данных вентилируемых устройств. К самым простым можно отнести наиболее экономичные клапаны с наличием заглушки, которая открывается вручную. Они отличаются негабаритными размерами и общей бесшумностью. Для их монтажа нужно сделать отверстие в стене на 135 мм в диаметре. Такую вентиляцию через стену на улицу лучше всего устанавливать за батареями.

Это никак не испортит интерьер комнаты, и при этом свежий воздух будет прогреваться перед тем, как попасть в ваш дом. Тем не менее, климат квартиры будет зависеть от погоды на улице.

В основном, многофункциональные клапаны работают на базе вытяжных вентиляторов, которые встраиваются в форточку. Такие изделия включают в себя фильтра, решетку и калорифер. Но при этом нужно позаботиться об установке дополнительной звукоизоляции.

Данные устройства являются довольно-таки мощными и в то же время стоять не много. Кроме этого, температуру свежего воздуха, который поступает в дом, можно регулировать. Тем не менее, наиболее оптимальным вариантом для системы вентиляции через стену является устройство по типу приток-вытяжка, который будет установлен вместе с воздуховодом.

Здесь важно правильно выбрать мощность системы, для чего сперва нужно определиться с количеством воздухообмена. Так, нормальным считается приток 70 м3/час для одного человека. Воздушные массы должны идти от более чистых помещений, например, таких как зал или спальная, к более «грязным», к примеру, на кухню или ванную. Согласно с назначением помещения можно устанавливать такие значения притока-вытяжки в в м3/час:

  • для спальни нужно 250/200
  • для кухни 100/150
  • для ванны 50/50
  • для гостиной 200/250
  • для коридора 20 (так как здесь требуется только одна вытяжка).

А дабы снизить уровень шума от такой вытяжки нужно ее расположить как можно дальше от жилых комнат, а именно на балконе или на стене здания снаружи. Также в ванной или на кухне можно установить вытяжной вентилятор через стену, он избавиться от влажного воздуха и разных неприятных запахов. Таким образом, теперь вы знаете, как вывести вентиляцию через стену и, какой способ вентилирования наиболее подходит вам.

Поделитесь с друзьями:

Как провести и установить вентиляцию в частном доме

Комфортный климат в помещении обеспечивается вентиляционной системой. Создавая проект своего жилья, необходимо учесть и тип конструкции, посредством которой будет подаваться свежий воздух. Вентиляция в частном доме осуществляется несколькими способами, каждый из которых располагает собственными достоинствами, а также является более предпочтительным в различных ситуациях. От того, насколько верно будет рассчитана данная система, зависит и качество оттока загрязнённого воздуха, что является профилактической мерой в борьбе с плесенью.

Разновидности систем вентиляции

Существует несколько основных типов вентиляционных систем:

Вентиляция в частном доме, где доступ свежего воздуха обеспечивается посредством воздуховода, без дополнительного оборудования, называется естественной. При этом движение воздушных потоков выполняется под воздействием ветра и зависит от длины, а также сечения воздуховода.

Принудительная вентиляция в частном доме подразумевает наличие дополнительных устройств, среди которых: фильтры, устройства управления, рекуператоры, вентиляторы, а также, непосредственно, блок вентиляции. Смешанный тип чаще всего представляет собой естественную вентиляцию с использованием вытяжки, регулируемой механически.

Установка вентиляции в частном доме производится после оценки факторов, влияющих на выбор способа притока свежего воздуха. В первую очередь следует ориентироваться на уровень загрязнённости окружающей среды.

Если жильё располагается за чертой города и вдали от автомобильных трасс, где воздух идеально чист, то рекомендуется естественная система вентиляции, в противном случае следует задуматься о более дорогостоящей, однако, в значительной мере более действенной #8212; приточно-вытяжной вентиляции.

Играет роль и материал, используемый при постройке дома. Например, простая вентиляция в частном доме (естественного типа), рекомендуется, если применялся кирпич, дерево саман, пено- или газоблок. Принудительные вентиляционные системы лучше устанавливать в случае использования различных панелей (сэндвич, вакуумных и прочих).

Особенности самостоятельного расчёта

Эффективная вентиляция частного дома своими руками подразумевает необходимость проведения ряда расчётов, которые основываются на нескольких факторах, среди них:

  • объём воздуха в помещении;
  • количество людей, проживающих в доме;
  • используемая техника, так как приборы создают электростатическое поле, в результате чего изменяется состав воздуха и из него удаляются аэроионы.

Первым шагом следует провести расчёт воздухообмена #8212; это ключевой параметр, позволяющий определиться с типом вентиляции. Если вентиляция в частном доме естественная, тогда скорость движения воздушных потоков составляет в среднем 1 м3/час, в случае приточно-вытяжной системы это значение приравнивается к 3 м3/час. Учитывается скорость движения воздуха. Когда проектируется вытяжная вентиляция в частном доме естественного типа, подразумевается меньшая скорость движения воздушных потоков, чем во время функционирования принудительной системы.

Чем больше данный параметр, тем меньшее требуется использовать сечение воздуховода. Например, чтобы пропустить 300 м3/час через вытяжку принудительной системы достаточно сечения 160х200 мм или диаметра 200 мм. Для естественной циркуляции воздуха данные значения будут составлять: сечение 250х400 мм или диаметр 350 мм.

Расчёты выполняются в соответствии с различными параметрами:

  • С учётом площади помещения.
  • С учётом санитарно-гигиенических норм.
  • По кратности воздухообмена.

Последний из названных параметров напрямую связан с назначением помещения. Вентиляция кухни в частном доме подразумевает кратность, равную единице. Такие данные определены в нормативных документах. Производимые расчёты притока и вытяжки воздуха в результате должны дать равные результаты. В случае наличия погрешности итоговое значение округляется в большую сторону.

Проектирование и монтаж системы вентиляции

После того, как были проведены расчёты, следует составить план-проект, по которому будет осуществляться вентиляция частный дом здесь является определяющим типом конструкции. Это объясняется возможностью расширить функциональность системы циркуляции воздушных потоков. Речь идёт о выборе поверхности, где будет находиться воздухозаборный щиток:

Вентиляция пола в частном доме особенно необходима, если его конструкция подразумевает деревянный пол на лагах. Это необходимо для того, чтобы в утеплителе и дереве из-за отсутствия циркуляции воздуха не скапливалась влага. Обеспечить свободное движение воздушного потока в подпольном пространстве можно, если сделать так называемые продухи на противоположных стенах ниже уровня пола. Это специальные отверстия, через которые воздух попадает в подпольное пространство. За счёт их сквозного расположения воздух движется под воздействием силы ветра.

Снаружи продухи закрываются сеткой, чтобы исключить риск проникновения сквозь них мелких грызунов. Обеспечив свободную циркуляцию воздуха, следует продумать возможность перетока воздуха из помещения в помещение. Для этой цели используются щели под межкомнатной дверью, достаточный размер которых #8212; 20 мм, или переточные решётки. Данный конструктив устанавливается в стене либо в двери.

http://www.youtube.com/watch?v=xs9CrADXG_c Применяется также вентиляция в стене частного дома. Для осуществления доступа воздуха в помещение, которое оснащено герметичными оконными блоками, а также при отсутствии щелей между дверью и дверным проёмом, в стене монтируется приточный клапан. Его конструкция подразумевает сквозную установку и представляет собой патрубок. С внутренней стороны стены и снаружи дома необходимо наличие решёток в нём. В середине патрубка также должна присутствовать решётка. Однако в этом случае решётка осуществляет функцию регулирования количества проникающего воздуха.

Посредством стенового приточного клапана можно полностью прекратить подачу воздуха, а можно лишь снизить её интенсивность благодаря возможности механической регулировки положений решётки. Если было решено монтировать естественную вентиляцию, то необходимо иметь в виду, что от длины воздуховода зависит эффективность системы. Например, в мансардных помещениях такой тип будет практически бесполезен, так как, чем больше длина воздуховода, тем лучше будет тяга воздуха.

Источники: http://klivent.biz/ventilyaciya/obsluzhivanie/vyvod-cherez-stenu.html, http://stroy-king.ru/sovety-po-tomu-kak-vyvesti-ventilyaciyu-cherez-stenu.html, http://oventilyatsii.ru/kak-provesti-ventilyaciyu-v-chastnom-dome.html


Комментариев пока нет!

restart24.ru

видео-инструкция по монтажу своими руками, особенности вытяжных систем для квартиры, частного дома, цена, фото

Иногда требуется создать в жилище или загородном доме незамысловатую систему воздухообмена, способную функционировать в обычных условиях. Наиболее простой вариант заключается в том, чтобы осуществлялась вентиляция сквозь стену посредством специальных клапанов, работающих в одном направлении, и наружной трубы. Данный способ допускается применять только для помещений с нормальным режимом эксплуатации.

На фото демонстрируется труба вентиляции в боковой плоскости.

Преимущества и недостатки метода

Чтобы решиться на создание подобной системы воздухообмена, необходимо рассмотреть все плюсы и минусы, тогда выбор будет сделать проще всего. Однако делать выводы следует на основании имеющихся условий, ведь на самом деле это альтернативный вариант обычной сети в более простом исполнении.

Перечисление достоинств

Самое главное преимущество организации такого воздухообмена – это относительно низкая цена. Все необходимые элементы стоят достаточно дешево, благодаря чему можно избежать больших расходов.

Другие положительные качества вентиляции такого типа приводятся ниже:

  • Основные элементы системы имеют небольшие размеры, поэтому эстетические характеристики помещений не нарушаются.
  • Во время монтажа отпадает необходимость снижать герметичность кровельного покрытия, ведь при установке трубы вырезы в крыше не делаются.
  • Возможность выполнить работы по установке своими руками является отличным способом экономии финансовых ресурсов.
  • Благодаря отсутствию сложных элементов срок установки сокращается в значительной степени.

Так смотрится приточный клапан в стене.

Отрицательные моменты

  • Зависимость функционирования от погодных условий и других факторов несколько снижает эффективность, но это решается установкой вентилятора.
  • Необходимость осуществлять бурение в нескольких местах в какой-то мере усложняет проведение работ.
  • При осуществлении некачественного монтажа могут возникнуть проблемы с гидроизоляцией.

Примечание!
Когда устраивается вентиляция через стену в частном доме при помощи приточных вентиляционных клапанов и внешней трубы, набор инструментов будет зависеть от того, какой материал использовался для возведения строения.

Производимые вычисления

Даже такая простая система вентиляции должна быть тщательно рассчитана, ведь для обеспечения помещений свежим воздухом необходимо узнать количество используемых элементов для притока рабочей среды и пропускную способность вытяжки.

Далее рассматривается, как осуществлять предварительные вычисления по площади на примере жилого строения 6×9 м с высотой потолков 250 см.

  1. Первым делом требуется определить приблизительный объем всего жилища. Для этого необходимо перемножить длину, ширину и высоту. В итоге должно получиться: 6x9x2,5=135 куб. м.
  2. На основании полученных данных можно рассчитать количество приточных клапанов. К примеру, если пропускная способность элементов равна 40 куб. м/час, то выходит: 135/40=3,375≈4 штуки.

Вспомогательная таблица для подбора диаметра вытяжной трубы.

Ответ!
Для качественного обновления воздуха в представленном объекте понадобится установить всего 4 клапана.
На основании вышеприведенных расчетов определяется и диаметр вытяжной трубы.

Приточные приборы

В связи с появлением современных материалов строения стали получаться более герметичными, что привело к возникновению другой проблемы, связанной со снижением поступления воздуха внутрь.

Если раньше в дома и квартиры могли проветриваться без дополнительного притока, то теперь ситуация изменилась. В жилище особенно трудно дышать, если в качестве основного материала используется пластик.

О функциональных возможностях

Готовые изделия для впуска воздуха с улицы способны полностью препятствовать проникновению пыли, насекомых и всевозможных звуков. После инсталляции в помещениях не возникает сквозняков. Приточное устройство напоминает по принципу действия воздушный редуктор, замедляющий скорость потоков.

Это клапан для притока воздуха.

Управлять приточным клапаном предельно просто, так как он оснащен удобной ручкой и для перекрытия канала. Его видимая часть прекрасно вписывается в интерьер комнаты. Находясь с внешней стороны, она не портит впечатлений о фасаде здания. В процессе эксплуатации не придется расходовать финансовые ресурсы.

Подробнее об устройстве изделий

Элемент с пропускной способностью воздуха представляет собой небольшую трубку из пластика, диаметр которой может колебаться в значительных пределах. Внутри располагается изоляция, препятствующая проникновению звуков.

Ниже предлагается ознакомиться со строением продукции подобного типа.

  • Пластиковый канал является базовым компонентом, так как именно по нему воздух попадает в помещение.
  • Регулировочная ручка находится с внутренней стороны. С ее помощью можно перекрыть канал.
  • Фильтрующий элемент позволяет осуществлять очищение входящих потоков от частиц пыли.
  • Внутренний фрагмент оголовка, оснащенный вентиляционной заслонкой, является основным ограничителем.
  • Уплотнительное кольцо предназначается для улучшения герметизации между элементами изделия.
  • Изоляционный материал предоставляет возможность защитить внутреннее пространство от звуковых и других эффектов.
  • Наружная решетка помогает защитить конструкцию от попадания атмосферных осадков.
  • Москитная сетка внутри нее позволяет полностью предотвратить проникновение насекомых.

Показаны основные части изделия.

Внимание!
Длина пластиковой гильзы может варьироваться в пределах 40-100 см с шагом 10 см.
Поэтому при выборе следует округлять толщину стены до этих значений.
Лишняя часть просто обрезается.

Проведение работ по установке

Первым делом выбирается подходящее место для инсталляции элемента на боковой плоскости, граничащей с улицей. К функциональному оголовку должен иметься прямой доступ, иначе осуществлять управление будет проблематично. Наиболее оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы приходящий воздух успевал прогреваться.

Демонстрируется один из вариантов установки.

После подбора приемлемого места, приступают непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычное сверло и бур. В других случаях осуществляется алмазное бурение специальным инструментом. При устройстве проема рекомендуется сделать небольшой уклон в сторону улицы для стока конденсата.

Примерно такое отверстие придется сделать.

В готовое отверстие вводится пластиковая гильза нужного размера. С наружной стороны устанавливается вентиляционная решетка, а изнутри вставляется функциональный оголовок. В процессе фиксации элементов используются небольшие болты, с помощью которых конструкция обретает жесткость.

Монтаж вытяжной трубы

Когда устраивается вытяжная вентиляция через стену на улицу, удается сократить трудоемкость работ, так как отпадает необходимость трогать перекрытие и крышу. Кроме того, длина трубы может быть уменьшена за счет отдаления от коньковой части.

Процесс сборки системы представлен ниже.

  1. На поверхность стены наносится предварительная разметка, чтобы было проще вырезать отверстие. Рекомендуется размещать проем в непосредственной близости к потолку, чтобы максимально улучшить тягу.
  2. При помощи специального инструмента делается аккуратный вырез. После этого в него вставляется угловой элемент. С внутренней стороны устанавливается обратный клапан для защиты от внешних воздействий.
  3. С улицы к установленному углу крепится следующий фрагмент – прямая труба. Она фиксируется при помощи специальных хомутов. Сверху инсталлируется дефлектор, предотвращающий попадание осадков внутрь.

Справа представлена схема сборки через стену.

Важно!
При сборке вытяжного канала рекомендуется осуществлять герметизацию в местах соединений, в противном случае не удастся добиться максимально эффективного выброса отработанного воздуха.

О внутренней циркуляции

Для прохождения потоков из одной комнаты в другую используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.

Чтобы вставить элемент в дверь или стену, следует сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основной каркас непосредственно в проем. Фиксация осуществляется шурупами, которые закрываются лицевой панелью.

Схема проветривания через дверь.

Дополнительная информация

  • Вентиляционная труба должна выступать так, чтобы угол между коньком и ее верхней частью не превышал 10 градусов, иначе уровень тяги будет существенно снижен.
  • Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не следует располагать кабели, газопроводы и другие элементы коммуникационных систем.
  • Прохождение потоков должно осуществляться к вытяжке даже при закрытых межкомнатных дверях, причем не во всех случаях нужно устанавливать решетки. Достаточно оставить зазор снизу шириной 1,5-2 см.
  • Слишком слабая вентиляция жилого пространства не позволяет добиться высокого уровня экологической безопасности, особенно если в процессе отделки применялись материалы на основе пластиков, формальдегидных смол и так далее.

По этому принципу определяется высота установки вытяжной трубы.

Выводы

Данная инструкция дает представление о том, как делается вентиляция в жилище не через крышу, а непосредственно через стену. При таком варианте не только упрощаются работы по устройству, но и появляется возможность сэкономить на исходных материалах, так как длина выводимой трубы может быть значительно уменьшена. На видео в этой статье отражены дополнительные сведения.

gidroguru.com

Вытяжная вентиляция через стену на улицу: вывод в частном доме

Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.

Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.

Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.

Разнообразие конструкций

В квартире с пластиковыми окнами не обойтись без монтажа вентиляции

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

  • с механическим выводом воздушных масс;
  • с естественным притоком;
  • комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

Стоит обратить внимание на то, что скорость, с которой движется воздух при естественной вентиляции, составляет всего 1 м³/час, а при установке механической системы она возрастает до 5 м³/час.

Разнообразие оборудования и расчет показателей

Оборудуйте систему мощным вентилятором

Однако многие специалисты утверждают, что оптимальный микроклимат в помещении создается именно при минимальной скорости движения воздушных масс, поэтому большинство потребителей интересуют комбинированные устройства.

Обустраивая вытяжную вентиляцию через стену на улицу, стоит позаботиться не только о правильном месте расположении отверстия для монтажа и установке устройства, но и о его параметрах.

Каждая из существующих конструкций оснащена мощным вентилятором, запуск которого осуществляется:

  • вручную;
  • по сигналу датчика влажности;
  • по таймеру в соответствии с выбранным режимом.

Прежде чем приобрести необходимое оборудование, следует точно рассчитать его основные технические характеристики. Это просто сделать, достаточно воспользоваться формулой, зная объем помещения и установленную для него норму воздухообмена:

  • кухня – 15 крат;
  • туалет – 8 крат;
  • ванная – 20 крат (из-за повышенной влажности).

Расчет выполняется по формуле М=О х В, где:

  • М – мощность устанавливаемого вентилятора;
  • О – объем помещения, где будет проделано отверстие в стене;
  • В – норма воздухообмена. Подробнее о расчете вентиляционной системы смотрите в этом видео:

Вентилятор крепят на стене, расположенной напротив источника естественного поступления воздуха, в верхней ее части ближе к потолку.

Выполнение работ

Используйте дрель-перфораторВентилятор устанавливают после монтажа муфты в отверстии

Для создания отверстия под вентиляцию необходимо воспользоваться дрелью с насадкой-коронкой нужного диаметра. Муфта, изготовленная из пластика, входит в комплект поставки или реализации оборудования.

В тех случаях, когда отверстие в кирпичной стене для вентиляционных систем имеет квадратное сечение, понадобится дрель-перфоратор с насадкой лопаткой.

После завершения работ по созданию нужного отверстия и установке в стене муфты можно приступать к разметке под крепление вентилятора. В качестве крепежных элементов используют дюбель гвозди или распорочные дюбеля. Вентилятор монтируется со стороны улицы.

Все щели вокруг отверстия в стене необходимо тщательно заполнить монтажной пеной, обеспечив качественную герметизацию конструкции.

Обратный клапан защитит помещение от холодных потоков

Установка обратного клапана необходима для предотвращения поступления в помещение холодного воздуха в тот момент, когда вентилятор отключен. Существуют модели с встроенным обратным клапаном, и они не требуют дополнительных монтажных работ, но при необходимости установки обратный клапан крепится на внутренней стороне стены.

В завершении манипуляций на наружной стене крепят декоративную решетку, которая препятствует проникновению холодного воздуха в то время, когда в этом нет необходимости.

Естественная вентиляция обустраивается с помощью установки приточного клапана. Его монтируют, создав в стене здания сквозное отверстие, но в отличие от механической конструкции потребитель не имеет возможности контролировать поток поступающего воздуха. При установке такого клапана в домах, построенных в наиболее холодных регионах, необходимо учитывать, что приточный клапан может промерзнуть сам и стать причиной промерзания стены. Пример устройства кухонной вентиляции смотрите в этом видео:

Вентиляция в стене дома является необходимой конструкцией там, где деревянные полы уложены на лаги. Качественная циркуляция воздушных масс позволит избежать появления плесени и грибка, избавиться от повышенной влажности в помещении и сохранить комфорт.

moyastena.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
