Как правильно сделать вытяжку в частном доме?

Для прочтения требуется ~4 минуты

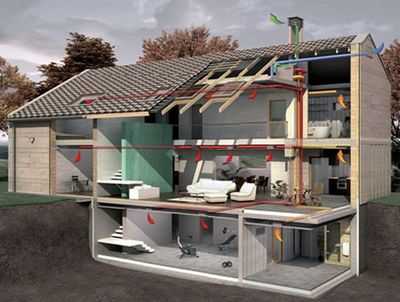

Чтобы в частный дом поступал приток свежего воздуха, а также отводился уже загрязненный, необходимо установить систему вентиляции – вытяжку, которая может быть естественной, принудительной или комбинированной. Но независимо от выбора, вентиляция будет выполнять свою функцию только в том случае, если предварительно произвести расчеты, в которых учитываются размеры помещения и особенности будущей системы.

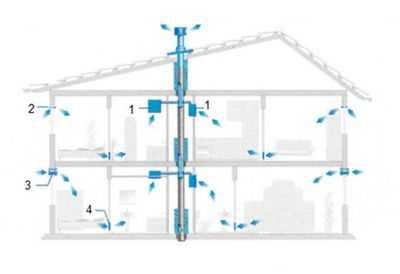

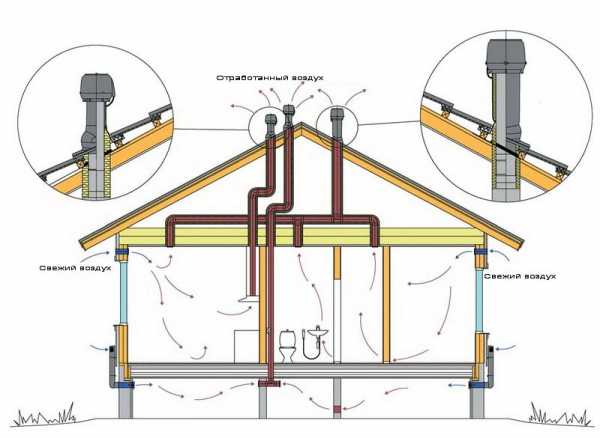

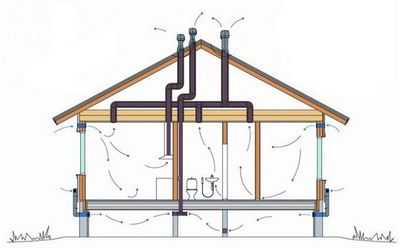

Естественная вентиляция

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Можно проветривать дом четырьмя способами:

• канальным, когда дом оснащается вертикально расположенными каналами.
• бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
• постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
• периодическим, когда «новый» воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Принудительная вытяжка

Так как зависимость естественной вентиляции от внешних климатических условий не позволяет в полной мере проветривать помещения, то для обеспечения циркуляции воздуха в частном доме необходима установка дополнительного оборудования. Воздухообмен, проводимый с помощью специальных установленных устройств, а также комплектующих к ним, называется принудительной вентиляцией.

По принципу работы она делится на:

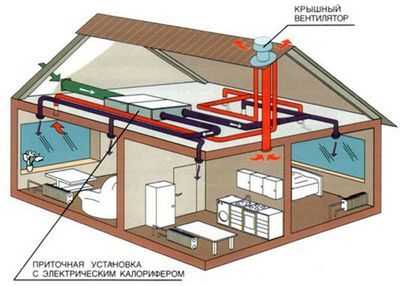

• приточно-вытяжную, осуществляемую с помощью специального оборудования. Также разновидностью этого способа является установка оборудования для рециркуляции. В этом случае отработанный воздух проходит через фильтры, частично смешивается с уличным, а затем уже очищенный возвращается в помещение;
• приточную с возможностью подогрева. Для работы системы по этому принципу необходим рекуператор, который использует отработанный, но уже нагретый воздух;
• приточную с охлаждением. Здесь в обязательном порядке устанавливается кондиционер;

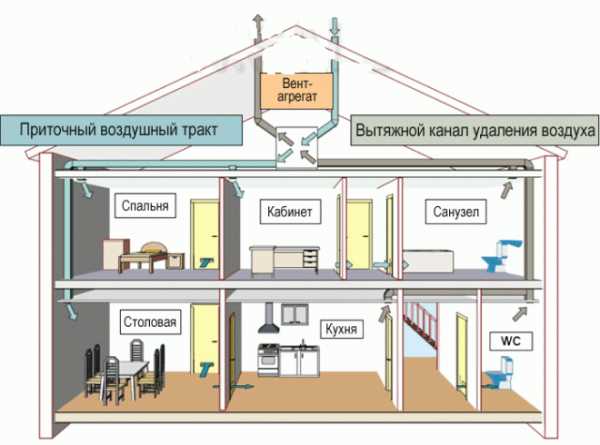

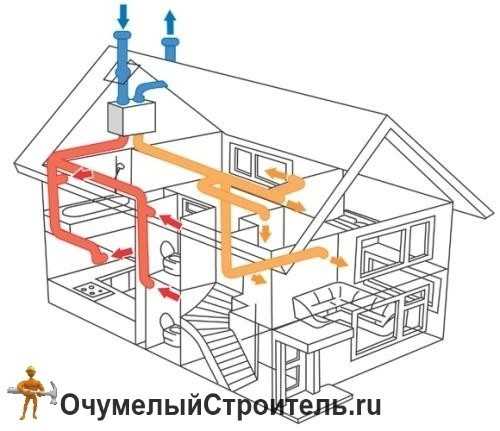

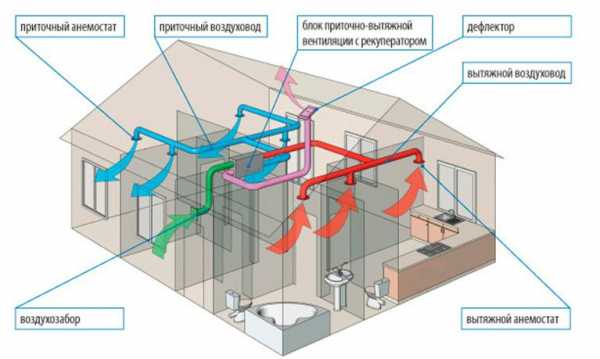

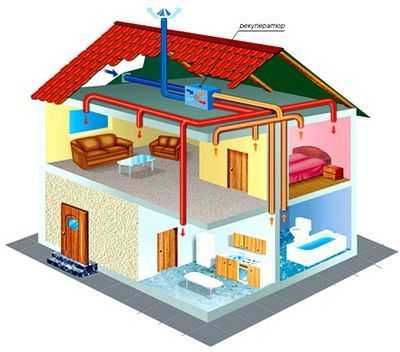

• приточно-вытяжную. Самая распространённая система для частных домов. Циркуляцию воздушных масс обеспечивает установленное оборудование в сочетании с элементами естественной циркуляции. Такая схема воздухообмена относительно проста в монтаже и довольно эффективна.

Однако работа принудительной системы осуществляется с помощью подключения ее устройств к сети электропитания. Кроме того, проектирование и расчеты системы производятся на этапе составления плана возведения дома. Все составляющие принудительной вентиляции выполняют разные функции, но основная и единственная задача всех элементов — поступление свежего воздуха в помещения и вывод уже использованного на улицу.

В систему принудительного характера включаются следующие элементы и оборудование:

• решетки для защиты вентиляционных каналов от грызунов, насекомых и мусора;
• фильтры, препятствующие проникновению в дом пыли и пыльцы;
• воздушные клапаны, которые регулируют поток, подаваемого в дом воздуха. Зимой защищают систему от ледяных порывов ветра;

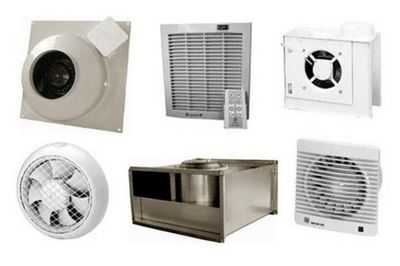

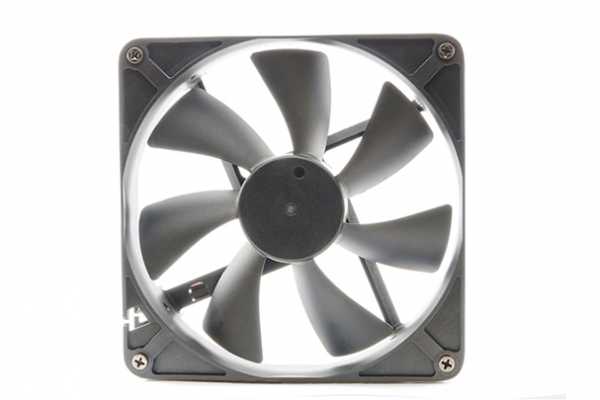

• вентиляторов, служащих для создания непрерывного потока в каналах вентиляции;
• звукопоглотители, обеспечивающие бесшумную работу системы;
• калориферы, подогревающие поступающий воздух;
• вентиляционные каналы, обеспечивающие перемещение воздуха.

Как правильно произвести монтаж вытяжки на кухне в частном доме

Подготовительные работы по установке вытяжки на кухню начинаются с замеров помещения (подробнее установку рассматривали в этой статье, а как правильно подобрать – в этой). Ведь полученные значения повлияют на выбор модели устройства.

В первую очередь рассчитывается кубический объем помещения путем умножения длины, ширины и высоты кухни. Затем полученный результат умножается на коэффициент десять. Это значение определяет количество смен воздуха в час, установленное действующими нормами. Полученный результат и будет минимальной мощностью, необходимой для измеряемой кухни.

Так как всем вытяжным устройствам необходима электроэнергия, то места установки устройств оснащаются розетками.

Подготовка ниши для кухонной вытяжки также является немаловажным фактором. Ведь централизованная газовая труба может быть проведена так, что в дальнейшем будет мешать установке оборудования на стену. Выходом из ситуации станет монтаж кронштейнов, которые позволят оставить между стеной и вытяжкой необходимое пространство. Кроме того, стена не должна иметь явных дефектов, должна быть достаточно прочной для того, чтобы выдержать вытяжную кухонную систему.

Для установки оборудования понадобятся:

• строительный уровень;
• рулетка;
• перфоратор;
• набор отверток;
• лобзик;
• ножовка по металлу;
• герметик силиконовый.

Производители вытяжек предоставляют потребителям три основных модификации устройств:

• подвесные;
• встраиваемые;
• купольные или каминные.

Также по способу очищения воздуха они делятся на устройства, которые выводят отработанный воздух на улицу, и модели, работающие в режиме рециркуляции.

При работе устройства в режиме рециркуляции вытяжка не выбрасывает загрязнения на улицу, а проводит воздух через фильтр и возвращает его обратно в помещение.

Так как подвесные модели работают в режиме рециркуляции (подробнее), то они в большей степени подходят для кухонь небольших размеров. Это объясняется тем, что обычная фильтрация не способна справиться с очисткой воздуха в помещениях больших размеров.

Подвесные вытяжки оборудованы фильтрами, которые необходимо периодически менять. Частота замен указывается в технической документации устройства.

Из положительных качеств устройств выделяются невысокая цена, возможность крепиться к кухонному шкафчику, а также отсутствие дополнительных комплектующих, так как подвесное оборудование не нуждается в системе воздухоотвода.

Встраиваемая техника практически скрыта от глаз и выполняет функцию притока воздуха. Корпус такого устройства монтируется прямо в кухонный шкафчик, а снаружи остается только воздухозаборник, который в основном имеет выдвижную панель.

Воздуховод встраиваемого вытяжного устройства может выводиться на улицу как через уже имеющуюся в доме систему вентиляции, так и через стену или крышу.

Самым дорогим модельным рядом, но в то же время наиболее мощным, считается каминный или купольный класс. Вытяжки этой серии не просто обеспечивают стабильное очищение воздуха, но также становятся ярко выраженными элементами дизайна помещения. Кроме заводского изготовления, купольные модели могут быть индивидуального дизайнерского исполнения.

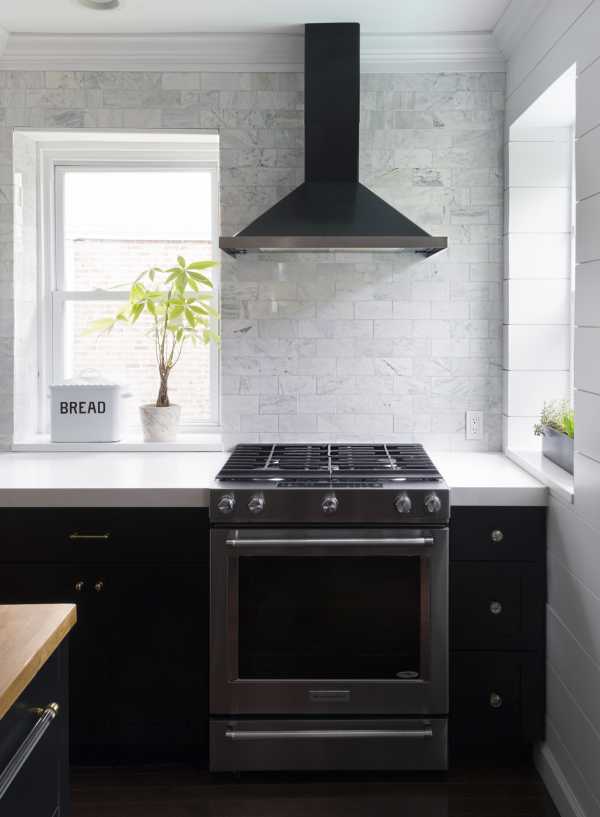

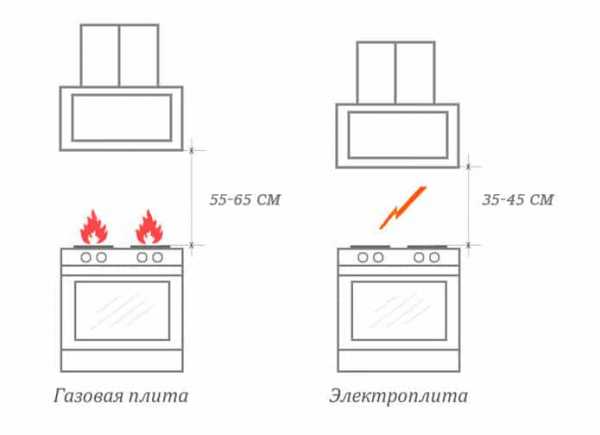

Установка корпуса кухонной вытяжки над газовой плитой

Как правильно сделать кухонную вытяжку над плитой своими руками в частном доме зависит от формы и размеров устройства. При этом на монтаж электроприбора также влияют особенности расположения и габариты модулей кухонного гарнитура.

Существует три варианта монтажа:

• встроенный;
• с креплением к нижней части шкафа;
• с креплением на стену.

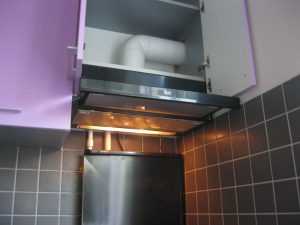

Чтобы установить устройство в шкафчик, предварительно нижняя полка кухонного модуля снимается. В последующем она может или вовсе не устанавливаться, или в ней с помощью электролобзика делается отверстие, подходящее по размерам с вытяжкой.

На полке, размещенной в середине шкафчика, делаются отверстия для электрокабеля и воздуховода. Затем к закрепляемой полке прикладывается корпус устройства и карандашом отмечаются места креплений. Далее вытяжка крепится с помощью саморезов.

Устройство, закрепленное под кухонным шкафчиком, отличается от встроенного варианта лишь тем, что корпус вытяжки остается снаружи. При желании он закрывается фальш-панелью или любым другим отделочным материалом с помощью двухстороннего скотча или клея.

При креплении вытяжки к стене, прежде всего, отмечаются места креплений через заднюю панель устройства. По отметкам просверливаются отверстия, в них вставляются дюбели, длиной не меньше 5 см. Затем в два верхних отверстия вкручиваются саморезы, чтобы на них свободно вешалась вытяжка. После проверки надежности конструкции, не снимая устройство, вворачиваются оставшиеся саморезы и затягиваются верхние.

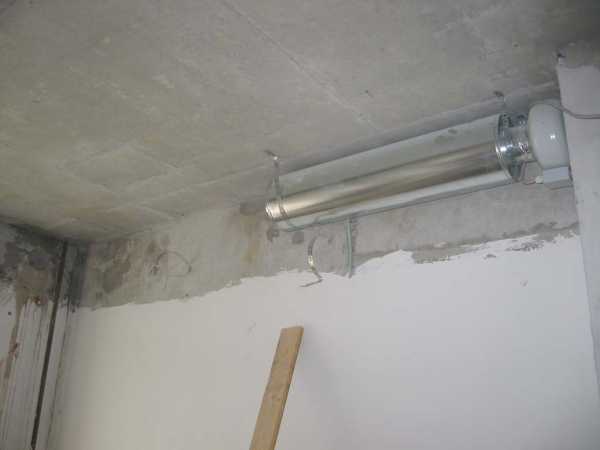

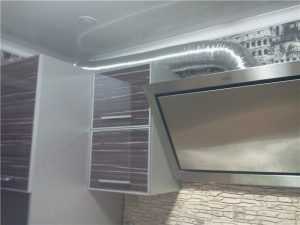

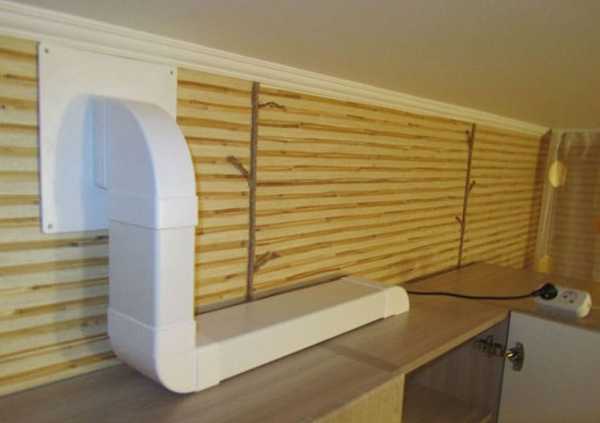

Подключение воздуховода

Прежде чем подключить к вытяжке воздуховод, нужно определиться с выбором материала изготовления. Существуют две разновидности труб для вывода отработанного воздуха из помещения (подробнее читайте здесь):

• гофрированные, которые изготавливаются из алюминия. Хотя монтаж этого вида труб не требует дополнительных переходников, свойство шумоизоляции гофрированных изделий очень низкое. Однако шум во время работы вытяжки можно снизить за счет натяжения трубы.
• пластиковые, имеющие сечение как прямоугольное, так и круглое. В последних во время эксплуатации скапливается гораздо меньше загрязнений, сопротивление ниже, чем в прямоугольных трубах. Для установки этого класса понадобятся Г-образные переходники.

Но независимо от материала изготовления и сечения, диаметр воздуховода должен совпадать с входным отверстием вытяжки. При меньшем размере трубы кухонная вытяжка будет работать в усиленном режиме, что приведет к скорой поломке двигателя.

Установленный воздуховод не должен полностью перекрывать отверстие шахты естественной вентиляции. Для этого приобретается и устанавливается специальная решетка, клапан которой при включении вытяжки закрывается, а после окончания работы устройства открывается. Такой режим работы дает возможность в полной мере работать системе естественной циркуляции воздуха.

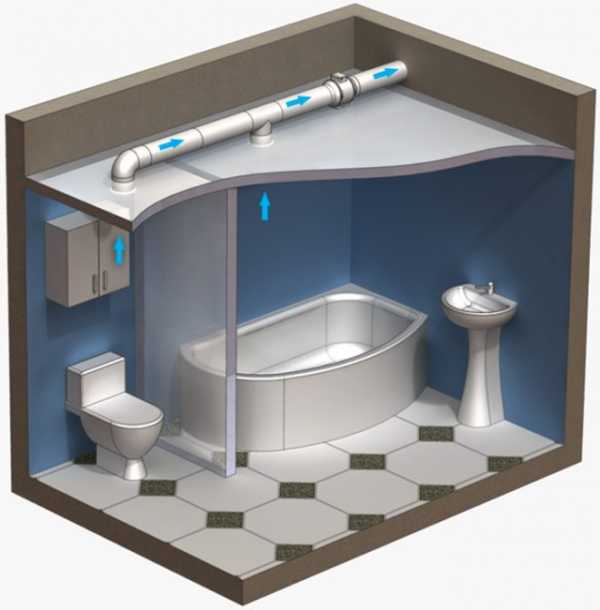

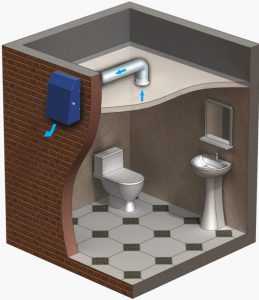

Вентиляция в ванной и туалете

Задача установленной вентиляции в санузле сводится к очистке этого помещения от различных запахов и устранению высокой влажности.

Так как работа естественной вытяжки полностью зависит от внешних климатических факторов, то она не всегда сможет справляться со своей задачей. Кроме того, отсутствие специальных решёток с наружной стороны вентиляционных каналов дает возможность попадать в дом мелким грызунам и насекомым. Однако система естественной циркуляции воздуха имеет свои преимущества, которые заключаются в простоте конструкции и относительно невысокой цене. Отсутствие сложных механических элементов в естественной вытяжке предрекает ей долгую и бесперебойную работу.

Вентиляционные каналы для ванной комнаты подбираются с диаметром не меньше 50 куб м/ч, а для туалета подойдёт воздуховод шириной 30 куб м/ч. Возможность вывести запахи и влажный воздух в санузле дает система принудительной вентиляции. Ее работа осуществляется с помощью установленных вентиляторов, которые могут быть с подшипниками или втулками. Устройства со втулками гораздо дешевле вентиляторов с подшипниками.

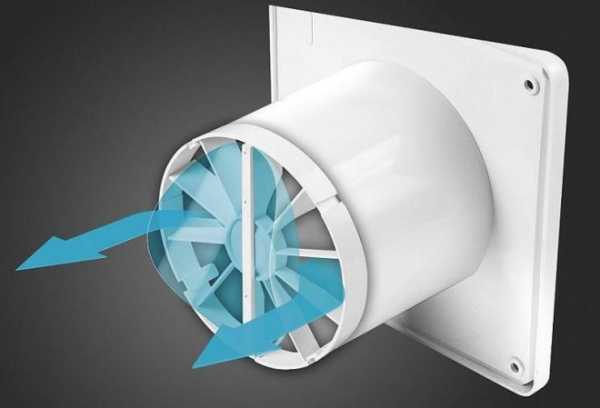

Вентиляторы принудительной вытяжки, устанавливаемые в санузле, могут работать как от выключателя света, так и иметь отдельную точку питания. Также производители устройств предлагают вентиляторы со встроенными датчиками влажности. В этом случае работа системы начинается, когда влажность в помещении достигнет определенного уровня. Также существуют модели, которые снабжены датчиками движения, позволяющие активировать циркуляцию воздуха при входе человека в помещение.

Вентиляция подвала

Для вентиляции подвала можно ограничиться монтажом нескольких отверстий в цокольной части дома. Располагаться проемы должны в противоположных частях помещения. Кроме того, отверстия должны оборудоваться специальными сетками или решетками.

Такой способ проветривания довольно прост в своей организации, но как и вся система естественной вентиляции, напрямую зависим от погодных условий.

Более эффективным методом является система, в которой используются две трубы, шириной 8–15 см. В этом случае приточный канал монтируется таким образом, чтобы нижняя часть трубы располагалась на высоте 20–40 см от пола. Верхний же конец должен закрепляться на улице, чтобы промежуток до земли составлял 40–60 см.

Нижний конец вытяжной трубы монтируется прямо под потолком, а наружная часть через перекрытия выводится к кровле и закрепляется в 30–60 см от нее.

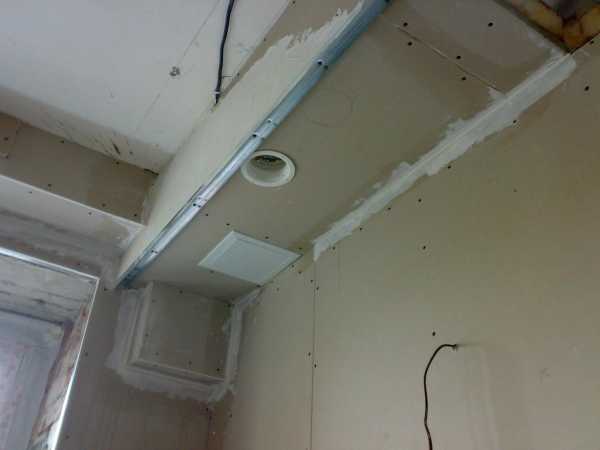

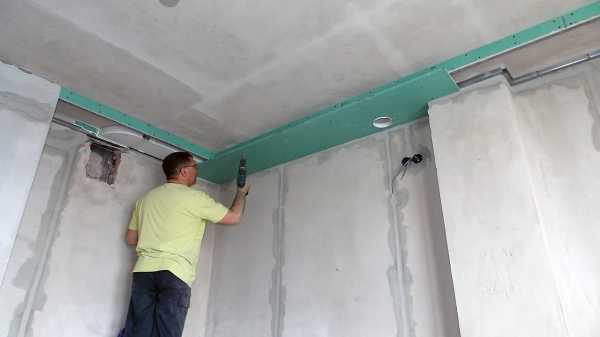

Как сделать короб для воздуховода

Некоторые модели воздуховодов не вписываются в общий дизайн помещения. Выходом из этой ситуации является скрытие канала в специальном коробе. Подробнее…

По материалу изготовления декоративные конструкции бывают:

• пластиковыми;
• деревянными;
• стальными;
• изготовленными из МДФ, ДСП или гипсокартона.

Однако при монтаже короба учитывается, что он постоянно будет подвергаться воздействию со стороны гари, жира и прочих побочных продуктов, возникающих во время приготовления пищи. Отсюда следует, что конструкция должна хорошо отмываться и чиститься. Только в этом случае декоративный короб впишется в общий дизайн помещения.

Видео: как установить вытяжку и вентиляция через стену в частном (в т.ч. деревянном) доме своими руками

Вентиляции как принудительная, так и естественная будет выполнять свою функцию только в том случае, если вся система организована правильно. А для этого необходимо учитывать размеры помещения и климатические условия, в которых будет работать система.

diz-kitchen.ru

Как сделать вентиляцию на кухне в частном доме своими руками: советы мастеров – Stroim24.info

От автора: здравствуйте, дорогие друзья! Вентиляция на кухне в частном доме является важнейшей частью общей системы воздухообмена. Именно кухонное помещение является средоточием наиболее агрессивных явлений: здесь и повышенный уровень влажности, и различные запахи, и регулярное быстрое повышение температуры — в общем, полный набор того, что может доставить значительный дискомфорт людям.

К счастью, современные технологии позволяют легко справиться с подобной ситуацией. Сегодня разговор пойдет как раз о том, как обеспечить постоянное наличие нормального микроклимата на кухне, причем, что немаловажно, сделать это своими руками.

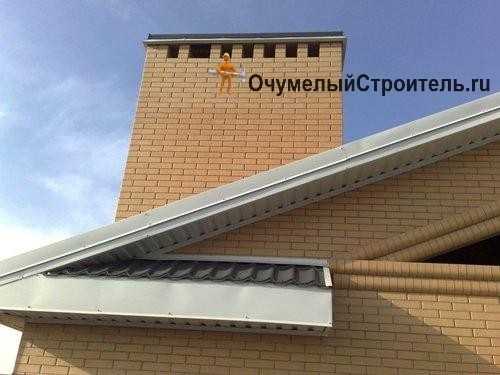

Вентиляционный канал

В основе любой вытяжной системы вентиляции лежит простой принцип: воздух должен выходить из помещения на улицу. Простым проветриванием здесь не обойтись, поэтому необходимо обустроить отдельный путь для движения воздушных масс.

Для этого делается специальный вентиляционный канал, вход в который располагается в стене кухни под потолком. Выход же располагается на крыше. Схема движения воздушных масс при этом такова: свежий воздух поступает с улицы в дом через окна или специальное приточное оборудование, при этом он обладает более низкой температурой, чем уже находящийся в помещениях, а также более высокой плотностью.

Соответственно, прохладные воздушные массы вытесняют уже отработанные, побуждая их подниматься вверх. Воздух из всех помещений дома постепенно идет на кухню, поскольку именно там для него предусмотрен выход. Соответственно, все это дело втягивается в вентиляционный канал и мирно путешествует на улицу.

Естественно, к обустройству вентиляционной шахты необходимо подходить с умом, нельзя просто наобум прорубить некую трубу в стенах. Во-первых, нужно рассчитать важный показатель — площадь прямоугольного сечения. Это легко сделать с помощью специальных таблиц, которые можно найти в интернете.

Во-вторых, важно уделить внимание материалу, из которого будет сделан канал. В идеале, это должен быть нержавеющий металл, обладающий идеальной гладкостью. Шершавый материал будет задерживать на себе жир, сажу и прочие загрязнения, поэтому вентканал будет постепенно терять свою проходимость и, как следствие, эффективность.

Также во избежание засорения вентиляции нужно закрыть наружное выходное отверстие трубы решеткой. Этим вы убережете себя сразу от двух вещей: насекомых, попадающих через вентиляционный канал в дом, и птиц, залетающих внутрь шахты и гибнущих там, вследствие чего перекрывается нормальный отток воздуха. Со стороны помещения желательно также установить решетку на выходное отверстие.

Вытяжное оборудование

Строго говоря, наличие вентиляционного канала уже является методом избавления от отработанного воздуха. Такая система называется естественной, она очень дешево обходится и не доставляет особых проблем в эксплуатации: не шумит, не требует электроэнергии и т. д. Проблема в том, что движение воздушных масс естественным путем осуществляется довольно медленно.

Представьте, что вы готовите обед на большую семью, а то и вовсе для большой компании друзей, которые решили приехать и отлично провести с вами время на свежем воздухе. И вот у вас на плите парочка больших кастрюль, из которых активно идет пар, а на третьей конфорке сковорода, на которой аппетитно шкворчат куски мяса.

А теперь представьте, что происходит в этот момент с воздухом в помещении. Он активно насыщается влагой и жиром, так что уже через час вам становится тяжеловато дышать, даже если на кухне открыты все окна. Естественно, в такие моменты душа требует свежего воздуха, причем срочно. Но, если вся кухонная вентиляция состоит лишь из вентканала, то быстро решить вопрос не получится, и вам придется дышать всей этой тяжестью еще долгое время.

Такого не произойдет только в том случае, если вы сможете качественно стимулировать уход насыщенного всякой ерундой воздуха из помещения. Для этого существуют специальные устройства: кухонные вытяжки, вентиляторы и вытяжные клапаны. О каждом из них стоит поговорить подробно.

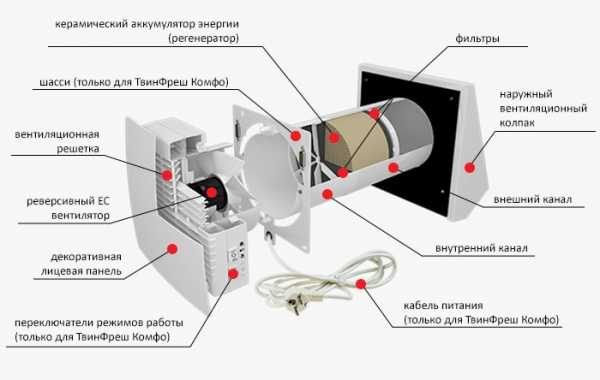

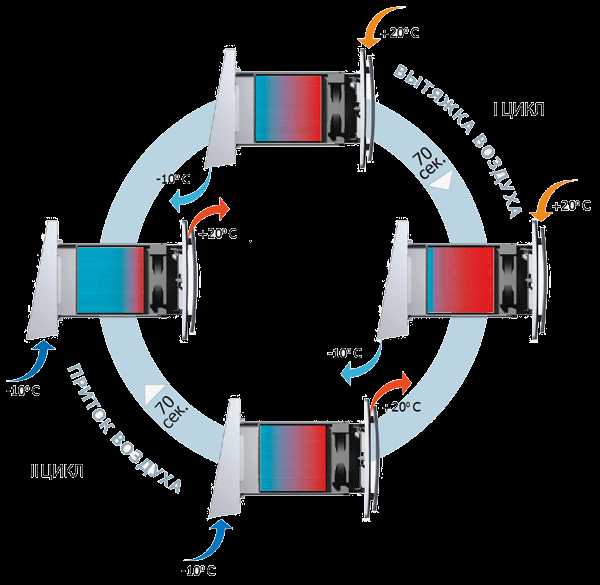

Вытяжной клапан

Самый простой вариант решения проблемы — это установка вытяжного клапана. Он представляет собой конструкцию, напрямую соединяющую помещение с улицей через стену. Самые простые модели вытяжных клапанов состоят из воздуховода, вентилятора, защитной решетки и заслонки, предотвращающей появление обратной тяги.

Функционал оборудования может быть довольно разнообразным. Например, управление включением и выключением устройства во многих моделях осуществляется вручную, то есть вам нужно нажимать на кнопку при необходимости. Более дорогие разновидности оборудованы таймером, с помощью которого можно запрограммировать клапан на автоматическое включение и выключение через определенные промежутки времени.

Еще более «навороченные» модели оснащены различными датчиками. Самый полезный из них реагирует на уровень влажности в кухонном помещении. Как только воздух перенасыщается влагой, датчик автоматически запускает работу вытяжного клапана. Таким образом, состояние микроклимата быстро нормализуется при срочной необходимости. Кроме того, при таком подходе вы можете значительно сэкономить на оплате электроэнергии, поскольку клапан не работает круглосуточно «впустую».

Самым важным при выборе данного вида оборудования (впрочем, как и любого другого вентиляционного устройства) является его мощность. Она напрямую зависит от габаритов помещения. Чем больший объем воздуха необходимо обрабатывать, тем мощнее должно быть устройство.

Для расчета необходимого показателя существует простая формула: М=О*В. То есть, показатель мощности равен объему помещения (длина*ширина*высота=м³), умноженному на коэффициент воздухообмена. Последний варьируется в зависимости от того, где именно будет установлен вытяжной клапан. Например, коэффициент воздухообмена для туалета равен восьми, для ванной комнаты двадцати, а для кухни — пятнадцати.

Для большего понимания приведем наглядный пример. Допустим, габариты вашей кухни составляют по 6 метров в длину и ширину, а высота потолка 3 метра. Находим объем помещения: 6*6*3=108 м3. Теперь умножаем полученный показатель на соответствующий нашей ситуации коэффициент воздухообмена: 108*15=1620 — примерно такая мощность должна быть у вашего вытяжного клапана.

Посмотреть показатель, свойственный конкретному устройству, можно в технической документации. Не стоит приобретать оборудование, мощность которого ниже расчетного показателя. К последнему желательно прибавить 20% «про запас», и вот тогда вытяжной клапан будет отлично справляться с возложенной на него миссией.

Монтаж

Процедура установки вытяжного клапана не вызовет вопросов даже у неопытных мастеров, которые нечасто имели дело с подобными работами. Вам понадобится перфоратор, строительный уровень, крепежи, отвертка, монтажная пена и обычный пылесос.

1. В месте, предназначенном для клапана, с помощью перфоратора пробурите сквозное отверстие, обладающее необходимым диаметром (ориентироваться нужно по конкретной модели оборудования).
2. Тщательно пропылесосьте отверстие, удаляя с его стенок всю пыль.
3. На стене со стороны помещения сделайте разметку, чтобы впоследствии ровно установить наружные элементы конструкции. При нанесении линий обязательно воспользуйтесь строительным уровнем.
4. Вставьте в очищенное отверстие трубку воздуховода. Щели между ней и стенками пробуренного канала заделайте с помощью монтажной пены. Подождите, пока герметик полностью затвердеет.

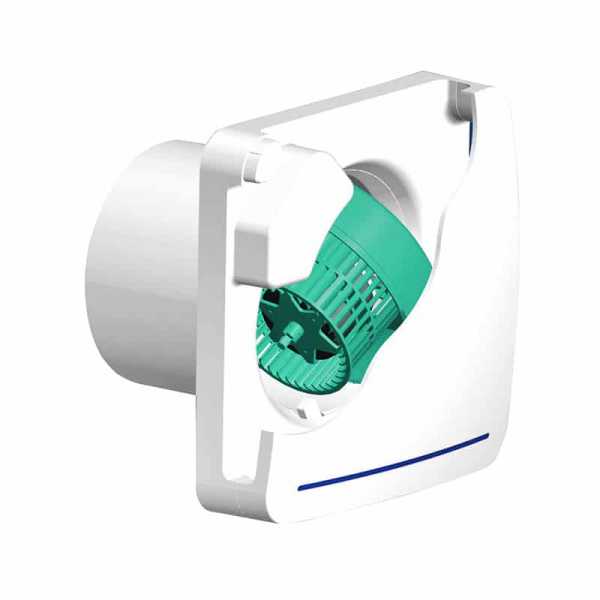

5. Затем установите всю «начинку». Внутрь воздуховода монтируется вентилятор. При этом нужно ориентироваться на инструкцию, прилагаемую к оборудованию, поскольку методы крепления у различных устройств могут быть разными.
6. На выход клапана со стороны улицы установите защитную решетку. Она предотвратит попадание насекомых в дом, а также защитит оборудование от осадков и пыли.
7. Со стороны помещения установите специальную заслонку, входящую в комплект.
8. В завершение вы можете замаскировать электрический провод, ведущий к источнику питания.

Как видите, установка вытяжного клапана делается ничуть не сложнее, чем, например, монтаж карниза для штор. Никаких хитрых схем тут нет, все, что от вас требуется — это внимательность и аккуратность.

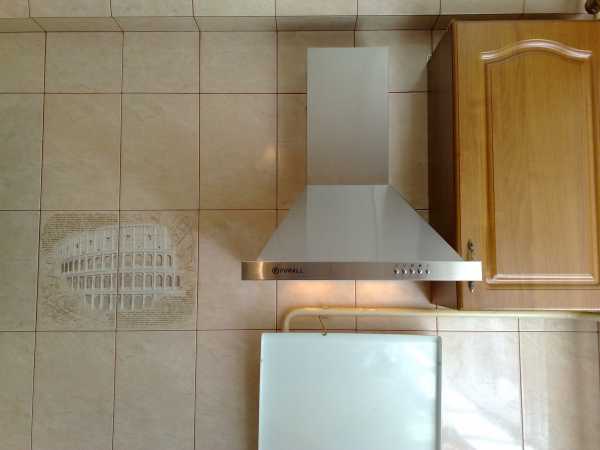

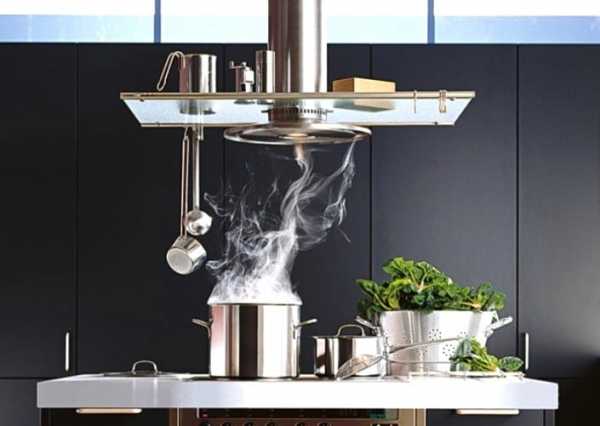

Кухонная вытяжка

Кухонная вытяжка является очень популярным вентиляционным оборудованием как для частных домов, так и для квартир. Зачастую она становится не только участником системы воздухообмена, но и замечательным элементом дизайна. Не последнюю роль в этом вопросе играют материалы, из которых изготавливается корпус оборудования.

Конечно, поскольку речь идет о кухне — то есть о помещении, где воздух регулярно насыщается влагой, а с плиты брызгает жир — при выборе располагаемого в ней оборудования необходимо учитывать не только внешний вид, но и устойчивость корпуса к различным негативным воздействиям, а также к частой очистке. С учетом этих факторов, самыми популярными являются следующие материалы:

• пластик. В первую очередь, хорош разнообразием дизайнерских решений. Различные оттенки, узоры, имитация природных материалов — например, камня или дерева — дают возможность подобрать вытяжку под любой интерьер кухни, от кантри до хай-тек. Стоимость изделий при этом довольно невысока. Кроме того, пластик довольно прочен, экологичен, долго служит, а также устойчив к воздействию влаги и перепадов температур. Минусов у него всего два. Во-первых, поверхность пластика, при всей прочности материала, крайне неустойчива к механическому воздействию. Особенно ярко это проявляется в случае наличия декоративного покрытия. При очистке с помощью жесткой мочалки появляется много мелких царапин, и через некоторое время весь корпус теряет прежний эстетичный внешний вид. Во-вторых, пластик не обладает особой огнестойкостью. Учитывая, что вытяжка располагается над плитой, в случае форс-мажора можете остаться без этого оборудования, так как корпус просто расплавится;
• металл. Говоря о металле, прежде всего в данном случае имеют в виду нержавеющую сталь. Она обладает отличным внешним видом, благодаря чему вписывается практически в любой современный интерьер. Конечно, если ваша кухня выполнена в стиле «ретро», то такое оборудование там будет не совсем уместно. Но во всех прочих оно выглядит очень эстетично и гармонично. Кроме того, нержавеющая сталь обладает высокой прочностью и долговечностью, легко очищается и спокойно реагирует на высокий уровень влажности;
• закаленное стекло. Самый дорогой вариант из всех представленных, но его внешний вид того вполне заслуживает. Правда, на стекле заметна любая грязь, поэтому очистку такого оборудования придется производить гораздо чаще, чем в случае с другими разновидностями.

Помимо материалов, из которых изготовлен корпус, есть и более важные характеристики кухонной вытяжки. Например, мощность — она рассчитывается точно так же, как в случае с вытяжным клапаном. Кроме того, важно обратить внимание на место размещения и способ установки.

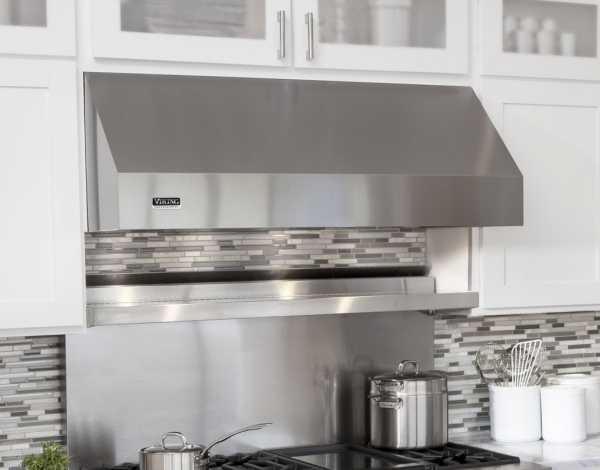

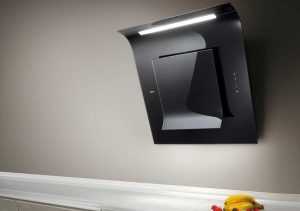

Кухонные вытяжки могут быть навесными, островными или встроенными. В первом случае устройство закрепляется на стене, при этом его желательно расположить поближе к вентиляционному отверстию. Островные вытяжки устанавливаются на потолок. Они больше подходят для просторных помещений — если расположить такое устройство в центре кухни, получается довольно интересный вид. Правда, у такого подхода есть определенная сложность. Трубу, соединяющую вытяжку и вентиляционную шахту, придется прятать под финишной отделкой потолка. Это несколько усложняет процедуру монтажа.

Для маленьких кухонь оптимальным вариантом являются встроенные вытяжки. Устройство устанавливается вместо нижней части одного из шкафчиков кухонного гарнитура. Таким образом, пространство экономится довольно значительно.

Помимо типа размещения, при покупке обратите внимание на фильтры, которые установлены в вытяжку. Металлическая решетка долговечна и не требует замены, ее необходимо лишь периодически очищать от накопившихся загрязнений. Если у вас есть посудомоечная машина, то она отлично с этим справится.

Синтетические же фильтры очистке не подлежат. По мере загрязнения их необходимо менять на новые. С одной стороны, это избавляет вас от необходимости тратить время на очистку. С другой стороны, необходимо предусматривать наличие этих элементов в доступных вам магазинах.

Также обратите внимание на дополнительный функционал. Практически все вытяжки оснащены подсветкой.  В конструкцию некоторых моделей входит также датчик движения, который реагирует на действия, производимые в районе плиты, и автоматически включает и выключает свет.

Еще одной удобной функцией является наличие датчика уровня влажности. При превышении необходимого показателя он мгновенно реагирует, запуская оборудование. Это позволяет не «гонять» вытяжку впустую, поскольку она работает только тогда, когда это действительно требуется. Впрочем, ничто не мешает вам включить ее и вручную при необходимости — например, если нужно срочно избавиться от какого-то неприятного запаха.

Установка

Монтаж кухонной вытяжки производится не намного сложнее, чем в случае с клапаном, о котором говорилось выше. Для начала, сделайте разметку в том месте, где планируете разместить устройство. Обязательно воспользуйтесь при этом строительным уровнем и учтите, что вытяжка должна располагаться на высоте не менее 70 см от поверхности плиты.

После того как разметка нанесена, просверлите в соответствующих местах отверстия, установите в них крепления, а затем повесьте оборудование. Затем обязательно проверьте ровность с помощью строительного уровня. Если где-то обнаружили перекос — исправьте.

Последний этап установки — подключение вытяжки к вентиляционной шахте. Для этого используется пластиковая или гофрированная труба. Первый вариант надежнее и долговечнее, но из-за жесткости сложнее монтируется. А гофра более мягкая и сильнее подвержена деформациям, зато она отлично гнется, что позволяет проложить трубу так, как вам удобно.

Один конец трубы подсоединяется к специальному патрубку на вытяжке, а второй — к выходному отверстию вентиляционной шахты. Для получения прочного соединения оба конца затягиваются с помощью хомутов. На этом процедура установки завершена, и можно приступать к проверке работоспособности системы.

Дорогие друзья, не забывайте о том, что кухня — это помещение, больше других нуждающееся в качественном воздухообмене. Поэтому необходимо уделить побольше внимания обустройству вентиляционной системы. Не жалейте времени, и вы обязательно получите отличный результат. Успехов!

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

Рекомендуем ознакомиться

stroim24.info

Вентиляция на кухне своими руками

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected].

09.10.2017

Если в вашей квартире постоянно ощущаются посторонние запахи и затхлый воздух, значит, вентиляция либо отсутствует, либо не работает. Помимо присутствия запахов, которые сами по себе безвредны, плохой воздухообмен чреват тем, что ремонт в квартире придется делать чаще, так как в застойном влажном воздухе начинают быстро размножаться споры плесени и осаждаться затем в укромных углах в виде налетов грибка. В кухне при плохой вытяжке на потолке и стенах оседают частицы гари и жира, быстро сводя на нет свежий ремонт.

Еще больший вред отсутствие вентиляции приносит здоровью. В застойном воздухе снижено содержание кислорода, зато в нем избыток углекислого газа. Человек в такой атмосфере быстро устает, не чувствует бодрости, могут начаться головные боли. Частицы гари и плесневые споры оседают в легких, медленно разрушая здоровье. Словом, настало время заняться установкой вентиляции на кухне – выяснить причины плохого тока воздуха и устранить их.

Требования к вентиляции кухни и проверка ее работы

В домах хрущевской планировки кухни обычно небольшие, еще часть площади съедает вертикальная вентиляционная шахта. Шахта – это инженерное сооружение, параметры которого тщательно рассчитываются еще на этапе проектирования дома. Она представляет собой вертикальный короб, берущий начало в подвале и выходящий на крышу. В санузлах и кухнях каждой квартиры имеются вентиляционные решетки, через которые воздух поступает в шахту и выводится наружу.

Работоспособность шахты можно проверить, поднеся лист бумаги к решетке. Если листок прилип к решетке, вентиляция работает нормально. Если бумага совсем не держится – вентиляция засорена, частично обрушилась или кто-то из жильцов самовольно разломал стену шахты, чтобы увеличить площадь кухни. Для проверки откройте окна и еще раз прислоните листок к решетке. Если тяга по-прежнему отсутствует, проблема действительно в шахте. Для ее прочистки или восстановления нужно подать заявку в компетентную организацию. Если же тяга появилась – вам придется ставить приточный вентилятор, так как герметичные окна препятствуют движению воздуха.

Виды вентиляции

Воздухообмен в многоквартирных домах осуществляется тремя способами:

• Естественный предполагает использование тяги, которую создает перепад давления в вентиляционных шахтах. Действие его описано выше.
• Комбинированный использует либо принудительную подачу воздуха и естественный выход его через шахту, либо приток воздуха через окна, форточки, щели и отток с помощью вентиляторов, встроенных в отверстия для вытяжки.
• Принудительная система предполагает установку вентиляторов обоих типов – приточных и вытяжных. Эта вентиляция может быть автономной и централизованной.

Автономный тип предполагает работу вытяжного вентилятора на входе в шахту на фасаде здания. Также воздух может поступать через приточные клапаны.

Централизованный тип представляет собой вентиляционную камеру с приточными и вытяжными установками. Эта система работает постоянно.

Система вентиляции на кухне

Самая простая система кухонной вентиляции состоит из вытяжки, воздуховода и возвратного клапана. Сначала следует рассчитать необходимую мощность вытяжки. Для этого нужно вспомнить таблицу умножения. Или взять в руки калькулятор:

• перемножаем площадь кухни и высоту потолка;
• полученное число умножаем на 12;
• к полученной цифре добавим 30%, или просто умножим на 1,3;
• в результате получится примерная мощность вытяжки.

Воздуховоды редко бывают прямой формы, и при движении по ним газов теряется часть мощности, поэтому к полученной цифре прибавляют 30%.

Как выбрать вытяжку?

Теперь идем выбирать вытяжку. По способу монтажа вытяжки делятся на:

• Встраиваемые. Как видно из названия, вытяжка встраивается в кухонную мебель, снаружи остается только решетка. Такой вид легко вписывается в дизайн любой кухни.

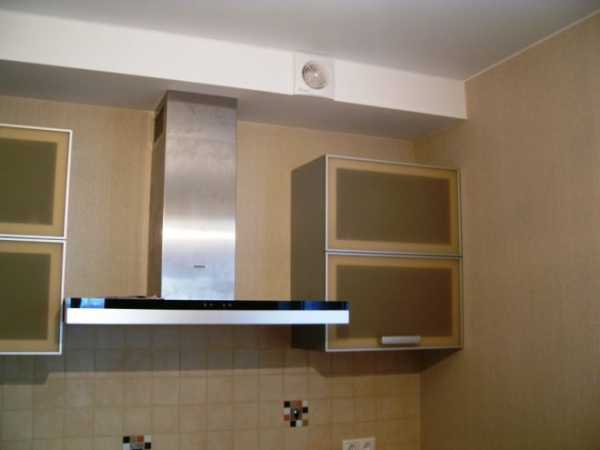

• Настенные. Крепятся к стене над плитой. Вытяжки этого типа появились самыми первыми, и до сих пор пользуются большим спросом и выпускаются в огромном ассортименте.

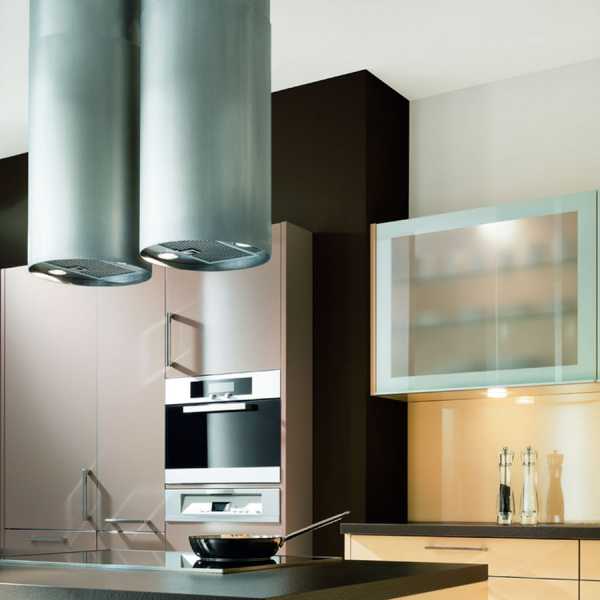

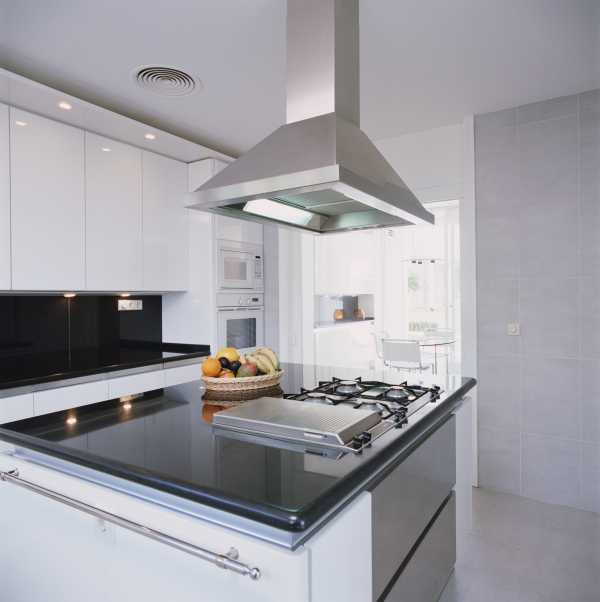

• Островные. Подвешиваются к потолку и больше всего подходят для кухонь с островком.
• Подвесные. Крепятся между настенным шкафом и плитой.

Также вытяжки можно разделить по принципу работы. Проточные выводят загрязненный воздух в шахту, а циркуляционные не подключают к системе воздуховодов, они очищают воздух специальными фильтрами. Наиболее эффективными считаются проточные вытяжки.

Монтаж вентиляции на кухне

Скорее всего вы выбрали проточную систему вентиляции, и в магазине вам предложили в комплекте к вытяжке воздуховод и возвратный клапан, а заодно объяснили, что клапан не дает возможности поступать воздуху из шахты в квартиру. Если в вашей квартире отсутствует тяга, докупите приточный клапан. Теперь осталось все это правильно установить.

Установка приточного клапана

Приточный клапан обычно ставят между отопительной батареей и подоконником. Конструктивно он выполнен так, чтобы воздух в нем частично очищался от частиц пыли. Для установки клапана следует просверлить в стене отверстие диаметром 60-70 мм. Сверлить нужно с небольшим уклоном вниз, чтобы в помещение не попадала влага с улицы. В готовое отверстие нужно вставить кусок трубы подходящего диаметра. Длина трубы превышает ширину стены примерно на 12 мм. Устанавливаем трубу выступающей частью внутрь комнаты. Если между стеной и трубкой осталось свободное место, его следует загерметизировать монтажной пеной. Далее укрепляем на стену короб из комплекта, вставляем в него шумопоглощающий материал, который тоже должен быть в комплекте и закрываем верхней крышкой.

Один клапан рассчитан на обеспечение свежим воздухом одного человека, поэтому если в квартире проживает несколько человек, и окна герметичные, стоит установить такое устройство в каждой комнате.

Подключение вытяжного вентилятора

Приток свежего воздуха на кухню мы обеспечили. Теперь нужно организовать отток загрязненного, и для этого подключить в санузле и кухне вытяжные вентиляторы.

В туалете делать вытяжку удобнее всего при помощи выключателя с двумя клавишами, когда одна клавиша включает свет, а другая — вентилятор. Эту схему можно усложнить и подключить к вентилятору таймер, который можно запрограммировать на любое время. Такое подключение удобно и для туалета, и для ванной. Вентилятор будет включаться одновременно со светом и выключаться через определенное время. Еще удобнее, хотя и дороже, конструкция с датчиками движения и влажности. Тогда вся система будет работать автоматически. Установка датчика движения будет удобна в туалете, тогда вентилятор будет срабатывать от сигнала датчика, и выключаться после заданного промежутка времени. Датчик влажности подойдет для ванной, тогда вентилятор будет работать, пока влажность не понизится до нужного значения. С таким датчиком можно забыть о появлении плесени и о долго сохнущем белье в ванной.

Подключение вытяжки на кухне к вентиляции

Для этого нужно установить вытяжку и подключить ее к вентиляционной шахте дома и к электрической сети.

Монтаж вытяжки несложен. Подробное его описание обязательно присутствует в инструкции. Расстояние от газовой плиты до вытяжки должно быть не менее 90 см, от электроплиты – 70 см. Далее нужно подсоединить вытяжку к воздуховоду. Он может быть пластиковым или гофрированным металлическим. Последний лучше убрать в специальный короб. Тогда дизайн кухни не пострадает.

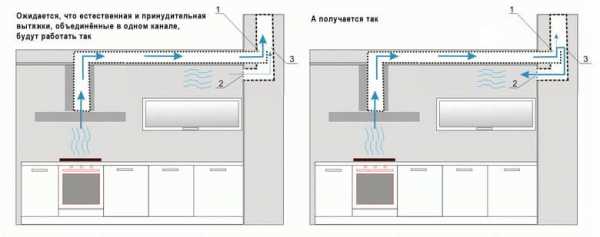

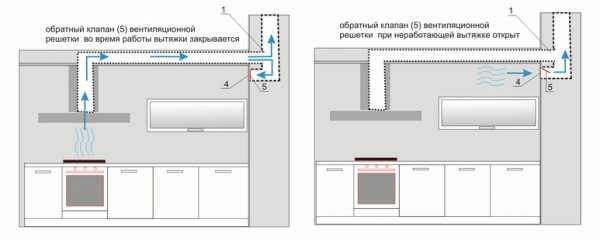

Если в квартире два вентиляционных канала, вытяжка подключается к одному, тогда второй работает как естественная вентиляция. Если же канал один, что часто бывает в панельных домах, следует купить специальный переходник, в котором предусмотрена решетка для естественной вентиляции. Воздуховод вытяжки подсоединяется к ее верхней части. Недостаток этого способа в том, что при включении вытяжки создается избыточное давление и часть отработанного воздуха может забрасываться обратно в квартиру. Снизить этот эффект можно, купив решетку со специальным выступом в нижней части круглого отверстия под воздуховод. Этот выступ уже в канале направляет отработанный воздух вверх, препятствуя его попаданию обратно.

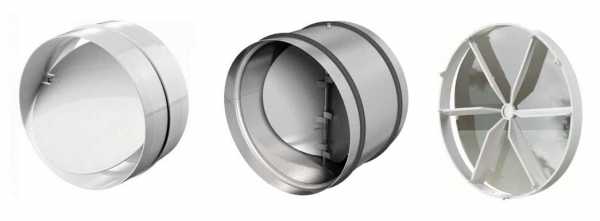

Есть более надежный способ сохранить естественную вентиляцию – установить перед входом в вентканал специальный тройник. Два выхода используются для подключения воздуховода и вентканала, а в третий монтируют обратный клапан. Он препятствует проникновению загрязненного воздуха в помещение. Работает он так: когда вытяжку включают – клапан закрывается и кухонный чад не попадает обратно в кухню. Когда же вытяжка выключена, клапан открыт и поддерживает естественную вентиляцию. Вентиляция на кухне с газовой плитой обязательно должна предусматривать сохранение естественного непрерывного тока воздуха. В противном случае пользоваться газом может быть опасно.

Вентиляция на кухне в частном доме

Для обустройства вентиляции в кухне частного дома существует несколько ограничений, которые следует учитывать при подключении газовой плиты и вытяжки. В кухне должны быть:

• потолки не менее 2,2 метра в высоту;
• не менее одного окна с открывающейся форточкой;
• вертикальный вытяжной канал.

Также документами регулируется необходимая скорость воздухообмена. Для газовой плиты вентиляция считается эффективной при скорости 140 кубических метров в час.

Для нормальной циркуляции воздуха в доме должны быть отверстия для втяжной и вытяжной вентиляции. Втяжное располагается в наружной стене дома на высоте не менее 2 метров выше фундамента, вытяжное должно выходить на крышу. Естественной вентиляции в частном доме хватает далеко не всегда и все чаще домовладельцы устанавливают систему принудительного воздухообмена. Состоит она из приточно-вытяжных вентиляторов и может дополняться рекуператором – современным прибором, позволяющим подогревать входящий холодный воздух, не увеличивая расходы на обогрев. Стоят эти устройства недешево, но их несложно сделать своими руками. Эффективность самодельных рекуператоров несколько ниже, чем заводских, но со своей задачей они справляются.

Обеспечение эффективной вентиляции в квартире или своем доме – это важное и ответственное дело и подходить к нему нужно со всем вниманием, ведь свежий воздух является залогом нашего хорошего самочувствия, работоспособности и здоровья.

roomplan.ru

Как сделать вытяжку и вентиляцию в частном доме (кухня, ванная, туалет, газовая)

23 октября, 2013. Прочитано 92532 раз(а)

От правильно продуманной вентиляции в доме зависит свежесть чистого воздуха во всех внутренних помещениях. На сегодня мало кто может похвастаться отличной вентиляцией в жилых комнатах, кроме как на кухне и санузле.

Естественная вентиляция для частного дома

Что, как правило, нужно для комфортного проживания человека в доме зимой тепло, летом прохлада. И главное, в любое время года необходим свежий воздух, без сквозняков. Поэтому движение его должно быть естественным и не застаиваться, а неприятные запахи не задерживаясь, должны улетучиваться из помещения. Казалось бы, что все вопросы решит искусственная вентиляция. Но у нее есть и минусы, одним из которых является интенсивный воздухообмен. Он может обернуться потерями тепла. Замена воздуха в помещениях при принудительном вентилировании более, чем в 3 раза превышает, величину естественного воздухообмена. Поэтому целесообразно обустраивать жилье системами естественной вытяжки воздуха.

Как всегда, у каждого правила есть свои исключения. Небольшое движение потока воздуха в вентканале предполагает значительные размеры воздуховода. Если мы говорим о системе вытяжки естественным путем, то прохождение 300 кубометров воздуха за один час потребует сечение воздуховода 25×40 см (Ø35 см), при принудительной вытяжке достаточно сечения 16×20 см (Ø2о см). Ввиду того, что строительство вентканала внутри несущей стены иногда бывает затруднительным, а обустройство конструкции под потолком или по стене комнаты выглядит некрасиво и не вписывается в концепцию помещения, выходом становится принудительная система вентиляции.

Критерии выбора вентиляционной системы в приватном домостроении.

Чтобы определиться в выборе какая все же вентсистема лучше подойдет для конкретного строения, руководствуются следующими факторами:

• чистота окружающего воздушного пространства;
• стройматериалы применяемые в сооружении стен коттеджа.

Еще одним не маловажным моментом является финансовая сторона вопроса. Но в целях обеспечения долговременного комфортного проживания, на этот фактор стараются не обращать внимание.

В таком случае требованиями для установки естестественной вентиляц

o-builder.ru

Вентиляция в частном доме: схема, система, устройство

Во время ремонта на кухне внимание уделяется красоте дизайна и интерьеру, чтоб в комнате было комфортно и уютно проводить время за обедом или ужином, но забываем о функциональности и проветривании – это момент, который не стоит упускать из виду.

Правильная вентиляция кухонного помещения позволит вам наслаждаться свежим воздухом

Содержание

• Строение и схема вентиляции
• Естественная вентиляция кухни в частном доме

Главным элементом помещения является вентиляция с вытяжкой, установив которую вы всегда ощущаете присутствие свежего воздуха там, где постоянно идет приготовление пищи. Ведь здесь жарят, пекут, варят, воздух не чистый и порой трудно дышать, поэтому в таком помещении вытяжка вентиляционная станет отличным помощником, который будет обновлять воздушные потоки, убирать лишние пары со смешанными жирами и приправами и создавать подачу чистого кислорода.

Важно! Если вентиляция в частном доме отсутствует или плохо функционирует, неприятным запахам некуда деваться, и они распространяются по всему жилому зданию и впитываются в одежду, вещи, мебель и другие домашние принадлежности. Стоит готовиться к тому, что ваш дом превратится на здание с постоянным неприятным запахом, выход – система вентиляции.

Строение и схема вентиляции

Многоэтажный дом с квартирами имеет уже готовую установленную систему вентиляции, отверстия которых вы наверняка видели на кухне, а также в ванной комнате и туалете. При строительстве жилого здания это предусматривалось строительными правилами и нормами.

Схема обмена воздуха в панельном многоквартирном доме

Проходит несколько лет и система вентиляции может забиться или начать плохо работать и не пропускать воздух. Для этого существуют дополнительные меры, которые обязательно нужно учесть.

Варианты проверки работоспособности вентиляционной системы в многоэтажном квартирном здании:

1. Возьмите любой листок среднего размера и приложите к отверстиям. Когда бумага прилипает к решеткам, это значит, что устройство вентиляции работает отлично – пропускает свежий воздух и вытягивает плохой, если бумага не прилипла, значит система забита и требует срочной чистки. Причиной засорения могут быть ветки, пыль, листья из дерева и даже мелкие птицы, которые залетев, заблудились и не смогли выбраться.
2. Возьмите спички и зажгите одну рядом с вентиляционным отверстием. В случае хорошей тяги вы будете знать, что с системой полный порядок, если же пламя остается неподвижно на одном и том же месте, значит, втяжку нужно прочистить, чтоб она и дальше исправно функционировала.

Совет: прочистить вентиляцию можно самостоятельно, если для этого есть специальные навыки, и вы это уже делали, если же опыта нет, обратитесь за помощью к квалифицированному специалисту.

Для оптимального обмена воздуха строение должно быть оборудовано вытяжкой и приточкой

У тех людей, которые могут прочистить систему вентиляции, есть специальный набор инструментов и приспособлений. Что касается стоимости, то цену за услугу нельзя назвать дешевой, так, как компании, которые этим занимаются, набирают только высококвалифицированных сотрудников. Следует знать, что для работы понадобится схема вентиляции, поэтому приготовьте ее заранее.

Некоторые нюансы вентиляционных систем

Вентиляция для кухни в квартире является необходимым элементом при строительстве здания, это касается и частных домов. Но чтоб воздушны поток выходил на улицу, нужно чтоб он и поступал в средину трубы. Такой процесс называют цикличностью или кругооборотом в системе.

Многие жильцы многоквартирного дома поставили окна из металлопластика вместо деревянных. Да, изделия эти хорошие и практичные, имеют потрясающие физико-технические и эксплуатационные характеристики, но существует и много проблем, которые случаются после их установки:

• В помещении влажно, пару некуда деваться;
• Мало поступает кислород;
• В воздухе накапливается углекислый газ и радон;
• Появление среды обитания для плесени, грибка и микробов;
• Неприятный запах.

Установка кухонной вытяжки решит проблему недостатка свежего воздуха

Все эти показатели плохо влияют на здоровье человека, разрушают его защитный барьер и создают условие для возникновения разных заболеваний. Можно часто проветривать помещение, но от этого тепла в комнате станет меньше, но есть возможность простудиться, и заболеть острым респираторным заболеванием.

Как решить проблему

Для того чтоб решить данную проблему предлагаем ознакомится с такими вариантами:

1. Установка металлопластиковых окон с системой проветривания или микро проветриванием. Так в помещение будут поступать свежие потоки воздуха не вытягивая из дома все тепло.
2. У производителей есть такие приспособления как вытяжные вентиляторы центробежные, которые отлично проветривают здание, способствуют циркуляции воздуха, обмену, подогреву и даже охлаждению воздуха. В некоторых моделях встречается функция очистки и ионизация. Но есть небольшой минус – такая вентиляция в кухне в частном доме допустима, а в квартире нет.

Потолочный тип вентилирующей системы

Совет: для частного дома подойдет приточно-вытяжная вентиляция, которая обеспечивает приток чистых и свежих воздушных потоков, а также устранению вредного и неприятного запаха. Для работы и будущих ремонтных работ потребуется схема приточно-вытяжной вентиляции, поэтому не забывайте о ней позаботиться.

Процесс готовки еды несет за собой возникновение не только неприятного запаха, но и выделение вредного дыма и других веществ. Мебель, облицовка гарнитура, обои – это все страдает от жира и копоти, поэтому, на кухню лучше купить вытяжной канальный вентилятор, который отлично справится с отведенной для него задачей.

Естественная вентиляция кухни в частном доме

Чтоб построить самостоятельно частный дом необходимо провести огромный список работ, при этом возникают различные проблемы, которые препятствуют созданию комфорта и уюта. Организовать установку вентиляции это одно из главных дел при строительстве и ремонте, оно стоит на одном из первых мест и нуждается в пристальном внимании. Как было сказано выше, отличным решением станет приточно-вытяжной вентилятор. И так, что он собой представляет?

Схема вытяжной вентиляции с проточными каналами

Посмотрите на фото. Это схема вытяжной вентиляции с проточными каналами, на которой можно увидеть каким образом поступает воздух снаружи и выходит изнутри помещения. Сам он не может попадать внутрь здания и выходить из него, поэтому стоит позаботиться о специальном оборудовании, с помощью которого воздушные массы будут двигаться в круговом режиме, и проветривать здание.

Такую систему можно назвать энергозависимой. У нее есть свои минусы, так, как она требует дополнительных расходов энергии и денежных средств, цена такого агрегата высокая.

Но такая принудительная вентиляция оправдывает себя тем, что с ее помощью проживание в доме невероятно комфортное, а хозяин не задумывается о том, как проветрить помещение и куда деть неприятный запах из ванной и кухни. Отметим и наличие специальных фильтров, которые способны очищать приходящий из улицы воздух, и колориферов, подогревающих его в холодный период времени.

Важным моментом является то, что вентилятор осевой вытяжной направляет очищенные и прогретые потоки воздуха в любую комнату жилого помещения, но перед тем, как установить рекуператор воздуха, нужно сделать схему всей системы, а уже после этого монтаж и соединительные работы труб и шахт в одно целое.

Такие установки, как правило, размещаются на чердаке дома, это хорошая новость, ведь для этого не требуется отведение свободного места внутри здания, которое всегда на вес золота. Кроме этого, расположив на чердаке систему, не потребуется делать дополнительных пристроек.

Совет: чтоб установка вентиляции своими руками прошла удачно и без значительных затрат денежных средств и времени, пригласите на помощь человека, который разбирается в этом деле. Пусть он не будет делать этого сам, но поможет вам и даст хороший совет.

Естественная вентиляция не избавляет от неприятных запахов, поэтому на кухне нужно обязательно установить вытяжку. Приточно-вытяжная вентиляция на кухне бесшумная, не вибрирует, и обслуживается не больше одного раза в году, и то для профилактики.

Такие оборудования автоматические, в них есть параметры для установки необходимой температуры воздуха в помещении, а также влажности во всех комнатах. При небольших отклонениях работа внутри системы сразу же переключается на ту, которая была установлена и запрограммирована.

Приточно-вытяжные вентиляторы для вытяжки бывают:

• Со специальным нагревателем. Сюда входит водяной колорифер или электрический нагреватель.
• С рекуперационной системой. Тот воздух, который поступает внутрь здания, сразу прогревается тем, что выходит. Такую систему считают идеальной потому, что для не нужны дополнительные приспособления, теплоносители и энергоносители.

Вытяжки на кухню, таулет, пристройку, ванну: монтаж

Чтобы устранить неприятные запахи от приготовления пищи следует установить вентилятор для кухонной вытяжки.

Для начала рассмотрим варианты исполнения этих устройств:

• Подвесной или плоский. Самый распространенный и часто покупаемый вариант. Монтаж проводится между навесными шкафами и газовыми плитами;
• Островной. Это вариант для кухни, где есть отдельно стоящий островок. Подвесьте к потолку и работа сделана;

• Настенный. Такое устройство устанавливается на стенке рядом с газовой плитой. Вариант дизайна разный, возможен индивидуальный заказ;
• Встраиваемый. Такое оборудование для вентиляции нестандартное и крепится специальными креплениями и инструментами, устанавливается в столешнице или подвесном шкафу. Отлично подходит под любой интерьер и не занимает лишнего места.

Совет: перед тем, как купить вытяжку, осмотритесь на кухню, оцените ее размеры и местонахождение бытовых приборов и мебели. После этого купите такое устройство, которое подходит под помещение кухни и удобное в работе.

Нельзя забывать о том, что требуется дополнительно установить вентилятор для вытяжки на кухню. Также устанавливают анемостаты вентиляционные. Такие приспособления отводят воздух и отлично подходят под интерьер помещения. Чтоб они сливались с цветовой гаммой, выберите тот, который подходит под обои или потолок. К счастью, производители предлагают широкий ассортимент аксессуаров и приспособлений, что разбегаются глаза.

Вентилятор на вытяжку на кухню стоит покупать, предварительно сделав ее замеры.

ПОСМОТРЕТЬ ВИДЕО

В завершении добавим, что вентиляция работает в том случае, если не забита шахта и в помещении установлены воздухообмены. Если эти условия выполнены, то гарантия того, что вентиляция функционирует – 100% и вы не нуждаетесь в услугах квалифицированных мастера.

obzorkuhni.ru

Вытяжка в частном доме своими руками схема | Кухня

» Кухня

Как сделать вентиляцию в частном доме?

Как бы ни был хорош частный дом, комфортная жизнь в нем возможна только при условии устройства правильной вентиляции. Многие домовладельцы понятия не имеют, как сделать вентиляцию в частном доме своими руками. А ведь такую работу можно выполнить самостоятельно, зная принципы устройства вентиляционных систем.

Варианты вентиляции.

Все вентиляционные системы различаются между собой способом перемещения воздуха. Они делятся на:

• безканальные (воздух проникает внутрь дома сквозь окна и двери)
• канальные (воздушные потоки перемещаются по разветвленной сети вентканалов и воздуховодов).

Вентиляционные системы различаются между собой и побудительной силой, действующей на воздух. Так их разделяют на:

• механические
• естественные.

В первых системах воздух начинает двигаться только после включения вентилятора. Во вторых — он перемещается исключительно благодаря действию законов природы.

Любой хозяин дома еще на этапе его строительства должен определиться с типом вентиляции в нем. Их существует всего три:

Вентиляция частного дома своими руками

110 прочитано

Как ни странно, на сегодняшний день практически нет домов, в которых была бы сделана грамотная система вентиляции, а ведь от нее напрямую зависит качество воздуха во внутренних помещениях. Многие ли могут похвастаться наличием вентиляционных каналов в жилых комнатах, а не только в санузле и кухне? А если учесть широкое распространение герметических металлопластиковых окон и металлических дверей, то получится, что воздуху в помещения просто негде взяться. Вот и получается, что наши квартиры и дома превращаются в «газовые камеры» со спертым воздухом.

Система вентиляции должна состоять из вытяжных каналов, расположенных во всех (!) комнатах, и приточных каналов. Сделать ее совсем не сложно, а польза от нее неоценимая, ведь чистый и свежий воздух – залог Вашего здоровья.

Естественная вентиляция частного дома

Вытяжная вентиляция представляет собой каналы в капитальных стенах толщиной не менее 380 мм сечение самого канала – 130х130 мм. Входные отверстия каналов располагаются под потолком. Наиболее эффективной схемой такой вентиляции является ее размещение в стене, проходящей по центру дома. От нее легко сделать разводку с помощью пластиковой трубы диаметром 100-120 мм, подведя ее во все помещения. Система должна иметь минимум горизонтальных ответвлений, которые снижают тягу и уменьшают эффективность вентиляционной системы. Каналы отдельных помещений соединяются в общей трубе и по ней выходят наружу.

Вытяжная труба должна иметь толщину не менее 2,5 кирпича. При меньшей толщине она будет быстро охлаждаться в холодное время года, пропуская внутрь помещения холодный воздух, вместо того, чтобы выводить его наружу (холодный воздух тяжелее – он будет опускаться вниз, выталкивая теплый). По высоте труба должна быть выше конька, в противном случае нарушается тяга в вентиляционном канале за счет завихрений на поверхности крыши. Чтобы правильно выбрать высоту, нужно от конька отложить прямую в направлении трубы под углом 10 градусов от горизонтальной линии. Труба не должна быть ниже этой прямой.

Вентиляционный канал для камина или отопительного котла имеет размеры 130х260 мм. При его выкладывании нужно тщательно заделать все щели кладочным раствором.

Недостатки естественной вентиляция

Одним из главных недостатков естественной вентиляции будет ее зависимость от внешних факторов, то есть от температуры внутреннего и наружного воздуха. Чем больше разница, тем эффективнее естественная вентиляция и наоборот.

Через вентканалы может уходить до 20% тепла в отопительный период.

И еще один недостаток в том, что приточный воздух нельзя очистить #8211 актуально для больших городов.

Принудительная вентиляция частного дома

Теперь рассмотрим принудительную вентиляцию. Обычно она используется там, где не хватает естественной вентиляции – на кухнях и в санузлах. Принудительная вентиляция – это удаление воздуха с помощью специального оборудования – вытяжки или вентилятора.

Если в санузле не оборудовать принудительную вентиляцию, в нем будет скапливаться влага, что приведет к появлению плесени и грибка. Также вентиляция способствует более быстрому воздухообмену, что спасает от неприятных запахов. Для ее организации лучше всего использовать настенный вентилятор, желательно без подшипников (на втулках). Вентиляторы с подшипниками, хотя и более дорогие и надежные (во всяком случае, так принято считать), но довольно шумные. Даже модели, которые считаются наиболее тихими, все равно создают шум, который отчетливо слышится в таком маленьком помещении, создавая некоторые неудобства. Вентиляторы на втулках практически бесшумные, имеют невысокую цену и при этом работают не хуже дорогих, так что в этом случае переплачивать не стоит. Вентилятор в санузле можно подключить к освещению, чтобы он работал только тогда, когда включен свет.

Что касается кухни, здесь лучше обустроить два канала – принудительной и естественной вентиляции. Обычно канал принудительной вентиляции – вытяжка – располагается непосредственно над плитой, а канал естественной вентиляции – под потолком со стороны плиты. Такое решение наиболее эффективное: вытяжка, находясь на некотором расстоянии от плиты, не может удалить абсолютно все посторонние запахи и продукты сгорания, которые попадают в воздух и выводятся через вентканал в стене. Если же опустить вытяжку ближе к плите, она будет нагреваться и может быстро выйти из строя. При установке вытяжки нужно соблюдать допустимое расстояние до плиты. 0,75 м, если плита газовая, и 0,65 м, если плита электрическая. По размерам вытяжка должна соответствовать габаритам плиты.

Таким образом, можно сделать вывод, что наилучшим вариантом вентиляции на кухне является комбинированная система, включающая в себя вытяжку и канал естественной вентиляции.

Почему так важен приток воздуха для вентилирования дома?

Для качественной вентиляции необходимо обеспечить приток воздуха в достаточном количестве. По сути, вентиляция – это воздухообмен – замена «использованного» воздуха на свежий. Если в доме закрыть все двери и окна, перекрыв все источники свежего воздуха, естественная вентиляция работать не будет, ведь не будет перепада давления и тяги в каналах. Кроме того, принудительная вентиляция в таком случае станет не удалять воздух, а наоборот закачивать его в помещение через вентиляционную трубу, где накапливаются продукты сгорания, пыль и т.д. Все это попадет обратно в помещения, и таким воздухом будут дышать жильцы дома.

Почему же практически все слышали о вытяжках и вентканалах, но далеко не все знают, что нужно специально организовывать приток воздуха (приточную вентиляцию)? Дело в том, что вентиляционные системы в большинстве случаев оборудуются по устаревшим СНиПам, где четко сказано, что приток воздуха в жилых помещениях обеспечивается через естественные зазоры в окнах и дверях. Другими словами, те сквозняки, от которых страдают владельцы старых деревянных окон и дверей, не так уж бесполезны – они являются источником воздуха в помещениях и поддерживают нормальную работу естественной вентиляции. А вот современные технологии, представленные металлопластиковыми окнами и герметичными дверями, хотя и защищают дом от шума и сквозняков, но при этом лишают его подачи воздуха снаружи. Ситуация осложняется, когда при этом включается принудительная вентиляция, высасывающая практически весь воздух из комнат. Признаком недостаточного воздухообмена в помещении может быть спертый воздух, специфический запах, повышенная влажность. В таком помещении четко ощущается запах отделки (клея, линолеума, обоев и т.д.), выделяющей токсины, которые без проветривания накапливаются в довольно ощутимых количествах. Это же касается и мебели из ДСП.

Делая вывод из вышесказанного, следует отметить, что приток свежего воздуха обязательно должен быть организован, причем круглосуточно и во всех комнатах. Особое внимание нужно уделить комнатам с металлопластиковыми окнами, конструкции которых не предусматривают «естественных зазоров» для поступления свежего воздуха, как говорится в СНиПе.

Расчет вентиляции частного дома

Как рассчитать необходимое количество приточного воздуха? Оно напрямую зависит от количества человек, проживающих в доме. При расчете на одного человека должно приходится 10 м3 воздуха каждый час. То есть, каждый час в комнату должно поступать 10 м3 свежего воздуха, и столько же удаляться. Обратите внимание, что это значение не зависит от площади помещения. Каким бы ни был дом – большим или маленьким – воздух должен обновляться со скоростью 10 м3/ч для одного человека.

Недостатки принудительной вентиляции

Для подачи воздуха в помещения можно использовать не только форточки и щели, но и принудительную приточную вентиляцию. Но и здесь не все так гладко, как хотелось бы. О приточной вентиляции многие знают из рекламных акций, где расписаны все ее преимущества. На первый взгляд все предельно просто: воздух закачивается в помещение с помощью вентилятора, пройдя предварительную очистку с помощью встроенного фильтра и при необходимости нагревшись до заданной температуры. Но здесь и кроется главный недостаток. Уже через несколько циклов работы на фильтре осядет пыль, органические отходы и т.д. и он станет идеальным местом для размножения микробов и бактерий, которые потом будут попадать в помещение вместе с воздухом снаружи. Это чем-то напоминает работу пылесоса, из которого не вытрусили пыль. Воздух проходит сквозь грязный фильтр, не только не очищаясь, но и еще больше загрязняясь. А ведь никто не будет менять фильтр каждый день, он будет обновляться в лучшем случае раз в полгода при плановом ТО. Так что, если есть возможность, лучше отказаться от установки принудительной приточной вентиляции. Конечно, есть помещения, в которых нельзя без нее обойтись, с повышенным уровнем задымленности или с постоянными выбросами отходов, но в жилых частных домах это редкость.

Какую вентиляцию лучше использовать в частном доме?

В частных домах лучше использовать естественную приточную вентиляцию в виде каналов, выполненных в подоконниках. Как вариант можно рассматривать и регулируемые зазоры в конструкциях металлопластиковых окон. В отличие от зазоров в деревянных окнах они регулируют подачу необходимого количества воздуха в помещение, и при этом сохраняют шумоизоляционные качества окна. Летом воздух, попадающий снаружи, достаточно теплый, а в холодное время года он будет нагреваться от тепла радиаторов, смонтированных под окнами. Холодный – более тяжелый – воздух, попадая в помещение опуститься вниз к радиаторам, а нагретый поднимется вверх. Таким образом, потери тепла в помещении за счет попадания холодного воздуха будут минимальными.

Чистота воздуха, поступающего с улицы, конечно далеко не идеальная. В нем присутствует пыль, мелкие частицы и т.д. При попадании в помещение тяжелые частицы оседают на поверхности подоконника и пола, где их можно убрать мокрой тряпкой. Обычно влажные уборки проводятся в доме довольно часто, поэтому никаких дополнительных средств борьбы с грязью и пылью не понадобится.

Если же использовать фильтры, они быстро накапливают в себе пыль и грязь, которые, как правило, не удаляются сразу. Воздух, проходя через такой фильтр, не очищается, а наоборот загрязняется еще больше, а забитый фильтр вообще может сократить подачу необходимого количества воздуха. Кроме того, он станет настоящим «рассадником» для развития различных микроорганизмов, которые вместе с воздухом попадут в помещение, а потом и в дыхательные пути жильцов дома, вызывая различные аллергические заболевания.

Вентиляция в доме с камином или печью

Особое внимание приточной вентиляции нужно уделить, если в доме предусмотрено наличие печи или камина. Для их нормальной работы нужно создать условия для полного сгорания топлива и удаления продуктов сгорания. Одним из условий полного сгорания топлива является наличие окислителя (кислорода) в достаточном количестве. Если его не хватает, топливо полностью не сгорает. Также приточная вентиляция поддерживает нормальную тягу в вентиляционном канале. Таким образом, при нехватке свежего воздуха топливо сгорает не полностью, выделяя угарный газ, а продукты сгорания и дым не выходят наружу, скапливаясь в помещении. В теплую погоду для проветривания можно открыть окно, но зимой такое решение вряд ли можно считать правильным. Для обеспечения приточной вентиляции можно под полом подвести трубу непосредственно к печи или камину.

Что следует сделать для устройства вентиляции частного дома своими руками?

Вот и все основные требования к современной системе вентилирования помещений. Как видите, сделать ее не составит особого труда, главное, все продумать еще на стадии проектирования.

Подведя итоги, можно выделить основные правила грамотной вентиляции дома:

• наличие вытяжных каналов естественной вентиляции во всех (!) жилых помещениях, особенно при наличии металлопластиковых окон
• наличие принудительной вентиляции в санузле (вентилятор, включающийся при включении света)
• организация комбинированной системы вентиляции на кухне: принудительная вытяжка над плитой и канал естественной вентиляции под потолком
• организация естественной приточной вентиляции через зазоры в металлопластиковых окнах или по каналам в подоконнике без применения фильтров
• дополнительная приточная вентиляция для печей и каминов.

Следуя этим правилам, Вы в результате получите качественную систему вентиляции, обеспечивающую наличие свежего воздуха во всех помещениях Вашего дома, что является необходимым условием для создания комфортного микроклимата.

Вентиляция в доме. Видео

Вентиляция частного дома своими руками

Строительство собственного дома всегда сопровождается многочисленными хлопотами и заботами. Ведь прежде чем начинать стройку века нужно четко представлять себе, что же вы хотите получить в итоге, иначе вполне может выйти хижинка легкомысленного поросенка. Поэтому проект дома должен быть подобран с учетом всех мелочей и, самое главное, комфортности будущего жилища именно для вас. Кстати, о комфорте — вы уже задумывались о внутренних системах вашего дома? Их нужно обязательно внести в проект до начала строительных работ, если хотите, чтобы все было сделано на совесть. Перестраивать, вносить любые изменения в уже готовое здание будет гораздо более затратно, и не факт, что все ляжет как надо. Вот, скажем, устройство вентиляции в частном доме должно быть продумано именно на этапе подготовки, и только в этом случае вы будете дышать действительно чистым воздухом в вашем новом доме.

Вентиляция в частном доме — варианты

А что вообще предлагается в качестве системы обновления воздуха для нашего жилья? Тут всего три варианта:

• естественная вентиляция
• принудительная (приточно-вытяжная) вентиляция
• вентиляция смешанного типа (чаще всего естественная с принудительной вытяжкой)

И у каждого из вариантов свои преимущества. Сами подумайте, если у вас частный дом, находящийся в местности с прекрасным чистым воздухом, то будет просто преступно (и, кстати, крайне невыгодно) монтировать в нем принудительную вентиляцию, в функции которой, помимо всего прочего, входит и очистка поступающей воздушной смеси. Зачем же фильтровать чистый ароматный воздух и получать в итоге стерильную безвкусную атмосферу? Однако в тех случаях, когда ваше жилище окружает загрязненная различными вредными и неприятными примесями среда, необходимо из поступающего в дом воздуха удалять все ненужное, ведь никому не хочется дышать промышленными отходами или выхлопными газами. Но как правильно определить, когда какая вентиляция подходит лучше всего?

Условия для выбора системы вентиляции частного дома

Любому из нас хочется вложить поменьше, а получить по высшему разряду. Поэтому важно с самого начала определить все факторы, мешающие или помогающие такому результату. И для подбора наиболее оптимальной системы вентиляции нужно учитывать следующие составляющие (это самый минимальный вариант):

• чистота окружающей атмосферы
• материал, из которого будет возводиться здание

Конечно, еще одним немаловажным фактором всегда является наличие нужной суммы. И все-таки в наш небольшой перечень это соображение не попало по простейшей причине — на выбор вентиляции в частном доме цена не должна оказывать решающего значения, так как экономия в этом случае потом может очень даже сказаться на вашем же удобстве.

Но переходим к более подробному описанию различных вариантов вентиляции в зависимости от уже изложенных факторов. А чтобы немного более подробно представлять себе системы вентиляции в частном доме — фотоподборка.

Естественная вентиляция

Естественная вентиляция наиболее оптимальна при наличии двух обязательных условий:

• действительно чистого наружного воздуха
• следующих строительных материалов для дома:
  • дерево (дома из бревен или бруса)
  • саман (или же легкий саман)
  • кирпич
  • газоблок
  • пеноблок
  • шлакоблок
  • керамзитовый блок
  • керамический эффективный блок
  • монолитный керамзитобетон

Вентиляция смешанного типа

Вытяжная вентиляция в частном доме (как дополнение к естественной) монтируется лишь в случае реальной необходимости, когда обычная вытяжка просто не справляется со своим предназначением, несмотря на присутствие нормальной тяги в воздуховодах. И установка таких механических приложений проводится только в местах с наиболее загрязненным воздухом: кухне, санитарных и рабочих (котельная или генераторная) помещениях, влияющих на атмосферу всего дома.

Принудительная вентиляция

Принудительную приточно-вытяжную вентиляцию с дополнительной фильтрацией поступающего воздуха следует устраивать в любом из двух случаев:

• если наружный воздух нуждается в дополнительной очистке для избавления от вредных примесей или просто неаппетитных запахов
• если ваш дом строится из:
  • 3D панелей
  • пенополистеролбетона
  • SIP панелей
  • сэндвич-панелей
  • вакуумных панелей
  • МДМ-панелей
  • СОТА-панелей
  • а также если это будет каркасный дом по Канадской технологии, изодом или термодом

Определившись с этими параметрами, вы можете сделать вентиляцию в частном доме наиболее подходящей.

Преимущества естественной вентиляции в частном доме

Несмотря на то, что в последнее время многие предпочитают различные технические приспособления (например, приточная вентиляция в частном доме), естественная вентиляция имеет свои плюсы. И в тех случаях, когда она уместна, лучше использовать именно этот метод. Так что же все-таки является преимуществом такого типа вентиляции? А их достаточно много.

• на порядок уменьшаются затраты на установку вентиляции в частном доме
• при правильной схеме вентиляции в частном доме вы получаете возможность регулировать теплообмен всего пространства и даже обогревать помещения, в которых не устанавливаются приборы отопления — коридоры, лестничные площадки и пролеты и тому подобное
• самый чистый, наполненный свежестью и природными ароматами воздух наполняет именно те помещения, где это наиболее необходимо — спальни, кабинеты, гостиные, то есть жилые комнаты
• во всех значимых помещениях дома поддерживается оптимальная влажность

И хоть говорить о плюсах естественной вентиляции можно достаточно долго, но основные, наиболее важные, мы перечислили. Однако частенько людям хочется более подробно знать о процессах, обуславливающих такие проявления, и специально для вас: естественная вентиляция в частном доме — видеоурок.

Можно ли сделать вентиляцию частного дома своими руками

Вопрос экономии при строительстве и обустройстве собственного дома иногда встает достаточно остро, и тогда многие хозяева начинают задумываться о том, чтобы выполнить все или какую-то часть работ своими руками. И не мудрено, ведь многие считают, и вообще-то правильно делают, что горшки обжигают явно не боги, а вполне даже мы сами. Однако прежде чем кидаться грудью на амбразуру, стоит четко определиться, а хватит ли у вас знаний и умений для достаточно сложных дел.

Вернемся к вентиляции — сделать ее самостоятельно не проблема. Монтаж вентиляции в частном доме не так уж и сложен. И все же тем, для кого такая установка будет первым опытом подобного рода, стоит как минимум проконсультироваться со специалистами. Да вы и сами прекрасно понимаете, что даже гениальный мастер должен сначала изучить какое-либо дело, и лишь потом приниматься за него.

Поэтому начнем с главного — сделаем расчет вентиляции в частном доме. Самыми важными факторами в таких расчетах должно выступать количество постоянно находящихся в здании людей и объем воздуха в помещениях. Причем стоит заодно учесть и все достижения цивилизации, забирающие кислород из воздуха и отравляющие его какими-либо выделениями (как вы уже поняли, речь идет о различных технических приспособлениях, призванных облегчать быт в наших домах), а также то, каким помещениям будет требоваться более частый воздухообмен. Кстати, не забудьте тут же запланировать и обогрев (или охлаждение) поступающего свежего воздуха. Конечно, перелопатив кучу литературы, вы сможете все рассчитать самостоятельно, и даже вероятно, что итог ваших усилий окажется абсолютно правильным и подходящим под вашу реальную ситуацию. Но стоит ли тратить столько времени и усилий на операцию, которую профессионал сделает быстро и с гарантированным результатом?!

Какой вариант проведения расчетов воздухообмена вы выбрали — не так уж и важно. Главное, что все обсчитано, и теперь нужно просмотреть проекты вентиляции в частном доме и выбрать наиболее благоприятный для вашего дома. И в этом случае лучше проконсультироваться со специалистом, знающим как облегчить работу и, тем не менее, получить хорошо действующую систему вентиляции. К тому же опытный мастер сможет подсказать, где закупить качественные материалы по доступной цене, и в каких количествах они будут необходимы при монтаже. А вот заниматься установкой вентиляционных труб хозяйственных человек вполне может и своими силами, не привлекая наемных рабочих. Вот как примерно выглядит такой монтаж — видео от специалиста на все руки:

Ну что ж, алгоритм действий прост — главное, это определиться с типом устанавливаемой вентиляции, а уж ее монтаж — пустяки, дело житейское. Так что начинайте обдумывать, а потом и делать. Свежего воздуха вашему дому!

В частном доме беспроводной телефон необходим. Беспроводной телефон Panasonic можно приобрести в интернет-магазине СотМаркет. Большой выбор, доступные цены, компетентрные консультанты.

Источники: http://dimdom.ru/kak-sdelat-ventilyatsiyu-v-chastnom-dome.html, http://postroy-sam.com/ventilyaciya-chastnogo-doma-svoimi-rukami.html, http://strport.ru/stroitelstvo-domov/ventilyatsiya-chastnogo-doma-svoimi-rukami/

Комментариев пока нет!

restart24.ru

как правильно установить кухонную вытяжку в канал естественной вентиляции

Все знают, что хорошая вентиляция на кухне— неотъемлемый элемент здорового микроклимата квартиры или частного дома. В помощь традиционному каналу системы естественной вентиляции, находящемуся под потолком, сегодня принято устанавливать кухонную вытяжку над плитой и/или вытяжной кухонный вентиляторов отверстие канала. Однако не все понимают, что неграмотно устроенная принудительная вытяжка может не только не дать желаемого эффекта, но и ощутимо ухудшить функционирование естественной системы вентиляции. Рассмотрим, как сделать вытяжку на кухне в квартире или доме эффективной и безопасной.

В процессе готовки в воздух выделяются различные вредные вещества. Их можно разделить на две группы: смертельно опасные и просто очень вредные.

Комфортная вентиляция в квартире в целом и на кухне в частности — залог чистоты и хорошего самочувствия

Опасные «кухонные» загрязнения ↑

• Угарный газ (монооксид углерода, CO) — ядовитое вещество, в высокой концентрации приводящее сначала к отравлению, затем к смерти человека. Владельцам электроплит не о чем беспокоиться, такая техника не является источником CO.

Монооксид углерода образуется при сгорании природного или биогаза, готовке в традиционной дровяной печи. Угарный газ особо опасен и потому, что не имеет запаха, человек может не почувствовать его присутствия и накопления в помещении. Монооксид углерода не поглощается угольными фильтрами, вытяжка, включенная в режиме фильтрации воздуха, бесполезна в борьбе с CO.

Отравление угарным газом весьма опасно. От него в своих жилищах погибает больше людей, чем от огня пожаров, цунами, наводнений и землетрясений вместе взятых

• При каждом включении газовой конфорки или водонагревательной колонки в помещение попадает небольшое количестве не сгоревшего природного газа. Нормально функционирующая система естественной вентиляции рассчитана на подобный уровень выброса газа и вполне с ним справляется.

Иное дело, если появилась утечка из газового оборудования либо трубопроводов. Сам бытовой газ запаха не имеет, но в него добавляют «вонючую» отдушку — этилмеркаптан.  Почувствовав «запах газа», необходимо сразу же открыть окна и вызвать аварийную службу.

Значительно повысить безопасность людей при использовании газового оборудования поможет установка датчиков утечки газа и наличия CO. Датчики в случае опасности могут издавать пронзительный сигнал, либо управлять сервоприводом, который автоматически отключает поступление газа из магистрали и уведомляет аварийную службу о проблеме.

Датчик утечки газа способен своевременно обнаружить в воздухе опасную концентрацию природного газа, пропана или бутана и сигнализировать об этом

Вредные загрязнения на кухне ↑

• Кухонный чад, выделяющийся при жарке продуктов. Представляет собой взвешенные в воздухе летучие частицы, в основном масла и жиры. После сильного нагрева на сковороде безвредные пищевые вещества приобретают вредные для человека свойства, вплоть до канцерогенных. В лучшем случае грязь и копоть оседает на стенах, мебели и посуде, в худшем — в наших лёгких.

• Также при готовке образуется водяной пар. Он, конечно, практически безобиден по сравнению с другими видами загрязнений. Но и пользы от испарений нет, излишняя влага не улучшает микроклимат в помещении.

Испарения, образующиеся во время приготовления пищи, не несут пользы организму

Из сказанного выше можно сделать вывод, что эффективная, постоянно функционирующая вентиляция кухни чрезвычайно важна. Если для владельцев электроплит это вопрос гигиены и чистоты в помещении, то для тех, кто пользуется в помещении газовой плитой (печкой, дровяной духовкой) для приготовления пищи — это вопрос безопасности.

Владельцы газовых плит должны обращать самое пристальное внимание на работоспособность системы вентиляции, периодически проверять наличие тяги в вентканале. Если на кухне, помимо плиты, установлена газовая колонка либо отопительный котёл, нормальное функционирование естественной вытяжной вентиляции приобретает ещё большее значение.

Многие потребители задаются вопросом: какая вытяжка на кухне лучше, естественная или принудительная? Отвечаем: обе лучше. Естественная и принудительная вытяжки, хоть и служат общей цели, не заменяют одна другую. Обязательной для кухни в квартире или частном доме является естественная система вентиляции. Повторимся, особенное значение наличие и работоспособность системы естественной вентиляции имеет для помещения с газовыми приборами.

Принудительная вытяжная вентиляция для кухни— штука хорошая, даже очень. Но необязательная. Можно утверждать, что естественная вентиляция в большей степени обеспечивает безопасность, а принудительная — комфорт.

Вентиляция на кухне с вытяжкой является элементом общей системы вентиляции в квартире или доме

Рассмотрим подробнее возможности разных типов вентиляции, их устройство, преимущества и недостатки.

Система естественной вентиляции хорошо знакома всем владельцам квартир по каналам в стене кухни и санузла, идущим на крышу дома. Вредные газы и загрязнённый воздух удаляются через вентканал, свежий поступает через щели в окнах или специальные вентклапана в стенах либо оконных рамах. Тёплый воздух, нагретый на плите, за счёт меньшей плотности естественным образом стремится улетучиться из помещения вверх, на улицу, где температура ниже.

Естественная вентиляция в частном доме в кухне, санузле, топочной удаляет загрязнённый воздух по вертикальным каналам на крышу. Свежий поступает с улицы через окна или клапана в стенах

Правильно устроенная вентиляция с естественной тягой удаляет относительно небольшой объём воздуха в единицу времени, зато делает это постоянно. Вентканал, расположенный под потолком, способен справиться даже с небольшой утечкой природного газа, который легче воздуха и поднимается к потолку.

Угарный газ, образующийся в относительно небольших количествах от работающих конфорок газовой плиты, также достаточно успешно удаляется естественной вентиляцией. Несколько хуже естественная вентиляция удаляет кухонные запахи и излишнюю влажность при готовке умеренной интенсивности.

Необходимо периодически, хотя бы раз в месяц, проверять наличие достаточной тяги в вентиляционном канале. Проверить это можно и без специальных приборов: если лист бумаги «прилип» к отверстию — тяга есть.

Что хорошо и что плохо в такой системе:

Плюсы системы естественной вентиляции ↑

• Вентиляция с естественной тягой функционирует постоянно за редкими исключениями (см. ниже, в «минусах»).

• Обеспечивает общую вентиляцию жилища в комплексе с вентканалами в санузлах.

• Справляется с основными видами опасных загрязнений, выделяемых при готовке. Обеспечит безопасность при небольшой утечке газа. Естественная вентиляция приемлемо удаляет кухонные запахи и излишнюю влажность при готовке умеренной интенсивности.

• Естественная вентиляция — «бесплатная». В квартире или частном доме, построенных в соответствии со строительными нормами, она имеется по умолчанию. Оборудования, которое требовало бы починки, нет. Электроэнергия не требуется.

• Бесшумная работа.

Минусы естественной вентиляции ↑

• В жаркую погоду и в межсезонье при внезапном потеплении наружного воздуха после длительных холодов эффективность естественной системы вентиляции резко падает. При неблагоприятных обстоятельствах может произойти обратное движение воздуха: он начнёт поступать по каналу с улицы в помещение. Для кухни с установленной газовой плитой это может быть весьма опасным, особенно при наличии газового водонагревателя. В жару и во время внезапной оттепели рекомендуется проветривать помещение через открытые окна.

• Естественная вентиляция удаляет относительно небольшой объём воздуха в единицу времени. Если хозяева решили пожарить полную сковородку шкварок, вентсистема не справится и стойкий кухонный «аромат» мгновенно распространится по всем комнатам.

• Вентиляция работает нормально только в том случае, если имеется достаточный по объёму приток воздуха снаружи. Современные пластиковые окна, отрегулированные «на зиму», при полном закрытии практически герметичны. Чтобы обеспечить отток воздуха в канал, следует на время готовки приоткрыть окна, хотя бы в режиме микро вентиляции.

• Вентиляционный канал может быть забит снегом, мусором. Эгоистичные и технически безграмотные соседи сверху могут перекрыть вентиляцию нижним жильцам, устроив нишу под холодильник в своей кухне за счёт удаления вентшахты или её части.

• Необходимо регулярно проверять тягу и при необходимости прочищать вентканалы.

Как правильно сделать естественную вентиляцию на кухне ↑

Вентиляция для кухни в квартире, построенной в соответствии с нормами, имеется, нужно только проверить её работоспособность. А вот как правильно сделать естественную вентиляцию в частном доме? Вентканалы должны располагаться в «грязных» помещениях: кухне, туалете, ванной, топочной, хозяйственной комнате, бане. Чтобы проветривался весь дом, а не только кухня, приток воздуха должен осуществляться из «чистых» помещений: гостиной, столовой, спален.

Проектирование вентиляции, если всё делать в соответствии со строительными и гигиеническими нормами, предполагает расчёт многих параметров системы. При определении сечения вентканалов учитывают тип установленного оборудования, объём помещений, конструкцию здания, климатические условия местности.

Расчёт сложен для неспециалиста, желающие углубиться в тему могут изучить СП 60.13330.2012, 54.13330.2011, 62.13330.2012, 131.13330.2012, 7.13130.2011 и СанПиН 2.1.2.2645-10. Мы же приведём лишь основные рекомендации, которых, на наш взгляд, достаточно для устройства естественной вентиляции в большинстве частных домов:

• При наличии четырёх конфорочной плиты объём удаляемого воздуха должен составлять не менее 90 м3/ч. Для этого достаточно вывести на крышу вертикальный вытяжной канал сечением не менее 0,02 м2. Это соответствует каналу круглого сечения диаметром 16 см или квадратного размером 14х14 см (в полкирпича). Больше — можно, меньше — нельзя.

• Вход в канал должен располагаться на стене на расстоянии 15-30 см от потолка либо на самом потолке. Последний вариант можно реализовать в частном доме.

• Для того, чтобы естественная тяга была достаточно стабильной, канал должен быть относительно высоким. Оптимальная тяга обеспечивается при высоте канала не менее 5 метров. К тому же он не должен быть холодным. В канале, расположенном снаружи здания и не утеплённом, в холодное время года тяга будет слабая либо её не будет совсем. В частном доме вентканалы лучше всего размещать в центре дома, ближе к коньку.

Система вентиляции, где загрязнённый воздух удаляется с помощью вентилятора, называется принудительной.Кухонные вытяжные вентиляторы можно устанавливать различными способами:

• Смонтировать непосредственно на существующий вертикальный вентканал естественной вытяжки, идущий на крышу.

• Сделать отверстие в наружной стене, куда вытяжной вентилятор и будет выбрасывать загрязнённый воздух непосредственно из помещения.

Современное оборудование позволяет сверлить отверстия нужного сечения в наружных стенах быстро и без пыли

• Можно подвесить над плитой настенную кухонную вытяжку со встроенным вентилятором. Воздуховод от вытяжки вывести в имеющийся вентканал или в дополнительное отверстие в стене.

• Вставить вентилятор в форточку окна «советского образца», получится простая и дешёвая оконная вытяжка.

Преимущества и недостатки принудительной вентиляции ↑

Плюсы:

• Вентиляция с принудительной тягой при должном устройстве обладает большой производительностью и потенциально способна оперативно удалять значительные объёмы загрязнённого воздуха при интенсивной готовке.

• Кухонная вытяжка, установленная непосредственно над плитой, удалит большую часть загрязнений до их попадания в помещение. В результате уборка на кухне станет намного проще.

Минусы:

• Загрязнённый воздух удаляется, только пока вентилятор на вытяжке в кухне работает.

• Принудительная система стоит денег: вентилятор для кухни или вытяжка с вентилятором, их обслуживание и потраченная электроэнергия имеют свою цену.

Как правильно установить вытяжной вентилятор на канал естественной вентиляции ↑

При установке вентилятора необходимо учитывать следующие моменты:

• Если вытяжной вентилятор для кухни имеет обратный клапан, препятствующий проникновению воздуха из канала в помещение при неработающем вентиляторе, этот клапан необходимо удалить. В противном случае будет нарушена работа естественной вытяжки.

• Обычный дешёвый бытовой вентилятор осевой конструкции не рассчитан на удаление воздуха из вертикального канала. Указанная в паспорте производительность (объём удаляемого воздуха в единицу времени) будет реализована лишь в том случае, если вентилятор удаляет воздух из горизонтального канала, да и то не очень протяжённого.

При подключении к естественной вытяжке недорогому вентилятору будет сложно преодолеть сопротивление трения и воздушного столба, его производительность заметно упадёт в сравнении с  заявленной. Чем выше канал, тем больше падение.

Осевой вентилятор конструктивно прост и дёшев

• Существуют специальные бытовые вентиляторы центробежной конструкции, предназначенные для работы в вертикальных каналах. Падение производительности в зависимости от высоты канала у них не столь велико, как у осевых. Фактическая производительность при работе в вертикальном канале будет близка к заявленной.

Центробежные вытяжные вентиляторы для кухни могут быть встроенными или накладными. Недостатки центробежных вентиляторов: высокая цена (они раз в пять дороже осевых аналогов) и относительно большие габариты.

Центробежный вентилятор на вытяжку в кухне имеет более сложную конструкцию, чем в осевом исполнении. Повёрнутое относительно оси рабочее колесо с множеством лопаток способно создавать значительный воздушный напор, что даёт возможность с небольшими потерями производительности преодолевать сопротивление при удалении воздуха в высокий вертикальный канал. Максимальная производительность центробежных вентиляторов ниже, чем у осевых с двигателем аналогичной мощности. Зато в сложных условиях работы их возможности более полно реализуются

Итак, осевой вентилятор дёшев, но от него мало толку при установке на канал естественной вентиляции. Центробежный эффективен, но дорог. Подходящая альтернатива — установить вентилятор в горизонтальный канал, выведенный через наружную стену. В этом случае можно использовать дешёвый осевой вентилятор на вытяжку без ущерба для его производительности.

График зависимости производительности бытовых вентиляторов с двигателями схожей мощности в зависимости от напора (высоты вертикального канала). Слева — осевой, справа — центробежный вентилятор. Как видно из графиков, при преодолении давления в 40 Pa (ориентировочно соответствует каналу высотой 25 м) производительность осевого вентилятора упадёт на 80%, а центробежного лишь на 20%. То есть в данных конкретных условиях (второй этаж «девятиэтажки») «центробежник» в четыре раза превосходит «осевика» по эффективности

При выводе канала через стену обязательна установка обратного клапана на выходе снаружи. К сожалению, не всегда можно просверлить отверстие в стене, если речь идёт о городской квартире. Зато это не проблема в частном доме.

Особенности установки кухонной вытяжки ↑

Не будем говорить о том, как смонтировать кухонную вытяжку, это должно быть подробно описано в инструкции к ней. Напомним лишь, что необходимо строго соблюдать указанную высоту её размещения относительно столешницы. Ещё отметим, что использование вытяжки в режиме рециркуляции (без удаления воздуха) вкупе с угольным фильтром очистит воздух лишь от части аэрозольных частиц, в основном жиров. Продукты сгорания газа так и останутся в помещении. К тому же стоящий определённых денег угольный фильтр довольно быстро засоряется и требует замены.

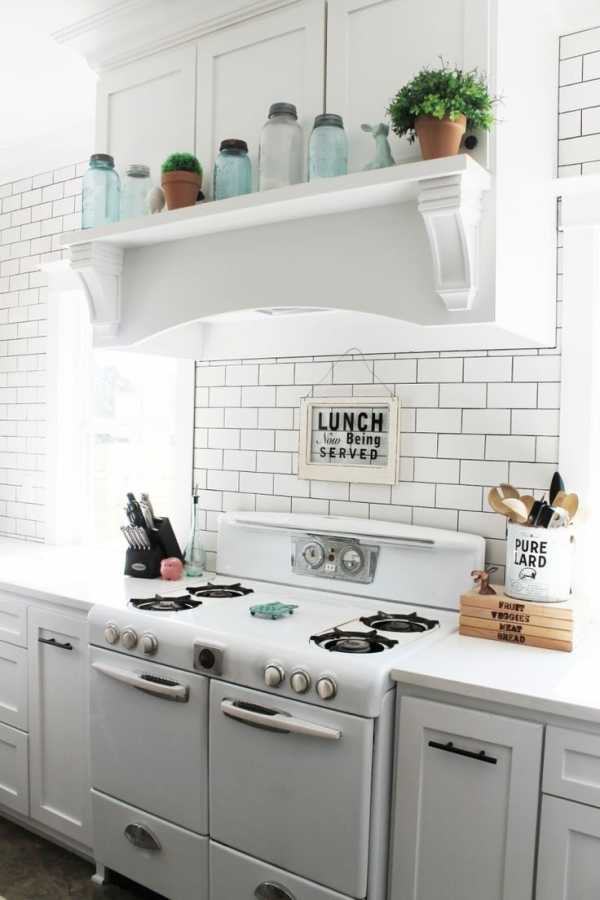

Над газовой плитой вытяжку следует располагать выше, чем над электрической

Назовём основные особенности, которые следует учитывать при выборе и подключении кухонной вытяжки:

• Вентилятор для вытяжки на кухню, как и бытовой вентилятор, устанавливаемый на канал, также может иметь осевую либо центробежную конструкцию. Дорогие вытяжки, в которых применяются центробежные вентиляторы, неплохо удаляют воздух через вертикальный канал, потери в производительности терпимы.

В дешёвых вытяжках чаще устанавливают осевые вентиляторы, при подключении к вертикальному каналу они малоэффективны. Полноценная работа вытяжки с осевым вентилятором достигается только при выводе воздуха через короткий горизонтальный канал через наружную стену.

• При подключении вытяжки к вертикальному каналу естественной вентиляции обратный клапан на ней, если таковой имеется, рекомендуется удалить. В горизонтальном канале клапан обязателен на выходе наружу. На вытяжке лучше его оставить.

• Сечение вентиляционного канала не должно быть меньше сечения выхода из вытяжки. Можно переходить с круглых труб на прямоугольные, главное — не заужать сечение.

Не имеет значения, какую форму будут иметь воздуховоды для подключения вытяжки, главное — не уменьшать сечение канала

• При подключении вытяжки в вертикальный канал она не должна препятствовать нормальной работе естественной вентиляции. Кстати, очень многие это требование не учитывают и, к сожалению, большинство вытяжек в наших домах установлено неправильно. Вопросу о том, как правильно подключить вытяжку к вентиляции на кухне, мы посвятим следующий раздел.

Как правильно подключить трубу от кухонной вытяжки к каналу естественной вентиляции ↑

От выходного отверстия кухонной вытяжки нам необходимо протянуть трубу соответствующего сечения и ввести её в отверстие в стене, ведущее в вертикальный канал естественной системы вентиляции. На практике это делают по-разному:

Иногда к вертикальному каналу подключают только трубу, подающую воздух от вытяжки, полностью закрывая отверстие из помещения. Делать так категорически нельзя, ведь работа естественной вентиляции будет нарушена.

Пример того, как ни в коем случае нельзя подключать кухонную вытяжку: помещение с газовой плитой лишено нормальной естественной вентиляции. Даже если на вытяжке не забыли удалить обратный клапан, естественный подсос воздуха над плитой будет ослаблен из-за возникшего дополнительного сопротивления движению воздуха. К тому же вредные газы, скапливающиеся у потолка, вовсе не будут удалены

Многие продавцы стройматериалов и отделочники рекомендуют подключать вытяжку к естественной системе вентиляции через накладку-переходник с двумя отверстиями. Одно из них предназначено для подключения вытяжки, второе открывается из канала в помещение. Вроде бы, вытяжку обеспечили и естественную вентиляцию сохранили. На самом деле это не так. Во-первых, при работе вытяжки почти весь удаляемый воздух возвращается обратно в помещение. Ему гораздо легче выйти обратно через расположенное рядом отверстие, чем подниматься по каналу.

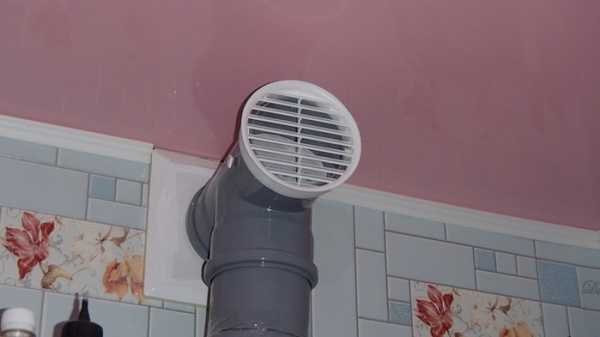

Часто используемое подключение воздуховод от вытяжки (1) к каналу естественной вентиляции (3) через переходник с двумя отверстиями. Пока вытяжка не работает, отток воздуха из помещения осуществляется по второму отверстию (2). Но когда вытяжка включается, большая часть удаляемого ей воздуха возвращается в помещение

Во-вторых, уменьшается сечение отверстия для естественной вытяжки, если специально его не расширить. Подключение через переходник с двумя отверстиями широко распространено, но мы считаем его неверным из-за очень низкой эффективности.

Широко распространённая, но неэффективная конструкция подключения вытяжки к каналу естественной системы вентиляции

Чтобы и естественная и принудительная вентиляция от вытяжки функционировали полноценно, необходимо соблюсти два требования:

• В то время, когда работает вытяжка, второе отверстие должно быть перекрыто, чтобы удаляемый воздух не забрасывался обратно в помещение.

• Суммарное сечение отверстий решётки для естественной вентиляции не должно быть меньше сечения вертикального канала.

Добиться этого можно, увеличив площадь решётки естественной вентиляции и установив за ней обратный клапан таким образом, чтобы он закрывался после включения вытяжки. Клапан необходимо установить таким образом, чтобы подпирающий поток воздуха от вытяжки его закрывал, а при выключении вытяжки клапан автоматически открывался.

На отверстие в стене в канал естественной вентиляции (4) установили обратный клапан (5), открытый при незначительном движении воздуха, но закрывающийся от ощутимого воздушного потока. При включении вытяжки он блокирует выход воздуха обратно в помещение и тому приходится подниматься по вертикальному каналу на крышу

Расскажем далее, как подобрать и установить клапан.

Как подобрать и установить воздушный обратный клапан при подключении вытяжки к каналу ↑

Для наших целей из множества типов вентиляционных клапанов подойдёт лишь один — без привода, без пружинки, с заслонкой, не разделённой на сегменты и смещённой относительно центра симметрии осью её поворота.

Из трёх изображённых воздушных клапанов только тот, что слева, подходит для наших целей

После того, как мы выбрали и приобрели клапан, придётся повозиться с его установкой в нужном положении. В штатном режиме воздушный клапан должен работать так: движения воздуха нет — заслонка закрыта, воздушный поток её открывает. Нам же нужно получить противоположный результат: пока вытяжка не работает, клапан должен быть полностью открыт. При включении вытяжки подпор воздуха изнутри канала должен его закрыть. Относительно слабое естественное движение воздуха из помещения в канал не должно влиять на работу клапана.

Принцип работы обратного клапана при подключении вытяжки к каналу естественной вентиляции. На иллюстрации изображён подпружиненный клапан с двухсекционной заслонкой. Теоретически такой тип клапана можно применить для наших целей, но практически подобрать его таким образом, чтобы усилие закрытия и давление воздуха совпали, непросто

В штатном положении подобный клапан в горизонтальном канале располагают таким образом, чтобы ось крепления заслонки размещалась горизонтально, а больший по площади (и более тяжёлый) сегмент шторки «смотрел» вниз. В этом случае клапан, если воздушного напора  нет, будет закрыт. Нам же нужно добиться обратного, клапан должен быть открыт. Этого можно добиться двумя способами:

• Установить клапан строго горизонтально таким образом, чтобы ось крепления была повёрнута под углом 5-60º к вертикали, при этом больший по площади сектор заслонки должен находиться вверху. Угол наклона, при котором заслонка будет полностью открыта при неработающей вытяжке, придётся подобрать опытным путём. Усилие для притягивания заслонки и закрытия клапана должно быть достаточным, маломощная вытяжка может его не обеспечить.

Вариант установки воздушного клапана с наклоном оси вращения заслонки

Когда клапан установлен и отрегулирован, вентиляционное отверстие можно закрыть решёткой

• Ось клапана расположить строго вертикально, но сам клапан немного (примерно на 5º) наклонить в сторону входа в канал естественной вентиляции. Больший сегмент заслонки должен «смотреть» в сторону канала. В этом случае он будет перевешивать и заслонка откроется под своей тяжестью, как открываются сами собой криво навешенные двери. Требуемое усилие для закрытия клапана будет небольшим, можно использовать вытяжку любой мощности.

Ось вращения воздушного клапана установлена строго вертикально, но сам он немного наклонён в сторону канала. Обратите внимание, как клапан спрятали в шкафчик для встроенной вытяжки. Воздух в шкафчик будет поступать из отверстия в верхней полке

Из следующего видеоролика вы узнаете, как с помощью обратного воздушного клапана подключить к существующему вертикальному каналу кухонную вытяжку, обеспечив её максимальную производительность и не нарушив естественную вентиляцию:

Стоит упомянуть и о централизованных вентиляционных системах. В офисных зданиях и гостиничных комплексах зачастую устраивают единую систему вентиляции, обслуживающую все помещения здания. В жилье, как правило, вентиляцию объединяют в пределах квартиры или частного дома.

Централизованная принудительная вентиляция может быть вытяжной, приточно-вытяжной и приточно-вытяжной с рекуперацией тепла. Мы убеждены, что для отечественного холодного климата подходит только последний вариант.

Приточно-вытяжная система с рекуперацией тепла обходится недёшево, но она даёт реальную отдачу в виде экономии расходов на отопление и благоприятного микроклимата. Варианты без рекуперации при меньших затратах в нашем холодном климате малоэффективны.

В приточно-вытяжной системе воздух удаляется из «грязных» помещений и подаётся в «чистые» комнаты по системе вентиляционных каналов. Отработанный и свежий воздух «встречаются» в рекуператоре, где тепловая энергия от удаляемого нагретого воздуха передаётся к холодному, поступившему с улицы. При этом воздушные потоки не перемешиваются.

Принцип работы вентиляционного блока с пластинчатым рекуператором. Тёплый удаляемый и холодный свежий воздух проходят во встречных направлениях через теплообменник, состоящий из множества пластин, изготовленных из материала с хорошей теплопередачей. Тёплый воздух, непосредственно не контактируя с холодным, отдаёт ему тепловую энергию

Правильно запроектированная и смонтированная вентсистема с рекуперацией тепла обеспечивает передачу до 90% тепловой энергии от тёплого воздуха к холодному, что позволяет существенно сократить затраты на отопление и подавать в помещения воздух комфортной температуры.

Приточно-вытяжные рекуперативные вентиляционные системы наилучшим образом подходят для современных энергосберегающих домов. В скандинавских странах такой тип вентиляции уже не один год является обязательным для строящихся зданий, заменив естественную вытяжку.

Устройство централизованной приточно-вытяжной системы вентиляции с рекуперацией тепла. Удаляемый воздух собирается в «грязных» помещениях, подогретый в теплообменнике свежий подаётся в «чистые».

Централизованные вентсистемы проблематично сочетать с газовыми кухонными плитами. Для газовой плиты всё равно придётся делать естественную вентиляцию из помещения либо устанавливать сложную аварийную автоматику. Адекватно сочетать две разные вентсистемы (с вытяжкой — три) в одном помещении сложновато. Электроплита не создаёт таких проблем.

Заслуживают упоминания и локальные вентиляционные устройства с рекуперацией тепла (комнатный проветриватель). Принцип действия у них схож с центральными системами: выходящий воздух нагревает входящий. Проветриватель осуществляет вентиляцию в одном отдельно взятом помещении.

Некоторые модели формой и габаритами напоминают внутренние блоки сплит-кондиционеров. На иллюстрации — комнатный проветриватель MitsubishiElectricLossnay. Циркуляционный вентилятор расположен в правой части корпуса, бумажный рекуператор — в левой. Для его установки в наружной стене необходимо просверлить два отверстия диаметром по 8 см

Оборудовать дом или квартиру локальной принудительной вентиляцией с рекуперацией тепла в разы дешевле, чем установить централизованную систему. А уровень получаемого комфорта ненамного ниже.

Локальная вентиляция с рекуперацией очень хороша для жилых комнат. Не помешает проветриватель и в кухне, но всё же от естественной вентиляции и мощной вытяжки, выведенной горизонтально в стену, будет больше толку. При выборе локальных вентиляционных устройств следует отдавать предпочтение тем моделям, в которых объём подаваемого воздуха превышает объём удаляемого.

Популярный и относительно недорогой «дышащий» комнатный проветриватель, где удаление и приток воздуха происходит поочерёдно по одному каналу. Керамический рекуператор накапливает тепло, пока по нему проходит тёплый воздух и затем отдаёт холодному

Порядок смены вентиляционных циклов «дышащего» проветривателя. Такое устройство хорошо подходит для жилых комнат, но не для кухни

Тем, кто строит солидный загородный дом или обустраивает элитную квартиру, возводит энергосберегающее здание по технологии «пассивного дома», стоит обратить внимание на дорогую, но комфортабельную и экономичную систему принудительной приточно-вытяжной вентиляции с рекуперацией тепла. На кухне следует установить мощную вытяжку с выводом в стену, плиту лучше (и полезнее для здоровья) использовать электрическую. Если в доме имеется газовый котёл, помещение, где он установлен, должно быть оборудовано естественной вытяжкой и автономным притоком воздуха.

Тем же, кто строит собственный дом поскромнее и ограничен в бюджете, мы советуем обязательно предусмотреть вертикальные каналы естественной вентиляции в кухне, санузлах, топочной, бане, хоз комнате и прихожей, если там сушится одежда.

Вентиляция в частном доме на кухне должна быть дополнена вытяжкой над плитой с отдельным воздуховодом.  Лучше всего вывести канал для удаления воздуха от вытяжки не на крышу, а через наружную стену на улицу. Снаружи следует поставить обратный клапан, препятствующий проникновению холодного воздуха внутрь. Вентилятор на канал естественной вентиляции стоит поставить в туалете и ванной, в кухне при наличии вытяжки в этом нет особой необходимости.

Воздуховод от вытяжки лучше всего вывести на улицу через наружную стену

Для квартиры мы рекомендуем аналогичный вариант: естественная вентиляция (имеется по умолчанию), хорошая вытяжка над плитой, вентилятор в санузле. Желательно вывести вытяжку через стену, если не получается — по описанной выше схеме с обратным клапаном. Дополнительный кухонный вентилятор, на наш взгляд, не нужен.

Напоследок мы ещё раз напомним, что правильно подобранные и установленные вытяжка и вентилятор для кухни добавят комфорта, но не заменят естественную систему вентиляции. А неверное подключение вытяжки может не только не улучшить, но и значительно ухудшить работу вентиляции. Рекомендуем вопросам вентиляции помещений уделять особое внимание, доверять её проектирование и монтаж, подключение вытяжки только грамотным мастерам.

kitchenguide.su
