Ворота и калитка своими руками – Ворота и калитки своими руками: их виды

Содержание

откатные и распашные, чертежи, видео и фото


Передняя ограда делается недоступной, своеобразной, представляющей собой фасад участка. Ворота с калиткой своими руками, сделанные по оригинальному эскизу, украсят забор, подчеркнут хороший вкус хозяина и его умение создавать красивые практичные вещи. Назначение ворот – не только открываться, пропускать машины и людей. Они вместе с калиткой являются архитектурным элементом двора и одновременно прочной преградой.

В городе

Вернуться к оглавлению

Содержание материала

Особенности конструкций

Калитка бывает отдельно стоящей и встроенной. Выбор делается исходя из наличия свободного пространства сбоку, а также типа запорной системы. В зависимости от способа открывания – перемещения створок – различают конструкции:

  • классические распашные;
  • откатные;
  • сдвижные;
  • гаражные.

Каждый тип имеет свои особенности, положительные качества, требует наличия места, горизонтальных и вертикальных опор для крепления.

Массивная конструкция

Начиная строительство, выбирается наиболее удобный для эксплуатации вариант, занимающий минимум пространства и более просто изготавливающийся своими руками. Однако не во все конструкции можно встроить калитку.

Различные типы створок отличаются схемой крепления и траекторией движения. Чертежи рамы модели с калиткой или без нее совпадают.

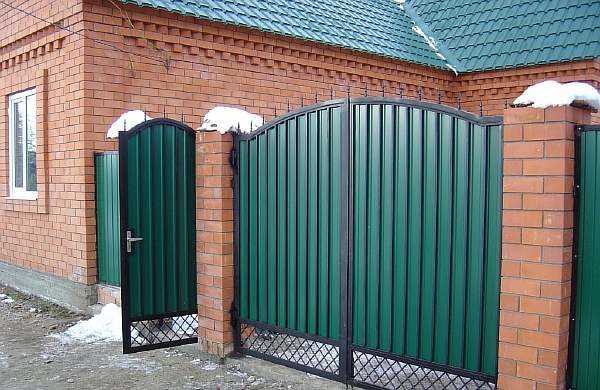

На фото изображена конструкция из профлиста.

Из профлиста

Распашные

Распашные системы получили свое название за способ открывания – распахивание. Сторонами рам, которые соединяются при закрытии, они прочерчивают дуги, поворачиваясь на 90 градусов, открывая проезд. Это классическая конструкция, самая простая в самостоятельном изготовлении. Отлично смотрится фото, демонстрирующее украшения ограды, особенно декоративные кованые ворота.

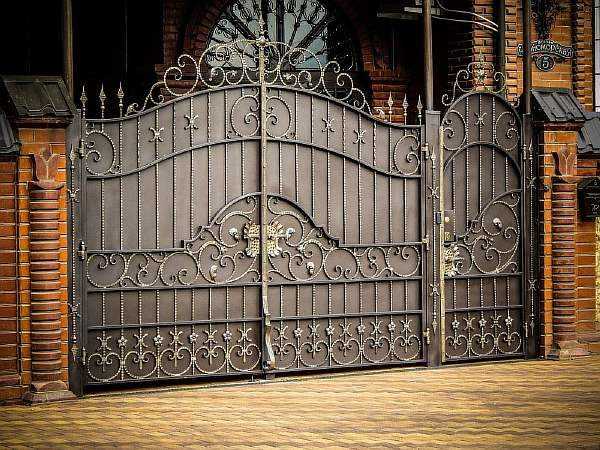

Кованые створки

Две одинаковые рамы, зашитые любым материалом, крепятся к стойкам с помощью навесов, удерживаются на них и проворачиваются. В месте соединения двух половинок устанавливаются ограничители движения, фиксаторы, запоры, удерживающие створки закрытыми.

Фото демонстрирует недостаток распашных систем – необходимость иметь свободное пространство для движения створок. Их невозможно открыть, если автомобиль остановится близко к линии въезда.

На участке

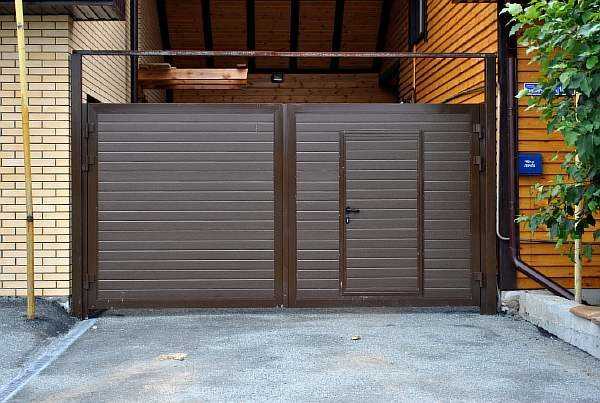

Распашные ворота с калиткой, встроенной в одну из половинок, делают в случаях ограниченного по ширине пространства для въезда во двор. Калитка своими рамами утяжеляет конструкцию, увеличивая нагрузку на навесы.

Откатные

Удобна компактная конструкция, когда полотно может откатываться вдоль забора. Она занимает минимум пространства и чаще других оснащается двигателями для автоматического открывания дистанционно. Сделать откатные ворота с калиткой своими руками сможет любой желающий, умеющий работать болгаркой, сваривать прокат.

На фото изображена изгородь на даче.

Откатной вариант

Особенности конструкции:

  • створка делается одна;
  • движение осуществляется параллельно забору;
  • на ограду ставятся направляющие движения – консоли;
  • в качестве опоры устанавливаются ролики;
  • вдоль забора должно быть достаточно свободного пространства для движения полотна и обслуживания механизма.

Калитка в откатных системах обычно делается распашной и обшивается таким же материалом. Она мало выделяется на фоне полотна, обшитого так же (это демонстрирует фото). Наиболее часто самостоятельно делают металлические откатные кованые ворота.

Монтаж каркаса из металлической профильной трубы

По размещению направляющих и роликов выделяют конструкции:

  • консольные;
  • подвесные;
  • с опорными роликами.

Подвесные ролики движутся по консоли, закрепленной на заборе по центру или в верхней части полотна. Для прочности внизу может устанавливаться дополнительный опорный ролик.

Подвесные системы устанавливаются в гаражах или арочных въездах. Направляющая ставится сверху, в нее заводятся ролики, полотно находится в подвешенном состоянии.

Самостоятельно проще всего сварить ворота откатные с опорными роликами, скользящими по земле, точнее, по специальному профилю, уложенному на грунт. Направляющая удерживает конструкцию от опрокидывания. Вся тяжесть системы давит на опорные ролики.

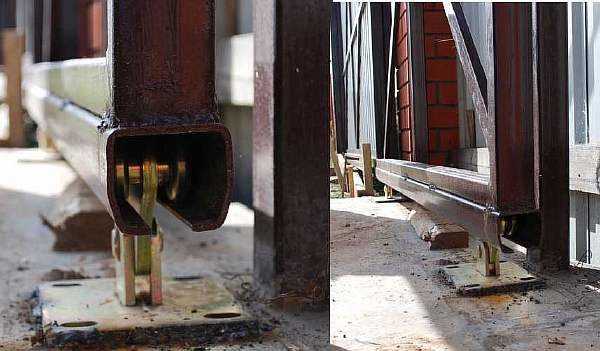

Ролики

В сравнении с распашными изготовить откатные ворота своими руками проще. Стоимость изготовления выше из-за необходимости монтажа дорогой фурнитуры: направляющих, опорных роликов, упоров и других узлов.

Схема для установки

Сдвижные

Сдвижные модели часто называют откатными, поскольку у них один принцип открывания – откатывание вдоль забора. Эта конструкция простая, при наличии фурнитуры сложности в изготовлении своими руками не представляет.

Опорные ролики устанавливаются на выступающий нижний профиль рамы. Для вертикальной фиксации от опрокидывания на стойке монтируется направляющее устройство.

Сдвижные системы могут быть двухстворчатыми, когда половинки открываются синхронно или независимо друг от друга. Калитка – распашная. Она вставляется в полотно на навесах и крепится к собственной раме, встроенной в конструкцию основного каркаса.

Если отсутствует свободный проход сбоку и нет пространства перед въездом, то устанавливаются сдвижные многосекционные ворота. Они представляют собой симбиоз откатных и распашных систем. При открывании край створки скользит по линии забора.

Сдвижная конструкция

Полотно состоит из нескольких секций: парное число, которые складываются гармошкой, требует свободного пространства значительно меньше распашной конструкции. Секции не имеют общей жесткой рамы. Они соединены между собой навесами. Обычно каждое соединение опирается на ролик. Дверь для человека в такие конструкции не встраивают, достаточно открывать первую пару секций.

Самостоятельно изготовить складные запорные системы можно, но только легкие, обшитые профнастилом или деревом. Надо сделать раму каждой секции, соединить в разных направлениях навесами, чтобы складывались, как ширма, и поставить опорные ролики.

Гаражные

Своими руками гаражные системы со встроенной калиткой делаются чаще всего на классических распашных моделях. На каркас одной створки приваривается рама двери, на нее навесами фиксируется дверь с замком. Изготавливаются в основном металлические ворота.

Гараж

Гаражные ворота делаются нескольких видов:

  • распашные;
  • откатные;
  • секционные;
  • рулонные;
  • подъемно-поворотные.

С разной степенью сложности калитку можно встроить в любую конструкцию, кроме рулонных.

С целью экономии площади и возможности ставить автомобиль близко к въезду устанавливаются гаражные системы – запорные секционные или рулонные. Они состоят из горизонтальных полос, которые поднимаются вверх, складываются или располагаются на направляющих горизонтально под потолком, наматываются на ролик – роллеты или рулонные. Они требуют высоких потолков и прочного перекрытия над проемом. Схемы сложные в самостоятельном исполнении.

Распашной вариант створок

Сделать ворота секционные гаражные с калиткой самостоятельно сложно. В нескольких полосках металла вырезаются отверстия. В них вставляется аналогичная дверь с самостоятельными рамами, соединенными между собой с помощью поворотных петель.

На вертикальном профиле двери в местах соединения делаются замки в соседних торцах проката. Они должны упираться фигурными вырезами и прочно удерживать их в закрытом состоянии при попытке взлома. Во время открывания секции с фрагментами двери поворачиваются как единое целое.

Чертеж для установки задвижек и засовов

Рулонные системы состоят из большого количества узких полос. Встроить в них дверь нереально. Делать самостоятельно ручным инструментом сложно.

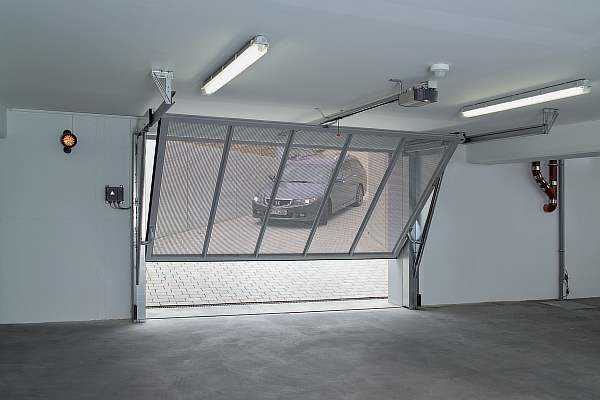

Подъемно-поворотная конструкция

Подъемно-поворотный механизм поднимает полотнище, вращая его вокруг горизонтальной оси. Дверь в таких случаях делается обязательно. Исключением может быть только вариант с входом через дом во встроенном гараже.

Недостаток конструкции – в необходимости иметь высокий проем, поскольку, проворачиваясь, массивная плита открывает проход только на половину своей высоты – до оси. Дверь легко встраивается в поворотные ворота, имеющие простую конструкцию каркаса.

На даче

Вернуться к оглавлению

Материал для их изготовления

Изделия, защищающие вход, делаются достаточно прочными, чтобы было невозможно сделать проход подручными средствами. Второй критерий выбора материала – декоративность, природность. Жители частного дома много времени проводят во дворе. Прозрачный забор нарушает их уединение.

Для ограждения дачи подойдут деревянные изделия с калиткой.

Уместно будет сделать каркас из бруса. Его недостаток – в недолговечности и необходимости постоянно покрывать дерево защитными составами.

Чертеж для монтажа своими руками

Металлические трубы 20х20, 40х40 и 60х30 мм – универсальные. Они подходят под любое полотно:

Металлический профиль выдерживает большие нагрузки, легко сваривается, долговечен. Прямоугольные трубы большего сечения идут на раму, перемычки каркаса створок ворот. Профиль меньшего сечения используют для изготовления проема, рамы калитки.

Мастером кованные ворота отличаются высокими прочностью и декоративностью. Они – надежная преграда и украшение двора. Калитка гармонично вписывается в кованый рисунок, легко устанавливается на прочных прутьях. Для основания используется квадратный прут сечением 12х12 мм или труба 60х40, 60х60 мм.

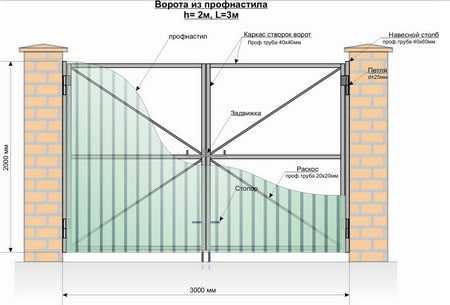

Схема каркаса с размерами

Полотно крепится к каркасу с помощью саморезов. Железные ворота полностью изготавливаются с помощью сварки.

Вернуться к оглавлению

Делаем выбор

На выбор материала и типа запорных систем влияет несколько факторов:

  • материал забора;
  • стиль оформления дома и двора;
  • степень прочности;
  • желаемая декоративность;
  • наличие свободного пространства;
  • возможность сделать самостоятельно;
  • стоимость.

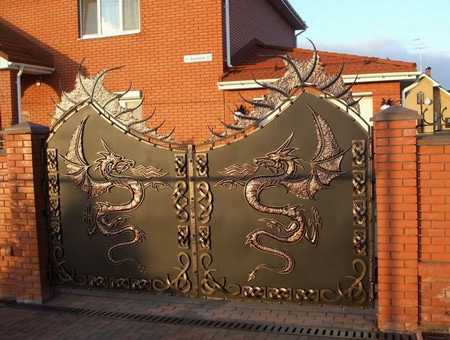

Кованые элементы

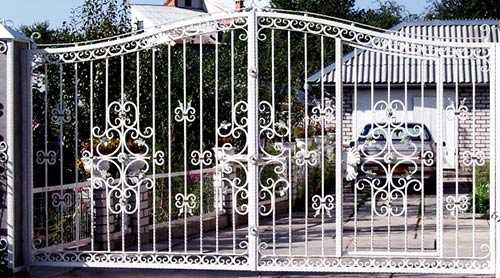

Кованые ворота – самые прочные, долговечные и красивые. Они обходятся без постоянного ухода. Фото показывают, какими разнообразными и неповторимыми могут быть узоры из кованых прутьев.

Имеют кованые ворота и недостатки: это прозрачность, большой вес, высокая стоимость. Изготовить их своими руками сможет умелец, имеющий навыки работы с металлом и терпение. Сначала выполняется чертеж калитки, а затем она изготавливается совместно с остальным полотном.

Конструкция, выполненная из профнастила своими руками, удовлетворит основные требования ограды участка:

  • простая в исполнении;
  • долговечная;
  • непрозрачная;
  • красивая;
  • простая в уходе;
  • недорогая.

На участке

Ворота из профлиста легкие, прочные. Возможно изготовление любого типа открывания. Полотно крепится к основанию саморезами, прихватывается сваркой.

Для дачи подойдет легкая деревянная конструкция – самая дешевая. Она гармонично сочетается со стилем летнего домика, окружающей природой, закрывает двор от любопытных сплошной обшивкой. Сделать ее легко всем желающим, достаточно иметь дрель, шуруповерт и время. Из фурнитуры понадобятся только навесы, задвижка и замок.

Конструкция выбирается исходя из наличия свободного пространства. Для самостоятельного изготовления больше всего подходят распашные ворота с калиткой из профнастила.

В деревне

Вернуться к оглавлению

Подготовительные работы

Перед строительством ограды и оформления въезда во двор необходимо провести обязательные работы:

  1. Определиться с типом и материалом.
  2. Выбрать по фото близкое к желаемому оформление.
  3. Измерить расстояние между стойками.
  4. Сделать чертеж.
  5. Начертить схему расположения всех элементов в натуральную величину.
  6. Рассчитать необходимое количество материала каждого вида.

До начала расчета надо определить размер проема. Он должен быть на 1 м больше ширины машины (ее выступающих наружу элементов). Обычно это зеркала заднего вида.

Монтажная схема

Вернуться к оглавлению

Монтаж

Монтаж включает в себя установку, а также бетонирование стоек, на которых крепятся створки и консоли. По чертежу рассчитывается профиль каркаса, размечаются места крепления.

Распашные ворота из профнастила

Бюджетный и доступный для изготовления любителями вариант оформления въезда – распашные ворота из профлиста. Запорная конструкция получаются относительно легкой, но все равно для прочности устанавливается по 3 навеса на каждую стойку.

На видео подробно рассказывается, как сделать конструкцию с элементами ковки.

Стойки

На стойки выбирают материал, который выдержит вес створок. Их делают из профиля сечением 120х120 мм, закапывают в грунт на глубину 800–1000 мм. Чем тяжелее створки, тем глубже надо забивать опоры. Распашные конструкции требуют большей прочности, поскольку вся нагрузка идет на навесы, укрепленные на столбах.

Монтажный чертеж

Стойки из металла лучше устанавливать в ямы, засыпать их гравием и заливать бетоном. Тогда они гарантированно не наклонятся под тяжестью рамы и профнастила. Перед заливкой следует проверить точное расстояние между ними, зафиксировать строго вертикальное положение и закрепить распорками. В установленной опоре после заливки нужно разметить места крепления петель.

Каркас

Каркас проще всего собирать по эскизу в натуральный размер. Для этого:

  1. Режется в размер профиль рамы. Укладывается на ровную площадку. Края прихватываются.
  2. Проверяется диагональ.
  3. Вырезаются и прихватываются распорки.
  4. Варится весь каркас.
  5. Подмечаются места навесов совместно со стойками. Привариваются ответные элементы.

Сваренная рама должна быть прямоугольной. Проверка диагонали обеспечит правильную форму.

Схема изготовления каркаса

Обшивка

Забор и подвижные элементы ограды обшивают листами длиной 2 м с глубиной прожимки 8–10 мм. Предпочтительно горизонтальное расположение углублений. Крепится металлопрофиль саморезами к горизонтальным балкам каркаса. Если приваривать сваркой, то в местах нагрева выгорят декоративное и защитное покрытия. Лист потеряет вид и начнет быстро разрушаться в местах крепления. Шляпки винтов после установки створок подкрашиваются в цвет профиля.

Обшивку металлопрофилем удобнее делать на земле до установки каркаса на стойки. Нижний край выравнивается из расчета зазора в 50–300 мм. Калитка сначала обшивается, а затем навешивается.

Из ДПК

Откатные деревянные ворота с калиткой

Самостоятельно проще всего изготовить откатную модель с роликами внизу. Конструкция не требует монтажа консоли, рама имеет простую форму. Установить ворота откатные из дерева можно на стойки из балок и стальных труб со стороной квадрата 80 мм. Основная нагрузка направлена на направляющую под роликами.

Стойки

Стойки закапываются на глубину, равную 40–45 % высоты забора. Для этого достаточно выкопать яму глубиной 50 см. Под ролики для их перемещения при открывании делается фундамент. Выкапывается канава шириной 40–50 см. Она должна быть на 50 см длиннее секции. Ямы под стойки и канава засыпаются гравием, заливаются бетоном.

Откатная конструкция из дерева

На стойке со стороны направляющей устанавливается направляющее устройство. В него заводится верхняя горизонтальная балка рамы.

Изготовление и установка створок

Для сдвижных моделей делается рама из трубы размером 60х40 мм. Нижняя балка длиннее на размер, обеспечивающий движение створки в сторону: это примерно половина длины полотнища. На ней устанавливаются ролики и зубчатая рейка для автоматического открывания.

В месте расположения калитки ставятся дополнительные стойки и перекладины между ними на высоту проема с приваренным по периметру прокатом 20х20 мм.

На даче

Труба малого сечения выполняет роль упора створки при закрывании. Устанавливаются косынки, распорки, фиксирующие раму. Монтируется верхняя направляющая планка. Рама обшивается досками с помощью саморезов.

Для калитки делается рама из труб 30х40 и 20х20 мм. Ее наружный размер должен входить в рамку из профиля 60х40 мм, меньшие трубы упираются друг в друга. Глубина их посадки просчитывается таким образом, чтобы рама калитки в закрытом состоянии была в одной плоскости с каркасом.

На одной стойке и раме двери помечаются места под навесы и задвижку. Фурнитура приваривается. После этого калитка обшивается деревом и навешивается.

Схема устройства фундамента

Вернуться к оглавлению

Установка запоров на ворота

В зависимости от конструкции подбираются запоры. Для распашных конструкций сразу при монтаже устанавливаются штыри-фиксаторы створок в закрытом положении. Для закрывания используют засов или задвижку с петлями для навесного замка.

На откатные модели ставятся концевые защелки или вертикальные задвижки.

Каркас

Установка запоров производится после полного монтажа всех полотнищ. Крепление выполняется при положении створок в закрытом состоянии.

zaborsebe.ru

Ворота и калитки своими руками: установка самостоятельно

В настоящее время заборы, калитки и ворота могут быть абсолютно разные. Например, деревянные заборы дополняются калитками и воротами, выполненные из того же материала. Если хозяин дома предпочитает протравные красители, ему лучшего всего приобрести калитку из дерева твердой породы.Чаще всего для этого используется ель или сосна. Под окраску больше всего подойдет калитка из дерева, пропитанного антисептиком.

Не стоит забывать о том, что дерево требует постоянного ухода. Без него забор недолго будет радовать глаз эстетичным видом.

Огромную популярность сегодня получили заборы, которые включают в себя ворота и калитки, изготовленные из металла, которые еще называют коваными. Чтобы защитить их от образования ржавчины, они тщательно грунтуются и прокрашиваются.

Забор, ворота и калитки из профилированного листа своими руками

Если забор был возведен из профилированного листа, то и для изготовления ворот и калитки стоит использовать этот же материал. При этом профнастил должен быть такого же цвета и размера, из которых был построен забор. Хотя с цветом можно немного пофантазировать, но при этом нельзя нарушать общий стиль конструкции.

Готовые ворота можно приобрести в любом строительном магазине, но также их можно изготовить своими руками. В этом случае выбор стоит сделать в пользу более экономичного варианта. Как правило, заборы и ворота, возведенные своим руками, относятся к экономичной категории, к тому же, по мнению специалистов, сделать это не сложно. Главное, грамотно подойти к выбору материала для сооружения каркаса для ворот и калитки, и к расходным изделиям, к которым относятся ручки, петли и саморезы.

Особенности изготовления створок для ворот из профнастила

Ворота состоят из двух створок, которые можно установить так, чтобы их можно было открывать наружу ил внутрь. Для изготовления их каркаса применяют металлические профили, а для периметра — уголок с размерами 50 на 50 мм. Такой размер обеспечивает наилучшую жесткость и надежность всей конструкции. Для внутренних элементов каркаса можно взять профили, имеющие меньший размер.

Процесс сборки створок

Если к поперечинам вертикально прибить листы профнастила, получится сплошной забор закрытого типа. Листы можно устанавливать встык или внахлест.

В список инструментов, необходимых для проведения работ, входят те же приборы, которые используются тогда, когда возводятся заборы из профилированного листа:

  • сварочный аппарат;
  • садовый бур;
  • дрель;
  • шуруповерт;
  • крепежные элементы.

Для того чтобы определить размер створок, необходимо определиться какой вид транспорта будет заезжать на участок. Для легкового автомобиля четырех метров будет вполне достаточно, а для грузового воротный проем следует увеличить до шести метров.

Важно! Прежде чем приступать к изготовлению ворот, необходимо составить подробный чертеж, в котором будут показаны точные размеры деталей.

И только после этого, можно произвести нарезку профилей, которые будут соединены между собой сваркой, опираясь на чертеж.

Весь этот процесс необходимо производить на ровной поверхности. На ней также можно выставить элементы каркаса, создав при этом прямоугольную конструкцию. Это, пожалуй, считается важнейшим критерием правильной сборки створок. Для создания прямого угла необходимо подготовить специальное приспособление, состоящее из двух деревянных брусков, соединенных перпендикулярно друг к другу.
Данное устройство крепится к плоскости, на которой планируется осуществлять сварку элементов створки. Если каркас будет собран и сварен с учетом всех требований, длина диагоналей будет абсолютно одинаковой.

Калитка из профнастила изготавливается по этой же технологии. Отличие лишь в том, что для сооружения каркаса в этом случае используются профили меньшего размера.
Когда каркас створки ворот и калитки будет готов, к нему привариваются петли, задача которых заключается в обеспечении качества эксплуатации конструкции.

Как происходит установка ворот и калитки самостоятельно

Каждый, кто решил дополнить забор из профнастила воротами или калиткой своими руками, необходимо помнить, что только последовательное выполнение работ позволит достичь качественного результата. Для этого необходимо пройти несколько не сложных этапов:

  1. В первую очередь определяется место, где будут вмонтированы вертикальные стойки. Опорные столбы должны быть установлены в одном ряду со стойками, на которых закреплен забор из профнастила. Для этого выкапываются три ямы, диаметр которых равен 20 см, а глубина составляет 1 м. Чтобы упростить себе задачу, можно использовать садовый брус.
  2. Ямы засыпаются щебнем или гравием для создания опорной подушки. Толщина слоя при этом должна быть не менее 15 см.
  3. Далее, осуществляется замес бетонного раствора, для чего берется одна порция цемента марки М 400, четыре части щебня и две песка. Все компоненты тщательно перемешиваются с добавлением воды. Так как объем работы сравнительно небольшой и выполнить его своими руками не составит особого труда, использование бетономешалки необязательно.
  4. В ямы выставляются опорные стойки строго вертикально, после чего заливаются бетонным раствором.
  5. После того как стойки будут залиты, нужно прождать некоторое время для полного затвердевания бетона.
  6. В качестве следующего этапа выполняется подгонка створок к стойкам. Створка ворот из профнастила монтируется на специальные подставки, в качестве которой можно использовать обычный кирпич или деревянные бруски. Выставление створок осуществляется строго в плоскости, а на стойке в это время выделяется место монтажа нижней части петли, которая, в свою очередь, приваривается к столбу. На каждую створку должно быть по две петли.
  7. После того как петли будут приварены. Можно приступать к навешиванию створки. То же самое проделывается с каждой створкой и калиткой. Чтобы придать жесткость конструкции, две самые крайние створки к стойкам, на которых крепится забор из профнастила.
  8. В качестве предпоследнего этапа установки ворот своими руками производится монтаж профнастила. Размер листа должен соответствовать створке по высоте. Укладывают листы внахлест друг на друга на одну волну. Крепление профнастила может осуществляться двумя способами. Первый производится с помощью саморезов, а второй посредством болтового соединения. При использовании первого метода саморезы должны быть предназначены для металла. Подбирать их необходимо по длине, для определения которой берется высота волны профнастила и толщина металлического профиля на створках. Прежде чем приступить к креплению в профилях и профилированном листе предварительно проделываются отверстия.
  9. В самом конце установки ворот своими руками производится покраска всех элементов. При этом краска, должна совпадать с тем цветом, которым окрашен был забор и его элементы.

Важно! Ворота обладают большой площадью, поэтому ветровые нагрузки способны пагубно повлиять на их конструкцию.

Поэтому ворота, предназначенные только для въезда небольшого транспорта, подразумевают соединение опорных стоек между собой с помощью горизонтальной планки по верхним краям. Это позволит повысить жесткость конструкции, повысив тем самым ее безопасность.

На этом ворота и калитка, возведенные своими руками, готовы. Как оказалось, ничего сложного в этом нет. Но существуют некоторые особенности, на которые необходимо обратить свое внимание:

  • Забор и ворота должны быть размещены в одной плоскости.
  • Цвет, которым покрашены заборы, должен совпадать с цветом ворот.
  • Прежде чем приступать к установке, требуется определиться, как будут открываться створки.
  • Ворота и калитки необходимо снабдить удобными ручками и замками.

Поделитесь полезной статьей:

Похожие статьи:

zavorota.ru

Калитка своими руками +схемы, чертежи, фото

Как и забор, калитка выполняет важную функцию. Но кроме защиты от злоумышленников, калитка может служить прекрасным дополнением дачного участка. Существует немало строительных материалов, из которых можно сделать калитку своими руками. В этой статье рассказывается о нескольких простых технологиях.

Из дерева

Для обустройства калитки из дерева, вам потребуются следующие строительные материалы:

  • десять досок из лиственницы 2000×140×20;
  • две сосновые доски 2000×150×50;
  • две петли, защёлка и дверная ручка;
  • шесть металлических зубчатых пластин;
  • четыре латунные пластины и один уголок;
  • около сорока штук латунных саморезов;
  • банка грунтовки по дереву;
  • банка защитного средства;
  • одна банка лака.

Для успешного проведения работ вам необходимо обзавестись следующим инструментом:

  • стамеской с молотком;
  • ножовкой по дереву;
  • шуруповёртом;
  • рубанком;
  • дрелью;
  • электрическим лобзиком;
  • шкуркой, карандашом, куском верёвки и уровнем.

Сборка

Для крепления калитки удобнее всего использовать два бетонных столба. Работы начинаются с изготовления из сосновых досок двух боковин, на которых будет закрепляться ваша калитка. После выверки досок по вертикали (при помощи уровня) можно с помощью саморезов закрепить обе боковины на опорных столбах.

Затем приступаем к сборке рамы, которая набирается из четырёх хорошо прокрашенных досок из лиственницы. Углы конструкции укрепляются при этом защищенными от коррозии планками, устанавливаемыми на саморезы.

С целью придания всей полученной конструкции большей жесткости можно использовать особой формы металлозубчатые пластины, которые следует при установке слегка утопить в дерево. Теперь можно установить на подготовленную ранее опорную рамку петли будущей калитки.

После проверки вхождения готовой рамы в проём калитки, можно приступать к изготовлению специального подкоса, придающего дополнительную жесткость всей собираемой конструкции. Подкос этот закрепляется на основании при помощи тех же металлозубчатых пластин.

Прикрепляем готовую раму к петлям и устанавливаем на неё первую доску обшивки. Каждую из устанавливаемых досок необходимо закрепить как минимум на два самореза, причём угловые доски – на три. При этом под каждый саморез следует просверлить отверстие и отзенковать его так, чтобы можно было утопить головку.

Затем устанавливается ручка и задвижка, а по верху досок при помощи верёвки (используемой в качестве циркуля) и карандаша чертится овал верхнего среза досок. Обрезку досок по этому овалу осуществляем с помощью электролобзика.

Калитка с воротами

Не всегда получается установить калитку отдельно от ворот. В таком случае можно установить калитку в воротах. Рассматривая этот тип конструкции, узнаем, как это сделать, используя профнастил:

  • Первым делом устанавливаете опорные столбы, на которые будут крепиться створки ворот. Учитывая большую нагрузку на столбы, их крепеж должен быть качественным. По этой причине опорные столбы следует подвязать к основной конструкции забора.
  • Теперь можно собирать каркас. Общую ширину проема разделите на две равные части. Для сооружения каркаса можно использовать профильную трубу. Это отличный материал, так как имеет небольшой вес.
  • Чтобы крепление профлистов было симметричным, размещайте все горизонтальные направляющие на одном уровне в каркасе.
  • В выбранной вами секции ворот оставьте проем для установки калитки. Для этого со стороны каркаса створок, закрепленных к столбу, привариваете вертикальную направляющую из профильной трубы. Именно эта направляющая будет удерживать в будущем калитку.
  • Калитку изготавливаете согласно заданным размерам. При этом учтите, они должны совпадать до миллиметров. Поэтому несколько раз проверьте все измерения, которые касаются проема для калитки.
  • Теперь, когда каркас калитки готов, необходимо установить петли на каркасе ворот и на самой калитке. Здесь важно не допустить перекос. Поэтому лучше каркас ворот и калитки уложить на горизонтальную поверхность. Калитку расположить на свое место и приставить петли. На предполагаемых местах установки петель делаете отметки.
  • Что касается петель на опорных столбах и на каркасе конструкции ворот, то здесь дело обстоит иначе. Делаете на столбах соответствующую разметку, которая укажет расположение ворот. После, от каждой отметки отступаете по 250 мм и крепите одну половину петель. Теперь переходите к разметке на каркасе ворот и отмечаете место расположения второй половины петли. При этом учитывайте расстояние, высчитанное на опорах.

Чтобы упростить эту задачу, можно заранее приготовить специальную монтажную планку, которая приваривается к петле.

Когда ворота с калиткой установлены на петлях, остается обшить каркас профнастилом.

Из металлопрофиля

Калитка, выполненная из металлопрофиля, прослужит вам не один год. Однако в отличие от деревянной конструкции потребуется больше усилий. Более того, не всегда получится выполнить эту работу самостоятельно, особенно если вы не умеете работать со сварочным аппаратом. В целом же процесс работы выглядит так:

  • Первое что необходимо сделать – установить столбы опоры. Если опоры у вас будут металлические, то это упрощает задачу. Совсем другое дело обстоит с кирпичными или бетонными опорами. В них необходимо будет сделать закладные для навесов и замка. Поэтому в таком случае о закладных следует побеспокоиться еще на стадии строительства забора.
  • Итак, к опорам привариваете на маленькие прихватки боковые части будущей калитки. Обратите внимание, прихватки должны быть слабыми, чтобы в конце работы их можно было легко срезать болгаркой. Также необходимо выдержать зазор в 3–5 мм между столбами и калиткой.
  • Далее соединяете боковые части вертикальными планками вверху, внизу, посередине. Для большей жесткости можно дополнительно приварить диагонали. Очень важно выдержать четкую горизонталь.
  • Дальше дело доходит до крепления петель. Правильно расположите петли и приварите их. Часть петли со штырьком, должна быть направлена вверх, соответственно вторая часть – вниз.

Когда каркас выполнен, остается прикрепить металлопрофиль к готовой конструкции. Но перед этим срежьте прихватки, нанесите грунтовку и покрасьте каркас. Когда металлопрофиль закреплен, можно установить замок.

Из поликарбоната

Поликарбонат сегодня используется не только в качестве навесов. Его успешно устанавливают на заборы и даже на ворота с калитками. Но, как и во всех других случаях, имеются некоторые нюансы. Например, поликарбонат достаточно хрупкий материал. Отталкиваясь от этого лучше приобрести монолитный поликарбонат, а не сотовый. Плюс к этому, лучше его комбинировать с другим материалом, например, металлопрофилем.

Как собирать каркас для калитки, мы уже говорили выше. Особых различий здесь практически нет. Единственное что отличается это использование материала. Так, на нижнюю часть калитки лучше расположить металлопрофиль, а на верхнюю часть поликарбоната.

Если вы не желаете осуществлять такую комбинацию, то зашить каркас калитки можно полностью монолитным поликарбонатом.

Как видно из этой статьи, существует немало вариантов того, как и из чего сделать калитку. Вы можете производить свои эксперименты, комбинировать разные материалы. Главное, чтобы в результате получилась красивая калитка, которая будет прекрасным дополнением к забору и вашему дому.

Видео

Фото

На фото можно найти немало идей по изготовлению калитки:

Чертежи и схемы

Благодаря приведенным чертежам, вы сможете сконструировать свою калитку:



www.stroitelstvosovety.ru

как их сделать своими руками

В наши дни для оборудования входа в гараж или на приусадебный участок популярны распашные створчатые конструкции. Они очень практичны, не требует особого ухода. Их можно заказать у специализированной строительной фирмы и получить в готовом виде или спроектировать и поставить своими руками, предварительно выбрав материал для изготовления. Это несложная система, состоит из двух створок и дополненная встроенной или примыкающей калиткой.

Распашные ворота со встроенной калиткой из профлиста и металлопрофиля

Готовые ворота стоят значительно дороже, чем эта же конструкция собственного изготовления. К тому же сооружение её своими руками – это реализация идей обустройства собственного владения, без которых не может творить ни один домашний мастер. Перед ним сразу же встают вопросы: нужна ли калитка; если нужна, то какой она должна быть.Вернуться к оглавлению

Виды калиток

Практичность встроенной калиточной дверцы в одну из плоскостей ворот бесспорна. Нет необходимости при каждом пешеходном входе/выходе громыхать замком или засовом, тратить время на то, чтобы распахнуть или закрыть металлические тяжёлые створы.

Пример встроенной калитки из профнастила

К тому же явная экономия пространства, особенно если его приходится выкраивать при обустройстве гаража или дачи. А обязательный порожек перед ней предотвращает скопление снега, препятствующего её открытию.

Примыкающая калитка также имеет немало достоинств. Обычно её устанавливают без порога, создающего неудобства при выходе на улицу с детской коляской или велосипедом. Отсутствует препятствие для малышей, которые, преодолевая его, легко могут получить травмы. Однако после снежной ночи её открыть можно после соответствующей расчистки территории.

Вид калиток определяет не каркас, а тот материал, которым он заполнен. В связи с этим они бывают:

  • деревянные;
  • из профнастила;
  • металлические;
  • из кованого металла.

На калиточные дверцы, независимо от того встроенные или примыкающие, всегда тратится тот же материал, из которого сделаны ворота.

Чертеж с размерами ворот и встроенной калитки

Иначе вся конструкция будет выглядеть непривлекательно, даже нелепо. Поэтому приобретая деревянные доски или листы профнастила, надо учитывать размеры будущей примыкающей калитки. Вернуться к оглавлению

Деревянная калитка

Издавна забор или вход на усадьбу обустраивали штакетником – неширокими деревянными планками, прибитыми гвоздями к поперечной перекладине. Какой-либо дополнительный каркас для укрепления входной конструкции не требовался. Соорудить её очень просто, а домашнему умельцу не понадобятся профессиональные навыки плотника. Правда, от частого использования такие ворота в скором времени перекашивались, требовали ремонта или замены.

Чтобы укрепить деревянные входные сооружения, придумали каркас из металла для крепления обшивочного материала. Такие ворота служат дольше, но древесина даже при самом тщательном уходе подвергается воздействию насекомых, атмосферных осадков, температурных перепадов.

Конструкция деревянных ворот и встроенной калитки

Она изнашивается значительно быстрее, чем металлические детали. Чтобы сделать своими руками деревянную калитку рядом с воротами, не потребуется много времени, если она проектировалась в заборе ещё до его возведения. Стоить хозяину будет совсем недорого, даже если использовать доски высокого качества. Здесь не обойтись без
  • дверных навесов;
  • ручки, защёлки;
  • саморезов;
  • антисептического раствора для обработки древесины;
  • грунтовки по дереву, лака;
  • бетонного раствора.

Общий порядок установки своими руками предельно прост. Доски, которые заранее обработаны антисептиком, на ровной горизонтальной поверхности выкладывают в виде будущей дверцы.

Схема с размерами для изготовления встроенной калитки из дерева

К верхнему и нижнему краю прибивают две поперечные перекладины и одну диагональную. Затем устанавливают заранее приготовленные опорные столбы с боковинами.

Расстояние между опорами равняется ширине калитки плюс 2–3 см. Глубина их погружения определяется уровнем промерзания грунта. Они должны стоять на непромерзающей земле. Затем навешивают створку, покрывают её грунтовкой по дереву, лаком. Дверную ручку и защёлку можно прикреплять в последнюю очередь. При аккуратном использовании такая конструкция прослужит 10 лет.
Если же ворота сделаны из полотна плотно примыкающих досок, а их укрепляет металлический каркас, то калиточная дверца должна быть выполнена в таком же стиле.

Вернуться к оглавлению

Калитка из металлического штакетника и профлиста

Позже появился металлический штакетник, который укрепил распашные оградительные сооружения, придал им совершенно новый вид. Этот материал по сравнению с деревом удлиняет срок эксплуатации калиточной дверцы в три раза. Однако текущий уход обязателен, а в первую очередь покраска и ремонт.

Металлический штакетник, обработанный полимерным составом, может иметь самые разнообразные оттенки. У него большие дизайнерские возможности создания цветовой гармонии в ансамбле с кровельной черепицей и кирпичными стенами дачи или частного городского дома.

Распашные ворота, оборудованные стальным штакетником, очень прочные. Стоимость их гораздо ниже, чем кирпичных или каменных. Металлический каркас покрывают штакетником с некоторым просветом, поэтому в отличие от глухих перекрытий он создает меньшую парусность при напоре сильного ветра.

Пример встроенной калитки из профлиста

Это очень важно для дачи, которая не может быть защищена рядом стоящими высокими зданиями. А последовательность монтажа такая же, как при установке калиток из дерева. Используются обычные крепёжные материалы и инструменты.

Профнастил также обладает множеством достоинств. Это современный стройматериал из гофрированного стального листа, произведённый способом холодного проката. Он подвергается оцинковке, а для защиты от неблагоприятных атмосферных воздействий его покрывают специальным полимерным слоем. Для установки ворот и калиток следует использовать профлист с двусторонним покрытием. Несмотря на металлический каркас, они будут одинаково привлекательными как со двора, так и с улицы.

Профлист лёгок, поэтому монтаж сооружений в заборе из распашных дверей можно выполнить своими руками, не привлекая сложной строительной техники.

Чертеж с размерами каркаса металлической калитки

При монтаже не обойтись без следующих электроинструментов:
  • сварочного аппарата;
  • болгарки;
  • шуруповёрта.

Установка опорных столбов производится по тем же правилам, как при сооружении калитки из дерева или стального штакетника. Если же распашные створы уже установлены, то можно в одну из них вмонтировать врезную калитку. Притом всё это можно сделать своими руками.

Вернуться к оглавлению

Калитка из кованого металла

Воротами и калитками из металла украшают не только заборы для дачи, шикарных усадеб, коттеджей, но и окружающий ландшафт. А металлические элементы ковки создают атмосферу, напоминающую времена расцвета ренессанса. Сделать их своими руками далеко не каждому по плечу. Тут необходимо соблюдать довольно сложную технологию холодной или горячей ковки с использованием специального оборудования. Столбы для будущей калитки должны быть достаточно прочными, поэтому их делают обычно из кирпича.

Оригинальный дизайн ворот и калитки из кованого металла

Самый надёжный вариант – это установить столбики из профильной трубы или другого материала, к которым будут крепиться завесы, и обложить их кирпичной кладкой. Предварительно металл обрабатывают, удаляя зачистным кругом болгарки пятна коррозии. Затем промывают бензином, чтобы удалить следы технических масел.

Глубиной в 1 м в земле выкапывают ямки, вставляют туда металлические столбики и укрепляют утрамбованным щебнем. При этом, используя отвес, постоянно проверяют их строго перпендикулярное положение. Сверху заливают бетонный раствор. Готовые опоры обкладывают кирпичом.

Достаточно эффективны и другие варианты. Например, каждая опора может стоять на отдельной бетонной основе или на ленточном заборном фундаменте, который уложен по периметру участка и продолжается под входными сооружениями. Такая монолитность обеспечивает высокую прочность всей оградительной системы, в том числе ворот и калиточного входа.

Вариант конструкции и схема ворот со встроенной калитки

В таком случае для укладки ленты фундамента своими руками потребуется время, соответствующий строительный материал и неукоснительное выполнение технологии укладки. Тогда по окончании всех этих работ не придётся после зимы переделывать покосившиеся, просевшие распашные створы и калитку. Самая простая калитка из металла – это рамный каркас с приваренной к нему сплошной подложкой без каких-либо дополнительных украшений. Всего лишь её покрывают битумным лаком.

Однако такие металлические конструкции встречаются не так часто и, как правило, для обустройства дачи, а не приусадебного участка городского дома.

Тренд последних лет – это распашные фасадные сооружения с ажурными гнутыми элементами и великолепными деталями горячей ковки. Калитками из кованого металла сегодня никого не удивишь. Их устанавливают, прежде всего, не для обустройства дачи, а для фешенебельного коттеджа или загородной усадьбы.

Вариант оформления встроенной кованой калитки

Они побудили возобновление древнего ремесла и возникновение новых современных технологий, имитирующих элементы ковки. Такие дверцы с декоративной обрешёткой долговечны, обладают очень высоким качеством. Они дорого стоят, но это достаточно надёжное вложение денег, которое пригодится не одному поколению владельцев.

Монтаж таких калиток успешно осуществляют своими руками посредством сварки или с использованием креплений на болтах. Первоначально сваривают рамный каркас, который должен быть на 2–3 см уже входного проёма. Затем, уложив его на ровную горизонтальную поверхность, укрепляют посередине перемычкой, роль которой может выполнять декоративная деталь.

В соответствии с заранее продуманным рисунком калитки в пределах рамы раскладывают литые украшения.
Пока они не закреплены, их можно перекладывать в поиске самого привлекательного варианта. Найдя его, элементы декора закрепляют, а сварочные швы обрабатывают зачистным кругом болгарки. Замок, защёлку или засов можно прикрепить к дверце, когда она уже будет подвешена к несущей опоре конструкции. После зачистки её покрывают грунтовкой и краской.

Есть ещё двустворчатые распашные калитки, которые содержат лучшие качества различных материалов. Например, стальной уголок используют, чтобы укрепить каркас, а раму дополняют коваными декоративными элементами. Если хозяин желает, чтобы прохожие не видели, что делается во дворе дачи или усадьбы, то внутреннее пространство заполняют профнастилом или деревом. Дизайнерских вариантов очень много для выражения вкусов и привязанностей владельца.

Вернуться к оглавлению

Монтаж встроенной калитки

Если распашные створы уже установлены без встроенной калиточной дверцы, то её можно вмонтировать своими руками. Правда, вставить её в кованое сооружение не получится без нарушения его целостности и красоты. Проще всего её можно врезать в обшивку из дерева или профнастила. При этом не понадобиться установка дополнительных несущих опор. А общий внешний вид конструкции не пострадает.

Для такой операции понадобятся дополнительные руки, чтобы снять одну из половинок ворот и уложить на ровную поверхность. Иначе после окончания монтажа вся конструкция может оказаться перекошенной. Далее предстоит полная переделка створки. Её начинают с демонтажа обшивки.

После чего приступают к монтажу коробки, внутрь которой должен свободно входить заранее приготовленный и обшитый каркас калиточной дверцы. Ширина её примерно 80 см, а высота определена размером большой створки, в которую она вставляется.

Саморезами или другими крепёжными средствами к верхней и нижней перемычке ворот крепятся стойки. В зависимости от того, с какой стороны к ним будут приварены навесные петли, встроенная дверца будет открываться внутрь или наружу.

Встроенная калитка из профлиста открывающаяся во внутрь

Предпочтительно все узлы крепить лёгкими сварочными прихватками. Болгаркой их легко удалить, если придётся что-то подгонять и переделывать. Последний этап – это возвращение демонтированной площади распашной конструкции её прежнего вида.

svoizabor.ru

строительство и монтаж, чертежи (фото и видео)

Красивые ухоженные ворота частного или загородного дома являются своеобразной визитной карточкой его хозяев, поскольку сперва мы смотрим именно на калитку дома, а только потом на ухоженность участка и обстановку самого дома.

Схема забора из профнастила с калиткой.

Поэтому, если вы решили сделать ворота своими руками, отнеситесь к выполнению этой задачи со всей ответственностью и аккуратностью.

Потому что именно калитка дома первая говорит о вкусе и достатке его хозяев.

Различные классификации калиток и ворот

Вернуться к оглавлению

Классификация по материалу

В первую очередь вам необходимо определиться с материалом вашей будущей калитки, который бы максимально вписывался в общую композицию загородного участка. Он не просто должен выделяться из других ограждений, но и гармонично сочетаться со всеми постройками, которые находятся непосредственно на территории дома.

Самыми универсальными материалами для ворот и калитки считаются дерево и металл, поскольку их возможно прекрасно сочетать с любым садовым стилем. Также эти материалы имеют преимущества в цене, прочности и сроке эксплуатации и будут эффектно смотреться в паре с кирпичным или каменным ограждением.

Схема деревянной калитки.

Дерево стоит намного дешевле металла, но деревянные ворота и калитки выглядят не менее эстетично. Но если вы закажете калитку из дерева, оформленную всевозможными узорами, ее цена будет на порядок выше, нежели у других, поскольку такие ворота будут еще издалека впечатлять, но главное, они будут уникальными. Также богатый вид имеют кованые ворота с калиткой, и их цена вполне соответствует их виду. Наилучшим сочетанием качества и цены можно считать ворота, выполненные из профнастила, которые в последние годы приобретают все большую популярность. Еще при изготовлении ворот используют пластик, сетку Рабица на раме и металлические прутья.

Вернуться к оглавлению

Классификация по способу открывания

Как правило, калитки делаются распашными, в отличие от ворот, которые могут быть как распашными, так и раздвижными, откатными, подъемными. Сегодня пользуется популярностью механизм автоматического открывания-закрывания ворот. Остановимся детальнее на распашных и откатных воротах, так как они на сегодняшний день являются самыми популярными.

У большинства дачников и владельцев загородных домов встречается вариант распашных ворот. Этот тип имеет ряд преимуществ перед остальными:

  1. Превосходная функциональность.
  2. Легкость в эксплуатации.
  3. Простое обслуживание и ремонт.
  4. Невысокая цена.
  5. Разнообразие цветов и размеров.
  6. Часто используются на промышленных объектах (так как к ним не обязательно бережное отношение).

Схема устройства поворотно-подвесных ворот.

Распашные ворота являются примером традиции в строительстве, поэтому прекрасно подойдут тому хозяину, который нуждается именно в воротах, а не гонится за модой.

Если бы у каждого типа ворот был свой девиз, то девизом откатных ворот была бы фраза: «Все гениальное просто». Так и есть: конструкция этих ворот представляет собой консольные панели, оснащенные скрытым незатейливым механизмом — роликами, благодаря которым и происходит плавное открытие-закрытие ворот. Есть абсолютно автоматизированные откатные ворота, которые для открытия не требуют приложения силы.

Вернуться к оглавлению

Классификация ограждений по размеру

В первую очередь необходимо учитывать размеры автомобиля, который будет въезжать во двор через ворота. Для въезда легкового автомобиля ворота должны быть не менее 2,6 м шириной, для въезда грузовика предусматривается конструкция с минимальной шириной в 3,4 м. Высота ворот никак не влияет на въезд автомобиля, потому зависит от самой конструкции ворот и калитки. Створки ворот должны быть выше уровня земли не менее чем на 15 см, чтобы при выпадении снега их без труда можно было открыть.

Вернуться к оглавлению

Строительство деревянной калитки

Необходимо заметить, что сделать собственноручно деревянную калитку под силу тем, кто уже имел опыт столярной или слесарной работы. Самое первое и самое главное в данном деле — выбрать правильный сорт древесины. Рекомендуется использовать дуб, лиственницу или кедр. Первым делом нужно обработать сруб антисептиком с целью предотвращения процессов гниения. Грамотно сконструированная и ухоженная деревянная калитка может прослужить своим хозяевам около 10 лет.

Схема устройства откатных ворот на рельсах.

Перед началом работ по конструированию калитки убедитесь в том, что все необходимые инструменты и материалы находятся при вас. В качестве деревянных элементов можно использовать штакетник, а не только доски.

Необходимые материалы:

  1. Доски и штакетник.
  2. Петли, дверная ручка, защелки.
  3. Саморезы по дереву и металлические уголки.

Необходимые инструменты:

  1. Уровень строительный.
  2. Веревка.
  3. Наждак.
  4. Стамеска.
  5. Рубанок.
  6. Электроприборы (электролобзик, дрель, шуруповерт).
  7. Ножовка и молоток.
  8. Простой карандаш.

Вернуться к оглавлению

Стадии конструирования деревянной калитки

Схема распашных ворот.

В начале определите расстояние, которое будет между опорами. Тщательность выполнения этой задачи обеспечит нормальное функционирование калитки. В качестве опор используются деревянные, бетонные или металлические столбы (материал не столь важен, лишь бы был надежным). Для наиболее точной фиксации расстояния между опорами положите их на землю и с помощью любых подручных средств (проволоки или штакетника) скрепите.

Теперь можно устанавливать опорные столбы в землю. Для этого требуется выкопать ямы 0,8-1 м глубиной и подсыпать на дно немного гальки или колотого кирпича (для предотвращения проваливания столбов в землю). После помещения опор в ямы с помощью строительного уровня проверьте их вертикальное положение. Затем опоры фиксируются распорками и заливаются раствором цемента с песком. Приступать к возведению калитки можно только после полного высыхания раствора. После этого приварите петли к опорам.

Для изготовления дверцы подготовьте раму-основу: скрепите четыре доски под углом 90°, используя металлические углы. Прикрепите петли к раме и проверьте, чтобы он входила в проем. Если все в порядке, зашивайте штакетником всю раму. При помощи электролобзика придает желаемый вид верхней части калитки: вырежьте волну, зигзаг или просто подровняйте. В последнюю очередь врезайте замок и дверную ручку.

По завершении вешайте калитку на петли опорных столбов и проверяйте, хорошо ли она закрывается и открывается. Для фиксирования дверцы в закрытом состоянии прикрепите кусок резины к краю.

На этом конструкция деревянной калитки готова. Осталось лишь вскрыть ее лаком или покрасить подходящей краской.

Вернуться к оглавлению

Как сделать ворота из профнастила

Чертеж ворот.

Ворота из профнастила также пользуются популярностью сегодня. Их монтаж проводится в несколько этапов:

  1. Установите опорные столбы. Приварите к ним петли.
  2. Между опорами и стойками ворот установите металлические прокладки.
  3. Между нижними и верхними стойками ворот приварите кусок трубы, длина которой равна расстоянию между верхними стойками. Поделите ворота на две половины еще одной трубой.
  4. В нижней части ворот для монтажа высечки приварите горизонтальную трубу, такие же приварите в центре обеих половин ворот.
  5. С помощью болгарки разрежьте ворота пополам.
  6. Отделите готовые половины от фрагментов труб для грунтовки и покраски.
  7. После высыхания краски крепите половины по периметру ворот на саморезы. Чтобы скрыть просвет между створками, прикрепите к одной из них металлическую полосу. Каркас готов.
  8. К уже готовому каркасу крепятся листы профнастила с помощью алюминиевых заклепок.
  9. Установите засовы к створкам.
  10. Подвесьте на петли ворота.

Как вы понимаете, работа по монтажу калитки и ворот непростая и нуждается в помощи специалистов. Поэтому, если вы сомневаетесь в своих силах, лучше потратиться и доверить дело профессионалам. Но если все вокруг считают вас обладателем золотых рук, если вы уверены в себе и своих возможностях, дерзайте, и при аккуратном правильном выполнении вы получите отличный, радующий вас результат!


masterprofnastila.ru

особенности изготовления калиток, фото и установка своими руками

В изготовлении ворот используется большое количество разных материалов: листы металла, древесина, изделия ковки и т.д. Но с развитием строительных технологий начали, появляться более современные материалы, которые упростили изготовление заградительных сооружений, и одним из таких изделий является профнастил – листовая оцинкованная сталь, покрытая полимерными составами.

Ворота, в изготовлении которых используется профнастил, обладают небольшим весом, высокими техническими и эксплуатационными характеристиками, а главное, простотой изготовления и установки, которые позволяют выполнить все работы своими руками. Но для начала хотелось бы рассмотреть самые популярные разновидности ограждений и особенности поэтапной самостоятельной сборки ворот из профлиста.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый ряд следующих преимуществ:

  • сравнительно невысокая стоимость профлиста;
  • простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
  • длительный эксплуатационный ресурс и простота в уходе;
  • многофункциональность материала;
  • привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:

  • для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
  • из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Особенности конструкции ворот распашного типа

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

  • профлисты для створок и трубы для опор;
  • уголки или трубы для создания рёбер жёсткости;
  • профилированная труба или металлический квадрат для каркаса;
  • грунтовка и лакокрасочные материалы;
  • затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

  • капроновый строительный шнур;
  • сварочный аппарат;
  • молот;
  • электродрель и шуруповёрт;
  • электроболгарка;
  • ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить ряд несложных действий.

  1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
  2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
  3. На дне ямы обустраивается подушка из щебёнки и песка.
  4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
  5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Рама для ворот из профлиста своими руками

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

  1. В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
  2. Рама складывается на ровной поверхности и прихватывается сваркой.
  3. Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
  4. После внесения корректировок каркас обваривается окончательно.
  5. В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
  6. В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
  7. После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
  8. Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
  9. Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
  10. К каркасу привариваются две поперечины.
  11. Согласно составленному чертежу на свои места привариваются навесы и засовы.
  12. Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

Несколько примеров готовых ворот

vhod.guru

Ворота и калитки для дачи своими руками

Дачный участок начинается с калитки или ворот, с которыми нам приходится «здороваться» в первую очередь. Как человека встречают по одежке, так и загородный участок – по его обрамлению, то есть ограде. Красивые калитки для дачи не только выполняют свою основную функцию, пропуская людей на частную территорию, но и рассказывают о хозяине загородного дома, его вкусах, предпочтениях, достатке.

Видео-мануал по монтажу откатных консольных ворот

Классификация калиток и ворот

По материалу

Для начала следует определить, какой материал будет гармонировать с домом, постройками, оградой, то есть с общим стилем дачного участка. Дерево и металл прекрасно себя зарекомендовали как надежные и хорошо сочетающиеся между собой материалы. Кроме того, они отлично смотрятся с оградой и строениями из камня или кирпича.

Кованые ворота и калитка

Деревянные изделия, возможно, обойдутся дешевле. Но это не говорит о том, что они хуже. Например, резная авторская калитка – настоящее произведение искусства, причем чаще всего в единственном экземпляре, что не может не сказываться на цене.  Кованые ворота стоят еще дороже, но выглядят безупречно. В паре с камнем, кирпичом или даже деревянными вставками они будут настоящим лицом загородной вотчины. Прочными и надежными считаются ворота и калитки для дачи из профнастила. Деревянные тоже могут служить долго, если им обеспечить соответствующий уход.

Ворота и калитка декорированы ковкой

Для изготовления калиток также используют сетку-рабицу на раме, металлические прутья, пластик.

По размеру

Ширина ворот зависит от вида транспорта, въезжающего на территорию участка. Если ворота предусмотрены для легковых машин, достаточно проема шириной 2,6м, въезд грузовых автомобилей требует увеличенных размеров – до 3,4м. Высота может быть разной, она во многом зависит от конструкции изделия. Створки должны находиться на расстоянии 15см от земли, чтобы после снегопада легко открывались.

Стандартная ширина калитки равна 1м, хотя возможны разумные отступления. Высота обычно соответствует высоте ограды или бывает чуть выше, часто за счет декоративных элементов.

Стандартные металлические ворота с калиткой

По способу открывания

С калитками все просто, как правило, они распашные. Ворота же бывают различными: раздвижными, распашными, откатными, подъемными. Автоматический механизм облегчает открывание и закрывание створок.

Декоративные распашные ворота

Как сделать деревянную калитку своими руками

Зачастую для изготовления используют любые породы древесины, но специалисты советуют остановиться на дубе, кедре или лиственнице. Один из важных моментов – обработка древесины антисептиком, который защитит ее от гниения и насекомых. Правильно подготовленное дерево способно прослужить более 10 лет. В качестве деревянных элементов можно использовать штакетник.

Инструменты и материалы

Все необходимое лучше приготовить заранее, так как даже небольшая деталь может остановить процесс монтажа. Итак, для строительства понадобятся следующие материалы и инструменты:

  • доски, штакетник, защелка, ручка для двери, петли;
  • саморезы, уголки;
  • наждак, веревка, уровень;
  • шуруповерт, электролобзик, дрель;
  • рубанок, стамеска;
  • молоток, ножовка;
  • карандаш.

Этапы изготовления калитки

Схема изготовления деревянной калитки

  1. Определяем расстояние между опорами
    На опорах будет держаться рама калитки. Выверенное расстояние обеспечит правильную работу изделия. Опоры – это подготовленные бетонные, деревянные или металлические столбы. Материал опор большой роли не играет, главное, чтобы он был прочным. Для точного фиксирования расстояния столбы кладут на землю и скрепляют между собой подручными средствами, штакетником (оптимально для деревянных опор) или проволокой (подходит для бетона и металла).
  2. Устанавливаем опорные столбы
    Для них выкапывают две ямы, оптимальная глубина которых – 0,8-1,0м. Чтобы опоры не проваливались и были устойчивыми, на дно ям насыпают слой гальки, битого кирпича или щебня. Монтируя столбы, следует учитывать небольшое расстояние между землей и нижней перекладиной калитки для свободного открывания. Установленные вертикально столбы фиксируют распорками и заливают строительным раствором, который готовят из цементно-песчаной смеси. До полного застывания раствора к следующему этапу переходить не стоит. Еще одна тонкость: при песчаном грунте следует забетонировать промежуток между опорами. В конце процесса следует прикрепить или приварить петли для дверцы.

    Деревянная калитка с коваными элементами

  3. Изготавливаем дверцы
    Сначала готовят раму-основу из четырех досок, скрепляя их между собой уголками. Прикрепляют петли и проверяют, хорошо ли рама вписывается в проем. Если все подходит, можно зашивать раму штакетником. Ручку и защелку ставят в последнюю очередь. Верхнюю часть штакетника обычно обрезают электролобзиком в виде волны, зигзага или просто подравнивают.
  4. Навешиваем готовую дверцу на опоры

Если все высчитали верно, калитка должна открываться и закрываться свободно, без усилий. Для фиксации ее в закрытом виде с краю крепится кусок толстой резины.

Схема простейшей деревянной калитки

Вариант самой элементарной калитки готов. После установки ее можно покрасить, покрыть лаком или украсить декором, например, резными деревянными элементами.

Краткая инструкция по установке ворот

Схема ворот

  1. К опорным столбам, установленным еще во время монтажа ограды, с обеих сторон привариваем петли.
  2. Между опорами и стойками ворот устанавливаем металлические прокладки.
  3. Между нижними и верхними стойками привариваем кусок трубы, равный по длине расстоянию между верхними стойками. Еще один кусок трубы делит ворота на две одинаковые части.
  4. В нижней части ворот привариваем горизонтальную трубу для установки высечки и подобные трубы в центре половинок. После этого болгаркой ворота разрезаем пополам.
  5. Готовые половинки кладем на настил, удаляем фрагменты труб, грунтуем, красим.
  6. Высохшие трубы крепим на саморезы по периметру ворот.
  7. Полоской металла, прикрепленной на саморезы, прикрываем щель между створками. Каркас готов.
  8. К подготовленной основе крепим листы профнастила, используя алюминиевые заклепки.
  9. Устанавливаем засовы.
  10. Навешиваем ворота.

Конечно, качественная установка ворот или калитки – дело не из легких и требует определенных умений, поэтому многим легче вызвать специалистов и профессионально обустроить парадный вход. Но дело в том, что среди дачников есть немало умельцев и любителей слесарного и столярного дела, которые согласны часами работать для души: что-то изобретать, обустраивать, ремонтировать, украшать. И если такие хозяева с золотыми руками способны сами дом построить, то установка ворот или калиток для них не будет сложным заданием.

101dizain.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
