Установка откатных ворот своими руками (25 фото): пошаговая инструкция, чертежи

Хороший забор и качественные ворота завершают оформление дачного участка. Вопрос, как их выбрать и устанавливать, становится далеко не риторическим. Существует два основных варианта – распашные и откатные. С распашными все ясно, а вот как установить откатные ворота, мы расскажем в данной статье.

Преимущества откатной конструкции

Для плотной поселковой застройки несомненным преимуществом обладают откатные ворота, сдвигаемые в сторону. Сделать откатные раздвижные ворота своими руками не очень сложно. Но для начала разберёмся, в чём их преимущества:

  • большие створки распашных ворот занимают много места – откатные, иначе консольные, гораздо более компактные;
  • отсутствуют проблемы с открытием под напором ветра;
  • отделка может выполняться абсолютно любым материалом;
  • конструкция не допускает провисания или любой другой деформации;
  • используется автоматика для сдвижного механизма, что делает конструкцию удобной в эксплуатации.

Но

они имеют и свои недостатки:

  • вдоль забора появляется мёртвая зона, где установить что-нибудь невозможно;
  • нагрузка на основание у откатных ворот выше, чем у распашных, а установка консоли требует дополнительных бетонных работ;
  • они дороже и требуют специальных знаний для монтажа.

Виды ворот

При изготовлении откатных ворот существует ряд различных технических решений:

  • первый вариант – подвесные сдвижные ворота на роликах, скользящие по направляющей балке; такую балку редко располагают выше 5 метров, что накладывает определённые ограничения на проезд высоких машин;
  • второй вариант – консольные, или раздвижные ворота на роликах, снимают ограничения по высоте проезда, так как крепятся без верхней балки; в своей конструкции имеют несущие тележки, скользящие по жёсткому основанию; при этом происходит удорожание конструкции, необходимо строить мощный фундамент, предотвращающий любые перекосы.

Различия по технологии открывания:

  • механические, что удобно для небольших дачных участков; бюджет установки относительно небольшой;
  • автоматика с электроприводом; если их оснастить электроникой, то пользоваться ими будет комфортно.

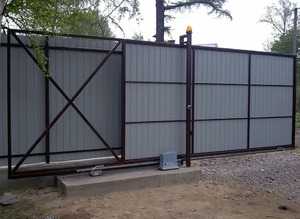

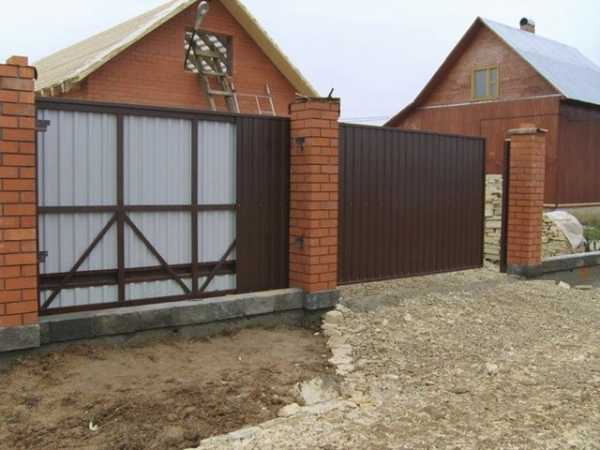

Галерея: откатные ворота (25 фото)

Составление проекта

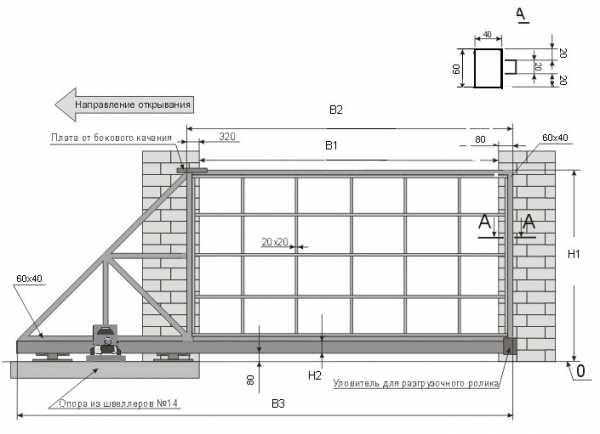

Сначала делается схема откатных ворот, и тщательно рассчитывается нагрузка на опорные точки, иначе механизм или не будет работать или быстро выйдет из строя. При планировании следует продумать установку конструкции в зависимости от длины проёма и наличия пространства вдоль забора.

Также рекомендуем прочитать:

Техническое задание

Планируя монтаж откатных ворот своими руками, выполняем предварительные замеры:

  • замеряем ширину проезжей части;
  • определяемся с типом передвижения;
  • оцениваем вес всей конструкции и нагрузку на опорные точки;
  • определяемся с противовесом;
  • делаем проект, включающий рабочие чертежи и спецификацию материалов, обязательно с привязкой к существующим стандартам на размеры и технические характеристики применяемого материала.

При расчётах приходится учитывать множество факторов:

  • подвижность грунтов;
  • ветровую и снеговую нагрузки;
  • высоту грунтовых вод;
  • среднегодовые температуры и максимальные отклонения от них.

Чтобы правильно все рассчитать, нужно иметь специальные знания и хорошее программное обеспечение. На любительском уровне это сделать трудно. Но чтобы получились действительно хорошие ворота, вполне доступную инструкцию по проектированию можно сделать самостоятельно. Правильно сделанное техническое задание – залог хорошего проекта. Хороший проект – залог качественного производства. Установка качественных ворот самостоятельно намного проще, чем может показаться. Конструкция будет работать долго, и ею будет комфортно пользоваться.

Итак, какие параметры нужно учитывать при разработке технического задания.

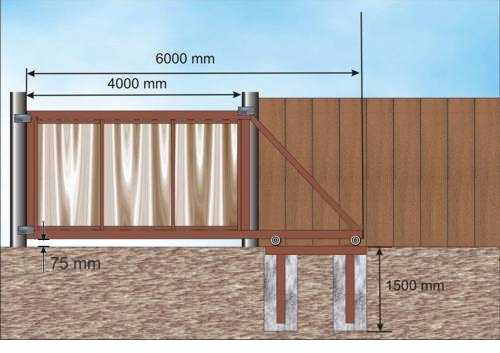

Длина полотна определяется размерами проёма и технологическими отступами, с учётом расчётных расстояний между каретками. Откатные ворота делают всегда больше чем проезд.

Для простоты рассмотрим только один вариант – консольные ворота в комплекте

. В этом случае высота рассчитывается только с учётом требований механизма, движения и дизайнерских решений.

Обязательным условием является правильно организованный противовес. Идеально, если его длина составляет 50% от ширины ворот. Это позволит обустроить конструкцию так, чтобы при движении нагрузка на каретки всегда была постоянной.

Определившись с геометрией и материалами изготовления, рассчитываем вес конструкции. Правильно определённый вес полотна позволит решить, какую направляющую балку нужно применять. Нельзя допускать, чтобы конструкция оказалась слишком тяжёлой. Чем она легче, тем лучше будет работать механизм движения.

Зная все это, можно приступать к расчёту прочности фурнитуры (ролики, улавливатели и др.), а также правильно определиться с поддерживающей шиной. Фурнитура должна иметь запас прочности не менее 30 % с учётом ветровой нагрузки.

Следующий шаг – определяемся с рейкой под роликовые каретки, количеством и размерами анкеров. Для них закладывается запас прочности 60 %.

При расчёте фундамента учитывают не только вес конструкции, но и пластичность грунта, глубину промерзания и высоту грунтовых вод. На суглинках и песчаных грунтах нужно будет делать свайное основание.

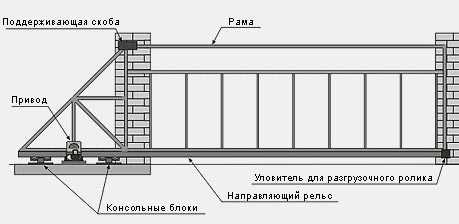

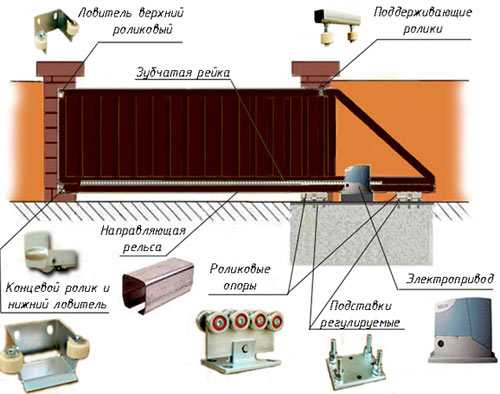

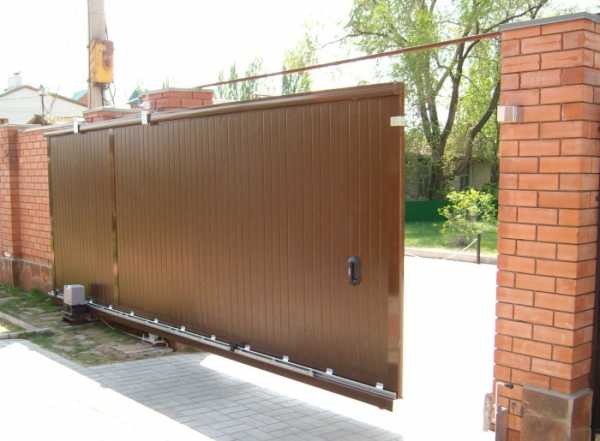

Конструкция консольных ворот

После проведения всех предварительных работ и разработки рабочих чертежей, приступаем к размещению заказа в специализированной мастерской. Отдельные конструктивные элементы могут быть качественно выполнены исключительно с использованием стационарного оборудования.

К таким частям ворот относятся:

  • направляющая балка; именно она является несущей конструкцией и ответственна за устойчивость;
  • две роликовых тележки, от качества их изготовления зависит плавность хода; ролики для откатных ворот имеют ключевое значение;
  • концевой ролик при закрытии является дополнительной опорой;
  • верхний уловитель придаёт устойчивость при повышенной ветровой нагрузке;
  • нижний уловитель в закрытом состоянии несёт основную нагрузку;
  • кронштейн не позволяет створкам отклоняться от вертикальной плоскости;
  • подставка в комплекте служит для удержания опоры механизмов движения полотна;
  • внутри несущей консоли размещаются роликовые опоры;
  • створка конструктивно должна быть жёсткой и устойчивой, иметь дополнительные рёбра жёсткости.

Монтажные работы

Установка откатных ворот начинается с подготовки площадки – убирается все лишнее, выравнивается по горизонтали, выполняются водоотводящие мероприятия, размечается схема расположения конструктивных элементов, проверяется комплект поставки.

Учтём, что полотно ворот всегда двигается с внутренней стороны участка. Соответственно, там же организуется и площадка.

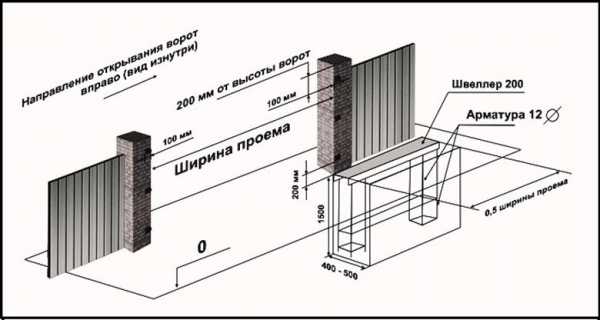

Фундамент

Фундамент, как правило, делается шириной 500 мм и по длине соответствует откату полотна ворот. При слабых и сильно увлажнённых грунтах по центру фундамента делают буро-заливную сваю. Если свайное основание не используется, то глубина залегания фундамента делается до 2 метров и обязательно ниже точки промерзания.

В качестве армирования выбирается пруток диаметром 12 мм для вертикальных составляющих и 6 мм для горизонтальной увязки. Сверху к ним приваривается закладной швеллер. Боковая сторона швеллера должна примыкать к столбу опоры забора и быть строго параллельно направлению движения полотна. Верхняя плоскость закладной детали выравнивается строго по уровню горизонта земли. При заливке фундамента жёстко закрепляется столб для ответной опоры. Иногда используется опора забора.

Далее идёт установка кабельного канала, для которого можно использовать пластиковую трубу, диаметром 25 мм.

После заливки фундаменту дают время набрать прочность, только затем продолжают работы.

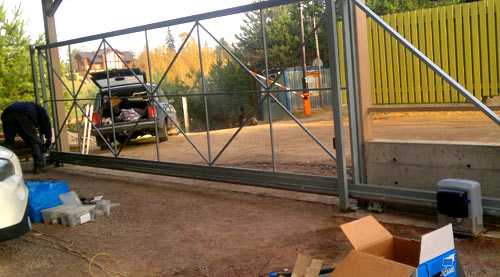

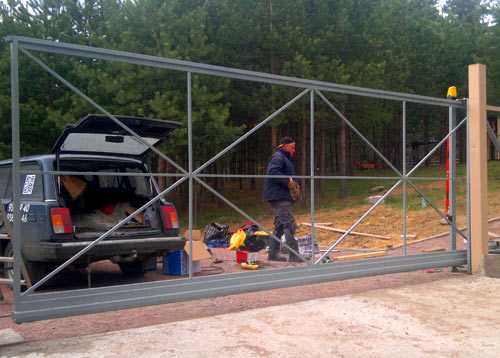

Процесс сборки

До начала сборки внимательно изучаются все заводские инструкции и проектные схемы монтажа. Перед основным монтажом с помощью шнура размечают линию движения полотна. Она должна начинаться за 30 мм от опорного столба и проходить на высоте 200 мм. Далее поступаем следующим образом:

  • определяются места расположения опорных роликов; первая точка опоры на расстоянии 150 мм от проёма до плоскости закладной детали; вторая опорная точка размечается на расстоянии длины полотна ворот вместе с консолью, уменьшенная на 100 мм;
  • роликовые опоры вставляются в несущий профиль по центру;
  • приваривается вторая тележка регулировочной площадки;
  • полотно ворот вставляется в несущий профиль и после регулировки положения закрепляется; регулировка производится в положении закрытых ворот;
  • монтируется концевой ролик – вставляется внутрь несущей опоры; далее крышка приваривается по месту;
  • с противоположной стороны, приваривается заглушка, чтобы вода и снег не попадали внутрь профиля;
  • монтируется верхний фиксатор, кронштейном в сторону опоры и захватом роликами полотна ворот; после регулировки все фиксируется;
  • каркас ворот обшивается профлистом; листы крепятся заклёпками или саморезами и располагаются внахлёст;
  • после обшивки монтируются уловители; нижний уловитель крепится при закрытых воротах, опорной плоскостью выше концевого ролика;
  • верхний устанавливается зеркально, опорной плоскостью ниже концевого ролика.

Автоматика

После всех монтажных работ, ручной обкатки и окончательной регулировки устанавливают автоматику. Для продвижения ворот используется зубчатая рейка с электроприводом.

Приводное усилие рассчитывают в зависимости от длины

:

  • до 600 кг – четырехметровый проём;
  • от 600 до 1300 кг – шестиметровый проём;
  • более 1300 кг – для быстрого открывания ворот.

Способы запуска электропривода бывают трех типов:

  • кнопкой;
  • пультом;
  • интеллектуальные пускатели, реагирующие на телефонный звонок или голос;

Антикоррозийные работы

Для предотвращения появления коррозии все металлические детали красятся. Поверхность шлифуется и покрывается антикоррозийной проникающей грунтовкой. Она наносится равномерно без капель и разводов, так, чтобы были прокрашены все детали. По грунтовке наносится краска двумя слоями, каждый последующий слой только после полного просыхания предыдущего. По финишному слою краски наносится фасадный лак, который закрепляет поверхность, и ворота долго не теряют свой вид.

Инструменты

Перед началом работы по монтажу важно правильно подобрать инструмент. В комплект должны входить:

  • инверторный сварочный аппарат;
  • болгарка, с набором дисков – пилящих и шлифовальных;
  • воздушный компрессор для покраски;
  • пассатижи;
  • дрель с набором свёрл по металлу;
  • рулетка;
  • уровень;
  • клепатель.

Типовые ошибки

Устройство своими руками откатных ворот – дело непростое. Некоторые распространённые ошибки:

  • при выборе конструкции и глубины залегания фундамента важно учесть подвижность грунтов и глубину промерзания; опорная плоскость должна быть на уровне устойчивых пластов; обязательно армируется вертикальными прутками с поперечной обвязкой;
  • если грунтовые воды поднимаются выше основания фундамента, его следует с внешней стороны покрыть гидроизолирующим составом;
  • аккуратно регулируют плоскость закладной детали, следят, чтобы при заливке фундамента она не поменяла своего положения;
  • при монтаже деталей и комплектующих нужно перед работой хорошо изучить рабочие чертежи;
  • масса и несущая балка должны быть правильно подобраны;
  • скрип при движении может означать только одно – на подшипники попал песок; все поворотные механизмы оберегают от соприкосновения с землёй;
  • плохо прокрашенные участки неизбежно приведут к коррозии металла и разрушению.

При правильном устройстве откатных ворот они будут служить долго и надёжно.

Откатные ворота своими руками

landshaftnik.com

видео и фото инструкции по монтажу

Установка откатных ворот самостоятельно возможна при наличии представления о конструкции самих ворот и особенностях их установки. Так как движение полотна происходит с внутренней стороны, необходимо позаботиться о месте, куда будет откатываться створка. Дальнейший пошаговый монтаж откатных ворот описан в этой статье.

Необходимые инструменты и оборудование

  • Инверторный сварочный аппарат. Может быть другой вид сварочного аппарата, главное, чтобы он обеспечивал оптимальное качество шва и не портил металл;
  • Пассатижи, молоток, дрель;
  • Рулетка, уровень, клепатель;
  • Болгарка с разными дисками (производит нарезку металлических заготовок).

 В этой статье речь идет о воротах с откатом в правую сторону. Расстояние для отката ворот равно ширине проема плюс размер консольной части.

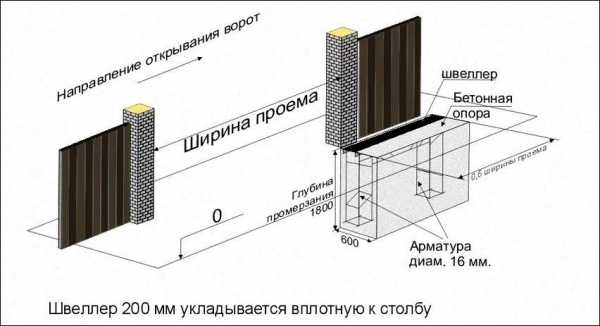

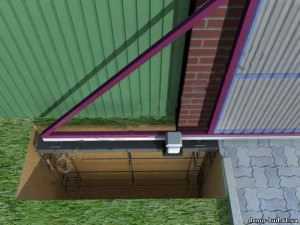

Шаг №1. Устройство бетонного фундамента

Грунт необходимо вынуть с учетом глубины промерзания земли, то есть, не менее двух метров

Первоначально выполняется разметка ямы под фундамент.Для этого в стороне от отката ворот, начиная от края проема, откладывается расстояние равное половине ширине проезда. Это длина бетонного основания. От ограды отступается полметра в сторону участка – это ширина. Периметр готов.

Столбы забора могут быть использованы в качестве опорных столбов. Если сделать это не удается, то нужно сделать ответный столб. Для этого яма копается на противоположной стороне проема, напротив ямы под фундамент. Ответный столб должен примыкать к забору изнутри и не уменьшать ширину проема.

При монтаже автоматических откатных ворот нужно заранее подумать о прокладке под проездом электрического кабеля. Для этих целей рекомендуется использовать пластиковую или металлическую трубу с минимальным диаметром в 25 мм.

Грунт необходимо вынуть с учетом глубины промерзания земли, то есть, не менее двух метров. В качестве закладного элемента может выступать отрезок швеллера, арматура и поперечные связи.

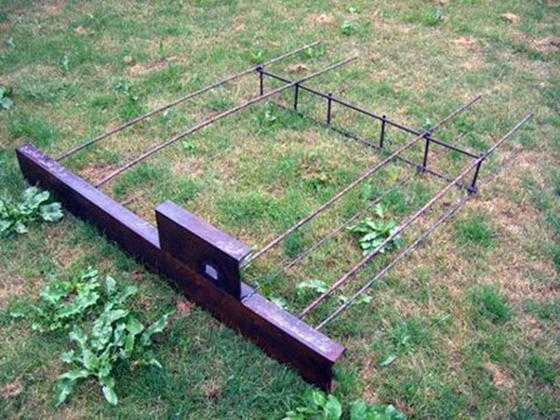

Сначала элемент помещается в яму арматурой вниз. Швеллер необходимо зафиксировать по горизонтальному уровню строго параллельно линии открывания ворот. Далее осуществляет бетонирование.

Шаг №2. Обозначение линии движения ворот, подготовка роликовых тележек

Вдоль проема натягивается обычный шнурок, который обозначает линию движения полотна
  1. Вдоль проема натягивается обычный шнурок, который обозначает линию движения полотна. Расстояние от ответного столба до шнура может быть в пределах 20-30 мм.
  2. Шнур расположить на высоте около 150-200 мм.
  3. Далее регулировочные площадки фиксируются на платформе роликовых опор.
  4. Для определения границы положения роликовых опор от края проема следует по плоскости закладного элемента отступить 150 мм и очертить линию. Это будет передний край первой роликовой опоры.
  5. Второй край определяется путем измерения общей длины ворот (с консольной частью). Далее из полученных данных вычитается 100 мм. Получившийся отрезок откладывается от края отвесного столба через проем на плоскости заданного элемента.
  6. Роликовые тележки готовы к монтажу.
  7. Теперь необходимо вставить их внутрь несущего профиля и сместить к центру ворот.
  8. Ворота поставить вертикально, а роликовыми опорами поставить на закладной элементы. Устанавливается первая и вторая опора вплотную к касательным, а ворота устанавливаются вплотную к шнурку.

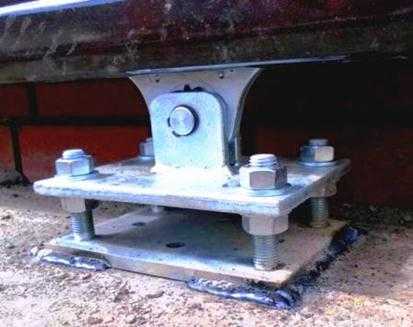

Шаг №3. Регулировка роликовых опор и положения щита

  1. Регулировочные площадки второй роликовой опоры фиксируются сваркой.
  2. Далее ворота выкатываются в проем до конца. Это делается для окончательной регулировки горизонтального положения ворот.
  3. После этого можно зафиксировать первую роликовую опору.
  4. Полотно снимается с роликовых опор.
  5. Роликовые опоры снимаются с регулировочных площадок.
  6. Регулировочные площадки обвариваются по контуру и привариваются к закладному элементу.
  7. Роликовые опоры крепятся на регулировочные площадки.
  8. Далее полотно плотно задвигается на роликовые опоры.

Ворота надо устанавливать только в закрытом положении. Горизонтальное положение откатных ворот по уровню также устанавливается только в закрытом состоянии ворот.

Шаг №4. Регулировка роликовых опор

Если ворота катаются легко, то крепления опор можно затягивать

На данном этапе следует ослабить крепление опор к регулировочным площадкам (верхние гайки), ворота отказать в диапазоне от крайнего закрытого положения до крайнего открытого. Это поможет опорам занять правильное положение внутри профиля.

Если после данной процедуры ворота катаются легко, то крепления опор можно затягивать. После этого следует проверить, чтобы в качестве качения ворот также не было изменений.

Если после данного этапа ворота стали двигаться плохо, то нужно ослабить крепеж и устранить возможные перекосы.

Шаг №5. Концевой ролик, заглушка, верхние направляющие кронштейна

  1. Концевой ролик устанавливается внутри несущего профиля и затягивается крепежными болтами.
  2. Между несущим профилем и крышкой ролика следует сделать сварку. Потому что при ручном открывании ворот данный ролик – это концевой упор, он должен быть крепким и удерживаться на месте.
  3. С тыльной стороны ворот устанавливается и приваривается заглушка несущего профиля. Она обычно идет в комплекте с воротами.

    Может показаться, что заглушка совсем не нужна. Это неверно. Дело в том, что зимой, когда будет много снега, заглушка будет способствовать тому, чтобы снег при открывании ворот не набивался в несущий профиль.

  4. Чтобы установить верхний направляющий кронштейна следует ослабить крепеж роликов в этом месте.
  5. Далее установить над полотном таким образом, чтобы ролики обхватывали верхнюю кромку полотна.
  6. Сторона кронштейна с отверстиями для крепежа направлена в сторону опорного столба.
  7. Кронштейн крепится на опорном столбе в вертикальном положении.
  8. Фиксируется специальными роликами.

Шаг №6. Обшивка полотна

После закрепления первого листа в накладку на него устанавливается второй лист. Так продолжается до последнего листа

Данный этап работ будет в том случае, если устанавливаются откатные ворота с обшивкой. Необходимо монтировать профлисты на раму.

  1. Монтаж нарезанных листов начинается с передней кромки.
  2. Лист вложить внутрь периметра рамы и закрепить обрешетку саморезами по металлу (как вариант, заклепать).
  3. После закрепления первого листа внакладку на него устанавливается второй лист. Так продолжается до последнего листа.
  4. Если он не укладывается в периметр, то следует подрезать его по размеру.

Скрыть участок от посторонних глаз поможет забор из профнастила.

Сделать распашные гаражные ворота своими руками поможет эта статья.

Данная инструкция поможет выбрать лазерный уровень, который значительно облегчит любой ремонт и стройку.

Шаг №7. Монтаж нижнего и верхнего уловителей

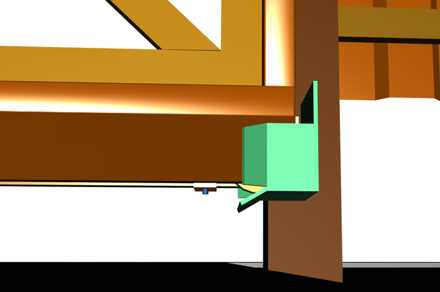

Нижний уловитель служит для снятия нагрузки с роликовых опор в то время, когда ворота стоять закрытыми. Только при полностью нагруженных воротах можно выполнять его монтаж. Для этого ворота закрываются, и уловитель подводится снизу под концевой ролик до плотного касания. Опорная плоскость не должна быть выше положения концевого ролика.

Верхний уловитель удерживается полотно ворот от раскачивания в закрытом состоянии. Монтаж производится на передней кромке полотна на уровне защитных уголков.

Монтаж автоматики для откатных ворот проводится на заключительном этапе установки.

orcmaster.com

Откатные ворота: монтаж своими руками


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Откатывающиеся ворота используются как в частных владениях, так и на промышленных объектах. Консольные откатные ворота, монтаж которых достаточно прост для обычного технически грамотного человека, имеющего строительные навыки. Устройство их отличается от других типов ворот высокой надежностью, не самой высокой ценой и большим сроком эксплуатации.

Условия установки раздвижных ворот

Первым требованием для осуществления монтажа задвигающихся ворот является возможность выделения свободного места параллельно ограждению. Створ, закрывающий проезд, двигается при помощи роликовой системы, он катается параллельно ограждению и очень близко от него. При этом занимает довольно узкую полосу земли, но по длине равную полуторной ширине проезда между воротными столбами.

Для монтажа надёжных консольных откатывающихся ворот потребуются комплектующие от популярного производителя, это является залогом их долгой и безаварийной службы. В перечень комплекта деталей и фурнитуры входят:

  • Несущий профиль;
  • Зубчатая рейка;
  • Полотно ворот;
  • Уловитель нижний и верхний;
  • Ограничивающее роликовое устройство;
  • Столбы ответный и опорный;
  • Несущие роликовые каретки;
  • Опорная платформа под всю массу воротной конструкции;
  • Профилированные трубы для рамы закрывающей панели;
  • Обшивочный материал;
  • Электрооборудование для автоматического управления воротами.

Схема и фурнитура задвижных ворот

Базовый комплект воротной конструкции составляется с учетом размера ворот, и массы затворной панели. Чем больше вес двигающейся панели, тем мощнее нужен электропривод, а соответственно более прочными должны быть и комплектующие. Рабочее состояние ворот напрямую зависит от того, насколько грамотно подбирались все детали, и насколько качественно осуществлялся монтаж.

Конструкция откатывающихся ворот представляет собой довольно несложное устройство, а набор соответствующего оборудования обеспечит передачу сигнала от карманного пульта к управляющему устройству, которое включает электропривод.

Последовательность сборки воротной конструкции

Имея все комплектующие и фурнитуру, можно начинать монтаж, откатные ворота своими руками вполне под силу сделать опытному человеку. Устройство откатных ворот происходит в следующей последовательности: начинать необходимо с установки двух прочных столбов по сторонам проезда, на которые потом и будет опираться задвигающаяся панель.

Установка основания под роликовые опоры

Бетонируют столбы в ямы на глубину ниже промерзания грунта, в любом случае не меньше 1м, опоры устанавливают под уровень и заливают раствором. Время для достижения бетоном необходимой твёрдости бетона составляет ориентировочно одну неделю. В кирпичных и бетонных столбах необходимо устанавливать металлические закладные по 3 штуки на каждом столбе или закрепляется слитно со столбом профилированная труба, к которой и производиться крепёж. Лучше всего, когда закладная закреплена заподлицо с кирпичом.

Земляные и бетонные работы

Монтаж основы ворот проводится одновременно с установкой воротных столбов.

Швеллер, готовый к установке в фундамент

Для сооружения фундамента под главное основание откатывающихся ворот берётся швеллер, ориентировочные размеры которого указаны на схеме.

Важно! Длина швеллера не должна быть короче половины ширины проёма ворот.

Если размеры ямы, закладной и швеллера будут соблюдены, после заливки конструкции бетоном фундамент для консольной панели и роликовых опор готов. Нужно помнить, установка швеллера должна строго контролироваться строительным уровнем. Верхняя плоскость швеллера должна находиться в одной плоскости с асфальтом, плиткой или грунтовой дорогой. Пока ровная площадка, являющаяся основанием, на которое после затвердения бетона будут привариваться роликовые тележки, отстаивается, приступают к сборке рамы будущего воротного полотна.

Важно! Бетон должен затвердевать по ГОСТу 28 суток, но сейчас существуют различные смеси и срок практически урезали до 7-и дней.

Сборка рамы воротной панели

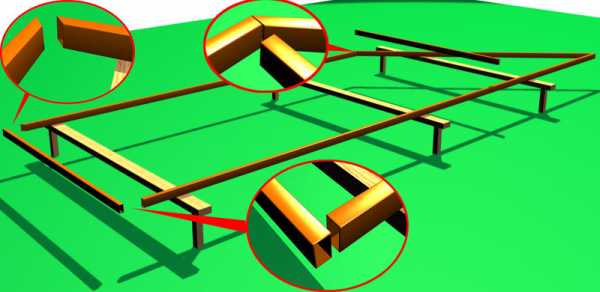

Схема сборки рамы откатной панели

Рама воротного полотна состоит из внешнего и внутреннего периметра. Это делается для того, чтобы панель не имела искривлений, была жесткой, и не деформировалась под напором сильного ветра. Это также удобно при монтаже обшивки.

К нижней части каркаса приваривается сваркой направляющая балка. Сварочный шов не должен быть сплошным. Он накладывается в двух сторон профиля в шахматном порядке. В этом случае при нагревании рама и направляющая не будут деформироваться.

Установка фурнитуры на воротной конструкции

Затем приступают к установке фурнитуры. На столбе, который будет принимать створ при закрывании проезда, устанавливают ловушки — верхнюю и нижнюю, которыми останавливается движение закрывающейся панели, и помогают створу оставаться в заданном положении и поддерживают его, не позволяя провисать даже после долгих лет эксплуатации.

На створе в направляющей балке в торец вставляют концевой ролик с заглушкой. Ролик закатывает конец створа в нижнюю ловушку и фиксируется в ней, а заглушка не даёт мусору, снегу и грязи попадать во внутренне пространство, где свободно и легко должны кататься ролики. Эта операция проводится после установки створа на ролики.

Концевой ролик-заглушка

Верхняя ловушка служат и упором, и фиксатором для панели, и оберегает её от болтанки при сильном ветре или других нежелательных воздействиях. После этого на столбе находящемся возле опорного фундамента наверху закрепляется ограничивающее и направляющее роликовое устройство, которое не препятствует движению затворной панели, поддерживает её в вертикальном положении и ограничивает качание створа при сильных порывах ветра.

Остаётся только произвести установку роликовых опор и установить на них воротное полотно.

Монтаж роликов и воротного створа

Крепление роликовой опоры

Специалисты по установке откатных ворот считают по своему опыту, что закреплять ролики на швеллере лучше всего сваркой, можно на подставке так, как показано на фото, а можно приварить сразу на площадке.

Важно! Роликовые каретки должны располагаться на одной прямой, совпадающей с линией движения откатной панели, и как можно дальше друг от друга.

Такое расположение является гарантией того, что механизм будет радовать своего владельца долгой и безаварийной работой.

После этого можно приступать к следующему шагу установки ворот. На завершающем этапе установки происходит монтаж роликовых кареток, при помощи которых закрывающее полотно будет легко двигаться.

На последнем этапе монтажа готовое полотно ворот надвигают на роликовые каретки, производят окончательную регулировку и проверку качества хода. На подошве окончательно затягивают болты. Устанавливают заглушки на концы направляющей балки, а также задвижку и ручки и откатные ворота готовы к работе на долгие годы.

Многих умелых людей интересуют откатные ворота, монтаж, видео инструкции по установке конструкции. Процесс подробно показан в предлагаемом Вам ролике.

Мастер Класс Откатные Ворота Своими Руками

rusograda.ru

инструкция с чертежами и видео

Отличным способом сэкономить пространство двора является установка откатных ворот. Они являются отличным решением организации въезда во двор, если нет возможности и недостаточно места для установки распашных ворот, если открывание распашных ворот может препятствовать движению автомобилей.

Конструкция откатных ворот из труб и металлических прутьев

Вернуться к оглавлению

Виды откатных ворот

Сделать собственными силами откатные ворота не так и сложно, главное — подобрать подходящий тип механизма для ворот и грамотно составить чертежи, предусмотрев каждую мелочь.

Механизмы могут быть трех видов:

  • навесные;
  • на роликах;
  • на рельсах.

Принципиальной разницы между устройством ворот с различными видами механизмов нет, различие состоит только в техническом обустройстве. Откатные ворота также делятся по типу привода. Возможна установка автоматических приводов или ручных.

Схема автоматики откатных ворот


Ворота с приводом ручным придется отталкивать в сторону силой рук, а с автоматическим приводом — с использованием пульта ДУ.Вернуться к оглавлению

Как сделать откатные ворота своими руками

Вернуться к оглавлению

Требующиеся материалы и оборудование

Для сооружения откатных ворот потребуются:

  • Сварочный агрегат;
  • Пила-болгарка;
  • Заклепочное устройство и заклепки;
  • Перфоратор;
  • Саморезы;
  • Рельсы и ролики.
Вернуться к оглавлению

Конструкция ворот

При устройстве ворот очень важно верно рассчитать и выбрать требующиеся высоту и длину сооружения, что гораздо проще сделать, опираясь на заранее сделанные чертежи. Высоту ворот следует назначить немного ниже или равной высоте ранее установленного ограждения, но выше никак нельзя.

Длина должна соответствовать ширине необходимого проема исходя из габаритов транспортных средств, которые буду въезжать во двор. Также при расчете ширины необходимо учесть, чтобы максимально откатившаяся створка не упиралась в какую-либо преграду.

Чертеж конструкции откатных ворот


По этой причине не следует разбивать клумбы и высаживать деревья поблизости с откатными воротами.
Конструкцию ворот откатного типа следует разделить на такие элементы:
  • Рельсы навесные и нижние;
  • Ролики;
  • Полотно створки.

Если планируется устройство ворот с автоматическим приводом, то конструкцию необходимо дополнить электрическим двигателем с ременной либо роликовой передачей. Если конструкцией откатных ворот предусматривается их расположение на рельсе, то для их сооружения понадобится планка из металла в форме буквы «П». Длину такой планки необходимо принимать равной двойной длине ворот с добавлением 30 см для запаса.

Лучше всего покупать рельсы в специализированных магазинах материалов для стройки. Также можно купить их и в маркетах, специализирующихся на торговле откатными дверями. В таких дверях применяется схожий механизм.

Процесс монтажа рельс для откатных ворот


Если требуется сооружение ворот откатного типа, совмещенных с калиткой, то всю конструкцию следует сделать нераздельной. Она способна прослужить намного больший срок и доставит меньше хлопот при сооружении и эксплуатации. Самое пристальное внимание необходимо уделить закреплению рамы калитки, оптимальным решением видится использование «невидимых створок» изнутри конструкции.

Сооружение ворот откатного типа необходимо выполнять в такой последовательности: сначала устанавливаются механические элементы, а затем — электрические. Это означает, что в первую очередь нужно уложить рельсы, осуществить монтаж роликов и консолей, электрический привод установить лишь по завершении монтажа ворот на подвижной механизм. Нужно помнить и об устройстве защиты рельсов.

Если запланировано использование рельсового подвижного механизма, то его необходимо обеспечить надежной защитой от приложения нагрузок.

Вернуться к оглавлению

Изготовление откатных ворот

Монтаж ворот откатного типа необходимо начать с укладки и сборки рельсовых путей для них либо иного выбранного способа передвижения створок. Сначала укладываются рельсы, и оборудуется навесной каркас.

Если конструкцией предусмотрено использование роликового механизма для открытия ворот, то возникает необходимость в установке дополнительных рельсов, которые будут использоваться как направляющие.

Рельсы следует закреплять прямо в фундаменте из бетона. Если его еще нет, то создается оно из особой цементной смеси. Для этого сухая смесь, состоящая из песка и цемента, насыпается в заранее подготовленное углубление и поливается водой. Теперь необходимо выждать некоторое время до полного застывания смеси. Для сооружения ворот откатного типа необходимо использовать утолщенный металлопрофиль, он продается практически во всех магазинах, занимающихся реализацией материалов для стройки.

Изготовление каркаса для откатных ворот


Если имеется большой выбор профилей, то необходимо остановиться на листах метровой толщины: их очень удобно присоединять один к другому посредством обычных заклепочных элементов.

Заклепки необходимо выбирать самые лучшие из имеющихся в продаже, ведь от их качества зависит устойчивость и надежность будущей конструкции. Самостоятельную сборку откатных ворот нужно осуществлять непосредственно перед монтажом всей конструкции. Не рекомендуется их хранить продолжительное время, тем более на открытом воздухе.

Если для изготовления ворот решено применять «низкий» металлопрофиль, то вокруг него нужно устроить дополнительную раму, способную удержать на весу конструкцию и предотвратить возможное перекашивание. Ширину рамы необходимо принимать равной ширине выбранного профиля с добавлением двух дополнительных сантиметров.
Все материалы лучше всего закупать сразу в одном месте, своеобразным комплектом.

Вариант устройства откатных ворот


При этом значительно снижается риск допустить ошибку с подбором размеров. Если ворота планируется соорудить высотой более двух метров (тогда и высота металлического профиля составит около двух метров), то посередине полотна ворот необходимо закрепить дополнительную удерживающую планку. На эту планку будет приходиться большая часть нагрузки, что позволит существенно снизить нагрузку, приходящуюся на профиль.

При сооружении ворот откатного типа настоятельно рекомендуется не красить их! Окраску необходимо производить только по завершении всех основных работ и полного монтажа всех элементов конструкции на своих местах. Даже небольшой слой краски способен воспрепятствовать идеальной установке на рельсы, из-за чего может понадобиться полная замена рельсового передвижного механизма.

Вернуться к оглавлению

Установка ворот

Если собрать и установить механизм нужно очень быстро, то рельсы можно просто втолкнуть в не полностью застывший раствор, используя при этом резиновый молот.

Приваривание роликов к раме ворот


Применение для этой цели обычного молотка или металлического молота не допускается, так можно легко деформировать рельс, что в дальнейшем приведет к проблемам со свободным перемещением откатной конструкции.

Затем откатные ворота устанавливаются на подшипники. Вместо подшипников допускается применение плавающих рельсов: существенной разницы между этими механизмами нет, за исключением необходимости смазки рельса и всех двигающихся механизмов солидолом, для снижения трения и продления срока эксплуатации конструкции. Смазку необходимо осуществить перед установкой системы, так как потом доступ к механизму и движущимся частям будет затруднен.

Вернуться к оглавлению

Установка механизма

Для надежной работы механизма откатных ворот и обеспечения беспрепятственного открывания и закрывания потребуется электрический мотор. Двигатель лучше всего купить однофазный, мощность его должна быть в пределах от 40 до 100 Вт. При этом нет необходимости приобретать самые мощные модели: они создают много шума, имеют большую массу и размеры и часто подвержены поломкам.

Привод можно использовать трех типов:

  • прямой;
  • ременной;
  • цепной.

Наиболее надежным считается прямой привод, цепной слегка уступает ему, а ременной не следует применять, так как ремень довольно быстро «слизывается» и регулярно требует замены. По соотношению цены и качества лучшим решением является использование цепного привода.

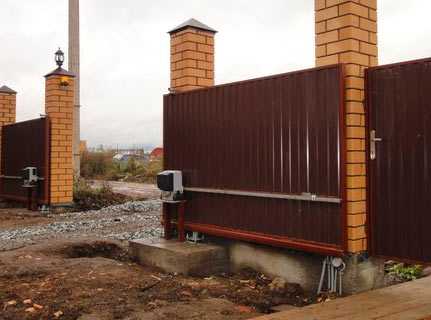

Процесс установки привода для автоматических ворот


Электромотор необходимо устанавливать под защитой от дождя и снега. Лучшим вариантом является сооружение небольшой будки с крышей, которая сможет защитить мотор от осадков и непогоды. От будки к воротам будет идти цепной привод. На конце привода следует установить звездочку, соединяющуюся с шестерней либо рельсом зубчиками, посредством которых и происходит движение ворот.

Если решено установить пневматический привод, то вместо электродвигателя необходимо установить обычный амортизатор. Рядом с амортизатором следует расположить резервуар, рассчитанный на давление в 3-4 атмосферы.

При нажатии кнопки происходит открытие сдерживающего клапана, в амортизаторе происходит плавное снижение давление, в результате чего осуществляется передвижение откатных ворот. Также можно устроить и обратный принцип действия: при нажатии кнопки происходит нагнетание давления, и система начнет накачиваться.

Названия элементов конструкции откатных ворот


Не рекомендуется установка масляных амортизаторов, потому что при повышении давления они слишком быстро изнашиваются и не способны выдержать эксплуатацию более полугода.

svoizabor.ru

Монтаж откатных ворот своими руками: этапы установки раздвижных ворот


Содержание

  1. Система откатных ворот
  2. Откатные ворота. Обязательные условия монтажа
  3. Этапы установки ворот откатного типа своими руками
  4. Этапы создания бетонного фундамента для ворот откатного типа
  5. Монтаж ворот своими руками: основные этапы

Консольные ворота – это устройство, которое приводится в движение благодаря направляющей на роликовых опорах.Подобный тип может именоваться по-разному: сдвижные, откатные либо консольные откатные.

В этой статье будут описаны основные этапы, которые помогут вам создать ворота откатного типа своими руками. Здесь вы найдете полноценную инструкцию по установке откатных ворот, их чертежи и советы по подготовке области к монтажу.

Система откатных ворот

Въездные консольные ворота

Схематические элементы раздвижных ворот включают:

  • Роликовую опору
  • Направляющую балку
  • Подставку
  • Нижний/верхний ловители
  • Верхний роликовый фиксатор (либо кронштейн)
  • Концевой ролик (съемный)

Основание откатных ворот содержит две опоры роликов. К нижнему участку полотна ворот откатного типа приварена направляющая балка. Опоры служат для удержания нагрузки ворот и предусматривают их движение. Откатное сооружение является очень надежным и гарантирует качественную работу привода даже в зимнюю пору.

Вернуться к содержанию

Откатные ворота. Обязательные условия монтажа

В процессе создания ворот сдвижного типа своими руками необходимо соблюдать некоторые условия: створка ворот обязана быть жесткой, дабы была возможность удерживать наиболее тяжелые нагрузки. Полотно ни в коем случае не должно прогибаться под своим же весом. Направляющая приваривается к жесткой створке.

Схема работы умных ворот

За множество лет создания откатных ворот было достигнуто наиболее оптимальное качество и эффективность, как с технической точки зрения, так и с экономической. Для того чтобы изготовить внешнюю раму подобного типа, применяют профильную трубу 60х40х2 мм. Обрешетка, в свою очередь, создается из трубы 20х20х1,5 мм. Готовое сооружение рамы оборудуется направляющей.

Для металлических откатных ворот могут применяться самые разнообразные типы элементов, основываясь на весе ворот, ширине проема, а также высоте полотна. Базовый компонент строения ворот – это направляющая, которая отвечает за дальнейшую долговечность и качество конструкции ворот.

У вас есть возможность лично выбрать наиболее подходящие для вас компоненты будущих откатных ворот, применив для этого специальную программу. Указав примерный вес полотна ворот сдвижного типа и ширину проема, вы сможете получить чертеж откатных ворот. Однако не забывайте, что такая программа будет рассчитывать минимальную длину консольной области.

Чтобы осуществить монтаж подобного механизма, вам понадобятся следующие инструменты:

  • Лопата
  • Аппарат для сварки
  • Рулетка, молоток и уровень
  • Лом
  • Электродрель с набором специальных сверл по металлу
  • Болгарка с малыми и большими шлифовальными (и отрезными) кругами


Вернуться к содержанию

Этапы установки ворот откатного типа своими руками

Схема монтажа откатных дверей

Монтаж сдвижных ворот своими руками можно осуществить, учитывая конкретные аспекты установки и сооружения подобных ворот. Полотно ворот откатного типа должно быть размещено вдоль забора на стороне дома. Таким образом, вам нужно заранее определить место откатки воротного полотна. В этом вам могут помочь разнообразные схемы, благодаря которым возможно учесть все моменты при установке ворот лично на ваш участок. Ворота будут двигаться внутри территории дома, вследствие чего вам нужно освободить для них пространство, дабы не создавать для них помехи.

Размер консольной области должен составлять ½ ширины проема. Естественно, район, который будет задействован для движения ворот, не должен быть менее 1,5 ширины проема. В основном достаточным показателем является 400 мм. В случае если проем удовлетворяет всем важным требованиям, можете приступать к монтажу откатных ворот.

  1. Для начала необходимо установить фундамент (вынуть грунт и создать закладной компонент, а затем залить образовавшуюся яму бетоном).
  2. Если ворота являются автоматизированными, то нужно будет сделать разводку кабеля.
  3. Установка ворот и ответного столба.
  4. Монтаж автоматики для ворот откатного типа.


Вернуться к содержанию

Этапы создания бетонного фундамента для ворот откатного типа

  • Этап 1. Расчет ямы для фундамента откатных ворот. Начиная от края проема, отложите определенное расстояние примерно в половину ширины проезда (это будет определять размер бетонного фундамента в длину).

    Стандартные размеры откатных дверей

    Отступите от плоскости забора около 500 мм в глубину его участка, вследствие чего вы получите периметр ямы, который нужен для создания основания ворот откатного типа.В случае если заборные столбы невозможно применить как опору откатных ворот, разметьте яму под ответный столб напротив бетонного фундамента.

Яму необходимо размещать так, чтобы смонтированный внутри нее столб примыкал к линии забора внутри, не сужая проема.Обязательно предусмотрите возможность проведения кабеля между столбами. Для этого применяйте трубу из пластика либо металла с диаметром как минимум 25 мм.

  • Этап 2. Извлечение грунта. Грунт необходимо вынимать на определенной глубине (как минимум 200 мм).
  • Этап 3. Создание компонента закладки. Для конструкции такого компонента своими руками вам необходим швеллер 16, который имеет длину, равную яме бетонного фундамента, и арматура d12 для арматурной решетки и связей. Сначала прикрепите к заготовке швеллера отрезки арматуры либо уголки (длина должна составлять около 1500 мм). После приваривайте поперечные связи, используя идентичную арматуру.
  • Этап 4. Монтаж компонента закладки в яму. Получившееся устройство необходимо опустить в яму арматурной частью вниз и зафиксировать таким образом, чтобы боковая плоскость швеллера плотно прилегала к заборному столбу. При этом основание швеллера нужно размещать четко по горизонтали (для этого применяйте уровень).Уделите должное внимание уровню размещения верхней части компонента закладки в соотношении с уровнем покрытия дороги в воротном проеме.

    Описание подготовительных работ

    От типа уровня будет зависеть зазор от нижней кромки ворот до дорожного полотна. В случае если монтаж элемента закладки сделан вровень с дорожным покрытием, то минимальный воротный зазор будет составлять примерно 100-110 мм. вы можете расширить данный зазор на несколько сантиметров, используя регулировочные площадки, однако уменьшить зазор невозможно (если вы хотите сохранить технологические особенности крепления роликов опорного типа).

Также стоит отметить отдельные случаи, в которых заборные столбы невозможно применять в качестве опорных для сдвижных ворот либо когда их верхняя часть украшается при помощи «короны» или пик. Помимо этого, бывают случаи, когда возникает необходимость монтажа сразу двух опорных столбов. Их советуют монтировать на глухие сдвижные ворота, которые перекрывают проем на более чем 4500 мм, для того чтобы сдвижные ворота были более стабильными во время парусной нагрузки (при открывании/закрывании).

Также стоит подготовить один либо два столба опорного типа, в зависимости от определенной ситуации (можно использовать широкие либо слабые столбы). Масштаб столбов должен превышать высоту от основания до верхней области на 50 мм. Монтаж столбов и их связь с закладным компонентом выполняют в яме.

  • Этап 5. Заливание бетоном ямы. После установки закладного компонента нужно залить яму при помощи бетона. Процентное соотношение бетона в яме не должно быть слишком большим (бетон не должен покрывать плоскость закладного компонента). После заливки ямы нужно подождать, пока раствор не высохнет как минимум 6 суток.


Вернуться к содержанию

Монтаж ворот своими руками: основные этапы

    • Этап 1. Рассчитайте и четко определите линию, по которой будут двигаться ворота. Натяните шнурку по всей длине проема, выделив траекторию движения воротного полотна. Дистанция от столба до шнура должна составлять 20-30 мм.

      Схема фундамента для узла конструкции

      Наиболее приемлемая высота для расположения шнура – 150-200 мм. Это будет являться касательной линией до внешнего края профиля несущего типа.

    • Этап 2. Подготовка роликовых тележек к установке своими руками. Фиксируйте площадки регулировки на платформе роликовой опоры.
    • Этап 3. Расчет границ размещения роликовой опоры. От крайней области проема по всей структуре компонента закладки отступите 150 мм и начертите линию. Она будет представлять собой касательную в переднем крае первичной роликовой опоры.Вторая роликовая опора должна размещаться так: нужно рассчитать конечную длину ворот, не исключая их консольную область; затем нужно отнять от полученного размера 100 мм и отложить данный отрезок от края ответного столба сквозь проем на структуре компонента закладки. В результате вы получите касательную наружного края вторичной роликовой опоры.
    • Этап 4. Монтаж раздвижных ворот. Настройка горизонтального уровня щита и расположения роликовой опоры.Захватите при помощи сварки площадки регулировки вторичной роликовой опоры. После этого выкатите ворота в щель до конца и убедитесь в том, что финальные настройки горизонтального расположения ворот полноценно и качественно завершены. Затем нужно захватить площадки регулировки первичной роликовой опоры.Алгоритм действий:
      • снимите полотно раздвижных ворот с роликовой опоры
      • снимите роликовые опоры с площадок регулировки
      • обварите по краям площадки регулировки и установите их на компонент закладки
      • прикрепите роликовые опоры на площадки регулировки
      • задвиньте полотно на роликовые опоры
      • устанавливать механизм следует в закрытом положении
      • монтируйте уровень на поверхность профиля несущего типа и, используя гаечный ключ, установите полотно раздвижных ворот на горизонтальный уровень (аккуратно опускайте либо поднимайте полотно).

      Помните, что горизонтальная позиция раздвижных ворот может быть выставлена строго в их закрытом состоянии.

    • Этап 6. Настройка расположения роликовой опоры в области профиля несущего типа. Ослабьте крепления роликовой опоры к площадкам регулировки (применимо только для верхних гаек), а затем откатайте ворота в конкретном диапазоне: от крайнего закрытого положения до крайнего открытого.

      Завершение установки ворот

      Это необходимо для того, чтобы установить роликовые опоры в правильном положении в пределах профиля несущего типа. После того как вы убедились в легком катании ворот, закрепите крепления роликовой опоры. Не забудьте проверить качественные характеристики ворот, не произошло ли каких-либо нежелательных изменений. В случае если полотно раздвижных ворот стало сложно двигаться, ослабьте крепление и удалите некоторые перекосы роликовой опоры в случае их наличия. Большой доли внимания заслуживает поверхность, поперечная движению ворот.

    • Этап 7. Монтаж финального ролика и заглушек профиля несущего типа. Установка подобного элемента предусматривает наличие концевого ролика внутри несущего профиля. Помимо этого, вам нужно затянуть крепежные болты и поставить точку сварки между несущим профилем и крышкой ролика.На тыльную сторону нужно установить заглушку несущего профиля. Подобная заглушка идет в комплекте с воротами. Установка заглушки нужна для того, чтобы в зимнюю пору во время открытия ворот внутрь несущего профиля не забивался снег.

Расшифровка основных узлов ворот

  • Этап 8. Монтаж верхнего направляющего кронштейна. Для начала ослабьте крепление ролика кронштейна. Установить его нужно над полотном ворот таким образом, чтобы ролики обхватывали кромку в верхней части полотна, а сторона кронштейна с отверстиями для крепления должна направляться в сторону столба опоры. Используйте уровень, чтобы установить полотно ворот в вертикальном положении и зафиксировать его роликами кронштейна.
  • Этап 9. Обшивка воротного полотна. Если устройство ворот включает в свою конструкцию обшивку, то лучшим вариантом будет установка профлиста своими руками на его раму. Данные листы поставляются в размере по высоте и ширине. Установку листов необходимо начинать с передней кромки ворот.
    Лист устанавливается внутрь рамы и крепится на обрешетку ворот при помощи саморезов по металлу. Данный вариант будет более предпочтителен.
  • Этап 10. Установка нижнего и верхнего уловителей. Уловители монтируются в устройство для того, чтобы частично снимать нагрузку с роликовых опор и удержания воротного полотна от раскачиваний в закрытом положении (зависит от типа уловителя).Установка уловителя осуществляется на уровне защитных уголков на передней части полотна, дабы в закрытом положении данные уголки соприкасались со скобами верхнего уловителя.



mdkinvest.ru

Установка ворот откатных своими руками

Ворота двигаются вдоль забора на территории, следовательно, необходимо будет предусмотреть, чтобы не было никаких помех их движению.

Стоит обратить внимание на уклон (в случае, если он имеется), деревья, которые растут в зоне, которой движутся ворота, линейность забора и так далее. Размер участка, который необходим для того, чтобы выполнить монтаж откатных ворот своими руками, обязательно должен быть без каких-либо препятствий движению. Он должен быть больше, чем ширина проема на размер консольной части. При этом консольная часть чаще всего вполовину меньше самого проема.

При правильной эксплуатации система откатных ворот выдерживает 50 тысяч циклов закрытия/открытия (примерно 12 лет).

Участок, который понадобится для движения откатных ворот, в длину должен быть как минимум в 1,5 раза больше ширины самого проема. Если проем соответствует всем требованиям, можно начинать установку откатных ворот самостоятельно на собственном участке. Для того чтобы изготовить откатные ворота своими руками, понадобится провести следующие работы:

  1. Изготовить бетонное основание. Здесь подразумевается разметка ямы, выбор грунта, изготовление и установка закладной, заливка ямы бетоном.
  2. Далее устанавливаются откатные ворота и ответный столб.
  3. Следующим шагом необходимо установить автоматику.

Процесс изготовления бетонного основания для откатных ворот

Список элементов, которые понадобятся для того, чтобы выполнить установку откатных ворот своими руками:

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом.

  • бетон;
  • ворота;
  • ответный столб;
  • пластиковая либо металлическая труба;
  • швеллер;
  • арматура;
  • уровень;
  • роликовые опоры;
  • концевой ролик;
  • крепежные болты;
  • направляющий кронштейн;
  • верхний и нижний уловители.

Разметка ямы под основание из бетона для изготавливаемой своими руками конструкции

Для фундамента можно воспользоваться швеллером шириной около 20 см и арматурой сечением 15 мм.

В стороне отката ворот, начиная от самого края проема, необходимо отложить вдоль забора расстояние, которое будет равняться половине ширины проезда (это будет размером бетонного основания в длину). Далее нужно отступить от плоскости забора 400-500 мм в глубину территории, по всей длине данного отрезка. Таким образом будет получен периметр ямы, которая необходима для изготовления основания из бетона. В том случае если столбы забора не могут использоваться в качестве опорных для ворот, понадобится, с противоположной стороны проема, напротив ямы под основание из бетона, выполнить разметку ямы под ответный столб. Яма должна располагаться таким образом, чтобы установленный столб в ней примыкал к линии забора изнутри, при этом он не должен зауживать проем.

В случае если планируется автоматизировать конструкцию, которая изготавливается своими руками, понадобится предусмотреть возможность прокладки кабеля между столбами под проезжей частью. Для подобных целей необходимо использовать пластиковую либо металлическую трубу, внутренний диаметр которой как минимум 20 мм. Следующим шагом будет выборка грунта. Важно знать, что грунт выбирается на глубину, которая превышает глубину промерзания как минимум на 200 мм.

Процесс изготовления закладного элемента и его установка в яму

Швеллер надо укладывать строго по уровню «чистого пола», другими словами, верх швеллера должен быть в одном уровне с асфальтом, плиткой, дорогой и т.п.Фундамент для откатных ворот выстояться должен не менее недели, а исходя из СНИПа — 28 дней.

Для того чтобы изготовить закладной элемент, понадобится швеллер 20, длина которого равняется длине ямы. Также нужна будет арматура для связей и решетки. Прежде всего к заготовке из швеллера 20 нужно будет приварить отрезки арматуры, приблизительная длина которых должна быть по 1000 мм. Далее привариваются поперечные связи из той же арматуры. Следующим шагом будет установка закладного элемента в подготовленную яму. Конструкцию, которая получилась, необходимо будет опустить в яму арматурой вниз и укрепить ее так, чтобы боковая поверхность швеллера полностью прилегала к столбу забора, который имеется. Швеллер должен быть расположен строго горизонтально (для этого можно использовать уровень). Помимо того, он должен располагаться параллельно линии движения конструкции. Стоит обратить внимание на уровень, на котором располагается верхняя плоскость закладного элемента. От того, на каком уровне будет расположен закладной элемент, может зависеть зазор от дорожного полотна до нижней воротной кромки.

То есть, если закладной элемент будет установлен вровень с уровнем покрытия дороги, при использовании регулировочных площадок, которые могут быть поставлены в одном комплекте с воротами российского производства, минимальный возможный зазор под воротами (расстояние от покрытия дороги до нижней кромки полотна ворот) может составить 100-110 мм.Стоит знать, что увеличить зазор на несколько сантиметров можно будет с помощью регулировочных площадок, однако уменьшить зазор нельзя (при том условии, что будет сохранена технологичность крепления опорных роликов). В случае если типичный зазор, который равен 110 мм, не подходит, необходимо устанавливать закладной элемент по уровню ниже проезжей части на требуемое расстояние. Если, к примеру, есть желание сделать так, чтобы зазор под воротами составлял 60 мм, закладной элемент необходимо устанавливать на уровне -50 мм (на 50 мм ниже) от поверхности проезжей части.

Необходимо отдельно остановиться на тех случаях, в которых столбы забора нельзя применять как опоры для ворот либо же когда верхняя кромка декорируется с помощью использования короны либо пиков, а также в случаях, когда есть надобность в установке двух опорных столбов. 2 столба рекомендуется устанавливать на глухие ворота, которые перекрывают проем более 4500 мм. Это необходимо для того, чтобы увеличить стабильность полотна откатной конструкции при парусных нагрузках, в период закрывания либо открывания. Понадобится подготовить 1 либо 2 столба. Зависеть это будет от случая, соответствующего ситуации (ослабленные столбы либо достаточно широкие ворота).

Размер опорных столбов должен быть на 50 мм больше, чем высота от фундаментального основания до верхней воротной кромки. Готовые столбы (либо столб) устанавливаются в яму и связываются с закладным элементом.

Заливка ямы и регулировка положения роликовых опор внутри несущего профиля

Если опоры сдвижных ворот сделаны из швеллера или металлической трубы, то верхние ролики и уловители можно варить непосредственно к столбу. Если опорные столбы – каменные, кирпичные или бетонные — крепите к профильной трубе.

После того как будет установлен закладной элемент, понадобится залить яму бетоном. При этом стоит знать, что уровень бетона в яме ни в коем случае не должен покрывать закладной элемент. После того как закладные будут залиты бетоном, понадобится дать бетону время застыть. Ориентировочно это может занять 6 суток, в некоторых случаях больше. Далее нужно ослабить крепления роликовых опор к регулировочным площадкам (ослаблять нужно только верхние гайки). После этого нужно откатить ворота в диапазоне от самого крайнего закрытого положения до самого крайнего открытого. Сделать это необходимо для того, чтобы роликовые опоры смогли занять правильное положение внутри несущего профиля.

Убедившись в том, что ворота легко катаются, следует затянуть крепления роликовых опор. Далее понадобится проверить, нет ли каких-либо нежелательных изменений в качестве качения конструкции. В случае если полотно откатных ворот будет двигаться хуже после протяжки, необходимо обязательно ослабить крепеж и устранить возможные перекосы роликовых опор на крепеже. При этом особое внимание следует обратить на плоскость, поперечную движению конструкции.

Монтаж концевого ролика и заглушки несущего профиля

При монтаже откатных ворот очень важно качество фурнитры, однако широкий выбор позволит легко подобрать необходимый вариант.

Далее понадобится вставить концевой ролик вовнутрь несущего профиля со стороны передней кромки полотна, после чего затянуть крепежные болты. Точку сварки нужно будет поставить между крышкой концевого ролика и несущим профилем. Сварка нужна потому, что при ручном использовании ворот концевой ролик чаще всего является концевым упором. При этом, учитывая инерцию полотна ворот, соединение с помощью болтов может не удержать концевой ролик на одном месте. С тыльной стороны конструкции понадобится установить на место заглушку несущего профиля и приварить ее. Заглушка чаще всего поставляется в комплекте с воротами. Установить заглушку необходимо для того, чтобы зимой снег не смог набиться вовнутрь несущего профиля. Потому как, если подобное произойдет, в момент закрывания снег, который был укатан роликами, может заклинить конструкцию.

Монтаж верхнего направляющего кронштейна своими руками

С помощью уровня установите полотно ворот в вертикальное положение и зафиксируйте его роликами направляющего кронштейна.

Понадобится ослабить крепеж роликов направляющего кронштейна. Далее установить его над полотном таким образом, чтобы ролики обхватывали верхнюю кромку полотна, при этом сторона направляющего кронштейна, в которой есть отверстия для крепежа, должна быть ориентирована в сторону опорного столба. Дальше необходимо прижать кронштейн к опорному столбу. Определить высоту крепления необходимо таким образом, чтобы рабочая поверхность ролика совпадала с алюминиевой защитной полосой. Следующим шагом будет закрепление кронштейна на опорном столбе. Далее при помощи уровня необходимо установить полотно в вертикальное положение и зафиксировать его с помощью роликов направляющего кронштейна. Важно заметить, что должен быть выдержан зазор между роликом и алюминиевой полосой с каждой стороны по 1-2 мм.

Монтаж ответного столба для ворот своими руками

В комплекте с конструкцией чаще всего поставляется ответный столб, который изготавливается из гнутого швеллера соответствующего комплекту сечения. Он предназначается для того, чтобы создать плоскость для монтажа верхнего и нижнего уловителей и закрыть технологический зазор. Производить его монтаж необходимо вплотную к столбу забора, который находится на противоположной стороне проезжей части от закладного элемента. Ребра швеллера должны быть ориентированы в сторону полотна так, чтобы в закрытом положении они могли охватывать переднюю кромку конструкции.

Монтаж нижнего и верхнего уловителей

Монтаж нижнего уловителя производится исключительно при огруженных воротах. Для того чтобы определить положение нижнего уловителя, нужно закрыть ворота и подвести его под концевой ролик до касания. Верхний уловитель нужен для удержания полотна от раскачивания. Его монтаж производится на уровне защитных уголков так, чтобы в закрытом положении данные уголки касались скоб.

zavorota.ru

Как сделать откатные ворота своими руками, монтаж откатных ворот, схема откатных ворот.

Откатные ворота давно признаны самыми удобными и практичными – ими не только легко и просто пользоваться, откатные ворота позволяют сэкономить много места во дворе. Если есть желание и хотя бы минимум практики по работе со строительными инструментами, то изготовить и установить откатные ворота своими руками не составит труда.


Оглавление:
Виды откатных ворот
Откатные ворота своими руками – устройство фундамента
Откатные ворота своими руками – монтаж
Установка откатных ворот

Виды откатных ворот

Существует три вида рассматриваемого изделия:

  1. Консольный тип. При таком виде откатных ворот направляющая устанавливается внизу полотна ворот, верх же остается ничем не ограничен. Створка ворот двигается над землей, не касаясь дорожного покрытия.
  2. Подвесной тип. Створка ворот подвешивается к верхней направляющей, что ограничивает высоту автотранспорта, заезжающего во двор.
  3. Ворота на колесиках. Это самая простая конструкция, в которой несущий рельс устанавливается в проеме ворот, колесики монтируются непосредственно на полотно створки.

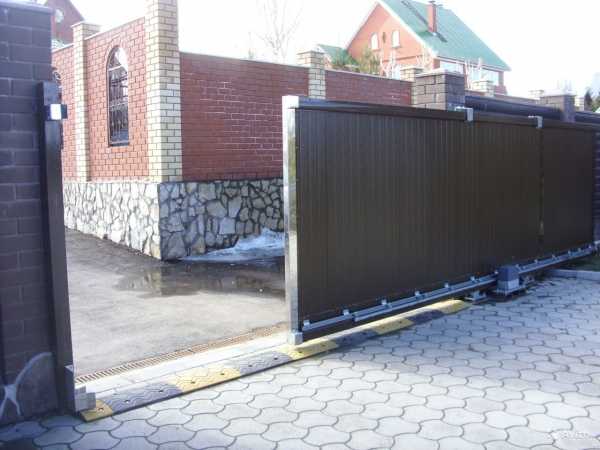

Самой практичной и популярной конструкцией признаны откатные ворота консольного типа – позволяет заезжать на территорию дома транспорту любых габаритов, механическая составляющая конструкции вынесена за пределы въездного пространства, за механизмом не требуется ухаживать каким-то специфическим образом.

Откатные ворота своими руками – устройство фундамента

Это первый этап на пути монтажа рассматриваемой конструкции. Причем, очень важный – от того, насколько качественно и грамотно будет сделан фундамент под откатные ворота, зависит длительность эксплуатации рассматриваемой конструкции.

Основанием фундамента под откатные ворота служит закладная – это кусок швеллера, шириной не менее 12 см. К этому швеллеру нужно приварить арматуру диаметром 10-12, причем располагается она внизу конструкции, см. Схему 1:

Обратите внимание: откатные ворота консольного типа можно оснастить электроприводом – в таком случае открываться и закрываться ворота будут без участия человека. Но этот момент нужно учитывать еще на этапе обустройства фундамента под откатные ворота. Делается специальная площадка из фрагмента металла, которая должна располагаться немного выше уровня швеллера – это поможет в будущем избежать подтопления электроприводного мотора в период весенней оттепели.

Схема подводки кабеля представлена ниже (см. Схему 2):

Заливать фундамент нужно на глубину промерзания – для каждого региона эта величина индивидуальна, поэтому конкретных цифр в статье указать невозможно. На первой схеме предполагается, что глубина промерзания – 1,8 м, на второй – 1,5. Длину фундамента рассчитать просто – обычно она составляет половину размера воротной створки (как на схемах выше), но в некоторых случаях она может равняться и 1/3 от длины ворот. Самостоятельно экспериментировать с размерами длины фундамента не стоит – уменьшить этот показатель может только специалист, который точно рассчитает не только длину откатной створки, но и ее предполагаемый вес.

Ширина фундамента – 500 — 600 мм. Причем, делать расчет ширины фундамента нужно от стенки забора. Яму под заливку бетонного раствора нужно копать непосредственно рядом с забором, вплотную. И закладной швеллер должен устанавливаться тоже как можно ближе к забору.

Особенности обустройства фундамента под откатные ворота:

  1. Обязательно обеспечивается строго горизонтальное расположение закладной. Для этого можно воспользоваться строительным уровнем. В случае нарушения этого правила створка откатных ворот будет двигаться по наклонной, при закрытии ворот будет образовываться щель, а в конечном итоге вся конструкция перестанет работать.
  2. Перед заливкой бетонного раствора все провода для электропривода упаковываются в гофру. Пучок проводов должны выходить на 5-7 см выше швеллера.
  3. Бетон нужно использовать марки не ниже М-200, если же планируется замешивать полноценный бетонный раствор с песком, то целесообразно использовать цемент марки М-400.
  4. Фундамент должен полностью высохнуть – в жаркую погоду на это потребуется 7 дней, в прохладную и сырую – до 14 дней. Только после этого можно начинать монтировать собственно откатные ворота.

Фундамент можно делать тоже разный – монолитный, свайный и на винтовых сваях. Выбор конкретного типа будет зависеть не только от желания и возможностей владельца загородного дома, но и от типа грунта.

В качестве опорных столбов можно использовать и столбы забора, но специалисты рекомендуют установить их отдельно, выбрав металлический тип – так будет обеспечена жесткость и надежность всей конструкции.

Обратите внимание: если закладочный швеллер будет находиться на одном уровне с землей, то просвет между воротами и грунтом будет не более 100 мм. Если такой зазор мал, то нужно закладной швеллер немного приподнять над землей, а если планируется делать глухие откатные ворота, то швеллер углубляется. Но просвет в 50 мм должен быть обязательно – это предотвратит повреждение дорожного покрытия самой створкой откатных ворот.

Откатные ворота своими руками – монтаж

Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.

Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.

Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.

Пошаговая инструкция изготовления рамы откатных ворот:

  1. Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.

Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения.

  1. Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.

Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине.

  1. После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.

Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.

После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.

Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.

Установка откатных ворот

После того как ворота готовы, можно приступать к их установке.

Делается это тоже по инструкции:

  1. На швеллере, который вмурован в фундамент, выставляются ролики — их нужно развести на максимальное расстояние. Не забудьте, что концевой ролик размером 150 мм, поэтому каретка, которая расположена ближе к воротному проему, отодвигается от этого самого проема на 150 мм.
  2. Накатываем на выставленные каретки раму ворот. Если положение рамы устраивает (нет перекосов, отклонений), то начинаем обваривать платформы тележек. Если же что-то не устраивает, то начинаем все сначала – выставляем, накатываем и контролируем.
  3. Привариваем верхние ролики, выполняющие поддерживающую роль, и вставляем концевой ролик.
  4. Привариваем уловители – нижний и верхний.

Обратите внимание: накатной ролик должен накатываться на нижний уловитель – так происходит разгрузка ворот.

Стоит знать, что уловители и верхние ролики крепятся к опорным столбам. Если столбы изготовлены из металлических труб, то комплектующие откатных ворот просто привариваются к ним, причем, использовать болты в качестве крепежных элементов при монтаже откатных ворот крайне нежелательно. Если же опорные столбы изготовлены из кирпича, то придется воспользоваться профильной трубой – они как раз и крепится к кирпичной кладке с помощью дюбелей и анкеров.

На этом установка откатных ворот своими руками закончена. Осталось лишь проверить «ход» воротной створки – она должна двигаться свободно, не встречать сопротивления.

Изготовление и установка откатных ворот своими руками – задача несложная, но трудоемкая. Простота процесса заключается еще и в том, что на строительных площадках продаются специальные наборы фурнитуры для откатных ворот, а к ним прилагается точная и достоверная инструкция по использованию. С ее помощью и с помощью рекомендаций специалистов, представленных в данном материале, изготовить и установить откатные ворота своими руками сможет даже человек без специального инженерного образования.

Загрузка...

okeymaster.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
