Подвесные откатные ворота своими руками: пошаговая инструкция

Несколько слов о подвесных откатных воротах

Подвесные откатные ворота чаще всего используются в промышленных зданиях: в ангарах, складах, гаражах, доках и так далее.

Откатные ворота имеют модульную конструкцию, благодаря конторой легко выполняется сборка. Чаще всего ворота изготавливают из стали. Детали для крепления покрывают слоем цинка, который защищает их от коррозии.

Классические ворота с двумя створками из железа либо дерева уже не пользуются такой популярностью, как ранее. На смену им приходят современные конструкции, которые являются более удобными в эксплуатации. К подобным воротам можно отнести подвесные, которые актуально использовать как в роли гаражных дверей, так и в роли въезда на участок.

Схема установки приводов на подвесные сдвижные ворота.

Подвесные ворота устроены по такому же принципу, как откатные. Отличие только в том, что в конструкции подвесных ворот используется направляющая, которая крепится к верхней балке перекрытия. Откатные же ворота содержат рельсу. Подвесная конструкция изготавливается с использованием пластика либо листового металла. Движение створки будет происходить вдоль ограждения либо стены. Подобные ворота могут иметь автоматизированный либо ручной привод.

Особенности подвесных откатных конструкций

Первым элементом, который необходимо установить, является направляющая. Она должна быть из качественного металла, чтобы удерживать на весу створку.

Основные особенности, которые содержат подвесные откатные ворота:

  1. Подвесная конструкция способна сэкономить место перед въездом, что может быть достаточно актуально при небольшой ширине проезда.
  2. Нет необходимости постоянно расчищать въезд от снега.
  3. Подобная конструкция устойчива к ветру.
  4. Для того чтобы установить ворота, необходимо наличие свободного места вдоль их линии открытия.
  5. Верхняя белка, к которой необходимо крепить направляющую, ограничивает ворота по высоте.
  6. Зимой понадобится регулярно чистить направляющую от снега.

Список необходимых материалов для установки ворот

Материалы, инструменты и покупные изделия, которые понадобятся, чтобы установить подвесные откатные ворота своими руками:

При производстве откатных подвесных ворот любого размера и веса допускается использование не более двух тележек на одну створку.

  1. Металлическая труба квадратного сечения 40х40 мм и 20х20 мм для каркаса.
  2. Профнастил, листовой металл либо сэндвич-панели, которые понадобятся для изготовления полотна.
  3. Труба квадратного сечения 120х120х4 мм, которая нужна будет для выполнения верхней балки и опор.
  4. Направляющая, которая имеет длину в два раза большую, чем ширина ворот (чаще всего это будет 6 м).
  5. Комплект фурнитуры, который содержат откатные ворота.
  6. Комплект автоматики, который понадобится для того, чтобы автоматизировать откатные ворота (процесс открывания и закрывания).
  7. Сварочный аппарат.
  8. Врезной замок.
  9. Болгарка.

Пошаговая инструкция того, как изготовить и установить подвесные откатные ворота своими руками

Чаще всего ширина ворот, которая является стандартной для легковых автомобилей, не превышает 3 м.

В случае, если есть желание сделать ворота шире, для того чтобы облегчить конструкцию, можно сделать их двухстворчатыми, раздвигающимися в разные стороны.

При выборе привода для автоматизации откатных ворот обратите внимание на то, с какими по массе створками ворот он может работать.

Комплекты для откатных ворот продаются уже полностью готовыми, чаще всего вместе с направляющей. Они рассчитываются на определенную массу конструкции, следовательно, перед тем как их приобретать, необходимо посчитать массу ворот.

В случае, если планируется изготовить двухстворчатые откатные ворота, понадобится приобрести 2 комплекта.

Элементы, которые необходимы для автоматики, также можно найти в продаже. Ее цена значительно колеблется в зависимости от необходимых функций. Любой сможет найти тот вариант, который ему подойдет. Можно поставить ворота и без автоматического открытия, с ручным приводом.

Процесс изготовления каркаса для ворот своими руками

Для изготовления каркаса ворот понадобится прямоугольная профильная труба 30х50 и листовая сталь толщиной 2,5-3 мм, для накладок.

Трубы укладываются на ровной поверхности согласно форме будущих ворот, стыкуя углы, закрепляются точечной сваркой. При этом важно измерить диагонали. В случае, если они будут неровными, ворота может перекосить.

Рама ворот выравнивается с помощью легкого постукивания молотка в случае, если в этом есть необходимость.

Швы провариваются так, чтобы влага не смогла попасть внутрь рамы. Далее понадобится измерить внутренние размеры, после чего вырезать внутренний каркас из трубы 20х20 мм. Собирать его нужно аналогично внешнему. Приваривать его нужно к внешнему каркасу изнутри, выравнивая при этом по одному краю. Далее нужно зачистить от окалины, ржавчины и покрыть грунтовкой. После того как она высохнет, понадобится покрыть краской по металлу.

Для ворот, которые изготавливаются из сэндвич-панелей, есть смысл использовать Ω-образный каркас. В его паз вставляется панель. Данный профиль можно применить и для конструкции из профнастила, однако в таком случае нужно будет дополнительно укреплять каркас металлическим уголком.

Крепления замка и полотна ворот своими руками

Конструкция откатных опорных ворот:1. Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений. 2. Верхняя направляющая. 3. Нижняя направляющая. 4. Ручка. 5. Задвижки ригельные. 6. Щеточные уплотнители.

Первым делом понадобится срезать пятки у кареток. После этого нужно будет приварить получившееся изделие к каркасу полотна. Разнос кареток по ширине необходимо определять уже по месту. Стоит обратить внимание на то, что полотно обязательно должно перекрыть проем по бокам на 200 мм в каждую из сторон, сверху приблизительно на 100 мм. При этом зазор между полотном и полом должен быть ориентировочно 50 мм.

Полотно ворот необходимо вырезать по внутреннему размеру таким образом, чтобы оно легло на каркасную внутреннюю тумбу с минимальным зазором. При этом закрепить полотно на каркасе можно с помощью саморезов либо заклепок. В случае, если ворота изготавливаются из профнастила, выбирается профилированный лист, высота волны которого будет максимум 20 мм. Нужно это для того, чтобы он не выходил за пределы каркаса.

В случае, если на конструкцию планируется устанавливать врезной замок, понадобится сразу предусмотреть его крепление.

Изготовление и установка рамы для откатных ворот своими руками

Схема подготовки бетонного основания для откатных ворот.

Рама понадобится для ворот, которые устанавливаются на въезде на участок. Ее можно изготовить из трубы 120х120 мм с помощью использования сварки. При этом нужно помнить о том, что верхняя балка обязательно должна выходить за пределы конструкции на ширину ее открывания. В случае, если планируется изготовить одностворчатые ворота, она должна выходить на ширину ворот в какую-либо из сторон. По поводу двухстворчатых стоит знать, что выходить балка должна на половину ширины в каждую из сторон.

Далее концы вертикальных опорных труб необходимо забетонировать в землю на глубину, которая равняется как минимум 1,2 м. При этом нужно использовать уровень, потому как перекос верхней балки приведет к самопроизвольному открыванию и закрыванию незапертых ворот. В случае, если планируется устанавливать ворота на стену, можно будет просто закрепить направляющую над проемом конструкции и продлить ее вдоль свободной стены.

Процесс установки направляющей и фурнитуры своими руками

Достоинство классических откатных ворот в том, что полотно не является силовой конструкцией и может быть выполнено практически из любого материала.

Направляющую стоит крепить к верхней балке либо стене с помощью кронштейнов так, чтобы рабочая ее часть, по которой планируется езда роликовых опор, была повернута вниз. При этом свободный конец направляющей, который равняется ширине конструкции, обязательно должен выходить за пределы проема.

В случае, если стандартной направляющей, которая имеет длину 6 м, не хватает для подобной цели, есть смысл подумать о том, чтобы приварить к ней кусок соответствующей длины. Направляющая выравнивается с помощью регулировочных винтов на кронштейнах. При этом стоит также пользоваться уровнем.

Далее роликовые опоры (которые иногда могут называться тележками) крепятся к верхней части конструкции с двух сторон на раму. Ворота подвешиваются, при этом роликовые опоры заводятся внутрь направляющей, после чего устанавливаются заглушки, которые будут идти в комплекте. При желании можно будет установить комплект автоматики и подключить его в соответствии со схемой, которая будет приведена в паспортной документации.

Схема монтажа направляющей рельсы
(только для ворот с опорой на пол).

Далее можно поставить такие дополнительные элементы, как ручка либо замок.

Откатные подвесные ворота являются достаточно надежными и современными. В случае, если их правильно эксплуатировать, срок службы может составить как минимум 15 лет.

Помимо подвесных ворот, можно также подумать над тем, чтобы изготовить консольные ворота, которые выполняются по тому же принципу, однако имеют направляющую балку, которая устанавливается на любой возможной высоте. Их отличие от подвесных в том, что консольная конструкция не будет ограничивать высоту проезда.

Чтобы избежать появления боковых качаний, необходимо створку ворот зафиксировать с помощью ограничителя. При надобности его можно будет подрезать, либо расточить отверстия для большего возможного диапазона регулировки.

Схема крепления нижних направляющих роликов
(только для ворот с верхней подвеской).

Ограничение хода кареток может быть достигнуто с помощью наваривания куска арматуры либо прутка на щель направляющей. С одной стороны в качестве стопора есть возможность установить накатной ролик из имеющегося комплекта — это позволит с легкостью выкатывать полотно из направляющей в случае надобности (к примеру, для сервисного обслуживания либо выполнения каких-либо ремонтных работ). Торцы направляющей можно будет закрыть при помощи специальных заглушек.

В случае, если планируется изготавливать ворота большой высоты (более 3-4 м), рекомендуется производить фиксацию низа конструкции уже не с помощью использования ограничителя, а такой же самой направляющей, как и сверху.

В подобном случае по низу полотна необходимо приварить направляющую, в которой будет ходить каретка, установленная сбору от проема. При этом она должна быть желательно на регулировочной опоре. Это может понадобиться для того, чтобы была возможность регулировать ее по высоте.

Некоторая информация, которая может быть полезна тем, кто изготавливает конструкцию своими руками

Стоит заметить, что ни в коем случае нельзя верить мифам по поводу того, что откатные подвесные ворота требуют какой-нибудь особой фурнитуры. Подобная конструкция может быть легко изготовлена на базе обыкновенной консольной фурнитуры. При этом все необходимо будет перевернуть снизу вверх и немного поразмыслить.

Некоторые люди могут возразить и говорить о том, что существует специальная заточенная фурнитура для подобного типа ворот. Однако стоит заметить, что найти и приобрести ее в России достаточно сложно. При этом она может быть либо дорогой, либо хлипковатой, либо сырой.

Откатные ворота с верхней подвеской идеально подходят для климатических условий России и поэтому надежно и без сбоев работают, как жарким летом, так и холодной зимой, а также не требуют расчистки снега.

Исходя из этого, с использованием откатной фурнитуры можно изготовить подвесную конструкцию до 400 кг своими руками, ширина проема которой будет равняться 2-5 м, при этом вес полотна может быть 200 кг. В подобном случае фурнитура должна будет работать только на разгибание полок. При этом на консольных воротах балка будет работать на отрыв каретки и вдавливание, следовательно, предусматривается 400 кг.

Помимо того, в данном случае будут работать только крайние пары роликов каретки.

Напоследок стоит сказать, что металлические подвесные откатные ворота являются довольно надежной и недорогой системой, которая одинаково хорошо может подойти для складов, гаражей, различных промышленных помещений, входных проемов в стенах (к примеру, в загородном коттедже).

Изготовление откатной подвесной конструкции своими руками является достаточно сложной задачей, однако она себя полностью оправдывает. Подобные ворота смогут безо всяких проблем открываться и закрываться в любую погоду, даже в случае, если будет значительное понижение температуры. Помимо того, если смонтировать автоматическое устройство, открывание и закрывание ворот подобного типа может превратиться в сплошное удовольствие.

Стоит заметить, что изготовление и установка подобной конструкции своими руками может обойтись намного дешевле, чем приобретение услуги по изготовлению и монтажу откатных ворот у какой-либо строительной специализированной организации.

Преимуществом конструкции является то, что нет необходимости смазывать ролики.

Поделитесь полезной статьей:

Похожие статьи:

zavorota.ru

Откатные подвесные ворота — готовые и сделанные своими руками

Откатные подвесные ворота ранее чаще устанавливались для промышленных объектов, складов, ангаров, автопарков. Сегодня не исключается их использование на частных территориях. Любая постройка предполагает ограждение будь это дом, загородный участок, гараж. Для удобства и безопасности монтаж ворот исключить не получится. Самыми простыми в использовании являются подвесные ворота. Это современный и удобный вид открытия ворот, пришедший на смену классическим двустворчатым распашным воротам. Иногда их называют навесные.

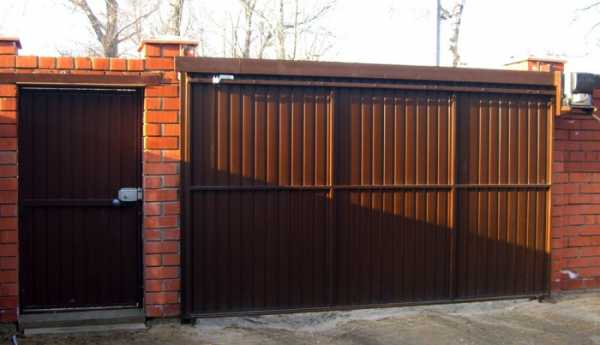

Откатные подвесные ворота в заборе из кирпича

Преимущества откатных ворот

Плюсами откатных ворот можно назвать:

  • экономию пространства перед въездом и за ним за счет конструкции, которая занимает очень мало места и не требует дополнительного пространства как, например, распашные ворота;
  • их можно сделать своими руками, даже если вы не являетесь профессионалом. Хватит начальных навыков обращения со сварочным аппаратом и металлом или профлистом;
  • удобное использование и возможность полной автоматизации. Нет особых сложностей в процессе эксплуатации. Изредка может потребоваться мойка створки или смазывание роликов;
  • устойчивость при ветряной погоде, что особенно важно в местности с частыми бурями или ураганами;
  • в зимнее время нет необходимости убирать перед ними снег, чтобы открыть. Достаточно будет расчистить дорогу.

Размеры откатных ворот

Стандартная ширина при использовании ворот для легкового вида транспорта не превышает 3 метров, но если на участок будут заезжать грузовые автомобили и специальная техника, тогда оптимально сделать проезд в 4 метра и более. Когда есть необходимость сделать ворота шире и облегчить саму конструкцию, можно выполнить их из двух частей, которые будут раздвигаться в разные стороны. В таком случае не забудьте учесть то, что пространство с обеих сторон должно быть свободно. Также важно рассчитать массу с учётом материала, из которого они будут выполнены, так как от веса ворот зависит качество и стоимость фурнитуры.

С целью облегчить ворота используйте стеновой профнастил класса «С» или легкие сэндвич панели. Выбор ворот из профнастила предусматривает дополнительное армирование металлическим уголком рамы, а сам профилированный лист лучше подобрать с высотой волны не более 20 мм, чтобы избежать выступа за пределы каркаса. Под сэндвич панели можно смонтировать более легкий каркас.

Вариант каркаса откатных ворот подвесного типа

Материалы и комплектующие для откатных ворот

Залогом хорошо сделанных ворот являются грамотные чертежи и соответствующее им исполнение. Понадобятся такие комплектующие для подвесных ворот:

  1. Направляющая. Она должна быть в 2 раза шире проезда.
  2. Материалы для облицовки дверной створки.
  3. Металлические трубы для каркасов 40х40 мм и 20х20 мм.
  4. Труба для монтажа верхней балки 120х120х4 мм.
  5. Комплект необходимой фурнитуры для откатных ворот.
  6. Врезной замок и ручка.
  7. Комплект автоматики, если нет желания постоянно открывать и закрывать ворота вручную. В случае когда ворота будут состоять из двух частей и раздвигаться в разные стороны, нужно приобрести двойной комплект фурнитуры и рассчитать все комплектующие с учётом двойных створок.

Не делайте своими руками откатные ворота с двумя створками, если вам не помогает в этом профессионал!

Изготовление каркаса откатных ворот

Конструкцию каркаса можно сделать своими руками:

  1. Сперва необходимо сделать рамку для створки ворот. Для этого согласно со схемой порежьте трубы 40х40 для внешней рамы каркаса. Их следует резать под углом в 450 и закреплять сваркой. Будьте предельно аккуратны, делая это! Эти сварочные швы должны быть без щелей. Они недопустимы, так как там не должна просачиваться вода.
  2. После сварки основной рамки каркаса ворот, проверьте углы и размеры и приступайте к следующему этапу изготовления каркаса откатных ворот своими руками – привариванию труб меньшего диаметра 20х20 в середине каркаса створки.
  3. Последний этап подготовки каркаса – зачистка швов, антикоррозийное покрытие, наносимое на все части труб, покраска.

Каркас своими руками готов. После этого необходимо дать ему несколько дней на высыхание и прикрепить обшивочный материал (профнастил, листы металла, сэндвич панели и т.п.). Это делается при помощи саморезов или заклепок.

Саморезы и заклепки, которые использовались  для закрепления обшивки створки, следует покрасить под цвет ворот. Сделать это проще и быстрее при помощи краски из баллончика.

С целью экономии времени изготовление створки ворот лучше перенести на время ожидания застывания бетона после установки столбов и пластины для привода.

Установка направляющей и других элементов откатных ворот

Подвесная откатная конструкция устроена с использованием направляющей, которая крепится к верхней балке или стене при помощи кронштейнов. Она будет в 2 раза шире длины створки и при открытии параллельна забору.

Направляющая для крепления ворот

Роликовые опоры тележки крепятся к верхней части конструкции на направляющую раму. При подвешивании опоры тележки заводятся внутрь направляющей и регулируются. Одновременно с этим следует установить заглушки из комплекта, фурнитура которого приобреталась ранее. Возможно использование регулировочных пластин. В случае погрешности расчёта это будет легко исправить. Немаловажным элементом в установке является верхний улавливатель, он служит для фиксации ворот в закрытом положении и поможет избежать раскачивания. Ту же функцию дополнительно выполняет ограничитель из комплекта. Правильно установить всю фурнитуру поможет инструкция из комплекта.

Обратите свое внимание на правильное крепление верхней направляющей! Ее рабочая часть должна смотреть вниз.

Опорные столбы откатных ворот должны быть забетонированы на глубине не меньше 1,5 метров. Тут неприменимы расчеты, которые применяются в монтаже распашных ворот!

Внимание! Предусмотрите проведение электрического кабеля к приводу! Если автоматизация не планируется, тогда монтаж пластины не требуется.

Дальнейшие работы по установке створки или створок ворот своими руками производятся после окончательного застывания бетона, то есть через 5-10 дней. В этом вопросе лучше переждать, чем поторопиться!

Установка откатных ворот

Установка створки ворот своими руками пройдет быстрей, если позовете друга или соседа на помощь. Для того чтобы поставить ворота выставите по уровню их створку и ролики на направляющей и сварите их между собой. Именно для этого вам потребуется помощник, который сможет придержать или сварить пока вы держите. Одному такую работу выполнить можно при помощи лебедки, но это крайне неудобно.

Прикрепить ролики можно гайками и шпильками, но это очень сложно для новичка и может потребовать нескольких дней для правильной установки. Лучше использовать сварочный аппарат. Если приварите неправильно, легко можно это исправить при помощи болгарки и сварить заново.

Ничего слишком сложного в установке откатных ворот своими руками нет и это сэкономит вам приличную сумму. Но если у вас совсем нет опыта в работе с металлом и сварочным аппаратам, вы не умеете делать цементный раствор и бетонировать, лучше за подобную работу не браться и сразу заплатить профессионалам, чтобы не тратить зря нервы и время.

Ворота откатные подвесные своими руками — видео

sdelayzabor.ru

Ворота подвесные — особенности конструкции, цены

Поиск лучшей конструкции такого обязательного элемента ограждения, как ворота, привел к появлению нескольких его видов, среди которых один из самых удобных в эксплуатации вариантов, получивший название подвесных ворот. Эта, так называемая, модификация откатных ворот получила широкое распространение и для применения в частном строительстве для обустройства въезда на территорию дома или дачи, и для промышленного применения, где подвесные ворота используются для въезда на охраняемые территории, защиты складов и ангаров.

Принцип устройства подвесных откатных ворот достаточно прост как в конструкции, так и в реализации. Полотно ворот закрепляется путем подвеса на несущую балку, высота которой является высотой ворот и ограничивает собой максимальную высоту пропускаемого транспорта. Роликовые тележки, которыми несущая конструкция полотна подвесных ворот опирается на балку, обеспечивают свободное качение их вдоль балки и легкое открытие-закрытие.

Для изготовления подвесных ворот могут быть использованы любые материалы, применяемые для изготовления этих защитных конструкций, которая может состоят как из одного полотна, так и из двух: металлический каркас рамы полотна может быть обшит металлом, профилированным листом, защищен декоративной решеткой.

Современные подвесные откатные ворота по особенностям конструкции можно разделить на:

  • Подвесные ворота с одним и двумя полотнами, которые могут перемещаться в одну или в разные стороны;
  • Конструкцию с ручным приводом, когда открытие и закрытие ворот выполняется вручную. Обычно используется там, где воротами пользуются нечасто, и они имеют небольшой вес полотна.
  • Электроприводные подвесные откатные ворота с дистанционным электронным или электрическим управлением, которое позволяет обеспечить комфортный проезд.

Из недостатков этой конструкции можно назвать ограничение максимальной высоты транспортного средства несущей балкой и требования к наличию свободного пространства для отката ворот вдоль забора или стены. Однако это пространство значительно меньше по площади, чем то, которое следует держать незанятым при использовании распашных ворот.

Соответственно, при установке такой системы ворот вы избавите себя от необходимости расчищать большую площадь от снега только для того, чтобы иметь возможность открыть ворота. Чтобы обеспечить свободное открытие подвесных ворот достаточно очистить узкое пространство вдоль забора под несущей балкой.

Чтобы ворота этого типа были надежными и удобными в эксплуатации, их проектирование и установку следует поручать специалистам с большим опытом реализации подобных проектов. Когда вам требуется установить ворота подвесного типа, обращайтесь в компанию «МосКомплект», и мы поможем вам обустроить их быстро, качественно и по оптимальной цене.

Как заказать изготовление и установку подвесных откатных ворот

Чтобы установить у себя на объекте подвесные ворота для защиты въезда на территорию, складского помещения, гаража или ангара, обратитесь за помощью к нам, и специалисты компании «МосКомплект»:

  • Приедут к вам на объект, чтобы снять замеры, подобрать автоматику, помочь определиться с типом обшивки;
  • Разработают проектную документацию и смету;
  • Согласуют окончательный проект с заказчиком;
  • Изготовят все необходимые компоненты и закупят требуемые материалы;
  • Доставят компоненты ворот и материалы для их установки к вам на объект;
  • Соберут конструкцию, проверят и настроят автоматику ворот;
  • Сдадут работу заказчику с предоставлением гарантийных документов.

Цены на наши подвесные ворота определяются индивидуально после разработки проекта и расчета сметы. Однако вы можете ознакомиться с примерной ценой на изготовление конструкции ориентируясь на среднюю стоимость наших изделий, представленную в таблице.

Высота, ммШирина проёма, мм/цена, руб
3000400050006000
200098343117621136962156177
3000114471136836159264181692
4000130662156114181629207081
5000146790175392203931232407
6000162981194544226233257922

Когда вам требуются качественные, надежные и функциональные ворота подвесного типа, обращайтесь в компанию «МосКомплект». Опыт наших специалистов, собственная производственная база, а также качественные комплектующие позволят вам быстро получить оптимальную по всем параметрам защитную конструкцию.

moskomplekt.ru

Подвесные откатные ворота на роликах своими руками

Часто подвесные ворота путают с откатными. Но одни отличаются от других, даже несмотря на то, что принцип работы у них один и тот же. И те, и другие открываются откатом створки, но только направляющая откатных ворот располагается внизу, а направляющая подвесных ворот — вверху.

Достоинства и недостатки подвесных ворот

Навесные ворота имеют следующие преимущества:

• Во-первых, они экономят пространство около входа.
• Во-вторых, зимой перед их открытием не нужно очищать от снега большую по площади территорию.
• В-третьих, они устойчивы и хорошо переносят сильные порывы ветра.

Но есть у таких ворот и недостатки:

• Во-первых, их высота ограничивается направляющей балкой.
• Во-вторых, эта балка должна быть всегда очищена от снега, иначе движение створок будет затруднено или вовсе невозможно.
• В-третьих, для устройства этих ворот необходимо свободное пространство вдоль забора.

Из чего можно сделать створки подвесных ворот?

Перед тем как приступать к изготовлению навесных ворот, нужно определиться с их размерами, материалом и другими подобными нюансами. По материалу, из которого изготовлены створки, навесные ворота подразделяются на несколько разновидностей.

Один из самых распространенных материалов, использующихся для изготовления ворот — металл. Можно просто взять профлист и вырезать из него кусок нужной площади. Нередко ворота делаются из пластика, который можно приобрести в виде отдельных панелей, а затем собрать в единое полотно, соединяя по системе паз-гребень. В том случае, если необходимо сохранять тепло внутри помещения, в которое ведут ворота, можно изготовить полотно из сендвич-панелей.

Материалы и инструменты, необходимые для монтажа подвесных ворот

Для того чтобы изготовить навесные ворота самостоятельно, понадобятся профнастил, трубы с квадратным сечением, направляющая балка, врезной замок и ролики. Можно также приобрести комплект автоматики, если будет необходимость сделать ворота автоматически открывающимися.

Из инструментов потребуются болгарка и сварочный аппарат.

Обычно навесные ворота имеют одну створку. Если ширина ворот меньше 3-х метров, то нет необходимости делать вторую створку. Обычно такой ширины достаточно для въезда автомобиля. Но если все же по каким-то причинам будет решено установить более широкие ворота, то лучше сделать их двустворчатыми, иначе направляющая балка может не справиться с нагрузкой.

Ролики, посредством которых будет осуществляться движение створок, изготавливать самостоятельно не нужно. Их можно приобрести уже готовыми, причем обычно они продаются вместе с направляющими.

Ролики и направляющая для откатных ворот

Монтаж каркаса

Каркас ворот изготавливается из металлических труб, сечение которых представляет собой квадрат. Обычно используются трубы шириной 4 см. Зная высоту ворот, нужно нарезать трубы соответствующей длины.

После того как будет нарезано достаточное количество одинаковых по длине труб, их нужно положить на горизонтальную поверхность, на равном друг от друга расстоянии, и соединить. Затем они привариваются посредством точечной сварки.

Для того чтобы проверить, ровный ли получился каркас, необходимо измерить обе его диагонали. Если значения будут одинаковыми, значит, каркас ровный. Если же диагонали будут различаться по длине, то для выравнивания каркаса можно будет слегка постучать молотком по углам.

Выровняв трубы, их можно заваривать полностью. После этого нужно будет собрать еще один каркас из труб с квадратным сечением, но только теперь ширина трубы должна быть в два раза меньше. Этот каркас будет присоединяться к предыдущему изнутри.

После завершения всех сварочных работ каркас нужно прогрунтовать, а затем, дождавшись полного высыхания грунтовочного покрытия, покрасить его, используя специальную краску для металлических поверхностей.

Изготовления полотна

Полотно вырезается из профлиста и присоединяется к каркасу либо саморезами, либо заклепками. Площадь полотна должна быть больше проема и примерно на 20 см перекрывать каждую из сторон, а его верхняя часть должна выступать примерно на 10 см. Внизу же, наоборот, должен остаться промежуток около 5 см между полотном и поверхностью земли.

Сразу нужно определить место, где будет располагаться врезной замок. А определившись с местом, замок лучше сразу же и установить. При установке необходимо следовать инструкции, которая обычно приводится на упаковке.

Монтаж рамы и установка опорных столбов

Следующий этап монтажа навесных ворот — изготовление рамы. Она выполняется из труб с квадратным сечением шириной 12 см. Соединяются они посредством сварки. Если ворота имеют одну створку, то верхняя балка должна иметь длину, равную ширине этой створки. Если же изготавливаются двустворчатые ворота, то балок должно быть две, и длина каждой из них должна совпадать с шириной соответствующей створки.

В качестве опорных столбов для навесных ворот также используются металлические трубы. Они закапываются в почву на глубину более 1 м, а затем заливаются бетонным раствором. Обязательно нужно убедиться в том, что опоры установлены вертикально. Лучшим помощником в этом деле станет строительный уровень или отвес.

Установка направляющей и роликов

Один из последних этапов установки навесных ворот — крепление направляющей балки. Этот элемент присоединяется посредством специальных кронштейнов. Разумеется, та сторона направляющей, по которой на колесиках будет ездить створка, должна располагаться внизу. Обычно направляющая для навесных ворот имеет длину не более 6 м. Поэтому если нужна будет более длинная балка, придется еще раз воспользоваться сварочным аппаратом.

Для увеличения длины балки к ней можно будет просто приварить дополнительный кусок. Нужно следить за тем, чтобы направляющая была без искривлений. В противном случае створка при движении будет застревать.
Для выравнивания направляющей балки можно использовать все тот же строительный уровень.

Как только балка будет закреплена в нужном положении, можно приступать к установке роликов. Они должны быть закреплены на створках с двух сторон — сзади и спереди, при этом не имеет значения, как устроены сами ролики.

Ворота нужно устанавливать роликами вверх, так, чтобы они как раз входили в направляющую балку. Для того чтобы створки при открывании не уехали слишком далеко, на направляющей балке нужно установить специальные ограничители, которые обычно идут в одном комплекте с самими роликами.

На видео: Монтаж направляющей для подвесных откатных ворот.

Автоматизация ворот

Готовые навесные ворота можно снабдить комплектом автоматики, и тогда они будут открываться и закрываться с помощью пульта дистанционного управления. В таком случае не придется прилагать физические усилия, достаточно лишь просто нажать на кнопку, и створки сами поедут по направляющей балке в нужном направлении.

На видео: Монтаж автоматики для подвесных ворот.

bezopasnik.info

Ворота подвесные

Любой загородный участок нуждается в ограждении, причем для удобства заезда автомобиля внутрь необходимо оборудовать ворота. Сделать это можно на данный момент установкой различных конструкций, среди которых подвесные ворота.

Еще их называют откатными. Ранее такой вариант использовался только на промышленных предприятиях или в ангарах, но сейчас вполне возможно установить подвесные ворота своими руками на участке. Такие ворота очень легко открываются, и в то же время, совершенно безопасны при эксплуатации.

Особенности подвесных ворот

Обычные распашные конструкции потихоньку сдают свои позиции, открывая путь более современным, среди которых и находятся подвесные. Они подходят прекрасным образом не только для гаража, но и для оформления въезда на участок.

Подвесные ворота очень схожи по конструкции с откатными, только у последних есть рельса, по которой они передвигаются. А у подвесных весь механизм с направляющей устроен сверху. Выполняются они из пластика или же металла и осуществляют движение вдоль стены или забора. Их можно снабдить ручным или автоматическим приводом.

Вот некоторые особенности, которые присуще данному виду ворот:

  • Если на участке недостаточно места для открывания распашных ворот, то подвесная конструкция будет очень удобна, так как сэкономит место.
  • Не нужно перед открыванием расчищать участок перед ними от снега.
  • Устойчивость к ветру, то есть отсутствие риска, что створки закроются в самый неподходящий момент.
  • Для установки обязательно должно быть продумано наличие свободного места там, куда полотно будет отъезжать.
  • Подвесные ворота ограничиваются по высоте верхней балкой с направляющей.
  • В зимние месяцы обязательна чистка направляющей от скопившегося снега.

Самостоятельное изготовление подвесных ворот

Перед установкой обязательно должны быть произведены расчеты параметров полотна и выполнен небольшой их проект. Так, если планируется заезжать на участок только на легковом автомобиле, то вполне достаточной шириной будет 3 метра. А вот, если подразумевается загонять тяжелую технику и грузовые автомобили, то этот показатель должен быть увеличен на 1 метр.

Для удобства при слишком широких воротах, можно сделать их из двух частей, которые раздвигаются в разные стороны. Уже после проведения замеров обязательно рассчитывается вес готовой конструкции, чтобы подобрать правильную фурнитуру именно для такой конструкции.

Важно! Подвесные ворота с двумя створками лучше делать при помощи профессионала.

Необходимые материалы

Для подвесных ворот понадобятся следующие комплектующие, которые помогут выполнить именно качественную работу:

  • Направляющая с длиной в 2 раза большей, чем сам проезд.
  • Металлические трубы для выполнения каркаса 40*40 и 20*20.
  • Облицовочные материалы для изготовления полотна. Это может быть профнастил, сэндвич- панели или любой подходящий материал.
  • Труба размеров 120*120*4, имеющая квадратное сечение для того, чтобы из нее изготовить верхнюю балку и опоры.
  • Необходимая фурнитура для установки на полотно.
  • Если планируется сделать открывание и закрывание автоматическим, то понадобится соответствующий комплект.
  • Врезной замок и ручка для створки.

Для осуществления такого проекта особо будут нужны только сварочный аппарат и болгарка.

Выполнение каркаса ворот

Каркас подвесных ворот выполняется не очень сложно своими руками:

  1. Для начала делается рама для самого полотна. Для этого вырезаются в соответствии с проектом трубы 40*40. Они будут составлять внешнюю раму каркаса. Резка выполняется под углом в 45 градусов, а потом элементы воедино скрепляются сваркой.

    Важно! Сварочные швы должны быть максимально качественными без щелей, чтобы внутрь труб не просачивалась вода.

  2. После того как основная рама готова, необходимо еще раз проверить соответствие всем размерам. Далее сваривается уже дополнительная рама в середину каркаса створки. Она выполняется из труб с сечением 20*20 мм.
  3. Финишным этапом будет зачистка всех получившихся швов, покрытие антикоррозийного покрытия на все металлические части и покраска каркаса.
  4. После того как каркас полностью высохнет, на это уйдет примерно несколько дней, нужно закрепить облицовку ворот при помощи саморезов или заклепок.

Совет! Для единства стиля крепежный материал можно окрасить в тот же цвет, что и сами ворота.

Уже заранее перед обшивкой полотна необходимо в планируемом месте установить опоры из металла, которые заглубляются на глубину не менее 1,5 м и бетонируются.

Устройство направляющей

Удерживаются ворота на месте и движутся при помощи направляющей, которая параллельна забору и устанавливается к верхней балке или же стене кронштейнами. Если недостаточно стандартной по длине направляющей в 6 метров, то можно приварить недостающий кусок. Установка ее должна выполняться только с использованием уровня.

Купить направляющую можно вместе с механизмом для подвесных ворот. Каждый комплект рассчитан для определенной массы, поэтому выбирают именно такие, которые подойдут к той или иной конструкции. Эти комплекты называются роликовыми тележками и крепятся на направляющую, а впоследствии регулируются. Также производится установка заглушек, которые также есть в комплекте.

Обязательно должен быть установлен улавливатель верхнего типа, который будет фиксировать ворота в закрытом положении, а также исключит раскачивание. Обязательно вся установка должна быть четко по тому алгоритму, который прописан в инструкции к приобретенному комплекту.

Важно! Если планируется установить электропривод, то необходимо предусмотреть подвод кабеля к устройству.

Монтаж створки ворот

Лучше всего, если ворота будут устанавливаться несколькими рабочими. Так будет быстрей и удобней. В первую очередь по уровню устанавливается створка и ролики, находящиеся на направляющей, и свариваются между собой. Очень важно, чтобы все было ровно, поэтому без помощника здесь не обойтись.

Крепление роликов может быть осуществлено шпильками и гайками, но начинающему мастеру это не под силу. Если опыта в такой работе нет, то сварочный аппарат – идеальный вариант. Также в случае неправильной сварки все можно исправить, срезав элементы болгаркой. При желании устанавливается замок и ручка для ворот.

Если очень важно отсутствие ограничения в высоте проезда, то вместо подвесных откатных ворот могут быть установлены консольные.

Важная информация

Существует такое мнение, что для подвесных ворот может использоваться только специальная фурнитура, но это не так, достаточно будет установить обыкновенную консольную фурнитуру, но развернув ее снизу вверх и поразмыслить над тем, каким образом она будет перемещаться.

В нашей стране очень сложно найти комплектующие для подвесных ворот. Они есть, но либо не до конца проработанные, либо просто неподходящие, поэтому проще использовать консольные.

Такая фурнитура сможет выдерживать вес до 400 кг, что вполне достаточно для монтажа подвесной створки и ее перемещения.

Если к вопросу монтажа подвесной конструкции ворот подойти со всей серьезностью, то можно сэкономить неплохую сумму, которая могла бы пойти на оплату профессиональных мастеров.

Заключение

Подвесные ворота – прекрасный вариант для оформления въезда на загородный участок. Они обладают высокой надежностью и прочностью, отлично защищены от взлома и безопасны в эксплуатации. Если конструкция будет правильно установлена, то пользоваться ей без ремонта можно более 15 лет.

bouw.ru

Подвесные ворота на роликах своими руками

Подвесные и откатные роликовые ворота пришли на смену обычным раздвижным створкам. Оба новшества имеют примерно одинаковую конструкцию и один принцип работы. Разница в том, что чертежи первой группы имеют направляющую, прикрепленную к верхней балке. Откатные конструкции лишены этой направляющей, в их работе используется специальный рельс. В обоих случаях движение осуществляется вдоль забора. Уровень работы по сборке и монтажу такого изделия – средний. Чтобы все выполнить своими руками, достаточно обладать начальными знаниями по стройке и по сварке.

Для работы понадобятся следующие материалы:

  • труба с квадратным сечением 4х4см и 2х2см – это будущий каркас.
  • Оцинкованный металл, окрашенный профнастил или сэндвич нужны будут для обшивки движущейся рамки.
  • Металлическая труба с квадратным 12х12см с толщиной стенки 4 мм. Из этой трубы будут изготовлены опоры и верхняя балка.
  • Труба в 2 раза длиннее рамки – это будет направляющая.
  • Фурнитура : замок, колеса, петли
  • Автоматический привод, если запланирована его установка
  • Сварочный аппарат, болгарка, бетономешалка, отрезные и шлифовальные диски на болгарку, а так же щетка на болгарку для зачистки металла.

В продаже имеются комплекты автоматического привода для таких ворот. Цена зависит от дополнительных функций, которые возможно понадобятся потребителю. Если они будут состоять из двух створок, то на каждую нужно будет установить по комплекту. Итак, рассмотрим процесс изготовления самого каркаса.

Порядок изготовления

Первым делом изготавливаем каркас. Для этого на бетонной ровной поверхности раскладываем трубы, заранее подготовленные по размерам. Выставляем все углы, промеряем диагонали и прихватываем точечной сваркой. Если не вымерять диагонали, то каркас может сложиться или пойти на перекос в процессе эксплуатации. Когда все выставлено ровно, швы капитально провариваются, после чего защищаются от шлака и лишнего навара.

Следующим этапом изготавливается створка. Для этого замеряем внутренний размер рамы и после этого нарезаем трубу 2х2см соответственно размерам. Изготовление происходит  по такому же принципу, как и рама. После того, как весь каркас сварен, приступают к его основательной зачистке от возможной ржавчины и прочего налета, защищают растворителем или бензином, покрывают грунтовкой и краской в несколько слоев. Далее створка обшивается профнастилом или другим материалом.

Если подвесные откатные ворота будут входом на какой-либо участок или территорию, то их необходимо оснастить мощной рамой. Как правило, ее изготавливают из трубы 12х12 см. Важно помнить, что верхняя перекладина должна выходить за пределы створки на ширину ее движения в сторону.  Если конструкция будет иметь две движущиеся части, то вылет перекладины с каждой стороны должен быть равен половины каждой. Вертикальные столбы – часть несущей конструкции бетонируется в землю на глубину не меньше 120 см. При монтаже верхней перекладины и вертикальных столбов обязательно нужно пользоваться водяным уровнем, так как любой перекос станет причиной клина или самопроизвольного движения створки.

Направляющую балку подвесных ворот монтируют на стену или к перекладине так, чтобы разрез, вдоль которого будут бегать ролики, был развернут вниз. Один из концов направляющей перекладины должен быть длиннее на величину движения рамки. Глубина движения ограничивается путем наваривания в разрезе направляющей небольшого отрезка арматуры.

Подвесные ворота своими руками являются надежной и долговечной системой. Срок работы составляет около 15 лет. Их изготовление, конечно, имеет некоторые нюансы и тонкости, но конструкция полностью оправдывает себя в местах, где нужно сэкономить место. Кроме того, автоматическое устройство открывания и закрывания гораздо легче установить на продольно-сдвижных створках, движущихся по заданной полуокружности. Остальное посмотрите в видео-ролике, если хотите сделать простые распашные ворота, вам сюда.

soloremont.com

Откатные ворота своими руками: чертежи и пошаговая инструкция

Из всего многообразия разновидностей ворот, уже достаточно продолжительное время, пользуются неизменным спросом откатные системы. Это обусловлено целым рядом их неоспоримых преимуществ перед простыми распашными разновидностями. Но насколько сложно сделать откатные ворота своими руками, какие вообще бывают раздвижные ворота стоит рассмотреть более детально.

Виды раздвижных воротных конструкций

Все сооружения описываемого типа делятся на несколько типов, имеющих отличия, связанные с организацией процесса отрывания. Принимая, какой из них выбрать, для того, чтобы построить раздвижные ворота своими руками, нужно дать разностороннюю оценку характеристикам и устройствам таких конструкций.

Откатные ворота с верхним подвесом

Откатные ворота с верхним подвесом — это самый известный и самый надёжный, но имеющий свои положительные и негативные особенности.

Устройство подвесной системы организовано следующим образом. По рельсу, который прикреплён к верхним частым воротных столбов, на подвесных роликовых тележках перемещается основное воротное полотно. Перемещение по рельсу осуществлялось как при помощи ручного привода или простого физического усилия, так и посредством электродвигателя.

К плюсам стоит отнести:

  • Высокую надёжность и неприхотливость
  • Автономность от погодных и иных условий
  • Относительную простоту исполнения

Минусы такие:

  • Ограничение максимального вертикального габарита, въезжающего через такие ворота автотранспорта
  • Достаточно высокая цена материалов

Откатные по рельсу

Откатная конструкция имеет следующее устройство. Специальный рельс, имеющий направляющий желоб в своей структуре, надёжно закреплён на поверхности земли. Воротное полотно перемещается по этому рельсу при помощи механического или электрического воздействия.

Такую разновидность конструкции можно считать наиболее простой в исполнении, но не самой простой в эксплуатации.

С одной стороны:

  • Вся масса полотна направлена по естественному вектору, что делает сооружение надёжным
  • Для обустройства территории для отката ворот места потребуется ровно столько, сколько составляет параметр ширины воротного проёма

С другой стороны:

  • Грязь с колёс автотранспорта или снег постоянно засоряют желоб, по которому катятся воротные ролики, что требует постоянного контроля и чистки направляющего рельса
  • Постоянное наличие песчинок грунта в рельсовом желобе ведёт к преждевременному износу роликов и необходимости их регулярного ремонта и замены, что достаточно дорого

Консольные

Наиболее сложными по конструкции, но максимально практичными с эксплуатационной стороны есть консольные ворота.

Устройство откатных ворот консольного типа следующее. Основное полотно крепится на роликовой системе, которая перемещается по рельсу. Он может находится как около поверхности земли, так и посредине или в верхней части всей конструкции. В верхней части и на противоположном от передвижной конструкции столбе имеются роликовые блоки, обеспечивающие упор воротам во время движения и фиксацию в закрытом положении.

Положительными сторонами этого варианта есть:

  • Универсальность для любых видов транспорта
  • Неприхотливость в эксплуатации

Минусами же можно считать:

  • Высокую цену
  • Необходимость значительного дополнительного пространства для обустройства противовеса

Разделение типов раздвижных ворот может быть связано и с типом опор, на которые будет крепиться вся конструкция.

Ворота на винтовых сваях

Такая структура требует минимального временного периода для построения. Делается она так. Сваи завинчиваются в грунт на глубину минимум 1,5 метра. Это зависит от степени промерзания поверхности зимой. В северных регионах этот показатель достигает 2 м. На готовые опоры монтируется вся остальная система.

Следующим фактором, который может иметь различие при сооружении откатных ворот, есть способ их перемещения. Таких вида два:

Механические системы

Движение полотна приводится в действие при помощи прямого физического усилия человека. Этот вариант простой и дешёвый, но не слишком удобный, если въездом приходиться пользоваться часто.

Автоматические системы

Достаточно дорогие, но очень удобные конструкции, которые получили максимальное распространение, не смотря на цену. Для их обустройства нужны комплекты автоматического открывания, которые состоят из множества компонентов.

Подготовка сооружения откатных ворот

Перед тем, как сделать откатные ворота своими руками, необходимо будет выполнить ряд процедур.

Во-первых, нужно принять решение, нужны ли именно раздвижные ворота или достаточно будет обойтись распашными. Поэтому следует знать

Принцип работы

Отдавая предпочтение откатным системам, желательно иметь представление о принципе их работы.

Сами ворота состоят из одного полотна, а не двух, как в большинстве распашных вариантов. К рамке полотна прикреплена несущая балка. Она, в свою очередь, имеет особый профиль. Внутри него перемещаются роликовые каретки, которые имеют плотный контакт с профилем. Во время этого движения балка тоже перемещается вместе с главным полотном. Так происходит открывание и закрывание воротной системы. При полностью закрытом положении очень сильно увеличивается нагрузка на роликовые каретки и балку. Для облегчения этого воздействия используется концевой разгрузочный ролик. Он входит в нижний улавливатель и упирается в него. В противоположной части конструкции для фиксации полотна во время полного открытого положения также применяется концевой ролик, который имеет ограничитель и улавливатель.

Преимущества раздвижных ворот

К этому перечню стоит отнести:

  1. Экономию территории
    За счёт того, что при открывании не требуется специальное пространство, такие системы не просто его экономят, но позволяют обустраивать въезд на территорию в местах непосредственного её соприкосновения с проезжей частью. С внутренней стороны огороженной территории также могут припаркованная техника ставиться сразу у линии ворот, а не на расстоянии нескольких метров, как это бывает в случае с распашными конструкциями.
  2. Проём раздвижной системы не имеет верхних, а также, нижних ограничений.
  3. Не снегопады, не грязь с колёс автотранспорта на влияют на качество работы раздвижной системы.
  4. Основная масса элементов перемещения, которые участвуют в качении полотна, расположены внутри балки, в следствие этого, менее коррозируются.
  5. Система противовеса и распределения нагрузок позволяет приводить в движение полотно малыми усилиями.
  6. Такие конструкции оборудуются автоматикой наиболее просто, а следовательно дешевле.
  7. Надёжный фундамент и элементы удерживания способствуют противодействию всей системы большим парусным нагрузкам.

Оценка возможности монтажа

Перед тем, как начнутся непосредственно изготавливаться автоматические ворота своими руками, следует определить возможность их установки.

  • Оценка свободного пространства
    Для нормального размещения всей конструкции потребуется место вдоль линии открывания, которое будет минимум в полтора раза больше длины воротного полотна. Это нужно для того, чтобы поместились в этом пространстве не только сами ворота, но и противовес.
  • Поверхность грунта
    Для перемещения полотна потребуется ровное горизонтальное пространство. Если поверхность земли неровная, то её нужно выровнять, в противном случае, установка откатных ворот будет невозможна.
  • Со стороны, в которую будут открываться будущие ворота не должна располагаться калитка. Её целесообразно разместить с противоположной стороны. Делать её в самом полотне тоже не стоит. Это будет неудобно, так как придётся постоянно перешагивать высокий порог, а для въезда садовой тачки или мопеда и вовсе нужно будет открывать ворота.
  • В качестве пешеходного прохода раздвижные системы лучше не использовать, поскольку ролики и остальные элементы имеют определённый ресурс, который выработается при частом открывании гораздо быстрее запланированного проектом.
  • При обустройстве въезда под углом стоит это предусмотреть и увеличить ширину проёма, что, конечно же увеличит и стоимость строения.

Специфика расчётов

Чтобы все системы работали слаженно и надёжно, нужно заранее произвести несколько важных вычислений. Установка откатных ворот начинается со следующих расчётов.

Расчёт габаритов

Эти показатели будут определять функциональность собранной системы и количество израсходованного на неё материала, следовательно

Ширина откатных ворот будет равна

  • Общей ширине самого проёма
  • Технологическим зазорам открытия и закрытия
  • Минимальной дистанции между центрами кареток

Высота
Будет иметь значение, равное высоте опор или меньшее, в зависимости от желания владельца

Расчёт противовеса

Чтобы полотно получало свободный ход и не создавало чрезмерных нагрузок на систему перемещения, нужно, чтобы масса конструкции была равномерно распределена по кареткам. Этому способствует само расположение кареток и противовес, длина которого должна быть в пределах, не меньше 40% всей ширины ворот. Самым лучшим числовым значением, в этом случае, будет 50%.

Расчёт веса

Здесь следует учесть используемый для построения ворот материал.

  • Профнастил имеет параметр – 4 кг/м. кв.
  • Листовой металл 2 мм весит 17 кг/м.кв.

Исходя из этих чисел, полотно, имеющее габариты 2х4 м. примерно будет весить 200 кг. Это нужно учитывать для подбора направляющей балки. Но выбирать её нужно с запасом по массе до 40%, чтобы продлить срок её службы и увеличить общую надёжность конструкции.

Расчёт прочности фурнитуры

Компонентами системы, обеспечивающей перемещение полотна ворот, являются:

  • Улавливатели
  • Ролики
  • Поддерживающая шина

Фурнитура выдерживает нагрузки:

  • Парусные
  • Веса ворот и трения

Ветровая нагрузка имеет значение при ветре 12 м/с – 90 кг/м.кв. Чтобы ворота имели запас прочности, нужно брать значения с запасом. Боковой момент равен 100 кг/м, и умножается он на 8 кг/м. Получается — 800 кг/м. На каждую опорную составляющую приходится 150-180 кг/м.

Дополнительные расчёты

Стоит придать значение рейке, которая используется в раздвижной конструкции, количеству анкеров, опоре для роликовых кареток. Важным моментом является расчёт закладных на опорах. Здесь целесообразно исходить из 60% общей массы полотна, поделённой на общее количество закладных элементов.

Изготовление и установка ворот

Монтаж откатных ворот является достаточно ответственной работой, включающей в себя много этапов, каждый из которых имеет своё значение. При том, что общий алгоритм действий близок к любому подобному, всё же он имеет отличия, которые стоит учесть.

Подготовка

Сдвижные ворота своими руками начинать следует с подготовки. Для этого необходимо:

Оценить состояние столбов
Если они остались от прежних ворот. Здесь надо проверить:

  • Проверить ух уровень
  • Надёжность крепления в грунте
  • Состояние материала, из которого они выполнены

Если все параметры в норме, то такие опоры будут годны для использования в откатной конструкции, если же нет, то нужно установить новые стойки или колонны.

Обеспечить возможность копания ямы
Имеющей габариты 0,5м в ширину и 2 метра в длину. При этом яма должна копаться впритык к столбу и быть параллельной траектории ограждения.

Если строятся кирпичные колонны
То нужно в них поместить закладные, которые имеют габариты пластины 100 на 100 мм и её толщину 5 мм. Верхний закладной элемент располагается внутри опоры рядом с её краем, который соприкасается с проёмом. Нижний закладной элемент находится с той же стороны, но на дистанции 200 мм от нулевой отметки, за которую считают габарит въезда через ворота.

Самый распространённый параметр ширины проёма – 4 метра
Большинство наборов фурнитуры подходят именно под это числовое значение. Если нет особых требований выполнить проём шире или уже, то разумнее всего руководствоваться этим показателем.

Требуется сразу иметь представление о материале облицовки поверхности ворот
Все материалы имеют различную массу, а это, в свою очередь, отразится на типе силовых элементов. Даже если полотно покрыто лёгким материалом, оно может быть дополнительно декорировано ковкой или другими украшениями, которые имеют свой вес. Это надо учитывать.

Выбор комплектующих

Конструкция откатных ворот состоит из массы деталей, количество и характер которых нужно знать заранее, чтобы купить. Для этого составляется чертёж или, хотя бы, эскиз, на котором нанесены все элементы и их крепежи (такой чертеж Вы можете найти выше). Обычно, вполне достаточно такого набора:

  • Направляющий рельс — 6 метров
  • Роликовая каретка — 2 шт
  • Накатной ролик — 1 шт
  • Верхние ролики — 1 шт
  • Уловитель (нижний) — 1 шт
  • Уловитель (верхний) — 1 шт
  • Заглушки резиновые — 2 шт

Разметка

Этот этап включает несколько параметров:

  • Нужно выбрать нулевую отметку. За неё, как правило, принимают уровень в месте непосредственного въезда в проём гаража или участка. Сам уровень поверхности можно создать в последствии. Важно знать его при возведении откатной конструкции и отметить на обоих опорах.
  • Через нулевые отметки натягивается верёвка вдоль ограждения в сторону, куда будет открываться вся система, на расстояние более двух метров.

Фундамент для откатных ворот

Для фундамента роется яма, которая имеет параметры — 2 метра в длину, 0,5 метра в ширину и 1,5 метра в глубину.

В готовую ямы помещаются арматурные каркасы, выполненные из арматуры 16 мм. Вдоль ямы впритык к несущему столбу кладётся швеллер №20. К нему приваривается каркас. Стенки и дно ямы рекомендуется выстелить плёнкой.

Поверхность швеллера должна быть на отметке ноль, которая отмечена на опорах. Края ямы можно обустроить досками, чтобы придать аккуратности краям будущей бетонной конструкции.

Заранее должны быть уложены электропровода, если планируется применение электропривода. Производится бетонировка в пропорциях:

  • Одна часть цемента М400
  • Две части песка
  • Четыре части щебня
  • Одна часть воды, но её количество регулируется степенью увлажнённости всех сыпучих компонентов. Рекомендуется добавление пластификатора С-3 или аналога

Заливку фундамента для откатных ворот бетона нужно производить в один день, не давая застывать залитым слоям, иначе монолитная конструкция не получится. Если нет возможности использовать большую бетономешалку, то целесообразно купить товарный бетон.

Бетон подаётся в яму аккуратно, чтобы не нарушить расположение армированного каркаса.
Остатки бетона после заливки следует удалить с поверхности швеллера. Застывание бетона длится 28 дней, но монтажной прочности он достигает примерно через неделю. С этого времени допускается проведение остальных монтажных операций.

Автоматика для откатных ворот

Если конструкция откатных ворот будет иметь автоматику, то нужно позаботиться о её приобретении, исходя из следующих характеристик, так как при выборе автоматики для откатных ворот крайне желательно не ошибиться:

  • В проёме 4 метра рекомендуется применять привод, рассчитанный на 500-600 кг воротной массы.
  • Для проёма до шести метров берётся автоматика для 600-1300 кг.
  • При интенсивной эксплуатации рекомендуется использовать комплекты для массы до 1800 кг.

Если будут делаться сдвижные ворота своими руками без автоматики, то приобретение её не нужно, но все остальные работы выполняются в той же последовательности и в том же объёме.

Изготовление рамы

Рассматривая, как сделать раздвижные ворота своими руками, следующее, что надо выполнить после установки столбов и заливки бетонного основания, это изготовить раму будущих ворот.

Для этого нужно использовать профильную трубу 40 на 40 мм. или уголок с полкой не менее 40 мм. Отрезанные по указанным в схеме размерам куски металла выкладываются на ровной поверхности и свариваются. Посредине рамки тоже должна быть перемычка для создания нужной жёсткости. К готовой рамке приваривается противовес. Далее производится крепление облицовки полотна.

Очень важно, чтобы все работы велись на ровной поверхности, иначе добиться получения изделия, которое будет иметь однородную плоскую поверхность, будет сложно. Если нет возможности проведения подобных работ качественно, то лучшим решением будет обращение к профессионалам.

Монтаж

Чтобы удобно было крепить роликовые тележки, надо купить монтажную пластину. Она поможет:

  • Производить регулировку положение полотна горизонтально и по высоте
  • Снимать ворота, если потребуется ремонт роликовых блоков

Последовательность монтажа следующая:

  1. Роликовые тележки надеваются на монтажную пластину, следя, чтобы высота была на всех шпильках однородной.
  2. На фундаменте размечается дислокация монтажных пластин. С этой целью, от края швеллера, который расположен ближе к проёму, отмеривается расстояние 1500 мм, проводится разметочная линия, которая перпендикулярна длине швеллера. С этой линией будет соприкасаться край первой монтажной пластины.
  3. Вторая пластина будет находится в месте, которое определяется следующим образом. Измеряется общая длина ворот и из неё вычитается 100 мм. Это полученное расстояние следует отложить от края ответной опоры параллельно линии воротного полотна до швеллера. В этом месте чертится перпендикуляр. Он будет касательной линией для второй монтажной пластины.
  4. При не слишком высокой надёжности опор, следует к закладным приварить трубу из профиля на высоту, которая равна высоте воротного полотна плюс ещё 200 мм. Параметры этой трубы будут 40 на 40 мм. На опорной колонне она может быть монтирована вплотную к краю. На противоположной колонне её следует крепить на расстоянии 20 – 50 мм от края опоры.
  5. Далее натягивается шнур. Его располагают на высоте около 200 мм и расстоянии до 30 мм от обоих столбов горизонтально и одновременно параллельно линии открывания ворот. Расположение верёвки должно быть по всей длине перемещения ворот.
  6. В несущую балку устанавливаются роликовые каретки. Их сдвигают на середину полотна. После этого ворота перемещают вертикально над швеллером. Каретки, в это время, устанавливаются возле начерченных заранее отметок. Установленные площадки на этом этапе можно слегка приварить, проверив уровень ворот.
  7. Далее проверяется движение ворот и уровни во всех направлениях. Если нет никаких помех и затруднений при движении, зубчатая рейка для откатных ворот позволяет им легко перемещаться, то можно завинчивать плотно гайки на каретках и приваривать окончательно площадки.
  8. На заднюю часть несущей балки крепится заглушка. В передней части – устанавливается концевой ролик.
  9. На опорной колонне в её верхней зоне крепится направляющее устройство с роликами. С этой целью на столб устанавливается кронштейн, который удерживает направляющую. Далее производится разметка отверстий. В кирпичной колонне кронштейн монтируется анкерами, к столбу из металла его можно приварить или прикрутить саморезами. Потом ролики выставляются таким образом, чтобы он максимально плотно охватили рамку ворот, при этом сохраняя их вертикальное положение.
  10. Полотно откатывается в закрытое положение. На противоположном от несущего столбе производится разметка крепежа нижнего уловителя. При этом нужно, чтобы концевой ролик достаточно плотно заходил на полку улавливающего устройства, обеспечивая тем самым снятие нагрузки с роликовых блоков. Последним действием повторно проверяется лёгкость хода ворот.
  11. Устанавливается верхний уловитель. Его функция – предотвращать полотно от раскачивания во время ветра. Ворота закрываются и в этом положении производится разметка верхнего уловителя. Если необходимо, то может ещё быть установлен задний ограничитель. Его задача – не допускать воротам открываться слишком далеко, когда они полностью отрыты.

Покраска

После проведения всех установочных работ производится покраска. Сама рамка должна быть погрунтована и покрашена в процессе изготовления, так как прикреплённое к ней облицовочное покрытие на стадии сборки всей конструкции не позволит нанести краску под закреплённые материалы. Собранную конструкцию обязательно обезжиривают, места сварки зачищают от шлака щёткой по металлу, ржавчину удаляют наждачной бумагой. После этих работ поверхность металла покрывают грунтом и двумя слоями краски, давая полностью просохнуть каждому слою.

После покраски производится смазка всех трущихся элементов, если это оговорено инструкцией.

Распространённые ошибки

Установка автоматических откатных ворот требует тщательности на всех этапах, но отсутствие опыта исполнителя может стать причиной некоторых типичных ошибок, которые допускают новички.

  1. Плохая подготовка и выполнение фундамента.
  2. Неправильная сборка конструкции.
  3. Ошибки при подборе массы полотна под несущую балку. При этой ошибке полотно ворот может провиснуть.
  4. Наличие скрипа может говорить о том, что в подшипники попал песок.
  5. Красить надо аккуратно, не допуская появления потёков красителя.
  6. В разных регионах разная глубина промерзания почвы. Поэтому, если есть сомнения, что 1,5 метров глубины ямы для фундамента будет достаточно, чтобы мороз не вспучил почву под ним, то лучше сделать фундамент на большую глубину.

Видео по установке откатных ворот

Краткая пошаговая видео инструкция по установке откатных ворот своими руками. Авторы видео «Заборики» действительно знают свое дело и их инструкция довольно неплоха. В данном видео показаны все этапы установки откатных ворот от самого начала

Заключение

В статье было рассказано, как как сделать автоматические ворота своими руками. Если соблюдать все рекомендации, то можно добиться вполне приемлемого результата. Конечно, чтобы всё было идеально, такую работу должны выполнять профессионалы. Ведь важно знать не только, как сделать какой-либо участок построения, а и иметь опыт в выполнении подобных операций. По описанной выше последовательности выполнения работ можно сделать откатные ворота своими руками без автоматики, если откатная система будет использоваться в местах, где она будет использоваться редко или там, где есть риск кражи оборудования. Самый распространённый подобный пример – дачные сообщества.

Различные монтажники по-разному производят сборку раздвижных воротных систем. Это может ещё зависеть и от предлагаемых промышленностью комплектов фурнитуры и автоматики. Поэтому описанный алгоритм носит, скорее рекомендательный характер. Основным документом для возведения подобных конструкций стоит считать строительный проект и инструкцию к используемому оборудованию. На всех этапах выполняемых работ следует не забывать о соблюдении техники безопасности, использовать все имеющиеся средства индивидуальной защиты.

myfencing.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
