Ворота веерного типа своими руками – изготовление универсальной конструкции, как сделать из профильной трубы, самодельные рулонные ворота из ПВХ

remoo.ru

75 фото типовых и оригинальных проектов

Ворота и забор используют все владельцы загородных или дачных участков. Ведь благодаря таким конструкциям у владельцев есть возможность оградить свое личное пространство. Не обязательно при этом использовать помощь специалистов. Намного экономнее сделать все работы самостоятельно, уделив внимание определенным вещам.

Перед началом рабочего процесса следует особое внимание уделить созданию чертежей, ознакомиться с установкой столбов, правильно подобрать материалы для конструкции.

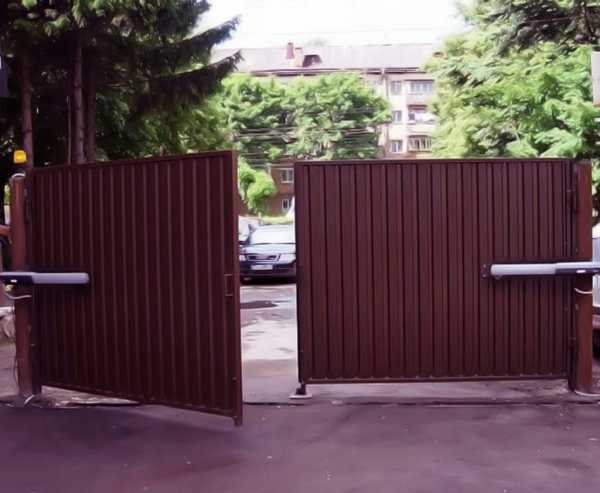

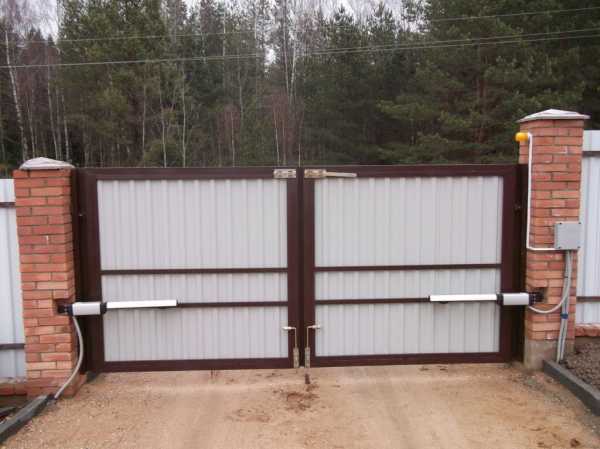

Достоинства распашного типа

Независимо от того, какую модель вы подберете, следует подобрать наружный или внутренний метод открывания створок. При этом сложностей во время работы не должно возникнуть.

При правильном выполнении всех основных этапов ваша конструкция будет служить продолжительный период времени. Стоит рассмотреть основные достоинства такого выбора:

• комфорт при использовании;
• широкая вариация материалов, Все зависит от личных предпочтений, подбор в зависимости от интерьера;
• высокий показатель функциональности;
• компактная конструкция;
• отсутствуют ограничения касательно размера.

Распашной тип известен простыми монтажными работами. Изделие не требует к себе дополнительных мер ухода, они прочные, дополнят ваш интерьер. При желании можно оборудовать ворота с помощью автоматической системы.

Стоит рассмотреть также недостатки такого изделия. Это учет внешних факторов, например, ветра, снега. То есть, модель подбирается с учетом региона, в котором вы проживаете. Необходимо для такой модели освободить место.

Особенности конструкции

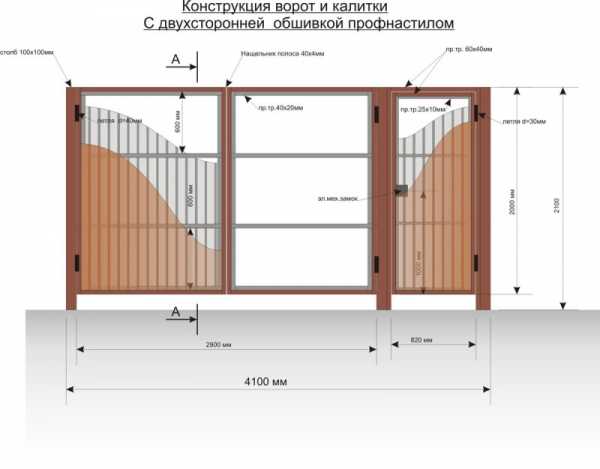

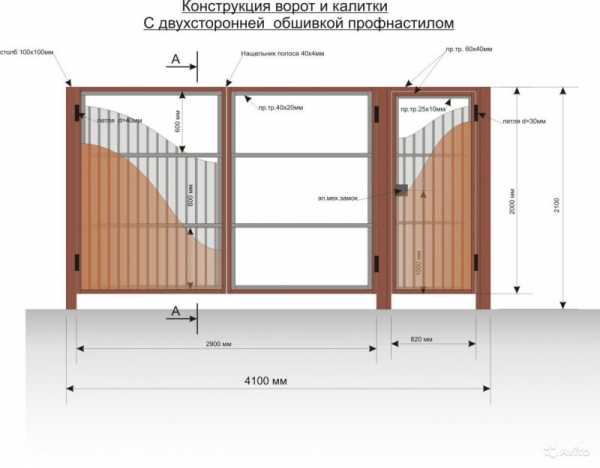

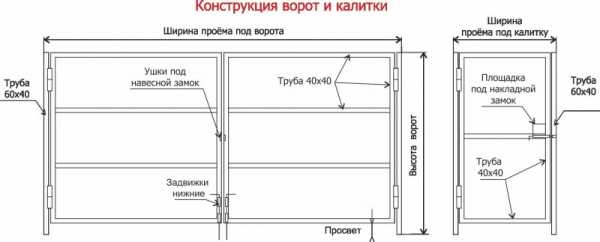

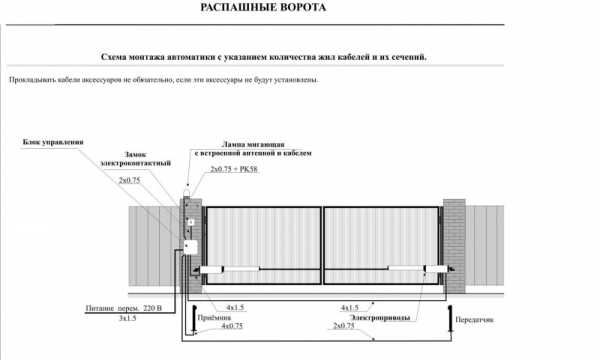

Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

• выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости;
• соответственно с типом ворот подбираются опорные стойки;
• металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал;
• зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия;
• обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.

Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации. Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы.

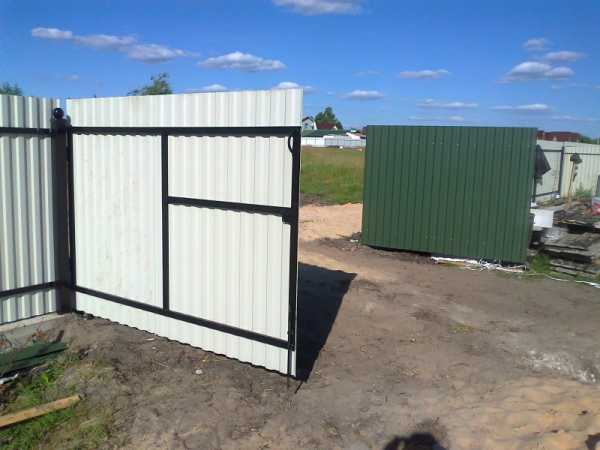

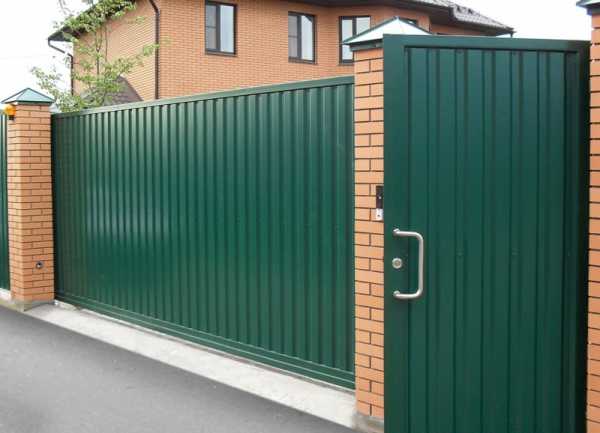

Профлист

Ворота, выполненные из данного материала, пользуются особой популярностью. Ведь створки могут открывать в разные стороны, а не исключительно в одну сторону. Из этого полотно можно сделать калитку.

По сравнению с деревянными изделиями в этом случае необходимость в дополнительном ремонте, уходе отпадает. При желании изделия дополняют с помощью автоматики. Итак, выделяют такие достоинства данного выбора:

• низкая, доступная широкому кругу потребителей стоимость;
• эстетичность, изделие достаточно привлекательно выглядит;
• высокие качественные характеристики;
• продолжительный срок эксплуатации;
• рабочий процесс, который можно организовать самостоятельным путем.

Среди недостатков выделяют подверженность внешним фактором. В большей мере это касается ветра, или же снега. Также необходима установка петель, правильно установить столбы.

Установка

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм. Для соединения изделия таких габаритов потребуется сварка.

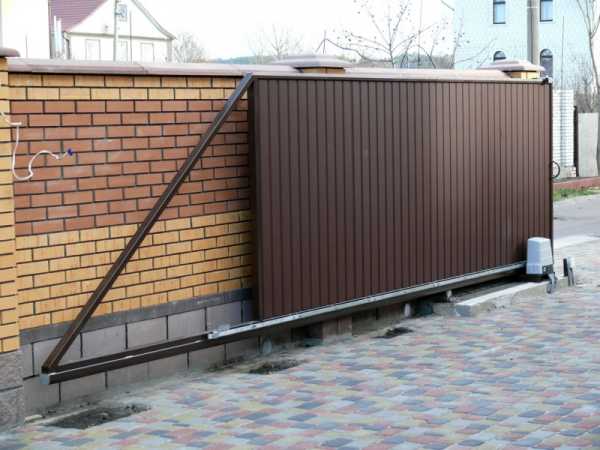

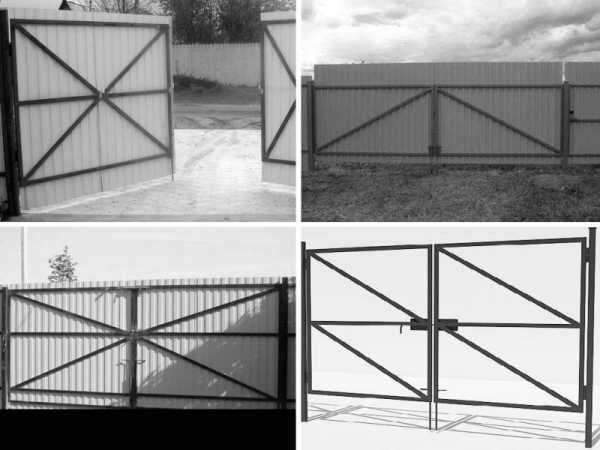

С помощью использования диагональных натяжителей можно усилить конструкцию каркаса. Определитесь с местом, предназначенным для замка, запора, ограничителей.

Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.

Варианты установки

Стоит отметить, что опорные столбы можно забетонировать, или же забить в землю. Для большей надежности конструкции необходимо отдавать предпочтение бетонированному варианту.

Важно правильно установить петли. Опоры погружают в грунт на глубину около 130 см. Данный способ экономит время, при этом можно сразу приступать к следующему этапу – крепление петель, вешание створок.

Ямы для способа бетонирования используют глубиной 150-200 см. Зависимо от сечения закапывания трубы подбирают определенный диаметр. Необходимо заняться подушкой. То есть приготовить песок, щебень, затем залить все с помощью бетона.

Выводы

Независимо от того, какой тип ворот вы выберете, стоит выполнять все роботы исходя из чертежей. Если вы хотите распашную конструкцию, тогда необходимо помнить об их использовании на предприятиях. Раздвижные механизмы применяют для въезда, выезда из территории.

Достоинства и недостатки можно найти в каждом типе. Подберите наиболее оптимальный для себя вариант.

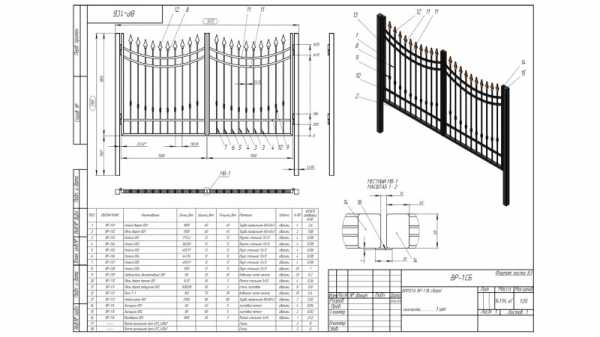

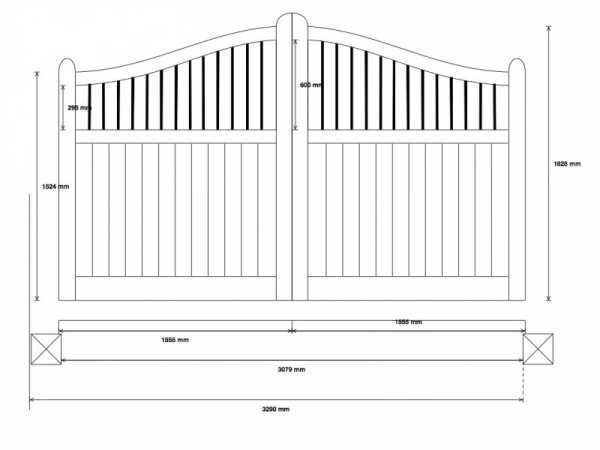

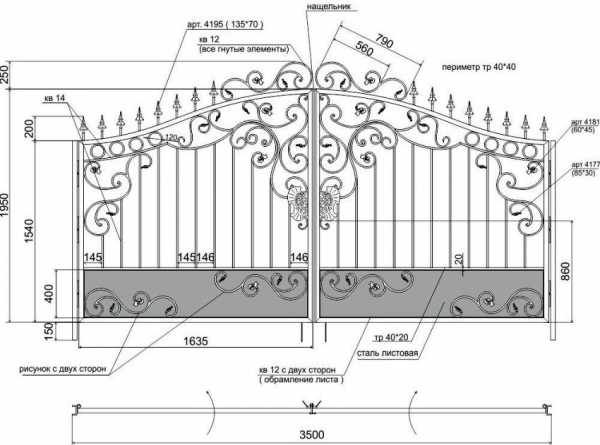

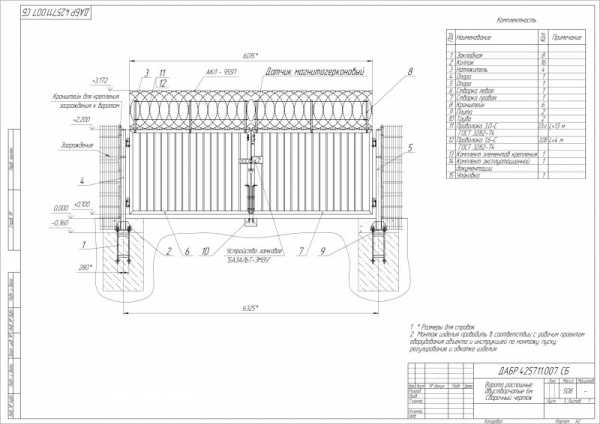

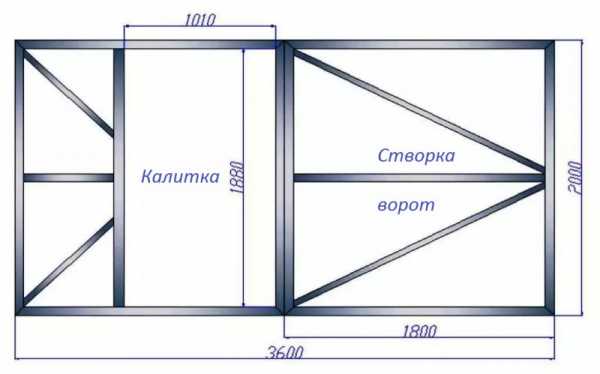

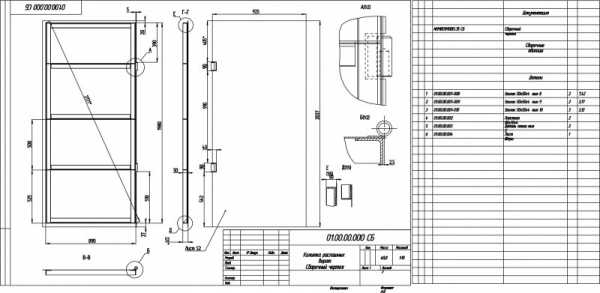

Фото чертежей ворот

Также рекомендуем посетить:

mojdominfo.ru

Ворота своими руками + чертежи, схемы, фото

Любой дачный участок в обязательном порядке оборудуется забором и воротами. Если у вас есть автомобиль, то процессу по изготовлению ворот следует уделить особое внимание. Сегодня существует несколько типов ворот, которые можно сделать. Большой популярностью пользуются откатные или консольные ворота. В этой статье мы расскажем вам о том, как сделать откатные ворота своими руками.

Достоинства и недостатки консольных ворот

Прежде чем приступить к подробному изучению вопроса о монтаже и изготовлении откатных ворот своими руками, предлагаем вам ознакомиться с их положительными и отрицательными сторонами.

Преимущества:

• За счет отсутствия открывающихся консольных створок, внутри и снаружи двора появляется гораздо большее полезное пространство. Объясняется это тем, что открытые ворота направляются вдоль забора.
• Особая конструкция откатных ворот сводится к тому, что снизу и сверху нет никаких ограничений по габаритам.
• Установленное полотно откатных ворот своими руками подвешивается над уровнем земли около 100 мм. Поэтому если будут обильные снегопады, ничто не будет мешать процессу их открывания.
• Механизм открывания скрыт в балке. Как следствие они защищены от негативного воздействия влаги и других атмосферных явлений.
• Если устанавливается автоматика своими руками, то открыть откатные ворота сможет даже ваш ребенок.
• При соблюдении технологии изготовления фундамента под консоль, устройство откатных ворот способно справиться с серьезной ветровой нагрузкой.
• Изготовленные откатные ворота легко оборудовать автоматикой. Так, открывание может выполняться при помощи дистанционного управления.

Есть и минусы этого решения:

• Если у вас нет никаких навыков в строительстве подобных конструкций, то можете столкнуться с затруднениями. Объясняется это тем, что из всех видов откатных ворот, консольные сделать своими руками сложнее всего.
• Для открывания консольной створки откатных ворот вдоль забора должно быть свободное пространство в 1,5 раза больше, чем размер самих откатных ворот. Не всегда есть возможность обеспечить это.

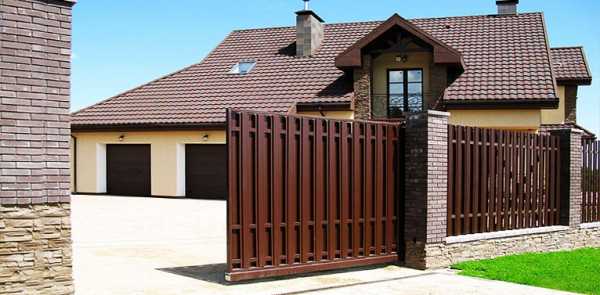

Разновидности конструкций

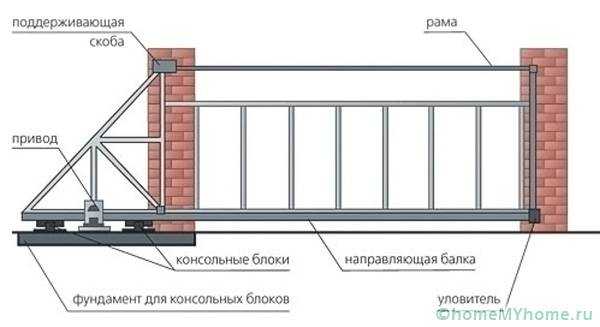

Что касается типа откатных конструкций, то ворота подразделяются на консольные, подвесные и откатные по рельсе. Что касается консольных, то это те откатные ворота, большая часть которых подвешена в воздухе. Сама балка оснащается П-образным профилем, внутри которой ступеньки. Внутри этой балки осуществляет движение ролик. Так, вся образующаяся нагрузка от передвижения полотна откатных ворот направляется на балку через ролики. Консольные откатные ворота также подразделяются по месту расположения: вверху, посередине, снизу.

Что касается подвесных, то здесь также имеется балка. Но ее упор осуществляется на два столба, которые установлены в проеме своими руками. Эта балка имеет особое строение. Ее края загнуты внутрь. Внутри балки устанавливаются ролики, по которым осуществляется передвижение откатных ворот.

Если говорить за откатные конструкции по рельсе, то внизу консольной створки крепится ролик, который при открывании двигается по направляющей балке, располагающейся в основании. Данный тип откатных ворот самый простой в изготовлении. Однако если говорить за минус откатной створки, то он сводится к тому, что в рельсе может скапливаться мусор, листва и набиваться снег. Все это будет затруднять процесс передвижения откатных ворот.

На чем остановить выбор

Какой тип откатных ворот лучше трудно сказать однозначно. Однако стоит их разделить по некоторым критериям. Если вы хотите большую надежность, то стоит отдать предпочтенье подвесным откатным воротам. Данная система имеет продолжительный срок эксплуатации. Плюс ко всему, они очень просты в использовании. Их эксплуатационный срок может достигать до нескольких десятков лет. Однако они имеют один недостаток – имеющаяся балка создает ограничения по высоте, въезжающей машине к вам во двор.

Важно! Сегодня существует одно оригинальное решение, которое нивелирует этот недостаток. Так, при открытых откатных воротах перемычка над въездом попросту снимается, а потом одевается по необходимости. Особенно это эффективно, если время от времени к вам заезжает крупногабаритный транспорт.

Если смотреть на вопрос со стороны цены, то откатные ворота по рельсе самые доступные и дешевые. Вам необходимо заложить в направляющую, сварить дверное полотно и снизу закрепить колесико. Ну и самая дорогая конструкция – консольная. Она очень трудная в исполнении. Однако в ее сторону имеется большое количество положительных сторон, перечислим некоторые:

• Очень проста в эксплуатации.
• Можно автоматизировать процесс открывания.
• Никакие природные явления не выведут из строя систему, разве что у вас в поселке будет ураган.

Что необходимо продумать заранее

Итак, прежде всего следует понять, возможно ли в вашем случае установить именно откатные консольные ворота своими руками. Ведь в некоторых ситуациях это вообще невозможно. Итак, прежде всего следует подумать о таких нюансах и моментах:

• Возле откатных ворот вдоль забора должно быть достаточно свободного места как минимум в 1,5 раза. Причина в том, что консольная откатная конструкция имеет не только полотно, закрывающее проем, но и особую конструкцию, которая имеет размер приблизительно в половину всего проема. За счет этого работа всей системы будет проходить исправно.
• Вдоль забора от ворот должен быть свободный прямой участок, так как откатные ворота двигаются только по прямой.
• Рельеф всей площади основания должен быть ровным. Ничто не должно препятствовать свободному передвижению консольной створке ворот.
• В сторону, куда откатываются ворота не должна присутствовать калитка. Она должна быть с противоположной стороны. Плюс ко всему, исключите высокие пороги, чтобы даже пожилым не составляло труда перешагивать его.
• Не рекомендуется использовать откатные ворота в качестве калитки одновременно. Почему? Дело в том, что любой механизм рассчитан на определенное количество циклов. А если при каждом удобном случае открывать откатные ворота, да еще и не полностью, они могут прослужить вам меньше заявленного времени.

Если по всем этим параметрам у вас все проходит, то можно приступать к выполнению расчетов. Также можно подготовить ворота своими руками чертежи, схемы и эскизы конструкции. Наличье этого значительно упростит выполнение поставленной задачи.

Делаем правильные расчеты

Итак, прежде всего следует произвести правильные расчеты, без них никуда. Если проигнорировать этот этап, то вряд ли ваш проект закончится с успехом. Итак, процесс расчет обязательно включает следующее:

• Высота и ширина проема.
• Противовес.
• Общий вес всех элементов откатного полотна.

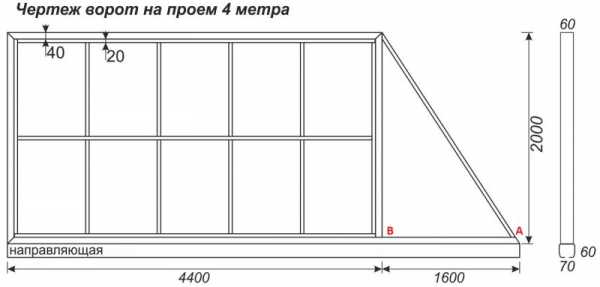

• Изготовление схемы или чертежа.

При расчете высоты и ширины полотна откатных ворот необходимо учитывать и современный рынок. Например, если необходимо нарастить профиль, то здесь никаких проблем не будет. Но если необходимо раскроить лист профнастила, то здесь возникают определенные затруднения. Плюс ко всему, конечный результат с раскроенным листом профнастила будет не очень красивым.

Также учитывается и вес всей откатной конструкции. Если этого не сделать, то сложно будет подобрать соответствующий механизм открывания ворот. Ведь ролики и другой механизм должен справляться со всей нагрузкой на протяжении всего эксплуатационного срока.

Важно! Если по схеме полотно откатных ворот будет большим, то обязательно учитывается ветровая нагрузка. Поэтому вам следует оценить особенность ветров в вашей местности. Но в любом случае необходимо в конструкцию откатного каркаса ворот задать небольшой запас прочности.

Итак, проще всего – получить готовый эскиз от специализированной компании. Но в этом случае вам придется попрощаться с энной суммой денег. Но при желании такие расчеты делаются своими руками без привлечения специалистов в этом профиле. Далее приводим вычисления, которые касаются консольных ворот.

Высота и ширина проема

Так, ширина консольной створки ворот будет равна ширине проема, минимальному расстоянию между центрами кареток, технологическим отступам закрытия/открытия. В любом случае в конечном счете консольная створка должна быть большей от габаритов проема, чтобы она перекрывали все возможные щели и зазоры.

Противовес

Вот это один из важных моментов. Чтобы консольные ворота имели уравновешенность обязательно сооружается противовес. Наличье противовеса будет содействовать тому, чтобы на каретки приходилась равномерная нагрузка. Поэтому логично предположить, что противовес будет большим.

В любом случае размер противовеса не должен быть меньше чем на 40 процентов от ширины ворот. В идеале, когда противовес имеет 50 процентов ширины консольной створки. Так, если консольная створка имеет 4000 мм, значит, противовес должен иметь 2000 мм.

Вес

Для вычисления этих показателей, заранее следует определить из какого материала будут делаться откатные ворота. Например, профнастил имеет 4 кг/м². Что касается стали, то лист, толщиной в 2 мм имеет 17 кг/м². Так, если учесть все детали и элементы, то вес всей консольной створки вместе с каркасом может достигать до 200 кг.

Если вы уже определились с этими данными, то вы сможете правильно подобрать балку, механизм, ролики и тому подобное. Например, если ворота имеют вес в 300 кг, то балка может иметь толщина 3,5 при габаритах 9×5 см. В любом случае требуется запас прочности.

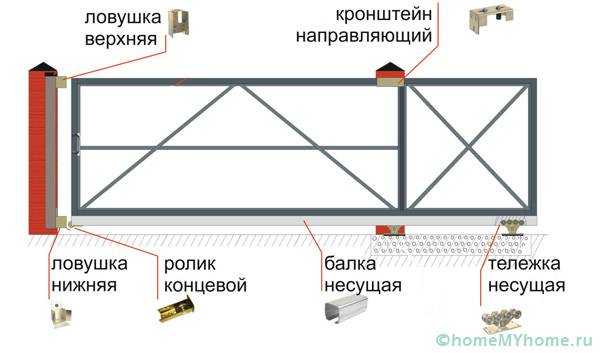

Прочность фурнитуры

Если вы не рассчитаете возможную нагрузку на фурнитуру, то все может закончиться быстрым выходом ее из строя. Итак, для откатных ворот необходимо приобрести следующую фурнитуру:

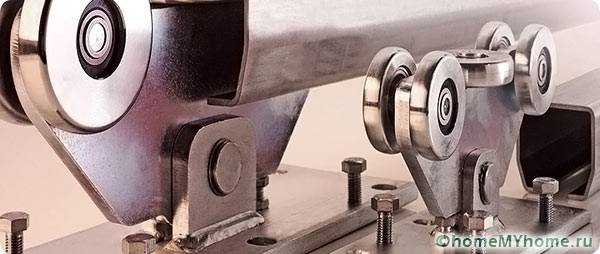

1. Ролики.
2. Поддерживающая шина.
3. Улавливатели.

Как исключить вероятность негативных последствий от воздействия ветровой нагрузки? В этом случае необходимо отталкиваться от таких параметров: ветровая нагрузка в 12 м/с составляет до 90 кг/м². Вся эта масса равномерно распределяется по всем откатным воротам. Более того, выбранная фурнитура должна также иметь запас прочности, чтобы при сильном ветре она не дала сбой в работе. Так, учитываете боковой момент в 100 кг/м². Его следует умножить на 8 кг/м². В результате получится 800 кг/м². На каждый опорный элемент будет приходиться нагрузка до 180 кг и это немного. Итак, выбранный вами ролик или другая фурнитура должна иметь запас прочности и быть мощнее от заявленной массы полотна минимум на 30 процентов. Но помните, это никак не будет влиять на срок эксплуатации. Данный параметр непосредственно зависит от расстояния между центрами кареток.

Другие расчеты

Не менее важно убедиться в качестве рейки откатных ворот. Также опоры под роликовый механизм должны справиться со всеми нагрузками. Следует заранее рассчитать, какое количество анкеров будет использоваться для крепления. На столбах опоры должны быть правильно рассчитаны закладные. Что касается обустройства фундамента, то его стоимость может занимать около 40 процентов от всего бюджета по изготовлению консольных ворот.

Какие комплектующие выбрать

Как уже говорилось, выбор комплектующих будет зависеть от веса, ширины и высоты откатных ворот. Стоит выделить несколько хороших компаний, которые действительно производят качественные комплектующие для изготовления и установки консольных ворот:

• Flatelli Comunello и Combi Arialdo – итальянский бренд.
• Doorhan и Ролтэк – отечественный бренд.
• Alutech – из соседней Беларуси.

Так, допустим, в вашем случае будет использоваться рельса, имеющая длину в 6 метром. Как сделать правильный выбор комплектующих к ней? Для этого следует учесть длину ворот и добавить к этому 40 процентов. Еще продумываются возможные нагрузки и учитывается длина самой балки. Итак, если в вашем случае проем имеет ширину 4 метра, то выполняете такое действие: 4 м + 40% = 5,6 метров. Отталкиваясь от этого, вам стоит купить набор с балкой в 6 метров.

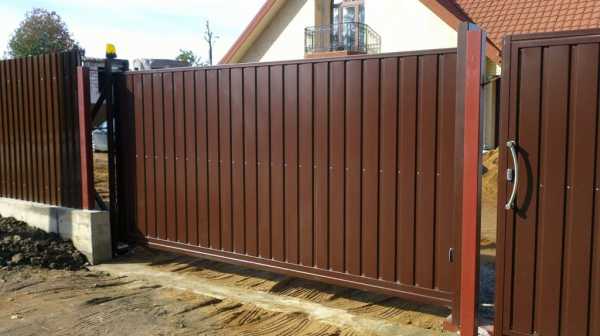

Последовательность монтажа откатных ворот

Итак, теперь предлагаем вам рассмотреть всю последовательность монтажа консольных ворот своими руками. Сразу отметим, что сложный этап – создание чертежа ворот. В остальном вся работа выглядит следующим образом:

1. Заливка фундамента.
2. Прокладка электричества, если планируется сделать процесс открывания откатных ворот автоматическим.
3. Установка ворот своими руками.
4. Монтаж ответного столба.
5. Монтаж автоматики.
6. Проверка работы.

Итак, теперь шаг за шагом, вкратце ознакомимся с технологическим процессом. Но сперва определим список необходимых инструментов, которые пригодятся при изготовлении консольных ворот:

• Сварочный аппарат. Без него никак не обойтись, ведь каркас преимущественно изготавливается их профильной трубы. Лучше использовать инверторную модель, так как такой сварочный агрегат обеспечит прекрасный сварочный шов.
• Воздушный компрессор. Он поможет вам сделать качественную покраску уже готовых консольных створок. Краска будет ложиться на поверхность равномерным слоем.
• Болгарка.
• Отрезные диски на болгарку.
• Шлифовальные диски на болгарку.
• Молоток.
• Дрель.
• Строительный уровень.
• Зажимы.
• Струбцины.
• Рулетка.
• Маркер и прочее.

Итак, при наличье всего этого инструмента и необходимого материала можно сделать ворота своими руками по чертежам, фото и видео. Поэтому будьте предельно внимательными к ним, а также к просмотру подготовленного видеоматериала в этой статье.

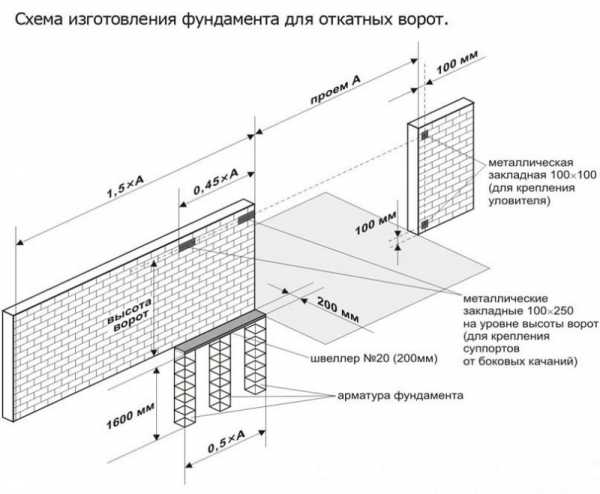

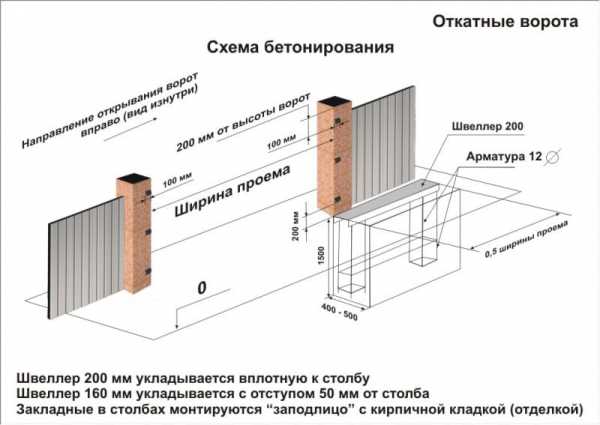

Делаем фундамент

Прежде всего изготавливается фундамент. Для этого выполняется разметка будущей ямы. Так, отмеряете на участке расстояние, которое в 1/2 равно ширине проема. От ворот в сторону участка, ширины ямы будет равна приблизительно 500 мм. В качестве столбов опоры можно использовать опорные столбы от уже имеющегося забора. Если такой возможности нет, то обязательно устанавливается ответный столб. Для его установки выкапываете яму напротив проема.

В процессе изготовления фундамента также побеспокойтесь о прокладке электрического кабеля. Его можно уложить в специальный рукав или трубу, которая заливается в бетон. Это необходимо делать в том случае, если будет использоваться система автоматики.

Что касается глубины фундамента под консольные ворота, то она должна быть глубже уровня промерзания почвы в вашем регионе. Как следствие, глубина будет в районе 2000 мм. Далее вам следует взять швеллер, из которого будет изготавливаться закладная. Его укладка должна выполняться так, чтобы он как можно плотнее прилегал к столбу опоры. Направление швеллера должно идеально совпадать с будущим ходом створки. Плюс ко всему, швеллер необходимо выложить строго по уровню.

На следующем этапе осуществляется заливка фундамента. Бетон должен незначительно скрыть закладной элемент. После заливки должно пройти как минимум шесть дней. Как только бетон застыл, можно приступать к следующему процессу – установка ворот своими руками.

Существует еще несколько способов того, как обустроить фундамент под консольные ворота. Так, существует технология свайно-монолитного фундамента. Для этого в почву вам следует вкапать два армированных столба. Между собой они соединяются при помощи швеллера.

Важно! Данный способ не требует большого количества бетона. Как следствие он считается менее трудоемким и менее затратным. Также необходимо меньшее время на ожидания его высыхания.

Под каждый армированный столб вынимается грунт при помощи садового бура. Диаметр одного столба может достигать до 300 мм. Эти отверстия располагаются как можно ближе к забору. Более того, между ними должна быть траншея, которая заполняется бетоном.

Другой способ закладки фундамента сводится к тому, чтобы забить свайно-винтовой фундамент. Это наиболее простое решение, ведь не следует проводить земляные работы. Также исключается процесс бетонирования. Вся суть работы в том, что сваи закручиваются в почву. Предварительно их следует обработать эпоксидной смолой, чтобы исключить образование коррозии.

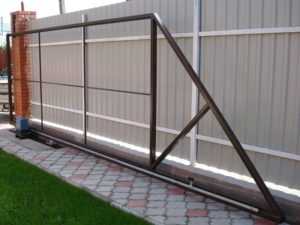

Каркас ворот

На следующем этапе, пока залитый фундамент сохнет, можно приступить к свариванию каркаса откатных ворот. За основу можно использовать уже готовые чертежи ворот. Сварить консольную створку можно из профильной трубы. Это прекрасное решение, ведь дальнейшая их облицовка не будет создавать никаких затруднений.

Итак, для сваривания каркаса откатных ворот, вам необходимо нарезать все элементы соответствующих размеров. Выкладываете их на ровной поверхности. Сперва рекомендуется сваркой нанести прихватки, чтобы была возможность проверить диагональ и ровность всей откатной конструкции каркаса. Если все отлично, то каждый шов тщательно обвариваете. После этого сварочные швы следует отшлифовать болгаркой со специальным шлифовальным кругом. Перед их установкой, можно обработать каркас антикоррозийным составом своими руками.

Установка ворот

Следующий этап – монтаж откатных ворот своими руками. Сперва выполняете разметку. Вам необходимо натянуть шнурок, который будет обозначать направление движение консольной створки. Далее выполняется крепление регулировочных площадок. После, определите крайние положения роликовых опор. От края проема следует отступить 150 мм вдоль закладного элемента. Проводите для первой тележки касательную. Чтобы определить положение второй тележки, то от общей длины откатных ворот отнимаете 100 мм по плоскости закладного элемента.

Сделав все вычисления и измерения, выполняется установка откатных ворот своими руками. Сваркой привариваете к второй тележки регулировочные площадки. После этого консольная створка вкатывается в проем. Сразу регулируете ее по уровню и по всем положениям. Если все четко, то осуществляется заключительное крепление.

Так, этот процесс выглядит следующим образом:

1. С роликов аккуратно снимаете откатные ворота.
2. Также следует снять с регулировочных площадок и тележки.
3. Теперь привариваете к закладному элементу площадки.
4. На них фиксируете роликовую тележку.
5. После этого на тележке полностью задвигаете ворота, то есть приводите и в закрытое положение.
6. Чтобы произвести окончательную регулировку, используете гаечный ключ. Все подгоняется четко по размеру.

Кроме всего прочего, вам необходимо проконтролировать, чтобы крепление тележки было выполнено правильно. Для этого внутри несущего профиля в месте крепления к площадке следует послабить гайки, расположенные сверху. После этого, ворота необходимо несколько раз подряд открыть, а потом закрыть. Если во время этих испытаний вы обнаружили что откатные ворота двигаются сравнительно свободно, то гайки следует затянуть обратно. Если же с трудом, то это признак наличья перекоса в перпендикулярной плоскости к движению откатных ворот.

Выполнив полную регулировку консольных ворот, можно приступать к монтажу ролика концевого. Его установка выполняется внутри несущего профиля. Крепление происходит посредством специальных крепежных болтов. После этого крышка к профилю ворот приваривается.

Совет! Некоторые это крепление делают при помощи болтов. Но учитывая нагрузки, лучше все приварить.

Здесь стоит учесть еще один важный нюанс. В период снегопада внутрь несущего профиля может набиваться снег. Как следствие, это будет препятствовать нормальному передвижению откатных ворот. Чтобы подобное не случилось в вашем случае, рекомендуется с внутренней стороны откатных ворот приварить заглушки несущего профиля.

При установке ворот своими руками также выполняется крепление фиксатора и роликов. Ролики обязательно должны захватывать верх полотна откатных ворот. Кронштейны, в свою очередь, направляются в сторону столбов опоры.

Еще один элемент – уловитель. Устанавливается он снизу. Его наличье позволяет уменьшить нагрузку на роликовые тележки, когда ворота полностью закрыты. Чтобы выполнить правильную установку уловителя своими руками, консольные ворота полностью закрываете и так определяете их месторасположение. Также монтируется и верхний уловитель.

Обшивка и покраска консольных ворот

Заключительный этап работ сводится к тому, чтобы покрасить каркас ворот. Для этого используется специальная краска, способная справляться с прямыми ультрафиолетовыми лучами и резкими скачками температуры. Цвет выбирается по цвету облицовки, например, профнастила или по цвету забора. Перед нанесением слоем краски, вам необходимо убедиться в том, что на всей поверхности отсутствуют зазубрены и другие торчащие элементы, которые будут портить весь внешний вид. После шлифовки, поверхность обрабатываете ацетоном, с целью обезжиривания. Далее наносится слой грунтовки. Намного проще наносить краску пульверизатором. Это исключит образование потеков и тому подобное. Покраска осуществляется в два слоя.

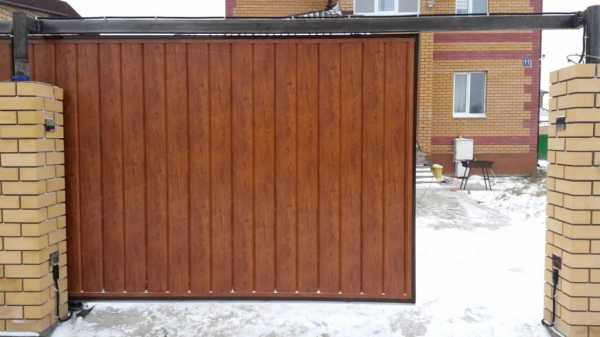

Далее выполняется облицовка откатных ворот. Один из доступных материалов – профнастил. Его крепление можно осуществлять при помощи заклепок. Некоторые используют саморезы по металлу. Монтаж листов выполняется внахлест на одну или две волны своими руками.

Установка фурнитуры

Также необходимо установить замок своими руками, если он предполагается. Замок врезается в профильную трубу. Чтобы защитить его от прямого попадания дождя и других осадков, для замка можно сварить защитный кожух.

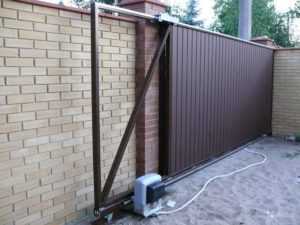

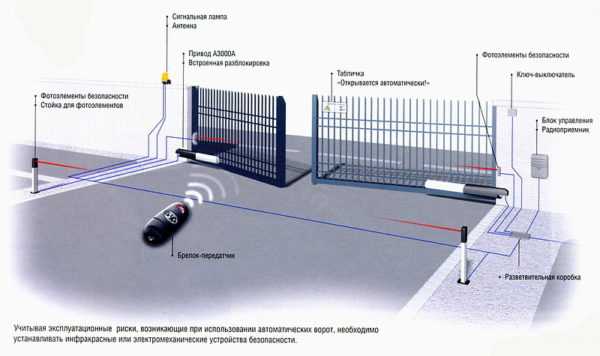

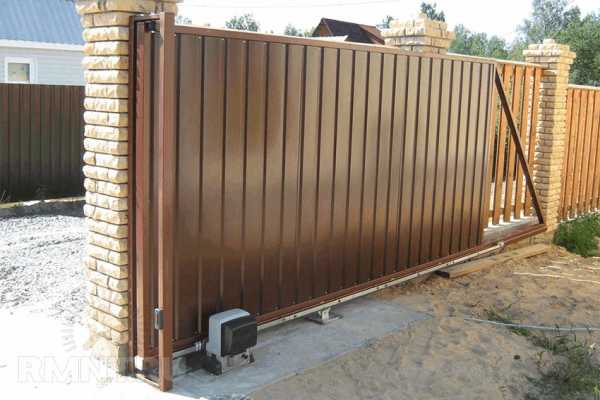

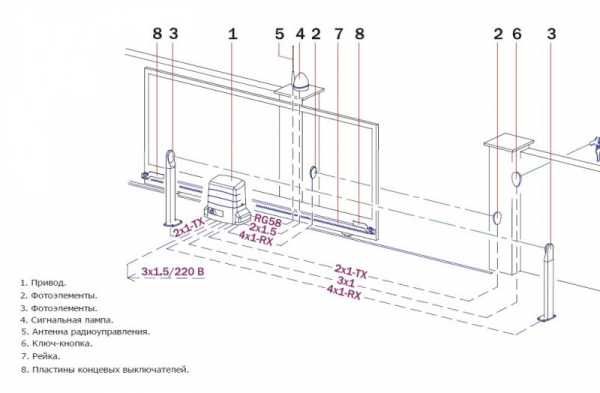

Установка автоматики

Если вы решили установить автоматику на откатные ворота своими руками, то крайне важно сделать правильный выбор системы автоматики. Она должна быть устойчивой к негативному воздействию окружающей среды. Что касается ее выбора, то обязательно учитывайте следующие параметры:

1. Мощность двигателя. Он должен иметь небольшой запас по мощности. Опять же, мощность двигателя выбирается исходя из общей массы консольных ворот. А если в вашей местности крепкие морозы, то двигатель, тем более должен справляться с такими нагрузками.
2. Из чего изготовлена шестерня в редукторе. Самый надежный материал – металл. Он прекрасно справляется со всеми воздействиями окружающей среды.
3. Способ или тип выключателя. Если перед вами металлический концевой выключатель, то будьте готовы к тому, что при морозах он может давать сбои в работе. Поэтому предпочтение следует отдавать магнитным аналогам.

Заключение

Итак, вот мы и рассмотрели все особенности изготовления откатных ворот своими руками. Как видно, здесь существует большое количество нюансов, которые крайне важно учитывать. Мы надеемся, что этот материал был полезным для вас и получили предостаточно пищи для размышления. Чтобы закрепить и усвоить весь изложенный материал, предлагаем просмотр подготовленного видеоматериала по изготовлению ворот откатных своими руками.

Отправить комментарий

2proraba.com

Ворота своими руками: чертежи, схемы, эскизы, конструкция

Практически у каждого владельца загородного строения рано или поздно возникают различные вопросы, касающиеся благоустройству участка, среди которых: какие лучше поставить ворота и можно ли их изготовить своими руками.

Как выбрать оптимальный вариант ворот?

Для того, чтобы выбрать один из вариантов ворот, необходимо узнать о каждой их разновидности по-отдельности. Самыми популярными среди населения считаются распашные и раздвижные конструкции. Каждая из данных типов имеет свои положительные и отрицательные стороны при возведении и дальнейшем использовании.

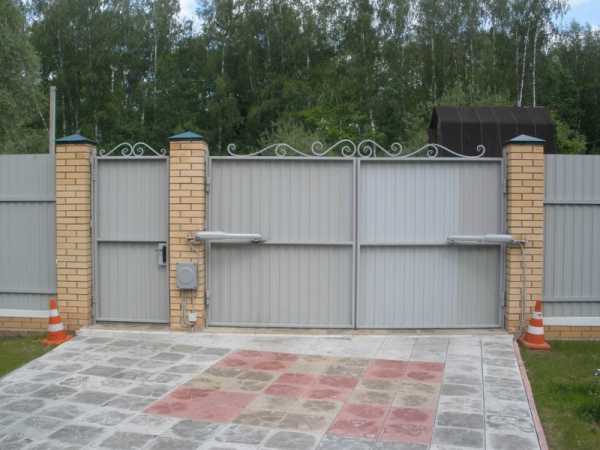

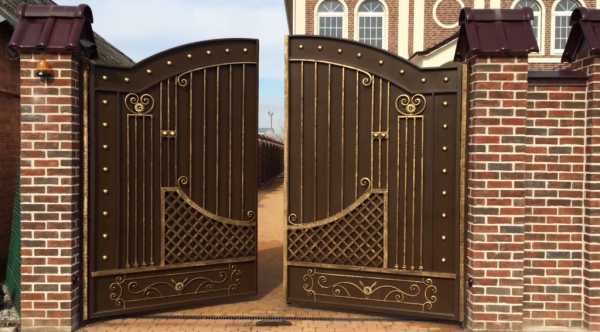

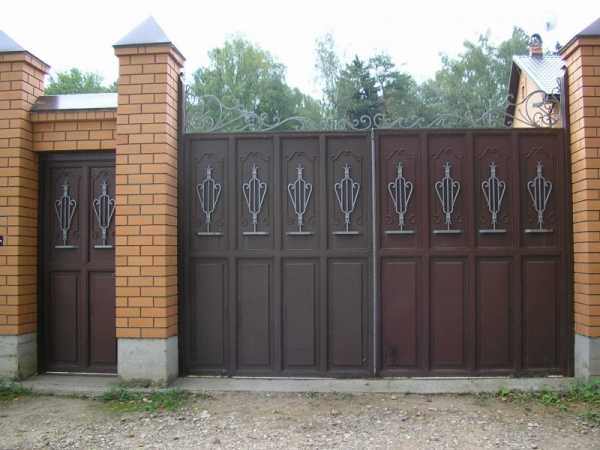

Распашная конструкция

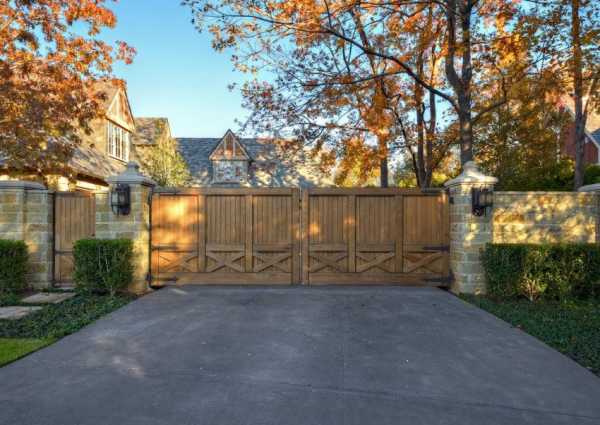

Фото варианта распашных ворот.

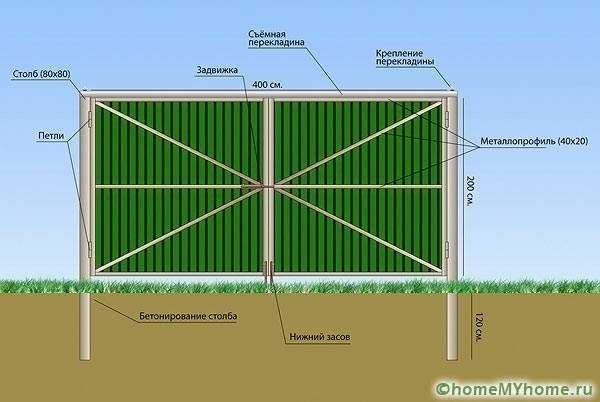

Распашные ворота (книжка) – самая распространенная разновидность ограждения, которую можно увидеть, в основном, на территории частных домов и дачных построек. Она пользуется популярностью, так как для возведения данной конструкции материалы можно подобрать самые доступные, к тому же установить ее своими руками под силу даже новичкам.

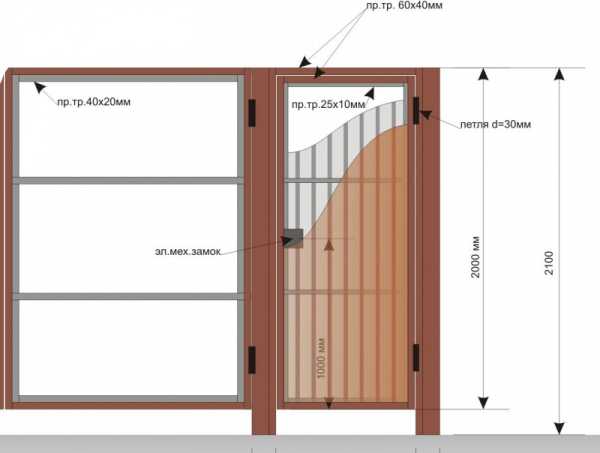

Схема ворот-книжки представляет собой несложный каркас в виде двух или трех столбов, на которые с помощью петель фиксируются створки. В зависимости от того, с какой стороны опор они прикреплены, определяется, вовнутрь или наружу двора будут открываться ворота.

Створки, как правило, выполняются из профильной трубы и внешне выглядят как рамная конструкция, которая может быть обшита различным материалом, таким как дерево или листы из металла. При изготовлении рамы и установке обшивки важно учитывать, что их общий вес не должен получиться слишком большим, так как опорные столбы могут прогнуться, а сами ворота не будут функционировать должным образом.

Главным недостатком в использовании распашной конструкции считается наличие свободного пространства для открытия створок. Особенно неудобно ей пользоваться во время зимнего периода, когда появляется необходимость расчищать снег, чтобы заехать или выехать во двор автотранспорту.

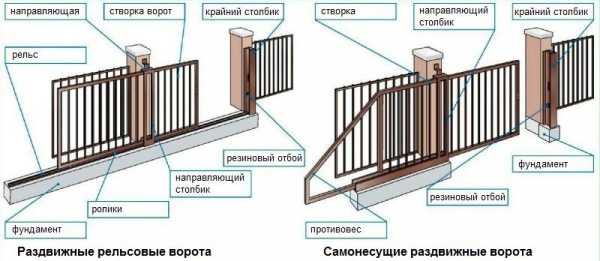

Разновидности раздвижных конструкций

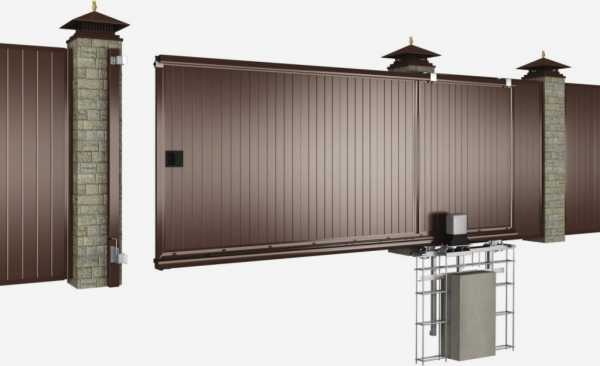

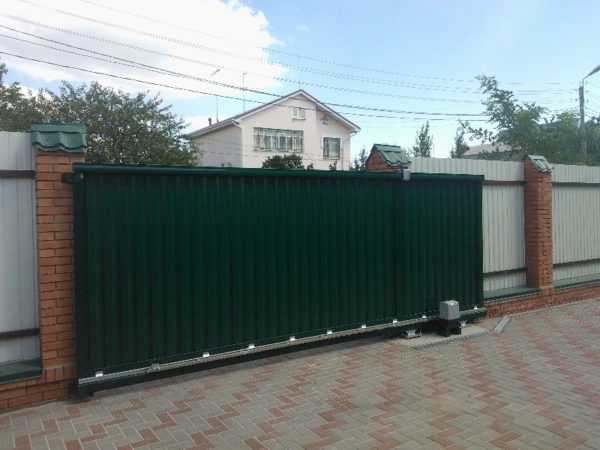

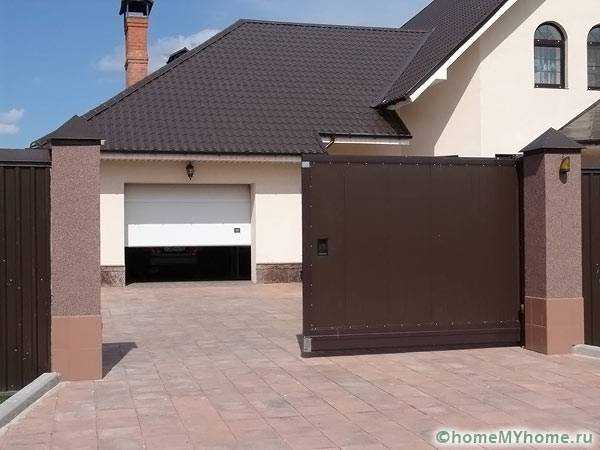

Фото консольных ворот с направляющей балкой, расположенной посередине.

Откатные.

Подвесные откатные.

Раздвижные ворота, которые можно сделать самостоятельно, подразделяются на несколько подвидов: консольные, откатные и подвесные. Последние из перечисленных редко используются в качестве части ограждения, так как их конструкция имеет важную отличительную особенность – створки вешаются сверху, что существенно ограничивает высоту автомашин, которые могут заехать во двор.

Консольные и откатные ворота изготавливаются, в основном, для частных и промышленных территорий.

Для справки! Консольные и откатные ворота обычно устанавливают со встроенным автоматическим механизмом, что позволяет дистанционно ими управлять.

Их конструкции схожи тем, что на опоры вешается одна створка, которая при открытии отъезжает в сторону. Благодаря такой схеме, пространство возле ворот используется самым оптимальным образом.

В отличие от откатной, отличие консольной конструкции в том, что балка, по которой перемещается полотно створки, располагается на каркасе сооружения на разной высоте, в зависимости от предпочтения владельца. Кроме того, она имеет только один столбец-опору.

Такая разновидность ограждения считается самой практичной, но и самой затратной по сравнению с распашными и откатными. Кроме того, установить данный тип ворот своими руками будет достаточно сложно, не имея ранее полученного опыта в строительстве подобных сооружений.

Как сделать распашные ворота?

К любому новому виду постройки, следует отнестись серьезно и с особой тщательностью, и к возведению самой простой разновидности ворот – распашных – тоже.

Для изготовления таких ворот потребуется, прежде всего, определиться с их дизайном, а затем подготовить чертеж с точными размерами, благодаря которому можно рассчитать количество необходимого материала. В основном для опор используется брус или металлический профиль, а в качестве обшивки – доски и профнастил.

Независимо от выбранного для строительства материала, перед тем, как использовать, его необходимо тщательно осмотреть на наличие изъянов и обработать. Если это древесина, она пропитывается несколькими слоями антисептического раствора, а в случае с металлом – все коррозийные образования зачищаются с помощью наждачной бумаги. Затем материал разрезается на части в соответствии с размерами, указанными на чертеже. После чего можно приступать непосредственно к возведению конструкции.

Установка столбов

Установку распашных ворот следует начинать с возведения опорных столбов. Для этого необходимо поставить разметки, в соответствии с расстояниями в чертеже, и выкопать 2 или 3 скважины, в зависимости от наличия калитки в конструкции. Их глубина, как правило, составляет не более 1 метра.

Для справки! В некоторых проектах калитка предусматривается в одной из створок ворот, поэтому отдельного столба для нее не потребуется. Однако, такая конструкция не совсем удачна, так как дополнительный вес может повлиять на уровень каркаса и его возможное отклонение.

Дно скважин засыпается песком либо щебнем на толщину около 0,1 м и тщательно утрамбовывается. После чего в них устанавливаются опоры строго в вертикальном положении, низ которых иногда обвязывается каркасом из металла, чтобы обеспечить более надежную фиксацию.

Затем опоры заливают бетонирующей смесью до краев ямок и выжидают ее полного застывания. Как правило, процесс затвердевания цемента занимает несколько недель.

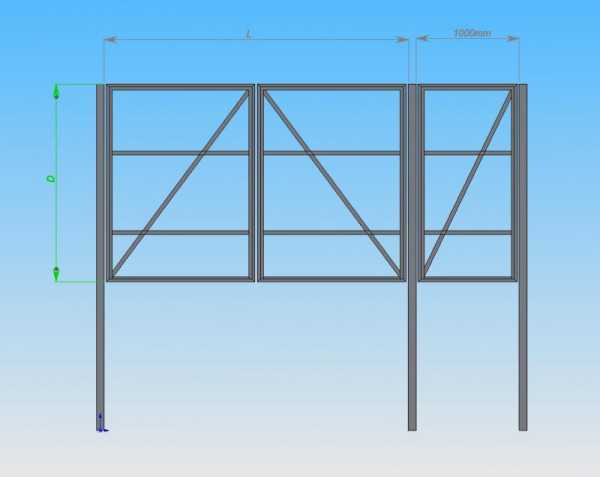

Изготовление каркаса и возведение конструкции

Пока фундамент под опорами застывает, можно заняться изготовлением каркаса ворот. Для этого берут заранее подготовленные заготовки, которые чаще всего, выполняются из стального профиля, и сваривают между собой, чтобы получилась рама. Также на каркас крепятся определенные перекладины, на которые будет фиксироваться обшивка ворот.

Обшивку можно зафиксировать до того, как повесить раму, либо уже после того, как она будет установлена. Крепится материал на створки с помощью саморезов или заклепок, а сам каркас – на заранее приваренные к опорным столбам мощные петли.

После того, как конструкция установлена, приступают к ее внешней отделке. Ее необходимо обезжирить, если она выполняется из металла, загрунтовать и покрасить. Затем, после высыхания краски, на ворота вешаются закрывающиеся устройства, а также элементы декора.

Выполняя все вышеуказанные действия по порядку, изготовить распашные железные ворота даже своими руками будет достаточно просто. К тому же, возведение такого вида конструкции считается наименее затратным, так как материалы для этого можно использовать не только самые дешевые, но и не новые.

Особенности установки откатных ворот

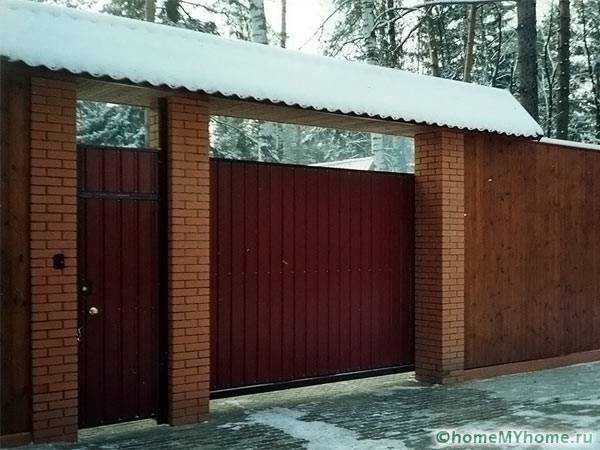

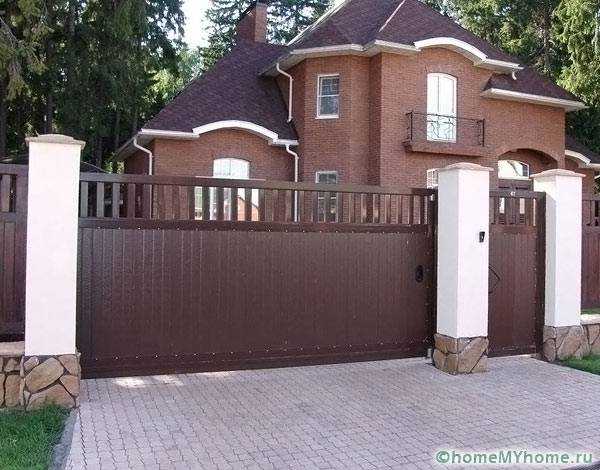

Фото откатной конструкции для дома.

Откатные ворота наиболее распространены на территориях, не подверженных обильным снегопадам и сильному снижению температуры воздуха в зимнее время. Их конструкция выполняется таким образом, что створка при открытии и закрытии движется по швеллеру, вмонтированному в бетонный фундамент.

Для справки! Управляется такой тип ворот, в основном, с помощью автоматического механизма, что позволяет управлять ими дистанционно.

Как и в случае с распашными, начинать возведение откатных ворот следует с разработки эскиза и составления чертежа конструкции с указанием всех размеров. Ширина проема в этом случае обычно составляет не более 4-х метров, а высота должна быть равной основному ограждению.

Кроме того, необходимо заранее подготовить комплектующие, материалы и инструменты для работы. Самыми оптимальными полотнами для этого считаются профили из металла и листы профнастила, однако, некоторые владельцы приусадебных участков используют в качестве обшивки конструкции деревянный брус или кованые чугунные элементы.

Закладка фундамента

Под установку откатной конструкции, необходимо вырыть траншею согласно ранее обозначенным в чертеже размерам. Копается она с той стороны ворот, куда приходится основная нагрузка, то есть, где будет фиксироваться створка.

Далее дно траншеи покрывается слоями щебня и песка, которые необходимо утрамбовать. После чего в нее устанавливается опалубок, поверх которого укладывается гидроизоляционный материал и каркас из армирующих стальных прутьев.

Затем траншея заливается бетонирующей смесью, и в нее кладется швеллер полками вниз до их полного погружения. Продолжать процесс установки ворот можно будет лишь через несколько недель после закладки фундамента, дождавшись полного высыхания цемента.

Опорами в откатных воротах, как правило, служат кирпичные или бетонные столбы, которые устанавливаются по обычной схеме после затвердевания фундамента.

Соединение рамной конструкции и крепление обшивки

Каркас откатных ворот чаще всего делается из профильной трубы с сечением 60х40 или 60х30 мм. Для установки перемычек потребуются стальные прутья с меньшим сечением. Весь материал следует заранее обработать растворителем, разрезать с помощью болгарки на заготовки необходимого размера и покрасить.

Части профтрубы с большим сечением свариваются между собой по периметру, образовывая рамную конструкцию. После чего устанавливаются на внутреннюю ее часть перемычки посередине и по диагонали, а к нижней части приварить несущую балку.

Внимание! Все места сварки следует отшлифовать, чтобы не было грубых наплывов, покрыть антикоррозийной грунтовкой и краской.

Монтаж обшивки можно выполнить сразу, до того как рама будет закреплена на столбы. Для этого профнастил разрезается на листы и закрепляется на каркасе саморезами или специальными заклепками таким образом, чтобы второй и последующие листы шли немного внахлест предыдущему.

При этом, расстояние между местами крепления не должно быть слишком большим, приблизительно на 1 м² полотна выходит по 6 фиксаторов.

Установка ворот

Для установки готовой конструкции сначала потребуется выполнить сборку откатного механизма. Для этого каретки насаживаются на монтажную пластину и по отмеченному расстоянию привариваются к швеллеру. На них  и на створку с помощью болтов и сварки устанавливаются ролики и уловители, работу которых необходимо сразу проверить.

Чтобы изготовить въездные ворота с автоматическим управлением, следует заранее выбрать подходящий комплект автоматики, учитывая размер и вес всей конструкции. Лучше всего ее монтаж выполнять не самому, а доверить установку специалистам.

Как бы сложна ни казалась на первый взгляд установка металлических или деревянных ворот различных конструкций, выполнить все работы для этого своими руками все же можно. При этом, сделанное самостоятельно ограждение не только позволит сэкономить на привлечении специалистов, но и принесет бесценный опыт, который может пригодиться в дальнейшем, а также доставит удовольствие от самого процесса.

rusolymp.ru

виды, материал, изготовление, схемы, чертежи

Когда домовладельцы занимаются строительством ограждений вокруг своих объектов недвижимости или в процессе строительства гаражей всегда возникает необходимость решения задачи по построению ворот. Прежде всего, необходимо точно определить подходящую разновидность ворот. В таком вопросе немаловажную роль играет просчет мельчайших нюансов, поскольку нередко возникают ситуации, когда после установки ворот, приходится выполнять дополнительную работу по обустройству своего участка. Именно по этой причине конструктивные особенности различных видов ворот должны быть изучены перед покупкой материалов.

Содержание статьи

Сегодня используются три разновидности ворот

• Откатные;
• Распашные;
• Подъемно-поворотные.

Каждая такая конструкция имеет свои определенные отличия, поэтому необходимо изучить их по отдельности.

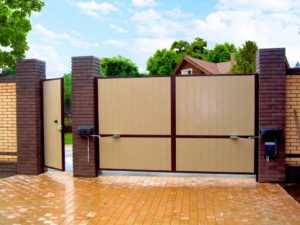

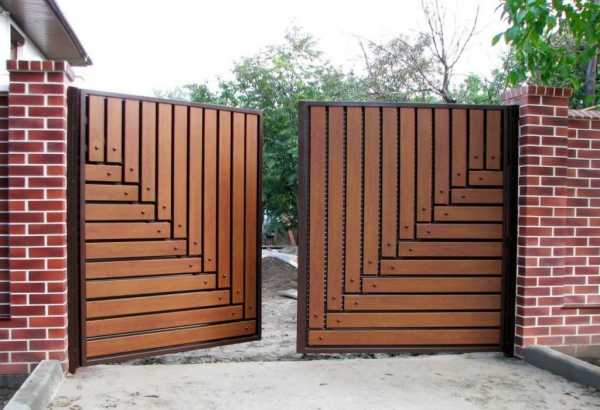

Распашные ворота своими руками

Этапы строительства:

1. Монтаж стоек для навешивания.
2. Изготовление самих ворот.

Последовательность, естественно, всегда может изменяться.

В качестве стоек могут использоваться такие материалы:

• Профильная труба с определенным сечением;
• Железобетонные столбы;
• Кладка из кирпича или натуральной породы камня. В большинстве случаев камень используется с целью облицовки;
• Обыкновенный деревянный брус.

Рассмотрим существующие методы монтажа столбов:

• Металлические трубы закапываются в землю приблизительно на глубину 1,5 м. подобная методика всегда будет отличаться от остальных финансовой выгодой и экономией времени. Также всегда есть возможность экстренной замены стойки. Чтобы не возникало перекоса, рекомендуется четко выдерживать одинаковый уровень при закапывании столбов;
• Оборудование своеобразного фундамента из бетона в качестве основания для столбов.

Больше внимания нужно уделить именно второму методу установки.

Последовательность действий

• При помощи земляного бура выкапывается котлован, минимальная глубина которого должна составлять 1 м;
• Оборудуется специальная подушка для бетона из песка и щебня толщиной 150-200 мм. Такая платформа необходима для того, чтобы стойка никогда не углублялась;
• Устанавливается столб и постепенно выравнивается с применением обычного строительного уровня;
• Стойка заливается бетоном.

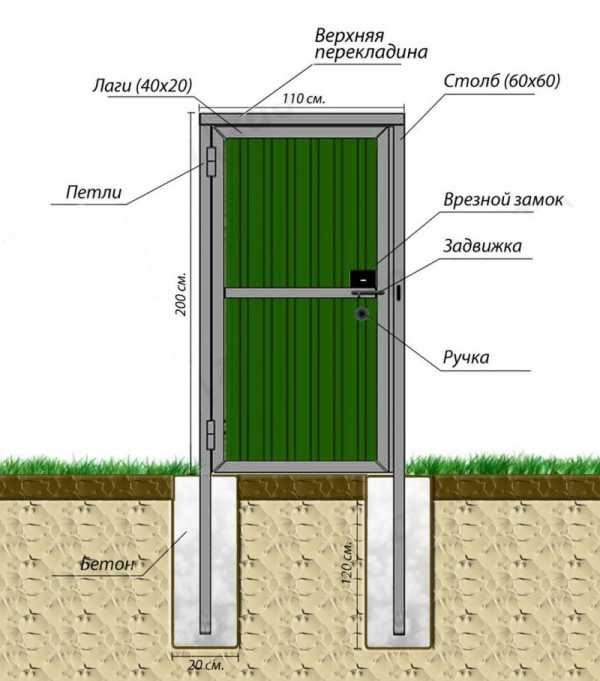

Чтобы собрать ворота, необходимо определить размер предстоящей конструкции. для упрощения работы рекомендуется создать чертеж, на котором будут указаны все размеры.

После этого можно приступать изготовлению деталей для каркаса по заранее сделанным чертежам. При выполнении сварочных работ всегда нужно помнить о технике безопасности. Желательно доверить это дело квалифицированному специалисту. Всегда нужно помнить, что количество ребер жесткости во многом определяет устойчивость будущих ворот к внешним погодным условиям. Если в качестве стоек используются трубы, желательно предотвратить попадание в них воды.

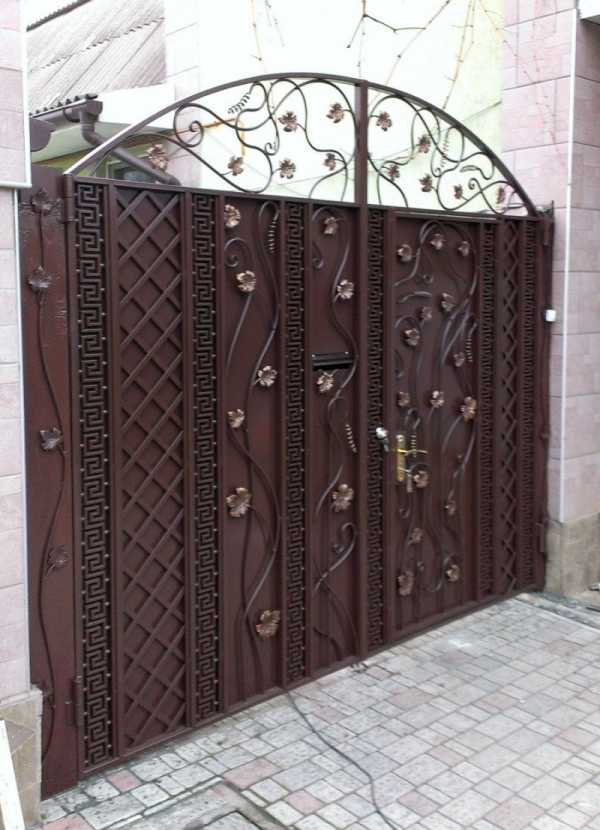

Так же ворота можно украсить изделиями сделанными методом холодной ковки. После того, как ворота собраны, можно ставить их на петли.

Перечислим основные преимущества распашных ворот

• Экономичность;
• Относительная простота установки;
• Все этапы монтажа без особого труда можно выполнять собственными силами;
• Для изготовления такой конструкции могут использоваться разные материалы.

Недостатки распашных ворот

• Не всегда удается закапывать столбы на достаточную глубину;
• Процедура бетонирования трудоемкая и требует времени;
• Если выполнить процедуру бетонирования неправильно, столбы со временем может перекосить;
• Чтобы пользоваться такими воротами, нужно много места;
• Если сильно дует ветер, желательно всегда держать распашные ворота закрытыми;
• При монтаже электропривода нужно тратить деньги на дополнительные приспособления.

В целом установка распашных ворот не представляет собой ничего сложного.

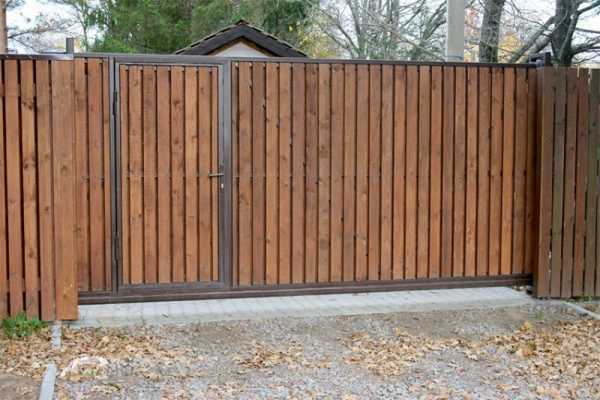

Раздвижные ворота своими руками

Откатные ворота устанавливаются немного труднее. С обеих сторон при оборудовании такой конструкции ставятся кирпичные столбы, на которых закрепляются ролики, удерживающие на определенны высоте скобы и элементы фиксации.

Основной вес всегда должен выдерживать швеллер, который фиксируется к надежно установленному фундаменту с внутренней стороны ворот или на железные опоры.

Под швеллер можно устанавливать сплошной фундамент или несколько прочных столбов. Для фундамента придется оборудовать котлован, на дне которого оборудуется подушка из щебня и песка. После этого в яму ставится опалубка с гидроизоляцией. В опалубке устанавливается армирующая решетка, после чего в котлован заливается бетон.

На бетонный фундамент монтируется швеллер с арматурой. Этот элемент сильно вжимается в раствор до полного его погружения. Когда бетон затвердеет полностью, получится достаточно прочная железная площадка. Только после затвердевания бетона и установки швеллера занимаются монтажом самих ворот.

Для каркаса можно использовать квадратную трубу или обычный железный уголок. К квадратной раме обязательно привариваются дополнительные ребра жесткости для повышения устойчивости создаваемой конструкции. Каждый сварной шов обязательно очищается от образовавшегося шлака. Каркас грунтуется, после чего покрывается специальной краской, способной защитить от коррозии. Только после этого на каркас можно устанавливать профнастил.

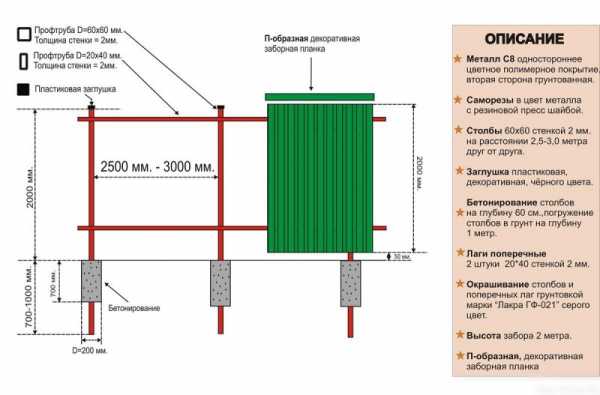

Из профнастила можно сделать забор своими руками.

Когда все составляющие элементы конструкции будут подготовлены, а фундамент со встроенным консольным швеллером станет достаточно прочным, можно приступать к креплению комплектующих раздвижной системы.

Установка раздвижной системы

• Специальные консольные блоки, укомплектованные роликами, фиксируются на фундаменте, в котором находится швеллер;
• После этого на них нужно закатить ворота, установить точно по уровню, после чего намертво приварить блоки к швеллеру;
• После этого монтируются кольцевые ролики и закрепляются вверху;
• К опорному столбу фиксируются уловители. Эти элементы требуют точного расчета в соответствии с позицией роликовых механизмов, зафиксированных на каркасе ворот;
• Домовладельцы нередко присоединяют к воротам электропривод.

Консольные балки монтируются на разной высоте. При разработке подобных конструкций определение размеров нужно выполнять с особой точностью, поскольку консоль может деформироваться даже при мельчайших погрешностях.

К недостаткам раздвижных ворот можно отнести только 2 особенности

1. Если сравнивать с распашными, раздвижные ворота стоят немного дороже.
2. Чтобы можно было осуществить откат, потребуется немного пространства вдоль забора.

Перечислим основные преимущества таких ворот

• Простота и сравнительная быстрота установки;
• Ворота с раздвижными системами открываются очень просто;
• Достаточно качественные комплектующие всегда проявляют высокую термостойкость, а также не подвергаются различным воздействиям внешней среды на протяжении многих лет;
• Такие механизмы устанавливаются не только на жилых, но и на промышленных объектах;
• Каждому предоставляется возможность выбирать подходящие отделочные материалы из множества доступных вариантов;
• Такие ворота всегда могут создаваться в строгом соответствии с индивидуальными предпочтениями заказчиков.

Больше информации по установке откатных ворот можно получить в этом видеоролике:

Установка подъемно-поворотных ворот

Прежде всего, необходимо спроектировать подъемно-поворотную систему. Для этого нужно изменить габариты проема и собственноручно составить подходящий эскиз или найти подходящий чертеж. После покупки всех комплектующих и инструментов можно приступать к установке, которая состоит из таких этапов:

• Прямоугольная коробка создается из нескольких брусков, соединенных уголками или специальными пластинами;
• Прямоугольная коробка надежно закрепляется в проеме при помощи специальных штырей. Внизу конструкция должна погружаться в стяжку приблизительно на 2 см;
• Собирается каркас ворот, по периметру обшивается щитом, поверх которого накладывается профилированный настил;
• Из металлического уголка создается опорный механизм. Одной стороной такой механизм крепится к продолговатым стойкам, а другой – к пружине. Швеллерный кронштейн будет выполнять функцию опоры для пружины;
• Специальная регулировочная пластина необходима для качественного соединения пружины и швеллерного кронштейна. После этого устанавливается устройство для регулировки натяжения, установленное в нижней части кронштейна;
• Шарнирный узел монтируется на раме. Это приспособление размещается между сверловкой для регулятора подъема и нижним ребром;
• Для возможности передвижения щита оборудуются специальные рельсы. Одна сторона такой рельсы фиксируется на пластине с предварительно проделанными отверстиями. Между направляющей и ребром поперечины должен оставаться зазор шириной 8 см. Фрагменты швеллера фиксируются к противоположным концам рельс на приблизительном расстоянии 14-15 см. Фиксация швеллера выполняется на потолочном бруске при помощи обыкновенного болта.

После того, как сборка будет завершена, можно проводить отделочные и покрасочные работы. В нижней части профиля должен оставаться специальный паз для уплотнителя.

Достоинства

• Обеспечивается достаточно высокий уровень безопасности;
• Не требует много места при открывании;
• Для таких конструкций можно применять множество различных отделочных материалов на любой вкус;
• Ворота можно утеплять пенополистиролом;
• Ворота удобно открываются как вручную, так и при помощи автоматизированных систем.

К недостаткам подъемно-поворотных систем относятся

• Высота проема уменьшается, когда ворота открыты;
• Поскольку полотно ворот цельное, в некоторых местах проведение ремонтных работ при необходимости может вызвать определенные трудности;
• Между коробкой и воротами всегда образуются щели, устранить которые можно только при помощи специального эластичного уплотнителя. Однако такие системы желательно устанавливать только в гаражах, которые не отапливаются.

Также предлагаем Вам прочитать статью изготовление решеток на окна своими руками или про видеонаблюдение.

Больше информации по поводу установки подъемно-раздвижных систем можно получить, посмотрев этот
видеоролик:

Ради обеспечения безопасности жилого помещения или промышленного объекта в наши дни принято устанавливать заборы и ворота. Сегодня современными домовладельцами используются три основные технологии сборки ворот. Суть технологий заключается в способе их открытия. Собрать любую разновидность своими руками ни для кого не составит особого труда.

Похожие статьи

guru-remonta.ru
