Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.

Эффективная вентиляция в доме — обязательное условие для обеспечения здорового микроклимата

Вентиляция в доме: требования и принципы устройства

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией. Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Об обустройстве вентиляции следует задуматься ещё на этапе планирования строительства дома

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.

Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

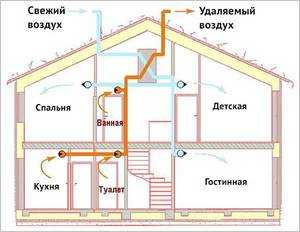

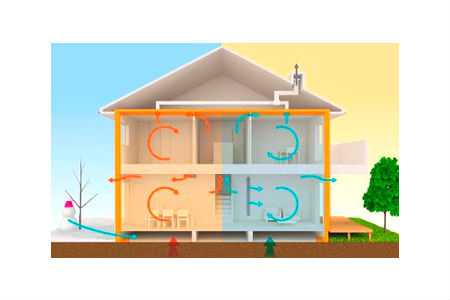

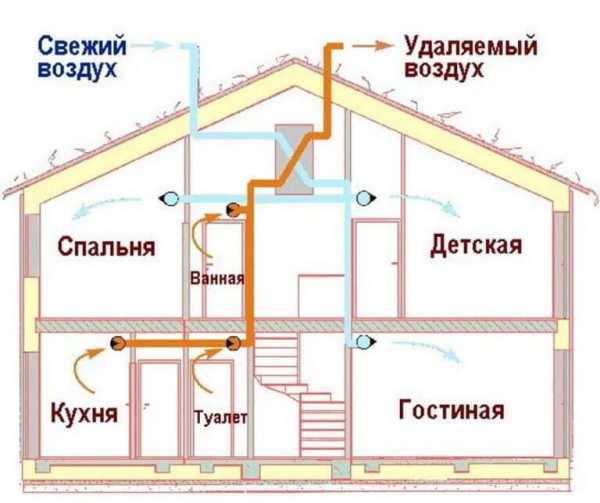

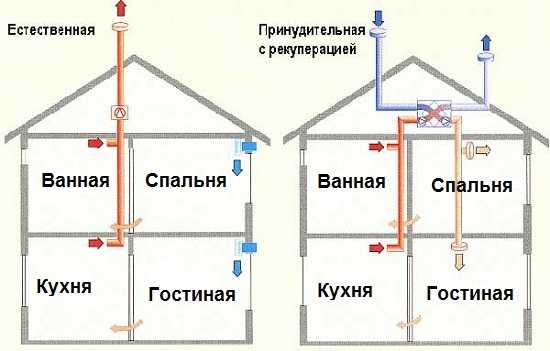

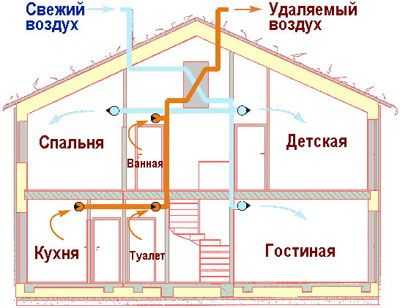

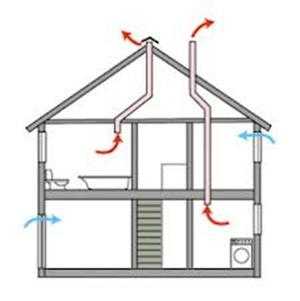

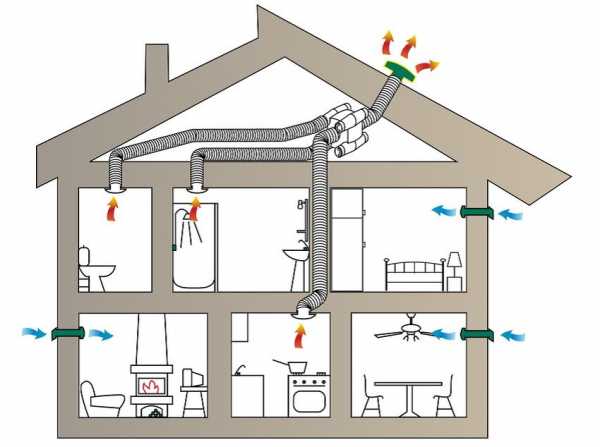

Схема воздухообмена при механической и естественной вентиляции помещения

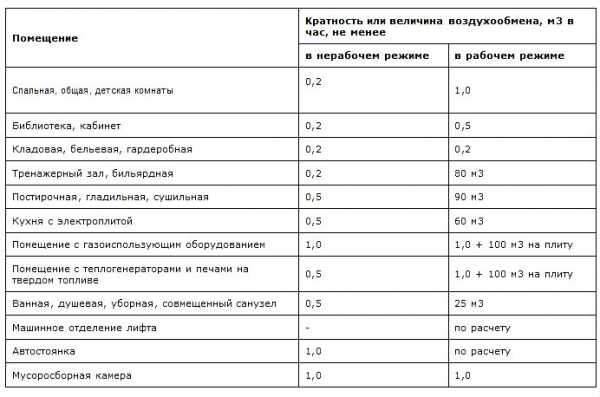

Предварительная оценка

Поскольку частный дом – это не многоэтажная высотка, то расчет схемы вентиляции в доме своими руками не потребует особенных усилий, хотя в реальности он регулируется пятью перекрестными СНиПами. В самом грубом виде расчет выглядит так:

в жилом помещении площадью менее 20 м² воздухообмен должен происходить со скоростью 3 м³/час;
если площадь комнаты больше 20 м², то использовать расчет по площади нецелесообразно – результат может сильно отличаться от реального из-за специфики планировки. Достаточно использовать другой метод: учтем, что величины воздухообмена должны составлять не менее 30 м³/час на человека;
«грязные» помещения (кухня, туалет, подсобки, всевозможные хранилища и мастерские) требуют не менее 110 м³/час. Исключением является кухня с газовой плитой, которая сама по себе слишком активно использует кислород. Тут необходим приток со скоростью воздуха не менее чем 140 м³/час.

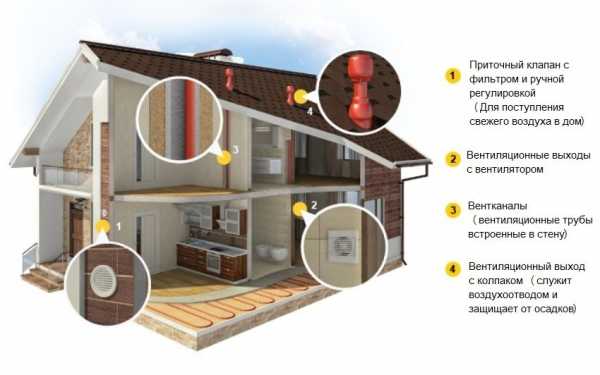

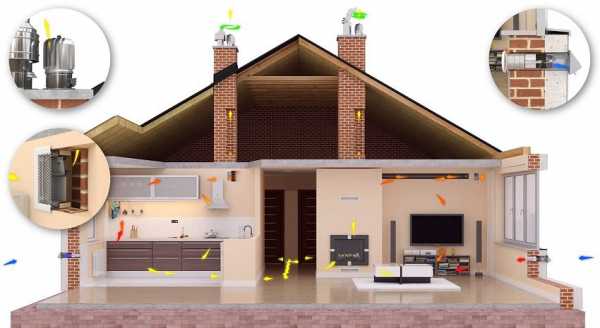

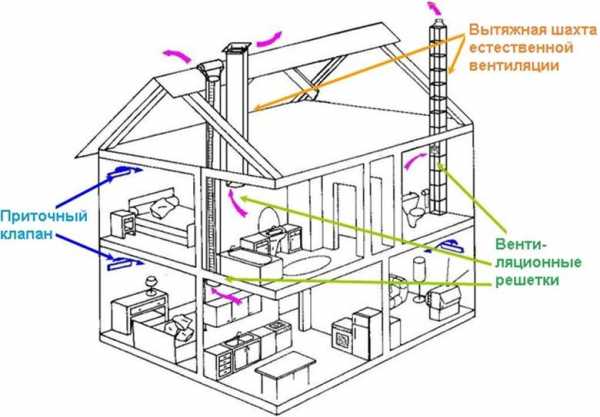

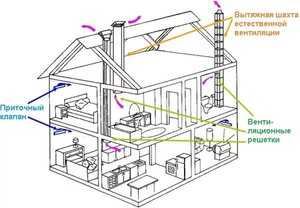

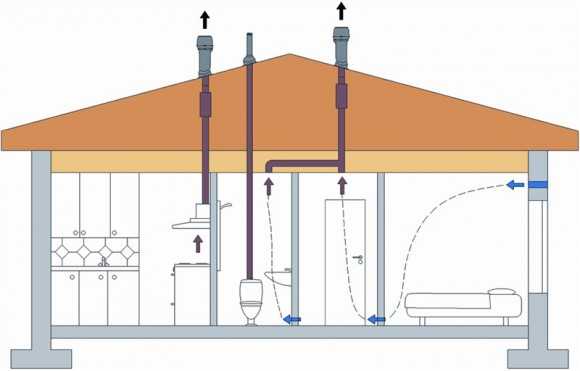

Элементы обустройства естественной системы приточно-вытяжной вентиляции частного дома

Этих параметров вполне достаточно для обсчета системы вентиляции частного дома в идеальных климатических условиях (температура летом +25⁰С, зимой около -5⁰С) при использовании естественной вентиляции. Однако, при температуре -20⁰С заменить за час объем воздуха кратностью в полтора объема всего дома, равнозначно «обогреву» до 0-5⁰С. Нужно учитывать, что количество затрачиваемой энергии на обогрев помещений является отнюдь не линейной функцией от разницы температур. Дополнительные усилия по нагреву приходящего воздуха обойдутся слишком дорого даже без учета логистики. И даже при достижении оптимальных параметров нужно быть готовым к жесточайшим сквознякам из-за резких перепадов воздушных температур в разных помещениях.

Остается только заранее выбрать, какой вид вентиляции жилого дома будет использоваться: естественная или принудительная.

Чтобы рассчитать, как правильно сделать вентиляцию в доме, необходимо грамотно распределить воздушные потоки

Естественная вентиляция в доме

Очевидно, что загородный дом существенно больше городской квартиры, так что при расчетах можно не думать о СНиПах. Достаточно принять величины воздухообмена равными 30 м³/час на человека – и общая погрешность в расчетах не будет превышать 10-20%. Чтобы рассчитать, как правильно сделать вентиляцию в доме, в первую очередь необходимо грамотно распределить воздушные потоки.

Естественная вентиляция в частном доме может быть устроена предельно просто: из всех «грязных» помещений (кухня, санузел, гараж, погреб, топочная, технические помещения) воздух удаляют при помощи вытяжки.

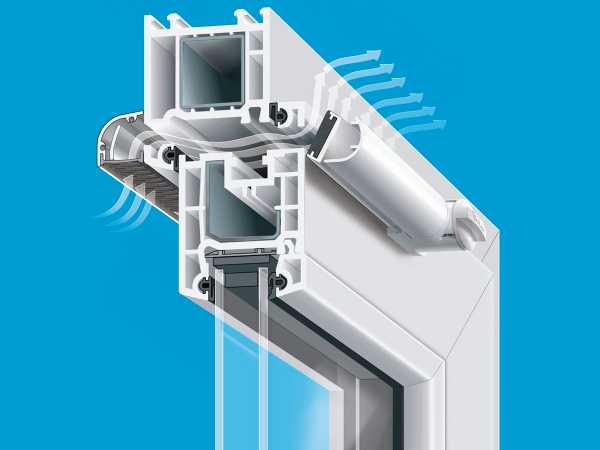

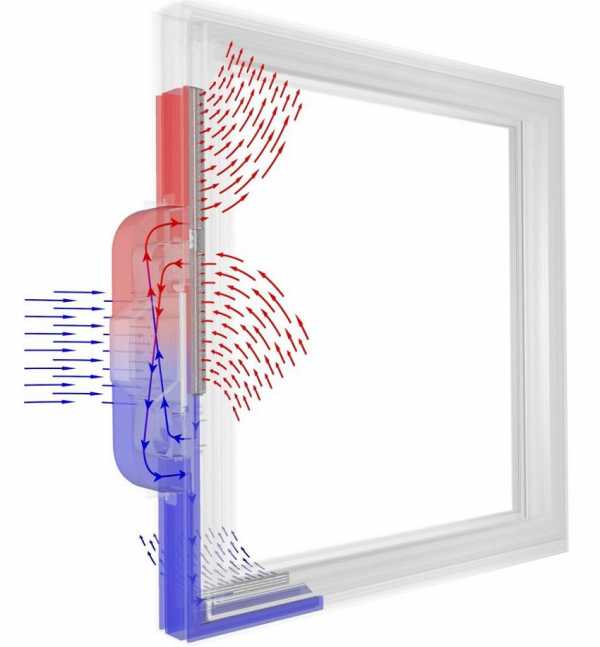

Встроенный в металлопластиковое окно вентиляционный клапан с рекуператором обеспечит естественный приток подогретого свежего воздуха в холодную пору

Дополнительно в гараже стоит оборудовать отводящий газы «хобот», который надевается на выхлопную трубу автомобиля.

Во всех жилых комнатах («чистые» помещения) необходимо оборудовать исключительно приток. Установка в каждой комнате вытяжек приводит к пустой трате тепла и созданию сквозняков – которые имеют температуру у пола на 2-4⁰С ниже, чем на уровне роста человека.

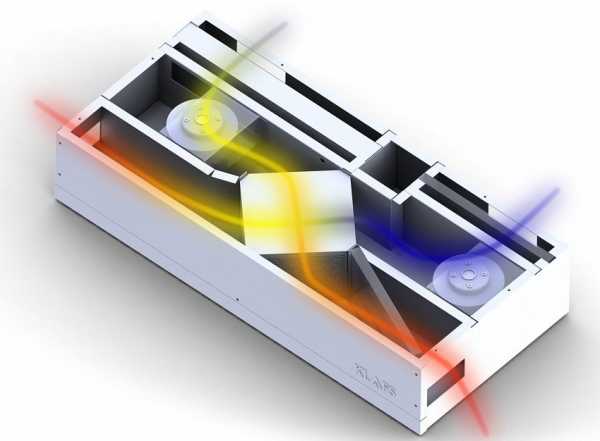

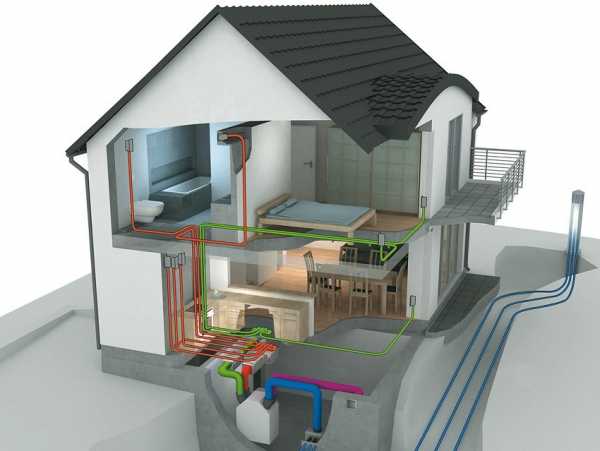

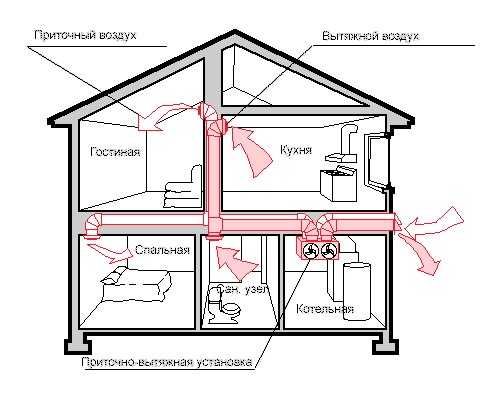

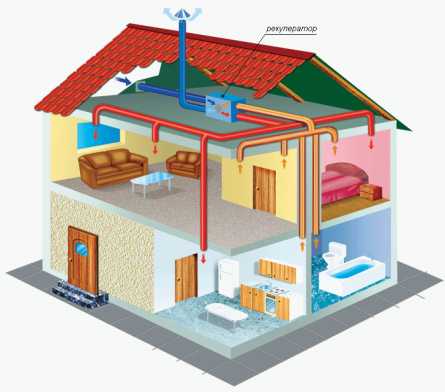

Схема принудительной приточно-вытяжной вентиляции с рекуператором

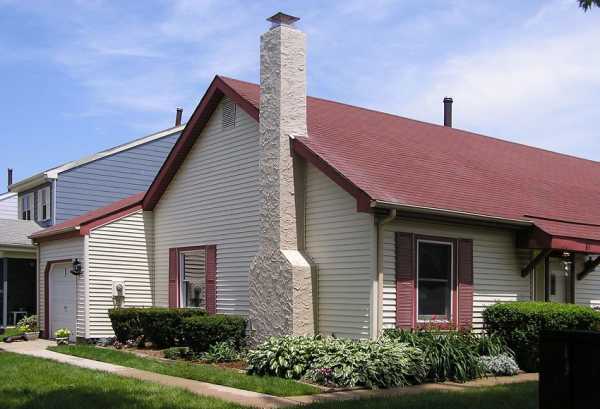

Тяга и доступная высота

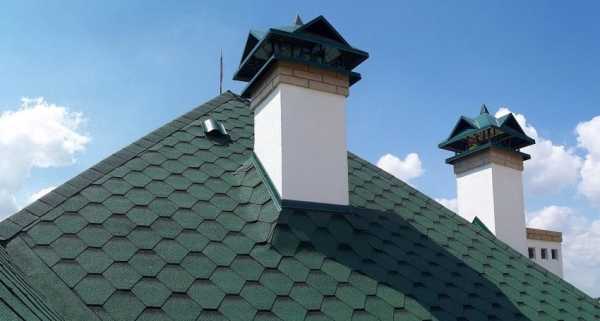

Чтобы вытяжная вентиляция в частном доме в ванной, на кухне, в туалете и т.д. была задействована на полную силу, причем постоянно, необходимо оснастить эти помещения вертикальными каналами. И чем выше вентканал, тем лучше тяга, поэтому не очень целесообразно организовывать самодельную вентиляцию по схеме с выходом в стены. Обычно типовой проект вытяжной вентиляции дома определяет местоположение таких каналов в непосредственной близости друг к другу, чтобы их можно было расположить в общей шахте, причем чтобы они выходили на крышу как можно ближе к коньку. Это обеспечивает максимальную высоту каждого канала (то есть, и тягу) и позволяет существенно уменьшить выступ труб над поверхностью кровли.

Чтобы вытяжная вентиляция в частном доме была задействована на полную силу, необходимо обустроить вертикальные каналы

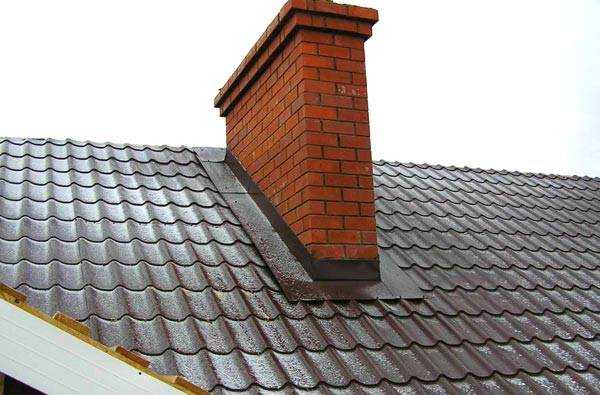

В кирпичных домах вентканалы выкладывают тем же кирпичом непосредственно в кладке внутренних несущих стен – это самое экономичное, но надежное решение. Однако в деревянных и каркасных домах использовать кирпич исключительно для вентиляции просто непрактично. Достаточно использовать для разводки вентиляции в стенах частного дома дешевые пластиковые трубы и патрубки из поливинилхлорида или даже можно ограничиться трубами для канализации: они существенно дешевле и к тому же заметно прочнее. Кроме того, инструкции по обустройству в частном доме вентиляции из пластиковых труб (фото, видео, иллюстрации и схемы, их поясняющие) в изобилии можно найти на специальных ресурсах интернета ввиду простоты конструкции.

Важно! Архитекторы не просто так стараются избегать высоких труб для выводной вентиляции: ведь вывод канала для правильной вентиляции в частном доме всегда полезно обшить и утеплить. Это избавит от конденсата внутри канала, и будет намного проще защитить «выхлоп» трубы колпаком против снега и дождя.

Вентиляционные трубы следует утеплять, чтобы избежать образования конденсата

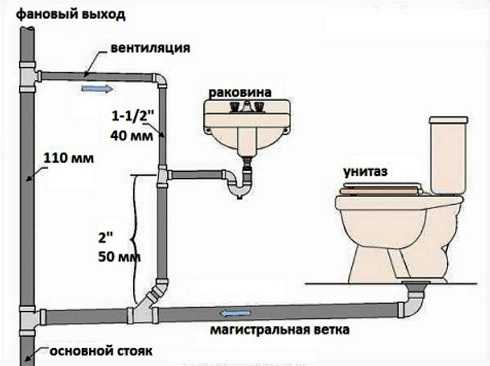

Есть еще один нюанс. В многоквартирных домах в 90% случаев вытяжные каналы и канализационные трубы располагают в общей шахте. Но для индивидуального строительства подобное решение вопроса, как сделать вентиляцию в доме, крайне нежелательно. Многоэтажка из-за высоты всегда обеспечена отличной тягой, а вот невысокий коттедж при определенных погодных условиях может столкнуться с эффектом обратной тяги. Канализационный «аромат» по всему дому будет обеспечен.

Статья по теме:

Для решения этой проблемы мастера нередко предлагают установить на конце вытяжной трубы обратный воздушный клапан. Однако следует помнить, что в случае наледи клапан нередко блокируется.

Элементы механической приточно-вытяжной вентиляции с автоматическим управлением

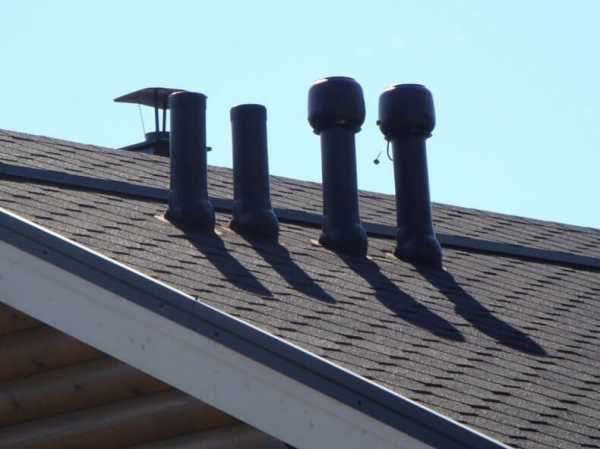

Усиление тяги на выходе

Загородный дом редко превышает высотой 5 метров, так что тяга может быть банально недостаточной. Поэтому нужно не забыть подвести к каналу электропроводку. Если тяги будет не хватать, то монтаж вентилятора с решеткой на «выхлопе» трубы займет всего 15 минут.

Важно! Почти все бытовые вентиляторы предполагают монтаж на трубы диаметром 100 мм. И далеко не каждый вентилятор (осевой или канальный) будет эффективным, несмотря на заявленные в паспорте характеристики. Они приспособлены к горизонтальному току и неспособны выталкивать воздух высоко.

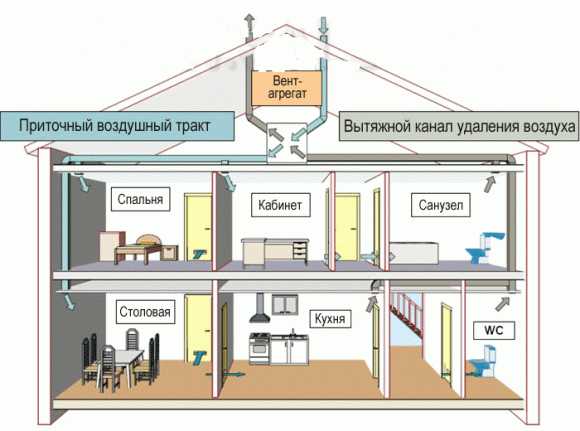

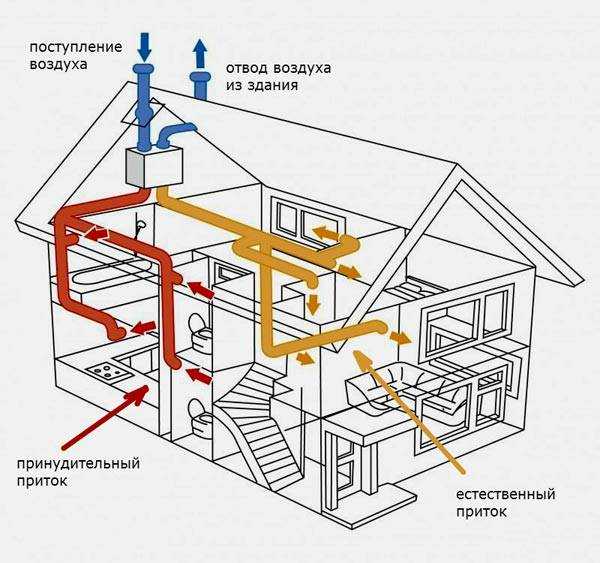

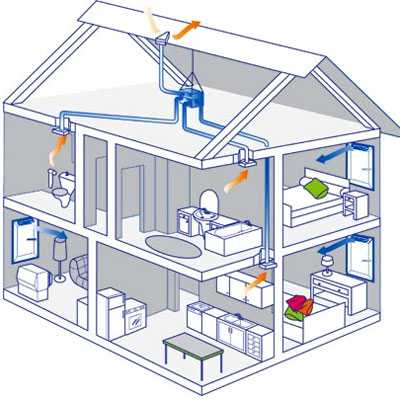

Комбинированная система приточно-вытяжной вентиляции частного дома

Для вертикальных потоков оптимальны центробежные аппараты. Несмотря на меньшую мощность по характеристикам, несимметричность подключения к оси корпуса устройства и в три раза большую цену, они «отрабатывают свое» до последнего электрона.

Доступ свежего притока

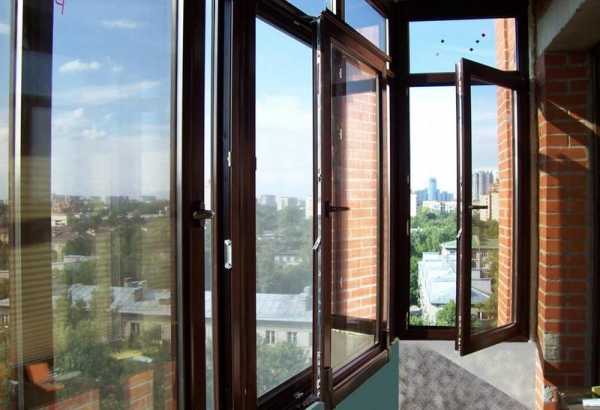

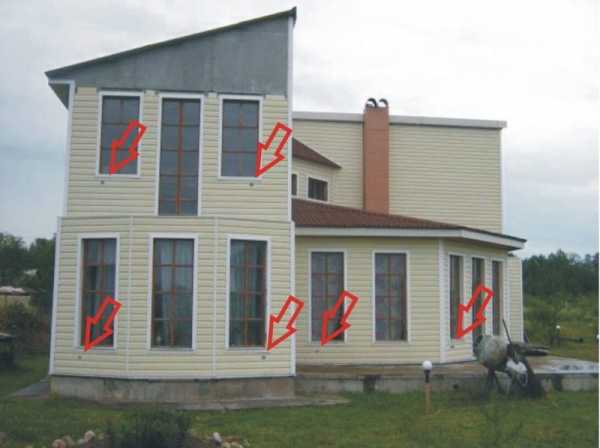

Собственно, сам приток обеспечивается в основном оконными рамами, а точнее обычными или откидными форточками с заборными решетками или без, и микровентиляцией. Однако зимой воздух будет поступать холодным, поэтому в стеклопакет или в оконную раму могут встраиваться проветриватели. Прежде чем попасть в помещение, свежий воздух с улицы попадает в систему вентканалов, где отбирает небольшое количество тепла из комнаты. Эффективность проветривателя позволяет, например, поднять температуру свежего воздуха с -20⁰С до 0⁰С, что почти полностью избавит от эффекта «холодного пола».

В холодную пору рекуператор обеспечивает подогрев подаваемого воздуха за счет теплообмена между холодным поступающим потоком и теплым, выводимым из помещения

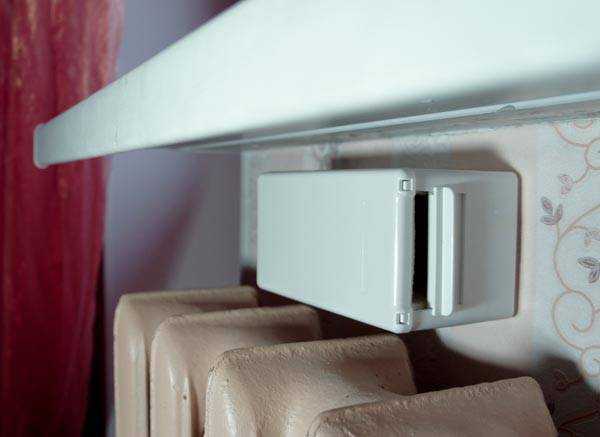

Поскольку дом строится с нуля, то проще и практичнее использовать стеновые клапаны, которые представляют собою отверстия в стене, перекрываемые пружинными регулируемыми клапанами или задвижками. Очевидно, что температуру воздуха они не изменяют, но никто не мешает расположить их над или за батареей. В этом случае конструкция оконных рам вообще неважна.

Важно! Отдельный момент – это котлы, печи и камины, так как они потребляют большое количество кислорода. Если котел уже подключен к коаксиальной системе газоотвода, то об его специальной вентиляции можно не беспокоиться. Иначе необходимо просто добавить приточных клапанов.

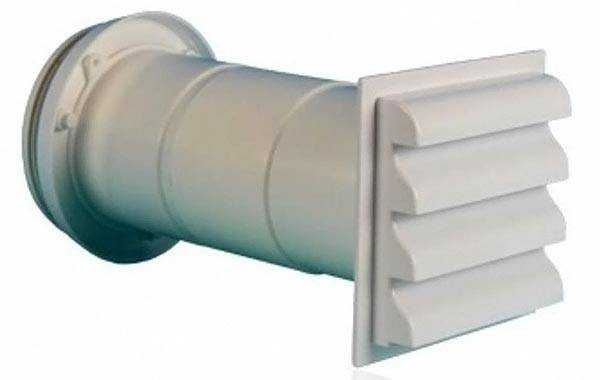

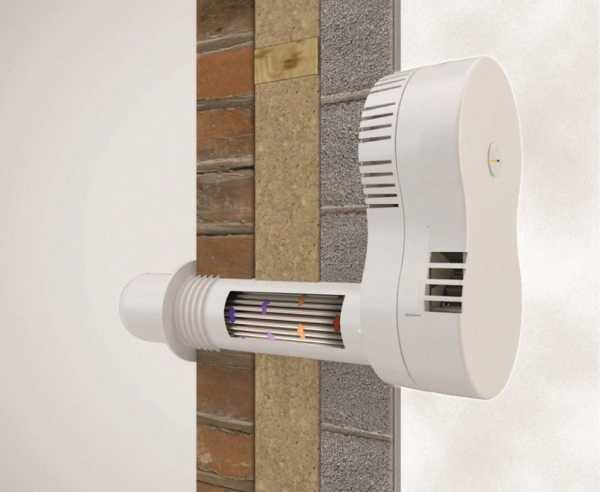

Стеновой вентиляционный приточный клапан с рекуператором

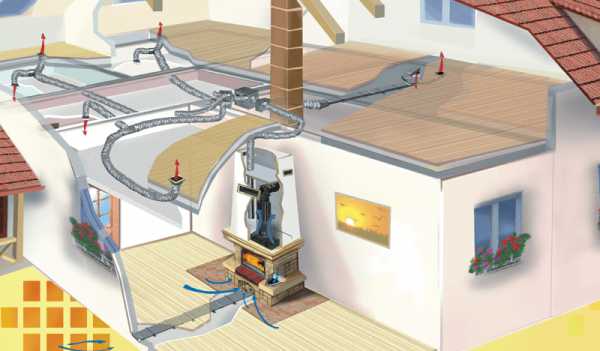

Для камина идеальным решением будет собственный канал с улицы, выводимый непосредственно под зону горения. Это обеспечит минимальный отбор кислорода из общего объема помещения, приходящий воздух сразу будет разогреваться, да и сам камин будет гореть намного лучше из-за притока кислорода извне.

Принудительная вентиляция

Российский климат в любом случае требует грамотного отопления, поэтому естественная вентиляция в загородном доме достаточна далеко не во всех регионах страны. Проблему холодного воздуха в подавляющем большинстве случаев может решить только принудительная вентиляция, которая, в свою очередь, может быть как централизованной, так и локальной.

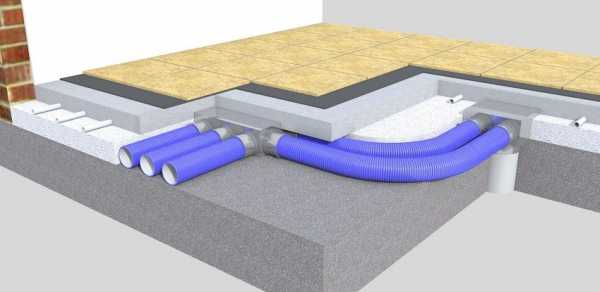

Разводку воздуховодов вентиляционной системы можно обустроить в стяжке пола

Централизованная система

В простейшем случае используется самый бюджетный вариант — будьте осторожны, так как проектировщики в попытках принизить смету часто его предлагают, когда вся сеть трубопроводов из «грязных» помещений сводится в одну точку, где мощный вентилятор выбрасывает воздух наружу. При этом приток остается естественным – через окна и клапаны. Однако такая система принципиально ничем не отличается от естественной, ведь приточный воздух все равно поступает холодным. Ровно того же эффекта, но существенно дешевле, можно добиться, если для кухни и санузла установить отдельные «выхлопы» с вентиляторами. Очевидно, что это – деньги на ветер, причем буквально.

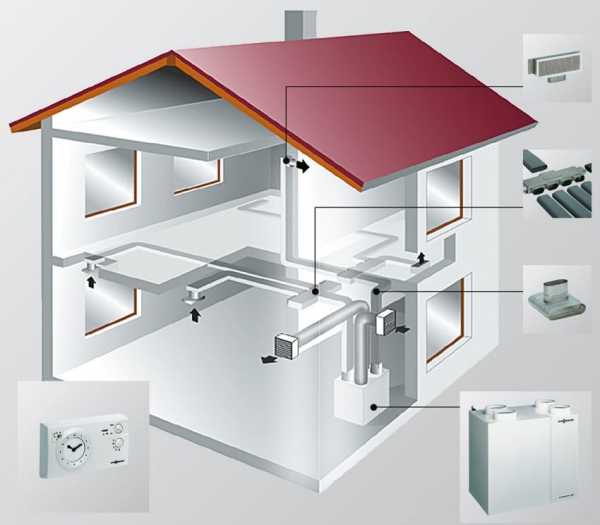

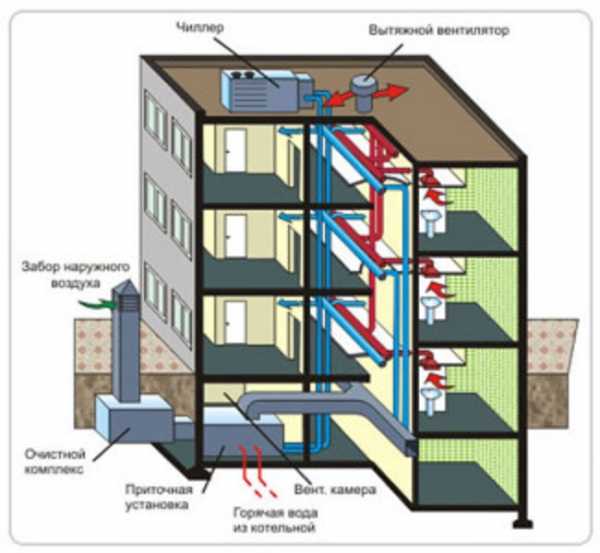

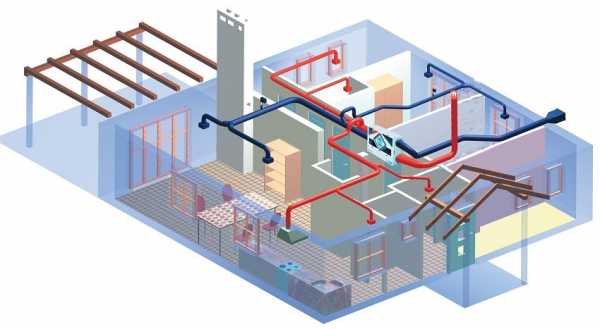

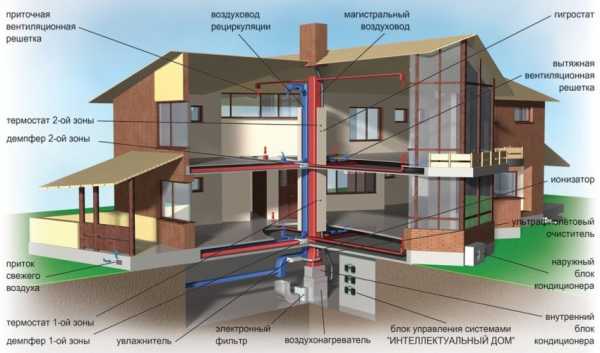

Централизованная вентиляционная система с автоматическим управлением обеспечивает фильтрацию, подогрев или охлаждение, желаемый уровень влажности подаваемого воздуха, а также отвод отработанного воздуха из помещений

В настоящей приточно-вытяжной системе входные и выходные воздушные каналы сходятся в вентиляционной установке, которая может состоять из приточного и вытяжного вентиляторов, рекуператора, подогревателя и автоматики. То есть, воздух как поступает, так и выводится принудительно. При этом если для системы вентиляции воздуха частного дома купить рекуператор, то его установка обеспечит не только нагрев входящего воздуха, но и значительную экономию электроэнергии или топлива. Это происходит за счет теплообмена потоков в рекуператоре, представляющем собою блок, в котором по тонким фильерным трубкам навстречу друг другу идут два воздушных потока – теплый из помещения и холодный с улицы. На протяжении от десятков до сотен метров пути теплый воздух отдает тепловую энергию входящему холодному потоку, что обеспечивает экономию тепла на 25-50%. Летом рекуператор отключается.

После устройства с рекуперацией устанавливается подогреватель, работу которого контролирует автоматика. Температура воздуха после рекуперации повышается до комфортных +10-15⁰С. Автоматика добавляет возможность плавно регулировать независимые входной и выходной потоки.

Централизованная система вентиляции требует установки весьма дорогого оборудования

Локальная принудительная вентиляция

Централизованная система может выполнять и дополнительные функции, главная из которых – механическая фильтрация входящего потока воздуха.

Но нужно учесть и определенные недостатки:

дорогостоящее оборудование;
наличие сети трубопроводов большого сечения по всему дому требует квалифицированной укладки;
центральный блок сам по себе изрядно шумный и уже только поэтому требует отдельного технического помещения в 6 и более квадратных метров.

Однако, для небольших домов существует и разумный компромисс: обустройство локальной принудительной вентиляции.

Локальная вентиляция помещений позволит избежать затрат на прокладку воздуховодов

На рынке представлен широкий ассортимент малогабаритных вентустановок, рассчитанных на одно помещение. Они также оснащены вентиляторами, фильтром, рекуператором, подогревателем и ионизатором. Внешне они мало отличаются от обычных кондиционеров, им не требуется никаких воздуховодов, разве что небольшой вывод наружу.

То есть, фактически несколько таких аппаратов полностью «перекроют» жилые помещения. Вот только для того, чтобы решить вопрос как сделать в частном доме вентиляцию ванной, туалета, кухни и, возможно, подвала все-таки потребуется установка каналов естественной вентиляции.

Зато такое компромиссное решение вполне возможно получить без обращения к специалистам: будет достаточно воспользоваться подробными инструкциями со схемами и фото. Вентиляция в частном доме в данном случае может быть сделана своими руками.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Как сделать вентиляцию в частном доме своими руками

Вентиляционная система – это важная коммуникация любого дома, без которой комфортная жизнь просто невозможна. В случае с квартирами, владельцу не приходится заботиться о ее конструкции. Максимум ему потребуется установить дополнительную вытяжку или вентиляторы.

В частных же домах все гораздо сложнее. При их строительстве необходимо подготовить качественный проект вентиляционной системы и продумать все до последней мелочи: подобрать воздуховоды, определится с типом системы, провести расчеты и т.д. В связи с этим вопрос «как сделать вентиляцию в частном доме» требует развернутого ответа.

Необходимость в эффективной системе вентиляции

Хорошая система вентиляции должна работать качественно и без перебоев. Поэтому, ее проектированию и установке требуется уделять повышенное внимание. Важным условием, обязательным для соблюдения, является то, что количество приходящих потоков свежего воздуха, должно равняться количеству отведенных отработанных воздушных масс.

В случае если притока будет больше, в доме повысится духота и ухудшится циркуляция воздуха. Если же скорость вывода будет выше, то помещение будет очень быстро терять тепло. Только правильная вентиляция в частном доме способна обеспечить комфорт для жизни. Поэтому, перед ее проектированием нужно ознакомиться с основной теоретической информацией, а также с нормами и требованиями.

Требования и нормы

Для создания оптимальных условий для жизни в частных домах необходимо чтобы система вентиляции была способна обеспечивать требуемый воздухообмен. Идеально, когда в каждую комнату в доме поступает 60 кубических метров объема воздуха в течение часа.

Добиться идеальных параметров позволит качественный проект. Однако при его создании необходимо учитывать, что в определенную комнату должно поступать определенное количество свежего воздуха. Нормы выглядят следующие образом:

Важно понимать, что проветриваться должны не только вышеуказанные помещения, но и жилые комнаты, подсобные помещения и т.д. Для того чтобы создать идеальный проект вентиляции необходимо сложить показатели обмена воздуха каждой комнаты дома и высчитать среднее значение. В процессе этого необходимо соблюсти то, чтобы реальное количество воздухообмена превышало минимальную норму.

Виды

Существует множество видов систем вентиляции. Они классифицируются между собой по нескольким параметрам.

Функциональные отличия:
- приточная – обеспечивает притоки свежего воздуха;
- вытяжная – обеспечивает отвод отработанных воздушных масс за пределы дома;
- рециркуляционная – осуществляет подачу свежих потоков с небольшой примесью отработанного воздуха.
Метод циркуляции воздуха.
- безканальный – свежий воздух поступает естественным методом через окна, двери т.д.;
- канальный – потоки воздуха циркулируют по специально созданной сети каналов.
Принцип работы.
- естественный – вентилирование помещения осуществляется естественным путем;
- механический – вентилирование комнат происходит за счет работы специализированных механизмов и устройств.

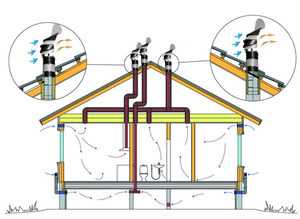

Естественная вентиляция в частном доме

Естественная вентиляция в частном доме работает за счет поступления свежих потоков воздуха через окна, дверные проемы, стены и т.д. Отвод отработанных воздушных масс в такой вентиляции осуществляется также просто.

Свежие потоки воздуха выталкивают отработанные в направлении вверх, которые в свою очередь попадают в систему каналов и выводятся из дома. Это происходит за счет разниц температуры. Такой способ вентилирования помещения является лучшим для дома.

Сделать естественную вентиляцию в частном доме при его постройке очень легко. Достаточно создать качественный и продуманные проект и выполнить точные расчеты. Для этого достаточно обладать минимальными теоретическими знаниями. Монтаж конструкции можно легко выполнит с помощью обычных инструментов.

Принудительная вентиляция в частном доме

Система принудительной вентиляции в доме используется тогда, когда естественной циркуляции недостаточно. Она достаточно часто применяется в современных деревянных домах, сделанных из склеенного бруса, который обладает достаточно высоким уровнем герметичности.

Принцип работы и устройство принудительной вентиляции делится на три вида:

приточной – при недостатке притока свежих воздушных масс используется вентиляторы и другие механизмы, обеспечивающие дополнительное поступление воздуха в помещении;
вытяжной – используется для ускорения процесса вывода отработанных потоков воздуха, позволяет избавиться от духоты и повышенной влажности в помещении;
смешанная – два вышеописанных вида используется параллельно (работают одновременно).

Расчет

Производительность вентиляционной системы зависит от того, соответствует ли поступающих и выводимых потоков воздушных масс условиям дома. Выполнить расчет вентиляции в частном доме своими руками достаточно легко, для выполнения этого достаточно воспользоваться простыми формулами.

Первым делом вычисляется кратность воздухообмена. Данный показатель показывает количество полных замен отработанного воздуха на свежий за один. Для большинства комнат частного дома достаточно единицы. В котельных, на кухнях и в санузлах используется параметр 2-3. Стоит сказать, что при расчете кратности воздухообмена необходимо учитывать не только площадь комнат в доме, но и количество проживающих в нем людей.

Описанный параметр вычисляется по следующие формуле: L = n * V, где:

L – производительность конструкции, обеспечивающей приток воздуха;
n – норма показателя кратности воздухообмена для конкретной комнаты;
V – площадь помещения.

Проектирование

Проект вентиляции дома должен обеспечивать циркуляцию воздуха следующим образом: циркуляция воздуха должна происходит в направлении от самых чистых помещений к наиболее загрязненным. При составлении схем и чертежей проекта расположение клапанов и вентиляторов необходимо учитывать это.

Типовое проектирование вентиляции предполагает размещение вытяжки в санузлах и на кухне. В свою очередь механизму, обеспечивающие приток воздуха, располагаются в каждом помещении, за исключением комнат, оборудованных вытяжкой.

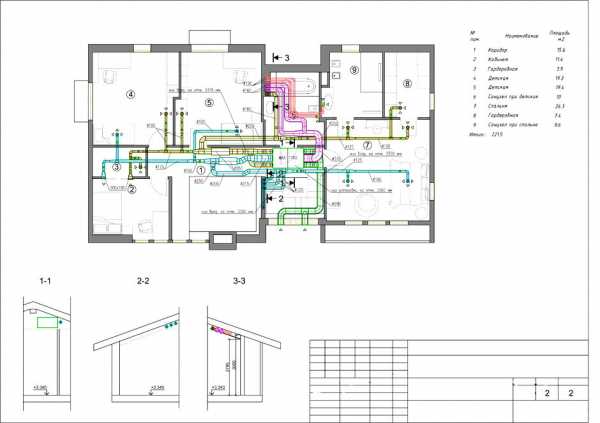

Пример проекта вентиляции

Что необходимо учесть

При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:

максимально возможная мощность вентиляционной установки;
значение рабочего давления;
уровень шумности.

Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.

При строительстве дома

При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему.

Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.

По мимо этого, если планируется цокольный этаж, либо ленточный фундамент, то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, погреба и других подземных помещений.

В готовом доме

Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.

Способы организации правильной системы

Как уже было сказано, помимо естественной циркуляции в доме, существует три варианта конструкции вентиляции в частном доме. Каждый из них применяется в определенных ситуаций и обладает собственными достоинствами и недостатками.

Приточная

Принцип работы вентиляции приточного типа заключается в обеспечении дополнительного притока свежих потоков воздуха. Этот процесс осуществляется через специальный воздушный клапан. В зависимости от конкретной модели вентиляционной установки, она может обладать дополнительными возможностями, такими как фильтрация воздуха, его подогрев, увлажнение и т.д.

Многие люди задаются вопросом «как установить приточную вентиляцию в доме». Сделать это достаточно просто. Достаточно всего лишь обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами. Приточные клапаны могут устанавливаться в стены, окна, в каналы и т.д. Такая система применяется при недостатке притоков свежего воздуха.

Вытяжная

Вытяжка используется в тех случаях, когда необходимо ускорить отвод отработанных воздушных масс. Вентиляторы устанавливаются в вентиляционные решетки. В большинстве случаев, вытяжка устанавливается на кухнях, в ваннах и туалетах, так как именно в этих помещений воздух наиболее загрязнен.

Существует два основных вида вытяжек. Отличие между ними заключается в том, что первый работает всегда, а работой второго можно управлять. Включить или отключить, отрегулировать рабочую мощность и т.д.

Вытяжка применяется в тех случаях, когда процесс вывода отработанных воздушных масс происходит медленно. Важно соблюсти условие, при котором объем поступающего свежего воздуха, будет равен количеству отведенного.

Приточно-вытяжная (наиболее оптимальный вариант)

Приточно-вытяжная вентиляция в доме, которая также носит название комплексной, также проста в установке. Выполнить ее монтаж можно своими руками. По факту, вентиляционная система такого типа – это приточные и вытяжные механизмы, которые работают одновременно.

Приточно-вытяжная вентиляция является наиболее оптимальным вариантом для осуществления проветривания дома. Это обусловлено возможностью регулировки количества поступающих воздушных масс и скорости отвода отработанных. Необходимо чтобы эти два параметра были равны, в противном случае в помещении будет душно или же холодно.

С рекуперацией тепла

Вентиляция с рекуперацией тепла – это система, которая потоки поступающего воздуха, нагреваются за счет температуры отводимых масс. Конструкция подобного рода способна значительно сэкономить вам денежные средства.

Однако, оборудование такой системы обойдется в достаточно большую сумму. Это обусловлено сложной конструкцией. Дело в том, что для создания вентиляционной системы с рекуперацией тепла, необходимо соединить приточные каналы с вытяжными. Для выполнения этой задачи требуется большое количество материалов и расчетов.

Особенность такой вентиляции заключается в том, что она может работать только лишь принудительно. Однако все затраты полностью оправдывают себя, так как в итоге большая часть тепла благодаря системе остается в помещении.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
Составление схемы расположения каналов.
Определение месторасположения забора и вывода воздушных потоков.
Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

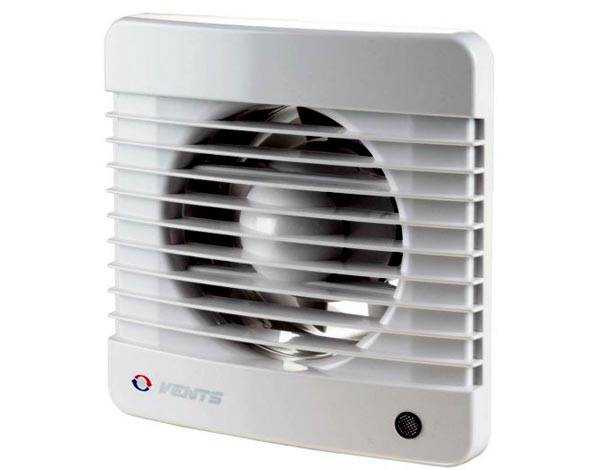

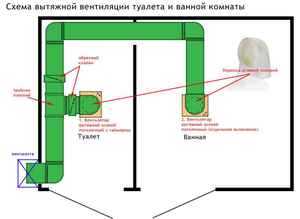

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

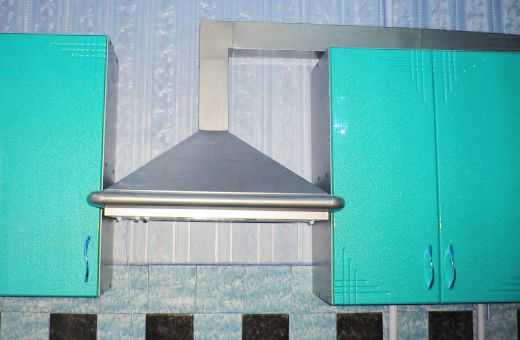

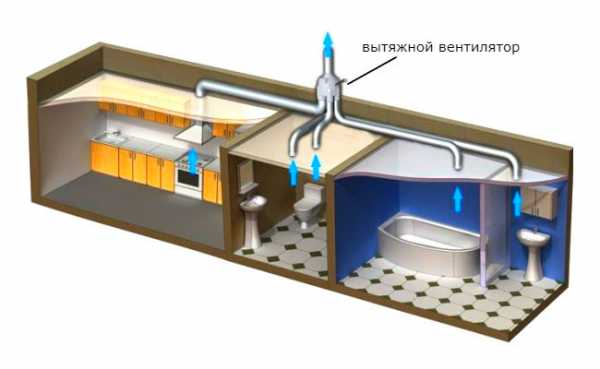

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

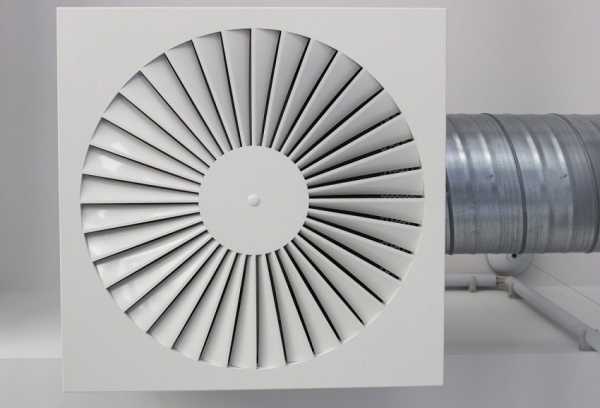

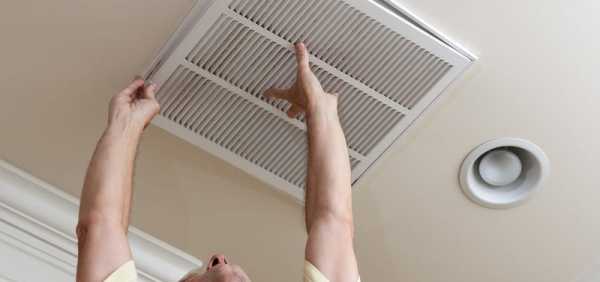

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

форма – круглая, прямоугольная или квадратная;
размер;
дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

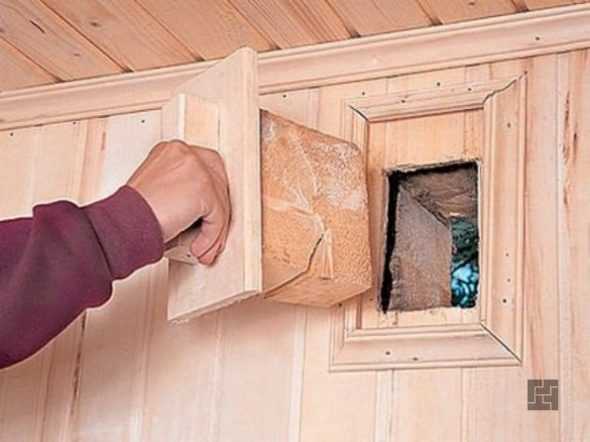

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
Далее необходимо установить клапан и зафиксировать его в отверстии.
Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Как правильно сделать вентиляцию с помощью системы воздуховодов

«Как сделать естественную вентиляцию в частном доме?». Процедура монтажа вентиляционной системы делится на две части: установка необходимого оборудования и создание системы воздуховодов. Стоит подробнее остановится на втором. При монтаже вентиляционных каналов необходимо учитывать следующие особенности:

лучше всего располагать воздуховоды в стенах – это позволит увеличить перепад температур в зимнее время года и повысить уровень тяги;
прямоугольные воздуховоды занимают меньше места, однако круглые легче монтировать, и они меньше подвержены загрязнению;
необходимо использовать широкие вентиляционные каналы – это также положительно скажется на тяге;
в идеале требуется использовать воздуховоды одного сечения, если это невозможно в силу обстоятельств, то соединение труб различного диаметра должно быть плавным, угол скоса не должен превышать отметку в тридцать градусов;
внутренне пространство каналов должно быть максимально гладким;
необходимо минимизировать количество поворотов в системе, к слову, каждый поворот снижает производительность вентиляции примерно на десять процентов.

Следуя вышеописанным советам, создать правильную систему воздуховодов очень просто. Монтаж каналов легко осуществить с помощью обычных инструментов и крепежных элементов.

Вентиляция в частном доме своими руками схема

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

]]>

Система воздухообмена в помещении влияет не только на самочувствие находящихся внутри людей. Микроклимат важен для самой конструкции так же, как для хозяев. В отсутствие эффективного воздухообмена увеличивается влажность, начинается гниение дерева, появляется плесень, в теплоизоляции появляется конденсат, то есть срок жизни дома уменьшается в разы. Вентиляция в частном доме своими руками, схема которой разработана с умом, выполняется не сложнее, чем другие инженерные системы, однако ее значимость часто преуменьшают.

Так выглядят углы в помещениях с повышенной влажностью

Содержание статьи

Видео: вентиляция в частном доме

Гигиенические нормы

Подсчитано, что спокойный человек потребляет в час примерно 10 кубометров воздуха. Если газовая смесь не обновляется, то с каждым часом ее качество сильно ухудшается, что сказывается на самочувствии людей.

Согласно нормам, действующим еще с середины 50-х годов, в жилых комнатах с высотой потолков до 3 метров и при площади до 20 квадратов весь объем воздуха должен обновляться раз в час. Для туалетов и кухонь эта норма на порядок выше, и скорость воздухообмена доходит до 140 кубометров в час.

Принудительная вытяжка и вентиляционный короб в кухне

При индивидуальном строительстве этими параметрами часто пренебрегают, считая вентиляцию лишней тратой денег. Хозяева ошибочно полагают, что форточек для этой цели достаточно, но это не так. Во-первых, на первом этаже любых зданий, особенно тех, в которых есть цокольные помещения, постоянно накапливается радон – инертный радиоактивный газ, который необходимо удалять. Во-вторых, углекислый и угарный газ, которые появляются в результате деятельности человека или после сгорания топлива, также серьезно вредят людям и должны быть удалены. В-третьих, условия эксплуатации любых зданий требуют соблюдения постоянных параметров температуры и влажности, что достигается только посредством устройства эффективной вентиляции.

]]>

Схема проникновения радона в жилой дом

Виды систем вентиляции: как выбрать подходящую

Каждый, кто хотя бы раз интересовался тем, как устроить вентиляцию в частном доме своими руками, знает о двух принципиально разных метода осуществления воздухообмена – принудительном и естественном. В принудительных системах движение воздушных масс осуществляется под действием электрических вентиляторов, а при естественном воздухообмене используются законы физики – гравитация и принципы расширения газов.

Пример комбинированной вентиляционной системы

Естественная вентиляция

Типовое решение, которое используется в многоквартирных домах – вертикальный вентиляционный короб, выходящий на крышу. Для частных домов этот вариант также является идеальным, но короб должен быть заложен проектом и установлен на этапе строительства. К этому коробу подводятся вентиляционные рукава со всего дома, при правильной установке в нем имеется достаточная тяга при любом направлении ветра. Минус такой вентиляции – ее нужно планировать заранее.

Кирпичный вентиляционный короб, который является частью конструкции стен

Если в доме не предусмотрен основной короб, то естественная вентиляция в частном доме обычно классическая приточно-вытяжная. Для эффективного обмена поступление свежего воздуха должно происходить снизу, а забор – сверху. Нецелесообразно сверлить вентиляционные отверстия у пола, так как из-за этого он всегда будет холодным. Лучшее место для них – под подоконником над установленными радиаторами. При поступлении с улицы воздух подогревается, более холодная часть стремится вниз, а теплые газы с конвекционными потоками устремляются наверх, то есть происходит эффективное перемешивание.

Отверстие приточной вентиляции, закрытое клапаном

В домах, где есть дровяные печи-камины длительного горения, а также печи с водяным контуром, часть работы по обеспечению вентиляции они берут на себя. Вместе с продуктами горения в трубу вылетают и накопившиеся в помещении ненужные газы.

В системе естественной вентиляции используются специальные приточные и вытяжные клапаны, первый работает на вход, второй – на выход. Эти клапаны страхуют людей от какого явления, как вентиляционное опрокидывание, когда при сильном ветре, низкой температуре или просто неверном расчете вытяжка начинает работать в обратную сторону, то есть не отводить отработанный воздух из помещения, а затягивать поток с улицы. Для предотвращения этого следует всего лишь увеличить длину канала, по нормам она должна быть не менее двух метров.

Вытяжной клапан для канала с круглым сечением

Принудительная вентиляция

Естественный воздухообмен происходит в том случае, когда существует разница в давлении газов внутри помещений и снаружи. Для того чтобы создать такую разницу, в принудительных системах используют вентиляторы. Имеет смысл монтировать вентиляцию в частых домах своими руками по схеме: для разных групп помещений – свой вентилятор. Очевидно, что в гараже и котельной должна быть отдельная вытяжка, которая не допустит проникновения вредных газов в жилые комнаты. Кухня – место, где постоянно готовится пища, поэтому по нормам именно здесь воздухообмен должен быть самым интенсивным.

В устройстве принудительной вентиляции нет жестких ограничений, она работает независимо от конфигурации воздуховода и направления ветра, поэтому именно она рекомендована для частного строительства.

Вентилятор – главный элемент принудительной системы

Особенности вентиляционных систем

Воздушные потоки трудно рассчитать и предсказать заранее, поэтому верные решения находятся только опытным путем. Правильно рассчитанная вентиляция в частном доме своими руками, которая разрабатывалась с разумным подходом, будет служить эффективно. Как принудительная, так и естественная система должна учитывать следующее:

нельзя допускать попадания воздуха из кухни, санузла или гаража в жилые комнаты, поэтому в спальнях монтируется только приточка, а в кухне, ванной, в гараже или котельной – принудительная вытяжка;
углекислый газ и продукты сгорания всегда собираются сверху, поэтому вытяжные клапаны должны быть установлены под самым потолком в наиболее удаленном от окна углу;
трубы вентиляции с круглым сечением всегда эффективнее, так как сопротивление воздушного потока в них меньше;
если есть вытяжка, приток должен быть также специально организован, иначе сквозняки будут появляться в самых неожиданных уголках дома.

Правильное расположение вентиляционного отверстия – под потолком

Оптимальная система

Каждый дом индивидуален, поэтому к выбору вентиляционной системы нельзя подходить легкомысленно. Если для многоквартирных домов существуют эффективные типовые решения, то для индивидуальной застройки необходимо разрабатывать новую схему в каждом отдельном случае.

Видео-обзор о правильном выборе схемы вентиляции для дома

Экономьте время: отборные статьи каждую неделю по почте

]]>

homemyhome.ru

Вентиляция в частном доме своими руками

Каждое жилище нуждается в возможности постоянной смены воздуха на более “свежий” — поэтому для комфортного жилья в любом строении необходима качественная вентиляция. Возможность регулировать воздухообмен внутри жилого помещения — обязательный атрибут комфортной жизни, позволяющий регулировать даже также температуру и влажность поступающего воздуха.

Еще при строительстве дома должен учитываться расход человеком кислорода и углекислого газа в соответствующих пропорциях. Если, например, процент содержания кислорода будет ниже установленной нормы (чуть больше 20%), это может вызвать головную боль и ощущение “духоты”, а в долгосрочной перспективе и вовсе подорвать здоровье человека. Вот почему крайне важно знать, как сделать вентиляцию в частном доме своими руками и принцип ее работы.

Как работает вентиляция

Вентиляция, если она организована правильно, производит процесс постоянной замены отработанного воздуха свежим, поступающим снаружи здания. Вентиляция своими руками тоже возможна, если вы знаете, что делаете. Также, при усовершенствованной системе вентиляции возможны такие действия, как кондиционирование воздуха, регулировка его температуры и влажности, а также прочих параметров. В зависимости от сложности системы вентиляции происходит более тонкая регулировка параметров воздуха. Так как сделать вентиляцию? Ответы на вопросы вы увидите дальше.

Способы и виды вентиляции

Вентиляция подразделяется на несколько разновидностей, в зависимости от способа движения воздуха, назначения, организации обмена воздуха и конструкции. Начнем с простого, а именно с разновидностей: естественная и механическая вентиляция. Способы вентиляции и их описание указаны ниже.

Естественная вентиляция в доме — давнее изобретение, и ее плюс состоит в том, что для ее осуществления не нужно никаких вспомогательных приборов типа вентилятора. Тяга воздуха при таком типе вентиляции возникает от перепада давления, а чем больше разница температуры воздуха снаружи здания и непосредственно внутри, тем лучше происходит обмен воздуха. Этот способ способен сэкономить много денег, ведь он совершенно не затратный с денежной точки зрения, почти вентиляция своими руками. Нужно всего лишь правильно подойти к решению этой задачи.

Механическая вентиляция позволяет создавать воздухообмен искусственно, беря за основу вентилятор или эжектор. При механической вентиляции воздух также может предварительно очищаться, доводиться до необходимых параметров температуры и влажности, и регулировать количество поступающего воздуха в определенные зоны жилого помещения. Правда, этот способ гораздо более затратен, нежели естественная вентиляция в доме — он требует довольно большого потребления электроэнергии. Способы вентиляции различаются еще по нескольким параметрам.

По назначению вентиляция бывает приточной и вытяжной. Приточная вентиляция в доме позволяет подавать в помещение необходимое количество воздуха, который может быть изменен в температуре в зависимости от времени года — летом он будет автоматически охлажден, а зимой подогрет. Приточная вентиляция в доме всегда необходима.

Вытяжная же система вентиляции в первую очередь необходима для удаления уже отработанного воздуха — а помимо него, продуктов сгорания от газовых плит — непосредственно наружу.

По этим двум системам следует привести оговорку — как правило, они должны работать вкупе, пропорционально друг другу, так как одна из систем наполняет помещение необходимым новым воздухом, а вторая удаляет наружу ненужный, отработанный. Если же баланс не будет достигнут, то в доме будут постоянно хлопать двери.

Тем не менее, допустимо использование только одной из этих систем при условии, что воздух будет поступать или удаляться через специальные отверстия в смежные помещения — в таком случае воздухообмен нарушен не будет.

Вентиляции различаются еще и по способу воздухообмена — существуют местная и общеобменная.

Что касается местной вентиляции, то, как правило, она используется не в жилых помещениях, а, например, на производстве, когда в одном определенном месте помещения имеется непосредственный источник загрязнения, и нужно, чтобы все остальные помещения не подвергались тому же загрязнению. Воздух в такие помещения как подается чистый, так и выводится уже загрязненный. В жилых же помещениях, как правило, используется общеобменная вентиляция.

Общеобменная же вентиляция вентилирует воздух непосредственно во всем помещении. Она может быть так же приточной и вытяжной. Первую лучше всего использовать механическую, с подогревом и фильтрацией воздуха для лучшего качества подачи. А вот вытяжная может быть намного проще, и может быть выполнена в роли вентилятора или отверстия в стене. Причина проста: воздух, удаляющийся наружу, не нуждается в обработке. Если объемы воздуха не очень большие, то выгоднее всего использовать механическую приточную и естественную вытяжную вентиляции, потратив деньги только там, где это действительно необходимо.

Существуют еще аварийная и противодымная вентиляции. Они используются в исключительных случаях — например, в помещениях с очень высокой концентрацией вредных веществ, выброс которых происходит регулярно и требует быстрого удаления из помещения, или мешающих распространению дыма на ранних стадиях пожара.

По способу сборки системы вентиляции подразделяются на наборные и моноблочные. И все они имеют как достоинства, так и недостатки.

Наборная система состоит из нескольких отдельных компонентов: фильтров, вентилятора, автоматической системы, глушителя и прочего. Как правило, такие системы вентиляции располагаются в отдельных небольших помещениях. Главное достоинство такой системы — универсальность. С ее помощью можно провентилировать абсолютно любое помещение от офиса до небольшой квартиры. Минусом же являются ее большие размеры и обязательная необходимость в профессионалах, которые будут проектировать и рассчитывать установку оборудования.

Моноблочная система вентиляции целиком размещена в одном-единственном корпусе с высоким уровнем шумоизоляции. К тому же часто именно такие установки позволяют экономить электричество, расходуемое на регулировку температуры воздуха. У моноблочной системы имеется ряд преимуществ в сравнении с наборной:

Низкий уровень шума. Как было сказано выше, все элементы моноблочной вентиляционной системы собраны в одном корпусе, что обеспечивает прекрасный уровень шумоизоляции. Это позволяет установить ее непосредственно в жилое помещение, а не отдельное подсобное.
Готовая сборка. Поскольку все элементы уже установлены в один корпус, их тесты и настройку проводят заранее, еще на этапе сборки. Поэтому для их настройки не нужен специалист — можно справиться даже незнающему.
Занимают мало места. Корпус не занимает много места.

Элементы вентиляции

Вентиляторы. Это механические устройства, перемещающие воздух непосредственно в жилое помещение напрямую либо в системы вентиляции и кондиционирования для его предварительной очистки или изменении температуры. Также вентиляторы создают необходимые перепады давления для движения воздуха — устройство вентиляции подразумевает их обязательно.

Шумоглушители. Любой человек ценит комфорт. Вентиляторы при задействовании непременно вызывают шумы, не заглушив которые, вызвать шумовой эффект по всему вентилируемому помещению. При установке шумоглушителей воздушный поток становится незаметным для уха человека — правильная вентиляция всегда работает бесшумно.

Воздушные фильтры. Это устройства для очистки воздуха перед подачей его в помещение. Прежде чем приобретать воздушные фильтры, необходимо определить разновидность загрязнения. Эффективность вентиляции напрямую зависит от типа.

Воздухонагреватели. Очень часто используются в системах вентиляции. Выполняют функцию подогрева воздуха. Чаще всего производятся на основе воды, пара или специальных растворов — таково устройство вентиляции с воздухонагревателем.

Воздуховоды. Едва ли не самая главная часть вентиляции, емкость для перемещения воздуха. Различают металлические, неметаллические и металлопластиковые. По форме прямоугольные и круглые.

Воздухораспределитель. Точка выхода воздуха в помещение. Имеет очень много разновидностей, от самых простых до сложных. Правильная вентиляция обязательно имеет такие точки.

Тепловая изоляция. Ее функция состоит в предотвращении тепловых потерь, а также исключения конденсата и обмерзания при установке коммуникаций в неотапливаемых помещениях.

Вентиляция в доме своими руками. Схема

Сегодняшние нормы на жилые помещения обязывают оборудовать дома системой вентиляции для удаления загрязненного воздуха из нежилых помещений типа кухни или ванной комнаты. Если работа системы вентиляции дома нарушена, стекла на окнах будут запотевать, а конденсат, оседающий на стенах, может впоследствии стать причиной различных заболеваний, в том числе у маленьких детей. Ниже представлена схема вентиляции.

После того, как схема вентиляции понята вами, можно приступать к необходимым расчетам. Вентиляция в доме своими руками, схема и примечания к ней изложены максимально простым языком.

Расчет вентиляции

Для того, чтобы правильно рассчитать вентиляцию, необходимо сначала рассчитать производительность по воздуху, измеряемой в кубометрах в час. Само собой, для таких расчетов нужен план построения с подробными указаниями размеров помещений. Вентиляция в доме своими руками, схема которой показана выше, не делается без предварительных расчетов.

Свежий воздух обычно не подается в коридоры — только в основные комнаты, где люди пребывают большую часть своего времени, например, спальни и кабинеты. Из ванных комнат и кухонь лишний воздух удаляется при помощи вытяжных каналов. Полная версия выглядит так: подача свежего воздуха происходит в главные помещения, откуда попадает в коридоры, из них — в ванную, санузлы и кухню, откуда удаляется по вытяжной вентиляции.

Для полного расчета вентиляции необходимо рассчитать несколько самых важных факторов:

Расчет воздухораспределительной сети. Эта система состоит из воздуховодов, переходников, поворотов, клапанов и распределителей воздуха. Каждый элемент рассчитывается отдельно, основываясь на ранних расчетах производительности по воздуху на человека. Необходимо произвести расчет вентиляции таким образом, чтобы система была способна подать необходимое количество воздуха в каждую из комнат.
Количество потребляемой электроэнергии всеми системами вентиляции воздуха. Еще на этапе проектирования все цифры должны быть известны, чтобы не превысить необходимого лимита.
Мощность калорифера. Для того, чтобы узнать это значение, потребуется значение минимальной температуры воздуха снаружи в зимний период и значение температуры воздуха на выходе.
Сопротивление сети. Чем выше это значение, тем хуже будет работать вентилятор. Просчет этого значения обязателен.
Размер воздухораспределителя. Прежде чем его приобретать, нужно знать, что размеры воздухораспределителя не превышают воздуховодные более чем в два раза.
Размер воздуховодов. Для вычисления данного параметра необходимо знать точный объем воздуха, проходящий по нему за определенный промежуток времени.

Как сделать вентиляцию в частном доме

Не знаете, как сделать вентиляцию в доме? На данном примере схемы вентиляции частного дома будет показано все необходимое для того, чтобы вы поняли, как сделать вентиляцию своими руками.

Как вы видите, здесь изображены все части системы, начинающиеся в комнате с вентиляцией и заканчиваются непосредственно на крыше. Вентиляция в частном доме своими руками, схема и все необходимые расчеты не так сложны, как кажется на первый взгляд. Вы быстро поймете, как сделать вентиляцию в доме.

Как сделать вентиляцию своими руками? Поначалу никто не знает, как правильно сделать вентиляцию. Для начала необходимо проложить в стене канал не больше 140 миллиметров.

Важно: если толщина канала будет чуть меньше, вы рискуете получить эффект, обратный нужному: тяга пойдет в обратную сторону.

Конец трубы должен быть под коньком крыши — это также обеспечит достаточную тягу. Вентиляция в частном доме будет качественной, если вы выполните эти условия.

Если же вы не можете сделать естественную вентиляцию, задумайтесь о механической. Особенно она важна в помещениях типа ванной. Вентиляция в доме своими руками подразумевает это. Поэтому, если вы хотите избежать таких проблем, позаботьтесь о механической вентиляции помещений с избыточной влагой. Вентиляция в доме своими руками не будет для вас сложной в этом случае.

В туалете или, например, кухне, также не будет лишней механическая вентиляция в частном доме из системы вытяжек и вентиляторов. Вентиляция в частном доме своими руками, схема которой показана ниже, не сложна для изучения. Просмотрите подробнее схему внизу, чтобы лучше понять принцип:

Вентиляция в доме своими руками — интересное занятие, особенно если перед этим вы тщательно изучили и поняли все аспекты.

Как сделать вентиляцию в доме. Видео

o-remonte.com

Вентиляция в частном доме своими руками: схема

Вентиляция в частном доме так же важна, как отопление, водопровод и канализация. Без притока свежего и удаления загрязненного (задымленного, влажного) воздуха невозможно организовать микроклимат в помещении с учетом нормативных показателей. Вентиляция устраивается не только в жилых помещениях, замена воздуха в той или иной степени необходима в чердачном и подпольном пространстве, кладовой, прихожей, веранде и других зонах.

Общее описание вентиляционной очистки

В качестве вариантов для обновления атмосферы в помещении частного дома существуют три распространенных типа вентиляции:

естественный приток и удаление воздуха;
организация очистки приточно-вытяжным способом;
смешанный принцип работы каналов.

При устройстве воздухообмена в доме нужно учитывать следующие условия:

состояние окружающей атмосферы;
строительный материал, выбранный для постройки стен;
функциональность комнат, технических подполов и этажей.

Естественный способ воздухообмена

Для организации естественной системы очистки воздуха требуется, чтобы окружающая атмосфера вокруг дома соответствовала экологическим характеристикам загородной зоны. Помимо этого, материал для стен должен применяться естественный или штучный, из природных материалов:

древесина;
саман, кирпич;
пеноблок, газоблок, керамзитовый камень, монолитный керамзитобетон;
другие типы бетонов с легким заполнителем.

Приточной способ вентиляции

Этот метод очистки воздуха является актуальным для тех случаев, когда наружный воздух имеет показатели чистоты, отличные от нормативных, и впускать такие потоки в жилое пространство невозможно без удаления вредных примесей или неприятного аромата. Вытяжную систему с дополнительной очисткой воздушных потоков трудно устроить своими руками, так как требуется монтаж устройств и приборов, которых нет в случае естественной вентиляции. Вытяжную приточную очистку выполняют, если стены частного дома выстроены из различных материалов, но применяется внутреннее или внешнее утепление слоями:

пенополистирол бетона, пенопластом;
сэндвич-панелями;
вакуумными плитами и блоками;
SIP панелями;
сотовыми материалами.

Если здание возводится по технологии «термодом» или «изодом» канадских строителей, то необходимо сделать принудительную поставку воздушных потоков для улучшения микроклимата внутренних помещений.

Смешанный тип воздухообмена

Такой способ очистки используется, если параметры наружной атмосферы находятся в пределах нормы, но из-за размеров внутренних помещений или повышенной функциональности (активно используемая кухня) естественная вентиляция не может работать эффективно. В таком случае используются электрические вытяжные устройства по типу вентиляторов для организации наиболее быстрого воздухообмена.

Естественная вентиляция в частном доме своими руками

Несмотря на популярность современных технологий и различных электрических приспособлений, правильно организованный естественный воздухообмен в жилом доме имеет свои преимущества:

такую систему каждый домовладелец может выполнить своими руками, поэтому уменьшаются затраты на работу специалистов;
если в жилье находятся комнаты, где нет отопительных приборов, то правильно расположив вентиляцию в частном доме из пластиковых труб, можно перенаправить потоки теплого воздуха из отапливаемых комнат;
с помощью последовательно выбранных рабочих каналов можно вентилировать помещения, в которых обмен воздуха просто необходим;
в комнатах поддерживается естественная влажность атмосферы и присутствует природный микроклимат.

Устройство вентиляции

Монтаж вентиляционных труб и обустройство вентканалов своими руками не является непомерно сложным процессом. Конечно, для этого стоит изучить особенности систем, законы перетекания и перераспределения воздушных потоков, расчет сечения каналов, посмотреть видео и предварительно составить схему. В отличие от приточного и вытяжного метода, система с естественной циркуляцией несложная, но то, что каждый мастер делает в первый раз, подлежит тщательному осмыслению.

При составлении рабочей схемы принимают во внимание количество присутствующих людей, число приспособлений, сушащих воздух или отравляющих его бытовыми выделениями, химическими веществами. Расчет сечения каналов можно доверить профессионалам или, перелопатив гору информации из печатных источников и интернета, выполнить самому. Этот вопрос каждый хозяин решает самостоятельно, в зависимости от желания и свободного времени.

Не столь важно, какой из способов расчета выбран, далее следует просмотреть готовые проекты вентиляции и в соответствии с рекомендациями, составить схему расположения труб в собственном строении своими руками. После окончания работы проводится расчет необходимых материалов, труб, фасонных частей, сеток, если нужно, вентиляторов и других деталей и приспособлений. На момент начала работы все необходимые трубы, материалы и инструменты должны быть подготовлены.

Обязательные места установки каналов и вытяжных отверстий

Определен список помещений, где в обязательно нужно предусмотреть естественный воздухообмен:

санузлы и комнаты для стирки;
кухни, летнего и зимнего типа;
если выход из гардероба или кладовой осуществляется в жилую комнату, то делают каналы, при открывании входа в коридор, достаточно выполнить отверстия в стене или окне рядом с дверью;
помещение отопительной котельной оборудуется отверстием в стене, которое подстраховывается приточным устройством;
комната, которая от помещения с установленным вентканалом отделена более одной дверью или окном;
на этаже, отличающегося этажностью от первого, делают каналы из всех комнат и предусматривают воздухообмен на лестничной площадке;
другие помещения в доме, не имеющие проведенных каналов из пластиковых труб, оснащаются проточными отверстиями наружу или в смежное помещение с установкой приточных приборов;
в подпольном пространстве первого этажа в условиях монтажа покрытия на лагах;
в цокольных промежутках для вывода радона – радиоактивного газа;
в чердачном пространстве для продления срока службы конструкций и материалов кровли.

Размеры вентканалов и выбор их расположения

Сечение вентканала принимается по расчету, но минимальный размер одной стороны составляет 10 см, при этом размер минимального сечения принимается 0,016 м2. Такая площадь сечения соответствует стандартному размеру трубы с диаметром 150 мм и производит приток или вытяжку воздуха при протяженности канала длиннее 3 м, в количестве 30 кубометров в час.

Длина канала менее 2 метров неэффективна, так как не дают естественной интенсивности воздушного потока. На практике высота трубы принимается из расчета, чтобы она располагалась выше чердачных построек и над дымовой трубой. В пределах одного этажа все каналы делают одинаковой протяженности, так как требуется одинаковая приточная или вытяжная сила в различных помещениях. Таким способом, для особо нуждающихся в обмене воздуха комнат можно увеличить или уменьшить тягу.

Размеры поперечных сечений каналов, чаще всего, делают одинаковыми для удобства монтажа, при этом в требуемых случаях сечение канала уменьшают с помощью установки вентрешетки нужного размера по площади. Если речь идет о схеме приточно-вытяжной вентиляции в одноэтажном доме, то не рекомендуется объединять в общий канал несколько труб, так как это ведет к снижению эффективности. В доме каждый канал находит окончание в оголовке на крыше.

Из конструктивных соображений два и более канала прокладывают рядом, при необходимости создают блок из рядом проходящих труб, располагающийся внутри толстой несущей стены или монтируется на стену. Блок выполняют из кирпича, где предусматривают несколько каналов по размерам, кратным стенкам кирпича с учетом кладочных швов. Промышленность выпускает блоки из бетона для монтажа каналов воздухообмена.

Любой смонтированный блок вентиляционных каналов должен передавать нагрузку на фундамент, железобетонное перекрытие или другие несущие конструктивные элементы дома. Если строение выполнено из дерева, то вентиляцию делают из легких пластиковых, оцинкованных, пластмассовых труб, при этом монтируют декоративный короб из различных материалов.

Устройство вентиляции под кровлей

Когда воздушные потоки обтекают крышу, то создаются естественные разреженные зоны и области повышенного давления, причем их месторасположение постоянно изменяется и зависит от направления и силы ветра. При попадании любого из оголовков вентканала в разреженную область, возникает обратная тяга потока и воздух может двигаться с улиц в комнату даже зимой.

Попадание в область роста давления, наоборот, увеличивает отток воздуха и эффективность работы системы. Для уменьшения влияния ветровых нагрузок на работу каналов следует предусмотреть ряд конструктивных особенностей:

разместить их оголовки на определенном расстоянии;
сделать сечение канала шире;
не выполнять на протяженности канала суженных и расширенных участков;
трубы вентиляционного канала не должны иметь горизонтальных участков, его расположение должно быть вертикальными, в некоторых случаях предусмотрен монтаж под уклоном;
внутренняя поверхность стенок должна быть гладкой, без выступов и наслоений, нельзя применять гофрированные трубы, стенки из кладочных материалов тщательно выравниваются.

Утепление естественных каналов

Для эффективности работы по естественной очистке воздуха большое значение имеет утепление вентиляции в частном доме своими руками. Схема, составленная ранее, поможет определить участки, подлежащие утеплению:

каналы, расположенные в толще наружных стен;
участки труб, находящиеся в неотапливаемых помещениях;
промежутки трубопроводов вентиляции, расположенных снаружи здания и в чердачном неотапливаемом пространстве.

Правила устройства переточных отверстий

В системе воздухообмена частного строения необходимо направить воздух изо всех комнат в те помещения, которые имеют вытяжные трубопроводы. Чтобы обеспечить такое передвижение воздуха в дверных проемах или внутренних перегородках между комнатами выполняют переточные вентиляционные отверстия. С рекомендуемой площадью сечения более 200 кв. см. Иногда такое отверстие делают в виде щели между полом и дверью комнаты. Что касается переточного отверстия в кухонную зону, то его площадь делается не менее 800 кв. см.

Организация приточной и вытяжной принудительной системы воздухообмена

Чаще всего, такой тип системы применяют там, где естественная вентиляция справиться не может (ванные, душевые, прачечные, туалеты, кухни, мастерские). Недостаток воздушного обмена приводит к повышению влажности и появлению грибка на стенах, потолке и других поверхностях. От естественной системы принудительная отличается подключением вентиляторов для забора загрязненного воздуха и перемещения его в канал для вывода.

Кухонные помещения чаще всего и подвергаются принудительной очистке, которая происходит посредством монтажа вытяжки, расположенной непосредственно над варочной поверхностью, при этом в стене под потолком предусмотрен еще один канал естественной тяги. Те продукты сгорания, которые не попали в область вытяжки и не были выведены посредством вентилятора, поднимаются и удаляются под действием естественной тяги.

Недостатки принудительного метода

Есть помещения, в которых трудно обойтись без вывода газов, продуктов сгорания и других вредных веществ. Казалось бы, чего проще? Воздух снаружи проходит очистку через фильтры и попадает внутрь помещения. Но не все так гладко. Если говорить об использовании фильтров, то они нужны только в случае загрязненной атмосферы снаружи дома. В загородном доме лучше, если в вентиляционные трубы попадает именно чистый природный воздух, а не очищенная от всех полезных веществ атмосфера после фильтрации.

Фильтры работают определенное время, дальше подлежат очистке. Если этого не делать, то вместе с воздухом в помещение будет попадать органика, пыль, накопившаяся на деталях работающего вентилятора. Сам очистительный прибор будет распространять микробы, которые активно размножаются в благоприятной среде внутри фильтра.

Специалисты меняют фильтры раз в полгода при осмотре по плану, но микробы накапливаются в угрожающем количестве уже после месяца работы, все остальное время до техосмотра жильцы находятся в опасности развития заболеваний дыхательных путей.

remontoni.guru

Делаем естественную вентиляцию в частном доме своими руками

Экология потребления. Усадьба: Основные виды, используемые в частных домах — естественная и принудительная, отличительными особенностями которых являются — использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).

Недостаточное циркулирование воздуха между помещением и улицей может привести к застою воздуха, образованию грибка и плесени, а аллергические реакции, тяжесть во всем теле и плохое самочувствие станут сомнительными «бонусами» в комнате без вентиляции.

Основные виды, используемые в частных домах — естественная и принудительная, отличительными особенностями которых являются — использование (принудительная) дополнительного оборудования, либо вентилирование при помощи физических процессов (естественная).

Преимущества и недостатки естественной вентиляции

Главное преимущество естественной вентиляции — простота и дешевизна построения системы, принудительная же может похвастаться более эффективной и качественной работой.

Наряду с рядом неоспоримых преимуществ — дешевизна, простота реализации — естественная вентиляция имеет и недостатки, которые, к слову сказать, значительны. Многие специалисты по строительству говорят о неэффективности такой системы и вот почему:

По строительным нормам допустимая температура на улице не должна быть ниже +5 градусов, иначе тяга усиливается и в дом начнет поступать большое количество холодного воздуха. По некоторым данным тепловые потери от естественной вентиляции в ряде случаев достигают 40% от общего объема.
Ситуация, диаметрально-противоположная предыдущему пункту: если на улице слишком жарко, воздухообмен минимизируется вплоть до полного прекращения циркуляции воздуха.
Нет возможности обработать воздух, поступающий с улицы. Экологическая обстановка в стране и в мире оставляет желать лучшего. Чистый воздух — скорее роскошь, чем обыденность. Не обработанный и не очищенный воздух может стать причиной многих неприятностей.
Вентиляция в комнате имеет ограничение по регулировке. Если уменьшить воздухообмен еще можно путем плотного закрытия окон и дверей, то значительно увеличить его уже нельзя.

Для создания эффективной атмосферы в комнатах частного дома необходимо прибегнуть к комплексности: лучшим вариантом будет комбинация естественной циркуляции с технологическими наработками в этой области (вентиляторы, фильтры, и прочее).

Зачем нужна вытяжка в частном доме с печью или камином

Если печь или камин используются в доме не как элемент декора, а выполняют свои прямые обязанности — отапливают помещение, нужно позаботиться о естественной вентиляции в двойне. Для полного сгорания топлива необходимо достаточное количество окислителя (в данном случае кислорода). При его нехватке топливо будет сгорать не полностью, выделяя при этом угарный газ, который будет попадать в жилое помещение. Приятного и полезного в этом, естественно, мало.

Устройство вентиляции в доме с камином

Если притока воздуха не будет хватать, то в теплое время года можно распахнуть окно — этого будет достаточно. Зимой такой фокус вряд ли пройдет, поэтому еще на стадии строительства желательно провести под полом трубу непосредственно к печи или камину, через которую будет поступать необходимое количество воздуха.

Для организации вытяжки чаще всего прибегают к услугам экспертов, эта статья ориентирована на мастеров, которые планируют осуществить монтаж своими руками. Далее рассмотрим основные рекомендации по построению такой вентиляции, часто стречающиеся проблемы и недостатки.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Схема и устройство системы с вентканалом

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха.

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Видео: как устроить естественную вытяжку

Не стоит забывать и о системе кондиционирования. Грамотно-организованный тандем естественной, принудительной вентиляции и кондиционирования, сделает жизнь в доме комфортной и безопасной для здоровья. опубликовано econet.ru

econet.ru

Вентиляция в частном доме своими руками: схема, моменты проектирования

Борьба за энергетическую экономичность в домах приводит к полной герметичности. Утепляя помещения, люди забывают, что для нормального функционирования организму требуется свежий воздух. Застоявшийся воздух утрачивает необходимое для дыхания содержание кислорода. Следствием отсутствия движения воздушных масс становится повышенная влажность, скапливания вредных веществ, поэтому качественная вентиляция помещения жизненно важная необходимость, тем более что обустроить ее в частном доме можно своими руками.

Как начать и важные моменты проектирования

Начинать создание нормального оборота воздушных масс необходимо начинать с оценки помещений. Рассчитывается кубатура жизненного пространства, учитывается потребность человека, которому для нормального функционирования требуется 10 м³ в час. Каждого жильца дома система должна снабжать воздухом на любом участке жизненного пространства. В зависимости от конструкции строения, используемых коммуникаций, оборудования выбирается тип вентиляции, которая способна обеспечить жильцов комфортными условиями проживания. Различаются три основных вида движения воздушных масс в помещениях по принципу действия:

Естественная работает по принципу движения воздуха под действием разных температурных показателей. Как известно из курса физики, тёплые воздушные потоки более разряжены и поднимаются вверх. Используя этот закон, в верхней части строения предусматриваются конструкционные отверстия связанные с окружающей средой. Как правило, температура вне помещения ниже, чем внутри, поэтому тёплый воздух поднимаясь, вымещается холодным потоком из здания. Принято считать оптимальным рабочим показателем такой системы температуру на улицу в пределах от 5 до 15 градусов. При более низких температурных показателях в помещениях прогнозируемо создаётся сквозняк из-за интенсивности теплообмена. В случаях высоких температур эффективность системы снижается, потому что внутри дома прохладнее;
Принудительная вентиляция осуществляется с помощью механических устройств, обеспечивающих подачу свежего воздуха внутрь и удаление застоявшихся, скопившихся воздушных масс наружу. Приток и отток выполняется под действием вытяжного и распылительного оборудования. Обычно такая система состоит из вентиляторов, воздушных клапанов, калориферов, кондиционеров, очистных фильтров, шумоглушителей. Для оптимального функционирования создаётся специальная коммуникационная сеть, обеспечивающая движение воздушных потоков – это воздушные каналы, воздухозаборные решётки, диффузоры, анемостаты. Эффективность системы повышает инсталляция контрольных датчиков, терморегуляторов, подключающих или отключающих вентиляторы согласно заданным, рассчитанным показателям;
Смешанная система подразумевает дополнение естественного воздухообмена оборудованием вытяжного характера. Это могут быть вытяжки на кухне или вентиляторы в санузлах, встроенные или подключённые к коммуникациям естественной вентиляции. Как правило, такое оборудование устанавливается там, где высока степень загрязнения воздуха и приточный поток не успевает вытеснять загрязнения.

Проблемы вентиляции связаны с применением старых технологий строительства для современных условий. Большинство домов строится по устаревшим стандартам. При этом используются новые материалы, технологии, оборудование. Согласно устаревшим СНиПам приток воздуха осуществляется через зазоры в окнах и дверях, но установка металлопластиковых окон, дверей новых конструкций надёжно герметизирует помещение. Таким образом, жильцы защищены от сквозняков, повышается звуковой комфорт, улучшается энергосберегаемость. Только воздух застаивается, вследствие отсутствия возможности притока свежего потока. Результат выражается повышением влажности, кислородным голоданием.

Знайте, что так создаётся благоприятная среда для развития вредных микроорганизмов в помещении. Появляется грибок на стенах, стремительно завоёвывающий новые территории. Борьба с ним бессмысленна до тех, пор, пока для него создаются тепличные условия в виде влажной, тёплой атмосферы без сквозняков.

Другой проблемой является скопление вредных веществ, которые попадают в организм через вдыхание. Они выделяются окружающими предметами – это мебель, стены, напольное покрытие, повседневные вещества для уборки, чистки поверхностей. Когда вентиляция в доме своими руками, сделана на совесть, воздух циркулирует и практически все вредные вещества выводятся наружу, не успевают скапливаться в опасных количествах и попадать в организм.

Свежий приточный воздух по стандартам и правилам

Свой дом за городом, находящийся на просторах местности богатой свежим, чистым воздухом, идеально оборудовать естественной вентиляцией.

Знаете ли вы, что существуют определённые нормы воздухообмена в доме, учитывающие специфику того или иного помещения, которые необходимо учитывать при создании вентиляции в частном доме своими руками.

Подразумевается замена всей воздушной массы, значение которой приведены в таблице, за 1 час для помещений, где постоянно присутствуют люди. Особое внимание уделяется комнатам специального назначения:

Для кухонь с электроплитами требуется воздухообмен не менее 60 м³/час, а в случае с газовой плитой 90 м³/час;
Для санузла и ванной комнаты воздухообмен должен превышать 25 м³/час, если эти комнаты совмещены, то показатель возрастает до 50 м³/час.

Также разработана таблица зависимости размещения вентиляционного отверстия в помещении от высоты здания и этажа. По ней видно, какая необходима производительность и требуемое количество каналов. Эти показатели помогут создать воздухообмен, обеспечивающий норматив или превосходящий.

Следует знать, что проектируя вентиляцию, учитывают индивидуальные особенности конкретного дома. Например, если пол деревянный базируется на лагах, то при расчёте учитывается вентиляция под полом.

Правильный подбор и расчёт параметров приточных каналов

Для организации коммуникаций используются трубы круглого диаметра или прямоугольные блоки. Оптимальным размером трубы считается диаметр 150 мм (0,016 дм³), не менее 10 см каждой стороны. Такие показатели гарантируют прохождение потока минимум 30 м³/ч при расположении каналов на высоте не ниже 3 м. Чтобы пропускная способность была больше, требуется увеличить сечение, длину или количество воздуховодов.

Все возможные варианты определяются в зависимости от этажа обсчитываемого помещения с помощью нормативной документации «Свод правил здания жилые многоквартирные»:

Таблица 9.1 позволяет определить, сколько требуется закачать количество воздуха в помещение;
В пункте «Нормы производительности и каналы естественной вентиляции» приведено сколько требуется выводить воздуха из помещения.

Полученные значения сопоставляются, выбирается большее и рассчитывается требуемый воздухообмен.

Например, для 4-х комнатного одноэтажного дома с трёх метровыми потолками и крышей, общей площадью 75 м², кухней оснащённой газовой плитой. Складывается общая кубатура, требуемая для притока в помещение равна 225 м³ в час. Имеющиеся данные по комнатам, позволяют определить количество воздуха необходимое вывести за пределы: кухня – 90 м³/ч, ванна и туалет – 50 м³/ч, итого — 140 м³/ч. Следовательно, за основу берётся показатель 225 м³/ч и по нему ведётся расчет:

Высота вентканалов для дома – 4 м;
Мощность обновления воздуха для t=20 °С согласно таблице равна 45,96 м³/ч;
Число каналов определяется делением 225/45,96=4,9.

То есть для требуемого дома требуется 5 вентканалов без учёта всех индивидуальных особенностей дома. Для получения конкретных значений необходимо привлекать к проектированию вентиляции частного дома специалистов.

Дополнительное оборудование, улучшающее жилищные условия

Естественная вентиляция экономична, проста в эксплуатации, легка для проектирования и конструирования. Но неспособна, справиться со всеми вызовами, предъявляемыми современными жилищными вызовами. На помощь призваны:

Вентиляторы, встраиваемые в воздуховоды, эффективно борются с неприятными запахами, излишней влажностью в туалете и ванне. Недорогая конструкция, простая для монтажа и лёгкая в использовании помогает быстро увеличить отток воздуха по мере необходимости;
Вытяжка, расположенная над плитой, защищает кухню от влажности, выводит лишние запахи за пределы комнаты и способствует поддержанию нормального температурного режима, быстро удаляя из помещения горячий воздух.

Следует знать допустимые размеры расположения вытяжки над плитой – 0,75 м при использовании газовой варочной поверхности; 0,65 м над электрической.

Повышенное внимание уделяется при использовании камина или печи. В этом случае вентиляция в частном доме своими руками проектируется с учётом потребности создания условий для полного сгорания топлива, используемого для эксплуатации оборудования, а также должны быть удалены все продукты сгорания. Тщательная проработка конструкции гарантирует исключение рисков – пожара, удушья. Часто встречаются проекты, в которых используется подвод приточной вентиляции снизу печи или камина. Такое решение обеспечивает источник огня постоянным снабжением кислорода, нормальную тягу.

Качественная вентиляция в частном доме необходима, её можно сконструировать своими руками. Важно учитывать особенности строения, характеристики используемого оборудования и материалов в помещениях.

Видео о вентиляции частного дома

couo.ru

Как сделать вентиляцию в частном доме

Вентиляция в доме: требования и принципы устройства

Предварительная оценка

Естественная вентиляция в доме

Тяга и доступная высота

Усиление тяги на выходе

Доступ свежего притока

Принудительная вентиляция

Централизованная система

Локальная принудительная вентиляция

Как сделать вентиляцию в частном доме своими руками

Необходимость в эффективной системе вентиляции

Требования и нормы

Виды

Естественная вентиляция в частном доме

Принудительная вентиляция в частном доме

Расчет

Проектирование

Что необходимо учесть

При строительстве дома

В готовом доме

Способы организации правильной системы

Приточная

Вытяжная

Приточно-вытяжная (наиболее оптимальный вариант)

С рекуперацией тепла

Как сделать вентиляцию в частном доме своими руками

Установка вентилятора в санузел

Устройство вытяжки

Приточная вентиляция с помощью диффузора или решетки

Приточная вентиляция с помощью приточного клапана

Как правильно сделать вентиляцию с помощью системы воздуховодов

Рекомендации

Вентиляция в частном доме своими руками схема

Видео: вентиляция в частном доме

Гигиенические нормы

Виды систем вентиляции: как выбрать подходящую

Естественная вентиляция

Принудительная вентиляция

Особенности вентиляционных систем

Оптимальная система

Видео-обзор о правильном выборе схемы вентиляции для дома

Вентиляция в частном доме своими руками

Как работает вентиляция

Способы и виды вентиляции

Элементы вентиляции

Вентиляция в доме своими руками. Схема

Расчет вентиляции

Как сделать вентиляцию в частном доме

Как сделать вентиляцию в доме. Видео

Вентиляция в частном доме своими руками: схема

Общее описание вентиляционной очистки

Естественный способ воздухообмена

Приточной способ вентиляции

Смешанный тип воздухообмена

Естественная вентиляция в частном доме своими руками

Устройство вентиляции

Обязательные места установки каналов и вытяжных отверстий

Размеры вентканалов и выбор их расположения

Устройство вентиляции под кровлей

Утепление естественных каналов

Правила устройства переточных отверстий

Организация приточной и вытяжной принудительной системы воздухообмена

Недостатки принудительного метода

Делаем естественную вентиляцию в частном доме своими руками

Преимущества и недостатки естественной вентиляции

Зачем нужна вытяжка в частном доме с печью или камином

Как сделать естественную вентиляционную систему своими руками

Схема и устройство системы с вентканалом

Правильный монтаж

Видео: как устроить естественную вытяжку

Вентиляция в частном доме своими руками: схема, моменты проектирования

Как начать и важные моменты проектирования

Свежий приточный воздух по стандартам и правилам

Правильный подбор и расчёт параметров приточных каналов

Дополнительное оборудование, улучшающее жилищные условия

Видео о вентиляции частного дома

Добавить комментарий Отменить ответ
